Producttype	Vaatwasser (vrijstaand)
Merk	Zanussi
Model	ZDS2010
Afmetingen (H x B x D)	85 cm x 44,6 cm x 60,5 cm
Gewicht	ca. 45 kg
Capaciteit	9 couverts
Voeding	Zie typeplaatje (binnen de deur)
Waterdrukbereik	0,5 bar (0,05 MPa) – 8 bar (0,8 MPa)
Spoelprogramma's	Intensief 70 °C, Normaal 65 °C, Snel 30 min 65 °C, Eco 50 °C, Voorspoelen
Verbruikswaarden (Intensief)	Duur 65-75 min, Energie 1,5-1,7 kWh, Water 18-20 l
Verbruikswaarden (Normaal)	Duur 100-110 min, Energie 1,4-1,5 kWh, Water 18-20 l
Verbruikswaarden (Snel 30 min)	Duur 30 min, Energie 0,8 kWh, Water 8 l
Verbruikswaarden (Eco 50 °C)	Duur 120-130 min, Energie 0,8-0,9 kWh, Water 12-13 l
Verbruikswaarden (Voorspoelen)	Duur 11 min, Energie 0,1 kWh, Water 5 l
Waterontharder	Handmatig en elektronisch instelbaar (standen 1-10)
Glansmiddeldosering	Instelbaar (standen 1-6, fabrieksinstelling 4)
Uitstelstart	3 uur
Veiligheid	Aquasafe-systeem, kinderbeveiliging (deurvergrendeling), overloopbeveiliging
Onderhoud	Filters reinigen, sproeiarmen controleren, buitenkant reinigen met neutraal reinigingsmiddel
Milieuvriendelijke verwijdering	Recycling van elektrische apparaten (volgens WEEE)

Veelgestelde vragen - ZDS2010 ZANUSSI

Hoe stel ik de waterontharder in?

De waterontharder wordt handmatig (schakelaar op stand 1 of 2) en elektronisch ingesteld. Voor de elektronische instelling houdt u de start-/stoptoets ingedrukt, draait u de programmakeuze naar het eerste programma en laat u de toets los. Druk op de start-/stoptoets om de stand te verhogen. Het controlelampje Programmeinde geeft de huidige stand aan door te knipperen.

Waarom start het programma niet?

Mogelijke oorzaken: de deur is niet gesloten, de stekker zit niet in het stopcontact, de zekering is doorgebrand, of de uitstelstart is geactiveerd. Controleer deze punten en annuleer eventueel de uitstelstart door de start-/stoptoets ingedrukt te houden tot de controlelampjes uitgaan.

Wat betekent het knipperen van het start-/stopcontrolelampje?

Een constant knipperen in combinatie met het controlelampje Programmeinde wijst op een fout. Eenmaal knipperen: watertoevoerprobleem; tweemaal knipperen: afvalwater wordt niet weggepompt; driemaal knipperen: Aquasafe geactiveerd. Controleer de betreffende onderdelen (kraan, filters, slangen) of neem contact op met de klantenservice.

Welke spoelprogramma's zijn er en hoe kies ik ze?

Het apparaat biedt vijf programma's: Intensief 70°C voor sterk vervuild servies, Normaal 65°C voor normaal vervuild servies, Snel 30 min 65°C voor licht vervuild servies, Eco 50°C voor energiezuinig spoelen en Voorspoelen (koud). Draai de programmakeuze naar de gewenste positie en druk op de starttoets.

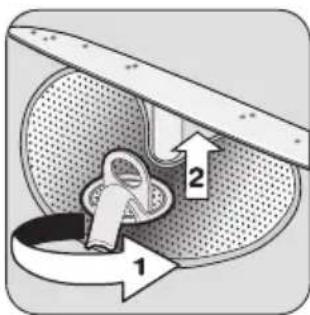

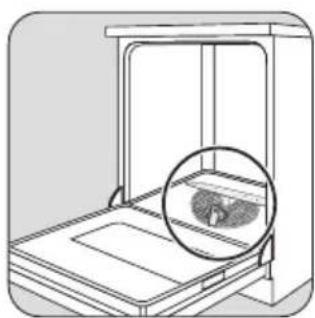

Hoe reinig ik de filters?

Schakel het apparaat uit. Verwijder het filterzeefje (A) en draai de filters (B en C) tegen de klok in om ze eruit te halen. Reinig alle filters grondig onder stromend water. Plaats ze terug en vergrendel ze door rechtsom te draaien. Gebruik het apparaat nooit zonder filters.

Waarom blijft het servies nat of heeft het strepen?

Nat servies kan komen door ontbrekend glansmiddel of verkeerde dosering. Bij strepen of melkachtige vlekken gebruikt u minder glansmiddel. Bij gedroogde waterdruppels verhoogt u de dosering. Controleer ook het glansmiddelreservoir en stel indien nodig de dosering in.

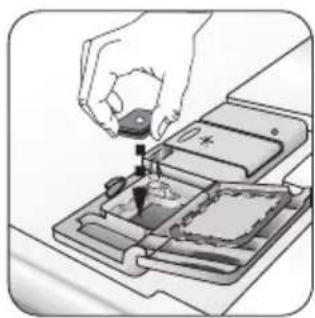

Kan ik combinatie-reinigungstabletten gebruiken?

Ja, maar let op: bij tabletten die zout en glansmiddel bevatten, hoeven de betreffende reservoirs niet gevuld te worden. Stel de waterontharder in op de laagste stand en de glansmiddeldosering ook laag. Bij onbevredigende resultaten vult u extra glansmiddel bij en stelt u de dosering in op stand 2.

Hoe sluit ik de watertoevoer aan?

Sluit de toevoerslang aan op een kraan met 3/4'' buitendraad. U kunt kiezen voor koud of warm water (max. 60 °C). Zorg dat de slang niet geknikt is. De waterdruk moet tussen 0,5 en 8 bar liggen. Open voor het eerste gebruik de kraan en controleer op lekkage.

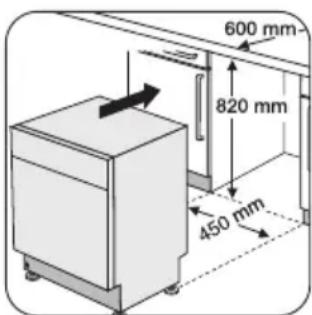

Waar moet ik op letten bij installatie onder een werkblad?

Als u het apparaat onder een werkblad installeert, verwijder dan de bovenklep. Zorg dat de nis groot genoeg is (hoogte minimaal 85 cm). Stel het apparaat waterpas af zodat de deur goed sluit. De sokkel is bij vrijstaande apparaten niet verstelbaar.

Hoe kan ik de hoogte van het bovenrek verstellen?

Trek de voorste aanslagen (A) van het bovenrek naar buiten. Haal het rek eruit en plaats het terug in de gewenste positie (boven of onder). Bevestig de aanslagen weer. Maximale servieshoogte: bovenste positie = bovenrek 20 cm, onderrek 31 cm; onderste positie = bovenrek 24 cm, onderrek 27 cm.

GEBRUIKSAANWIJZING ZDS2010 ZANUSSI

NL Gebruiksaanwijzing 2

Veiligheidsinformatie ____ 2
Bedieningspaneel ____ 3
Afwasprogramma's ____ 4
Bediening van het apparaat ____ 5
De waterontharder instellen ____ 5
Gebruik van zout voor de vaatwasser 6
Gebruik van glansspoelmiddel ____ 7
De vaatwasser inruimen ____ 8
Gebruik van vaatwasmiddelen ____ 9

Een afwasprogramma selecteren en starten ____ 10
Onderhoud en reiniging ____ 11
Problemen oplossen ____ 12
Technische gegevens 14
Milieubescherming 14
Montage 14
Aansluiting aan de waterleiding ____ 15
Aansluiting aan het elektriciteitsnet ____ 16

Wijzigingen voorbehouden

Veiligheidsinformatie

Lees voor uw eigen veiligheid en correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren. Bewaar deze instructies altijd bij het apparaat, zelfs wanneer u deze verplaatst of verkoopt. Gebruikers moeten volledig op de hoogte zijn van de bediening en veiligheidsfuncties van het apparaat.

Gebruik conform de voorschriften

• Het apparaat is uitsluitend ontworpen voor huishou-delijk gebruik.
• Gebruik het apparaat alleen om huishoudelijk keuken-gerei dat geschikt is voor afwasmachines, schoon te maken.
• Doe geen oplosmiddelen in het apparaat. Pas op voor explosiegevaar.
• Plaats de messen en alle voorwerpen met scherpe punten met de punt naar beneden in de bestekmand. Als dat niet past, leg ze dan horizontaal op het bovenrek.
• Gebruik alleen merkproducten voor afwasmachines (afwasmiddel, zout, glansspoelmiddel).
• Als u de deur opent als het apparaat in werking is, kan er hete stoom ontsnappen. Gevaar voor brandwonden.
• Neem geen serviesgoed uit de afwasmachine voordat het afwasprogramma is afgelopen.
• Haal, als het afwasprogramma is afgelopen, de stekker uit het stopcontact en draai de waterkraan dicht.
• Alleen een bevoegde servicemonteur mag dit apparaat repareren. Gebruik alleen originele reserveonderdelen.

- Voer de reparaties niet zelf uit om letsel en schade aan het apparaat te voorkomen. Neem altijd contact op met onze service-afdeling.

Algemene veiligheid

• Mensen (met inbegrip van kinderen) met beperkte li-chamelijke, zintuiglijke of verstandelijke vermogens of gebrek aan ervaring en kennis mogen dit apparaat niet gebruiken. Zij moeten onder toezicht staan of instructies krijgen over het gebruik van dit apparaat van ie-mand die verantwoordelijk is voor hun veiligheid.
• Volg de veiligheidsinstructies van de afwasmiddelfabrikant op om brandwonden aan ogen, mond en keel te voorkomen.
• Drink geen water uit de afwasmachine. Er kan afwasmiddel in uw apparaat achtergebleven zijn.
• Sluit de deur altijd als u het apparaat niet gebruikt om letsel te voorkomen. Bovendien struikelt u zo niet over de deur.
• Ga niet op de open deur zitten of staan.

Veiligheid van kinderen

• Alleen volwassenen mogen dit apparaat gebruiken. Kinderen moeten in de gaten gehouden worden om te voorkomen dat zij met het apparaat gaan spelen.
• Houd alle verpakkingsmaterialen uit de buurt van kinderen. Gevaar voor verstikking.
• Bewaar alle afwasmiddelen op een veilge plaats. Laat kinderen de afwasmiddelen niet aanraken.
• Houd kinderen uit de buurt van de afwasmachine als de deur open staat.

Installatie

• Controleer of het apparaat niet is beschadigd tijdens het vervoer. Sluit een beschadigd apparaat niet aan. Neem, indien nodig, contact op met de leverancier.
• Verwijder de verpakking vóór de eerste ingebruikneming.
• Een gekwalificeerd en bekwaam persoon moet de elektrische installatie uitvoeren.
• Een gekwalificeerd en bekwaam persoon moet het loodgieterswerk uitvoeren.

• Wijzig de specificaties van dit product niet en verander dit product niet. Gevaar voor letsel en schade aan het apparaat.

• Het apparaat niet gebruiken:

• als de hoofdkabel of waterslangen beschadigd zijn,
• als het bedieningspaneel, werkblad of plint zodanig beschadigd zijn, dat u bij het inwendige van het apparaat kan komen.
  Neem contact op met onze service-afdeling.
• Boor niet in de zijkanten van het apparaat om schade aan de hydraulische en elektrische onderdelen te voorkomen.

Waarschuwing! Volg nauwkeurig de instructies op voor de elektrische en wateraansluitingen.

Bedieningspaneel

1 Programmaschakelaar
2 Toets start/annuleren (Cancel)
3 Toets uitgestelde start (Delay)
4 ndicatielampjes
5 Programma-aanwijzer
6 ndicatielampje aan/uit

	Indicatielampjes
Einde programma Gaat aan als een afwasprogramma is afgelopen. Hulpfuncties:→I	• Niveau van de waterontharder.• Er klinkt een geluidssignaal als het apparaat een storing heeft.
Zout1)SGlansmiddel 1)※	Het indicatielampje gaat aan wanneer het zoutreservoir bijgevuld moet worden. Zie hoofdstuk 'Gebruik van zout voor afwasmachines'. Het indicatielampje voor zout blijft enkele uren aan nadat u het reservoir heeft gevuld. Dit heeft geen ongewenst effect op de werking van het apparaat.Gaat aan wanneer het glansmiddel bijgevuld moet worden. Zie hoofdstuk 'Gebruik van glansmiddel'.

1) Wanneer het zoutreservoir en/of het glansmiddeldoseerbakje leeg zijn, gaat het bijbehorende indicatielampje niet aan als er een wasprogramma loopt.

Programmaschakelaar en controlelampje aan/uit

• Draai de programmaschakelaar rechtsom of linksom om een afwasprogramma te kiezen. De programma-markering op de programmaschakelaar moet overeen-komen met een van de afwasprogramma's op het bedieningspaneel.
• Het controlelampje aan/uit gaat branden (stand AAN).
• Draai, om het apparaat in de stand uit te zetten, de programmaschakelaar totdat de programmamarkering overeenkomt met het controlelampje aan/uit.

- Het controlelampje aan/uit gaat uit (positie UIT).

Toets uitgestelde start

Gebruik de toets uitgestelde start om de start van het wasprogramma te beginnen met een interval van 3 uur. Zie het hoofdstuk 'Instellen en starten van een afwasprogramma'.

Afwasprogramma's

Wasprogramma's

Programma Stand programma-knop	Mate van vervuiling	Soort servies-goed	Beschrijving programma
Intensief 70° Sterk vervuild Serviesgoed, be-		stek, potten en pannen	VoorwasHoofdwas tot 70°C2 tussentijdse spoelgangenLaatste spoelgangDrogen
Normaal 65° Normaal vervuild Serviesgoed en		bestek	VoorwasHoofdwas tot 65°C2 tussentijdse spoelgangenLaatste spoelgangDrogen
Snel 65° gedu-rende 30'1)	=30°	Normaal of licht vervuild	Serviesgoed en bestek
Zuinig 50°2)	ECO	Normaal vervuild Serviesgoed en bestek	VoorwasHoofdwas tot 50°C1 tussentijdse spoelgangLaatste spoelgangDrogen
Programma Stand programma-knop	Mate van vervui-ling	Soort servies-goed	Beschrijving programma
Voorwas Alles Gedeeltelijke la-		ding (later op de dag verder te vul-len).	1 koude spoelgang (om te voor-komen dat voedselresten blij-ven plakken).Voor dit programma is geen af-wasmiddel nodig.

1) Dit is het perfecte dagelijkse programma om een niet volledige lading te reinigen. Ideaal voor een familie van 4 personen die alleen het serviesgoed en het bestek van de ochtend- en avondmaaltijd in de machine wil laden.
2) Testprogramma voor testinstanties. Zie voor testgegevens het aparte informatieblad.

Verbruikswaarden

Programma	Duur (in minuten)	Energieverbruik (kWh)	Water (in liters)
Intensief 70°	65 - 75	1,5 - 1,7	18 - 20
Normaal 65°	100 - 110	1,4 - 1,5	18 - 20
Snel 65° gedurende 30'	30 0,8 8
Zuinig 50°	120 - 130	0,8 - 0,9	12 - 13
Voorwas	11	0,1	5

De druk en de temperatuur van het water, de variations in stroomtoevoer en de hoeveelheid serviesgoed kunnen deze waarden veranderen.

Bediening van het apparaat

Zie de volgende instructies voor elke stap van de procedure:

1. Controleer of het niveau van de waterontharder juist is voor de waterhardheid in uw omgeving. Stel, indien nodig, de waterontharder in.
2. Vul het zoutreservoir met zout voor afwasmachines.
3. Vul het glansmiddeldoseerbakje met glansmiddel.

4. Plaats bestek en serviesgoed in de afwasmachine.

5. Stel het juiste programma in voor het type lading en mate van vervuiling.

6. Vul het afwasmiddeldoseerbakje met de juiste hoeveelheid afwasmiddel.
7. Start het afwasprogramma.

Als u afwasmiddeltabletten gebruikt, zie hoofdstuk 'Gebruik van tabletten'.

De waterontharder instellen

De waterontharder verwijdert mineralen en zouten van de watertoevoer. Mineralen en zouten kunnen een negatieve invloed hebben op de werking van het apparaat.

De waterhardheid wordt gemeten in de volgende gelijkwaardige schalen:

• Duitse graden (dH°).

• Franse graden (°TH).

• mmol/l (millimol per liter - een internationale eenheid voor de hardheid van water).

• Clarke.
  Stel de waterontharder af op de waterhardheid in uw omgeving. Neem, indien nodig, contact op met het lokale waterschap.

Waterhardheid Instelling waterhardheid °dH °TH mmol/l Clarke handmatig elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1)	1 1)

1) Geen zout nodig.

U moet de waterontharder handmatig en elektronisch instellen.

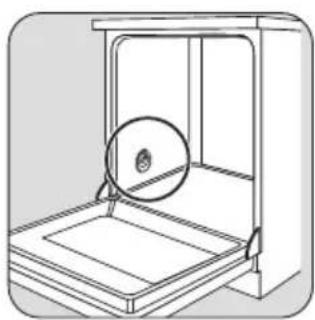

Handmatige afstelling

Het apparaat in in de fabriek ingesteld op stand 2.

Zet de schakelaar op stand 1 of 2.

De waterontharder is in de fabriek ingesteld op niveau 5.

1. Druk op de toets starten/annuleren en houd vast.

Draai de programmaschakelaar rechtsom, totdat de

Gebruik van zout voor de vaatwasser

Let op! Gebruik alleen afwasmachinezout. Zout dat niet geschikt is voor afwasmachines, veroorzaakt schade aan de waterontharder.

programmamarkering overeenkomt met het eerste afwasprogramma op het bedieningspaneel.

1. Laat de toets starten/annuleren los wanneer het controlelampje aan/uit en het controlelampje starten/annuleren beginnen te knipperen.

- Tegelijkertijd knippert het indicatielampje einde programma om het niveau van de waterontharder weer te geven.

Voorbeeld:

5 keer knipperen, pauze, 5 keer knipperen, pauze, enz... = niveau 5

1. Druk één keer op de toets starten/annuleren om het niveau van de waterontharder met één stap te verhogen.

Het indicatielampje einde programma geeft het nieuwe niveau aan.

1. Draai de programmaschakelaar naar de stand uit om de bewerking op te slaan.

Vul het zoutreservoir met 1 liter water (alleen bij het eerste gebruik)

Het is normaal dat er water uit het zoutreservoir stroomt wanneer u zout bijvult.

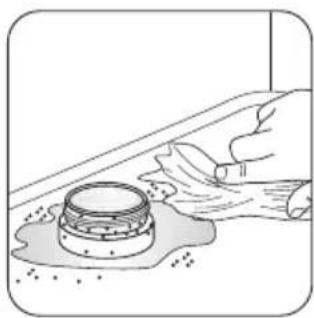

Zorg dat er geen zout buiten het zoutreservoir terechtkomt. Zout dat achterblijft, beschadigt het reservoir. Aangeraden wordt een afwasprogramma direct te starten nadat u het zoutreservoir hebt gevuld. Dit voorkomt corrosie als gevolg van gemorst zout.

Wanneer u de waterontharder elektronisch instelt op niveau 1, blijft het zoutcontrolelampje niet branden.

Gebruik van glansspoelmiddel

Let op! Gebruik alleen merkglansmiddelen voor afwasmachines.

Voer deze stappen uit om het spoelmiddeldoseerbakje bij te vullen:

Let op! Vul het glansmiddeldoseerbakje nooit met andere middelen (bijv. afwasmachinereinigingsmiddel, vloeibaar afwasmiddel). Gevaar voor beschadiging van het apparaat.

Stel de glansmiddeldosering in

De glansmiddeldosering is fabrieksmatig ingesteld op niveau 4. Lees om de dosis te verhogen of te verlagen 'Wat te doen als...'

De vaatwasser inruimen

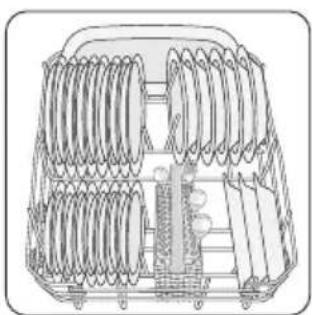

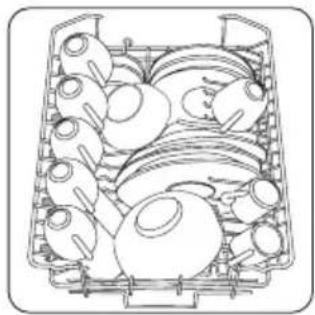

Handige aanwijzingen en tips

Let op! Gebruik het apparaat alleen voor huishoudelijk keukengerei dat geschikt is voor afwasmachines.

Gebruik het apparaat niet om voorwerpen die water kunnen opnemen (sponzen, huishouddoekjes, enz.) te reinigen.

- Volg deze stappen voordat u serviesgoed en bestek laadt:

- Verwijder alle voedselresten en vuil - Laat aangebakken voedselresten eerst inweken.

- Volg deze stappen terwijl u serviesgoed en bestek laadt:

- Plaats holle voorwerpen (bijv. kopjes, glazen en pannen) met de opening naar beneden.

- Zorg er voor dat het water niet in het reservoir of een diepe pan kan verzamelen.

– Zorg er voor dat serviesgoed en bestek niet in elkaar liggen.

- Zorg er voor dat serviesgoed en bestek elkaar niet overlappen.

– Zorg er voor dat glazen andere glazen niet aanraken.

- Leg kleine voorwerpen in de bestekmand.

- Voorwerpen van kunststof en pannen met teflon hebben de neiging waterdruppels vast te houden. Voorwerpen van kunststof drogen niet zo goed als porselein en stalen voorwerpen.

- Leg lichte voorwerpen in het bovenrek. Zorg er voor dat de voorwerpen niet verschuiven.

Let op! Zorg er voor dat de sproeiarmen vrij kunnen ronddraaien voordat u een afwasprogramma start.

⚠ Waarschuwing! Sluit altijd de deur nadat u het apparaat vult of leeg haalt. Een geopende deur kan gevaarlijk zijn.

1 Rangschik dekschalen en grote deksels langs de rand van het onderrek.

Gebruik de bestekroosters. Als het rooster niet gebruikt kan worden door de afmetingen van het bestek, verwijder het dan.

Rangschik alle voorwerpen zo dat het water er aan alle kanten bij kan komen.

Klap de kopjesrekken op voor langere voorwerpen.

De hoogte van het bovenrek aanpassen

Als u grote borden in het onderrek plaatst, moet u eerst het bovenrek in de hoogste stand zetten.

Waarschuwing! Stel de hoogte af voordat u het bovenrek gebruikt.

Maximale hoogte van borden in:
bovenrek onderrek
Bovenste stand 20 cm 31 cm
Onderste stand 24 cm 27 cm

Gebruik van vaatwasmiddelen

Gebruik alleen afwasmiddelen (poeder, vloeibaar of tablet) die geschikt zijn voor afwasmiddelen.

Volg de gegevens op de verpakking op:

- Dosering aanbevolen door de fabrikant.

- Aanbevelingen omtrent opslag.

Gebruik niet meer dan de juiste hoeveelheid afwas-middel om het milieu te sparen.

Volg deze stappen om het bovenrek in de bovenste of onderste stand te zetten:

1. Verwijder de vergrendelingen (A) van het bovenrek.
2. Trek het rek er uit.
3. Plaats het rek in de bovenste of onderste stand.
4. Zet de vergrendelingen (A) van het bovenrek terug in hun oorspronkelijke stand.

Let op! Als het rek zich in de bovenste stand bevindt, kunt u geen kopjes op het kopjesrek plaatsen.

3

Vul het afwasmiddelbakje (A) met afwasmiddel.

4

Als u een wasprogramma gebruikt met een voorwasfase, doet u ook afwasmiddel in het voorwasdoseerbakje ( B).

Verschillende merken afwasmiddel hebben een ander oplostraject. Sommige afwasmiddeltabletten geven niet het beste reinigingsresultaat tijdens korte wasprogramma's. Gebruik lange wasprogramma's als u afwasmiddeltabletten gebruikt om het afwasmiddel volledig te verwijderen.

Gebruik van gecombineerde afwasmiddeltabletten Deze tabletten bevatten hulpmiddelen zoals afwasmiddel, glansmiddel en zout voor afwasmachines. Sommige soorten tabletten kunnen andere hulpmiddelen bevatten Als u tabletten gebruikt met speciaal zout en glansmiddel, hoeft u de bakjes voor zout en glansmiddel niet te vullen.

Een afwasprogramma selecteren en starten

Voer deze handelingen uit om een afwasprogramma in te stellen en te starten:

1. Sluit de deur.

2. Draai aan de programmaknop om het afwasprogramma in te stellen. Zie hoofdstuk 'Afwasprogramma's'.

3. Het controlelampje aan/uit gaat branden.

4. Druk op de toets starten/annuleren.

- Het afwasprogramma start automatisch.

- Het controlelampje starten/annuleren gaat branden.

Wanneer het afwasprogramma wordt uitgevoerd, kunt u het programma niet wijzigen. Annuleer het afwasprogramma.

Waarschuwing! Onderbreek of annuleer een afwasprogramma alleen als dit nodig is.

Let op! Open de deur voorzichtig. Er kan hete stoom vrijkomen.

Een afwasprogramma onderbreken

Open de deur.

In dat geval blijft het controlelampje voor het glansmiddel branden wanneer de machine wordt ingeschakeld.

1. Controleer of deze tabletten geschikt zijn voor de lokale waterhardheid. Zie de instructies van de fabrikant.
2. Kies de laagste instelling voor de waterhardheid en de dosering van het glansmiddel.

Volg deze stappen als de droogresultaten niet naar wens zijn

1. Vul het glansmiddeldoseerbakje met glansmiddel.
2. Stel de dosering van het glansmiddel in op stand 2.

Om normaal afwasmiddel te gebruiken

1. Vul het zoutreservoir en het glansmiddeldoseerbakje.
2. Stel de instelling van de waterontharder op het hoogste niveau in.
3. Draai een afwasprogramma zonder serviesgoed.
4. Stel de waterontharder af op de waterhardheid in uw omgeving.
5. Stel de glansmiddeldosering af.

- Het programma stopt.

Sluit de deur.

- Het programma gaat verder vanaf het punt dat het was onderbroken.

Een afwasprogramma annuleren

- Druk op de toets start/annuleren en houd ingedrukt totdat het indicatielampje start/annuleren uit gaat. Het afwasprogramma is geannuleerd. Nu kunt u de volgende stappen uitvoeren:

1. Schakel het apparaat uit.
2. Stel een nieuw afwasprogramma in.
   Vul het afwasmiddeldoseerbakje met afwasmiddel voordat u een nieuw afwasprogramma instelt.

Een afwasprogramma instellen en starten met uitgestelde start

1. Een afwasprogramma instellen.
2. Druk op de toets uitgestelde start.
3. Het indicatielampje uitgestelde start gaat aan.
4. Druk op de toets starten/annuleren.
5. Het aftellen van de uitgestelde start begint.

Als het aftellen verstreken is, start het afwasprogramma automatisch.

- Het controlelampje van de uitgestelde start gaat uit.

Open de deur niet tijdens het aftellen om het aftelproces niet te onderbreken. Als u de deur weer sluit, gaat het aftellen verder vanaf het punt van onderbreking.

De uitgestelde start annuleren:

1. Druk op de toets start/annuleren en houd ingedrukt totdat het indicatielampje start/annuleren en het indicatielampje uitgestelde start uit gaan.
2. Druk op de toets start/annuleren om het afwasprogramma te starten.

Einde van het afwasprogramma

Schakel het apparaat in deze omstandigheden uit:

Onderhoud en reiniging

• Het apparaat stopt automatisch.
• Het controlelampje Einde gaat aan.
  Laat de deur enkele minuten op een kier staan voor betere droogresultaten. Haal de machine daarna pas leeg.
  Laat het serviesgoed afkoelen voordat u het uit de afwas-machine haalt. Hete borden beschadigen sneller.

De lading verwijderen

• Verwijder eerst voorwerpen van het onderrek en dan van het bovenrek.
• Er kan water liggen aan de zijkanten en op de deur van het apparaat. Roestvrij staal koelt sneller af dan borden.

Waarschuwing! Schakel het apparaat uit voordat u de filters schoon maakt.

De filters reinigen

Belangrijk! Gebruik het apparaat niet zonder filters. Zorg er voor dat de filters juist zijn geplaatst. Onjuiste plaatsing veroorzaakt slechte wasresultaten en schade aan het apparaat.

Maak de filters A, B en C schoon onder stromend water.

Draai, om de filters B en C te verwijderen, het handvat een kwartslag naar links.

Verwijder het platte filter A uit de bodem van het ap- paraat.

Zet het filtersysteem op zijn plaats. Draai, om het filtersysteem te vergren-delen, het handvat naar rechts totdat het op zijn plaats vastklikt.

Belangrijk! Verwijder de sproeiarmen niet.

Problemen oplossen

Het apparaat start of stopt niet tijdens de werking. Als er een storing is, probeer dan eerst het probleem zelf op te lossen. Als u het probleem zelf niet kunt oplossen, neem dan contact op met de klantenservice.

Als de openingen in de sproeiarmen verstopt raken, verwijdert u de achterblijvende delen met een coctailprik-kertje.

Schoonmaken van de buitenkant

Reinig de buitenoppervlakken van de machine en het bedieningspaneel met een vochtige zachte doek. Gebruik alleen neutrale afwasmiddelen. Gebruik geen schuurmiddelen, schuursponsjes of oplosmiddelen (aceton, trichloroethyleen enz).

Voorzorgsmaatregelen bij vorst

Let op! Installeer het apparaat niet op een plek waar de temperatuur onder de 0 °C komt. De fabrikant is verantwoordelijk voor schade door vorst.

Als dit niet mogelijk is, leeg het apparaat en sluit de deur. Haal de watertoevoerslagn los en verwijder het water in de watertoevoerslang.

Let op! Schakel het apparaat uit en voer de hieronder voorgestelde corrigerende handelingen

Storingscode en storing Mogelijke	oorzaak en oplossing
• continu knipperen van het controle-lampje starten/annuleren• 1 keer knipperen van het controlelamp-je EindeDe afwasmachine wordt niet gevuld met water	• De waterkraan is verstopt of aangezet met kalkaanslag.Maak de waterkraan schoon.• De waterkraan is dicht.Draai de waterkraan open.• Het filter in de watertoevoerslang is geblokkeerd.Maak het filter schoon.• De aansluiting van de watertoevoerslang is niet juist. De slang kan geknakt of ingedeukt zijn.Zorg er voor dat de aansluiting juist is.
• continu knipperen van het controle-lampje starten/annuleren• 2 keer knipperen van het indicatielamp-je einde programmaDe afwasmachine pompt geen water weg	• De gootsteenafvoer is geblokkeerd.Ontstop de gootsteenafvoer.• De aansluiting van de waterafvoerslang is niet juist. De slang kan geknakt of ingedeukt zijn.Zorg er voor dat de aansluiting juist is.
Storingscode en storing Mogelijke oorzaak en oplossing
• continu knipperen van het controle-lampje starten/annuleren• 3 keer knipperen van het indicatielamp-je einde programmaDe anti-overstromingsinrichting is geactiveerd	• Draai de waterkraan dicht en neem contact op met onze service-afdeling.
Het programma begint niet • De deur van het apparaat is niet gesloten.Sluit de deur.• De stekker zit niet in het stopcontact.Steek de stekker in het stopcontact.• De zekering in de meterkast is doorgebrand.Vervang de zekering.• De uitgestelde start is ingesteld.Annuleer de uitgestelde start om het programma onmiddellijk te starten.

Sluit het apparaat aan na de controle. Het programma gaat verder vanaf het punt dat het was onderbroken. Als de storing zich opnieuw voordoet, neemt u contact op met de service-afdeling.

Deze gegevens zijn nodig om u snel en juist te helpen:

- Modelbeschrijving (Mod.)

• Productnummer (PNC)

- Serienummer (S.N.)

Raadpleeg het typeplaatje voor deze gegevens.

Schrijf de benodigde gegevens hier op:

Modelbeschrijving: ......

Productnummer: ......

Serienummer: ......

De schoonmaakresultaten zijn slecht
De borden zijn niet schoon	Het geselecteerde afwasprogramma is niet geschikt voor het type lading en mate van vervuiling.De rekken zijn niet goed ingedeeld, zodat het water er niet aan alle kanten bij kan.De sproeiarmen kunnen niet vrij draaien als gevolg van een onjuiste plaatsing van het serviesgoed.De filters zijn vuil of niet juist geplaatst.Er is te weinig of geen afwasmiddel gebruikt.
Er zitten kalkresten op de borden	Het zoutreservoir is leeg.De waterontharder is ingesteld op het verkeerde niveau.De dop van het zoutreservoir zit niet goed dicht.
Het serviesgoed is nat en dof • Er is geen glansmiddel gebruikt.
De glazen en borden vertonen strepen, melkachtige vlekken of een blauwzweem	Verminder de glansmiddeldosering.
Opgedroogde waterdruppels op de glazen en de borden	Verhoog de dosering van het glansmiddel.Het afwasmiddel kan de oorzaak zijn.

Technische gegevens

Afmetingen Breedte cm 44,6
Hoogte cm 85
Diepte cm 60,5
Elektrische aansluiting - Voltage - Totale vermogen - Zekering	Informatie over de elektrische aansluiting is te vinden op het typeplaatje aan de binnenrand van de deur van de afwasmachine.
Leidingwaterdruk Minimaal 0,5 bar (0,05 MPa)
Maximaal 8 bar (0,8 MPa)
Capaciteit Aantal couverts 9

Milieubescherming

Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld, maar moet worden afgegeven bij een verzamelpunt waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de juiste manier wordt verwijderd, voorkomt u mogelijke negatieve gevolgen voor mens en milieu die zich zouden kunnen voordoen in geval van verkeerde afvalverwerking. Voor gedetailleerdere informatie over het recyclen van dit product, kunt u contact opnemen met de gemeente, de gemeentereiniging of de winkel waar u het product hebt gekocht.

Montage

Waarschuwing! Zorg er voor dat de stekker uit het stopcontact is gehaald tijdens de installatie.

Plaatsing onder een aanrecht

Zet het apparaat naast een waterkraan en een afvoer. Verwijder het werkblad van de afwasmachine om het onder een aanrecht of een keukenwerkblad te installeren. Zorg er voor dat de afmetingen van de opening overeenkomen met de gegeven afmetingen.

De verpakkingsmaterialen zijn milieuvriendelijk en herbruikbaar. De kunststofonderdelen zijn gemarkeerd, bijv. >PE<, >PS<, enz. Gooi het verpakkingsmateriaal in de daarvoor bedoelde container bij uw plaatselijke afval-dienst.

Waarschuwing! Volg de volgende procedure om het apparaat weg te gooien:

• Trek de stekker uit het stopcontact.
• Snijd de hoofdkabels en stekkers af en gooi ze weg.
• Verwijder het slot van de deur. Dit voorkomt dat kinderen zichzelf in het apparaat insluiten en zo hun leven in gevaar brengen.

1

Aansluiting aan de waterleiding

Watertoevoerslang

Sluit het apparaat aan een hete (max. 60°) of koude watertoevoer aan.

Gebruik een heet watertoevoer om het energieverbruik te verminderen, als het hete water door alternatieve, mili-euvriendelijkere energiebronnen geproduceerd wordt (bijv. zonne- of fotovoltaïsche panelen en wind).

Sluit de watertoevoerslang aan op een waterkraan met een externe schroefdraad van 3/4".

Let op! Gebruik geen aansluitslangen van een oud apparaat.

De waterdruk moet zich binnen de grenzen bevinden (zie hoofdstuk "Technische gegevens"). Zorg er voor dat uw waterleidingbedrijf u de gemiddelde leidingwaterdrukwaarden in uw omgeving geeft.

Zorg er voor dat er geen deuken in de watertoevoerslang zitten en dat de slang niet is geknakt of ingedeukt.

Draai de toevoerslang naar links of rechts voor de installatie. Plaats de sluitmoer op de juiste manier om waterlekkage te voorkomen.

Let op! Sluit het apparaat niet aan nieuwe leidingen aan of aan leidingen die lang niet zijn gebruikt. Laat zater enkele minuten stromen en sluit dan de perslang pas aan.

Installeer het werkblad op het apparaat als u de afwas-machine wilt gebruiken als een vrijstaand apparaat.

De sokkel van vrijstaande apparaten is niet verstelbaar.

Het apparaat waterpas afstellen

Zorg er voor dat het apparaat waterpas staat, zodat de deur goed kan sluiten en afgedicht is. Als het apparaat waterpas staat, mag de deur de zijkanten van het keukenkastje niet raken. Als de deur niet juist sluit, draai dan de afstelbare pootjes losser of vaster totdat het apparaat waterpas staat.

Afvoerslang

Sluit de waterafvoerslang aan op een sifon onder de gootsteen.

De binnendiameter mag niet kleiner zijn dan de diameter van de slang.

Verwijder het kunststofmembraan (A) als u de waterafvoerslang aan een sifon onder de gootsteen aansluit. Als u het membraan niet verwijdert, kunnen voedselresten een verstopping in de slang veroorzaken.

Let op! Zorg er voor dat de waterkoppelingen stevig vast zitten om waterlekkage te voorkomen.

Aansluiting aan het elektriciteitsnet

Waarschuwing! De fabrikant is niet verantwoordelijk, als u deze veiligheidsmaatregelen opvolgt.

Aard het apparaat volgens de veiligheidsmaatregelen. Zorg er voor dat het aangegeven voltage en het type stroom op het typeplaatje overeenkomen met het voltage en stroomtype van uw lokale stroomleverancier. Gebruik altijd een juist geïnstalleerd schokbestendig stopcontact.

Gebruik geen meerwegspluggen, connectors en verlengsnoeren. Gevaar voor brand.

Vervang de hoofdkabels niet zelf. Neem contact op met de service-afdeling.

Zorg er voor dat de stekker toegankelijk is na de installatie.

Trek niet aan de kabel om het apparaat los te halen. Trek altijd aan de stekker zelf.

Inhalt

Voor het on-line bestellen van accessoires, consumables en onderdelen gaat u naar de 'webwinkel' op:

www.zanussi.nl
