ZDS2010 - Geschirrspüler ZANUSSI - Kostenlose Bedienungsanleitung

Produkttyp	Geschirrspüler (Standgerät)
Marke	Zanussi
Modell	ZDS2010
Abmessungen (H x B x T)	85 cm x 44,6 cm x 60,5 cm
Gewicht	ca. 45 kg
Kapazität	9 Maßgedecke
Energieversorgung	Siehe Typenschild (innen an der Tür)
Wasserdruckbereich	0,5 bar (0,05 MPa) – 8 bar (0,8 MPa)
Spülprogramme	Intensiv 70 °C, Normal 65 °C, Quick 30 Min 65 °C, Eco 50 °C, Vorspülgang
Verbrauchswerte (Intensiv)	Dauer 65-75 Min, Energie 1,5-1,7 kWh, Wasser 18-20 l
Verbrauchswerte (Normal)	Dauer 100-110 Min, Energie 1,4-1,5 kWh, Wasser 18-20 l
Verbrauchswerte (Quick 30 Min)	Dauer 30 Min, Energie 0,8 kWh, Wasser 8 l
Verbrauchswerte (Eco 50 °C)	Dauer 120-130 Min, Energie 0,8-0,9 kWh, Wasser 12-13 l
Verbrauchswerte (Vorspülgang)	Dauer 11 Min, Energie 0,1 kWh, Wasser 5 l
Wasserenthärter	Manuell und elektronisch einstellbar (Stufen 1-10)
Klarspülerdosierung	Einstellbar (Stufen 1-6, werkseitig 4)
Zeitvorwahl	3 Stunden
Sicherheit	Aquasafe-System, Kindersicherung (Türverriegelung), Überlaufschutz
Wartung	Filter reinigen, Sprüharme prüfen, Außenreinigung mit Neutralreiniger
Umweltgerechte Entsorgung	Elektroaltgeräte-Recycling (gemäß WEEE)

Häufig gestellte Fragen - ZDS2010 ZANUSSI

Wie stelle ich den Wasserenthärter ein?

Der Wasserenthärter wird manuell (Schalter auf Stufe 1 oder 2) und elektronisch eingestellt. Für die elektronische Einstellung halten Sie die Start-/Abbruch-Taste gedrückt, drehen den Programmwähler auf das erste Programm und lassen die Taste los. Drücken Sie die Start-/Abbruch-Taste, um die Stufe zu erhöhen. Die Kontrolllampe Programmende zeigt die aktuelle Stufe durch Blinken an.

Warum startet das Programm nicht?

Mögliche Ursachen: Die Tür ist nicht geschlossen, der Netzstecker ist nicht eingesteckt, die Sicherung ist durchgebrannt, oder die Zeitvorwahl ist aktiviert. Überprüfen Sie diese Punkte und brechen Sie ggf. die Zeitvorwahl ab, indem Sie die Start-/Abbruch-Taste gedrückt halten, bis die Kontrolllampen erlöschen.

Was bedeutet das Blinken der Start-/Abbruch-Kontrolllampe?

Ein ständiges Blinken in Kombination mit der Kontrolllampe Programmende weist auf einen Fehler hin. Einmaliges Blinken: Wasserzulaufproblem; zweimaliges Blinken: Abwasser wird nicht abgepumpt; dreimaliges Blinken: Aquasafe ausgelöst. Bitte prüfen Sie die entsprechenden Komponenten (Wasserhahn, Filter, Schläuche) oder wenden Sie sich an den Kundendienst.

Welche Spülprogramme gibt es und wie wähle ich sie aus?

Das Gerät bietet fünf Programme: Intensiv 70°C für stark verschmutztes Geschirr, Normal 65°C für normal verschmutztes Geschirr, Quick 30 Min 65°C für leicht verschmutztes Geschirr, Eco 50°C für energiesparendes Spülen und Vorspülgang (kalt). Drehen Sie den Programmwähler auf die gewünschte Position und drücken Sie die Start-Taste.

Wie reinige ich die Filter?

Schalten Sie das Gerät aus. Entfernen Sie das Filtersieb (A) und drehen Sie die Filter (B und C) gegen den Uhrzeigersinn, um sie herauszunehmen. Reinigen Sie alle Filter gründlich unter fließendem Wasser. Setzen Sie sie wieder ein und arretieren Sie sie durch Rechtsdrehen. Benutzen Sie das Gerät niemals ohne Filter.

Warum bleibt das Geschirr nass oder hat Schlieren?

Nasses Geschirr kann an fehlendem Klarspüler oder falscher Dosierung liegen. Bei Schlieren oder milchigen Flecken verwenden Sie bitte weniger Klarspüler. Bei getrockneten Wassertropfen erhöhen Sie die Dosierung. Überprüfen Sie auch den Klarspülerbehälter und stellen Sie ggf. die Dosierstufe ein.

Kann ich Kombi-Reinigungstabletten verwenden?

Ja, aber beachten Sie: Bei Tabletten, die Salz und Klarspüler enthalten, müssen die entsprechenden Behälter nicht gefüllt werden. Stellen Sie den Wasserenthärter auf die niedrigste Stufe und die Klarspüldosierung ebenfalls niedrig ein. Bei unbefriedigenden Ergebnissen füllen Sie zusätzlich Klarspüler nach und stellen die Dosierung auf Stufe 2.

Wie schließe ich den Wasserzulauf an?

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit 3/4'-Außengewinde an. Sie können wahlweise Kalt- oder Heißwasser (max. 60 °C) verwenden. Achten Sie darauf, dass der Schlauch nicht geknickt wird. Der Wasserdruck muss zwischen 0,5 und 8 bar liegen. Vor dem ersten Gebrauch den Wasserhahn öffnen und auf Dichtheit prüfen.

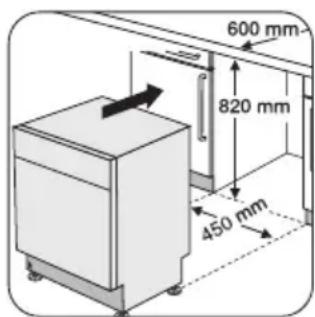

Was muss ich bei der Installation unter einer Arbeitsplatte beachten?

Wenn Sie das Gerät unter einer Arbeitsplatte installieren, entfernen Sie die obere Abdeckung. Stellen Sie sicher, dass die Nische ausreichend groß ist (Höhe mindestens 85 cm). Richten Sie das Gerät waagerecht aus, damit die Tür richtig schließt. Der Sockel ist bei freistehenden Geräten nicht einstellbar.

Wie kann ich die Höhe des Oberkorbs verstellen?

Ziehen Sie die vorderen Anschläge (A) des Oberkorbs nach außen ab. Nehmen Sie den Korb heraus und setzen Sie ihn in der gewünschten Position (oben oder unten) wieder ein. Bringen Sie die Anschläge wieder an. Maximale Geschirrhöhe: Obere Position = Oberkorb 20 cm, Unterkorb 31 cm; Untere Position = Oberkorb 24 cm, Unterkorb 27 cm.

BEDIENUNGSANLEITUNG ZDS2010 ZANUSSI

DE Benutzerinformation 17

Elektronische afstelling

Sicherheitshinweise	17
Bedienblende	18
Spülprogramme	19
Verwendung des Geräts	20
Einstellen des Wasserenthärters	21
Gebrauch von Salz für Geschirrspüler	22
Gebrauch von Klarspülmittel	22
Laden von Besteck und Geschirr	23
Gebrauch von Spülmittel	24

Auswählen und Starten eines Spülprogramms ____	25
Reinigung und Pflege ____	26
Was tun, wenn ... ____	27
Technische Daten ____	29
Umwelttipps ____	29
Gerät aufstellen ____	30
Wasseranschluss ____	30
Elektrischer Anschluss ____	31

Änderungen vorbehalten

Sicherheitshinweise

Lesen Sie diese Bedienungsanleitung bitte sorgfältig durch, bevor Sie das Gerät anschließen und benutzen, um Gefahren zu vermeiden und einen korrekten Betrieb des Geräts zu gewährleisten. Bewahren Sie diese Bedienungsanleitung in der Nähe des Geräts auf, auch wenn Sie dieses anderswo aufstellen. Wenn Sie das Gerät verkaufen, geben Sie dem Käufer die Bedienungsanleitung mit. Jeder, der dieses Gerät benutzt, sollte mit der Bedienung und den Sicherheitsmerkmalen vertraut sein.

Bestimmungsgemäßer Gebrauch

• Dieses Gerät ist ausschließlich zur Verwendung im Haushalt bestimmt.
• Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.
• Geben Sie keine Lösungsmittel in das Gerät. Andernfalls besteht Explosionsgefahr.
• Ordnen Sie Messer und andere spitze Gegenstände mit der Spitze nach unten in den Besteckkorb ein. Oder legen Sie sie horizontal in den Oberkorb.
• Verwenden Sie ausschließlich Markenreinigungsprodukte für Geschirrspüler (Spülmittel, Salz, Klarspüler).
• Wenn Sie die Tür öffnen, während das Gerät in Betrieb ist, kann heißer Dampf austreten. In diesem Fall besteht die Gefahr von Hautverbrennungen.
• Nehmen Sie vor dem Ende des Spülprogramms nichts aus dem Geschirrspüler.
• Wenn das Spülprogramm beendet ist, ziehen Sie den Netzstecker aus der Netzsteckdose und schließen Sie den Wasserhahn.
• Das Gerät darf nur von einem Servicetechniker einer autorisierten Kundendienststelle repariert werden. Da-

bei dürfen ausschließlich Originalersatzteile verwendet werden.

- Versuchen Sie nicht, selbst Reparaturen auszuführen. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden. Wenden Sie sich in jedem Fall an Ihren Kundendienst.

Allgemeine Sicherheitshinweise

• Das Gerät darf von Erwachsenen oder Kindern mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung nicht benutzt werden. Solche Personen müssen von einer Person beaufsichtigt oder bei der Bedienung des Geräts angeleitet werden, die für ihre Sicherheit verantwortlich ist.
• Beachten Sie die Sicherheitsanweisungen des Reinigungsmittelherstellers, um Verätzungen an Augen, Mund oder Kehlkopf zu vermeiden.
• Trinken Sie kein Wasser aus dem Geschirrspüler. Es können Spülmittelrückstände darin zurückbleiben.
• Wenn Sie das Gerät nicht benutzen, halten Sie die Tür geschlossen, damit es nicht zu Unfällen kommt, weil jemand darüber stolpert.
• Setzen oder stellen Sie sich nie auf die offene Tür.

Kindersicherheit

• Nur Erwachsene dürfen dieses Gerät bedienen. Kinder müssen beaufsichtigt werden, so dass sie nicht mit dem Gerät spielen können.

• Halten Sie das Verpackungsmaterial von Kindern fern. Andernfalls besteht Erstickungsgefahr.

• Bewahren Sie alle Reinigungsmittel an einem sicheren Ort auf. Achten Sie darauf, dass Reinigungsmittel nicht in die Hände von Kindern gelangen.

• Halten Sie Kinder vom geöffneten Geschirrspüler fern.

Installation

• Vergewissern Sie sich, dass das Gerät beim Transport nicht beschädigt wurde. Schließen Sie ein beschädigtes Gerät nicht an. Wenden Sie sich bei Bedarf an den Hersteller.
• Entfernen Sie vor dem ersten Gebrauch alle Verpackungsmaterialien.
• Der elektrische Anschluss muss von einer qualifizierten Fachkraft vorgenommen werden.
• Die Wasseranschlüsse müssen von einer qualifizierten Fachkraft vorgenommen werden.

• Nehmen Sie weder technische noch anderweitige Modifikationen am Gerät vor. Andernfalls besteht Unfallgefahr und das Gerät könnte beschädigt werden.

• Benutzen Sie das Gerät nicht:

• wenn das Netzkabel oder die Wasserschläuche beschädigt sind,
• wenn die Bedienblende, die Abdeckung oben oder der Sockel beschädigt sind, so dass das Innere des Geräts freiliegt.
  Wenden Sie sich in einem solchen Fall an Ihren Kundendienst.
• Bohren Sie keine Löcher ins Gehäuse des Geräts. Andernfalls könnten hydraulische oder elektrische Bauteile beschädigt werden.

⚠️ Warnung! Beachten Sie genau sämtliche Anweisungen zu den elektrischen und den Wasseranschlüssen.

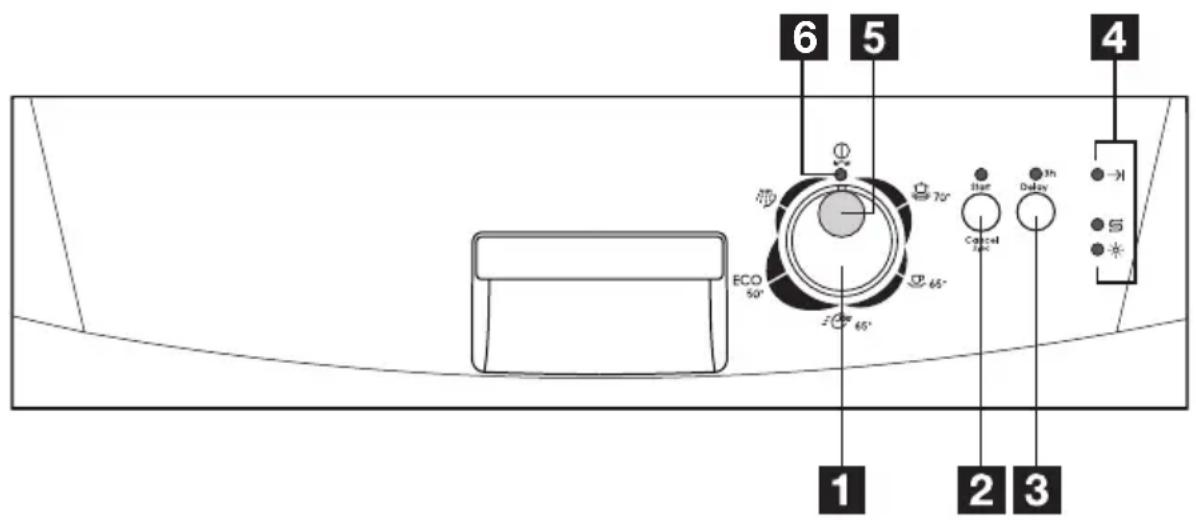

Bedienblende

1 Programmwähler
2 Start-/Abbruch-Taste (Cancel)
3 Zeitvorwahl-Taste (Delay)
4 Kontrolllampen
5 Referenzmarkierung
6 Ein/Aus-Betriebsanzeige

	Kontrolllampen
Programmende →I	Leuchtet auf, wenn das Spülprogramm zu Ende ist. Zusatzfunktionen:• Einstellung des Wasserenthärters.• Alarm bei einer Störung des Geräts.
Salz 1)S	Leuchtet auf, wenn der Salzbehälter aufgefüllt werden muss. Siehe Kapitel "Verwendung von Geschirrspülsalz".Die Kontrolllampe für Salz kann nach dem Nachfüllen von Salz noch einige Stunden leuchten. Dies hat jedoch keine unerwünschte Auswirkung auf den Gerätebetrieb.
Klarspüler 1)※	Leuchtet auf, wenn Klarspüler nachgefüllt werden muss. Näheres hierzu siehe den Abschnitt "Verwendung von Klarspüler".

1) Während eines laufenden Spülprogramms leuchten die Kontrolllampen für Salz und/oder für Klarspülmittel nie auf, auch wenn die Salz- und Klarspülmittelbehälter leer sind.

Programmwähler und Ein/Aus-Betriebsanzeige

• Drehen Sie den Programmwähler zum Einstellen eines Spülprogramms im Uhrzeigersinn oder gegen den Uhrzeigersinn. Die Referenzmarkierung am Programmwähler muss auf eins der Spülprogramme auf der Bedienblende zeigen.
  – Die Ein/Aus-Betriebsanzeige leuchtet auf (Position EIN).
• Um das Gerät auszuschalten, drehen Sie den Programmwähler, bis die Referenzmarkierung auf die Ein/Aus-Betriebsanzeige zeigt.

– Die Ein/Aus-Betriebsanzeige erlischt (Position AUS).

Zeitvorwahl-Taste

Verwenden Sie diese Taste, um den Start eines Spülprogramms um 3 Stunden zu verzögern. Siehe Kapitel "Auswahl und Start eines Spülprogramms".

Spülprogramme

Spülprogramme

Programm Stellung des Pro-grammwählers	Grad der Ver-schmutzung	Spülgut Programmbeschreibung
70° Intensiv Stark verschmutzt Geschirr, Be-		steck, Töpfe,Pfannen	VorspülgangHauptspülgang bis zu 70 °C2 ZwischenspülgängeKlarspülgangTrocknen
65° Normal Normal vor-	schmutzt	Geschirr und Be-steck	VorspülgangHauptspülgang bis zu 65 °C2 ZwischenspülgängeKlarspülgangTrocknen

Programm Stellung des Pro-grammwählers		Grad der Ver-schmutzung	Spülgut Programmbeschreibung
65° Quick / 30 Min.1)		Normal/leicht ver-schmutzt	Geschirr und Be-steck	Hauptspülgang bis zu 65 °C Klarspülgang
50° Energiespa-ren2)	ECO	Normal ver-schmutzt	Geschirr und Be-steck	Vorspülgang Hauptspülgang bis zu 50 °C 1 Zwischenspülgang Klarspülgang Trocknen
Vorspülgang Beliebig Teilweise bela-			den (weiteres Spülgut soll im Lauf des Tages noch hinzukom-men).	1 kalter Klarspülgang (um zu verhindern, dass Speisereste antrocknen). Reinigungsmittel ist bei diesem Programm nicht notwendig.

1) Dies ist das ideale tägliche Spülprogramm für eine 4-köpfige Familie, die lediglich das Frühstücks- und Abendessensgeschirr samt Besteck spülen möchte.
2) Testprogramm für Testinstitute. Die Testdaten finden Sie auf dem mitgelieferten separaten Infoblatt.

Verbrauchswerte

Programm Programmdauer (in Minu-ten)		Energieverbrauch (in kWh)	Wasser (in Liter)
70° Intensiv	65 - 75	1,5 - 1,7	18 - 20
65° Normal	100 - 110	1,4 - 1,5	18 - 20
65° Quick / 30 Min 30 0,8 8
50° Energiesparen	120 - 130	0,8 - 0,9	12 - 13
Vorspülgang	11 0,1 5

Die Verbrauchswerte sind Richtwerte, die je nach dem Druck und der Temperatur des Wassers, den

Schwankungen in der Stromversorgung und der Geschirrmenge variieren können.

Verwendung des Geräts

Bitte halten Sie sich für die folgenden Schritte genau an die Anweisung:

1. Überprüfen Sie, ob der Wasserenthärter (Weichwasserbereiter) korrekt auf den Härtegrad des Wassers in Ihrer Region eingestellt ist. Stellen Sie den Wasserenthärter bei Bedarf auf die richtige Stufe ein.
2. Füllen Sie den Salzbehälter mit Geschirrspülsalz.
3. Füllen Sie den Klarspüldosierer mit Klarspüler.

4. Ordnen Sie Geschirr und Besteck in den Geschirrspüler ein.

5. Stellen Sie je nach Spülgut und Verschmutzungsgrad das passende Spülprogramm ein.

6. Füllen Sie den Spülmittelbehälter mit der passenden Menge an Spülmittel.
7. Starten Sie das Spülprogramm.

Wenn Sie Reinigertabletten verwenden, siehe das Kapitel "Gebrauch von Spülmitteln".

Einstellen des Wasserenthärters

Der Wasserenthärter entfernt Mineralien und Salze aus dem Spülwasser. Andernfalls könnten sich die Mineralien und Salze nachteilig auf die Funktion des Geräts auswirken.

Die Wasserhärte wird in unterschiedlichen, aber gleichwertigen Einheiten gemessen:

• Deutsche Wasserhärtegrade (dH°).
  • Französische Wasserhärtegrade (°TH).

• mmol/l (Millimol pro Liter - internationale Einheit für Wasserhärtegrade).

• Clarke-Werte.

Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein. Bei Bedarf erfahren Sie den Härtegrad bei Ihrem Wasserversorger.

Wasserhärte Einstellung des Wasserenthärters
°dH	°TH	mmol/l	Clarke-Werte	Manuell	Elektronisch
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1^1)	1^1)

1) Kein Salz erforderlich.

i Sie müssen den Wasserenthärter manuell und elektronisch einstellen.

Manuelle Einstellung

Werkseitig ist das Gerät auf Stufe 2 eingestellt.

Stellen Sie den Schalter auf Stufe 1 oder 2.

Elektronische Einstellung

Werkseitig ist der Wasserenthärter auf Stufe 5 eingestellt.

1. Halten Sie die Start-/Abbruch-Taste gedrückt. Drehen Sie den Programmwähler im Uhrzeigersinn, bis die Referenzmarkierung auf das erste Spülprogramm auf der Bedienblende zeigt.
2. Lassen Sie die Start-/Abbruch-Taste los, wenn die Ein/Aus-Betriebsanzeige und die Start-/Abbruch-Kontrolllampe zu blinken beginnen.

- Gleichzeitig blinkt die Kontrolllampe "Programmende" und zeigt damit die Stufe des Wasserenthärters an.

Beispiel:

5 Blinksignale, Pause, 5 Blinksignale, Pause usw... = Stufe 5

1. Drücken Sie die Start-/Abbruch-Taste einmal, um die Einstellung des Wasserenthärters um eine Stufe zu erhöhen.

Die Kontrolllampe "Programmende" zeigt die neue Stufe an.

Gebrauch von Salz für Geschirrspüler

Vorsicht! Verwenden Sie nur Spezialsalz für Geschirrspüler. Die Verwendung von Salzarten, die nicht für Geschirrspüler geeignet sind, führt zur Beschädigung des Wasserenthärters.

Füllen Sie den Salzbehälter mit 1 Liter Wasser (nur vor der ersten Benutzung).

1. Drehen Sie den Programmwähler in die Ausschalt-position, um die Einstellung zu speichern.

Es ist normal, dass beim Befüllen mit Salz Wasser aus dem Salzbehälter überläuft.
Vergewissern Sie sich, dass sich kein verschüttetes Salz außerhalb des Salzbehälters befindet. Wenn Salz einige Zeit lang auf der Oberfläche des Behälters verbleibt, wird dieser beschädigt. Es empfiehlt sich, unmittelbar nach dem Befüllen des Salzbehälters ein Spülprogramm zu starten. Auf diese Weise wird Korrosion durch verschüttetes Salz verhindert.

Wenn Sie den Wasserenthärter elektronisch auf Stufe 1 einstellen, leuchtet die Salzkontrolllampe nicht mehr.

Gebrauch von Klarspülmittel

Vorsicht! Nur Markenklarspülmittel für Geschirrspüler verwenden.

Gehen Sie wie folgt vor, um den Klarspüldosierer aufzufüllen:

Vorsicht! Füllen Sie nie andere Produkte (Reinigungsmittel für Geschirrspüler, Flüssigreiniger) in den Behälter für Klarspüler. Hierdurch kann das Gerät beschädigt werden.

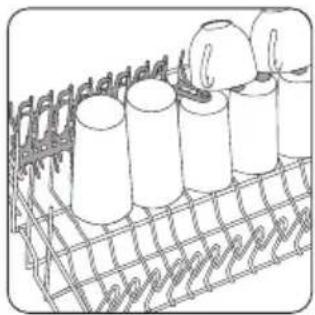

Laden von Besteck und Geschirr

Hilfreiche Hinweise und Tipps

Vorsicht! Spülen Sie in diesem Gerät ausschließlich spülmaschinengeeignete Haushaltsutensilien.

Spülen Sie in diesem Gerät keine Wasser absorbierenden Gegenstände (Schwämme, Geschirrtücher usw.).

• Bevor Sie Geschirr und Besteck ins Gerät einordnen, gehen Sie folgendermaßen vor:
• Entfernen Sie alle Essensreste und sonstigen größeren Partikel.
• Weichen Sie angebrannte Reste in Pfannen, Töpfen usw. ein.

- Achten Sie beim Einordnen von Geschirr und Besteck auf Folgendes:

- Ordnen Sie Hohlgefäße (z. B. Tassen, Gläser, Pfannen) mit der Öffnung nach unten ein.

– Achten Sie darauf, dass sich kein Wasser in Höhlungen oder Vertiefungen sammeln kann.

– Achten Sie darauf, dass Geschirr- und Besteckteile nicht ineinander zu liegen kommen.

— Achten Sie darauf, dass Geschirr- und Besteckteile nicht übereinander zu liegen kommen.

– Achten Sie darauf, dass Gläser einander nicht berühren.

– Ordnen Sie kleine Gegenstände in den Besteckkorb ein.

- Auf Kunststoffgegenständen und Pfannen mit Antihaftbeschichtung sammeln sich oftmals Wassertrop-

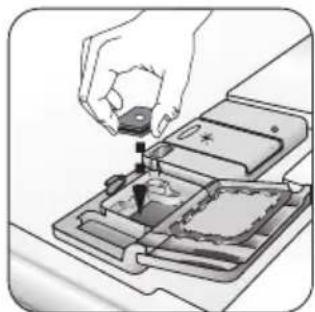

Einstellung der Klarspülerdosierung

Der Klarspüldosierer ist werkseitig auf Stufe 4 eingestellt.

Wie Sie die Dosierung erhöhen oder verringern, erfahren Sie im Abschnitt "Was tun, wenn...".

fen. Diese Art Geschirr trocknet deshalb schlechter als Porzellan oder Edelstahl.

- Ordnen Sie leichte Gegenstände in den Oberkorb ein. Achten Sie darauf, dass diese nicht verrutschen können.

Vorsicht! Vergewissern Sie sich, dass sich die Sprüharme ungehindert bewegen können, bevor Sie ein Spülprogramm starten.

⚠️ Warnung! Schließen Sie immer die Tür, nachdem Sie etwas ins Gerät eingeordnet oder herausgenommen haben. Eine offene Tür stellt stets ein Unfallrisiko dar.

Ordnen Sie Servierplatten und große Deckel am Rand des Unterkorbs an.

2

i Verwenden Sie das Besteckgitter. Entfernen Sie das Besteckgitter nur dann, wenn Sie es wegen der Abmessungen von Besteckteilen nicht verwenden können.

Ordnen Sie das Spülgut so ein, dass das Wasser alle Oberflächen erreichen kann.

Klappen Sie die Tasse- nablagen für höheres Ge- schirr nach oben.

Höhenverstellung des Oberkorbs

Wenn Sie sehr große Teller oder Servierplatten in den Unterkorb einordnen wollen, müssen Sie gegebenenfalls die Höhe des Oberkorbs verstellen.

Gebrauch von Spülmittel

i Verwenden Sie ausschließlich Spülmittel (Pulver, Flüssigspülmittel oder Geschirrspüler-Tabs) speziell für Geschirrspüler.

Richten Sie sich nach den Angaben auf der Verpackung:

• Vom Hersteller empfohlene Dosierung.
• Empfehlungen für die Lagerung.

Verwenden Sie nicht mehr als die angegebene Spülmittelmenge, um die Umweltbelastung möglichst gering zu halten.

Warnung! Nehmen Sie die Höhenverstellung vor dem Beladen des Oberkorbs vor.

Maximale Geschirrhöhe im:

Oberkorb Unterkorb

Obere Position 20 cm 31 cm

Untere Position 24 cm 27 cm

Gehen Sie folgendermaßen vor, um die Höhe des Oberkorbs zu ändern:

1. Ziehen Sie die vorderen Anschläge (A) des Oberkorbs nach außen ab.
2. Ziehen Sie den Korb heraus.
3. Setzen Sie den Korb in der oberen oder unteren Position wieder ein.
4. Bringen Sie die vorderen Anschläge (A) wieder an der ursprünglichen Stelle an.

Vorsicht! Wenn sich der Oberkorb in der oberen Position befindet, stellen Sie keine Tassen auf die enablagen.

Füllen Sie den Reinigungsmittelbehälter (A) mit Reinigungsmittel.

4

Geben Sie bei einem Spülprogramm mit Vorspülgang zusätzlich etwas Reinigungsmittel ins Vorspülfach ( B).

Reinigungsmittel unterschiedlicher Marken lösen sich unterschiedlich schnell auf. Einige Geschirrspüler-Tabs liefern bei kurzen Spülprogrammen keine optimalen Ergebnisse. Wählen Sie lange Spülprogramme, wenn Sie Geschirrspüler-Tabs verwenden, damit sich das Reinigungsmittel vollständig auflösen kann.

Auswählen und Starten eines Spülprogramms

Gehen Sie zum Auswählen und Starten eines Spülprogramms folgendermaßen vor:

1. Schließen Sie die Tür.

2. Stellen Sie das Spülprogramm durch Drehen des Programmwählers ein. Siehe den Abschnitt 'Spülprogramme'.
   – Die Ein/Aus-Betriebsanzeige leuchtet auf.

3. Drücken Sie die Start-/Abbruch-Taste.

– Das Spülprogramm beginnt automatisch.

– Die Start-/Abbruch-Kontrolllampe leuchtet auf.

Wenn ein Spülprogramm bereits läuft, können Sie kein anderes Programm wählen. Brechen Sie das Spülprogramm stattdessen ab.

Verwendung von Kombi-Reinigungstabletten

Diese Tabs enthalten Mittel wie Reinigungsmittel, Klarspülmittel, und Geschirrspülersalz. Einige Tab-Sorten können auch andere Zusätze enthalten Wenn Sie Tabs verwenden, die Spezialsalz und Klarspülmittel enthalten, ist es nicht erforderlich, die Salz- und Klarspülmittelbehälter aufzufüllen. In diesem Fall leuchtet die Kontrolllampe für die Klarspüldosierung permanent, wenn das Gerät eingeschaltet wird.

1. Überprüfen Sie, ob diese Tabs für den Härtegrad des Wassers in Ihrer Region geeignet sind. Beachten Sie dazu die Herstellerangaben.
2. Wählen Sie für die Wasserhärte und die Klarspüldosierung die niedrigste Stufe.

Gehen Sie bei nicht zufriedenstellenden Trocknungsergebnissen wie folgt vor

1. Füllen Sie den Klarspüldosierer mit Klarspüler.
2. Stellen Sie den Klarspüldosierer auf Stufe 2 ein.

Um wieder normale Reinigungsmittel zu verwenden

1. Füllen Sie den Salzbehälter und den Klarspüldosierer.
2. Stellen Sie die Wasserhärte auf die höchste Härtestufe ein.
3. Führen Sie ein Spülprogramm ohne Geschirr aus.
4. Stellen Sie den Wasserenthärter auf den Wasserhärtegrad in Ihrer Region ein.
5. Stellen Sie den Klarspüldosierer ein.

⚠️ Warning! Sie sollten ein Spülprogramm nur dann abbrechen oder unterbrechen, wenn es unbedingt notwendig ist.

Vorsicht! Öffnen Sie die Tür vorsichtig. Es könnte heißer Dampf austreten.

Unterbrechen eines Spülprogramms

Öffnen Sie die Tür.

• Das Programm stoppt.
Schließen Sie die Tür.

- Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde.

Abbrechen eines Spülprogramms

- Drücken und halten Sie die Start-/Abbruch-Taste solange, bis die Start-/Abbruch-Kontrolllampe erlischt. Damit ist das Spülprogramm abgebrochen. Nun haben Sie folgende Möglichkeiten:

1. Schalten Sie das Gerät aus.
2. Wählen Sie ein neues Spülprogramm.
   Füllen Sie den Spülmittelbehälter mit Spülmittel, bevor Sie ein neues Spülprogramm einstellen.

Einstellung und Start eines Spülprogramms mit Zeitvorwahl

1. Wählen Sie ein Programm.
2. Drücken Sie die Zeitvorwahl-Taste.
   — Die Kontrolllampe der Zeitvorwahl beginnt zu leuchten.
3. Drücken Sie die Start-/Abbruch-Taste.
   — Der Ablauf der Zeitvorwahl beginnt.
   Nach Ablauf der Zeitvorwahl startet das Spülprogramm automatisch.

• Die Kontrolllampe der Zeitvorwahl erlischt.

Öffnen Sie die Tür während des Ablaufs der Zeitvorwahl nicht, um eine Unterbrechung der Zeitvorwahl zu verhindern. Nachdem Sie die Tür wieder ge-

Reinigung und Pflege

Warnung! Schalten Sie das Gerät aus, bevor Sie die Filter reinigen.

Filterreinigung

Wichtig! Verwenden Sie das Gerät nicht ohne Filter. Achten Sie darauf, die Filter korrekt einzusetzen. Sind die Filter falsch eingesetzt, spült das Gerät nicht zufriedenstellend und kann beschädigt werden.

schlosssen haben, läuft die Zeitvorwahl ab dem Unterbrechungszeitpunkt weiter ab.

Löschen der Zeitvorwahl:

1. Drücken und halten Sie die Start-/Abbruch-Taste solange, bis die Start-/Abbruch-Kontrolllampe und die Kontrolllampe der Zeitvorwahl erlöschen.
2. Drücken Sie die Start-/Abbruch-Taste, um das Spülprogramm zu starten.

Ende des Spülprogramms

Schalten Sie das Gerät in folgenden Fällen aus:

• Nachdem es automatisch gestoppt hat.
• Wenn die Kontrolllampe "Programmende" aufleuchtet.
  Damit das Spülgut besser trocknet, öffnen Sie die Tür des Geschirrspülers einen Spaltbreit und warten Sie einige Minuten, bevor Sie das Spülgut entnehmen.
  Lassen Sie das Spülgut abkühlen, bevor Sie es aus dem Gerät nehmen. Heißes Geschirr ist leicht zu beschädigen.

Entnehmen des Spülguts

• Nehmen Sie erst das Spülgut aus dem Unterkorb, dann das aus dem Oberkorb heraus.
• An den Innenseiten und der Tür des Geräts kann sich Wasser niederschlagen, denn Edelstahl kühlt schneller ab als Geschirr.

Reinigen Sie die Filter A, B und C gründlich unter fließendem Wasser.

Um die Filter B und C herauszunehmen, drehen Sie sie am Griff etwa 1/4 Drehung gegen den Uhrzeigersinn.

Nehmen Sie das Filtersieb A unten aus dem Gerät heraus.

Setzen Sie das Filtersystem wieder ein. Arretieren Sie das Filtersystem, indem Sie es am Griff im Uhrzeigersinn drehen, bis es einrastet.

Was tun, wenn ...

Das Gerät startet nicht oder stoppt während des Betriebs. Versuchen Sie, die Ursache des Problems herauszufinden und das Problem selbst zu beheben. Wenn Sie das Problem nicht selbst lösen können, wenden Sie sich bitte an den Kundendienst.

Wichtig! Nehmen Sie die Sprüharme nicht heraus.

Wenn die Löcher in den Sprüharmen verstopft sind, entfernen Sie Verschmutzungen mit einem Cocktail-Stick.

Reinigung der Außenseiten

Reinigen Sie die Außenseiten und die Bedienblende des Geräts mit einem weichen feuchten Tuch. Verwenden Sie dazu ausschließlich Neutralreiniger. Verwenden Sie keine Scheuermittel, Scheuerschwämmchen oder Lösungsmittel (Azeton, Trichloräthylen usw.)

Frostschutzmaßnahmen

Vorsicht! Stellen Sie das Gerät nicht an einer Stelle auf, an der die Temperatur unter 0 °C absinken. Der Hersteller haftet nicht für Frostschäden.

Wenn eine Aufstellung in forstfreier Umgebung nicht möglich ist, entleeren Sie das Gerät und schließen Sie die Tür. Lösen Sie den Wasserzulaufschlauch und lassen Sie das Wasser aus diesem Schlauch ablaufen.

Vorsicht! Schalten Sie das Gerät ab, bevor Sie folgende Abhilfemaßnahmen durchführen.

Fehlercode und Störung Mögliche	Ursachen und Abhilfe
Start-/Abbruch-Kontrolllampe blinkt ständigKontrolllampe Programmende blinkt 1-malDer Geschirrspüler füllt sich nicht mit Wasser	Der Wasserhahn ist blockiert oder durch Kalkablagerungen verstopft. Reinigen Sie den Wasserhahn.Der Wasserhahn ist zugedreht. Drehen Sie den Wasserhahn auf.Der Filter im Wasserzulaufschlauch ist verstopft. Reinigen Sie den Filter.Der Wasserzulaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.
Start-/Abbruch-Kontrolllampe blinkt ständigKontrolllampe Programmende blinkt 2-malDer Geschirrspüler pumpt das Wasser nicht ab	Der Siphon ist verstopft. Reinigen Sie den Siphon.Der Wasserablaufschlauch ist falsch angeschlossen. Möglicherweise ist der Schlauch geknickt oder gequetscht. Achten Sie auf einen korrekten Anschluss des Schlauchs.
Start-/Abbruch-Kontrolllampe blinkt ständigKontrolllampe Programmende blinkt 3-malDie Aquasafe-Einrichtung ist ausgelöst	Schließen Sie den Wasserhahn und wenden Sie sich an den lokalen Kundendienst.
Das Programm startet nicht • Die Tür des Geräts ist nicht geschlossen.Schließen Sie die Tür.Der Netzstecker ist nicht eingesteckt. Stecken Sie den Netzstecker in die Netzsteckdose.Die Sicherung der Hausinstallation ist durchgebrannt. Tauschen Sie die Sicherung aus.Die Zeitvorwahl ist eingestellt. Brechen Sie die Zeitvorwahl ab, damit das Programm sofort gestartet wird.

Nachdem Sie das Problem behoben haben, schalten Sie das Gerät wieder ein. Das Programm wird ab der Stelle fortgesetzt, an der es unterbrochen wurde. Tritt die Fehlfunktion erneut auf, wenden Sie sich an den Kundendienst.

Sollten Fehlercodes auftreten, die nicht in der Tabelle beschrieben sind, rufen Sie bitte den Kundendienst.

Halten Sie folgende Angaben bereit, damit man Ihnen schnell und korrekt helfen kann:

- Modell (Mod.)

- Seriennummer (S.N.)

Sie finden diese Angaben auf dem Typenschild.

Tragen Sie die Angaben hier ein:

Modell : ......

Produktnummer : ......

Seriennummer : ......

Das Spülergebnis ist nicht zufriedenstellend
Das Geschirr ist nicht sauber	Das ausgewählte Spülprogramm ist für das Spülgut und den Verschmutzungsgrad nicht geeignet.Die Körbe sind falsch beladen, so dass das Wasser nicht alle Oberflächen erreichen kann.Aufgrund falscher Beladung können sich die Sprüharme nicht drehen.Die Filter sind verschmutzt oder nicht korrekt installiert.Das Spülmittel ist zu hoch oder zu niedrig dosiert.
Auf dem Geschirr befinden sich Kalkablagerungen	Der Salzbehälter ist leer.Der Wasserenthärter ist auf eine falsche Stufe eingestellt.Der Deckel des Salzbehälters ist nicht richtig geschlossen.
Das Geschirr ist nass und glanzlos	Es wurde kein Klarspüler verwendet.Der Klarspüldosierer ist leer.
Schlieren, Streifen, milchige Flecken oder blau schimmernde Be-läge befinden sich auf Gläsern und Geschirr	Verwenden Sie weniger Klarspüler.
Getrocknete Wassertropfen befin-den sich auf Gläsern und Geschirr	Verwenden Sie mehr Klarspüler.Die Ursache kann beim Spülmittel liegen.

Technische Daten

Abmessungen Breite in cm 44,6
Höhe in cm 85
Tiefe in cm 60,5
Elektrischer Anschluss - Anschlussspannung - Gesamtleistung - Sicherung	Die Daten der elektrischen Anschlusswerte befinden sich auf dem Typenschild am Innenrand der Geschirrspülertür.
Wasserdruck Mindestdruck 0,5 bar (0,05 MPa)
Höchstdruck 8 bar (0,8 MPa)
Kapazität Maßgedecke 9

Umwelttipps

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts

schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Das Verpackungsmaterial ist umweltfreundlich und recycelbar. Kunststoffteile sind mit internationalen Abkürzungen wie z. B. >PE<, >PS< usw. gekennzeichnet. Entsorgen Sie das Verpackungsmaterial bitte entsprechend seiner Kennzeichnung bei den kommunalen Entsorgungsstellen in den dafür vorgesehenen Sammelbehältern.

Warnung! Gehen Sie zum Entsorgen des Geräts folgendermaßen vor:

• Ziehen Sie den Netzstecker aus der Netzsteckdose.
• Schneiden Sie Netzkabel und Netzstecker ab und entsorgen Sie beides.
• Entfernen Sie die Türverriegelung. Dadurch verhindern Sie, dass sich Kinder aus Versehen im Inneren des Geräts einsperren und in Lebensgefahr geraten.

Gerät aufstellen

Warnung! Achten Sie darauf, dass der Netzstecker während der Installation nicht an eine

Netzsteckdose angeschlossen ist.

Installation unter einer Arbeitsplatte

Platzieren Sie das Gerät in der Nähe eines Wasserhahns und eines Wasserablaufs. Entfernen Sie die obere Abdeckung des Geräts, wenn Sie es unter einem Spülbecken oder einer Küchenarbeitsplatte installieren wollen. Achten Sie darauf, dass die Einbaunische für das Gerät groß genug ist.

1

Installieren Sie das Gerät mit seiner oberen Abdeckung, wenn Sie es als freistehendes Gerät verwenden wollen. Der Sockel freistehender Geräte ist nicht einstellbar.

Ausrichten des Geräts

Achten Sie darauf, dass das Gerät waagrecht ausgerichtet ist, damit die Tür dicht und sicher schließt. Ist das Gerät nicht waagrecht ausgerichtet, schließt die Tür an den Seiten nicht richtig. Wenn die Tür nicht korrekt schließt, richten Sie das Gerät durch Anziehen oder Lockern der Stellfüße waagrecht aus.

Wasseranschluss

Wasserzulaufschlauch

Schließen Sie das Gerät an einen Heißwasseranschluss (max. 60 °C) oder einen Kaltwasseranschluss an.

Wenn Sie Ihr Heißwasser mithilfe umweltfreundlicher, alternativer Energiequellen (z. B. Solar- oder Photovoltaikanlagen oder Windkraft) aufbereiten, können Sie durch den Anschluss des Geräts an die Heißwasserversorgung Energie sparen.

Schließen Sie den Zulaufschlauch an einen Wasserhahn mit einem 3/4"-Außengewinde an.

Vorsicht! Verwenden Sie keinen Zulaufschlauch von einem älteren Gerät.

Der Wasserdruck muss innerhalb der Toleranzwerte liegen (siehe den Abschnitt "Technische Daten"). Informieren Sie sich bei Ihrem Wasserversorger über den durchschnittlichen Wasserdruck in Ihrer Region.

Achten Sie darauf, dass der Wasserzulaufschlauch nicht geknickt oder gequetscht wird oder sich irgendwo verfängt.

Der Zulaufschlauch kann nach rechts oder links verlegt werden, um die Installation zu erleichtern. Achten Sie darauf, dass die Klemmmutter korrekt sitzt, damit kein Wasser austreten kann.

Vorsicht! Schließen Sie das Gerät nicht an neue oder lange nicht mehr benutzte Leitungen an. Lassen Sie das Wasser ein paar Minuten laufen und schließen Sie dann den Zulaufschlauch an.

Ablaufschlauch

Schließen Sie den Ablaufschlauch an den Siphon an.

Der Innendurchmesser des Siphons muss mindestens genauso groß sein wie der Durchmesser des Schlauchs. Wenn der Ablaufschlauch an einen Siphon unter einem Spülbecken angeschlossen wird, muss die Kunststoffmembran (A) entfernt werden. Falls Sie die Kunststoffmembran nicht entfernen, kann der Siphon durch Nahrungsreste verstopfen.

Vorsicht! Vergewissern Sie sich, dass alle Wasseranschlüsse vollkommen dicht sind, damit kein Wasser austreten kann.

Elektrischer Anschluss

⚠️ Warnung! Der Hersteller haftet nicht für Schäden aufgrund der Nichtbeachtung folgender Sicherheitshinweise.

Erden Sie das Gerät gemäß den Sicherheitshinweisen. Vergewissern Sie sich, dass die Netzspannung und - frequenz in Ihrer Region mit den auf dem Typenschild angegebenen Anschlusswerten übereinstimmen. Schließen Sie das Gerät unbedingt an eine sachgemäß installierte Schutzkontaktsteckdose an. Verwenden Sie keine Mehrfachsteckdosen, Steckverbinder oder Verlängerungskabel. Andernfalls besteht Feuergefahr.

Tauschen Sie das Netzkabel nicht selbst aus. Wenden Sie sich dafür an den Kundendienst.

Wählen Sie eine Netzsteckdose, die auch nach der Installation des Geräts noch zugänglich ist. Ziehen Sie nicht am Netzkabel, wenn Sie das Gerät vom Netzstrom trennen möchten. Ziehen Sie dazu immer direkt am Netzstecker.

Περιεχόμενα

Benötigen Sie Zubehör, Verbrauchsmaterial und Ersatzteile? Dann besuchen Sie bitte unseren Onlineshop unter:

www.zanussi.at

www.zanussi.de
