D400S - Projector SAMSUNG - Gratis gebruiksaanwijzing en handleiding

Merk	Samsung
Model	SP-D400S
Type projector	DLP-projector
Paneelresolutie	XGA (1024 x 768)
Lampvermogen	280 W (UHP)
Levensduur lamp	2.500 uur
Kleuren	18,9 M (1024 x 768 x 3 x 8 bit)
Maximale resolutie	1280 x 1024 bij 75 Hz
Schermformaat (diagonaal)	40 - 250 inch
Projectieafstand	1 - 10 m
Energieverbruik	minder dan 350 W
Voeding	110/220 VAC +/-10%, 50/60 Hz +/-3 Hz
Gewicht (geschat)	Ca. 4,5 kg
Afmetingen (B x H x D) (geschat)	Ca. 340 x 120 x 280 mm
Ingangen	HDMI (HDCP), Component, S-Video, Video (composiet), PC (D-sub 15-pins), PC OUT, Service (RS-232C)
Geluidsniveau (normaal)	Laag (ventilatorgeluid)
Beeldverwerking	Geavanceerde DLP met 4-delig kleurenwiel
Installatiemogelijkheden	Voor-vloer, Voor-plafond, Achter-vloer, Achter-plafond
Ondersteunde beeldmodi	Dynamisch, Standaard, Monitor 1, Monitor 2, Film, Spelcomputer, Sport, Gebruiker
Reiniging buitenkant	Zachte, droge doek; geen chemische middelen
Lamp vervangen	Model: 280W Philips fusion lamp (UHP); alleen door gekwalificeerd persoon
Veiligheid	Niet in regen of vocht; voldoende ventilatie; geen directe blik in lens

Veelgestelde vragen - D400S SAMSUNG

Waarom werkt de afstandsbediening niet?

Controleer of de afstandsbediening binnen het bereik is (max. 10 m) en de juiste hoek heeft (<30°). Verwijder obstakels. Vervang de batterijen als ze leeg zijn. Zorg dat er geen fel licht (bv. tl-buizen) op de sensor van de projector schijnt.

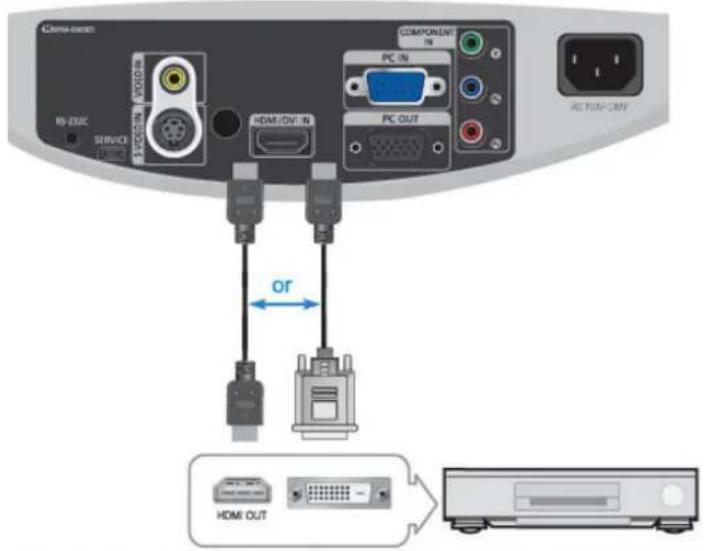

Hoe sluit ik een HDMI-apparaat aan?

Gebruik een HDMI-kabel om het apparaat op de HDMI/DVI IN-poort aan de achterzijde van de projector aan te sluiten. Druk daarna op de HDMI-toets op de afstandsbediening of het bedieningspaneel om de bron te selecteren.

Wat moet ik doen als het beeld niet scherp is?

Draai de scherpstelring op de lens tot het beeld helder is. Controleer ook de projectieafstand (tussen 1 en 10 m) en of de projector loodrecht op het scherm staat. Gebruik de zoomknop voor fijnafstelling.

Hoe vervang ik de lamp?

Schakel de projector uit, haal de stekker eruit en wacht minstens een uur tot de lamp is afgekoeld. Draai de projector om, verwijder de schroeven van de lampmodule, schuif de behuizing open en trek de lamp aan de handgrepen eruit. Plaats een nieuwe lamp van hetzelfde type (280W Philips fusion lamp) in omgekeerde volgorde.

Waarom zie ik alleen een blauw scherm?

Dit kan komen doordat er geen signaal wordt ontvangen. Controleer of de juiste ingangsbron is geselecteerd (druk op HDMI, PC, VIDEO etc.) en of de aangesloten apparaten zijn ingeschakeld. Als er een zwart scherm verschijnt, wijzig dan de achtergrondinstelling in het menu.

Hoe kan ik de beeldmodus aanpassen?

Druk op de MENU-toets, ga naar Beeld en selecteer Modus. Kies uit: Dynamisch, Standaard, Monitor 1, Monitor 2, Film, Spelcomputer, Sport of Gebruiker. U kunt ook contrast, helderheid, kleur enz. aanpassen.

De ventilator maakt veel lawaai, is dat normaal?

Ja, de projector heeft een koelventilator die altijd werkt. In de Helder lampmodus kan het geluid toenemen. Als het geluid extreem is of er vreemde geluiden zijn, neem dan contact op met de klantenservice.

Kan ik de projector aan het plafond monteren?

Ja, daarvoor is een apart verkrijgbare plafondbevestiging nodig. Stel in het menu Instellingen > Installeren de juiste stand in: Voor-plafond (beeld horizontaal en verticaal omgekeerd) of Achter-plafond (alleen verticaal omgekeerd).

Waarom knippert het LAMP-indicatielampje?

Het LAMP-lampje knippert of brandt rood bij een probleem. Raadpleeg de tabel met indicatielampjes in de handleiding. Mogelijk is de lamp defect of aan vervanging toe (na 2.500 uur). Laat de lamp vervangen door een gekwalificeerde monteur.

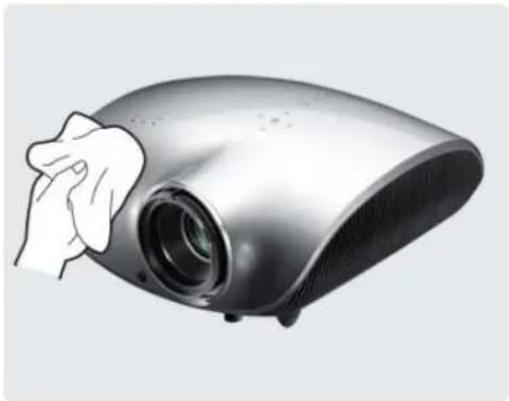

Hoe kan ik de projector schoonmaken?

Gebruik een zachte, droge doek om de buitenkant en lens voorzichtig schoon te vegen. Gebruik geen chemische middelen zoals wasbenzine of alcohol. Voor reiniging van het binnenwerk neemt u contact op met een servicecentrum.

GEBRUIKSAANWIJZING D400S SAMSUNG

① Voorzorgsmaatregelen

④ Schermaanpassing

② Productoverzicht

5 Problemen oplossen

③ Verbindingen

⑥ Overige informatie

DLP PROJECTOR

Voorzorgsmaatregelen

Voorzorgsmaatregelen

Productoverzicht

Verbindingen

Schermaanpassing

Problemen oplossen

Overige informatie

× Om letsel of beschadiging van eigendommen te voorkomen dient u de volgende veiligheidsvoorschriften zorgvuldig door te lezen en u hier aan te houden.

Waarschuwing

Het niet volgen van de instructies aangegeven met dit symbool kan persoonlijk letsel of mogelijk de dood tot gevolg hebben.

Opmerking

Het niet volgen van de instructies aangegeven met dit symbool kan persoonlijk letsel of beschadiging van het product of uw eigendommen tot gevolg hebben.

Met betrekking tot stroom | Met betrekking tot de installatie | Met betrekking tot schoonmaak en gebruik

Met betrekking tot stroom

[De afbeeldingen hier zijn alleen ter referentie en zijn niet altijd (of in alle landen) van toepassing.]

Waarschuwing

Het niet goed aansluiten van de stekker kan brand tot gevolg hebben.

- Een onvolledige aansluiting kan brand tot gevolg hebben.

Maak stopcontacten niet los en zorg dat u netsnoeren niet beschadigt.

- Dit kan brand of een elektrische schok veroorzaken.

Raak nooit met natte handen de stekker aan.

- Dit kan een elektrische schok veroorzaken.

Sluit niet meerdere apparaten aan op een enkel stopcontact.

- Dit kan brand veroorzaken.

Plaats geen zware objecten op het netsnoer. Zorg dat u het netsnoer niet teveel buigt of eraan trekt.

- Dit kan brand of een elektrische schok veroorzaken.

Zorg dat de stroom is uitgeschakeld en dat het netsnoer uit het stopcontact is verwijderd voor u het apparaat verplaatst. Zorg er bovendien voor dat alle aansluitkabels van andere apparaten zijn afgesloten.

- Bij het verplaatsen van het apparaat zonder het netsnoer af te sluiten kan het snoer beschadigd raken en brand of een elektrische schok veroorzaken.

De stekker moet uit het hoofdstopcontact worden gehaald om het

apparaat te ontkoppelen. De stekker moet daarom goed bereikbaar zijn.

- Dit kan leiden tot elektrische schokken en brand.

Opmerking

Trek bij het afsluiten van het apparaat altijd aan de stekker zelf en nooit aan het snoer.

- Afsluiten door aan het snoer te trekken kan brand veroorzaken.

Haal de stekker uit het stopcontact voor u het apparaat gaat schoonmaken.

- Doet u dit niet, dan kan dit brand of een elektrische schok veroorzaken.

Met betrekking tot stroom | Met betrekking tot de installatie | Met betrekking tot schoonmaak en gebruik

Met betrekking tot de installatie

Waarschuwing

- Dit kan brand veroorzaken.

Laat bij het plaatsen van het apparaat in een kast of op een plank het voorste deel van het apparaat niet naar buiten steken.

- Als het apparaat valt kan dit het apparaat beschadigen of persoonlijk letsel veroorzaken.

Houd het netsnoer uit de buurt van verwarmingstoestellen.

- Het omhulsel kan smelten en dit kan brand of een elektrische schok veroorzaken.

Plaats het apparaat niet daar waar het in aanraking kan komen met olie, rook, vocht of water (regenwater), of in een voertuig.

- Dit kan brand of een elektrische schok veroorzaken.

Plaats het apparaat niet op plaatsen zonder ventilatie, zoals boekenplanken of kasten.

- Dit kan brand of schade aan het apparaat tot gevolg hebben.

Plaats het apparaat niet op een instabiele ondergrond, bijvoorbeeld op een standaard die kleiner is dan het apparaat zelf.

- Houd het product buiten het bereik van kinderen. Het product kan vallen en persoonlijk letsel veroorzaken.

Zet bij onweer het apparaat onmiddelijk uit en haal de stekker uit het stopcontact.

- Doet u dit niet, dan kan dit brand of een elektrische schok veroorzaken.

Opmerking

Zorg dat de ventilatiegaten van het apparaat niet geblokkeerd worden door bijvoorbeeld een tafelkleed of gordijn.

- Dit kan brand of schade aan het apparaat tot gevolg hebben.

Plaats het apparaat voorzichtig op de grond.

- Doet u dit niet, dan kan dit schade of letsel veroorzaken.

Laat het apparaat niet vallen als u het verplaatst.

- Dit kan schade of letsel veroorzaken.

Houd het apparaat buiten bereik van kinderen.

- Houd het product buiten het bereik van kinderen. Het product kan vallen en persoonlijk letsel veroorzaken.

Met betrekking tot stroom | Met betrekking tot de installatie | Met betrekking tot schoonmaak en gebruik

Met betrekking tot schoonmaak en gebruik

Waarschuwing

Plaats geen metalen objecten zoals pennen, draad en paperclips of ontvlambare voorwerpen zoals lucifers of papier in het product via de ventilatieopeningen of de PC/Video- of voedingsaansluiting.

- Dit kan brand of een elektrische schok veroorzaken. Als water of een andere vloeistof in het apparaat terecht komt, zet het apparaat dan uit, haal de stekker uit het stopcontact en neem contact op met een Servicecentrum.

Demonteer het apparaat niet en probeer het niet zelf te repareren of aan te passen.

- Als het apparaat gerepareerd moet worden neemt u contact op met een Servicecentrum. Er bestaat kans op een elektrische schok of schade aan het

Houd het apparaat uit de buurt van brandbare stoffen.

- Dit kan brand of een explosie veroorzaken.

Plaats geen water, drinken, chemische stoffen, kleine metalen voorwerpen of zware objecten op het apparaat.

- Als voorwerpen of vloeistoffen in het apparaat terecht komen kan dit elektrische schokken, brand of persoonlijk letsel tot gevolg hebben.

Laat kinderen geen voorwerpen zoals speelgoed of koekjes op het apparaat plaatsen.

- Als het kind deze voorwerpen vervolgens weer weg wil pakken kan het apparaat vallen en letsel veroorzaken.

Kijk nooit rechtstreeks in het licht van de lamp voor op het apparaat en schijn deze nooit in iemands ogen.

- Dit is gevaarlijk, vooral voor kinderen.

Wanneer u de batterijen verwijdert, zorgt u dat deze niet door kinderen worden ingeslikt. Houd batterijen uit de buurt van kinderen.

- Raadpleeg onmiddellijk uw arts als een kind een batterij heeft ingeslikt.

Opmerking

Als er rook, een vreemd geluid of brandlucht uit het apparaat komt, zet deze dan onmiddellijk uit, haal de stekker uit het stopcontact en neem contact op met een Servicecentrum.

- Doet u dit niet, dan kan dit brand of een elektrische schok veroorzaken.

Als de stekker of de aansluiting wordt blootgesteld aan stof, water of andere vloeistoffen, maak dit dan schoon.

- Doet u dit niet, dan kan dit brand of een elektrische schok veroorzaken.

Maak na het verwijderen van de stekker uit het stopcontact het apparaat voorzichtig schoon met een zachte, droge doek.

- Gebruik geen chemische stoffen zoals was, wasbenzine, alcohol, thinner, insectenwerende middelen, geurstoffen, smeermiddel, schoonmaakmiddel, enz.

Haal de stekker uit het stopcontact als het apparaat gedurende lange tijd niet wordt gebruikt.

- Doet u dit niet, dan kan dit brand of een elektrische schok veroorzaken.

Neem contact op met een geautoriseerd servicentrum als u de monitor installeert in een omgeving waar veel stof, hoge of lage temperaturen of hoge vochtigheid voorkomt, op een plaats waar gewerkt wordt met chemische oplossingen of waar de monitor 24 uur per dag in werking is, zoals een vliegveld of treinstation.

- Als u dit niet doet, kan er schade aan het apparaat ontstaan.

Als het apparaat is gevallen of als het omhuisel kapot is, zet het apparaat dan uit en haal de stekker uit het stopcontact, om elektrische schokken of brand te voorkomen.

- Neem contact op met een Servicecentrum.

Plaats de afstandsbediening op een tafel of bureau.

- Als u op de afstandsbediening gaat staan, kunt u vallen en u bezeren, of kan de afstandsbediening beschadigd raken.

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur) - Alleen Europa

Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd.

Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet niet worden gemengd met ander bedrijfsafval voor verwijdering.

Correcte behandeling van een gebruikte accu uit dit product – Alleen Europa

(Van toepassing op de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen voor accu's en batterijen.)

Dit merkteken op de accu, handleiding of verpakking geeft aan dat de accu in dit product aan het einde van de levensduur niet samen met ander huishoudelijk afval mag worden weggegooid. De chemische symbolen Hg, Cd of Pb geven aan dat het kwik-, cadmium- of loodgehalte in de accu hoger is dan de referentieniveaus in de Richtlijn 2006/66/EC. Indien de gebruikte accu niet op de juiste wijze wordt behandeld, kunnen deze stoffen schadelijk zijn voor de gezondheid van mensen of het milieu.

Ter bescherming van de natuurlijke hulpbronnen en ter bevordering van het hergebruik van

materialen, verzoeken wij u afgedankte accu's en batterijen te scheiden van andere soorten afval en voor recycling aan te bieden bij het gratis inzarmelingssysteem voor accu's en batterijen in uw omgeving.

DUP PROJECTOR

SP-D400S

① Voorzorgsmaatregelen

2 Productoverzicht

③ Verbindingen

④ Schermaanpassing

⑤ Problemen oplossen

⑥ Overige informatie

Productkenmerken | Productafbeeldingen | Afstandsbediening | Productspecificaties

Productkenmerken

Optisch mechaniek met geavanceerde DLP-technologie

• Een 1024x768-paneel is aangepast.
• Een 4-delig kleurenwiel is toegepast voor optimale kleurimplementatie.
• 280 W lamp voor betere helderheid

Levendige kleuren

- Geavanceerde beeldafstemming met nadruk op kleurverbetering - in dit toestel wordt getracht kleurcoördinatie te bereiken die voldoet aan de uitzendstandaards voor videoproductie.

Minimaal ventilatorgeluid en lichtlekkage

- De luchtstroom en plaatsing van de ventilator zijn geoptimaliseerd om het ventilatorgeluid en straallekkage te minimaliseren.

Diverse ingangspoorten

- Verbindingen met randapparaten zijn verbeterd door middel van verschillende ingangen, zoals een HDMI-aansluiting (HDCP-ondersteund), een componentingang en een PC OUT-ingang.

Instelling door de gebruiker

• Alle ingangspoorten zijn instelbaar.
• Het toestel is voorzien van een testbeeld dat kan worden gebruikt voor plaatsing en afstelling.

Productkenmerken | Productafbeeldingen | Afstandsbediening | Productspecificaties

Productafbeeldingen

Voorzijde/Bovenzijde

1. Indicators

• STAND BY (blauw lampje)
• LAMP (blauw lampje)
• TEMP (rode LED)

※ Z i e Indicatielampjes.

2. Scherpstelring

1. Ontvanger voor het signaal van de afstandsbediening

2. Lens

5. Verstelbare voetjes

U kunt de schermpositie verstellen door de verstelbare voetjes in of uit te draaien.

6. Zoomknop

Hiermee kunt u het beeld vergroten of verkleinen.

7. AAN/UIT-toets(

Hiermee zet u de projector aan of uit.

8. SOURCE-toets

Hiermee kunt u een ingangssignaal van een van de externe bronnen selecteren.

9. MENU-toets

Met deze toets kunt u een menu openen of afsluiten, of vooruitstappen binnen een menu.

10.Toetsen voor selecteren en verplaatsen

Met deze toets kunt u een item in een menu kiezen en selecteren.

De toetsen aan de bovenkant van de projector zijn tiptoetsen.

U kunt deze bedienen door ze licht met uw vingers aan te raken.

Inhoud van de verpakking

Installatiehandleiding

Garantiekaart/ Registratiekaart
(Niet overal verkrijgbaar)

Gebruiksaanwijzing op cd

Voedingskabel

Afstandsbediening / 1 batterijen (Niet overal verkrijgbaar)

Schoonmaakdoekje

Apart verkrijgbaar

D-Sub-kabel

Indicatielampjes

●: Lampje aan

●: Lampje knippert

○:Lampje uit

STAND

BY	LAMP	TEMP	Informatie
●	○		Wanneer u op de AAN/UIT-toets op de afstandsbediening of de projector drukt, verschijnt het scherm binnen 30 seconden.
●	●		De projector bevindt zich in normaal bedrijf.
●	○		Deze toestand treedt op wanneer de projector bezig is met de voorbereiding van een bewerking nadat de AAN/UIT-toets op de projector of de afstandsbediening is ingedrukt.
○	○		Met de AAN/UIT-toets schakelt u de projector weer uit. Het koelsysteem blijft aan om het binnenwerk van de projector af te koelen. (Duurt ongeveer anderhalve minuut.)
○	○		Zie handeling 1 hieronder als de koelventilator in de projector niet naar behoren werkt.
○	○		Zie handeling 2 hieronder als de beschermkap van de lamp niet goed is afgesloten.
○	○		De projector wordt automatisch uitgeschakeld op het moment dat de temperatuur binnen de projector boven de toegestane grens komt. Zie handeling 3.
●	○		Er is een probleem opgetreden bij het bedienen van de DDP IC in het apparaat. Zie handeling 4.
○	○		Er is een probleem opgetreden met de werking van de lamp. Zie handeling 5.
●	○		De lamp heeft het einde van de levensduur bereikt. Zie handeling 6.
○	○		Het geheugen van het apparaat functioneert niet naar behoren. Neem contact op met een servicecenter.
○	○		De stroomtoevoer van het apparaat functioneert niet naar behoren. Neem contact op met een servicecenter.
○	●		Er is een probleem opgetreden bij het bedienen van het kleurenwiel van het apparaat. Zie handeling 4.

Aangegeven problemen opheffen

handeling 1	Als de koelventilator niet naar behoren werkt.	Als de symptomen zich blijven voordoen nadat u de voedingskabel hebt losgehaald en weer hebt aangesloten en de projector weer hebt ingeschakeld, moet u contact opnemen met de leverancier of met ons servicecenter.
handeling 2	Als de beschermkap voor de lamp niet goed is gesloten of het sensorsysteem niet naar behoren werkt.	Controleer of de schroeven aan de onderkant van de projector goed zijn aangedraaid. Als ze niet naar behoren zijn aangedraaid, moet u contact op nemen met de distributeur of met het servicecenter.
handeling 3	Als de temperatuur in de projector te ver oploopt.	Pas de installatie van de projector aan in overeenstemming met de bovengenoemde installatievoorschriften. Laat de projector voldoende afkoelen en schakel deze opnieuw in. Als het probleem zich blijft voordoen, moet u contact opnemen met de distributeur of met het servicecenter.
handeling 4	Als het kleurenwiel niet werkt.	Haal de voedingskabel los, sluit deze weer aan en start de projector opnieuw. Als het probleem zich blijft voordoen, moet u contact opnemen met de distributeur of met het servicecenter.
handeling 5	De lamp werkt niet goed na een ongewone uitschakeling of gaat weer branden op het moment dat de projector wordt uitgeschakeld.	Schakel het toestel uit, laat het voldoende afkoelen en schakel het weer in voor gebruik. Als het probleem zich blijft voordoen, moet u contact opnemen met de distributeur of met het servicecenter.
handeling 6	Als het scherm donkerder wordt.	Controleer op het informatiescherm hoe lang de lamp is gebruikt. Als het tijd is om de lamp te vervangen, moet u contact opnemen met de distributeur of met het servicecenter.

In deze projector voor een koelventilatorsysteem gebruikt om oververhitting van het toestel te voorkomen. De koelventilator kan wat geluid afgeven. Dit heeft geen gevolgen voor de goede werking van het toestel. Ruilen of retourneren in verband met dit geluid wordt niet toegestaan.

Achterzijde

1. Ingang SERVICE
2. PC OUT-ingang
3. Ingang VIDEO IN
4. Ingang PC IN
5. Ingang S-VIDEO IN
6. Ingang COMPONENT IN
7. Ontvanger voor het signaal van de 10.Voedingsingang

afstandsbediening

| Productkenmerken | Productafbeeldingen | Afstandsbediening | Productspecificaties

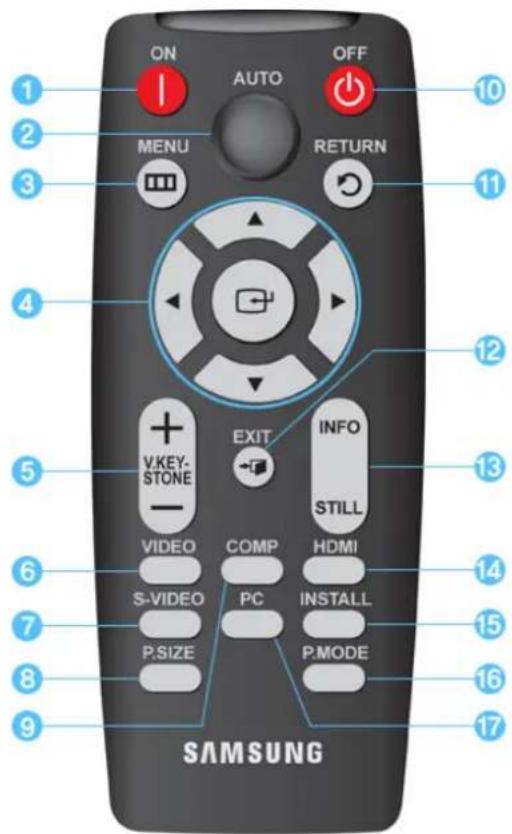

Afstandsbediening

1. ON-toets ( )
2. AUTO-toets
3. MENU (IDets
4. Verplaatsen (▲▼◄►)/ [ ]oets
5. V. KEYSTONE (+/-)(VERTICAL KEYSTONE) - toets
6. VIDEO-toets
7. S-VIDEO-toets
8. P.SIZE-toets
9. COMP-toets
10. OFF (###)
11. RETURN (1-bets
12. EXIT ( ) - loets
13. INFO STILL -toets
14. HDMI-toets
15. INSTALL-toets
16. P.MODE-toets
17. PC-toets

1.ON()

Hiermee zet u de projector aan.

1. AUTO

Hiermee wordt de Picture automatisch aangepast. Alleen beschikbaar in modus PC

1. MENU ( )

Hiermee opent u het menuscherm.

1. Verplaatsen

Hiermee kunt u menu-items kiezen en selecteren.

1. V. KEYSTONE(VERTICAL KEYSTONE) (+/-)

Gebruik dit wanneer videobeelden vervormd of gekanteld zijn.

1. VIDEO

Hiermee schakelt u over naar de modus Video.

1. S-VIDEO

Hiermee schakelt u over naar de modus S-VIDEO.

1. P.SIZE

Hiermee kunt u de grootte van het weergegeven beeld instellen.

1. COMP

Hiermee schakelt u over naar de modus COMPONENT.

1. OFF(

Hiermee zet u de projector uit.

1. RETURN

Hiermee keert u terug naar het vorige menu.

1. EXIT (→)

Hiermee kunt u het menuscherm sluiten.

1. INFO STILL

INFO: Hiermee kunt u de bronsignalen, beeldinstellingen, PC-scherminstellingen en de levensduur van de lamp controleren.

STILL: Hiermee kunt u stilstaande beelden bekijken.

1. HDMI

Hiermee schakelt u over naar de modus HDMI.

1. INSTALL

Hiermee kunt u het geprojecteerde beeld omkeren of draaien.

1. P.MODE

Hiermee selecteert u de modus Picture.

1. PC

Hiermee schakelt u over naar de modus PC.

Productkenmerken | Productafbeeldingen | Afstandsbediening | Productspecificaties

Productspecificaties

Ontwerp en specificaties van het product kunnen worden gewijzigd zonder voorafgaande kennisgeving ter verbetering van het product.

Specifications

Model SP-D400S

Grootte 16,5 mm / 0,65 inch

Paneel

Resolutie XGA (1024 x 768)

Fabrikant Texas Instrument

Type 280 W

Lamp

Levensduur 2.500 uur

Fabrikant Philips

Kleuren 18.9 M (1024 x 768 x 3 x 8bit)

Optimale

resolutie

1024 x 768 bij 60 Hz

Resolutie

Maximale

resolutie

1280 x 1024 bij 75 Hz

Ingangssignaal (beeld) Video. S-Video. Component, Analoog PC, HDMI

Ingangssignaal (synchronisatie) Afzonderlijke H/V-sync, TTL

Maximum pixelfrequentie 136,75 MHz

Diagonale schermgrootte 40 \~250 inch

Projectiebereik 1 \~10 m

Energieverbruik minder dan 350 W

Stroom

Spanning 110/220 VAC +/-10 %. 50/60 Hz +/-3 Hz

Luchtvochtigheid (10 % \~ 80 %)

Gebruiksomgeving

Temperatuur en

luchtvochtigheid

Opslag

Temperatuur -20 °C \~ 45 °C (-4 °F \~ 113 °F).

Luchtvochtigheid (5 % \~ 95 %)

Deze apparatuur van Klasse B is ontworpen voor gebruik thuis en op kantoor. Deze apparatuur is geregistreerd met betrekking tot EMI voor huishoudelijk gebruik. Het toestel mag in alle gebieden worden gebruikt Klasse A is voor gebruik op kantoor. Klasse A is voor zakelijk gebruik. Klasse B straalt minder elektromagnetische golven uit dan klasse A.

Het DMD-paneel dat wordt gebruikt in DLP-projectors bestaat uit honderdduizenden microspiegeltjes. Net als andere elementen voor visuele weergave kan het DMD-paneel enkele slechte pixels bevatten. Samsung en de fabrikant van het DMD-paneel hanteren een strenge procedure voor het herkennen en limiteren van slechte pixels en het aantal slechte pixels in de producten mag het maximum aantal dat is vastgesteld in onze standaard niet overschrijden. In zeldzame gevallen komen pixels voor die niet kunnen worden weergegeven. Dit heeft echter geen gevolgen voor de beeldkwaliteit of de levensduur van het product.

Ondersteunde weergavemodus

Formaatondersteuningsmodus

O : Formaat en overscan kan worden geconfigureerd, x : Formaat en overscan kan niet worden geconfigureerd,

△: Formaat kan worden geconfigureerd

Source (Bron)				Beeldformaat
Ingang	Type	Modus	Normaal	Zoom 1	Zoom 2	16:9
	HD	1080i	O			O
		720p	O			O
		576p	O			O
HDMI	SD	480p	O			O
		576i	O			O
		480i	O			O
	DVI	VESA		x	x
	HD	1080i	O			O
		720p	O			O
Component		576p	O			O
	SD	480p	O			O
		576i	O			O
		480i	O			O
VIDEO & S-VIDEO		576i
		480i
	HD	1080i		x	x
		720p		x	x
		576p		x	x
		480p		x	x
	SD	576i		x	x
		480i		x	x
PC		16:9		x	x
	PC	Mode
		4:3		x	x
		Mode

Modus ondersteuning positieverplaatsing

De functie position wordt niet ondersteund bij HDMI. Video en S-Video ingangssignalen.
Overscan : Uit

Source (Bron) Beeldpositie (H/V)
Ingang Type Modus Normaal Zoom 1 Zoom 2 16:9
Component	HD	1080i O O O O
		720p O O O O
	SD	576p O O O O
		480p O O O O
		576i O O O O
	HD	480i O O O O
		1080i O x x O
		720p O x x O
	SD	576p O x x O
		480p O x x O
		576i O x x O
	PC	480i O x x O
		16:9
	PC	Mode	O	x	x
		4:3
		Mode	O	x	x

Overscan : Aan

Source (Bron) Beeldpositie (H/V)
Ingang Type Modus Normaal Zoom 1 Zoom 2 16:9
Component	HD	1080i O O O O
		720p O O O O
	SD	576p O O O O
		480p O O O O
		576i O O O O
		480i O O O O

Basisinstellingen | De stroom aansluiten | Aansluiten op videoapparatuur

Basisinstellingen

De projector installeren

Plaats de projector zodanig dat de lichtbundel loodrecht op het scherm staat.

Plaats de project zodanig dat de lens op het midden van het scherm is gericht.

Als het scherm niet verticaal staat, wordt het beeld op het scherm mogelijk niet rechthoekig.

Plaats het scherm niet in een erg lichte omgeving. Als te veel licht op het scherm valt, wordt het beeld niet duidelijk op het scherm weergegeven.
Gebruik gordijnen als u het scherm in een lichte omgeving plaatst.
U kunt de project op de volgende plaatsen aanbrengen: Voor-vloer / Voor-plafond / Achter-vloer / Acht.-plaf. (De installatieposities bekijken)

Het beeld bekijken bij installatie van de projector achter het scherm:

Gebruik een halftransparant scherm.

Kies Menu > Instellingen > Installeren > Acht.-vloer

Het beeld bekijken bij installatie van de projector voor het scherm:

Plaats de projector aan de zijde vanwaar u het scherm bekijkt.

Kies Menu > Instellingen > Installeren > Voor- vloer

U kunt de grootte van het beeld binnen het zoombereik instellen met de zoomknop.

02

U kunt het beeld op het scherm scherpstellen met de scherpstelring.

Als uw product is geïnstalleerd op een plaats buiten het gespecificeerde projectiebereik (zie Schermformaat en projectieafstand), kan het beeld niet goed worden scherpgesteld.

#

Vlakzetten met de verstelbare voetjes

U kunt de projector vlak zetten met behulp van de verstelbare voetjes.

U kunt het niveau van de projector maximaal 12 mm (gemiddeld 3,4°) verstellen.

Afhankelijk van de plaatsing van de projector kan hoeksteenvervorming van het beeld optreden.

Schermgrootte en projectieafstand

Plaats de projector op een vlakke, gelijkmatige ondergrond en zet de projector met de verstelbare voetjes zo vlak mogelijk om een optimale beeldkwaliteit te verkrijgen. Als het beeld niet schero is, moet u dit afstellen met de zoomknop of scherpstelring, of de projector vooruit of achteruit verplaatsen.

Schermgrootte

[inch]

Horizontaal Verticaal Max Min Afstand

(X:mm) (Y:mm) (Z:mm) (Z:mm) (Y':mm)

30 609,6 457,2 1300 1110 57

40 812,8 609,6 1730 1480 76

50 1016.0 762.0 2150 1840 95

Deze projector is ontworpen voor een optimale beeldweergave op een schermformaat van 80\~120 inch.

Y': Afstand van het middelpunt van de lens tot de onderkant van het beeld

De PC-omgeving instellen - Controleer het volgende voordat u een computer op de projector aansluit.

1. Klik met de rechtermuisknop op de achtergrond van Windows en klik op [Eigenschappen]. Het tabblad verschijnt.

2. Klik op de tab [Instellingen] en stel de in op de genoemd in de tabel met schermmodi ondersteund door deze projector. U hoeft de instellingen voor niet te wijzigen.

3. Klik op de knop [Geavanceerd]. Er verschijnt een ander instellingenvenster.

4. Klik op de tab [Beeldscherm] en stel de in op de die wordt vermeld in de tabel met schemmodi ondersteund door deze projector. Stel de verticale en horizontale frequentie in, in plaats van de .

1. Klik op de knop [OK] om het venster te sluiten en klik op de knop

[OK] van het venster om dat venster te sluiten.

Mogelijk wordt de computer automatisch opnieuw opgestart.

1. Schakel de PC en en sluit deze aan op de projector.

Het proces kan hiervan afwijken afhankelijk van het type computer of de gebruikte Windows-versie. (Zo kan bijvoorbeeld [Eigenschappen] worden weergegeven in plaats van [Eigenschappen (R)] zoals weergegeven in 1.)
Dit toestel ondersteunt een maximale kleurkwaliteit van 24 bits per pixel bij gebruik als computerbeeldscherm.
De geprojecteerde beelden kunnen afwijken van het beeldscherm, afhankelijk van de fabrikant van het beeldscherm of de Windows-versie.
Wanneer u de projector aansluit op een computer, moet u controleren of de instellingen van de computer overeenkomen met de beeldscherminstellingen die worden ondersteund door deze projector. Anders kunnen problemen optreden met het signaal.

Basisinstellingen | De stroom aansluiten | Aansluiten op videoapparatuur

De stroom aansluiten

1. Achterzijde van de projector

Steek de voedingskabel in de voedingsaansluiting aan de achterzijde van de projector.

Aansluiten op videoapparatuur

Een dvd-speler/aftakdoos/satelietontvanger aansluiten op HDMI/DVI

01 - Aansluiten via een HDMI/DVI-kabel

Verbind de ingang [HDMI/DVI IN] aan de achterzijde van de projector via een HDMI/DVI-kabel aan op de DVI-uitgang van de dvd-speler/aftakdoos/satelietontvanger.

- Aansluiten via een HDMI-kabel

Verbind de ingang [HDMI/DVI IN] aan de achterzijde van de projector via een HDMI-kabel aan op de HDMI-uitgang van de dvd-speler/aftakdoos/satelietontvanger.

02 Wanneer de aansluiting is gemaakt, schakelt u de projector en de dvd-speler/aftakdoos/satelietontvanger in.

De projector gebruiken

01 Zet de projector aan en druk op de toets [HDMI] om te selecteren.

Een dvd-speler/aftakdoos/satelietontvanger aansluiten via component

01 Gebruik de Component-kabel om het [COMPONENT IN (Y/P B/ PR)]-aansluitpunt aan de achterkant van de projector met de Component-aansluiting aan de achterkant van de dvd-speler/aftakdoos/satelietontvanger te verbinden.

02 Nadat u de verbinding tot stand hebt gebracht, schakelt u de stroomtoevoer naar de projector en DVD-speler (of het apparaat dat is aangesloten op de digitale uitgang) in.

De projector gebruiken

01 Zet de projector aan en druk op de toets [COMP] om te selecteren.

Componentpoorten zijn aangeduid met (Y/PB/ PR), (Y, B-Y, R-Y) of (Y, Cb, Cr), afhankelijk van de fabrikant.

Aansluiten op videorecorder/camcorder

01 Verbind de ingang [VIDEO IN (geel)] van de projector via een videokabel met de uitgang VIDEO OUT (geel) van de videoapparatuur.

- Als de videoapparatuur is voorzien van een S-VIDEO-uitgang, kunt u deze verbinden met de ingang [S-VIDEO IN] van de projector.

Bij gebruik van een S-VIDEO-verbinding krijgt u een betere beeldkwaliteit.

02 Nadat u de apparaten op elkaar hebt aangesloten, sluit u de projector en de videorecorder aan op de voedingsbron.

De projector gebruiken

01 Zet de projector aan en druk op de toets [VIDEO] om

02 Verbind de projector en de videoapparatuur via een -kabel en druk op de toets [S-VIDEO] om S-Video te selecteren.

Als de modus Video niet beschikbaar is, moet u controleren of de videokabel naar behoren is aangebracht.

Controleer of de projector en de videoapparatuur is uitgeschakeld voordat u kabels aansluit.

De projector ondersteunt geen geluid. (Voor geluid hebt u een afzonderlijk geluidssysteem nodig.)

Aansluiten op een computer

01 Verbind de poort [PC IN] aan de achterzijde van de projector via een PC-videokabel met de beeldschermuitgang van de computer.
02 Nadat alle aansluitingen zijn aangebracht, sluit u de voedingskabels aan op de projector en de computer.

Dit product ondersteunt plug-and-play. U hoeft geen stuurprogramma op uw pc te installeren.

De projector gebruiken

01 Zet de projector aan en druk op de toets [PC] om te selecteren. Als de modus PC niet beschikbaar is, moet u controleren of de PC-videokabel naar behoren is aangesloten.
02 Zet de computer aan. Zonodig moet u de PC-omgeving instellen.
03 Stel het scherm af.(Automatische afstelling)

Het geluid wordt weergegeven via de computerluidsprekers.

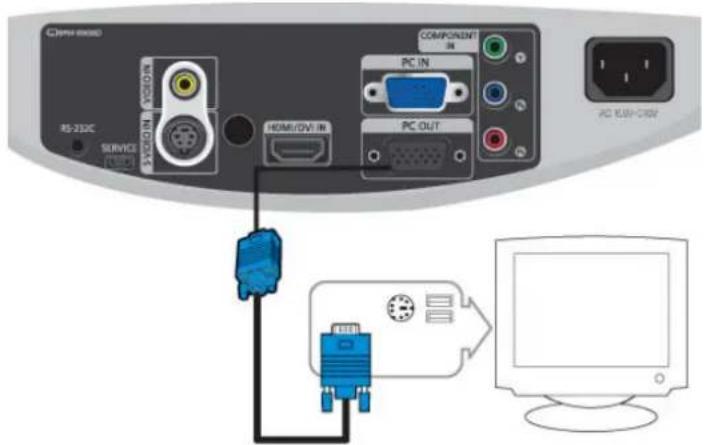

Video-apparaten aansluiten (bijvoorbeeld een monitor of tv).

01 - Als u de D-sub-ingang (analoog) gebruikt via een ander video-apparaat (bijvoorbeeld een monitor of tv). Sluit met een D-sub-kabel de PC OUT-ingang van de projector aan op de D-sub-ingang van het video-apparaat.
02 Schakel na aansluiting de projector en het video-apparaat in (bijvoorbeeld een monitor of tv).

De functie PC OUT werkt alleen als de projector aangesloten is op een extern apparaat via de [PC IN]-ingang.

DLP PROJECTOR SP-D400S

Invoer | Beeld | Instellingen | Optie

Invoer

Solid dark gray rectangle with no visible text, symbols, or features.

* Klik op de toets Afspelen(●)/Stoppen(●) in het onderstaande veld om het videobestand te bekijken.

Schermafstelling Beschrijving

Afspelen/ Stoppen

Bronlijst U kunt selecteren welk op de projector aangesloten apparaat moet worden weergegeven.

Naam wijzigen U kunt de namen van de apparaten die op de projector zijn aangesloten wijzigen.

| Invoer | Beeld | Instellingen | Optie

Solid dark gray rectangle with no visible text, symbols, or features.

* Klik op de toets Afspelen(☐)/Stoppen(☐) in het onderstaande veld om het videobestand te bekijken.

Schermafstelling Beschrijving

Afspelen/

Stoppen

Modus Selecteer een scherminstelling die geschikt is voor de projector of wijzig de schermmodus zoals vereist.

1) Modus

- Dynamisch

Selecteer deze modus voor een helderder en scherper beeld dan in de standaardmodus.

- Standaard

Dit is de beeldmodus die is geoptimaliseerd voor het standaard uitzendsignaal.

- Monitor 1

Dit is de meest heldere beeldmodus voor presentaties.

- Monitor 2

Dit is de beeldmodus waarbij de helderheid is geoptimaliseerd voor tekstweergave.

Modus

- Film

Dit is de beeldmodus die is geoptimaliseerd voor het bekijken van films in een donkere omgeving.

- Spelcomputer

Selecteer dit voor een levendigere spelervaring.

- Sport

Biedt een optimale beeldkwaliteit voor sport. De functie biedt sensationeel beeld.

- Gebruiker

Selecteer een van deze opties als u het scherm wilt bekijken in een aangepaste schermmodus.

2) Contrast : Hiermee kunt u het contrast tussen het onderwerp en de achtergrond aanpassen.

3) Helderheid : Hiermee kunt u de helderheid van het gehele beeld aanpassen.

4) Scherpte : U kunt de aftekening van het onderwerp scherper of minder scherp laten weergeven.

5) Kleur : Hiermee kunt u de kleuren lichter of dieper maken.

▶ U kunt de Kleur alleen aanpassen in de modi [S-Video] en [Video].

6) Tint : Hiermee kunt u een natuurlijkere kleurweergave van onderwerpen verkrijgen

Contrast Helderheid

Scherpte Kleur

Tint

	door verstering van de groen- en roodweergave.► U kunt de tint alleen aanpassen in de modi [S-Video] en [Video].
	7) Kleurtemperatuur : U kunt de tint van het gehele scherm aan uw behoeften aanpassen.► Dit kan niet worden gebruikt in de modi [Monitor 1] en [Sport].- 5500K : Deze optie levert een optimale beeldkwaliteit bij zwart-wit films.- 6500K : Dit is de kleurtemperatuur die wordt toegepast voor de meeste filmproducties en die de meest nauwkeurige kleurweergave biedt.- 8000K : Dit is de aangewezen kleurtemperatuur voor lichte omgevingen en wordt toegepast in de weergavemodus Dynamisch. De scherpte en helderheid worden benadrukt.- 9300K : Dit is de aangewezen kleurtemperatuur voor plaatsen met veel licht, zoals een winkel.1) Kleurtemperatuur 5) R-Basis2) R-Niveau 6) G-Basis3) G-Niveau 7) B-Basis4) B-Niveau	KleurtemperatuurR-NiveauG-NiveauB-NiveauR-BasisG-BasisB-Basis
	8) Gamma : Dit is een beeldcompensatiefunctie voor het regelen van de instellingen in overeenstemming met de video-eigenschappen.► Dit kan niet worden gebruikt in de modi [Monitor 1] en [Sport].- F i l m : De gamma-modus voor films.- Video : De standaard gamma-modus die overeenkomt met een tv-scherm.- Beeld : De gammamodus voor het pc-scherm en voor heldere video's.	Gamma
	9) Opslaan : Hiermee kunt u uw eigen beeldinstellingen opslaan.	Opslaan
	10) Reset : Hiermee kunt u de fabrieksinstellingen voor de modus herstellen.	Reset
Formaat	U kunt een schermformaat selecteren dat overeenkomt met het scènetype.► Zie "Formaatondersteuningsmodus".1) Normaal1) Zoom 12) Zoom 23) 16:9	[IMAGE]
Positie	Hiermee kunt u de schermpositie afstellen als deze niet is uitgelijnd.► Zie "Modus ondersteuning positieverplaatsing".	[IMAGE]
Dig. ruisfilter	Als u een stippellijn ziet of het scherm trilt. kunt u de beeldkwaliteit verbeteren door het ruisfilter in te schakelen.1) Uit2) Aan	[IMAGE]
Zwartniveau	Met de functie Zwarting kunt u het lichtniveau instellen van het donkerste gedeelte van het videosignaal, zodat de donkere delen van het scherm duidelijk worden weergegeven.► Het Zwarting kan alleen worden geselecteerd in de modi [Video],[S-Video] en [HDMI].► Voor modi [Video] en [S-Video]1) OIRE : Hiermee stelt u het lichtniveau van het donkerste gedeelte van het videosignaal in op laag. Als deze instelling niet overeenkomt met het ingangssignaal, oogt het donkere scherm melkwit.2) 7.5IRE : Hiermee stelt u het lichtniveau van het donkerste gedeelte van het videosignaal in op hoog. Als deze instelling niet overeenkomt met het ingangssignaal, loopt het donkere scherm dicht en wordt het mogelijk niet goed weergegeven.► Voor modus [HDMI]1) Laag : Hiermee stelt u de standaardinstelling voor de helderheid van donkeresignalen in op een lage instelling.Als het invoersignaal van het type 'HDMI-Video' is, worden onduidelijke schermen normaal weergegeven.2) Normaal : Hiermee stelt u de standaardinstelling voor de helderheid van donkere signalen in op een hoge instelling.Als het invoersignaal van het type 'HDMI-PC' is, worden donkere schermen helder weergegeven.	[IMAGE]
Overscan	Met deze functie kunt u de rand van het beeld wegsnijden als onnodige informatie, beelden of ruis langs de rand van het beeld worden weergegeven.► Zie "Formaatondersteuningsmodus".1) Uit2) Aan
Filmmodus	Met deze functie kunt u tijdens het bekijken van een film een weergavemodus instellen die is geoptimaliseerd voor het weergeven van films. De filmmodus biedt optimale weergave-instellingen voor films.► De Filmmodus wordt alleen ondersteund voor [Video], [S-Video] en [Component].1) Uit2) Aan
PC	Elimineert of vermindert ruis die een instabiel beeld veroorzaakt, zoals het trillen van het scherm. Als de ruis niet kan worden verwijderd met fijnafstelling, moet u de frequentie instellen op het maximum en de fijnafstelling nogmaals uitvoeren.
	Alleen geactiveerd in een PC-omgeving.1) Autom. afstellen : Hiermee kunt u de frequentie en fase van het computerscherm automatisch laten afstellen.2) Grof : Hiermee kunt u de frequentie aanpassen als u verticale lijnen op het computerscherm ziet.3) Fijn : Hiermee kunt u het computerscherm fijnafstellen.4) Reset : Met deze functie kunt u de instellingen van met menu PC terugzetten naar de standaard fabrieksinstellingen.
Zoom	Een bepaald gedeelte van het scherm kan worden vergroot, om dat deel in detail te kunnen bekijken.1) ×12) ×23) ×4

| Invoer | Beeld | Instellingen | Optie

Instellingen

* Klik op de toets Afspelen(●)/Stoppen(●) in het onderstaande veld om het videobestand te bekijken.

Schermafstelling	Beschrijving	Afspelen/Stoppen
Installeren	Het geprojecteerde beeld kan verticaal en horizontaal worden omgekeerd voor situaties waar normale installatie niet mogelijk is.
	1) Voor-vloer : Normaal beeld2) Voor-plafond : Horizontaal en verticaal omgekeerd beeld3) Acht.-vloer : Horizontaal omgekeerd beeld4) Acht.-plaf. : Verticaal omgekeerd beeld
Lichtmodus	U kunt de helderheid van het beeld instellen door regeling van de hoeveelheid licht die door de lamp wordt gegenereerd.
	1) Eco : Met deze functie kunt u het lichtniveau van de lamp zodanig instellen dat het beeld ook in een donkere omgeving prettig voor de ogen is. Deze instelling spaart daarnaast energie en verlengt de levensduur van de lamp.2) Helder : Deze instellingen versterkt de helderheid in omstandigheden met relatief veel licht. Aangezien deze instelling het lichtniveau van de lamp verhoogt, ervaart u mogelijk meer geluid van het koelsysteem voor de projector.	EcoHelder
V-hoeksteen	Als video scenes misvormt of gekanteld zijn, kunt u dit compenseren met gebruik van de verticale hoeksteen-functie.
Achtergrond	Wanneer er geen signaal is van het zendstation of het externe apparaat dat aan de projector is gekoppeld, wordt het scherm blauw of zwart.Bij ontvangst van een signaal verdwijnt de bureaubladachtergrondkleur en wordt er een normaal scherm weergegeven.
	1) Blauw2) Zwart
Testpatroon	Dit patroon wordt gegenereerd door de projector zelf, U kunt dit patroon gebruiken voor de installatie van de projector.
	1) Kruis : U kunt controleren of het beeld wel of niet vertekend is.2) Schermformaat : U verwijzen naar schermformaten als 1,33 : 1 of 1,78 : 1.3) Rood : Rood scherm voor kleurafstelling.4) Groen : Groen scherm voor kleurafstelling.5) Blauw : Blauw scherm voor kleurafstelling.6) Wit : Wit scherm voor kleurafstelling.7) 6500K_Wit : Wit scherm met de felst mogelijke witte kleur.
	► De kleuren rood/groen/blauw van de testpatronen zijn uitsluitend bestemd voor de kleurafstellingsprocedures en komen mogelijk niet overeen met de kleuren die in werkelijkheid worden weergegeven tijdens de videoweergave.

Optie

* Klik op de toets Afspelen(●)/Stoppen(●) in het onderstaande veld om het videobestand te bekijken.

Schermafstelling Beschrijving

Afspelen/ Stoppen

Taalkeuze U kunt instellen welke taal moet worden gebruikt voor het schermmenu.

Menuoptie De instellingen van het menu kunnen worden aangepast.

1) Positie : Het menu kan worden verplaatst (omhoog/omlaag/links/rechts).
2) Transparant : Selecteert de transparantie van het menu.

1) Ondoorzichtig
2) Hoog
3) Middel
4) Laag

3) Tijd weergeven : U kunt instellen hoe lang het menu moet worden weergegeven.

1) 5 sek 5) 90 sek

Auto inschakelen 1) Aan: Wanneer het apparaat op het stroomnet is aangesloten, werkt het product

automatisch.

2) Uit: Wanneer het apparaat op het stroomnet wordt aangesloten, bevindt het zich in de stand-bystand. Druk op de Power-knop op het bedieningspaneel of op de afstandsbediening om het apparaat te gebruiken.

Slaaptimer

1) Uit : Werkt onafgebroken totdat het apparaat handmatig wordt uitgeschakeld.

2) 10 min/20 min/30 min : Wanneer de geconfigureerde tijd is verstreken, schakelt de projector naar stand-by.

Deze functie wordt alleen uitgevoerd wanneer de status Geen signaal wordt behouden.

Informatie

U kunt de signalen van externe invoerbronnen, de beeldinstellingen, de instellingen voor het computerbeeld en de gebruikstijd van de lamp controleren.

DLP PROJECTOR

SP-D400S

Controlelijst voor het rapporteren van een probleem

Installeren en aansluiten

Symptoom Oplossing

Geen stroom.

Ik wil mijn projector aan het plafond monteren.

Externe bron is niet geselecteerd.

- Controleer de kabelaansluitingen.

- De steun voor installatie aan het plafond is apart verkrijgbaar. Neem contact op met uw plaatselijke leverancier.

- Zorg ervoor dat de aansluitkabel (video) goed is aangesloten op de juiste poort. Het apparaat is alleen beschikbaar mits deze goed zijn aangesloten.

Menu en afstandsbediening

Symptoom Oplossing

Afstandsbediening werkt niet.

- Controleer of de afstandsbediening op de juiste afstand en de juiste hoek wordt gehouden. Verwijder obstakels tussen de afstandsbediening en het apparaat.

- Het direct richten van licht van drieweg lampen if andere verlichting op de sensor van de projector kan de gevoeligheid van de sensor beïnvloeden en de afstandsbediening beschadigen.

- Controleer of de batterij van de afstandsbediening niet leeg is.

- Controleer of de indicator bovenop de projector in ingeschakeld.

Ik kan geen menu selecteren.

- Controleer of het menu in grijs wordt weergegeven. Menu's kunnen niet in grijs worden weergegeven.

Scherm en externe bron

Symptoom Oplossing

Afbeeldingen worden niet weergegeven.

• Zorg ervoor dat het netsnoer goed is aangesloten.

- Zorg ervoor dat u de juiste invoerbron hebt geselecteerd.

- Controleer of de kabels goed zijn verbonden met de poorten aan de achterzijde van de projector.

- Controleer de batterijen van de afstandsbediening.

- Zorg ervoor dat de instellingen voor en niet te laag zijn.

Slechte kleur.

• en instellen.

Afbeeldingen zijn niet duidelijk.

• Pas de focus aan.

- Controleer of de projector te ver of te dicht bij het scherm staat.

Raar geluid.

- Neemt u contact op met uw servicecentrum als het vreemde geluid aanhoudt.

De inbedrijfs-Led brandt.

- Onderneem actie met betrekking tot de inhoud van de tegenmaatregelen bij abnormaal functionerende LED's.

Op het scherm verschijnen lijnen.

- Er kunnen lijnen voorkomen in PC-modus in het geval van discrepantie in frequentie. Pas de verticale frequentie van uw videokaart bij de geavanceerde schermeigenschappen.

Kan geen beeld van externe apparaten zien.

- Controleer de bediening van het externe apparaat en controleer of de instelbare eigenschappen zoals Brightness en Contrast enz. van het projectormenu zijn gewijzigd.

Er wordt alleen een blauw scherm weergegeven.

Scherm verschijnt in zwart/wit of ongewone kleuren/scherm is te donker of te licht.

• Sluit de externe apparaten zorgvuldig aan. Controleer de kabelaansluitingen nogmaals.
• Instelbare onderdelen van het menu Aangepast beeld zijn goed ingesteld.
• Voer uit als u de fabrieksinstellingen wilt herstellen.

DLP PROJECTOR

SP-D400S

Overige informatie

① Voorzorgsmaatregelen
② Productoverzicht
③ Verbindingen

④ Schermaanpassing
⑤ Problemen oplossen
6 Overige informatie

| Behandeling en onderhoud | Contact opnemen met SAMSUNG WORLDWIDE | Overig | Rechten

Behandeling en onderhoud

De buitenkant en de lens van de projector reinigen

Reinig de projector met een zachte, droge doek.

Reinig de projector niet met ontvlambare stoffen als wasbenzine, thinners of een natte doek. Hierdoor kunnen problemen ontstaan.
Raak de projector niet aan met een nagel of ander scherp object. Dit kan krassen op het oppervlak veroorzaken.

Het binnenwerk van de projector reinigen

Neem contact op met het service center of de distributeur voor reiniging van het binnenwerk. (Niet kosteloos)

Neem contact op met de distributeur of een servicecenter als stof of andere substanties in de projector zijn terechtgekomen.

Let op bij het vervangen van de lamp

De lamp van de projector is een verbruiksartikel. Voor de beste prestaties moet u de lamp vervangen in overeenstemming met de gebruiksduur. Op het informatiescherm kunt u zien hoe lang de lamp is gebruikt (INFO-toets).
Gebruik de aanbevolen lamp voor vervanging. De specificaties van de lamp worden vermeld in de gebruiksaanwijzing. Vervang de lamp door hetzelfde model als welke is geleverd bij de projector.

• Modelnaam lamp : 280W Philips fusion lamp
• Fabrikant : Philips Lighting
• Levensduur lamp : 2500 uur
• Lamptype : 280W UHP

Controleer voordat u de lamp vervangt of de stekker uit het stopcontact is gehaald.
Ook nadat de stekker uit het stopcontact is gehaald blijft de lamp heet. Laat de lamp ten minste een uur afkoelen voordat u deze vervangt.
De lamp bevindt zich linksachteraan in de projector.
Voordat u de projector omdraait om de lamp te vervangen, moet u de projector bedekken met een zachte doek en deze op een vlakke ondergrond leggen.
Houd de oude lamp uit de buurt van ontvlambare stoffen en buiten het bereik van kinderen. Er bestaat gevaar op brand en verwonding.
Verwijder vuil en verontreinigingen rond en in de lampeenheid met een geschikt stofzuigapparaat.
Raak tijdens het behandelen van de lamp geen van de onderdelen ervan aan, met uitzondering van de handgrepen. Als u de lamp niet goed behandelt, kan dit gevolgen hebben voor de beeldkwaliteit en de

levensduur van de lamp.

De projector werkt niet naar behoren als de kap niet volledig wordt vastgezet nadat de lamp is vervangen. Raadpleeg de indicatielampjes als de projector niet normaal functioneert.

Procedure voor vervanging van de lamp

1 De lamp is erg heet en werkt op een hoge spanning. Laat de lamp ten minste een uur afkoelen nadat u de stekker uit het stopcontact hebt gehaald alvorens u de lamp vervangt.

2 De lamp bevindt zich onderop het apparaat. Zet het apparaat met de onderkant naar boven en verwijder de schroeven waarmee de lamp op zijn plaats wordt gehouden. * Wanneer u het apparaat ondersteboven zet, doe dit dan op een zachte ondergrond zodat er geen krassen op het apparaat ontstaan.

3 Schuif de behuizing open in de richting van de pijl, zoals weergegeven.

4 Verwijder de schroeven zoals aangegeven in de afbeelding.

5 Licht de handgrepen van de lamp op, zoals aangegeven in de afbeelding, en trek de lamp aan de handgrepen uit het apparaat.

Het plaatsen van de nieuwe lamp gaat in de omgekeerde volgorde.

Behandeling en onderhoud | Contact opnemen met SAMSUNG WORLDWIDE | Overig | Rechten

Contact opnemen met SAMSUNG WORLDWIDE

Als u vragen of opmerkingen hebt over Samsung-producten, kunt u contact opnemen met een SAMSUNG Customer Care Center.

North America

U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com/us

CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com/mx

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

0800-124-421

BRAZIL 4004-0000 http://www.samsung.com/br

CHILE 800-SAMSUNG(726-7864) http://www.samsung.com/cl

COLOMBIA 01-8000112112 http://www.samsung.com/co

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

HONDURAS 800-7919267 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

NICARAGUA 00-1800-5077267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) http://www.samsung.com/latin

VENEZUELA 0-800-100-5303 http://www.samsung.com/latin

Europe

AUSTRIA	0810 - SAMSUNG(7267864, € 0.07/min)	http://www.samsung.com/at
BELGIUM	02 201 2418	http://www.samsung.com/be (Dutch)http://www.samsung.com/be_fr(French)
CZECH REPUBLIC	800 - SAMSUNG (800-726786)	http://www.samsung.com/cz

Distributor pro Českou republiku:

Een bestaand zendsignaal dat wordt uitgezonden door een zendstation met gebruikmaking van de NTSC-standaard.

ANTENNA IN-poort

Dit is de poort waarop een tv-antenne kan worden aangesloten via een coaxiale kabel. Wordt in het algemeen gebruikt voor het bekijken van openbare uitzendingen.

Zwarting

Zwarting stelt het lichtniveau van het donkerste gedeelte van het videosignaal in op de zwartingsmogelijkheden van het scherm, zodat donkere beelden duidelijk worden weergegeven. Als deze instelling niet overeenkomt met het ingangssignaal, loopt het donkere scherm dicht en wordt het mogelijk niet goed weergegeven of oogt het donkere scherm melkachtig wit.

Kabeluitzending

Bij kabeluitzendingen worden programma's via de kabel uitgezonden in plaats van via radiogolven. Voor het bekijken van kabeluitzendingen moet u een abonnement nemen bij de plaatselijke kabelmaatschappij en een aanvullende ontvanger installeren.

Kleurenstandaard

Een vastgestelde kleurenstandaard die wordt bepaald door de uitzendstandaard die in het corresponderende land of gebied wordt gebruikt.

Kleurtemperatuur

Kleurtemperatuur is een vereenvoudigde wijze voor het karakteriseren van de spectrale eigenschappen van een lichtbron. Een lage kleurtemperatuur impliceert een warmer (meer geel/rood) licht en een hogere kleurtemperatuur impliceert een kouder (meer blauw) licht.

COMPOSITE IN-poort

De COMPOSITE IN-poort is een algemene ingangspoort voor video (geel). Kleurtoon en helderheid lopen via dezelfde 75 Ohm kabel.

COMPONENT-poort (groen, blauw, rood)

Bij de Component-poort wordt het helderheidssignaal afzonderlijk verzonden. Deze aansluiting biedt de beste beeldkwaliteit van alle aansluittypen.

Digitale uitzending

Een digitale uitzending is een televisiesignaal dat is gedigitaliseerd en worden verzonden volgens de geldende specificaties voor digitale uitzendingen.

DVD (Digital Versatile Disc)

Een DVD is een mediaschijf met hoge capaciteit ter grootte van een compact disc waarop multimediagegevens, zoals video, spellen, geluidstoepassingen, enzovoort kunnen worden opgeslagen met de beeldcompressietechnologie MPEG-2.

DLP is een digitale weergavetechnologie, ontwikkeld door het Amerikaanse bedrijf TI (Texas Instruments), waarbij gebruik wordt gemaakt van een DMD-paneel.

DLP HD2, DC2, DC3

Dit is een classificering van DMD-panelen.

DMD (Digital Micromirror Device)

Een DMD-paneel is een toepassing van DMP-technologie. Het is opgebouwd uit microscopische spiegeltjes, waarbij elk spiegeltje een pixel vertegenwoordigt.

Externe ingang

De externe ingang is bestemd voor het aansluiten van videoapparaten zoals een VCR, camcorder, digitale tv-decoder, DVD-speler, enzovoort als videobron voor de projector.

Gamma-modus

De gamma-modus compenseert het videosignaal dat is geproduceerd voor analoge weergaveapparaten zoals een traditionele beeldbuis zodat het videosignaal duidelijk kan worden weergegeven op een digitaal weergaveapparaat.

HDMI

▶ HDMI (High-Definition Multimedia Interface), is een interface waarmee digitale audio- en video-signalen kunnen worden verzonden met een enkele kabel.

▶ Het verschil tussen HDMI en DVI is dat het HDMI-apparaat kleiner in formaat is en dat de HDCP-coderingsfunctie (High Bandwidth Digital Copy Protection) daarop is geinstalleerd.

Overscan

Overscan snijdt de randen van het beeld als zich daar ongewenste informatie, beelden of ruis bevinden. Bij zeer slechte videosignalen kan het voorkomen dat enkele ongewenste videosignalen op het scherm worden weergegeven.

RS-232C-poort (service-ingang)

Deze poort is toegevoegd voor servicedoeleinden. Deze poort maakt datacommunicatie mogelijk volgens de communicatiestandaard RS-232C.

S-Video IN-poort

Dit wordt Super Video genoemd. S-Video een een type videosignaal waarbij de signalen voor kleur en helderheid zijn gescheiden om een betere beeldkwaliteit te kunnen realiseren.

Satellietuitzending

Satellietuitzendingen worden uitgezonden via een satelliet, zodat het programma overal kan worden bekeken met een hoge beeld- en geluidkwaliteit. Er worden ongeveer 100 kanalen aangeboden, inclusief openbare zendstations. Voor het bekijken van satellietuitzendingen hebt u een aanvullende ontvanger nodig.

| Behandeling en onderhoud | Contact opnemen met SAMSUNG WORLDWIDE | Overig | Rechten |

Rechten

De informatie in dit document kan zonder voorafgaande kennisgeving worden gewijzigd. © 2008 Samsung Electronics Co., Ltd. Alle rechten voorbehouden.

Het is strikt verboden het product op welke manier dan ook te reproduceren zonder schriftelijke toestemming van Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd. stelt zich niet aansprakelijk voor fouten of voor incidentele schade of gevolgschade die verband houdt met de levering, prestatie en het gebruik van dit materiaal.

DLP PROJECTOR SP-D400S
