Producttype	Videoprojector
Merk	Samsung
Model	SP-H500
Resolutie (panelen)	1024 x 576 (DLP ED2)
Lamp	250 W UHP, levensduur 2000 uur (model BP47-00010A)
Helderheid	600 ANSI lumen
Contrastverhouding (bioscoopmodus)	2000:1
Afmetingen (B x D x H)	384 x 425 x 177 mm
Gewicht	9,0 kg
Voeding	AC 100-240 V, 50/60 Hz
Stroomverbruik	350 W
Invoerpoorten	DVI-D (HDCP), PC (15-pins D-Sub), 2x Component (Y/Pb/Pr), S-Video, Composite, RS-232C
Ondersteunde videoformaten	480i/p, 576i/p, 720p, 1080i, NTSC, PAL, SECAM
Beeldverwerking	DNle (Digital Natural Image engine), filmmodus, overscan, beeldformaten (volledig/zoom/4:3)
Projectieafstand (40-200 inch)	1,3 – 8,8 m
Schermgrootte (diagonaal)	40 – 200 inch
Keystone-correctie	Verticaal (softwarematig, -50 tot +50)
Lensverschuiving	Handmatig (binnen lensbereik)
Geluidsniveau (theatermodus)	Min. 28 dB
Afstandsbediening	Met achtergrondverlichting, bereik 7-10 m (30° hoek)
OSD-talen	Nederlands, Engels, Duits, Frans, Spaans e.a.
Beeldmodi	Dynamisch, Standaard, Film1/2, Gebruiker1/2/3, Aangepast
Kleurtemperatuur	5500K, 6500K, 8000K, 9300K + handmatig
Onderhoud	Lens reinigen met droge zachte doek; lamp vervangen na 2000 uur of bij verminderde helderheid; binnenreiniging door vakman
Veiligheidswaarschuwingen	Niet in lens kijken; lamp wordt zeer heet; na uitschakelen 30 min. laten afkoelen; stroom uitschakelen voor lampvervanging
Milieu	Werktemperatuur 0-40°C, luchtvochtigheid 10-80%; opslag -20-45°C, 5-95%

Veelgestelde vragen - SP-H500 SAMSUNG

De projector geeft geen beeld. Wat moet ik doen?

Controleer eerst of het netsnoer goed is aangesloten en de aan/uit-schakelaar aan de achterzijde op '–' staat. Druk op de POWER-toets op de projector of op de afstandsbediening. Zorg dat de juiste ingangsbron is geselecteerd (bv. COMP.1, DVI, PC). Als het probleem aanhoudt, controleer dan de aangesloten kabels en of het externe apparaat is ingeschakeld.

Het beeld is wazig of onscherp. Hoe los ik dit op?

Draai aan de focusring op de lens om het beeld scherp te stellen. Gebruik de zoomknop om de beeldgrootte aan te passen. Zorg dat de projector op de juiste afstand van het scherm staat (zie de tabel in de handleiding). Vermijd het gebruik van de keystone-correctie waar mogelijk.

De afstandsbediening werkt niet meer. Wat kan ik doen?

Controleer of de batterijen in de afstandsbediening niet leeg zijn en of ze correct zijn geplaatst. Houd de afstandsbediening binnen een hoek van 30° en op een afstand van 7-10 meter. Zorg dat er geen obstakels tussen de afstandsbediening en de sensor op de projector staan. Vermijd direct zonlicht of felle lampen op de sensor.

Hoe vervang ik de lamp van de projector?

Schakel de projector uit en haal de stekker uit het stopcontact. Laat de lamp minimaal 30 minuten afkoelen. Draai de schroef van de lampkap los, open de kap, draai de drie bevestigingsschroeven los, pak de lamphendel vast en trek de lamp eruit. Plaats de nieuwe lamp (model BP47-00010A) in omgekeerde volgorde. Zorg dat de kap goed sluit, anders werkt de projector niet.

Het beeld is vervormd (trapezium). Hoe corrigeer ik dit?

Gebruik de keystone-correctie (verticale trapeze) via de knop V.KEYSTONE op de afstandsbediening of via het menu Instellingen > Projectiehoek. Voor een optimaal beeld plaatst u de projector loodrecht op het scherm. Draai aan de verstelbare voeten om de projector waterpas te zetten.

Kan ik de projector aan het plafond monteren?

Ja, u kunt de projector aan het plafond bevestigen met een optionele plafondsteun. Nadat u de projector heeft gemonteerd, stelt u via het menu Instellingen > Installeren de juiste modus in: Voor-plafond of Achter-plafond afhankelijk van de projectierichting. Neem contact op met uw dealer voor de juiste montagebeugel.

Welke aansluitingen heb ik voor een dvd-speler?

Sluit de dvd-speler aan op een van de Component-ingangen (COMP.1 of COMP.2) met een componentkabel (Y/Pb/Pr). Druk op de afstandsbediening op COMP.1 of COMP.2 om de juiste bron te selecteren. Als de dvd-speler een DVI-uitgang heeft, kunt u ook de DVI-D-ingang gebruiken.

De projector maakt veel lawaai. Is dat normaal?

De projector heeft een koelventilator, die tijdens gebruik ruis kan produceren. In de theatermodus is het geluidsniveau minimaal (28 dB). Als het geluid plotseling toeneemt of abnormaal klinkt, kan er een defect zijn. Schakel de projector uit en neem contact op met een technicus.

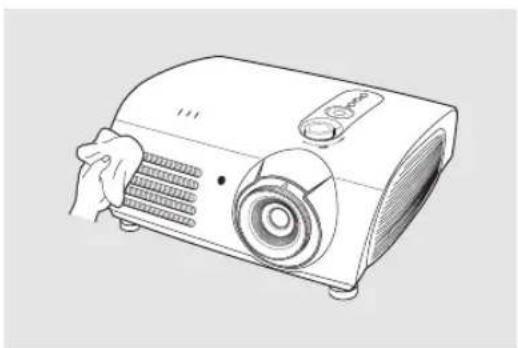

Hoe reinig ik de lens van de projector?

Gebruik een droge, zachte doek om de lens voorzichtig schoon te vegen. Gebruik geen agressieve schoonmaakmiddelen zoals benzeen of thinner, en raak de lens niet met uw vingers aan om krassen te voorkomen. Voor interne reiniging dient u contact op te nemen met een gekwalificeerde technicus.

Wat moet ik doen als het lampindicatielampje rood knippert?

Een knipperende rode TEMP-lamp duidt op een oververhitting of een probleem met de koeling. Laat de projector afkoelen en controleer of de ventilatieopeningen niet geblokkeerd zijn. Als de LAMP-lamp (blauw) knippert, kan de lamp defect zijn of moet deze worden vervangen. Raadpleeg de handleiding voor verdere stappen.

GEBRUIKSAANWIJZING SP-H500 SAMSUNG

Gebruikershandleiding

SP-H700/H710/H500

Inhoudsopgave

Voorbereiding

Eigenschappen en ontwerp 4

Waarschuwing voor gebruik en

vervanging lamp....5

Projector en accessoires

Voor-/bovenzijde en accessoires....8

Achterzijde en kabels 10

Toetsen van de afstandsbediening....11

Bediening van de afstandsbediening....12

Installatie en basisinstellingen

Plaatsing en inschakelen 14

Kanteling instellen met verstelbare voeten .....17

Lensknop gebruiken 18

Schermformaat en projectieafstand ....19

Aansluitingen en broninstellingen

Voordat u aansluit 22

Aansluiten op videoapparatuur

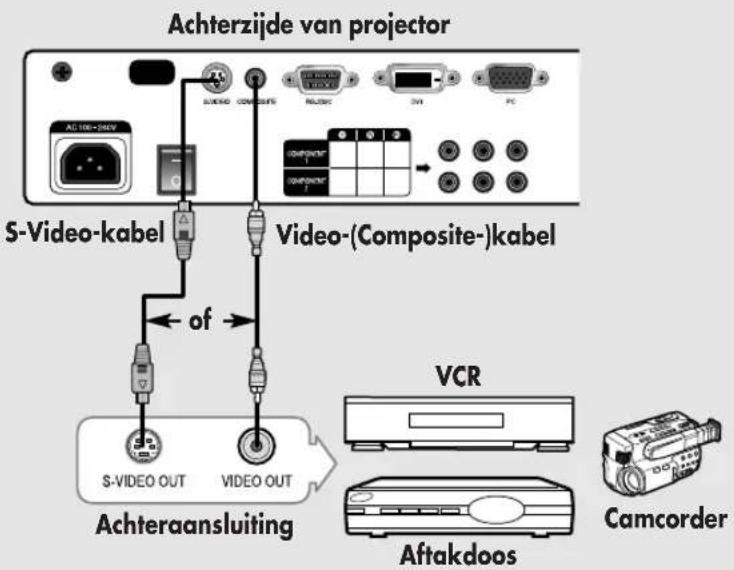

Aansluiten op VCR/Camcorder/Aftakdoos......23

Aansluiten op DVD-speler 24

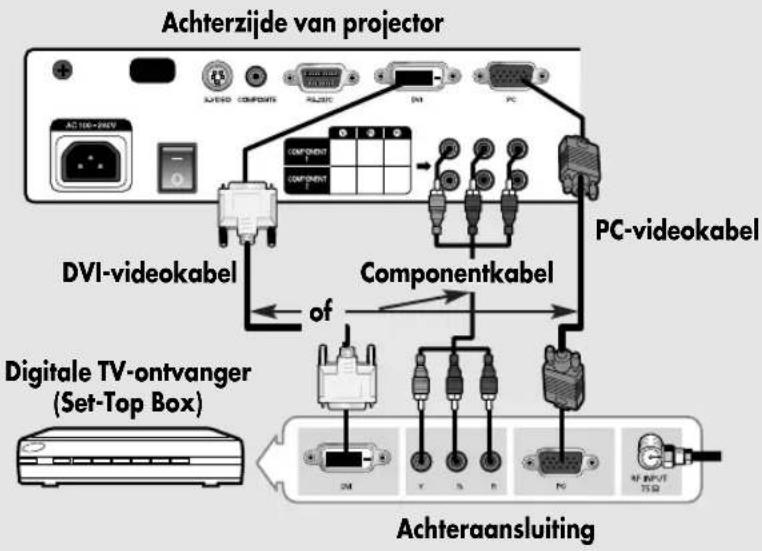

Aansluiten op digitale TV-ontvanger 25

Externe invoerbron instellen....26

Naam toewijzen aan externe aansluitingen ....27

Beeldaanpassing

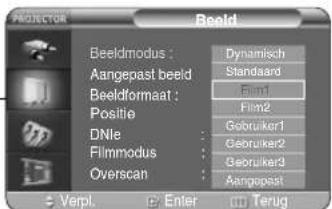

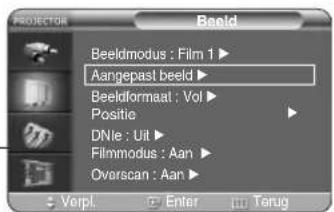

Beeldmodus selecteren ....30

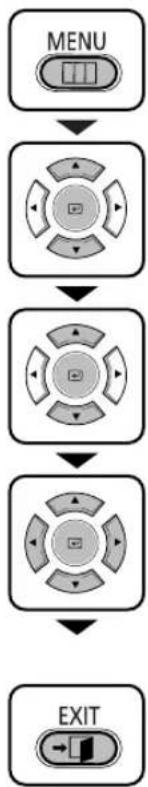

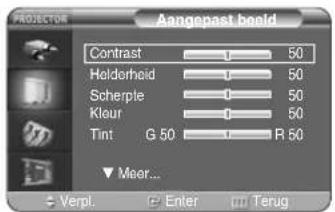

Aangepaste beeldinstellingen....31

De kleurenstandaard wijzigen 32

Kleurtemperatuur selecteren en aanpassen ....33

Gammacorrectie ....34

Aangepaste beeldinstellingen opslaan ....35

DNle instellen 36

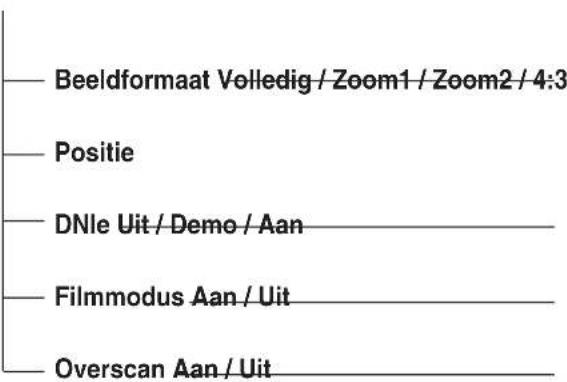

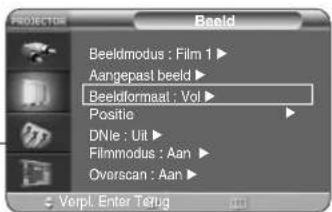

Beeldformaat selecteren 37

De positie van het beeld instellen ....39

Filmmodus 40

Overscan 41

Stilstaand beeld 42

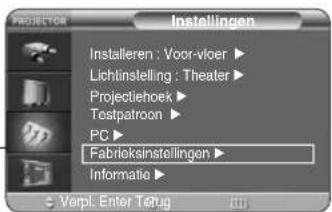

Instellingen

Draaien en spiegelen van de geprojecteerde

afbeelding 44

Lichtinstelling 45

Correctie projectiehoek 46

Testpatronen......47

Fabrieksinstellingen herstellen....48

Informatie 49

Menuoptie

Taal instellen....52

Positie menu instellen ....53

Menu doorschijn. instellen....54

Menu tijdweergave instellen ....55

Snelmenu selecteren 56

Aansluiten op PC

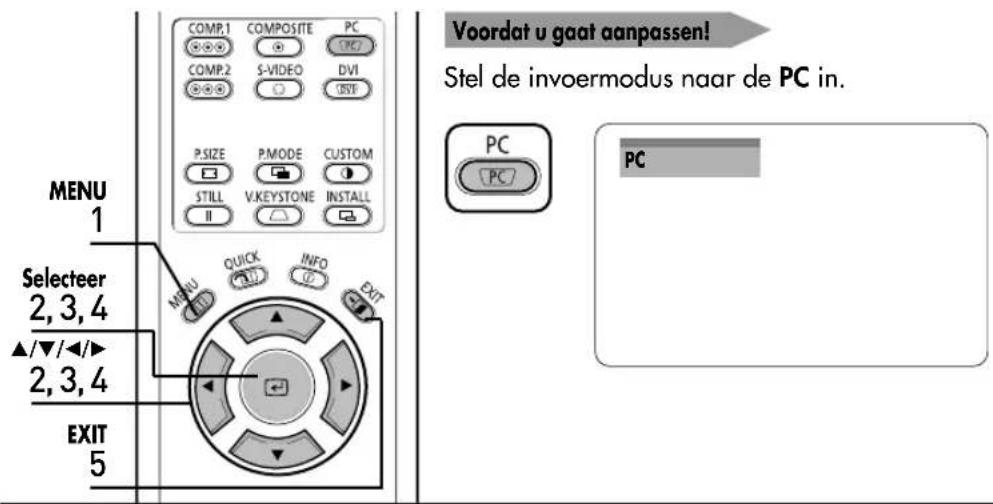

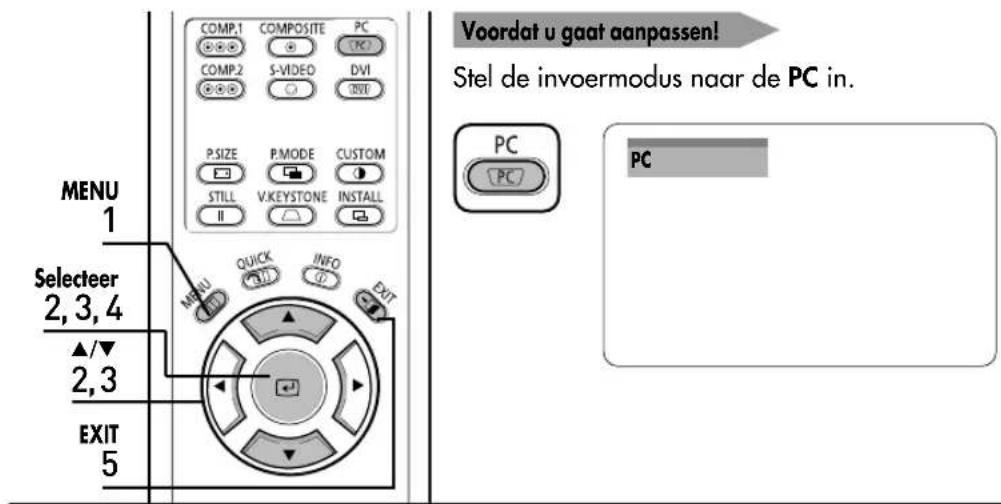

Voordat u aansluit op een PC 58

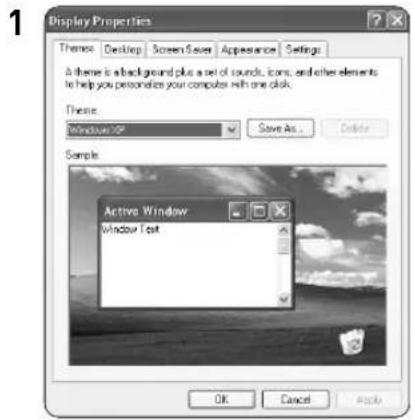

PC-omgeving instellen....59

Aansluiten op PC 60

Automatische beeldaanpassing 62

Frequentieaanpassing 63

Fijnafstelling met de faseaanpassing....64

Scherm zoomen......65

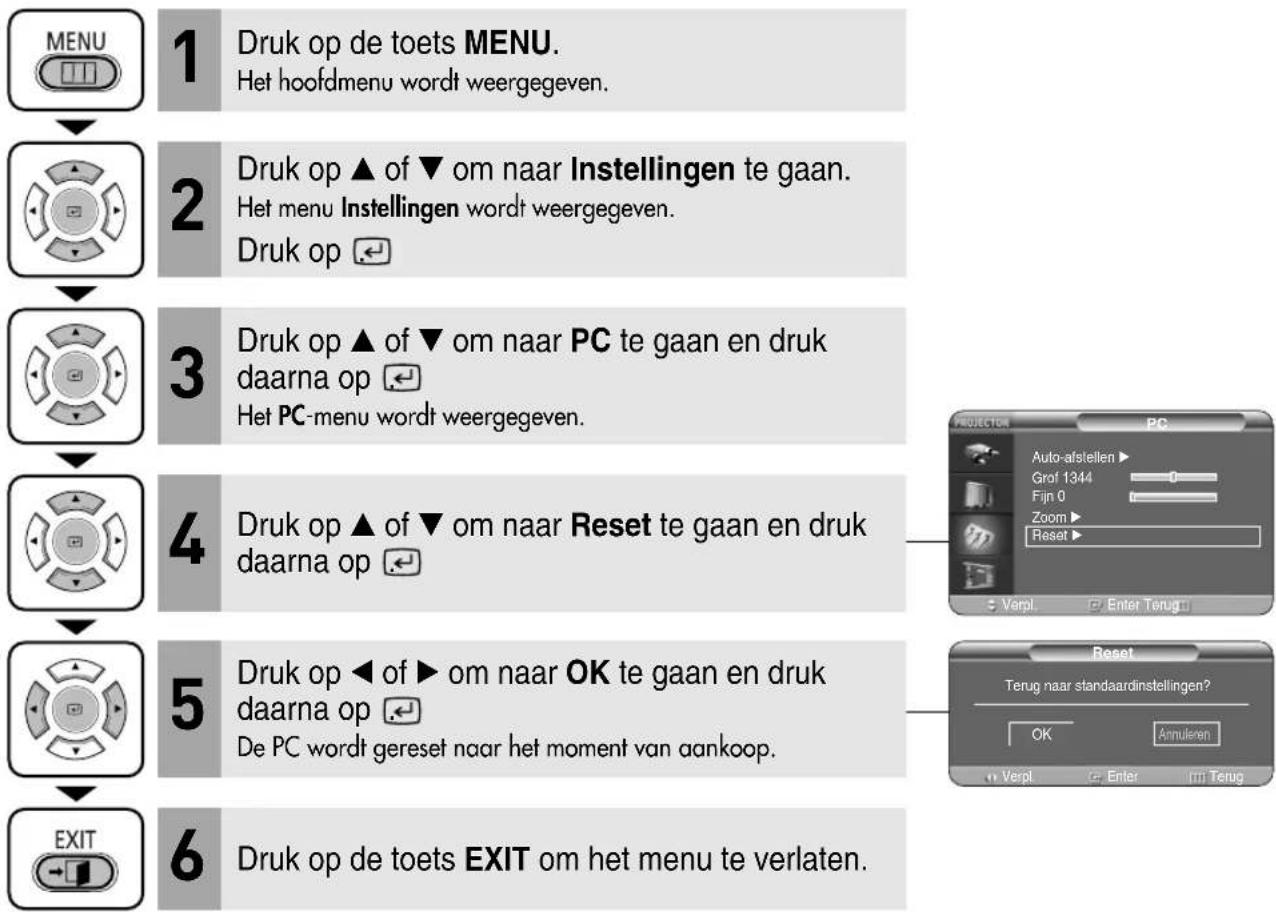

PC resetten 66

Problemen oplossen

Voordat u de technische dienst inschakelt .....68

Overige informatie

Opslag en onderhoud....72

Optionele onderdelen aanschaffen....73

Structuur van het schermmenu....74

Vervanging lamp 77

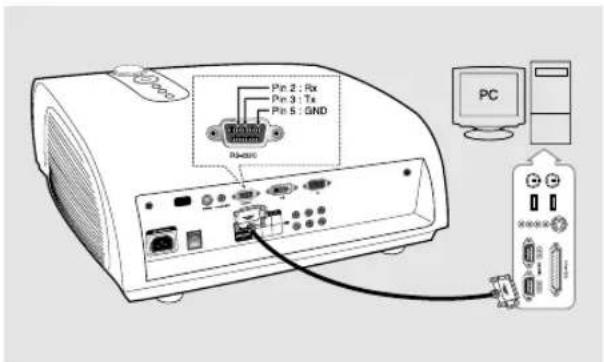

RS-232C Aansluiting en bediening....78

Specifications 80

Specificaties afstandsbediening ....81

Eigenschappen en ontwerp

Optische motor maakt gebruik van geavanceerde DLP-technologie

■ SP-H700/H710: heeft een DLP™ HD2+ DMD scherm met 1280x720 resolutie
■ SP-H500: heeft een DLP™ ED2 DMD scherm met 1024x576 resolutie
■ 5X-snelheid kleurendraaischijf is ontworpen om digitale artefacten te verminderen
■ 250W lamp is ontworpen voor betere verlichting

Levendige kleuren

■ Hoogwaarde beeldafstelling gericht op kleurverbetering - dit apparaat is ontworpen om kleurcoördinaten te realiseren die voldoen aan de uitzendstandaard met betrekking tot videoproductie.

Minimale ventilatieruis en lichtlekkage

■ De luchtstroom en installatiestructuur van de ventilator zijn geoptimaliseerd zodat er zo min mogelijk ventilatieruis en lichtlekkage is.

Diverse invoerpoorten

■ Vijf typen invoerpoorten incl. DVI-D-poort (compatibel met HDCP), twee Componentpoorten zorgen voor een betere aansluiting op externe randapparaten.

Gebruikersinstellingen

■ Bij dit apparaat kunt u iedere invoerpoort instellen.
■ Het apparaat heeft een referentiepatroon dat kan worden gebruikt voor positionering en aanpassing.
■ De afstandsbediening heeft achtergrondverlichting voor gebruik in een donkere omgeving.

Waarschuwing voor gebruik en vervanging lamp

Projectorlamp

■ De projectorlamp presteert anders afhankelijk van gebruikstijd en -omgeving. Lees de installatie-instructies en andere aanbevolen hoofdstukken van de gebruikershandleiding ter voorkoming van snelle prestatieverslechtering en slechtere beeldkwaliteit.
■ U dient de projectorlamp regelmatig te vervangen. U hebt binnen 90 dagen na aankoop van het product of binnen 300 gebruiksuren recht op gratis herstel indien het probleem het gevolg is van een defecte lamp.
■ U kunt de gebruikstijd van de lamp controleren door op de toets INFO op de afstandsbediening te drukken.

Waarschuwing m.b.t. vervangen lamp

■ Voordat u de lamp vervangt dient u het netsnoer uit het stopcontact te halen.
■ De projector is binnenin zeer heet. Laat de projector minimaal een uur afkoelen nadat u deze hebt uitgeschakeld.
■ Neem contact op met uw dealer voor het aanschaffen van een vervangende lamp. (De ultraviolette straling van de lamp kan schadelijk zijn voor uw ogen.)
■ Schakel de lamp uit voordat u deze vervangt of repareert. (Als gevolg van de hoge druk van de lamp kan deze exploderen.)
■ Als de lamp kapot is, zorg er dan voor dat u zich niet snijdt aan het glas. Zie de handleiding voor omgaan met de lamp.

Waarschuwing m.b.t. lampgebruik

■ Deze projector produceert intens licht. Staar niet rechtstreeks in de lichtbron.
■ Raak de ventilator niet aan als het apparaat in gebruik is. Deze kan namelijk zeer heet zijn.
■ Stel het apparaat niet bloot aan regen of vocht.

VISUEEL REALISME

Voorbereiding

Projector en accessoires ....8

Installatie en basisinstellingen......14

PROJECTOR EN ACCESSOIRES

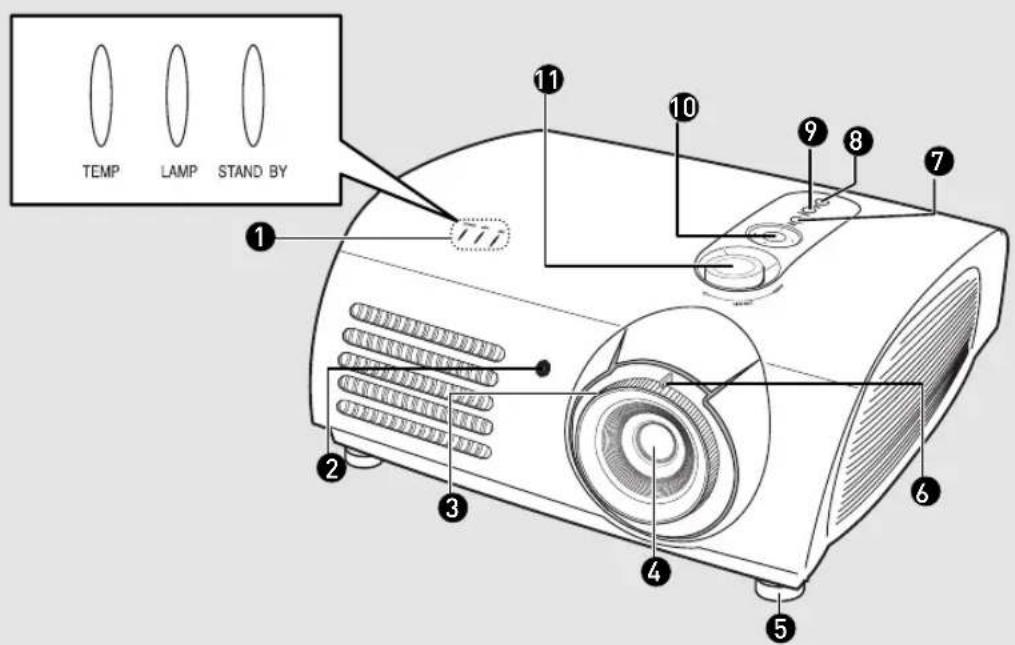

Voor-/bovenzijde en accessoires

Voor-/bovenzijde

11 Indicaties

• TEMP (rode LED)
• LAMP (blauwe LED)
• STAND BY (blauwe LED)

Zie pagina 9 voor meer informatie.

2 Signaalontvanger afstandsbediening
3 Focusring

Om de focus aan te passen.

4 Lens
5 Verstelbare voeten

U kunt de schermpositie aanpassen door aan de verstelbare voeten te draaien.

6 Zoomknop

Om de afbeelding te verkleinen/vergroten.

77 MENU

Om het menu op het scherm weer te geven.

88 POWER

Om de projector in of uit te schakelen.

99 SOURCE

Om de invoersignalen van externe bronnen te selecteren.

110Selectie- en beweegtoets

Om een menuonderdeel te selecteren en de cursor te verplaatsen.

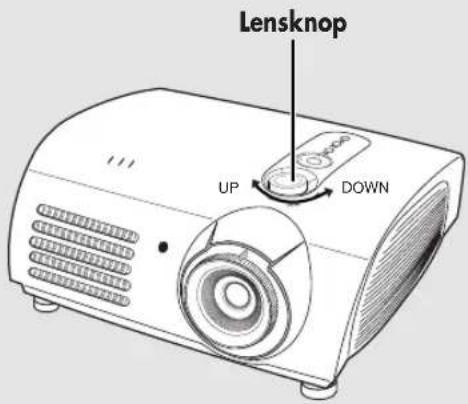

111 Lensknop

U kunt de schermafbeeldingen naar boven en beneden aanpassen binnen het lensbereik.

Accessoires

Afstandsbediening/2 batterijen

Netsnoer Gebruikershandleiding

Informatie over indicaties
● : Aan ●Knipperend : Uit

		STANDBYLAMPTEMP	Informatie
○	○	●	Als u op de POWER-toets op de afstandsbediening of projector drukt, verschijnt het scherm binnen 30 seconden.
○	●	●	De projector is nu in de normale gebruiksmodus.
○	○	●	De projector begint met opwarmen nadat de POWER-toets is ingedrukt.
○	○	○	Druk nogmaals op de POWER-toets om de projector uit te schakelen en het koelsysteem treedt in werking om de projector binnenin te laten afkoelen. (Dit duurt ongeveer anderhalve minuut)
○	○	○	Zie maatregel 1 hieronder indien de koelventilator in de projector niet normaal werkt.
○	○	○	Zie maatregel 2 hieronder als de kap van de lamp niet goed is gesloten.
○	○	○	Het apparaat wordt automatisch uitgeschakeld als de temperatuur binnenin de projector boven de regelgrens komt. Zie maatregel 3.
○	○	○	Zie maatregel 4 hieronder als de levensduur van de lamp korter wordt of er een probleem met de lamp wordt geconstateerd.

Indicatieproblemen oplossen

Klassificering	Status Maatregelen
Maatregel 1	Als het ventilatiekoelsysteem niet normaal functioneert.	Haal de stekker uit het stopcontact en steek deze weer in het stopcontact. Start de projector opnieuw. Als het probleem hiermee niet is opgelost, neem dan contact op met de dichtstbijzijnde dealer of een gekwalificeerde technicus.
Maatregel 2	Als de kap van de lamp niet goed is afgesloten, of als de sensor niet normaal functioneert.	Controleer de schroef aan de onderzijde van de projector. Als het probleem niet aan de schroef ligt, neem dan contact op met de dichtstbijzijnde dealer of een gekwalificeerde technicus.
Maatregel 3	Als de temperatuur binnenin de projector te hoog wordt.	Pas de positie van de projector aan met behulp van de installatie-instructies van dit handboek en laat de projector afkoelen voordat u deze inschakelt. Als het probleem hiermee niet is opgelost, neem dan contact op met de dichtstbijzijnde dealer of een gekwalificeerde technicus.
Maatregel 4	Als de lamp niet goed functioneert na een ongewone uitschakeling of als de projector meteen na uitschakeling weer wordt ingeschakeld.	Schakel de projector uit en laat deze enige tijd afkoelen voordat u deze weer inschakelt.
	Als de helderheid van het beeld slechter of onduidelijker wordt.	Controleer met de toets INFO hoe lang de lamp al wordt gebruikt en neem contact op met de dichtstbijzijnde dealer of gekwalificeerde technicus voor het vervangen van de lamp.

OPMERKING

Deze projector maakt gebruik van een koelventilatiesysteem ter voorkoming van oververhitting.

Gebruik van de koelventilator veroorzaakt mogelijk ruis, maar dit heeft geen invloed op de prestatie van het product. Ruis is geen geldige reden om het product te ruilen of uw geld terug te vragen.

PROJECTOR EN ACCESSOIRES

Achterzijde en kabels

Achterzijde

11 Signaalontvanger afstandsbediening
22 Invoerpoort S-VIDEO
3 COMPOSITE invoerpoorten

44 RS-232C-poort
55 DVI invoerpoort
68 PC-invoerpoort
77 Wisselstroominvoer

8 AAN/UIT-schakelaar
99 Componentinvoerpoort

Kabels

Netsnoer

Aangesloten op het stopcontact 7.

Video-(COMPOSITE-)kabel

Aangesloten op de aansluitpoort 3.

S-Video-kabel

Aangesloten op de aansluitpoort ②.

Componentkabel

Aangesloten op de aansluitpoort ⑨.

PC-videokabel

Aangesloten op de aansluitpoort 6.

DVI-D-kabel

Aangesloten op de aansluitpoort 5.

PROJECTOR EN ACCESSOIRES

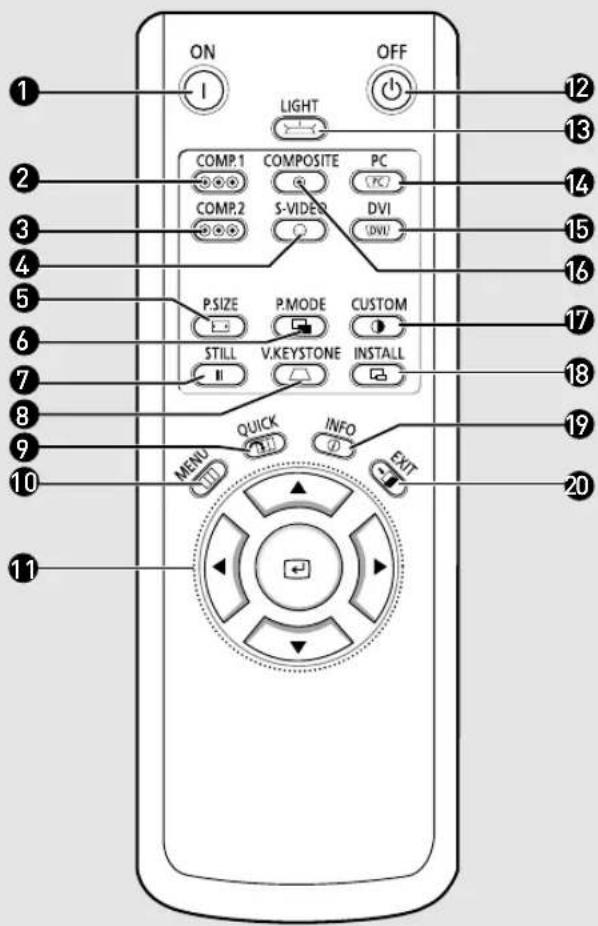

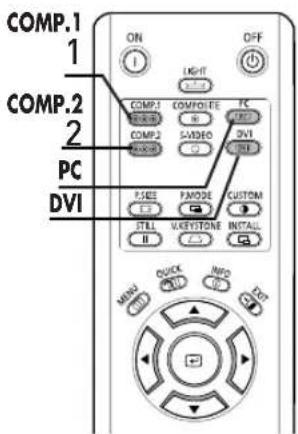

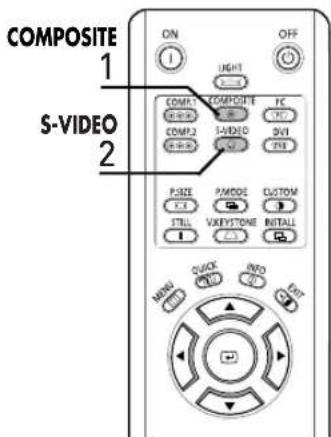

Toetsen van de afstandsbediening

11 ON Om de projector in te schakelen.

22 COMP.1 (pagina 24\~26) Om te schakelen naar COMPONENT1-modus.

3 COMP.2 (pagina 24\~26) Om te schakelen naar COMPONENT2-modus.

4 S-VIDEO (pagina 23, 26) Om te schakelen naar S-VIDEO-modus.

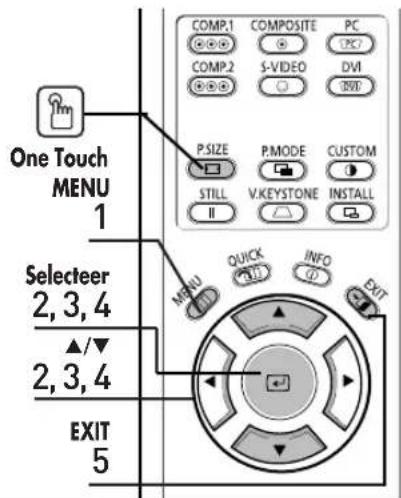

55 P.SIZE (pagina 37) Om het beeldschermformaat aan te passen.

6 P.MODE (pagina 30) Om de Beeldmodus te selecteren.

77 STILL (pagina 42) Om stilstaande afbeeldingen weer te geven.

8 V. KEYSTONE (pagina 46) U kunt deze functie gebruiken om het trapezium van de afbeelding aan te passen.

99 QUICK (pagina 56) Om snel terug te gaan naar het vorige menu.

110MENU Om het menuscherm weer te geven.

1 1 1 ▲▼◀▶ (Move) / (Select) Om tussen iedere menuonderdeel te bewegen of een menuonderdeel te selecteren.

112 OFF Om de projector uit te schakelen.

113 LIGHT (pagina 13) Om de afstandsbediening in het donker te gebruiken.

114PC (pagina 25, 60, 62\~66) Om te schakelen naar PC-modus.

115 DVI (pagina 25, 60) Om te schakelen naar DVI-modus.

116 COMPOSITE (pagina 23, 26) Om te schakelen naar COMPOSITE-modus.

117 CUSTOM (pagina 31) Om de Beeldaanpassingsmodus te selecteren.

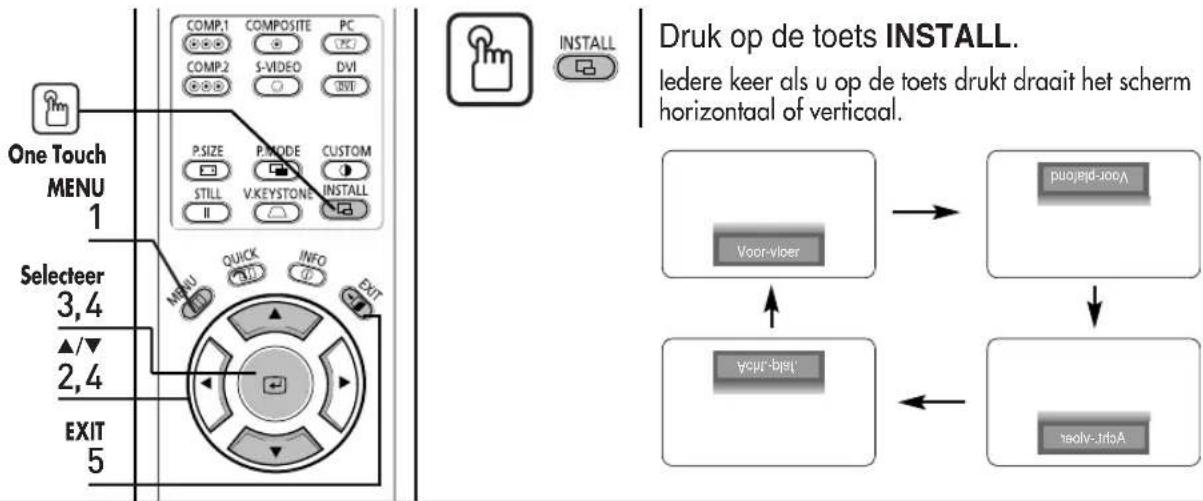

18 INSTALL (pagina 44) Om de geprojecteerde afbeelding te draaien of spiegelen.

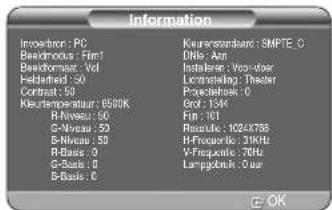

1199INFO (pagina 49) Om bronsignalen, instellingen van het beeld, aanpassingen van het PC-scherm en de levensduur van de lamp te controleren.

220 EXIT Om het menuscherm te laten verdwijnen.

PROJECTOR EN ACCESSOIRES

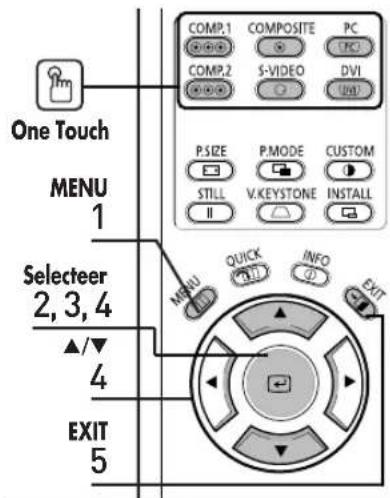

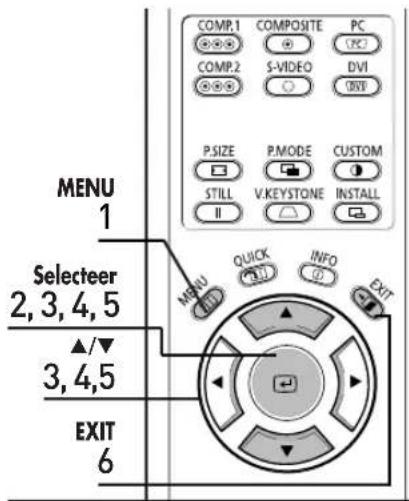

Bediening van de afstandsbediening

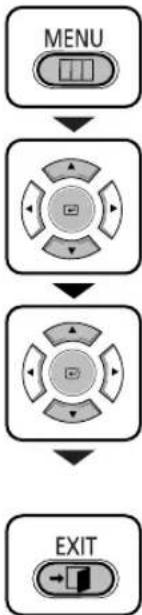

Bediening toets bewegen/selecteren

Naar bovenstaand menuonderdeel (Omhoog)

Naar onderstaand menuonderdeel (Omlaag)

Aanpassing instellen (rechts), of bewegen naar lager onderdeel.

Aanpassing instellen (links), of bewegen naar hoger onderdeel.

Huidige instelling selecteren

Batterijen in afstandsbediening plaatsen

1. Schuif het klepje in de gemarkeerde richting deze te verwijderen.
2. Plaats twee AAA-batterijen van 1.5V zoals afgebeeld.
   3.Sluit het klepje.

Geoorloofde afstand & hoek voor het ontvangen van het signaal van de afstandsbediening

U kunt de afstandsbediening gebruiken in een hoek van 30° op een afstand van 7-10 meter (22-33ft) vanaf de projector.

LET OP

■ Houd gebruikte batterijen buiten het bereik van kinderen en gooi ze weg als chemisch afval.
■ Gebruik geen gebruikte en nieuwe batterijen door elkaar. Vervang de twee batterijen gelijktijdig.
■ Verwijder de batterijen als de projector lange tijd niet is gebruikt.

Afstandsbediening gebruiken in het donker (LIGHT)

Druk vijf seconden lang op de toets LIGHT van de afstandsbediening. De toetsen van de afstandsbediening worden nu 5 seconden verlicht. Daarna gaat de verlichting automatisch uit.

INSTALLATIE EN BASISINSTELLINGEN

Plaatsing en inschakelen

Projector plaatsen

Plaats de projector zodanig dat de projectie loodrecht op het scherm wordt weergegeven.

OPMERKING

■ Centreer de lens op het scherm. Als de projector niet loodrecht ten opzichte van het scherm is opgesteld, wordt de afbeelding mogelijk trapezoïdaal weergegeven.
■ Plaats het scherm niet op een heldere plek omdat de afbeeldingen dan moeilijker te zien zijn.
■ Verduister de ruimte als u de projector op een lichte plaats zet.

Projector plaatsen aan achterzijde scherm

Plaats een transparant scherm zodat u de projector aan de achterzijde van het scherm kunt plaatsen. Het transparante scherm geeft de horizontaal gespiegelde afbeelding weer. Draai de afbeelding (geprojecteerd uit de projector) horizontaal. (Pagina 44)

Projector voor het scherm plaatsen

Plaats de projector aan de zijde waar ook de toeschouwers zitten.

OPMERKING

■ De projector kan worden opgehangen aan het plafond aan de voor-/achterzijde van het scherm.
■ Als u de projector aan het plafond wilt monteren dient u contact op te nemen met de dealer.

1. Sluit het netsnoer aan op de achterzijde van de projector.
   2.Duw de AAN/UIT-schakelaar aan de achterzijde van de projector naar " —".
2. Druk de POWER-toets van de projector in of druk op de toets ON van de afstandsbediening.
3. Het scherm wordt binnen 30 seconden weergegeven.

1

■ Als u de projector uitschakelt, stopt de koelventilator binnen anderhalve minuut.
Als de koelventilator stopt, dient u de AAN/UIT-schakelaar op "O" te zetten en de kabel te ontkoppelen.

INSTALLATIE EN BASISINSTELLINGEN

Zoomknop en focusring gebruiken

1.U kunt de grootte van de afbeelding met behulp van de zoomknop aanpassen binnen het zoombereik.
2. Focus het beeld op het scherm met behulp van de focusring.

Het beeld is mogelijk niet helder als de projector dichter bij het scherm wordt geplaatst dan aanbevolen. (Pagina 20)

INSTALLATIE EN BASISINSTELLINGEN

Kanteling instellen met verstelbare voeten

Verstelbare voeten gebruiken

U kunt met behulp van de verstelbare voeten de projector horizontaal positioneren.

OPMERKING

■ U kunt de kanteling van de projector tot 5 graden aanpassen.
■ Afhankelijk van de positie van de projector kan er een projectiehoekfout optreden. (Pagina 46)

INSTALLATIE EN BASISINSTELLINGEN

Lensknop gebruiken

Lensknop gebruiken

Beweeg het geprojecteerde beeld op het scherm omhoog en omlaag binnen het lensbereik door met uw vingers aan de lensknop bovenop de projector te draaien.

Schermformaat en projectieafstand

Controleer het volgende voordat u verder leest.

Plaats de projector op een vlak en effen oppervlak en zorg dat deze recht staat zodat u een optimale beeldkwaliteit hebt. Als de afbeeldingen niet duidelijk zijn, pas deze dan aan met behulp van de zoomknop of focusing of plaats de projector meer naar voren of achteren.

SP-H700/H710

Diagonale grootte afbeelding (inch)	Schermformaat (16:9)		Projectieafstand (Z)		Afstand van lenscentrum tot onderzijde afbeelding (Z':cm/inch)
	Horizontaal (X:cm/inch)	Verticaal (Y:cm/inch)	Min. (m/ft)	Max. (m/ft)
300	666.3/262.3	374.6/147.2	10.5/34.0	13.6/44.8	31.2/12.3
250	555.3/218.6	312.2/122.9	8.6/28.3	11.4/37.3	26.0/10.2
200	444.2/174.9	249.7/98.3	6.9/22.7	9.1/29.8	20.8/8.2
190	422.0/166.1	237.2/93.4	6.6/21.5	8.6/28.4	19.8/7.8
180	399.8/157.4	224.7/88.5	6.2/20.4	8.2/26.9	18.7/7.4
170	377.6/148.7	212.3/83.6	5.9/19.3	7.7/25.4	17.7/7.0
160	355.4/139.9	199.8/78.7	5.5/18.1	7.3/23.9	16.6/6.5
150	333.2/131.2	187.3/73.7	5.2/17.0	6.8/22.4	15.6/6.1
140	311.0/122.4	174.8/68.8	4.8/15.9	6.4/20.9	14.6/5.7
130	288.7/113.7	162.3/63.9	4.5/14.7	5.9/19.4	13.5/5.3
120	266.5/104.9	149.8/59.0	4.1/13.6	5.5/17.9	12.5/4.9
110	244.3/96.2	137.3/54.1	3.8/12.5	5.0/16.4	11.4/4.5
100	222.1/87.4	124.9/49.2	3.5/11.3	4.5/14.9	10.4/4.1
90	199.9/78.7	112.4/44.3	3.1/10.2	4.1/13.4	9.4/3.7
80	177.7/70.0	99.9/39.3	2.8/9.1	3.6/11.9	8.3/3.3
70	155.5/61.2	87.4/34.4	2.4/7.9	3.2/10.4	7.3/2.9
60	133.3/52.5	74.9/29.5	2.1/6.8	2.7/9.0	6.2/2.4
50	111.143.7	62.4/24.6	1.7/5.7	2.3/7.5	5.2/2.0
43	95.5/37.6	53.7/21.1	1.5/4.9	1.9/6.4	4.5/1.8
40	88.8/35.0	49.9/19.6	1.4/4.5	1.8/6.0	4.2/1.7
33	73.3/28.9	41.2/16.2	1.1/3.7	1.5/4.9	3.4/1.3
30.385	67.5/26.6	37.9/14.9	1.0/3.4	1.4/4.5	3.2/1.3

OPMERKING
Deze projector is ontworpen om afbeeldingen optimaal weer te geven op een scherm van 2 meter tot 3,8 meter.

■ Z : Projectieafstand
■ Z' : Afstand van lenscentrum tot onderzijde afbeelding

INSTALLATIE EN BASISINSTELLINGEN

Schermformaat en projectieafstand

SP-H500

Diagonale grootte afbeelding (inch)	Schermformaat (16:9)		Projectieafstand (Z)		Afstand van lenscentrum tot onderzijde afbeelding (Z':cm/inch)
	Horizontaal (X:cm/inch)	Verticaal (Y:cm/inch)	Min. (m/ft)	Max. (m/ft)
200	442.8/174.3	249.1/98.1	6.8/22.4	8.8/28.5	24.9/9.8
190	420.6/165.6	236.6/93.1	6.5/21.3	8.3/27.1	23.7/9.3
180	398.5/156.9	224.1/88.3	6.1/20.1	7.8/25.7	22.4/8.8
170	376.3/148.1	211.7/83.3	5.8/19.0	7.4/24.2	21.2/8.3
160	354.2/139.5	199.2/78.4	5.5/17.9	7.0/22.8	19.9/7.8
150	332.1/130.7	186.8/73.5	5.1/16.8	6.5/21.4	18.7/7.4
140	309.9/122.0	174.3/68.7	4.8/15.6	6.1/19.9	17.4/6.9
130	287.8/113.3	161.9/63.7	4.4/14.5	5.6/18.5	16.2/6.4
120	265.7/104.6	149.4/58.8	4.1/13.4	5.2/17.1	14.9/5.9
110	243.5/95.9	137.0/53.9	3.7/12.3	4.8/15.6	13.7/5.4
100	221.3/87.1	124.5/49.0	3.4/11.1	4.3/14.2	12.5/4.9
90	199.2/78.4	112.1/44.1	3.0/10.0	3.9/12.8	11.2/4.4
80	177.1/69.7	99.6/39.2	2.7/8.9	3.5/11.3	10.0/3.9
70	155.0/61.0	87.2/34.3	2.4/7.7	3.0/9.9	8.7/3.4
60	132.8/52.3	74.7/29.4	2.0/6.6	2.6/8.5	7.5/2.9
50	110.7/43.6	62.3/24.5	1.7/5.5	2.1/7.0	6.2/2.5
40	88.6/34.9	49.8/19.6	1.3/4.4	1.7/5.6	5.0/2.0

OPMERKING

Deze projector is ontworpen om afbeeldingen optimaal weer te geven op een scherm van 2 meter tot 3,8 meter.

OPMERKING

■ Z : Projectieafstand

■ Z' : Afstand van lenscentrum tot onderzijde afbeelding

VISUEEL REALISME

Aansluitingen en broninstellingen

Voordat u aansluit 22

Aansluiten op videoapparatuur ......23

Externe invoerbron instellen....26

Naam toewijzen aan externe aansluitingen ..27

Voordat u aansluit

Controleer het volgende voordat u de projector aansluit op andere apparatuur.

Controleer het volgende voordat u aansluit

1. Lees eerst de handleiding van het apparaat door dat op de projector is aangesloten. Het aantal en de positie van de poorten is verschillend afhankelijk van het type apparatuur.
2. Sluit het netsnoer niet aan totdat alle aansluitingen zijn voltooid. Als u probeert het apparaat in te schakelen terwijl u het netsnoer aansluit, resulteert dit mogelijk in schade.
3. Controleer het type poorten waarop de projector is aangesloten.

Zie "Achterzijde en kabels" op pagina 10 voor de gebruikte aansluitkabels.

AANSLUITEN OP VIDEOAPPARATUUR

Aansluiten op VCR/Camcorder/Aftakdoos

Sluit de COMPOSITE-invoerpoort (geel) van de projector aan op de VIDEO OUTpoort (geel) van de videoapparatuur met behulp van de videokabel.

■ Als de videoapparatuur een S-VIDEO OUT-poort heeft, sluit deze dan aan op de S-VIDEO-invoerpoort van de projector.

Beeld weergeven

1 Zet de projector aan en druk op de toets COMPOSITE om Composite te selecteren.

2 Sluit de projector en de videoapparatuur via de S-videokabel aan en druk op de toets S-VIDEO om S-video te selecteren.

■ Als de Composite-modus niet beschikbaar is, controleer dan of de videokabels goed zijn aangesloten.

■ Zorg ervoor dat de projector en videoapparatuur zijn uitgeschakeld voordat u de kabels aansluit.

■ Deze projector ondersteunt geen geluid. (U hebt een afzonderlijk audiosysteem nodig voor geluid)

Composite

AANSLUITEN OP VIDEOAPPARATUUR

Aansluiten op DVD-speler

Sluit de COMPONENT1- of COMPONENT2-poort (Y/Pb/Pr) van de projector aan op de Componentpoort aan de achterzijde van de DVD-speler met behulp van de componentkabel.

Beeld weergeven

1 Zet de projector aan en druk op de toets COMP.1 om Component1 te selecteren.

2 Druk op de toets COMP.2 om Component2 te selecteren (indien deze is aangesloten).

■ Als de Componentmodus niet beschikbaar is, controleer dan of de componentkabels goed zijn aangesloten.

OPMERKING

Componentpoorten zijn gemarkeerd (Y, Pb,Pr), (Y, B-Y, R-Y) of (Y, Cb, Cr), afhankelijk van de fabrikant.

Component1

AANSLUITEN OP VIDEOAPPARATUUR

Aansluiten op digitale TV-ontvanger

1

Sluit de antennekabel aan op de daarvoor bestemde invoeraansluiting van de ontvanger.

2

Sluit de COMPONENT1-of COMPONENT2-poort (Y/Pb/Pr) van de projector aan op de Componentpoort van de ontvanger met behulp van de componentkabel.

■ Als de ontvanger een DVI- of PC OUTpoort heeft, kunt u deze aansluiten op de DVI- of PC-invoerpoort van de projector.

Beeld weergeven

1 Zet de projector aan en druk op de toets COMP.1 om Component1 te selecteren.

2 Druk op de toets COMP.2 om Component2 te selecteren (indien deze is aangesloten). Als de ontvanger is aangesloten op de DVI- of PC-poort, druk dan op de DVI- of PC-toets om respectievelijk DVI of PC te selecteren.

■ Als de Componentmodus niet beschikbaar is, controleer dan of de componentkabels goed zijn aangesloten.

Component1

DVI

Externe invoerbron instellen

U kunt voor de weergave een apparaat selecteren dat is aangesloten op de projector.

Druk op de gewenste brontoets (COMP.1/ COMP.2/ S-VIDEO/COMPOSITE/ PC/DVI).

Als u op een toets drukt, wordt er overgeschakeld naar de betreffende modus. U kunt alleen naar een bepaalde modus schakelen als de projector is aangesloten op het betreffende apparaat.

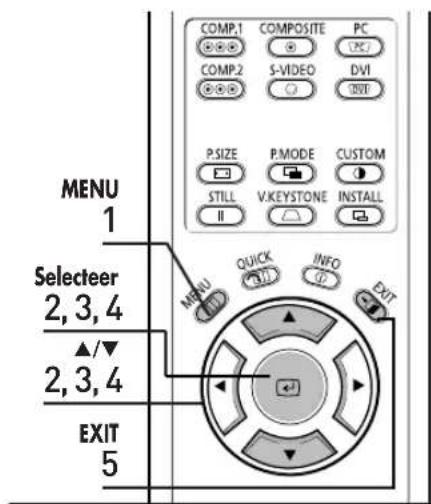

1 Druk op de toets MENU. Het hoofdmenu wordt weergegeven.

2 Druk op om Invoer te selecteren. Het menu Invoer wordt weergegeven.

3 Druk op om Bronlijst te selecteren. Het menu Bronlijst wordt weergegeven.

4 Druk op ▲of ▼om naar de gewenste invoermodus te gaan en druk daarna op ◆ De invoerbron die u hebt gekozen, wordt weergegeven. Als de invoermodus niet wordt geselecteerd, controleer dan of de kabels goed zijn aangesloten.

5 Druk op de toets EXIT om het menu te verlaten.

Naam toewijzen aan externe aansluitingen

U kunt het type apparaat dat u wilt aansluiten op de projector selecteren en instellen.

Beeldaanpassing

Beeldmodus selecteren ....30

Aangepaste beeldinstellingen....31

De kleurenstandaard wijzigen ....32

Kleurtemperatuur selecteren en aanpassen ....33

Gammacorrectie ....34

Aangepaste beeldinstellingen opslaan ....35

DNle instellen ....36

Beeldformaat selecteren 37

De positie van het beeld instellen ....39

Filmmodus....40

Overscan 41

Stilstaand beeld 42

Beeldmodus selecteren

Druk op de toets P.MODE. ledere keer als u op de toets drukt, wordt de beeldmodus gewisseld naar Dynamisch, Standaard, Film1, Film2, Gebruiker1, Gebruiker2, Gebruiker3 en Aangepast.

1 Druk op de toets MENU. Het hoofdmenu wordt weergegeven.

2 Druk op ▲ of ▼ om naar Beeld te gaan. Het menu Beeld wordt weergegeven.

3 Druk op De Beeldmodus wordt geselecteerd.

4 Druk nogmaals op ◀ Druk op ▲ of ▼ om naar de gewenste modus te gaan en druk daarna op ◀ De instelling van de geselecteerde modus wordt toegepast.

5 Druk op de toets EXIT om het menu te verlaten.

Beeld Kleurtem modi peratuur		Gamma
Dynamisch	9300K	Gamma modus3: Grafische modus
Standaard	8000K Gamma	gamma modus 2: Videomodus
Film1 6500K		Gamma modus1: Filmmodus
Film2 5500K

Gebruiker 1, 2 en 3 besparingsopties zijn bedoeld voor het instellen en opslaan van verschillende aangepaste beeldmodi.

Aangepaste beeldinstellingen

U kunt het contrast, de helderheid, scherpte, kleur en tint van het beeld naar wens instellen.

Druk op de toets CUSTOM.

Het menu Aangepast beeld wordt weergegeven.

Zie nummer 4 hieronder voor aanpassingen.


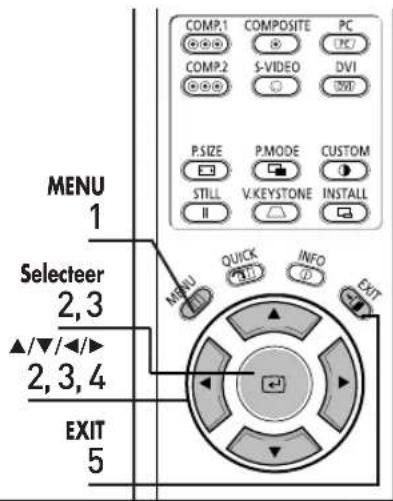

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

2 Druk op ▲ of ▼ om naar Beeld te gaan. Het menu Beeld wordt weergegeven. Druk op

3 Druk op ▲ of ▼ om naar Aangepast beeld te gaan en druk daarna op ◀ Het menu Aangepast beeld wordt weergegeven.

4 Druk op ▲ of ▼ om naar het gewenste onderdeel te gaan en druk daarna op ◀ Druk op ◀of ▶om het geselecteerde onderdeel aan te passen.

5 Druk op de toets EXIT om het menu te verlaten.

Menu Aangepast beeld

Contrast Om het contrast tussen het voorwerp en de achtergrond aan te passen.
Helderheid	Om de helderheid van het gehele beeld aan te passen.
Scherpte Om de omtrek van het weergegeven voorwerp te verscherpen of verzwakken.
Kleur Om de kleur lichter of donkerder te maken.
Tint Om met behulp van groen of rood een meer natuurlijke weergave te krijgen van voorwerpen.

U kunt de tint niet aanpassen als de invoer van COMPONENT1 en COMPONENT2 zijn ingesteld op 480p, 720p en 1080i.

De kleurenstandaard wijzigen

U kunt de kleurenstandaard aanpassen aan de standaard van het invoersignaal.

Kleurenstandaards
SMPTE_C	Gestandaardiseerd voor videoapparatuur door de Society of Motion Picture and Television Engineers (Vereniging voor film- en televisietechnici).	NTSC
HD	Hoge definities, 1125 scanlijnen, standaarddefinities TV ingediend bij de ITU-R door de V.S., Japan en Canada in 1986.	ATSC
EBU	Regels en standaards voor European Broadcasting Production and Technology (Europese organisatie voor uitzendproductie -en technologie) gestandaardiseerd door de European Broadcasting Union (Europese omroep-unie).)	PAL, SECAM

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

Druk op ▲ of ▼ om naar Beeld te gaan.

Het menu Beeld wordt weergegeven.

Druk op

3 Druk op ▲ of ▼ om naar Aangepast beeld te gaan en druk daarna op ↻

Het menu Aangepast beeld wordt weergegeven.

4 Druk op ▲ of ▼ om naar Kleurenstandaard te gaan en druk daarna op ←

Het menu Kleurenstandaard wordt weergegeven.

5 Druk op ◀ of ▶ om het geselecteerde onderdeel aan te passen.

6 Druk op de toets EXIT om het menu te verlaten.

Kleurtemperatuur selecteren en aanpassen

U kunt de tint van het gehele scherm naar wens aanpassen.

Gammacorrectie

Gamma wordt gebruikt om de beeldkwaliteit te verbeteren met kleurbalans.

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

Druk op ▲ of ▼ om naar Beeld te gaan.

Het menu Beeld wordt weergegeven.

Druk op

3 Druk op ▲ of ▼ om naar Aangepast beeld te gaan en druk daarna op ←

Het menu Aangepast beeld wordt weergegeven.

4 Druk op ▲ of ▼ om naar Gamma te gaan en druk daarna op ↙

5 Druk op ▲ of ▼ om naar de gewenste modus te gaan en druk daarna op ↻

De instelling van de geselecteerde modus wordt toegepast.

6 Druk op de toets EXIT om het menu te verlaten.

OPMERKING

Zie pagina 30 voor meer informatie over Gamma modus1, 2 en 3.

Aangepaste beeldinstellingen opslaan

Voor het opslaan van aangepaste beeldinstellingen (contrast, helderheid, scherpte, kleur, tint, kleurtemperatuur en gamma).

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

Druk op ▲ of ▼ om naar Beeld te gaan.

Het menu Beeld wordt weergegeven.

Druk op

3 Druk op ▲ of ▼ om haar Aalangepast beeld te gaan en druk daarna op ←

Het menu Aangepast beeld wordt weergegeven.

4 Druk op ▲ of ▼ om naar Opslaan te gaan en druk daarna op ←

Het menu Opslaan wordt weergegeven.

5 Druk op ▲ of ▼ om naar de gewenste modus te gaan en druk daarna op ↻

6 Druk op ◀ of ▶ off naar OK te gaan en druk daarna op ←

De instelling van de geselecteerde modus wordt toegepast.

7 Druk op de toets EXIT om het menu te verlaten.

De modi Gebruiker1, Gebruiker2 en Gebruiker3 worden anders opgeslagen afhankelijk van de externe invoerbron (Component1/ Component2/ S-Video/Composite/PC/DVI).

DNle instellen

DNle (Digital Natural Image engine) is een beeldverbeteringsfunctie die is ontwikkeld door Samsung

Electronics. Dankzij deze functie kunnen gebruikers heldere, scherpere en meer dynamische beelden weergeven.

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

Druk op ▲ of ▼ om naar Beeld te gaan.

Het menu Beeld wordt weergegeven.

Druk op

3 Druk op ▲ of ▼ om naar DNle te gaan en druk

daarna op

4 Druk op ▲ of ▼ om naar Aan te gaan en druk daarna op ←

De instelling van de geselecteerde modus wordt toegepast.

5 Druk op de toets EXIT om het menu te verlaten.

DNIe-modus

Uit DN|e-modus uit

Demo DNle Aan/uit Beeldvergelijkingsmodus

Aan DNIe-modus aan

Beeldformaat selecteren

Druk op de toets P.SIZE.

ledere keer als u deze toets indrukt, wordt het beeldformaat gewisseld tussen Volledig, Zoom1, Zoom2 en 4:3.

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

Druk op ▲ of ▼ om naar Beeld te gaan.

Het menu Beeld wordt weergegeven.

Druk op

3 Druk op ▲ of ▼ om naar Beeldformaat te gaan

en druk daarna op

4 Druk op ▲ of ▼ om naar de gewenste modus te gaan en druk daarna op ↻

De instelling van de geselecteerde modus wordt toegepast.

5 Druk op de toets EXIT om het menu te verlaten.

Ondersteunde beeldformaten

O : Ondersteunde modi X : Niet ondersteunde modi

Invoer			Beeldformaat
Bron	Signaal	Modus	Volledig	Zoom1	Zoom2	4:3
DVI	HD	1080i	O	X	X	O
		720p	O	X	X	X
		576p	O	O	X	O
		480p	O	O	X	O
	PC	16:9 Modus	O	X	X	X
		4:3 Modus	O	X	X	O
PC(D-Sub)	HD	1080i	O	X	X	O
		720p	O	X	X	X
		576p	O	O	X	O
		480p	O	O	X	O
	PC	16:9 Modus	O	X	X	X
		4:3 Modus	O		X	O
Component	HD	1080i	O	X	X	O
		720p	O	X	X	O
		576p	O	O	X	O
		480p	O	O	X	O
	SD	576i	O	O	O	O
		480i	O	O	O	O
Composite & S-Video	SD	480i	O	O	O	O

Zie pagina 58 voor ondersteunde weergavemodi.

OPMERKING

De positie van het beeld instellen

Pas de positie van het beeld aan als de randen niet zijn uitgelijnd.

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

Druk op ▲ of ▼ om naar Beeld te gaan.

Het menu Beeld wordt weergegeven.

Druk op

3 Druk op ▲ of ▼ om naar Positie te gaan en druk

daarna op

4 Druk op de ▲, ▼, ▼, of ▶ toetsen om de positie aan te passen.

Het beeld wordt verschoven en in de geselecteerde positie gebracht.

5 Druk op de toets EXIT om het menu te verlaten.

OPMERKING

De respectieve positie- informatie wordt automatisch ingesteld en opgeslagen naar de overeenkomstige

externe ingangsmodi (Component1,2 /

S-Video, Composite / PC / DVI).

Filmmodus

Ondersteunt verbeterde schermkwaliteit voor films van 24 frames.

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

Druk op ▲ of ▼ om naar Beeld te gaan.

Het menu Beeld wordt weergegeven.

Druk op

3 Druk op ▲ of ▼ om naar Filmmodus te gaan en

druk daarna op

4 Druk op ▲ of ▼ om naar Aan te gaan en druk daarna op ←

De instelling van de geselecteerde modus wordt toegepast.

5 Druk op de toets EXIT om het menu te verlaten.

Overscan

Overscan wordt gebruikt om grove invoersignalen van 480p, 576p, 720p, 1080i HD-bronnen weer te geven zodat deze passen in een 1280 x 720 resolutie nadat bepaalde randen zijn weggeknipt met behulp van softwarematig schalen.

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

Druk op ▲ of ▼ om naar Beeld te gaan.

Het menu Beeld wordt weergegeven.

Druk op

3 Druk op ▲ of ▼ om naar Overscan te gaan en

druk daarna op button.

4 Druk op ▲ of ▼ om naar Aan te gaan en druk daarna ope ←

De instelling van de geselecteerde modus wordt toegepast.

5 Druk op de toets EXIT om het menu te verlaten.

Stilstaand beeld

Voor het pauzeren van het afspelen, zodat een stilstaand beeld wordt weergegeven.

VISUEEL REALISME

Instellingen

Draaien/spiegelen van de geprojecteerde afbeelding....44

Lichtinstelling 45

Correctie projectiehoek 46

Testpatronen......47

Fabrieksinstellingen herstellen....48

Informatie 49

Draaien/spiegelen van de geprojecteerde afbeelding

Ter ondersteuning van de positionering van de projector zijn de functies horizontaal/verticaal draaien en spiegelen beschikbaar.

Menu Installeren

Voor-vloer Normale afbeelding

Voor-plafond Horizontaal gedraaide afbeelding

Acht.-vloer Verticaal gedraaide afbeelding

Acht.-plaf. Horizontaal/verticaal gedraaide afbeelding

OPMERKING

Deze functie wordt gebruikt om de gedraaide

afbeeldingsprojectie bij installatie aan het plafond in te stellen.

Zie pagina 14 voor installatie van de projector.

Lichtinstelling

Deze functie wordt gebruikt om de helderheid van de afbeelding in te stellen met behulp van het licht van de lamp.

Lichtinstellingsmodus

Theater Dit wordt gebruikt om de helderheid van de lamp te verlagen in een donkere omgeving zodat deze niet reflecteert in de ogen. Daarnaast heeft de lamp hierdoor minder energie nodig en wordt de levensduur van de lamp verhoogd.

Helder Dit wordt gebruikt om de helderheid te verbeteren in relatief heldere omgevingen.

Correctie projectiehoek

Deze functie wordt gebruikt om indien nodig vervorming van de afbeelding te compenseren.

Druk op de toets V.KEYSTONE.

Druk op ◀ of ▶ om de beeldkwaliteit optimaal in te stellen.

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

1. Bruk op ▲ of ▼ om naar Instellingen te gaan. Hot many Instellingen wordt wiergesven

Het menu Instellingen wordt weergegeven.

Druk op

3 Druk op ▲ of ▼ om naar het Projectiendek te gaan en druk daarna op ←

Druk op ◀of ▶om aanpassingen te doen.

4 Druk op de toets EXIT om het menu te verlaten.

OPMERKING

Projectiehoek corrigeert vervorming van het beeld met behulp van software. Het is beter om de projector goed te installeren zodat vervorming wordt voorkomen in plaats van gebruik te maken van de functie Projectiehoek.

Testpatronen

Testpatronen worden door de projector zelf gegenereerd. Ze worden gebruikt als installatiebasis voor een betere installatie van de projector.

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

Druk op ▲ of ▼ om naar Instellingen te gaan.

Het menu Instellingen wordt weergegeven.

Druk op

3 Druk op ▲ of ▼ om naar Testpatroon te gaan en druk daarna op ←

Het menu Testpatroon wordt weergegeven.

4 Druk op ▲ of ▼ om naar het gewenste patroon te gaan en druk daarna op ↻

Het geselecteerde patroon wordt weergegeven.

5 Druk op de toets EXIT om het menu te verlaten.

Menu Testpatroon

Kruis U kunt controleren of het beeld wel of niet is vervormd.
Schermformaat	U kunt gebruik maken van beeldformaten als 1.33:1 of 1.78:1.
Kleurenstandaard	U kunt het verschil in kleuren zien door te schakelen tussen SMPTE_C, HD en EBU Kleurenstandaards. Zie pagina 32
Rood Rood scherm, alleen voor kleuraanpassing.
Groen Groen scherm, alleen voor kleuraanpassing.
Blauw Blauw scherm, alleen voor kleuraanpassing.
Wit Wit scherm, alleen voor kleuraanpassing.
6500K_Wit Wit scherm, geeft de meest helder mogelijke witte kleur weer.

OPMERKING

Het kruis- en de beeldformaatpatronen van deze projector zijn geleverd door JKP (JK Production).

De Rode/Groene/Blauwe kleuren van de testpatronen dienen alleen voor de procedures van het aanpassen van de kleuren en hoeven niet overeen te komen met de werkelijke kleuren die getoond worden tijdens het afspelen van de video.

Fabrieksinstellingen herstellen

Deze functie wordt gebruikt om de waarden terug te zetten naar de fabrieksinstelling.

1 Druk op de toets MENU. Het hoofdmenu wordt weergegeven.

2 Druk op ▲ of ▼ om naar Instellingen te gaan. Het menu Instellingen wordt weergegeven. Druk op 📄

3 Druk op ▲ of ▼ om naar Fabrieksinstellingen te gaan en druk daarna op ←

4 Druk op ◀ of ▶ om naar OK te gaan en druk daarna op ← Instellingswaarden worden teruggezet naar de fabrieksinstellingen.

5 Druk op de toets EXIT om het menu te verlaten.

OPMERKING

Ook de gebruikersinstellingen Naam wijzigen en Aangepast beeld worden teruggezet.

Informatie

U kunt de externe bronsignalen, beeldinstellingen, PC-beeldaanpassing en lampgebruikstijd controleren

Druk op de toets INFO.

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

2 Het menu Instellingen wordt weergegeven.

Druk op

3 druk daarna op

U kunt de externe bronsignalen, beeldinstellingen, PC-beeldaanpassing en lampgebruikstijd controleren

4 Druk op de toets EXIT om het menu te verlaten.

VISUEEL REALISME

Menuoptie

Taal instellen....52

Positie menu instellen ....53

Menu doorschijn. instellen ....54

Menu tijdweergave instellen ....55

Snelmenu selecteren 56

Taal instellen

U kunt de taal voor het menuscherm selecteren.

1 Druk op de toets MENU. Het hoofdmenu wordt weergegeven.

2 Druk op ▲ of ▼ om naar Menuoptie te gaan. Menuoptie wordt weergegeven.

3 Druk op De Taalkeuze wordt geselecteerd.

4 Druk nogmaals op ◄ Druk op ▲of ▼om naar de gewenste taal te gaan en druk daarna op ◄ De instelling van de geselecteerde taal wordt toegepast.

5 Druk op de toets EXIT om het menu te verlaten.

Positie menu instellen

U kunt de positie van het menu verplaatsen: omhoog/omlaag/links/rechts.

1 Druk op de toets MENU.

Het hoofdmenu wordt weergegeven.

1. Bruk op ▲ of ▼ om Haal Mendoptie te gaan. Mendoptie wordt wermogven

Menuoptie wordt weergegeven.

Druk op

3 Druk op ▲ of ▼ om naar Positie menu te gaan

en druk daarna op

4 Druk op ▲, ▼, ▶, of ▶ om naar de gewerste positie te gaan.

Het menuscherm wordt weergegeven op de gegeven positie.

5 Druk op de toets EXIT om het menu te verlaten.

Menu doorschijn. instellen

U kunt de doorschijnendheid van het menu instellen.

1 Druk op de toets MENU. Het hoofdmenu wordt weergegeven.

2 Druk op ▲ of ▼ om naar Menuoptie te gaan. Menuoptie wordt weergegeven. Druk op

3 Druk op ▲ of ▼ om naar Positie doorschijn. te gaan en druk daarna op button.

4 Druk op ▲ of ▼ om naar de gewenste modus te gaan en druk daarna op ← De instelling van de geselecteerde modus wordt toegepast.

5 Druk op de toets EXIT om het menu te verlaten.

Menu tijdweergave instellen

U kunt de tijdweergave van het menu instellen.

1 Druk op de toets MENU. Het hoofdmenu wordt weergegeven.

2 Druk op ▲ of ▼ om naar Menuoptie te gaan. Menuoptie wordt weergegeven. Druk op

3 Druk op ▲ of ▼ om naar Menu tijdweergave te gaan en druk daarna op ↻

4 Druk op ▲ of ▼ om naar de gewenste tijd te gaan en druk daarna op ← De geselecteerde tijd wordt toegepast.

5 Druk op de toets EXIT om het menu te verlaten.

Snelmenu selecteren

Aansluiten op PC

Voordat u aansluit op een PC ....58

PC-omgeving instellen....59

Aansluiten op PC 60

Automatische beeldaanpassing ......62

Frequentieaanpassing 63

Fijnafstelling met de faseaanpassing......64

Scherm zoomen....65

PC resetten 66

Voordat u aansluit op een PC

Controleer het volgende voordat u de projector aansluit op een PC.

Controleer het volgende voordat u aansluit:

■ Pas de weergave-instellingen van de PC aan op de door de projector ondersteunde resolutie en frequentie.
■ Zie de gebruikershandleiding van de PC (grafische en geluidskaart) voor het aansluiten van de projector op de PC.
■ Sluit het netsnoer niet aan totdat alle aansluitingen zijn voltooid. Als u het netsnoer te vroeg aansluit, kan dit mogelijk schade opleveren.
■ Controleer het type poort voor de grafische kaart zoals geïnstalleerd op uw PC.

Weergavemodi ondersteund door deze projector

Bron	Modus	Resolutie (H x V)	Totale resolutie	Horizontale sync.		Verticale sync.		Pixelklok [MHz]	Sync Type
				Frequentie [KHz]	Polariteit	Frequentie [Hz]	Polariteit		Separaat	Composite	SOG (Groensyn chronisatie)
PC & DVI	VGA	640 x 350	800 x 449	31.47	P	70	N	25.175	O	O	X
			832 x 445	37.86	P	85.1	N	31.5	O	O	X
		720 x 400	900 x 449	31.47	N	70	P	28.322	O	O	X
			936 x 446	37.93	N	85	P	35.5	O	O	X
		640 x 480	800 x 525	31.47	N	60	N	25.175	O	O	X
			864 x 525	35.00	N	66.7	N	30.24	O	O	X
			832 x 520	37.86	N	72.8	N	31.5	O	O	X
			840 x 500	37.5	N	75	N	31.5	O	O	X
			832 x 509	43.27	N	85	N	36	O	O	X
	SVGA	800 x 600	1024 x 625	35.16	N/P	56.3	N/P	36	O	O	X
			1056 x 628	37.88	P	60.3	P	40	O	O	X
			1040 x 666	48.08	P	72.2	P	50	O	O	X
			1056 x 625	46.87	P	75	P	49.5	O	O	X
			1048 x 631	53.67	P	85.1	P	56.25	O	O	X
		832 x 864	1152 x 667	49.73	N	74.6	N	57.284	O	O	X
	XGA	1024 x 768	1344 x 806	48.36	N	60	N	65	O	O	X
			1328 x 806	56.4	N	70.1	N	75	O	O	X
			1312 x 800	60.02	P	75	P	78.75	O	O	X
	SXGA	1280 x 1024	1688 x 1066	63.981	P	60.02	P	108	O	X	X
PC & DVI & Component	HD	1920 x 1080i	2200 x 1125	33.75	X	60	X	74.25	O	X	SOY
			2640 x 1125	28.125	X	50	X	74.25	O	X	SOY
		1280 x 720p	1650 x 750	45	X	60	X	74.25	O	X	SOY
			1980 x 750	37.5	X	50	X	74.25	O	X	SOY
		720 x 480p	858 x 525	31.5	X	60	X	27	O	X	SOY
		720 x 576p	720 x 576	31.25	X	50	X	27	O	X	SOY
Component	SD	720 x 480i	858 x 525	15.73	X	60	X	13.5	O	X	SOY
		720 x 576i	864 x 625	15.625	X	50	X	13.5	O	X	SOY

OPMERKING

De tabel voldoet aan de IBM/VESA-vereisten en is gebaseerd op een analoge signaalinvoer.

Zie "Achterzijde en kabels" op pagina 10 voor de aansluitkabels.

| PC-omgeving instellen

1 Klik op de rechtermuisknop op het bureaublad van Windows en klik op Eigenschappen. De tab Eigenschappen voor beeldscherm wordt weergegeven.

2 Klik op de tab Instellingen en stel de Beeldschermresolutie in met behulp van de resolutie zoals beschreven in de tabel voor weergavemodi ondersteund door deze projector.

■ U hoeft niet de instellingen voor Kleurkwaliteit te wijzigen.

3 Klik op de toets Geavanceerd. Er wordt nu een nieuw eigenschappenvenster geopend.

4 Klik op de tab Monitor en stel de Vernieuwingsfrequentie in met behulp van de verticale frequentie zoals beschreven in de tabel voor weergavemodi ondersteund door deze projector.

■ Stel zowel de verticale als horizontale frequentie in in plaats van vernieuwingsfrequentie.

5 Klik op OK om het venster te sluiten en klik op OK in Eigenschappen voor beeldscherm om ook dit venster te sluiten.

■ De computer start mogelijk opnieuw op.

6 Sluit de PC af en sluit de projector aan. (Pagina 60)

■ Dit proces verschilt mogelijk afhankelijk van het type computer of de versie van Windows.
■ Dit apparaat ondersteunt tot 32 bits per pixel in kleurkwaliteit zodra het wordt gebruikt als PC-beeldscherm.
■ De geprojecteerde afbeeldingen zijn mogelijk anders dan het beeldscherm, afhankelijk van de beeldschermfabrikant of de versie van Windows.
- Indien er een band of ongewoon signaal verschijnt op de projector zodra de PC is uitgeschakeld of ontkoppeld, schakel dan de Composite-modus in met behulp van de toets SOURCE of controleer of de PC goed is aangesloten.
■ Als u een projector op een PC aansluit (Incl. DVI-aansluiting), controleer dan of de PC-instelling overeenkomt met de weergave-instellingen zoals ondersteund door deze projector. Als dit niet het geval is, resulteert dit mogelijk in problemen bij de signaalweergave.

Aansluiten op PC

U kunt een PC op een projector aansluiten en deze als beeldscherm gebruiken.

PC-videokabel of DVI-kabel gebruiken

Sluit de PC-poort (RGB In) op de achterzijde van de project aan op de uitvoerpoort van het beeldscherm van de PC met behulp van de PC-videokabel.

■ PC heeft een DVI-uitvoerpoort, sluit deze aan op de DVI-poort van de projector.

OPMERKING

U hoeft geen driver te installeren voor Windows XP.

PC-scherm bekijken

1 Zet de projector aan en druk op de toets PC om de PC te selecteren. Als de projector is aangesloten op DVI, druk dan op de DVI-toets om DVI te selecteren.

■ Als de PC-modus niet beschikbaar is, controleer dan of de PC-videokabels goed zijn aangesloten.

2 Schakel de PC in en stel indien nodig de PC omgeving in. (Pagina 59)

3 Scherm aanpassen. (Pagina 62\~65)

OPMERKING

Geniet van een betere beeldkwaliteit met behulp van DVI-D-kabel (ondersteunt alleen digitale signalen) in plaats van een PC-videokabel.

■ DVI-1-kabel (ondersteunt analoge signalen) wordt niet ondersteund. Gebruik een DVD-D-kabel.

■ Het geluid komt uit de PC-speakers.

PC

Pinconfiguratie voor stekker PC-Videopoort

PC-videokabel (15-pins signaal)

Pinnr. PC-ingang
1	Rood (R)
2	Groen (G)
3	Blauw (B)
4	Aarde
5	Aarde (DDC)
6	Rood (R) Aarde
7	Groen (G) Aarde
8	Blauw (B) Aarde
9	Gereserveerd
10	Aarde-sync.
11	Aarde
12	Data (DDC)
13	Horizontale sync.
14	Verticale sync.
15	Klok (DDC)

DVI-D (ondersteunt alleen digitale signalen)

Pinnr. Signaal		Pinnr. Signaal
1	T.M.D.S. DATA2-	13	T.M.D.S. DATA3+
2	T.M.D.S. DATA2+	14	+5V vermogen
3	T.M.D.S. DATA2/4 Shield	15	Aarde voor 5V
4	T.M.D.S. DATA4-	16	Sensor stekker heet
5	T.M.D.S. DATA4+	17	T.M.D.S. DATA0-
6	Klok (DDC)	18	T.M.D.S. DATA0+
7	Data (DDC)	19	T.M.D.S. DATA0/5 Shield
8	Geen aansluiting	20	T.M.D.S. DATA5-
9	T.M.D.S. DATA1-	21	T.M.D.S. DATA5+
10	T.M.D.S. DATA1+	22	T.M.D.S. Clock Shield
11	T.M.D.S. DATA1/3 Shield	23	T.M.D.S. Clock+
12	T.M.D.S. DATA3-	24	T.M.D.S. Clock-

VESA Plug & Play

Dit apparaat ondersteunt VESA Plug & Play en herkent automatische de aansluiting op een PC.

LET OP

DVI-D-kabel ondersteunt geen analoge RGB-signalen.

Automatische beeldaanpassing

Deze functie wordt gebruikt om de frequentie en fase van het PC-scherm automatisch aan te passen.

Frequentieaanpassing

Deze functie wordt gebruikt om de frequentie aan te passen als er verticale lijnen op het PC-scherm worden weergegeven.

Fijnafstelling met de faseaanpassing

Deze functie wordt gebruikt om het PC-scherm fijn af te stellen.

Scherm zoomen

Deze functie wordt gebruikt om het PC-scherm vanuit het midden uit te rekken.

PC resetten

Deze functie wordt gebruikt om de instellingen van PC-modus te resetten naar de fabrieksinstellingen.

VISUEEL REALISME

Problemen oplossen

Voordat u de technische dienst inschakelt .....68

Voordat u de technische dienst inschakelt

Als deze projector niet goed functioneert, controleer dan eerst het volgende.

Als het probleem blijft aanhouden, neem dan contact op met de dealer.

Installatie en aansluiting

Symptoom Problemen oplossen		Opmerking
Geen stroom.	Zorg ervoor dat het netsnoer goed is aangesloten en de POWER-schakelaar op de achterzijde van de projector is ingeschakeld "-".	Pagina 15
Afbeelding is vervormd of trapezoïdaal.	Zorg ervoor dat de projectiestraal loodrecht is ten opzichte van het scherm en pas de focus aan met de zoomknop en de focusring.Vermijd het gebruik van de projectiehoekfunctie zoveel mogelijk.	Pagina 16~20
Projector aan plafond monteren.	Plafondsteun is een optionele accessoire.Neem contact op met uw dealer.
Afbeelding is vervormd of trapezoïdaal.	Zorg ervoor dat de aansluitkabel (video) goed is aangesloten op de juiste poort. Het apparaat is alleen beschikbaar mits deze goed zijn aangesloten.	Pagina 23~25

Menu en afstandsbediening

Symptoom Problemen oplossen		Opmerking
Afstandsbediening werkt niet.	Zorg ervoor dat u de juiste externe bron hebt geselecteerd.Controleer de batterijen van de afstandsbediening. Als er een probleem is, vervang deze dan door aanbevolen batterijen.Controleer de hoek en de afstand tussen de afstandsbediening en de projector. Zorg ervoor dat er geen voorwerp tussen de projector en de afstandsbediening die het signaal blokkeert.Directe belichting van 3-stralenlamp of andere verlichting op de afstandsbedieningssensor van de projector hebben mogelijk gevolgen voor de gevoeligheid en zorgen ervoor dat de afstandsbediening niet meer goed werkt.	Pagina 26Pagina 12Pagina 13
Een aantal menufuncties werkt niet.	Zie de gebruikershandleiding. Een aantal functies is vergrendeld afhankelijk van de bron en het type van het invoersignaal.	Pagina23~26

Scherm en externe bron

Symptoom Problemen oplossen		Opmerking
Afbeeldingen worden niet weergegeven.	Zorg ervoor dat het netsnoer goed is aangesloten.Zorg ervoor dat u de juiste invoerbron hebt geselecteerd.Zorg ervoor dat de kabel goed is aangesloten op de achterzijde van de projector.Controleer de batterijen van de afstandsbediening.Zorg ervoor dat de instellingen voor Kleur en Helderheid niet te laag zijn.	Pagina 15Pagina 26Pagina 23~25Pagina 12Pagina 31
Slechte kleur.	Kleur en helderheid instellen	Pagina 31
Afbeeldingen zijn niet duidelijk.	Pas de focus aan.Controleer of de projector te ver of te dicht bij het scherm staat.	Pagina 16Pagina 19~20
Raar geluid.	Neem contact op met een gekwalificeerd technicus als het geluid aanhoudt als gevolg van defecte onderdelen.
Reparatie-indicatie licht op.	Zie de instructies over de lamp en reparatie.	Pagina 9
Op het scherm verschijnen lijnen.	Er kunnen lijnen voorkomen in PC-modus in het geval van discrepantie in frequentie. Pas de verticale frequentie van uw videokaart bij de geavanceerde schermeigenschappen.	Pagina 63
Er verschijnt groen op het scherm.	Zorg ervoor dat de externe apparatuur goed is aangesloten. Zorg er met name voor dat de componentkabels (Y, Pb, Pr) overeenkomen met de kleurcodes.	Pagina 23~25
Kan geen beeld van externe apparaten zien.	Zorg ervoor dat u de externe apparaten juist gebruikt. Instelbare onderdelen van het menu Aangepast beeld zijn goed ingesteld.	Pagina 26, 31
Er wordt alleen een blauw scherm weergegeven.	Zorg ervoor dat de externe apparatuur goed is aangesloten. Controleer de aansluitkabels nog een keer.	Pagina 26, 23~25
Scherm verschijnt in zwart/wit of ongewone kleuren/scherm is te donker of te licht.	Instelbare onderdelen van het menu Aangepast beeld zijn goed ingesteld.Voer Fabrieksinstellingen uit als u de fabrieksinstellingen wilt herstellen.	Pagina 31Pagina 48

VISUEEL REALISME

Overige informatie

Opslag en onderhoud....72

Optionele onderdelen aanschaffen....73

Structuur van het schermmenu....74

Vervanging lamp 77

RS-232C Aansluiting en bediening....78

Specifications 80

Specificaties afstandsbediening ....81

Opslag en onderhoud

Reinig en onderhoud de projector op de volgende manier.

Projector en lens reinigen

Gebruik een droge zachte doek.

• Gebruik geen ontvlambare materialen zoals benzeen en thinner. Gebruik geen vochtige doek. Dit kan storing veroorzaken.
  ■ Reinig de lens niet met uw vinger of een scherp voorwerp. Hierdoor kunnen er krassen ontstaan.

Reinigen van de binnenzijde van de projector

Neem contact op met uw dealer of gekwalificeerde technicus voor het reinigen van de binnenzijde van de projector.

Neem contact op met uw dealer als er deeltjes of andere voorwerpen in de projecten vastzitten.

Optionele onderdelen aanschaffen

Informatie over het aanschaffen van accessoires of aanvullende onderdelen.

Optionele onderdelen

DVI-D-kabel

U kunt deze in elektronicawinkels of via internet bestellen.

Video-(Composite-)kabel

Adapter voor 110V-stekker

U kunt deze in elektronicawinkels of via internet bestellen. U kunt ook contact opnemen met uw dealer of service center.

Structuur van het schermmenu

U kunt de volledige structuur van het schermmenu weergeven.

Toetsen voor schermmenu

Menu openen / Menu afsluiten

Een onderdeel selecteren/ingestelde waarde wijzigen

Composite-/S-Video-/Componentinvoermodus selecteren

Input

Bronlijst Component1 / Component2 / S-Video / Composite / PC / DVI

Naam wijzigen Component1 / Component2 / S-Video / Composite / PC / DVI (Geselecteerd zonder invoer)

VCR / DVD / Kabel / Satelliet / AV-ontvanger / DVD-speler / Spelcomputer Camcorder / Combo / PC

Beeld

Beeldmodus Dynamisch / Standaard / Movie1 / Movie2 /

Gebruiker1 / Gebruiker2 / Gebruiker3 / Aangepast

Aangepast beeld-Contrast 0 \~ 100

Helderheid 0 \~ 100

Scherpte 0 \~ 100

Kleur 0 \~ 100

Tint 0 \~ 100

(Niet ondersteund in 480p modus of hoger)

Kleurenstandaard SMPTE_C/HD/EBU

Kleurtemperatuur 5500K / 6500K / 8000K / 9300K

Gamma Gamma modus1 / Gamma modus2 / Gamma modus3

Opslaan Gebruiker1 / Gebruiker2 / Gebruiker3

Instellingen

Installeren Voor-vloer / Voor-plafond / Acht.-vloer / Acht.-plafond

Lichtinstelling Theater

Helder

Projectiehoek -50 \~ 50

Testpatroon Kruis

Schermformaat

Kleurenstandaard

Rood

Groen

Blauw

Wit

6500K_Wit

PC Auto. afstellen

Grof

Fijn

Zoom

Reset OK / Annuleren

Fabrieksinstellingen OK / Annuleren

Informatie

Structuur van het schermmenu (vervolg)

| Vervanging lamp

Waarschuwingen m.b.t. vervangen lamp

■ Projectorlamp dient te worden vervangen na.

■ Gebruik de aanbevolen lamp om de oude te vervangen. U vindt de lampspecificaties in het gebruikershandboek. Vervang de lamp met hetzelfde model als in de projector.

• Modelnaam lamp : LAMP-MERCURY-Philips
• Fabrikant : Philips Lighting
• Levensduur : 2000 uren
• Type lamp : 250W UHP
• Artikelnummer : BP47-00010A

■ Zorg ervoor dat de stekker van het netsnoer uit het stopcontact is voordat u de lamp vervangt.
■ Wacht minimaal 30 minuten voordat u de lamp vervangt zodat de lamp kan afkoelen nadat u de stroom hebt uitgeschakeld.
■ De lamp is een product dat onder hoge druk staat. Houd deze niet in de buurt van ontvlambare materialen en houd deze uit de buurt van kinderen.
■ Verwijder vuil of vreemd materiaal rondom of in de lamp met behulp van geschikt vacuümapparaat.
■ Zorg ervoor dat u de lamp niet aanraakt als u deze hanteert.
■ Als de lamp niet goed wordt gehanteerd, kan dit leiden tot een slechte beeldkwaliteit of een kortere levensduur van de lamp.
■ De projector zal niet normaal functioneren als de klep niet volledig wordt afgesloten nadat de lamp is vervangen. Zie de LED-informatie in het gebruikershandboek in het geval dat de projector niet normaal functioneert.

Vervangingsprocedure lamp

1 Draai de schroef van de kap van de lamp los.

2 Duw in de richting van de pijl om de kap te openen.

3 Draai de drie schroeven los.

4 Pak de hendel vast en til de lamp op in de richting van de pijl en trek hem uit de projector.

5 Herhaal bovenstaande stappen in omgekeerde volgorde om de nieuwe lamp te plaatsen.

OPMERKING

■ De lamp kan heel heet worden en is een product dat onder hoge druk staat. Wacht minimaal 30 minuten na het afsluiten van de stroom.
■ Zorg ervoor dat het netsnoer is ontkoppeld voordat u verder gaat.

RS-232C Aansluiting en bediening

De projector aansluiten op een PC

U kunt de projector aansluiten op een PC met de RS-232C-kabel (gekruist, vrouwtje) om de projector te bedienen.

■ Koppel de RS-232C-kabel niet aan of los wanneer de computer of de projector in bedrijf zijn. Dat kan de computer of de projector ernstig beschadigen.
■ Als de PC niet juist geconfigureerd is, werkt de RS-232C-connectie wellicht niet naar behoren. Zie de productdocumentatie van de computer voor meer informatie.

Communicatie-indeling (komt overeen met de RS232C-standaard)

■ Transmissiesnelheid: 115.200 bps
■ Pariteitsbit: Nee
■ Datalengte: 8 databits, 1 stopbit

Transmissiesequentie en dataformaat

Transmissiesequentie

Argument 1 → Argument 2 → ---- Argument N, Commando, Reactie

Structuur voor variabelen (8 bytes)

0x08

0x11 N

PN CS

N : Nummer van variabele (hexadecimaal)

PN : Waarde van variabele (geïmplementeerd in 4 bytes - hexadecimaal)

CS : Controlesom (booleanse complementering van de optelling van alle bytes behalve de CS)

Commandostructuur (4 bytes)

CN 0x12 CC

CS

CN : Commando + aantal variabelen (hexadecimaal)

CC : Commando + hexadecimaal (zie de commandotabel)

CS : Controlesom (booleanse complementering van de optelling van alle bytes behalve de CS)

Reactiedatastructuur (3 bytes)

- Bevestigt juiste datatransmissie

CN 0x12 CC

CS

- Geen respons voor communicatiefouten of ongeldige commando's

■ Verzend de volgende controlecommando's om één of meer controlecommando's te verzenden als er een succesvolle respons voor de voorgaande transmissie was of als er langer dan 3 seconden geen respons was.
- Bij bediening van de projector met de computer, kunt u de statusverandering van de projector niet controleren op de computer noch op het scherm van de projector. Verzend het INFORMATIE-commando om de huidige informatie op het scherm van de projector weer te geven.
■ Alle controlecommando's zijn van toepassing op de ingangsbron en op de status van de projector die op dat moment weergegeven wordt.

Commando's

Bv.) WEERGAVE → AANGEPASTE CONFIGURATIE → Stel het CONTRAST in op 60

Parameter 1	0x08 0x11 0x01 0x00 0x00 0x00 0x01 0xE5
Parameter 2	0x08 0x11 0x02 0x00 0x00 0x00 0x03 0xE2
Parameter 3	0x08 0x11 0x03 0x00 0x00 0x00 0x3C 0xA8
Commando	0x04 0x12 0x4B 0x9F

Terug 0x03 0x0C 0xF1

★ : Bereik is -50 \~ 50, gebruik de booleaanse complementariteit voor negatieve waarden.

	Items voor beheer Commando Parameters Terug
Agemeen	Energie Aan 76 0,9
		Uit 76 0,3
		Direct uit 76 0,6
Invoer	Invoer Component1 76 2,8
		Component2 76 2,9
		S-Video 75	2,11
		Composite	76	2,10
		PC	76	2,12
		CVI	76 2,7
	Controleren	Component1 77	64,208	1 of 0
		Component2 77	64,209	1 of 0
		S-Video 77	64,210	1 of 0
		Composite	77	64,211
		PC	77	64,212
		CVI	77	64,213
Beeld	Beeldmodus	Dynamisch	75	2,10,0
		Standarde	75	2,10,1
		Film1	75	2,10,2
		Film2	75	2,10,3
		Gebruiker1	75	2,10,4
		Gebruiker2	75	2,10,5
		Gebruiker3	75	2,10,6
		Aangepast	75	2,10,7
	Aangepast beeld	Contrast (0-100)	75	1,3,x
		Helderheid (0-100)	75	1,4,x
		Scherpte (0-100)	75	1,5,x
		Kleuren (0-100)	75	1,6,x
		Tint (0-100)	75	1,7,x
	Kleurenstandaard SMPTE-C	76	1,1,0
		HD	76	1,1,1
		ESU	76	1,1,2
	Keurtemperatuur 5500K	75	2,0,3
		6500K	75	2,0,2
		8000K	75	2,0,1
		9300K	75	2,0,0
	Verslotkings/factor	R(0-100)	75	2,3,x
		G(0-100)	75	2,4,x
		B(0-100)	75	2,5,x
	Compensatie	R(-50-50)	75	2,6,x
		G(-50-50)	75	2,7,x
		B(-50-50)	75	2,8,x
	Gamma	Gamma Modus1	75	2,1,0
		Gamma Modus2	75	2,1,1
		Gamma Modus3	75	2,1,2
	Beeldformaat	Volledig 75	2,9,0
		Zoom1	75	2,9,2
		Zoom2	75	2,9,3
		4,3	75	2,9,4
	Positie	Omhocg 75	2,13,0
		Omlaag 75	2,13,1
		Links	75	2,13,2
		Rechts	75	2,13,3
	DNle	Aan 76	0,1,1
		Uit 76	0,1,0
		Demc	76	0,1,2

	Items voor beheer Commando Parampters Terug
Beeld	Flinmodus	Aan 75	2,11,1
		Uit 75	2,11,0
	Overscan	Aan 75	2,12,1
		Uit 75	2,12,1
Instellingen	Instelleron	Voor-voor	75	0,1,0
		Voor-plafond 75	0,1,1
		Acht-voor	75	0,1,2
		Acht-plafond	75	0,1,3
	Lichtinstelling	Theater 76	0,2,1
		Heider	76	0,2,0
	Testipaltron	Kruis	76	0,0,1
		Kleurenstandaard	76	0,0,2
		Roud	76	0,0,3
		Groen	76	0,0,4
		Blauw	76	0,0,5
		Wt	76	0,0,6
		6500K_wit	76	0,0,7
	Projectiehoek	Projectiehoek (-50-50)	75	0,3,x	★
	PC	Autom-asstellen	76,6,5
		Grzf (0-2000)	76	6,3,x
		Fijn (0-255)	76	6,4,x
		Zoom (0-3)	76	6,13,x
		PC herstarten	76	6,14
	Fabrieksinstellingen	Bevestgen	76	9
	Informatie	CK	75,0,6
Menopfie	Tsakseuze English	76	10,0,0
		Deutsch 76	10,0,1
		Nederlands	76	10,0,2
		Español 76	10,0,3
		Français 76	10,0,4
		Italiano	76	10,0,5
		Svenska 76	10,0,6
		Português	76	10,0,7
		中国語	76	10,0,8
		한국이	76	10,0,9
	Positio monu	Omhoog 76	10,1,0
		Omtlaag 76	10,1,1
		Links	76	10,1,2
		Rechts	76	10,1,3
	Menu doorschijn.	Ondoorzichtig	76	10,2,0
		Hoog	76	10,2,2
		Middel	76	10,2,4
		Laag	76	10,2,6
	Menu tijdweergave	Continu Aan 76	10,3,6
		5	76	10,3,0
		10 76	10,3,1
		30 76	10,3,2
		60 76	10,3,3
		90 76	10,3,4
		120	76	10,3,5
	Menu	Stuiten	76,0,4

Specifications

Ontwerp en specificaties van het product kunnen worden gewijzigd ter verbetering van het apparaat zonder voorafgaande kennisgeving. Dit apparaat is een Klasse B apparaat dat kan worden gebruikt zowel in huiselijke kring als in een industriële omgeving.

Klassificering	Model	SP-H700/H710		SP-H500
Paneel	Formaat	0.8"(HD2+)		0.63"(ED2)
	Resolutie	1280 x 720		1024 x 576
Lamp	Type	250W UHP
	Levensduur	2000 uren
Energie	Energieverbruik	350W
	Voltage	Wisselstroom 100-240V
	Frequentie	50/60Hz
Afmetingen		384 x 425 x 177 mm / 15.1" x 16.7" x 7.0"
Gewicht		9.0 kg / 19.8 lb
Accessoires		Gebruikershandleiding, netsnoer, afstandsbediening, batterijen
Belangrijke functies	Helderheid	700 ANSI		600 ANSI
	Contrast (Bioscoopmodus)	2800 : 1		2000 : 1
	Schermformaat	Diagonaal 30.385~300"		Diagonaal 40~200"
	Projectiebereik	1.0 ~ 13.6 m / 3.4 ~ 44.8 ft		1.3 ~ 8.8 m / 4.4 ~ 28.5 ft
	Projectiehoek	Verticaal
Invoer/uitvoer	DVI	1) Connectortype: DVI-D
		2) Beschikbare format: PC - VGA~SXGADTV - 480p, 576p, 720p, 1080i
		3) Frequentie: Zie pagina 63.
	PC	1) Connectortype: 15Pin D-Sub
		2) Frequentie: Zie pagina 63.
	Component 1	1) Signaaltype: Y, Pb, Pr
	Component 2	2) Beschikbare format: 480i, 480p, 576i, 576p, 720p, 1080i
		3) Frequentie: Zie pagina 63.
	S-Video	Signaalformat: NTSC, PAL, SECAM
	Composite
	RS-232C	Servicepoort
Gebruikersomgeving	Temperatuur en vochtigheid	Bedrijfs-	temperatuur (32~104°F / 0~40°C), vochtigheid (10~80%)
		Opslag-	temperatuur (-4~113°F / -20~45°C), vochtigheid (5~95%)
	Apparaatklassificatie	Klasse B
	Ruis	Min. 28dB (Theatermodus)

Het DMD scherm dat gebruikt wordt in DLP projectors bestaat uit honderdduizenden microspiegeltjes. Net als andere visuele schermelementen, kan het DMD-scherm een paar slechte pixels bevatten. Samsung en de producent van het DMD-scherm hanteren strenge procedures voor het identificeren en beperken van slechte pixels en het aantal slechte pixels zal nooit de norm overschrijden die wij voor onze producten hebben gesteld. Sporadisch kunnen pixels voorkomen die niet kunnen worden weergegeven, maar dit heeft geen effect op de algehele beeldkwaliteit of de levensduur van het product.

Specificaties afstandsbediening

Functie en transmissiecodes

Toets		Systeem code	Data code	Toets		Systeem code	Data code
(Energie) ON		07	99	CUSTOM		07	1E
(Energie) OFF		07	98	STILL		07	42
COMP.1 (Component1)		07	86	V.KEYSTONE		07	81
COMP.2 (Component2)		07	88	INSTALL	Voor-vloer	07	BB
COMPOSITE		07	84		Voor-plafond	07	EE
S-VIDEO		07	85		Acht.-vloer	07	EF
PC		07	69		Acht.-plaf.	07	BF
DVI		07	8A	MENU		07	1A
P.SIZE	Vol	07	E4	QUICK		07	58
	Zoom1	07	53	INFO		07	1F
	Zoom2	07	E1	EXIT		07	2D
	4 : 3	07	E3	◀(Omhoog)		07	60
P.MODE	Dynamisch	07	BD	▼(Omlaag)		07	61
	Standaard	07	E8	◀(Links)		07	65
	Film1	07	E9	▶(Rechts)		07	62
	Film2	07	EA	◀(Enter)		07	68
	Gebruiker1	07	EB
	Gebruiker2	07	EC
	Gebruiker3	07	ED
	Aangepast	07	BC

Signaalformat afstandsbediening

LEADER	PULSE	Systeemcode	Systeemcode	Datacode	/Datacode (Omgekeerde datacode)
4.5msec	4.5msec	07h	07h	Data	/Data (Omgekeerde data)

| Memo

| Memo

SAMSUNG

Correcte verwijdering van dit product (elektrische & elektronische afvalapparatuur)

Dit merkteken op het product of het bijbehorende informatiemateriaal duidt erop dat het niet met ander huishoudelijk afval verwijderd moet worden aan het einde van zijn gebruiksduur. Om mogelijke schade aan het milieu of de menselijke gezondheid door ongecontroleerde afvalverwijdering te voorkomen, moet u dit product van andere soorten afval scheiden en op een verantwoorde manier recyclen, zodat het duurzame hergebruik van materiaalbronnen wordt bevorderd. Huishoudelijke gebruikers moeten contact opnemen met de winkel waar ze dit product hebben gekocht of met de gemeente waar ze wonen om te vernemen waar en hoe ze dit product milieuvriendelijk kunnen laten recyclen.

Zakelijke gebruikers moeten contact opnemen met hun leverancier en de algemene voorwaarden van de koopovereenkomsten nalezen. Dit product moet niet worden gemengd met ander bedrijfsafval voor verwijdering.
