PSM1030P - брусилка Ferm - Бесплатен кориснички прирачник

Тип на производ	Ексцентрична брусилка
Марка	Ferm
Модел	PSM1030P
Моќност	520 W
Напон на мрежата	220-240 V~
Фреквенција	50 Hz
Брзина без оптоварување	7 200 min⁻¹
Површина за брусење	114 x 234 mm
Тежина	2,50 kg
Степен на заштита	IP20
Двојна изолација	Да
Прицврстување на шмирглата	Систем со прицврстувачи (штипки)
Компатибилни материјали	Дрво, метал, пластика, обоени површини
Прекинувач	Вклучување/исклучување
Рачка	Ергономска рачка
Ниво на вибрации	Мерено според EN 60745
Потребна заштитна опрема	Очила, заштита за слух, маска против прашина
Одржување	Редовно чистете го куќиштето и отворите за вентилација
Гаранција	Погледнете ги дадените услови за гаранција
Рециклирање	Сортирајте го производот, додатоците и пакувањето

Frequently Asked Questions - PSM1030P Ferm

Колкава е моќноста на брусилката Ferm PSM1030P?

Ексцентричната брусилка Ferm PSM1030P има моќност од 520 W.

Која е брзината без оптоварување на брусилката?

Брзината без оптоварување е 7 200 min⁻¹.

Која е површината за брусење?

Површината за брусење е 114 x 234 mm.

Кои материјали може да се брусат со овој уред?

Овој уред може да бруси дрво, метал, пластика и обоени површини.

Како да се монтира шмирглата?

Отворете ги прицврстувачите, поставете ја шмирглата на подлогата, свиткајте ги краевите, а потоа затворете ги прицврстувачите. Внимавајте да ги стегнете краевите добро.

Кои заштитни средства се препорачуваат?

Носете заштитни очила, заштита за слух и маска против прашина.

Како да се чисти брусилката?

Пред секое чистење, исклучете го уредот. Чистете го куќиштето со мека крпа, а отворите за вентилација со влажна крпа доколку е потребно.

Кој напон на мрежата е потребен?

Потребниот напон на мрежата е 220-240 V~ на 50 Hz.

Која е тежината на брусилката?

Тежината е околу 2,50 kg.

Дали брусилката е двојно изолирана?

Да, има двојна изолација, што обезбедува дополнителна безбедност.

КОРИСНИЧКИ ПРИРАЧНИК PSM1030P Ferm

Благодариме за купувањето на овој FERM производ.

Со тоа имате одличен производ, испорачан од еден од водечките добавувачи во Европа. Сите производи доставени од страна на FERM се произведени според највисоките стандарди на перформанси и безбедност. Како дел од нашата филозофија е обезбедување на одличен срвис за клиентите, со поддршка со нашите сеопфатни гаранции.

Се надеваме дека їе уживате користејки го овој производ многу наредни години.

ПРЕДУПРЕДУВАЊА ЗА БЕЗБЕДНОСТ

ПРЕДУПРЕДУВАЊЕ

очитајте ги приложените, дополнителните безбедносни предупредувања и упатствата.

Погрешното следење на безбедносните преупредувања и упатствата може да доведе до струен удар, пожар и/или тешки повреди.

Чувајте ги безбедносните преупредувања и упатствата за да можете повротно да ги прочитате.

Следните символи се користат во упатствата или на производот:

Прочитај го упатството.

Ризик од повреди.

Ризик од струен удар.

Веднаш извадете ја приклучницата од струја ако кабелот е оштетен како и за време на чистење и одржување.

Носете заштитни очила. Носете заштита за слухот.

Носете маска за заштита од прашина.

Двојна изолација

Не го депонирајте производот во несоодветни садови.

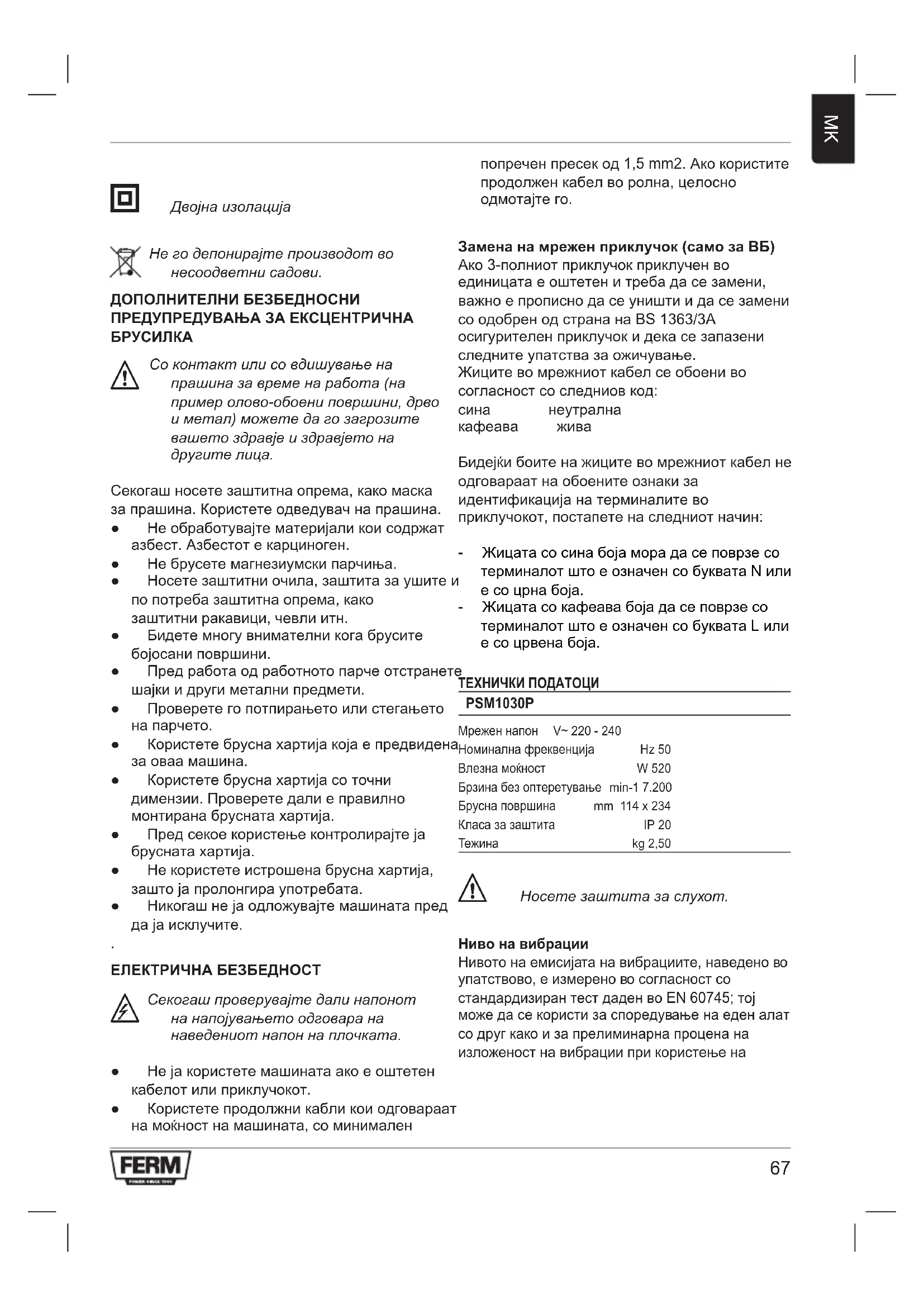

ДОПОЛНИТЕЛНИ БЕЗБЕДНОСНИ ПРЕДУПРЕДУВАЊА ЗА ЕКСЦЕНТРИЧНА БРУСИЛКА

Со контакт или со вдишување на прашина за време на работа (на пример олово-обоени површини, дрво и метал) можете да го загрозите вашето здравје и здравјето на другите лица.

Секогаш носете заштитна опрема, како маска за прашина. Користете одведувач на прашина.

• Не обработувајте материјали кои содржат азбест. Азбестот е карциноген.
• Не брусете магнезиумски парчиња.
• Носете заштитни очила, заштита за ушите и по потреба заштитна опрема, како заштитни ракавици, чевли итн.
• Бидете многу внимателни кога брусите бојосани површини.
• Пред работа од работното парче отстранете шајки и други метални предмети.
• Проверете го потпирањето или стегањето на парчето.
• Користете брусна хартија која е предвидена за оваа машина.
• Користете брусна хартија со точни димензии. Проверете дали е правилно монтирана брусната хартија.
• Пред секое користење контролирајте ја брусната хартија.
• Не користете истрошена брусна хартија, зашто ја пролонгира употребата.
• Никогаш не ја одложувајте машината пред да ја исклучите.

ЕЛЕКТРИЧНА БЕЗБЕДНОСТ

Секогаш проверувајте дали напонот на напојувањето одговара на наведениот напон на плочката.

• Не ја користете машината ако е оштетен кабелот или приклучокот.
• Користете продолжни кабли кои одговараат на моїност на машината, со минимален

попречен пресек од 1,5 mm2. Ако користите продолжен кабел во ролна, целосно одмотајте го.

Замена на мрежен приклучок (само за ВБ)

Ако 3-полниот приключок прилучен во единицата е оштетен и треба да се замени, важно е прописно да се уништи и да се замени со одобрен од страна на BS 1363/3A осигурителен приключок и дека се запазени следните упатства за ожичување. Жиците во мрежниот кабел се обоени во согласност со следниов код:

сина неутрална кафеава жива

Бидејки боите на жиците во мрежниот кабел не одговараат на обоените ознаки за идентификација на терминалите во приклучокот, постапете на следниот начин:

• Жицата со сина боја мора да се поврзе со терминалот што е означен со буквата N или е со црна боја.
• Жицата со кафеава боја да се поврзе со терминалот што е означен со буквата L или е со црвена боја.

Мрежен напон	V~ 220 - 240
Номинална фреквенција	Hz 50
Влезна моќност	W 520
Брзина без оптеретување	min-1 7.200
Брусна површина	mm 114 x 234
Класа за заштита	IP 20
Тежина	kg 2,50

Носете заштита за слухом.

Ниво на вибрации

Нивото на емисијата на вибрациите, наведено во упатствово, е измерено во согласност со стандардизиран тест даден во EN 60745; тој може да се користи за споредување на еден алат со друг како и за прелиминарна процена на изложеност на вибрации при користење на

алатот во споменатите апликации

• користењето на алатот за различни апликации или со различни или слабо одржуван прибор, може значително да го зголеми нивото на изложеност
• времето кога алатот е ислучен или кога работи но не ја врши работата, може значително да го намали нивото на изложеност.

Заштитете се од ефектите на вибрациите со одржување на алатот и приборот, рацете да ви бидат топли и организирајте ги работните навики.

ОПИС (СЛ. А

Ексцентричната брусилка е наменета за брусење на дрво, метал, пластика и обоени површини.

1. On/off прекинувач
2. Подлога за брусење
3. Стега за брусна хартија
4. Дршка

МОНТАЖА

Пред монтажа исключете ја машината и извадете го приклучокот од главниот напон.

Монтирање и отстранување на брусна хартија (стегање на брусна хартија) (сл. С)

Монтажа

• Отворете ја стегата за брусна хартија (4).
- Монтирајте ја брусната хартија (7) со соодветна големина на гранулација на подлогата (3).
- Свиткајте ја хартијата (7) по двата рабови околу работ на подлогата (3).
- Затворете ги стегите (4), една по една. Уверете се дека се стегнати краевите од брусната хартија (7).

Отстранување

• Отворете ја стегата за брусна хартија (4).
- Отстранете ја брусната хартија (7) од брусната подлога (3).

УПОТРЕБА

Вклучување и исклучување (Сл. А)

• За включување, притиснете го On/Off прекинувачот (1).
• За включување на континуиран режим, држете го притиснат прекинувачот (1) и истовремено притиснете го копчето за забравување (2).
• За ислучување на машината, отпуштете го прекинувачот (1).

Одведување на прашина (сл. D)

• Поставете го адаптерот (8) во приклучокот (6).
• Приключете црево од правосмукалка на адаптерот (8).

Совети за оптимално користење

• Стегнете го работното парче.
• Држете ја машината цврсто за дршката.
• Включете ја машината.
- Поставете ја брусната подлога со брусната хартија врз работното парче.
- Полека движете ја машината преку работното парче, притискајки ја силно брусната хартија врз парчето.
- Не притискајте премногу врз машината. Оставете машината да ја заврши работата.
- Исклучете ја машината и почекајте целосно да се сопре, пред да ја одложите.

ЧИСТЕЊЕ И ОДРЖУВАЊЕ

Пред чистење и одржување исключете ја машината и извадете го приклучокот од главниот напон.

• Редовно чистете го кукиштето со мекана крпа.
• Чувајте ги отворите за вентилација чисти, без прашина. Ако е потребно, користете мекана, влажна крпа за отстранување на прашина и нечистотии од отворите за вентилација.
• Редовно чистете ја брусната подлога за да избегнете неточности при работа.

• За отстранување на старата брусна хартија (7), постапете според „Монтирање и отстранување на брусна хартија“.
• За монтирање на нова брусна хартија (7), постапете според „Монтирање и

отстранување на брусна хартија".

ГАРАНЦИЈА

Видете ги приложените гарантни термини.

ОКОЛИНА

Депонирање

Производот, приборот и пакувањето мораат да се сортираат за еколошко рециклирање.

Само за земји од ЕУ

Не ги депонирајте алатите во домашен отпад. Според Европското Упатство 2012/19/ EU за отпадна електрична и електронска опрема и неговата имплементација во националното право, електричните алати кои веке не се употребливи мораат да се собираат одделно и да се отстрануваат на еколошки начин. Производот и упатството се предмет на промена. Карактеристиките можат да се променат без натамошно известување.

Spare parts list

PSM1030P

NoDescriptionPosition
410007 Foam base (no vcelcro) 1
410008 Base screw + washer 2,3
410009 Bearing nut 5
410010 Bearing + waher 6,7
410011 Aluminium baseplate 8
410012 Clamping system 9-11
410013 Clamping system knob 12,13
410014 Driving belt 15
410015 Spindle + forelock 19,24
410016 Pulley, big 14
410017 Rubber cover 18
410018 Rubber cover clamp+screw 16,17
410019	Bearing retaining plate + screws	20,21
410020 Spindle bearing	22
410021 Stabalising bearing	23
410022 Pulley small	25
410023 Upper base plate	26
410024 Lower rotor bearing	27
410025 Rotor (incl. fan)	28
410026 Stator + Spings + Screws	32,33,34
410027 Carbon brush cap set (2pcs)	35
410028 Carbon brush set (2pcs)	36
410029 Carbon brush holder set (2pcs)	37
410030 On/off switch	42

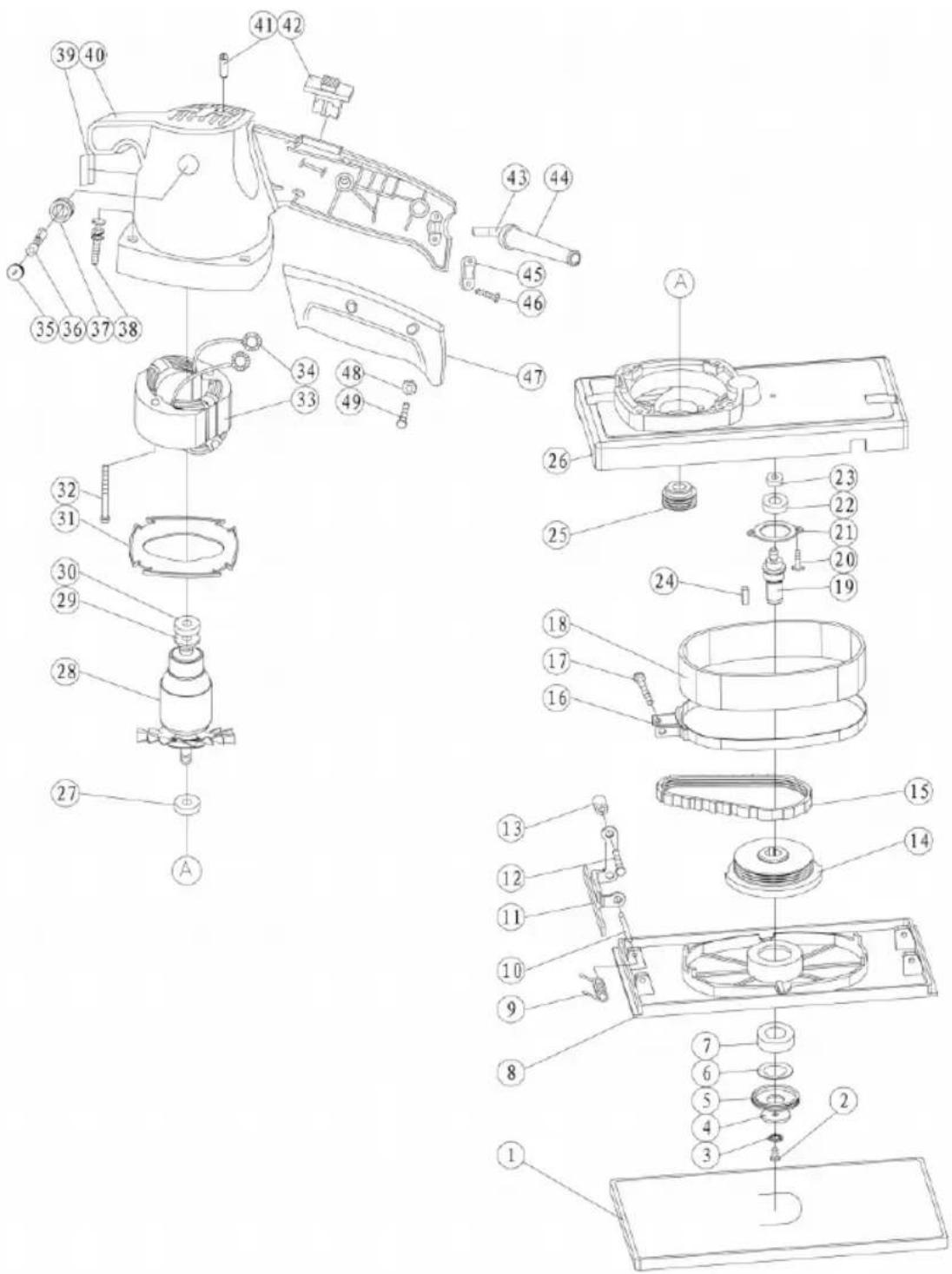

Exploded view
