LIETOŠANAS INSTRUKCIJA WAXH2K75NL BOSCH

Informācija par remontu - Veļas mazgājamā mašīna

i Par šo dokumentu.... 276

1.1 Būtiska informācija 276

1.1.1 Mērkis 276

1.2 Simbolu skaidrojums.... 276

1.2.1 Bīstamības līmeņi 276
1.2.2 Bīstamības simboli.... 276
1.2.3 Brīdinājumu struktūra 277
1.2.4 Vispārīgie simboli.... 277

Piederumi un palīglīdzekli.... 278

Remonts 279

3.1 Darbvirsmas nomaina....279

3.1.1 Darbvirsmas nonemšana 279
3.1.2 Darbvirsmas uzstādīšana 279

3.2 Fascijas panela nomaiņa 280

3.2.1 Fascijas panela nonemšana 280
3.2.2 Fascijas panela uzstādīšana.... 280

3.3 Mazgāšanas līdzekļa atvilktnes nomaiņa.... 281

3.3.1 Mazgāšanas līdzekļa atvilktnes izņemšana.... 281
3.3.2 Mazgāšanas līdzekļa atvilktnes uzstādīšana.... 281

3.4 Mazgāšanas līdzekļa atvilktnes roktura nomaiņa 282

3.4.1 Mazgāšanas līdzekļa atvilktnes roktura izņemšana 282
3.4.2 Mazgāšanas līdzekļa atvilktnes roktura uzstādīšana 282

3.5 Durtinu nomaina....283

3.5.1 Durtinu nonemšana.... 283
3.5.2 Durtinu uzstādīšana 283

3.6 Durtinu detalu nomaina.... 284

3.6.1 Durtinu daļu nonemšana.... 284
3.6.2 Durtinu dalu uzstādīšana.... 284

3.7 Durtinu blives nomaina 285

3.7.1 Durtinu blives nonemšana 285
3.7.2 Durtiņu blīvējuma uzstādīšana.... 288

3.8 Durtinu slēga nomaina 289

3.8.1 Durtinu slēga nonemšana....289
3.8.2 Durtiņu slēga uzstādīšana 290

3.9 Bunduļa lampiņas nomaiņa 291

3.9.1 Bunduļa lampiņas izņemšana.... 291
3.9.2 Bunduļa lampiņas uzstādīšana.... 291

3.10 Sūkņa vāka nomaiņa.... 292

3.10.1 Sūkna vāka nonemśana.... 292
3.10.2 Sūkna vāka uzstādīśana 292

3.11 Priekšējā paneļa nomaiņa 293

3.11.1 Priekšējā panela nonemšana 293
3.11.2 Priekšējā paneļa uzstādīšana.... 295

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMIBridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMSBridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGIBridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
BOSCH WAXH2K75NL - Bīstamības simboli - 1Vispārējs brīdinājuma paziņojums
BOSCH WAXH2K75NL - Bīstamības simboli - 2Elektriskā sprieguma radīts ap-draudējums
BOSCH WAXH2K75NL - Bīstamības simboli - 3Sprādzienbīstamības risks
BOSCH WAXH2K75NL - Bīstamības simboli - 4Griezumu bīstamība
BOSCH WAXH2K75NL - Bīstamības simboli - 5Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
BOSCH WAXH2K75NL - i Par šo dokumentu - 1Karstu virsmu radīta bīstamība
BOSCH WAXH2K75NL - i Par šo dokumentu - 2Spēcīgu magnētisko lauku radīta bīstamība
BOSCH WAXH2K75NL - i Par šo dokumentu - 3Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BOSCH WAXH2K75NL - Brīdinājumu struktūra - 1

BOSCH WAXH2K75NL - Brīdinājumu struktūra - 2

Nākamajā piemērā ir parādīts brīdinājums, kas apzimē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.

BOSCH WAXH2K75NL - Brīdinājumu struktūra - 3

BOSCH WAXH2K75NL - Brīdinājumu struktūra - 4

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
Vienkāršu ieteikumu apzīmējums (tikai teksts)
Visp. simbols Nozīme
Video pamācības saites apzīmējums
Nepieciešamo rīku apzīmējums
Nepieciešamo priekšnosacījumu apzīmējums
Nosacījuma apzīmējums (ja ..., tad ...)
Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums(iekārtas displejā)

Tabula 3: Vispāñigie simboli

Piederumi un palīglīdzekli

Apzīmējums Šīkāka informācija Attēli
Papildu instruments [15000155]Instruments plastmasas detaļu atvienošanaiBOSCH WAXH2K75NL - Piederumi un palīglīdzekli - 1
Skrūvgriezis Torx T20 ar urbumu [00340764]100 mm, skrūvēm ar drošības tapiņuBOSCH WAXH2K75NL - Piederumi un palīglīdzekli - 2
Momentatslēga [15000441]Momentatslēga: 20–100 Nm
Plakans skrūvgriezis [00340854]Izmērs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolācija: 1000 V mainstrāvaBOSCH WAXH2K75NL - Piederumi un palīglīdzekli - 3
Plakans skrūvgriezis [00340855]Izmērs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolācija: 1000 V mainstrāvaBOSCH WAXH2K75NL - Piederumi un palīglīdzekli - 4
Asknaibles, izliektas [00341269]Garums: 200 mmBOSCH WAXH2K75NL - Piederumi un palīglīdzekli - 5
Sānknaibles [00342182]Garums: 200 mmBOSCH WAXH2K75NL - Piederumi un palīglīdzekli - 6
Apzimējums Sīkāka informācija Attēli
Kombinētā uz-griežnu atslēga[00340811]Atslēgas platums 10°mm, M6BOSCH WAXH2K75NL - Piederumi un palīglīdzekli - 7
Combination wrench[00340814]Atslēgas platums 13°mm, M8BOSCH WAXH2K75NL - Piederumi un palīglīdzekli - 8
Kombinētā uz-griežnu atslēga[00340817]Atslēgas platums 17 mm, M10BOSCH WAXH2K75NL - Piederumi un palīglīdzekli - 9
Kombinētā uz-griežnu atslēga[15000459]Atslēgas platums 16°mm, M10BOSCH WAXH2K75NL - Piederumi un palīglīdzekli - 10

Remonts

3.1 Darbvirsmas nomaiņa

Speciāli rīki:

Torx Bit TX20 ar caurumu, 6,3°mm (1/4") 152°mm, skrūvēm ar drošības tapiņu [00341272] garš

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

3.1.1 Darbvirsmas nonemšana

  1. Izskrūvējiet skrūves (1).
  2. Pastumiet darbvirsmu uz ierīces aizmuguri (2).
  3. Virziet darbvirsmu augšup (3), lai to nonemtu.

BOSCH WAXH2K75NL - Darbvirsmas nonemšana - 1

3.1.2 Darbvirsmas uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

BOSCH WAXH2K75NL - Darbvirsmas uzstādīšana - 1

Remonts

3.2 Fascijas panela nomaina

BOSCH WAXH2K75NL - Fascijas panela nomaina - 1

BOSCH WAXH2K75NL - Fascijas panela nomaina - 2

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

BOSCH WAXH2K75NL - Fascijas panela nomaina - 3

BOSCH WAXH2K75NL - Fascijas panela nomaina - 4

Sasvērušos ieriču paslidēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

BOSCH WAXH2K75NL - Fascijas panela nomaina - 5

BOSCH WAXH2K75NL - Fascijas panela nomaina - 6

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritosu detalju izraisitas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

BOSCH WAXH2K75NL - Fascijas panela nomaina - 7

BOSCH WAXH2K75NL - Fascijas panela nomaina - 8

Kritošu detalju risks, ko izraisa valigas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Nonemta darbvirsma.→279
Iznemta mazgāšanas līdzekla atvilkte.→281

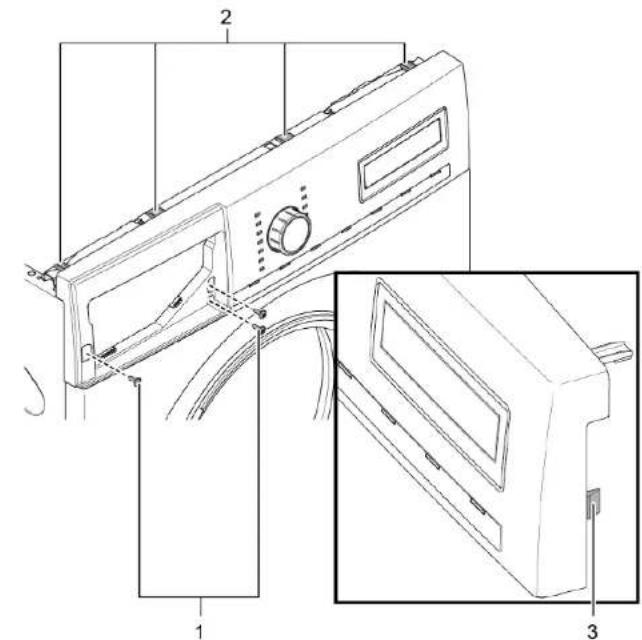

3.2.1 Fascijas panela nonemšana

    1. lzskrūvējiet skrūves (1).
  1. Atvienojiet stiprinājuma elementus (2, 3).

BOSCH WAXH2K75NL - Fascijas panela nonemšana - 1

  1. Atvienojiet vadības bloka spraudna savienojumu.
  2. Nonemiet fascijas paneli.

3.2.2 Fascijas paneļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.3 Mazgāšanas līdzekļa atvilktnes nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

3.3.1 Mazgāšanas līdzekļa atvilktnes izņemšana

  1. Izvelciet mazgāšanas līdzekļa atvilktni.
    1. Nospiediet ieliktni lejup (1).
  2. Izņemiet mazgāšanas līdzekļa atvilktni (2).

BOSCH WAXH2K75NL - Mazgāšanas līdzekļa atvilktnes izņemšana - 1

3.3.2 Mazgāšanas līdzekļa atvilktnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

3.4 Mazgāšanas līdzekļa atvilktnes roktura nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekla atvilkte.→281

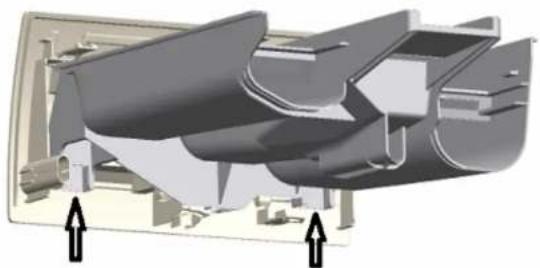

3.4.1 Mazgāšanas līdzekļa atvilktnes roktura izņemšana

  1. Atvienojiet stiprinājuma elementus.

BOSCH WAXH2K75NL - Mazgāšanas līdzekļa atvilktnes roktura izņemšana - 1

  1. Nonemiet mazgāšanas līdzekļa atvilktnes rokturi.

3.4.2 Mazgāšanas līdzekļa atvilktnes roktura uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

BOSCH WAXH2K75NL - Mazgāšanas līdzekļa atvilktnes roktura uzstādīšana - 1

Remonts

3.5 Durtiņu nomaiņa

BOSCH WAXH2K75NL - Durtiņu nomaiņa - 1

BOSCH WAXH2K75NL - Durtiņu nomaiņa - 2

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Atvērtas durtiņas.

3.5.1 Durtiņu noņemšana

1.

BOSCH WAXH2K75NL - Durtiņu noņemšana - 1

UZMANIBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās. piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

BOSCH WAXH2K75NL - UZMANIBU! - 1

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritošu detalu izraisitas traumas.

Nostipriniet detalu, lai tā nenokristu.

Izskrūvējiet skrūves (1).

BOSCH WAXH2K75NL - ESIET PIESARDZİGI - 1

  1. Virziet durtiņas augšup.

3.5.2 Durtiņu uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

BOSCH WAXH2K75NL - Durtiņu uzstādīšana - 1

Remonts

3.6 Durtiņu detaļu nomaiņa

BOSCH WAXH2K75NL - Durtiņu detaļu nomaiņa - 1

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ Durtinas ir nonemtas.→283

3.6.1 Durtiņu daļu noņemšana

- Izjauciet durtiņas no ārpuses uz iekšpusi.

BOSCH WAXH2K75NL - Durtiņu daļu noņemšana - 1

3.6.2 Durtiņu daļu uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

BOSCH WAXH2K75NL - Durtiņu daļu uzstādīšana - 1

Remonts

3.7 Durtiņu blīves nomaiņa

BOSCH WAXH2K75NL - Durtiņu blīves nomaiņa - 1

BOSCH WAXH2K75NL - Durtiņu blīves nomaiņa - 2

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

BOSCH WAXH2K75NL - Durtiņu blīves nomaiņa - 3

BOSCH WAXH2K75NL - Durtiņu blīves nomaiņa - 4

Kritōšu detaļu risks, ko izraisa valīgas skrūves!

Kritošu detalu izraisitas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

BOSCH WAXH2K75NL - Durtiņu blīves nomaiņa - 5

BOSCH WAXH2K75NL - Durtiņu blīves nomaiņa - 6

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekla atvilkte.→281
√ Durtiņas ir nonēmtas.→283
√ Nonemts sūkna vāks.→292

3.7.1 Durtinu blives noņemšana

1.

BOSCH WAXH2K75NL - Durtinu blives noņemšana - 1

BOSCH WAXH2K75NL - Durtinu blives noņemšana - 2

Sasvērušos lerīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas ► Nostipriniet ierīces, lai tās neslīdētu.

Paceliet ierīci no priekšpuses.

  1. Atskrūvējiet priekšējā paneļa apakšā esošās skrūves (1).

BOSCH WAXH2K75NL - Durtinu blives noņemšana - 3

  1. Izskrūvējiet skrūves sūkna zonā (2). 5. 1. Atskrūvējiet skrūves iekārtas aizmugurē (1).

BOSCH WAXH2K75NL - Durtinu blives noņemšana - 4

    1. Izskrūvējiet skrūves (1).
  1. Atvienojiet fascijas panela stiprinājuma elementus (2, 3).

  2. Atskrūvējiet dozatora korpusa skrūves.

BOSCH WAXH2K75NL - Durtinu blives noņemšana - 5

  1. Nonemiet fascijas paneli.

  2. Augšpusē nonemiet bunduļa lampiņas turētāju.

BOSCH WAXH2K75NL - Durtinu blives noņemšana - 6

Bojātu virsmu risks!

Lietojot neatbilstošus instrumentus, ierīces virsmai var rasties skrāpējumi.

Izmantojiet tikai plastmasas instrumentus, lai nomainītu spriegotāja gredzenu.

Ar plastmasas instrumentu nonemiet spriegotaja gredzenu no blivslega.

  1. Noņemiet durvju blīvi no priekšējā paneļa.
  2. Atvienojiet vada savienotāju no durvju slēga.

BOSCH WAXH2K75NL - Durtinu blives noņemšana - 7

Remonts

  1. Atskrūvējiet skrūves priekšējā panela augšpusē (3).

BOSCH WAXH2K75NL - Remonts - 1

  1. Nonemiet priekšejo paneli.

  2. Atvienojiet visus cauruļu savienojumus.

BOSCH WAXH2K75NL - Remonts - 2

  1. Noņemiet durtiņu blīvējumu.

3.7.2 Durtiņu blīvējuma uzstādīšana

BOSCH WAXH2K75NL - Durtiņu blīvējuma uzstādīšana - 1

BRIDINAJUMS Kritošu daļu risks nepareizas u Savainojumi vai ierīces bojājumi. ▶ Pievelciet tvertnes blīvslēg momentu.

▶ Uzstādiet apgrieztā kārtībā.

BOSCH WAXH2K75NL - Durtiņu blīvējuma uzstādīšana - 2

Remonts

3.8 Durtiņu slēga nomaiņa

Atbilstīgi Regulai (ES) 2019/2023 mums kā ražotājam ir jānodrošina patērētājiem rezerves durjvu slēdzene, iseskaitot remonta instrukciju. Tomēr vēlamies norādīt, ka pēc durjvu slēdzenes mainas kvalificētam elektrikim ir jāpārbauda ierīces elektrodrošība, pirms to sāk darbinat. Elektrikim ir jāvar uzrādīt savu kvalifikāciju atbilstīgi valsts tiesību aktiem, noteikumiem un prasībām.

BOSCH WAXH2K75NL - Durtiņu slēga nomaiņa - 1

BISTAMI Elektrotrieciena risks sprlegum Dzivības apdraudējums nepareiza ► Elektriskās dajas ir jāremor ► Pēc remonta īrīces drošib VDE 0701 vai valsts noteik

BOSCH WAXH2K75NL - Durtiņu slēga nomaiņa - 3

BOSCH WAXH2K75NL - Durtiņu slēga nomaiņa - 4

BOSCH WAXH2K75NL - Durtiņu slēga nomaiņa - 5

BOSCH WAXH2K75NL - Durtiņu slēga nomaiņa - 6

BOSCH WAXH2K75NL - Durtiņu slēga nomaiņa - 7

BOSCH WAXH2K75NL - Durtiņu slēga nomaiņa - 8

BOSCH WAXH2K75NL - Durtiņu slēga nomaiņa - 9

BOSCH WAXH2K75NL - Durtiņu slēga nomaiņa - 10

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

√ lerīcei var netraucēti pieklūt.
Nonemta darbvirsma.→279
Fascijas panelis ir nonemts.
√ Durtiņas ir nonemtas.→283
√ Spriegotāja gredzens ir nonemts.
√ Priekšējais panelis ir nonemts.
√ Durtinu blivējums ir nonemts.

3.8.1 Durtiņu slēga noņemšana

  1. Atvienojiet durtinu slēga spraudni.
  2. Atbrīvojiet durtinu slēgu.

BOSCH WAXH2K75NL - Durtiņu slēga noņemšana - 1

3.8.2 Durtiņu slēga uzstādīšana

Durtiņu slēgam ir jāatrodas pareizajā pozīcijā, lai nodrošinātu, ka ie-spējama ierīces durtiņu atvērsana ārkārtas situācijā.

▶ Uzstādiet apgrieztā kārtībā.

3.9 Bunduļa lampiņas nomaina

BOSCH WAXH2K75NL - Bunduļa lampiņas nomaina - 1

BOSCH WAXH2K75NL - Bunduļa lampiņas nomaina - 2

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

BOSCH WAXH2K75NL - Asas korpusa malas! - 1

BOSCH WAXH2K75NL - Asas korpusa malas! - 2

BRĪDINĀJUMS

Sasvērušos ieriču paslidēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

BOSCH WAXH2K75NL - Sasvērušos ieriču paslidēšana! - 1

BOSCH WAXH2K75NL - Sasvērušos ieriču paslidēšana! - 2

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritosu detalju izraisitas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

BOSCH WAXH2K75NL - Krītošu detalu risks, ko izraisa valīgas skrūves! - 1

UZMANIBU!

Kritōšu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ lerīcei var netraucēti piekļut.
√ Nonemta darbvirsma.→279
Iznemta mazgāšanas līdzekla atvilkte.→281
√ Fascijas panelis ir nonemts.

3.9.1 Bunduļa lampiņas izņemšana

BOSCH WAXH2K75NL - Bunduļa lampiņas izņemšana - 1

  1. Izvelciet bunduļa lampiņas turētāju no ierīces.
  2. Atvienojiet elektrosavienojumus.
  3. Iznemiet bunduļa lampiņu no bunduļa lampiņas turētāja.

3.9.2 Bunduļa lampiņas uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

BOSCH WAXH2K75NL - Bunduļa lampiņas uzstādīšana - 1

Remonts

3.10 Sūkņa vāka nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

3.10.1 Sūkņa vāka noņemšana

  1. Atveriet sūkna vāku.

BOSCH WAXH2K75NL - Sūkņa vāka noņemšana - 1

3.10.2 Sūkna vāka uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

BOSCH WAXH2K75NL - Sūkna vāka uzstādīšana - 1

Remonts

3.11 Priekšējā paneļa nomaiņa

BOSCH WAXH2K75NL - Priekšējā paneļa nomaiņa - 1

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekļa atvilktnė.→281
Durtinas ir nonemtas.→283
Durtinu blivējums ir nonemts.
Nonemts sūkna vāks.→292

3.11.1 Priekšējā paneļa noņemšana

1.

BOSCH WAXH2K75NL - Priekšējā paneļa noņemšana - 1

BRĪDINĀJUMS

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

▶ Nostipriniet ierīces, lai tās neslīdētu.

Paceliet ierīci no priekšpuses.

  1. Izskrūvējiet skrūves apakšpusē (1).

BOSCH WAXH2K75NL - BRĪDINĀJUMS - 1

    1. Izskrūvējiet skrūves (1).
  1. Pastumiet darbvirsmu uz ierīces aizmuguri (2).

  2. Virziet darbvirsmu augšup (3), lai to nonemtu.

BOSCH WAXH2K75NL - BRĪDINĀJUMS - 2

    1. Izskrūvējiet skrūves (1).
  1. Atvienojiet stiprinājuma elementus (2, 3).

BOSCH WAXH2K75NL - BRĪDINĀJUMS - 3

  1. Nonemiet fascijas paneli.

7.

BOSCH WAXH2K75NL - BRĪDINĀJUMS - 4

ESIET PIESARDZİGI

Krītošu detaļu risks, ko izraisa valīgas skrūves! Krītošu detaļu izraisītas traumas.

Nostipriniet detalu, lai tā nenokristu.

Remonts

BOSCH WAXH2K75NL - Remonts - 1

UZMANIBU!

Kritošu detaļu risks, ko izraisa valīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

Izskrūvējiet skrūves priekšpusē no apakšas uz augšu (2, 3).

BOSCH WAXH2K75NL - UZMANIBU! - 1

  1. Nonemiet priekšējo paneli.

3.11.2 Priekšējā paneļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Satura rādītājs Noklikšķiniet uz virsraksta, lai piekļūtu tam
Rokasgrāmatas palīgs
Darbina Anthropic
Gaidu jūsu ziņojumu
Informācija par produktu

Zīmols : BOSCH

Modelis : WAXH2K75NL

Kategorija : Veļas mašīna
