SDV4760 - Plīts Concept - Bezmaksas lietošanas instrukcija

Produkta veids	Iebūvējama stikla keramikas plīts virsma
Modelis	SDV4760
Zīmols	Concept
Izmēri (P x D x A)	590 x 520 x 51 mm
Iebūves izmēri (P x D)	560 x 480 mm
Svars	74 kg
Spriegums	220-240V~50/60Hz or 380-415V 3N~50/60Hz
Maksimālā ieejas jauda	6000-7200 W
Gatavošanas zonu skaits	4
Gatavošanas zonas	Priekšā pa kreisi: ø140/230 mm, 1000/2200 W; Aizmugurē pa kreisi: ø165 mm, 1200 W; Aizmugurē pa labi: ø165/270x165 mm, 1100/2000 W; Priekšā pa labi: ø165 mm, 1200 W
Sildīšanas tehnoloģija	Starojuma (stikla keramika)
Divkāršās Flexi zonas	Priekšējā kreisā un aizmugurējā labā zona ar iekšējām/ārējām sekcijām
Vadības tips	Skārienjutīga vadība ar slīdni jaudas līmeņiem (0-9)
Bērnu bloķēšana	Jā, ar aktivizēšanas/deaktivizēšanas pogu
Taimera funkcija	Jā, ar atpakaļskaitīšanu un aizkavētu izslēgšanu
Atlikušā siltuma indikators	“H” simbols karstām zonām
Automātiska izslēgšanās	Jā, ja jaudas līmenis nav iestatīts 1 minūtes laikā; arī gatavošanas zonām (maks. 8/4/2 stundas atkarībā no līmeņa)
Enerģijas efektivitāte (plīts virsma uz kg)	183.5 Wh/kg
Tīrīšana	Izmantojiet līdzekļus stikla keramikai; izvairieties no abrazīviem līdzekļiem; tīriet ar skrāpi, ja nepieciešams

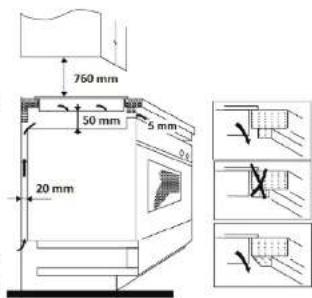

Uzstādīšana	Iebūvējams; darba virsmas biezums 38-40 mm; minimālais 50 mm sānu atstarpe; 760 mm virs, ja nav tvaika nosūcēja
Elektriskais savienojums	3-dzīslu (230 V) vai 4-dzīslu (400 V); spaiļu kārba saskaņā ar rokasgrāmatu

Bieži uzdotie jautājumi - SDV4760 Concept

Kā lietot divkāršo flexi zonu uz mana Concept SDV4760 plīts virsmas?

Divkāršā flexi zona ir pieejama priekšējā kreisajā un aizmugurējā labajā zonā. Vispirms izvēlieties gatavošanas zonu un iestatiet jaudas līmeni, izmantojot slīdni. Pēc tam nospiediet divkāršās flexi zonas vadības pogu (4), lai aktivizētu zonas ārējo daļu, palielinot gatavošanas laukumu. Nospiediet vadības pogu vēlreiz, lai deaktivizētu ārējo daļu un izmantotu tikai centru.

Kā aktivizēt bērnu bloķēšanu uz plīts virsmas?

Lai bloķētu vadības paneli, nospiediet un turiet bērnu bloķēšanas pogu (5), līdz displejā parādās 'Lo'. Vadības panelis tagad ir bloķēts, izņemot IESLĒGŠANA/IZSLĒGŠANA pogu. Lai atbloķētu, atkārtoti nospiediet un turiet to pašu pogu, līdz 'Lo' pazūd un atskan skaņas signāls.

Kā iestatīt taimeri gatavošanas zonai?

Nospiediet taimera iestatīšanas pogu (1). Izmantojiet '-' un '+' pogas, lai iestatītu vēlamo laiku minūtēs. Desmit minūšu soļiem nospiediet un turiet 3 sekundes. Taimeris atpakaļskaitīs. Lai atceltu, vienlaicīgi nospiediet '-' un '+'. Gatavošanas zona izslēgsies, kad taimeris sasniegs nulli.

Ko darīt, ja plīts virsma rāda kļūdas kodu E0 vai E1?

Kļūda E0 norāda uz barošanas avota elektronikas darbības traucējumiem, savukārt E1/E2/E7 norāda uz temperatūras sensora darbības traucējumiem. Abos gadījumos sazinieties ar pilnvarotu servisa centru, lai veiktu nomaiņu. Nemēģiniet veikt remontu paši.

Kā pareizi tīrīt stikla keramikas plīts virsmu?

Tīriet pēc katras lietošanas ar stikla keramikai paredzētu tīrīšanas līdzekli. Izmantojiet papīra dvieli vai mīkstu drānu. Izturīgiem atlikumiem izmantojiet stikla skrāpi akūtā leņķī. Izvairieties no abrazīviem sūkļiem, agresīviem tīrīšanas līdzekļiem un tvaika tīrītājiem.

Kādas ir SDV4760 uzstādīšanas prasības?

Plīts virsmai nepieciešams darba virsmas izgriezums 560 x 480 mm, ar minimālo biezumu 38-40 mm. Atstājiet vismaz 50 mm atstarpi sānos un aizmugurē. Skapjiem bez tvaika nosūcēja saglabājiet 760 mm brīvu vietu virs plīts virsmas. Nodrošiniet pareizu ventilāciju ar 20 mm atstarpi apakšā.

Kāpēc plīts virsma pastāvīgi izslēdzas gatavošanas laikā?

Ja IESLĒGŠANA/IZSLĒGŠANA poga tiek nejauši nospiesta, plīts virsma izslēgsies. Vienkārši nospiediet to vēlreiz un atiestatiet gatavošanas zonas. Tāpat plīts virsmai ir automātiska drošības izslēgšanās gatavošanas zonām pēc 2-8 stundām atkarībā no jaudas līmeņa. Ja tas turpinās, pārbaudiet, vai bērnu bloķēšana nav ieslēgta.

Kādi gatavošanas trauki ir ieteicami šai plīts virsmai?

Izmantojiet gatavošanas traukus ar plakanu, gludu dibenu, kas atbilst gatavošanas zonas diametram. Izvairieties no izliektiem vai neregulāriem dibeniem, jo tie samazina efektivitāti un var saskrāpēt stiklu. Vienmēr paceliet traukus, lai tos pārvietotu, nevis bīdiet.

Ko nozīmē simbols 'H' displejā?

'H' norāda atlikušo siltumu. Gatavošanas zona pēc lietošanas joprojām ir karsta un rada apdeguma risku. Nepieskarieties zonai, kamēr simbols nepazūd. Jūs varat izmantot šo siltumu, lai saglabātu ēdienu siltu vai uzsildītu citus gatavošanas traukus.

Vai es varu izmantot plīts virsmu ar atvilktni zem tās?

Jā, bet nodrošiniet vismaz 50 mm atstarpi starp plīts virsmas apakšdaļu un atvilktnes augšdaļu. Tāpat neglabājiet atvilktnē viegli uzliesmojošus priekšmetus vai aerosolus, lai izvairītos no ugunsbīstamības.

LIETOŠANAS INSTRUKCIJA SDV4760 Concept

lebūvējamā stikla keramikas plīts virsma

Pateicamies par šis "Concept" ierices iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku. Pirims lietošanas rūpiqi izlaslet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepiecieśamibas gadijumā varētu pārlasit. Nodrošiniet, lai ari citi cilvēki, kuri izmants šo ierici, pirims šis ierices lietošanas būtu iepazinušies ar noradijumien.

SATURA RĀDĪTĀJS

Pateiciba

Tehniskie dati

Svarīqi brīdinājumi

lerices apraksts

Vadibas panela apraksts

Ediena gatavošana uz indukcijas plits virsmas

Ediena gatavošanas padomi

Elektroenergijas taupišanas padomi

Lietošanas Instrukcija

lerices papildfunkcijas

Trišana un apkope

lerices uzstādišana

Traucējumu novēršana

Klūdas zinojumi

Vides aizsardziba

TEHNISKIE DATI
Spriegums 220-240V~ 50/60Hz	380-415V 3N- 50/60Hz
Maks. jauda 6 000 - 7 200 W
Priekšējās kreisās puses vārišanas zonas diametrns un jauda ø 140/230 mm, 1 000/2 200 W
Aizmugurējās kreisās puses vārišanas zonas diametrns un jauda ø 165 mm, 1 200 W
Aizmugurējās labās puses vārišanas zonas diametrns un jauda	ø 165/270 x 165 mm, 1 100/2 000 W
Priekšējās labās puses vārišanas zonas diametrns un jauda ø 165 mm, 1 200 W
Ārējie izmēri (p x d x a) 590 x 520 x 51 mm
Iekārtas uzstādišanas izmēri (p x dj) 560 x 480 mm
Svars 7,4 kg

Ražotajs patur tiesības veikt jebkuras tehniskas izmainas, pielaut drukas kludas un atškinības attelos bez iepriekšeja brīdinājuma.

54

SVARİGI BRİDINÄJUMI

Pēc plīts virsmas piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.
• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādišanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.
• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīciniet to.
• Ši ierīce jāuzstāda saskaņā ar spēkā esošajiem noteikumiem, un to drīkst izmantot tikai labí vēdināmā vietā. Pirms ierīces uzstādīšanas un lietošanas izlasiet rokasgrāmatas.

Uzstādīšanas laikā

• Ierice ir paredzēta iebūvēšanai virtuves mēbeles virsmas izgriezumā.

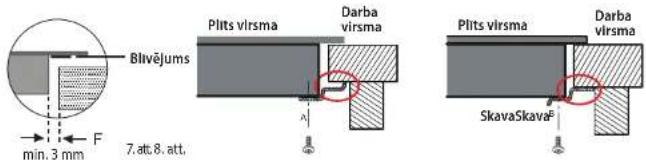

• Blivējuma gumija, kas ir uzlimēta uz virsmas, pasargā no šķidrumu iekļūšanas zem vārišanas zonas.
• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.
• Uzstādīšanas laikā ierīce jāatvieno no elektrotīkla.
• Pärliecinieties, ka elektrotikla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes. Izmantojiet tikai iezemētas sienas kontaktrozetes.
• Šī ierīce ir piemērota tikai lietošanai mājsaimniecībā, tā nav komerciālai lietošanai.
• Citu elektroieriču vadi nedrikst pieskarties karstajām vārīšanas zonām. Var tikt bojāta vadu izolācija un plīts virsma.
• Nepieskarieties karstajām vārišanas zonām. Pastāv apdedzināšanas risks!
• Atlikušā siltuma indikators "H" liecina, ka vārīšanas zona ir vēl karsta. Neļaujiet ierīces tuvumā darboties bērniem. Pastāv apdedzināšanās risks.
• Nepieskarieties karstai virsmai ierīces izmantošanas laikā vai īsi pēc tās lietošanas.
• Nepieskarieties ierīcei ar mitrām vai slapjām rokām.
• Neizmantojiet ierīci, ja ir notikusi saskare arūdeni.
• Ja zem virsmas ir atvilkte, tajā nedrikst uzglabāt alumīnija foliju un viegli uzliesmojōsus priekšmetus (piemēram, aerosolus). Pastāv ugunsgrēka vai sprādziena risks.

LV

concept

concept

LV

• Nelaujiet ar ierici darboties bērniem vai personām bez attiecīgām iemanām. Izmantojiet to bērniem nepieejamā vietā.
  • Bérni nedrikst spéléties ar ierici.
• Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.
• Nelaujiet izmantot ierici kā rotallietu.
• Šo ierici bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzibā, ir iepazinušies ar ierices drošu lietošanu un apzinās riskus.
• Bojājumu gadījumā izslēdziet ierīci un tās drošinātāju.
• Nepielaujiet elektrības vada vai kontaktdakšas noklūšanu üdenī vai citā škidrumā.
• Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.
  • Bojātu ierīci nedrikst ieslēgt.
• Ja ierīci neizmantojat, pārliecinieties, ka visi vadības elementi ir izslēgti.
• Neizmantojiet ēdiena gatavošanas traukus ar izliektu pamatni vai ar diametru, kas ir mazāks par ieteicamo. Šādi tiktu samazināta ēdiena gatavošanas efektivitāte.
• Ja starp trauka pamatni un vārišanas zonu ir ūdens, var rasties tvaika spiediens, un spiediena dėj trauks varētu pacelties gaisā. UZMANĪBU! Pastāv savainojuma risks!
• Pārliecinieties, ka vārīšanas zona un trauku pamatne ir sausa.
• Nelietojiet katlus ar nodrupušu emalju. Emaljas bojājuma vietā rodas augsta temperatūra, kas noteiktās vietās karsē plīts virsmu. Plīts virsmas sabojāšanas risks!
• Nenovietojiet karstus katlus vai pannas uz vadības panela vai plīts virsmas apmales. Tas varētu izraisīt ierīces bojājumus.
• Nekad nelietojiet uz ierīces ēdiena gatavošanas traukus no plastmasas vai alumīnija folijas.
• Nenovietojiet uz ierīces viegli uzliesmojošus priekšmetus. Pastāv ugunsgrēka risks!
• Nenovietojiet uz ierīces dažādus metāla priekšmetus. Ja ierīce tiks nejauši ieslēgta, šie priekšmeti varētu loti ātri uzkarst un izraisīt apdegumus.
• Neizmantojiet ierici kā darba virsmu vai uzglabāšanas vietu!
• Rūpējieties par ierīces tīrību. Ėdiena atliekas lietošanās laikā varētu aizdegties un izraisīt ugunsgrēku!

• Ėdiena gatavošanas laikā tādi Ėdieni kā zupas, mērces vai dzērieni var uzsilt un ātri pārtecėt pāri malām. Tādēl iesakām šādus Ėdienus gatavot piesardzīgi, izvēlēties pareizos iestatījumus un apmaisit tos visu gatavošanas laiku.

• Fritēšanas vai cepšanas laikā nepārtraukti uzraugiet produktus. Pārkarsusi ella var pašaizdegties!

• Nekad neatstājiet bez uzraudzības taukus vai ellu. Pārkarsusi ella vai tauki var ātri aizdegties. Pastāv ugunsgrēka risks!
• Ja aizdegas ellja, nekad to nedzësiet üdeni. Nekavëjoties pârsedziet trauku ar vāku vai škivi. Izslëdziet ierici un laujiet traukam uz tãs atdzist.
• Izmantojiet tikai ražotāja ieteiktos piederumus.
• Neizmantojiet piederumus, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.
• Neizmantojiet tirišanai kodigus tirišanas lidzeklus. Regulāra apkope un tirišana pagarina ierices ekspluatācijas laiku.
• Lietotāja veikto ierīces tīrīšanu un apkopi nedrikst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā.

UZMANİBU!

• Šī ierīce atbilst elektromagnētiskās saderības direktīvas prasībām, tomēr ierīces klātbūtnē nedrikt astrasties cilvēki ar elektrokardiostimulatoriem. Funkcionalitätes traucējumus var izraisīt arī citas ierīces, piemēram, dzirdes aparāti.
• Ja ierice ir ieslėgta, nenovietojiet tās tuvumā magnētiski jutīgus objektus (kreditkartes, USB zibatmiņas cietos diskus u. tml.).

lespējamie bojājumi

• Tikai kvalificëts specialists drikst labot ierici un iejaukties täs darbibä.
• Remonta un iejaukšanās laikā ierīce jäatvieno no elektrotikla. Atslēdziet attiecīgo drošinātāju.
• Ja strāvas vads ir bojāts, sazinieties ar pilnvaroto servisa centru.

Ražotaja norādījumu neievērošanas dēl var tikt atteikts garantijas remonts.

LV

concept

concept

LV

IERICES APRAKSTS

1. Kreisā aizmugurējā vārīšanas zona (ø 165 mm)
2. Kreisā priekšējā vārišanas zona (ø 140/230 mm)
3. Laba aizmugureja varišanas zona (ø 165/270 x 165 mm)
4. Laba priekseja varišanas zona (ø 165 mm)
5. Stikla virsma
6. Vadibas panelis

VADIBAS PANELA APRAKSTS

1. Taimera iestatisanas taustins
2. Gatavošanas zonas izvėles poga
3. Gatavošanas zonu jaudas limena iestatisana (slidnis)
4. Divkāršas fleksijas zonas vadības poga
5. Bērnu drośības slēdža aktivēšanas/deaktiēšanas taustiņš
6. leslēgsanas/izslēgsanas taustiņš

58

ÉDIENA GATAVOŠANAS PADOMI

Turpmak aprakstitie jaudas limeni ir tikai ilustrativi. Precizi ediena gatavošanas jaudas limenu iestatijumi ir atkarigi no vairakiem faktoriem, tostarp izmantotă trauka un pagatavojamo pārtikas produktu daudzuma. Eksperimentëjiet ar plits virsmu un pakäpeniski nosakiet, kuri jaudas limenu iestatijumi Jums der vislabäk.

Piemēri, iestatot jaudas limeni:

a) 1-2 limenis ir paredzëts:

• lai nodrosinātu škidrumu vieglu vārīšanos;
• lai lēni un pakāpeniski silditu bez piedegšanas riska;
• lai izkausētu sviestu, šokolādi;
• lai atkausetu;
  • lai vāritu nellelu škidruma daudzumu.

b) 3-4 limenis ir paredzets:

• intensivai vārīsanai;
• lai nodrosinātu lielāka škidruma daudzuma vārīsanos;
• lai sautētu.

c) 5–6 limenis ir paredzëts:

- lai ceptu pankūkas.

d) 7–8 limenis ir paredzëts:

- lai vāritu makaronus.

e) 9 limenis ir paredzëts:

• lai pagatavotu ēdienu, kam nepieciešama augsta temperatūra (bifsteks, kotletes, cepti kartupelī utt.);
• lai ūdens vai zupa sasniegtu vārīsanās temperatūru;
• lai uzsilditu pārtikas produktus pirms pārslēgšanās uz zemāku limeni.

ELEKTROENERGIJAS TAUPIŠANAS PADOMI

- Neizmantojiet ediena gatavošanas traukus ar izliektu pamatni (1. att.), jo tas samazina efektivitāti un paildzina gatavošanas laiku.

- Katrai vārisanas zonai izmantojiel pareiza izmēra ēdiena gatavošanas trauku. Katrai vārisanas zonai izmantojiel pareiza izmēra ēdiena gatavošanas trauku (2. att.).

LV

concept

concept

LV

• Neliclam partikas daudzumam izmantojiet nelielu katlu. Liels un tikai dajeji aizpildits katls patere daudzelektroenerdijas.
• Vienmēr pārsedziet katius un pannas ar plemērotu vāku. Gatavojot bez vāka, paterēslet daudz valrak energijas.
• Gatavojiet ēdienu ar nelielu ūdens vai taukvielu daudzumu. Tas laus ietaupit elektroenerģiju. Gatavojot dārzenus, šādi tiks saglabāti vitamīni un minerālvielas.
• Ediena gatavošanas sākumā lestatlet vārīšanas zonā visaugstāko jaudas limeni, savukārt pēc uzsilšanas vārīšanas zonas jaudu samaziniet.

lespējamo bojājumu piemēri

- Nelidzenas katlu un pannu pamatnes var saskrāpēt plits virsmu. Tāpēc pārbaudiet katlu pamatnes. Katlus val pannas ar nelidzenu virsmu nestumiet, bet gan paceliet un pārvietojiet uz jauno atrašanas vietu (3. att.). Šādi izvainsieties no plits virsmas saskrāpēšanas.

3. att.

• Sāls cukurs un smilsu graudinji (piemēram, no dārzenu tīrīšanas) var saskrāpēt plīts virsmu. Neizmantojiet vārīšanas virsmu kā darba virsmu val uzglabāšanas vietu!
• Cukurs un pārtikas produkti ar augstu cukura saturu bojājas pēc saskares ar plīts virsmu. Šādi piedeguši pārtikas produkti nekavējoties jānonem ar stikla skrāpi.

UZMANĪBU! Stikla skrāpis ir ass un var izraisīt ievainojumu!

- Šādi bojājumi neietekmē plīts virsmas funkcionalitāti vai darbību.

Traipi

Piedegusas cukura vai pärtikas produktu ar augstu cukura saturu atliekas.

lekrāsošanās

Metāliski spīdīgi iekrāsojumi rodas nepiemērotu tirišanas līdzekļu izmantošanas dēļ vai vārišanas trauku nodiluma rezultātā.

Skrambas

Skrambas, ko izraisa såls, cukura, smilšu graudini vai nevienmērigas trauku pamatnes.

Dekorativā elementa nodilums Nodilums rodas nepiemērotu tīrīšanas lidzekļu izmantošanas dēļ.

- Šie bojājumi rodas nepiemērotas plits virsmas apkopes dēl, un tādēl uz tiem neattiecas garantija. Šajā gadījumā nav runas par ierīces tehniskām problēmām.

LIETOŠANAS INSTRUKCIJA

• Uzplits virsmas ir atzimētas vietas – elektriskās vārīšanas zonas, kas ir paredzētas tikai ēdiena gatavošanai. Vārīšanas zonu diametri atbilst parastajiem ēdiena gatavošanas trauku izmēriem.
• Tiek sildita tikai atzimētā laukuma iekspuse, citas virsmas saglabājas samērā aukstas, un var tikt izmantotas kā noyletnes.
• Vānšanas zonas pārkaršanu zem stikla keramikas virsmas novērš temperatūras sensors.
• Degošais simbols "H", kas var parādities vārišanas zonas jaudas iestatijumu josla, signalize par paaugstinātu temperatūru uz vārišanas zonas virsmas pēc izslēgšanas (atlikušo siltumu). Simbols nodzisis, tiklidz vārišanas zona būs atdzisusi tādā limeni, lai neraditu apdegumu risku.
• Varišanas zonu jaudu var regulet diapazona lidz 9 limeniem, ko lestata, pieskaroties atbilstigajlem skärlenjutigajlem taustiniem uz vadibas panela. Katreiz nospiežot taustiņu, atskanēs pīkstiens. Reakcija notiek 1 sekundes laikā pēc taustiņa nospiešanas. Tik ilgi jātur pirksts uz attlecigā taustiņa.

Piezime:

• Skārienekrāna vadība tiek aktivēta, novietojot pirkstu uz atbilstīgā simbola uz stikla keramikas virsmas.
• Spieżot uz skārienjutigiem taustiniem, izmantojiet visu pirksta augsdalu, nevis tikai pirkstgalu (4. att.).
• Vadibas panelim vienmēr jābūt tiram un sausam. Pat neliels ūdens daudzums uz vadibas panela var apgrūtināt taustiņu izmantošanu. Nenovietojiet uz plits virsmas vadibas panela dažādus priekšmetus.
• Skārienekrāna vadiba nereagē uz tumsām matētām krāsām (izmantojot pliti, nevar valkāt melnus clmdus).
• Uzmanieties, lai izvairitos no nejaušas ierīces ieslēgšanas. Pastāv apdedzināšanas risks.

Pirms pirmās izmantošanas

Pims jaunas ierices izmantošanas higiēnas nolūkos notiriet to ar mitru drāniņu.

4. att.

Plits virsmas ieslēgsana

Nospiediet un turiet nospiestu ieslēgšanas/izslēgšanas taustinu (6) 3 sekundes, lai ieslēgtu pliti.

Vārišanas zonas leslēgšana

1. Nospiediet un turiet nospiestu ieslēgsanas/izslēgsanas taustiņu (6) 3 sekundes, lai ieslēgtu plits virsmu. Blakus vārišanas zonas izvēles taustiņiem (2) vadibas panela displejā (6) iedegsies „-”.

2. Nospiediet, lai izvēlētos vārīšanas zonu, kuru vēlaties izmantot. Pēc tam izmantojiet tā dēvēto slidni, lai iestatitu vārīšanas zonu jaudas līmeni (3): pavelkot no kreisās uz labo pusi, izvēlēties vēlamo pagatavošanas jaudu.

Piezime:

- Vēlamo vārīšanas zonas jaudas līmeni var mainīt jebkurā laikā ēdiena qatavošanas laikā no 0 līdz 9.

- Ja 1 minūtes laikā pēc plits virsmas ieslēgšanas neiestatisiet nepieciešamo jaudas limeni, plits virsma automātiski izslēgsies.

Vārīšanas zonas izslēgsana

1. Nospiediet izvēlēto vārīšanas zonu, kuru vēlaties izslēgt. Pēc tam pavelciet slīdni (3) no labās puses uz kreiso, lai samazinātu izvēlētās vārīšanas zonas jaudu uz 0.
2. Nospiežot ieslėgšanas/izslėgšanas taustinu (6), izslėdziet vārīšanas zonu.

Piezime:

• Pēc vārišanas zonas izslēgšanas displejā var parādities simbols "H", kas liecina, ka izmantotā zona joprojām ir karsta un pastāv apdedzināsanās risks.
• Simbols 'H' pazudis, tiklidz izmantotās vānīšanas zonas virsma atdzisis drošā temperatūrā (nebūs karstā pieskaroties).
• Ja displejā deg simbols "H", šo atlikušo siltumu var izmantot, piemēram, lai sasildītu citu ēdiena gatavošanas trauku.

LV

concept

concept

LV

Vārišanas zonas izslēgšana

• Nospiežot ieslėgšanas/izslėgšanas taustinu (6), izslėdziet pliti. Visi iestatijumi tiks atiestatiti.
• Péc plits izslēgšanas displejā var parādities simbols "H", kas llecina, ka dažas vārišanas zonas joprojām ir karstas un pastāv apdedzināšanās risks. Nepieskarieties šim karstajām vārišanas zonām.

Piezime:

• Ja tiks izslëgtas visas väršanas zonas un 1 minütes laikä nenotiks pieskaršanas vadibas panelim, plits automätiski izslëgsies.
• Automātiskā izslēgsanās (gatavośanas laiks) katrai vārišanās zonai drośības apsvērumu dēļ ir ierobežots līdz 8 stundām (ja iestatāt jaudas limeni no 1 līdz 3), līdz 4 stundām (iestatot jaudas limeni no 4 līdz 6) vai līdz 2 stundām (iestatot jaudas limeni no 7 līdz 9).

IERİCES PAPILDFUNKCIJAS

Duālo flexi zonu funkcija

Ši funkcija ir aktiva tikai kreisajā priekšējā vārišanas zonā (2) un labajā aizmugurējā vārišanas zonā (3). Duālās flexi zonas letvaros edīlena gatavošanai var izmantot visu plits virsmu, kas markēta ar arējo vārišanas zonas robežu un tápat arī centrālo zonu. Pateicoties tam, plits virsma ir pielāgota trauka izmēram un edīlena gatavošana patērē mazāk elektroenerģijas.

1. Nosplediet atbilstigo pogu, lal izvėlėtos vārišanas zonu un pėc tam virziet pirkstu pa slidni, lal lestatitu vēlamo vārišanas zonas jaudu.
2. Dubultās elastigās zonas centrālajā dalā tiek ieslēgts vēlamals velktspējas limens, un pēc tam tiek nosplesta dubultās elastigās zonas vadības poga (4), lai aktivizētu izvēlētās zonas ārējo dalu, palielinot dubultās elastigās zonas izmēru.
3. Nospiediet izvēlēto gatavošanas zonu un pēc tam nospiediet dubultās flexi zonas vadības pogu (4), lai deaktivizētu izvēlētās zonas ārējo daju.

Bērnu drošības slēdža funkcija

Ši funkcija novērš nejaušu vārišanas zonu ieslēgšanu.

1. Lai blokētu vadības paneli, nospiediet un turiet taustiņu, kas ir paredzēts bērnu drośības slēdža aktivēšanai/deaktivēšanai (5).
2. Displejā parādisies simbols "Lo" (Lock = blokēts), kas norāda, ka vadības panelis ir blokēts. Vadības panelis ir blokēts, iznemot ieslēgšanas/izslēgšanas taustinu (6), kas ir atspējots.
3. Lai atblokėtu vadibas paneli, nospiediet un turiet taustinu, kas ir paredzėts bērnu drošibas slėdža aktivėšanai/deaktivėšanai (5).
4. Displejā pazudis simbols "Lo", un vadības panelis atkal darbosies.

Piezime:

• Ja bērnu drošības slēdža aktivēšanas laikā tiks izslēgta plīts, vadības panela blokēsana ir iespējota añ pēc plītis izslēgšanas. Šādā gadījumā pēc plīts ieslēgšanas bērnu drošības taustiņš tiek aktivēts un displejā parādās simbols "Lo" (Lock = blokēts).
• Lai atblokėtu vadības paneli, nospiediet un turiet taustinų, kas ir paredzėts bērnu drošības slėdža aktivėšanai/deaktivėšanai (5), lidz atskan skaņas signāls. Displejā pazudis simbols "Lo", un vadības panelis atkal darbosies.

Ediena gatavošanas laika iestatisana (taimera funkcija)

Šo funkciju var iestatīt, ia vārīšanai nav izvēlēta neviena qatavošanas zona.
1. Nospiediet taimera iestatisanas taustinu (1).
2. Izmantojot “-” un “+” taustinu, lai iestatitu vélamo laiku taimera displejä pa 1 minütei. Ja vēlaties iestatit laiku pa 10 minūtēm, nospiediet taustinu “-” vai “-” 3 sekundes.
3. Lai atceltu iestatito ediena gatavošanas laiku, vienlaikus nospiediet taustingu “-” un “+”. Displejā parādisies simbols “--”.
4. Péc iestatitā ēdiena gatavošanas laika beigām displejā virs taustiniem taimera (1) iestatīšanai paradīsies simbols “--”, un 30 sekundes bùs dzirdams skanas signals.

62

Vienas vārišanas zonas aizkavētas izslēgšanas funkcija

Aizkavētās izslēgšanas funkciju var izmantot visām plits vārišanas zonām. Katrai vārišanas zonai var iestatit atškirigu alzkavētās izslēgšanas laiku.

1. Nospiediet vārišanas zonas izvēles pogu (2), kurai vēlaties izmantot aizkavētās izslēqšanas funkciju.
2. Nospiediet taimera pogu (1) vadības panelī (6). Displejā virs taustinjiem parādās vērtība "10", kas sāks mirgot.
3. Nospieżot taustinu "+" vai −", lai iestatitu talmeri (1), iestatiet aizkavētas izslēgšanas laiku attlecigajai vārišanas zonai. Piezime: Nospieżot taustinu "+" vai −", paildziniet vai saisiniet aizkavētas izslēgšanas laiku par 1 minūti. Nospieżot taustinu "+" vai −", paildziniet vai saisiniet aizkavētas izslēgšanas laiku par 10 minūtėm.
4. Pēc aizkavētas izslēgšanas laika iestatišanas displejā 5 sekundes mirgos iestatitais laiks. Pēc tam sāksies iestatitā aizkavētas izslēgšanas laika atpakalskaitišana, un apakšejā labajā stūri blakus iestatitajam izvēletas vārišanas zonas jaudas limenim mirgos punkts.
5. Lai atceltu iestatīto aizkavētās izslēgšanas laiku, vienlaikus nospiediet vadibas panelī (6) taustinu "+" un "-", lai lestatītu taimeri (1). Displejā virs taustiniem parādisies vērtība "00".
6. Pêc aizkavētās izslēgšanas laika beigām displejā virs taustiniem, kas paredzēti taimera (1) iestatišanai, parādisies simbols "-" un attlecīgā vārišanas zona, kurai tika iestatita aizkavētā izslēgšana, automātiski izslēgsies.

Vairāku vārišanas zonu aizkavētās izslēgšanas funkcija

Lai iestatitu aizkavêto izslėgšanos vairākām vārisanas zonām, jārikojas tāpat kā, iestatot aizkavêto izslėgšanos vienai vārisanas zonai.

1. Nospiedlet vārišanas zonas izvēles pogu (2), kural vēlaties izmantot alzkavētās izslēgšanas funkciju.
2. Nospiediet taimera pogu (1) vadības panelī (6). Displejā virs taustiniem parādās vērtība "10", kas sāks mirgot.
3. Nospiežot taustinų "+" vai "-", lai iestatitu taimeri (1), iestatiet aizkavētās izslēgšanas laiku attiecigajai vārišanaszonai. Piezime: Nospiežot taustinų "+" vai "-", paildziniet vai saisiniet aizkavētās izslēgšanas laiku par 1 minūti. Nospiežot taustinų "+" vai "-", paildziniet vai saisiniet aizkavētās izslēgšanas laiku par 10 minūtēm.
4. Pēc aizkavētās izslēgšanas laika iestatīšanas displejā 5 sekundes mirgos lestatitais laiks. Pēc tam sāksies lestatitā aizkavētās izslēgšanas laika atpakajskaitišana, un apakšējā labajā stūri blakus iestatītajam izvēlētās vārīšanas zonas jaudas limenim mirgos punkts.
5. Lai atceltu iestatito aizkavētās izslēgšanas laiku, vienlaikus nospiediet vadības paneli (6) taustīgu "+" un "-" , lai iestatītu taimeri (1). Displejā virs taustiniem parādīsies vērtība "00".
6. Pēc aizkavētās izslēgsanas laika beigām attiecigā vārīšanas zona automātiski izslēgsies un displejā virs taustīniem, kas paredzēti taimera (1) iestatisanai, parādisies visīsākais citas vārīšanas zonas aizkavētās izslēgsanas laiks.
7. Attiecigajai vārīšanas zonai, kurai ir iestatīts nākamais aizkavētās izslēgšanas laiks, apakšējā labajā stūri blakus iestatitajam jaudas limenim mirgos punkts.
8. Pēc pēdējā attiecīgās vārīšanas zonas aizkavētās izslēgsanas laika beigām displejā virs taustīņiem, kas paredzēti taimera (1) iestatīšanai, parādisies simbols "-" un attiecīgā vārīšanas zona automatīstiski izslēgsies.

Piezime:

• Ja aizkavētā izslēgsanās tika iestatīta tikai vienai vārisanas zonai, pēc iestatītā aizkavētās izslēgsanas laika tikis izslēgta tikai tā vārisanas zona, kurai tika iestatīta aizkavētā izslēgsanās. Pārējās vārisanas zonās paliks ieslēgtas, ja vien tām netiks iestatīta aizkavētā izslēgsanās.
• Aizkaveto izslęgsanos var iestatit ne ilgak kā uz 99 minutem.

LV

concept

concept

LV

TİRİŞANA UN APKOPE

Plits stikla virsma ap vārīšanas zonām neuzsilst, lidz ar to šajās vietās pārtikas produktu atliekas nevar piedegt. Lai notiritu plits virsmu, nav jāqaida, lidz tā pilnībā atdziest.

Nekādā gadījumā neizmantojiet plits virsmas tirišanai augstspiediena vai tvaika tirišanas lidzeklus, jo tie var sabojāt ieriči.

• Apstradajiet plits virsmu ar kopjošu aizsarglidzekli, kas ir paredzets stikla keramikas virsmām.
• Lieläku netirumu gadijumä uzkläjiet uz plits virsmas tirišanas lidzekli, kas atgrüz netirumus: šādi plits virsmu büs daudz viegläk tirit.
• Izmantojiet tikai tirišanas lidzekius, kas ir piemėroti lietošanai uz stikla keramikas virsmas.
• Tirīšanas laikā nekad neizmantojiet cietus sūklus, abrazivus vai agresivus tirišanas līdzeklus (piemēram, aerosolu cepeškrāns tirišanal) un traipu nonemšanas līdzeklus.
• Vadibas panelim vienmēr jābūt tiram un sausam. Rūpējieties, lai vadibas paneļa vienmēr būtu tirs un sauss.
• Pärtikas un üdens atliekas nelabvėligi ietekmė vadibas panela funkcionalitāti, un tas var pārstāt darboties.
• Tirlet plits virsmu pēc katras ēdlena gatavošanas, lai ēdlena atliekas nepiedegtu nākamajā gatavošanas relzē.
• Mitru plits virsmu notiriet ar tirišanas lidzekli un papira dvieli. Pēc tam nosusiniet pliti ar sausu, mikstu drāninu.
• Ja virsma joprojām ir pārāk karsta, uz tās var parādīties traipi
• Nekad neatstājiet uz plīts virsmas tirišanas līdzekla atliekas, kas varētu iekrāsot stiklu.
• Metāliski spīdīgi iekrāsojumi rodas nepiemērotu tīrīšanas līdzekļu izmantošanas dēļ vai ēdiena gatavošanas trauku nodiluma rezultātā.
• So iekrāsojumu ir loti grūti nonemt. Tīrīsanai izmantojiet tikai tīrīšanas līdzekļus, kas ir paredzēti stikla keramikas virṣmai.
• Ėdiena atliekas un tauku slāni nonemiet ar stikla skrāpi.
• Tiriet plīts virsmu tikai ar pašu asmeni. Ar skrāpia rokturi to varētu saskrāpēt.
• UZMANIBU! Skrāpis ir loti ass! Pastāv savainojuma risks! Nekavējoties nomainiet bojātu asmeni.
• Pēc tīrīšanas uzglabājiet skrápi bērniem nepieejamā vietā.

IERİCES UZSTÄDİŞANA

• Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.
• Par ierices uzstādīsanu ir atbildiqs pircējs, nevis ražotājs.
• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēl tiek izraisīts cilvēkiem, dzīvniekiem un priekšmetiem.
• lerices novietošana piemerotas mebeles nodrošina tās pareizu darbību.
• Ierīce tiek uzstādīta standarta virtuves mēbelē, kas ir paredzēta iebūvējamām iericēm, vai pielāgotās mēbelēs, kuru izmērs atbilst parametriem, kas norādīti 5. att.
• Virtuves mëbelëm jäbût izgatavotäm no karstumizturiga materiäla, kas var izturët temperatūru virs 120 °C. Materiäliem un izmantotajäm limvieläm jälztur ierices sasilšana atbilstigi ČSN EN 60335-2-6 standartam. Materiäli un limvielas, kas neatbilst sim standartam, var tikt bojāti vai atlimëties.

1. att.

Uzstādot ierīci, ievērojiet śādus norādījumus:

1. Pirms ierices pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
2. Uzstādišanai nepieciešamās atveres (minimālais biezums 38–40 mm) darba virsmā, kurai jābūt izgatavotai no karstumizturīqa materiāla, izmēri ir norādīti 5. att.
3. Plits virsmas malās nodrošiniet vismaz 50 mm attālumu no apkārtējiem priekšmetiem un skapīsiem. Aiz plits ari atstājiet vismaz 50 mm atstarpi.
4. Virs plits virsmas iesakām uzstādit tvaika nosūcēju. Minimālajam attālumam no tvaika nosūcēja līdz plits virsmai jābūt 600 mm.
5. Ja virs plīts ir tikai skapis bez tvaika nosūcēja, minimālajam attālumam no plīts līdz skapim jābūt 760 mm (6. att.).
6. Lai nodrošinātu efektivu gaisa cirkulāciju, ierīce jānovieto saskaņa ar izmeriem, kas noradīti 6. att., un skapītim jābūt konstruētam tā, lai tā apakśdaljā varētu plūst gaiss. Zem plits virsmas jābūt vismaz 50 mm atstarpei, bet aiz aizmugurējās skapīsa sienas jābūt vismaz 20 mm atstarpei (6. att.).
7. Ja zem plits virsmas tiek novietota ierice, starp šim divām iericēm jābūt atstarpei vismaz 50 mm.

1. att.

LV

concept

concept

LV

1. Ja plits virsmas atrodas virs virtuves atvilktnes, starp atvilktnes saturu un pliti jabut attalumam vismaz 50 mm.
2. Novietojiet plits virsmu darba virsmas malā un izvelciet elektribas vadu cauri virtuves mēbeles virsmai tā, lai pēc uzstādišanas butu pleejama tas kontaktdaksa.
3. Uzmanigi ievietojiet plits virsmu darba virsmā. Izvairieties no elektribas vada saspiešanas.
4. Stikla keramikas virsmas apakšējā dalā ir blīvējums pret škidrumu noplūdi. Pēc plits virsmas ievietošanas darba virsmas atverē attālums starp darba virsmas malu un plits virsmu nedrikst būt mazāks par 3 mm (7. att.).
5. Vēlamajā pozicijā apakšpusē nostipriniet plits virsmu pie darba virsmas ar skavām (8. att.), kas ietilpst plits iepakojumā.
6. Pievienojiet strāvas vadu spailu blokā un ieslēdziet atbilstigo drošinātāju.

Demontāza

lerices demontāzas laikā jālevēro pareiza darbību secība.
1. Izslēdziet drošinātāju un atvienojiet strāvas vadu no spailu bloka.
2. Atbrivojiet stiprinājumus.
3. Nonemiet plits virsmu un uzmanigi izvelciet strāvas vadu.

Savienojums ar elektrotiklu

• Ierices pievienošanu dríkst veikt tikai kvalificēts specialists.
• Ja ieriće tiek tieši savienota ar elektriskas strāvas avotu, tai jabūt aizsargatai ar drošinātaju, kas atbilst strāvas drošinātaja norādijumiem uz tehnisko pamatdatu plāksnites.
• Pärliecinieties, ka elektrotikla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnites.. Jo ipaši vienfāzes savienojuma (230 V) gadijumā varētu rasties instalētās elektriskās kēdes pārslodze.
• Pievienojot plīts virsmu vienfāzes tikla (skat. "lerīces spailju bloka savienojums"), nedrikst ieslegt visas vārišanas zonas ar maksimālu jaudu. Lai izvairītos no drošinātāja jaudas pārslodzes, plīts automatātiski samazina atsevišku vārišanas zonu jaudu.
• Savienojumam ar elektrotiklu iesakam izmantot atsevišku elektrisko kedi.
• Izmantojiet tikai elektroinstalācijas sadali ar PE aizsargvaditāju.
• Neizmantojiet rozešu sadalitājus, kā ari savienotājus val pagarinātājus. Tie var izraisit ugunsgreka risku pārkarśanas dēļ.
• lerices vada kontaktdaksai vai attiecigajam drosinātajam jabūt brīvi pieejamam ari pec ierices uzstādisanas.
• lerices elektrodrošibu var garantet tikai gadijuma, ja lerices vadu savienotajs ir savienots ar elektrosadales tikla aizsargvaditaju.
• Ražotájs nav atbildigs par personám val priekšmetlem izraisito kaltėjumu, ja trūkst val ir neparelzi izveldots aizsargsavienojums.
• Elektribas vadam jabut novietotam ta, lai tas nenonaktu saskare ar ierices karstajam dalam un lai tas netiktu deformëts vai pärmeñigi liekts.
• Atvienojot plits virsmu no elektrotikla, tiks atiestatiti iestatitie parametri un nobloketa virsmas vadiba.

Ierices spailu bloka savienošana

• Plits virsma jau rūpnicā tika aprnkota ar strāvas vadu. Ja vada bojājuma dēl ir nepieciešama tā nomaiņa, 9. vai 10. att. ir attēlota ierīces spailu bloka savienošana.
• Strāvas vads ir jāaizstāj ar tāda paša tipa vadu ar atbilstošu vaditāju škērsgriezumu.
• Veidojot jaunu vadu savienojumu spailu blokā, pārliecinieties, ka vadu nevar izraut no spailu bloka.
  • Lal ievletotu iericl atverė darba virsmą un velak savlenotu ar elektrotiklu, ríkojieties lidzigi, ka aprakstits ieprieks.

Vienfāzes vārišanas zonas spailu bloka savienošana ar 3 dzīslu strāvas vadu (230 V)

Savienojumam izmantojiet vadu, kura vaditāju minimālais škērsgriezums ir 4 mm².
    note right of L1: 220 - 240V
    note right of PE: 9. att.

Divfāzu vārīšanas zonas spailu bloka savienošana ar 4 dzīslu strāvas vadu (400 V)

Savienojumam izmantojiet vadu, kura vaditāju minimālais škērsgriezums ir 2,5 mm ^2 .

LV

concept

concept

LV

TRAUCÉJUMU NOVÉRŠANA

Traucējuma apraksts lespējamais cēlonis Risinājums
Ieslēdzot plīts virsmu, reaģe mājsaimniecibas elektroinstalācijas drošinātājs.	Pašreizējā elektroinstalācijas noslodze ir pārāk augsta.	Pārliecinieties, ka visu ieslēgto ierīču jauda nepārsniedz maksimālo mājsaimniecibas elektroinstalācijas noslogojumu. Pārliecinieties, ka elektrotika spriegums un strāvas aizsardzība atblist tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes.
Pēc plits ieslēgšanas/ izslēgšanas slēdža nospiešanas plits virsma ieslēdzas, taču nedarbojas displejs pie atseviškām vārišanas zonām.	Nedarbojas barošanas bloka elektronika.	Jánomaina barošanas bloka elektronika. Sazinieties ar pilnvaroto servisa centru.
	Nedarbojas vadības bloka elektronika.	Jánomaina vadības bloka elektronika. Sazinieties ar pilnvaroto servisa centru.
Pēc vārišanas zonas jaudas līmeņa iestatišanas vārišanas zona nesilda.	Vārišanas zonas pārkaršana	Vārišanas zonas temperatūra ir pārāk augsta. Pārliecinieties, vai darbojas dzesēšanas ventilators, kas atrodas plīts apakšējā dalā. Ja ventilators darbojas, sazinieties ar servisa apkalpes centru.
	Nedarbojas dzesēšanas ventilators.	Jánomaina dzesēšanas ventilators. Sazinieties ar pilnvaroto servisa centru.
	Nedarbojas barošanas bloka elektronika.	Jánomaina barošanas bloka elektronika. Sazinieties ar pilnvaroto servisa centru.
Vārišanas zona silda, taču nedarbojas displejs.	Nedarbojas vadības vai barošanas bloka elektronika	Vēlreiz nospiediet plīts ieslēgšanas un izslēgšanas taustiņu un vēlreiz veiciet iestatījumus katrā vārišanas zonā.
Ediena gatavošanas laikā plīts virsma izslēdzas.	Notika nejausa ieslēgšanas un izslēgšanas slēdža nospiesana.	Vēlreiz nospiediet plīts ieslēgšanas un izslēgšanas taustiņu un vēlreiz veiciet iestatījumus katrā vārišanas zonā.
Plaisas vai plisumi uz stikla keramikas virsmas.	Uz plīts tika novietots trauks, kas sabojāja plīts stikla keramikas virsmu.	Nekavējoties izslēdziet plīti, nospiežot ieslēgšanas un izslēgšanas taustiņu vai attiecīgo drošinātāju, atvienojot pliti no elektrotikla. Sazinieties ar pilnvaroto servisa centru.

KLÜDAS ZIÑOJUMI

Kods Klūdas apraksts lespējamais cēlonis
E0 Klūda 0.		Nepieciešama barošanas elektronikas nomaiņa.Sazinieties ar pilnvaroto servisa centru.
E1/E2/E7	Gatavošanas zonas temperatūras sensoradarbības traucējumi.	Nepieciešama temperatūras sensora nomaiņa.Sazinieties ar pilnvaroto servisa centru.
C1	Gatavošanas zonas temperatūra ir pārāk augsta.	Pagaidiet, lidz gatavošanas zonas temperatūrapazeminās. Nospiediet ieslēgšanas/izslēgšanas pogu, lai atkārtoti iedarbinatu pliti.
E3/E4	Temperatūras sensora atteice. Sazinieties ar pilnvaroto servisa centru.

Kods Klūdas apraksts lespējamais cēlonis
EL/EH Strāvas padeves spriegums neatbilst.		Pārbaudiet spriegumu val konsultėjleties ar speciālistu.
EU	Komunikacijas klūda starp elektroniku.	Sazinieties ar pilnvaroto servisa centru.

ENERGOEFEKTIVITÄTE

Produkta informācija saskaņa ar ES Direktīvu 66/2014 vietējam tirgum ES ietvaros

Modea apzimejums		SDV4760
Diska veids		Iebuveta apkures plaksne
Apkures zonu skaits		4
Apkures tehnoloija		Elektriskas gatavošanas zonas
Apao gatavošanas zonu diametrs (∅)	Kreisa priekšaKreisa aizmugureLaba priekšpuseLaba aizmugure	23,0 cm16,5 cm16,5 cm27,0*16,5 cm
Plits virsmas enerijas pateriš uz kg (EC elektriska plits)	Kreisa priekšaKreisa aizmugureLaba priekšpuseLaba aizmugure	185,7 Wh/kg173,7 Wh/kg178,7 Wh/kg195,8 Wh/kg
Enerijas pateriš gatavošanas zonas uz kg (EC elektriska plits virsma)		183,5 Wh/kg

VIDES AIZSARDZÍBA

• Nododiet iepakojuma materiălu un vecăs ierices otrreizëjai pârstrădei.
• leriču kastes var nodot atkritumu škirošanas punktos.
• Polletilena (PE) maisinus nododiet otrreizejai parstradei paredzeto materialu savakšanas punkta.

lerices otrreizėjā pārstrāde tās kalpošanas laika beigās

Ši irice ir markéta saskaņa ar Europas Parlamenta un Padomes Direktīvu 2012/19/EU par elektrisko un elektronisko iekārtu atrkitumiem (WEEE). Simbols uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nepieder sadzives atrkitumiem. Tas jānogādā elektrisko un elektronisko iekārtu otrežējšs pārstrādes savāksanas punkta. Nodrošinot šā izstrādājuma pareizu iznicināšanu, tikss nověrsta nelabveliga itekme uz vidi uclivēku veselibu, ko var izraisit nepareiza iceries iznicināšana. Iznicināšana jāveic saskaņa ar noteikumiem par atrkitumu apstrādi. Lai iegūtu papildu informāciju par šis iceries otrežēju pārstrādi, lūdzu, sazinieties ar vietējš pašvaldības sadzives atrkitumu iznicināšanas dienestu vai veikalu, kurā iegādājaties izstrādājumu.

EN

concept

concept

EN

Acknowledgements
