LIETOŠANAS INSTRUKCIJA OPI3560SS Concept

Diapazons kapuci integrēts

Pateicamies par šis "Concept" ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku.

Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā varētu pārlasīt. Nodrošiniet, lai arī citi cilvēki, kuri izmantos šo ierīci, pirms šīs ierīces lietošanas būtu iepazinušies ar norādījumiem.

SATURA RĀDĪTĀJS

Tehniskie dati

Svarīgi brīdinājumi

lerices apraksts

Vadības panela apraksts

Lietošanas instrukcija

Tirišana un apkope

lerīces uzstādīšana

Traucējumu novēršana

Tehniskā apkalpe

Vides aizsardzība

TEHNISKIE DATI
Spriegums 220–240 V ~ 50 Hz
Kopējā elektriskā slodze 218 W
Motora jauda 215 W
Variants Integrēta
Montāža Virtuves iekārtā
Augstums 248 mm
Platums 520 mm
Dzilums 284 mm
Gaisa novadīšanas kanāla diametrs 150 mm
Ventilatora jaudas pakāpju skaits 3
Maksimālā gaisa plūsma 610 m	^3/h
Tauku filtru skaits 1
Aktīvās ogles filtru skaits gaisa recirkulācijai 2
Režīms	Ventilācija/recirkulācija
Apgaismojums	2 x 1,5 W
Svars	5,9 kg
Ventilācijas/recirkulācijas trokšņa līmenis	≤68 dB

Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas klūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

SVARĪGI BRĪDINĀJUMI

Pēc tvaika nosūcēja piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.
• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.
• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīciniet to.

Uzstādīšanas laikā

• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.
• Lietojiet ierīci tikai mājsaimniecības vajadzībām un tikai ēdiena gatavošanas laikā radušos garainu nosūkšanai un smaku attīrīšanai.
• Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:
• veikalu, biroju un citu darba vietu virtuves stūrīšos;
• lauksaimniecibā izmantojamās iekārtās;
• iekārtās, ko izmanto viesi viesnīcās, motelos un citur;

• iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uzņēmumi.

• Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

• Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām iemaņām. Izmantojiet to bērniem nepieejamā vietā.
  • Bērni nedrīkst spēlēties ar ierīci.
• Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.
• Nelaujiet izmantot ierīci kā rotallietu.
• Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.
• Bojājumu gadījumā izslēdziet ierīci un atvienojiet vadu no elektrotīkla.
• Atvienojot ierīci no elektrotikla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.
• Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā škidrumā.
• Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.

• Bojātu ierīci nedrīkst ieslēgt.

• Ja ierīci neizmantojat, pārliecinieties, ka visi vadības elementi ir izslēgti.

• Nekad nedarbojieties ar atklātu liesmu zem tvaika nosūcēja (piemēram, ēdiena gatavošana ar flambēšanas metodi). Noņemot ēdiena gatavošanas trauku no gāzes plīts degļa, maksimāli samaziniet tā liesmu vai izslēdziet to!
• ŪZMANĪBU! Ūgunsgrēka risks! Pārliecinieties, ka gāzes plīts degļa vai virsas diametrs atbilst ēdiena gatavošanas traukam. Ja izmantojat ēdiena gatavošanas trauku ar mazāku diametru nekā ieteicamais, liesmas var parādīties arī trauka malās un izraisīt plastmasas rokturu izkušanas risku.
• Fritēšanas vai cepšanas laikā nepārtraukti uzraugiet produktus. Pārkarsusi ellā var pašaizdegties!
• Pārliecinieties, ka liesmas nenonāk tiešā ierīces tuvumā.
• levērojiet filtru maiņas un tīrīšanas intervālus (vismaz reizi 2–3 mēnešos). Neievērojot šīs prasības, filtrā uzkrājušies tauki var izraisīt ugunsgrēku!
• levērojiet vietējos spēkā esošos noteikumus un tiesību aktus par gaisa izvadīšanu uz ārpusi.
• Izvadot gaisu, gaisa izvades caurulei jābūt līdzīgam diametram vai lielākam nekā gaisa izvades izejošajam atvērumam.
• Izplūdes gaisu nedrīkst izvadīt pa skursteni, kas ir paredzēts dūmvadu gāzu un degšanas produktu izvadīšanai vai šahtā, ko izmanto tādas telpas ventilācijai, kurā ir uzstādīta kurtuve.
• Vienlaikus izmantojot lerīci un kurtuvi, telpā jānodrošina spiediens, kas nepārsniedz 4 kPa (0,04 mbar).
• Izmantojiet tikai ražotāja ieteiktos piederumus.
• Neizmantojiet piederumus, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.
• Neizmantojiet tīrīšanai kodīgus tīrīšanas līdzekļus. Regulāra apkope un tīrīšana pagarina ierīces ekspluatācijas laiku.
• Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā.

lespējamie bojājumi

• Tikai kvalificēts speciālists drīkst labot ierīci un iejaukties tās darbībā.
• Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Izslēdziet drošinātāju vai atvienojiet kontaktdakšu no elektrotīkla.
• Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.
• Ja strāvas vads ir bojāts, sazinieties ar pilnvaroto servisa centru.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

IERİCES APRAKSTS

1 lerīces korpuss
2 Metāla tauku filtrs

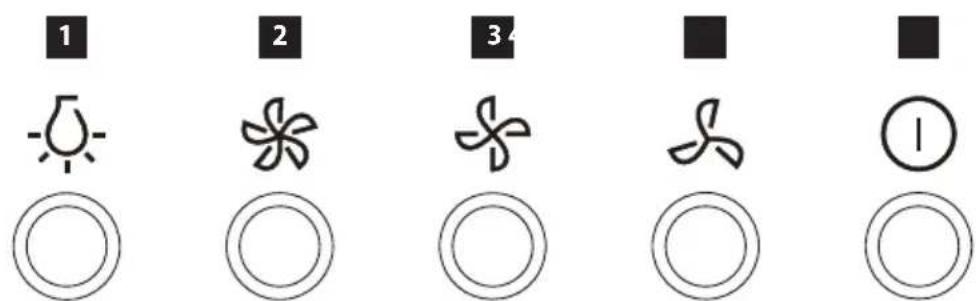

1 Apgaismojuma ieslēgšanas/izslēgšanas taustiņš
2 3. jaudas līmeņa taustiņš
3 2. jaudas līmeņa taustiņš
4 1. jaudas līmeņa taustiņš
5 lerīces ieslēgšanas/izslēgšanas taustiņš

LIETOŠANAS INSTRUKCIJA

Pirms pirmās izmantošanas

Pirms jaunas ierīces izmantošanas higiēnas nolūkos notīriet to ar mitru drāniņu.

Ventilācijas režīms

Izvadīto gaisu līdz ventilācijas šahtai ventilē elastīgas caurules. Ja ierīcē ir uzstādīts aktīvās ogles filtrs, noņemiet to (skat. nodalu "Tīrīšana un apkope").

1. Nospiežot taustinu (1), (2) vai (3), ieslēdziet ierīci nepieciešamajā jaudas līmenī.
2. Nospiežot taustiņu (5), ieslēdziet vai izslēdziet ierīces apgaismojumu.
3. Lai izslēgtu ierīci, nospiediet taustinu (1).

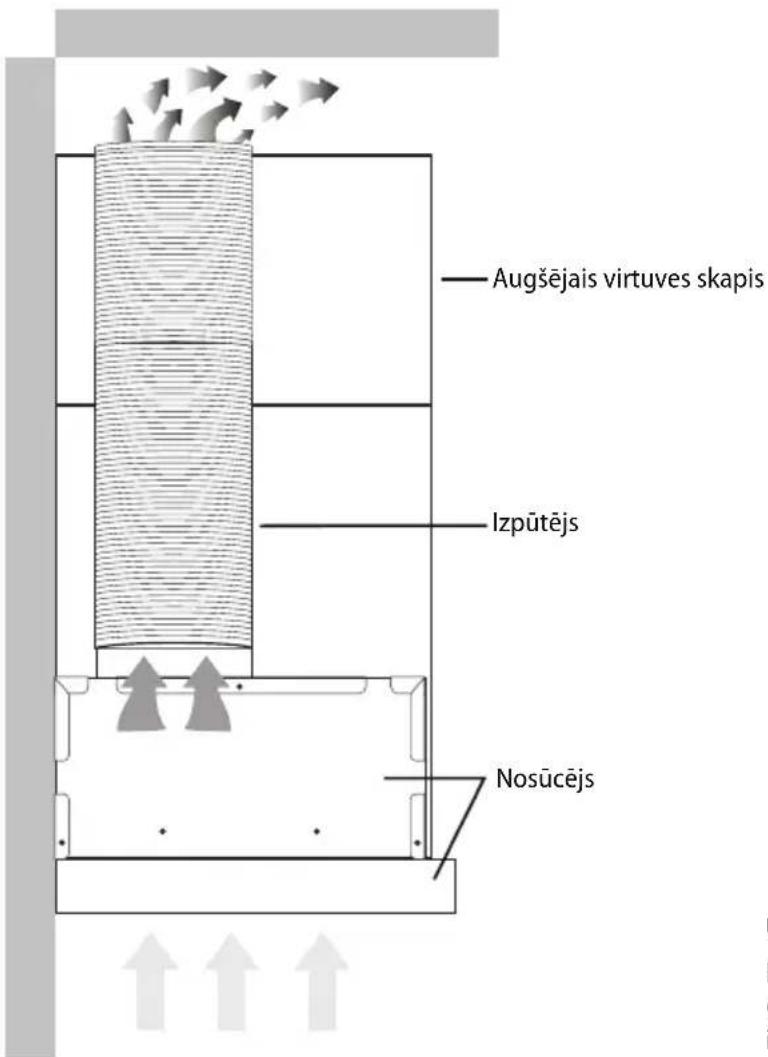

Recirkulācijas režīms

Ja no istabas nav iespējams izvilkt izplūdes gaisu, var izmantot recirkulācijas režīmu. Šajā gadījumā izplūdes gaiss tiek filtrēts caur metāla tauku filtru un oglekļa filtru. Šajā filtrā esošā aktīvā ogle palīdz mazināt nepatīkamās smakas. Pēc tam gaiss caur skursteņa augšējā vāka atverēm ieplūst telpā. Skapī iebūvētajām kapucēm ir svarīgi, lai filtrētais gaiss tiktu novirzīts atpakal telpā, pretējā gadījumā pārsegs nedarbosies pareizi.

Izmantojot recirkulācijas režimu, jāiegādājas un jāuzstāda piemērots oglekļa filtrs (skat. Nodaļu Tīrīšana un apkope).

Augšējais virtuves skapis Izpūtējs Nosūcējs

Uzmanību:

Izmantojot muzeja recirkulācijas režimu (oglekļa filtra uzstādīšana), tiek samazināta izplūdes gaisa plūsma.

TİRİŞANA UN APKOPE

1. Pirms apkopes un tīrīšanas atvienojiet ierīces vadu no sienas kontaktligzdas vai izslēdziet ierīces strāvas padeves drošinātāju.
2. Tīriet ierīces ārējo virsmu ar mitru drāniņu, mīkstu birsti vai sūkli un pēc tam noslaukiet sausu.
3. Neizmantojiet ierīces tīrīšanai rupjus abrazīvos tīrīšanas līdzekļus vai asus metāla skrāpjus, jo tie var saskrāpēt virsmu.
4. Lai tīrītu ierīci, neizmantojiet tīrīšanu ar tvaiku!
5. Nekad neatstājiet agresīvas vai skābas vielas (citronu sula, etikis) uz lakotajām vai nerūsējošā tērauda daļām.

Tīrīšanas un filtra maina

Metāla tauku filtri

Normālas ierīces ekspluatācijas gadījumā metāla tauku filtri jāpārbauda un nepieciešamības gadījumā jātīra reizi mēnesī. Biežas cepšanas vai fritēšanas gadījumā šo intervālu saisiniet.

Nelietojiet ierīci bez pareizi uzstādītiem metāla tauku filtriem!

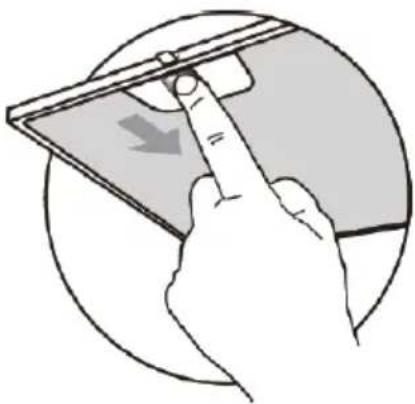

1. Nonemiet metāla filtrus, kā parādīts att. 1.

2. Metāla filtrus iesakām iemērcēt siltā üdenī ar mazgāšanas līdzekli un pēc tam iztīrīt ar mīkstu birsti, noskalot ar tīru üdeni un jaut nožūt. Filtrus var ari mazgāt trauku mazgājamā mašinā, izmantojot programmu, kas ir zemāka par 60 °C. Šajā gadījumā jāizvairās no agresīvu mazgāšanas līdzekļu izmantošanas, jo to izraisītu kīmisko reakciju dēl alumīnija filtri var klūt tumši.

3. Nožuvušos filtrus uzstādiet atpakal.

Aktīvās ogles filtrs (jāiegādājas papildus)

Šo filtru izmanto tikai recirkulācijas režīmā.

Filtrs satur aktīvo ogli, kas absorbē smakas. Pēc laika aktīvā ogle tiek piesātināta, un tās absorbēšanas funkcija samazinās. Šo filtru nedrīkst mazgāt vai tīrīt.

Bieži lietojot ierīci, aktivās ogles filtrs jāmaina reizi 2–3 mēnešos. Biežas cepšanas vai fritēšanas gadījumā šo intervālu saīsiniet.

1. Nonemiet metāla filtrus, kā parādīts att. 1.

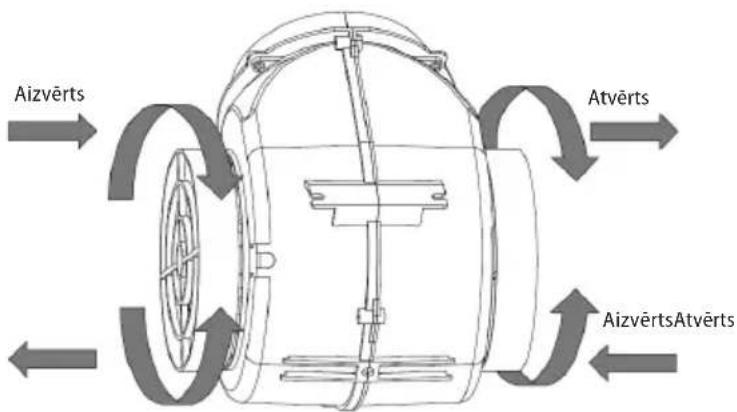

2. Aktīvās ogles filtri atrodas abās motora pusēs. Pagrieziet filtru, līdz tie tiek nostiprināti (skat. 2. att.).
3. Lai mainītu aktivās ogles filtru, darbojieties pretējā veidā.

Aizvērts Atvērts AizvērtsAtvērts

att. 2

IERİCES UZSTÄDİŞANA

UZMANİBU!

Elektriskā šoka apdraudējums! Pirms iekārtas uzstādīšanas atvienojiet strāvas vadu no elektrotikla. Šā noteikuma neievērošana var izraisīt nāvi vai elektriskās strāvas triecienu.

• Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.
• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.
• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēļ tiek izraisīts cilvēkiem, dzīvniekiem un priekšmetiem.
• Visiem ierīces aizsargpārsegiem jābūt novietotiem stingri un tiem paredzētajā vietā, lai tos nevarētu noņemt bez speciāliem rīkiem.
• Uzstādiet ierīci vismaz 500 mm virs elektriskās plīts vai virsmas un vismaz 650 mm virs gāzes plītis vai gatavošanas virsmas.
• Izplūdes gaisu nedrīkst izvadīt pa skursteni, kas ir paredzēts dūmvađu gāzu un degšanas produktu izvadišanai vai šahtā, ko izmanto tādas telpas ventilācijai, kurā ir uzstādīta kurtuve.
• Ventilācijas cauruļu līkumam jābūt ≥120°.
• Ėdiena gatavošanas laikā pienācīgi jāvēdina telpas.

Savienojums ar elektrotiklu

• Pärliecinieties, ka elektrotikla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes.
• Izmantojiet tikai iezemētas sienas kontaktrozetes.
• Neizmantojiet rozešu sadalītājus, kā arī savienotājus vai pagarinātājus.
• lerīces vada kontaktdakšai jābūt brīvi pieejamai ari pēc ierīces uzstādīšanas.
• Savienojuma izmainas drīkst veikt tikai kvalificēts speciālists.
• Ierīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tīkla aizsargvadītāju.
• Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums.

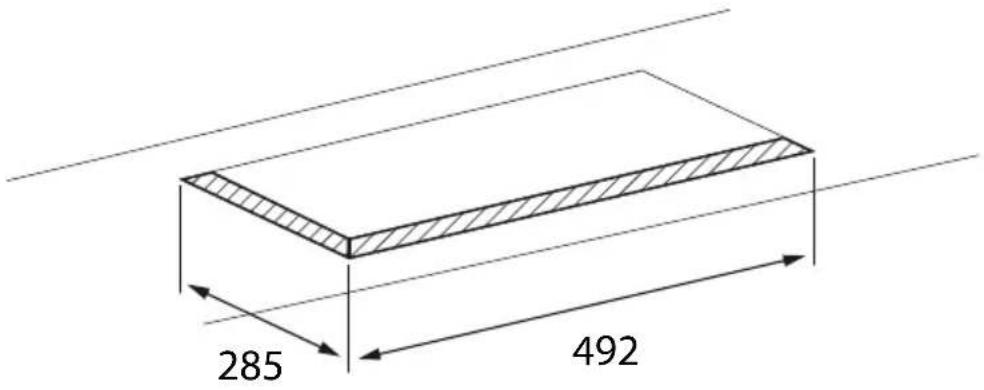

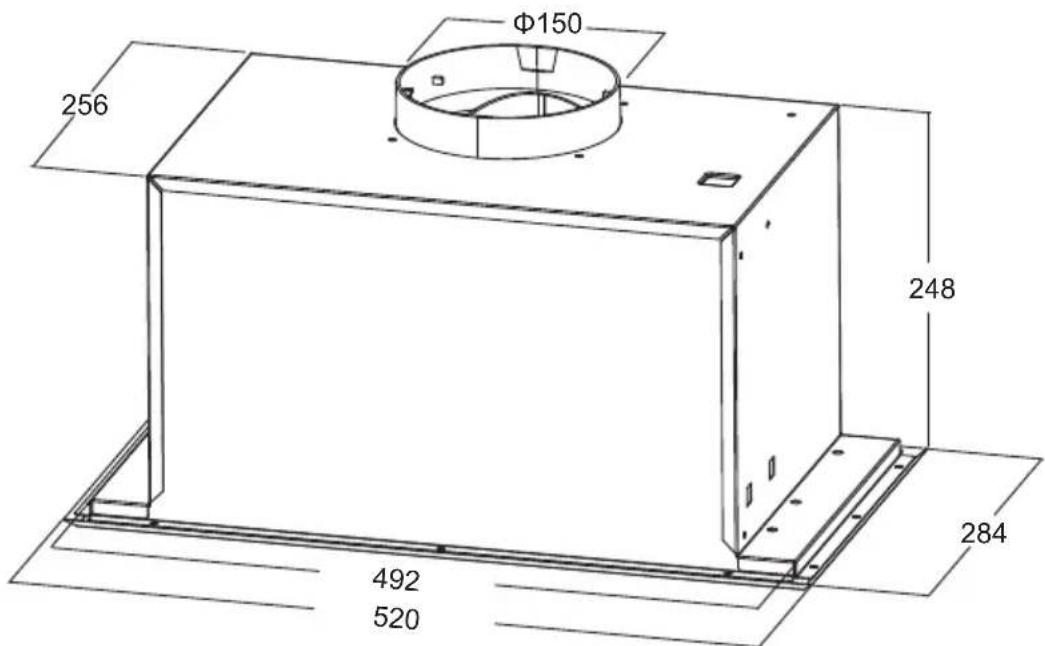

LERİCES IZMËRI

Φ150 256 248 284 492 520

285 492

Uzstādot ierīci, ievērojiet šādus norādījumus:

1. ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
2. Uz sienas aiz plīts vai gatavošanas virsmas atzīmējiet minimālo uzstādīšanas augstumu (500 mm elektriskajām un 650 mm gāzes plītīm) (3. att.).
3. Izurbiet atveres un piestipriniet tvaika nosūcēja kronšteinu, kā parādīts att. 4.
4. Pēc tvaika nosūcēja piestiprināšanas pievienojiet gaisa novadīšanas kanālam elastīgos cauruļvadus (5. att.). Ja nepieciešams, izmantojiet diametra pāreju (150/120 mm). Otru elastīgas caurules daļu ievietojat sagatavotajā atverē sienā.
5. Pievienojiet strāvas vadu elektriskās strāvas kontaktligzdā.

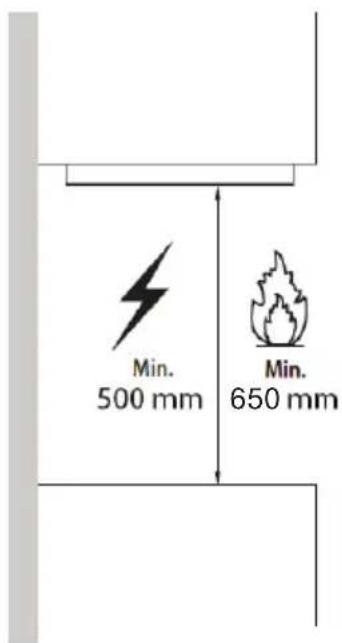

Min. 500 mm Min. 650 mm

att. 3

lerīces demontāžas laikā jāievēro pareiza darbību secība.

1. Vispirms atvienojiet pievadkabeli no elektrotikla (iznemiet kontaktdakšu vai izslēdziet drošinātājus).

2. Pēc tam pretējā veidā tam, kā uzstāda ierīci, noņemiet atseviškas tvaika nosūcēja detalas.

TRAUCĒJUMU NOVĒRŠANA

Traucējuma apraksts lespējamais cēlonis Risinājums
Apgaismojums deg, bet motors nedarbojas	Motora lāpstiņas ir blokētas. Sazinieties ar servisa centru.
	Motors vai tā nozīmīgas daļas ir bojātas. Sazinieties ar servisa centru.
	Kontaktdakša ir nepareizi vai nepietiekami pievienota elektrotīklam.	Pārbaudiet kontaktdakšas un elektrotīkla savienojumu.
	Elektrotīkla rozete nav darba kārtībā.	Pārbaudiet strāvas pieslēgumu, piemēram, pievienojot citu ierīci.
Apgaismojums nedeg, un motors nedarbojas	Kontaktdakša ir nepareizi vai nepietiekami pievienota elektrotīklam.	Pārbaudiet kontaktdakšas un elektrotīkla savienojumu.
	Elektrotīkla rozete nav darba kārtībā.	Pārbaudiet strāvas pieslēgumu, piemēram, pievienojoṭ citu ierīci.
No metāla tauku filtriem tek eļļas pilieni	Łoti netīri filtri. Ugunsgrēka risks!	Nekavējoties iztīriet vai nomainiet metāla tauku filtrus.
Darbojas ierīces vibrācija	Motora lāpstiņas ir bojātas. Sazinieties ar servisa centru.
	Motors nav pienācīgi piestiprināts.	Sazinieties ar servisa centru vai piestipriniet motoru.
	Tvaika nosūcējs nav pienācīgi piestiprināts.	Piestipriniet tvaika nosūcēju.
Nepietiekama izplūdes gaisa plūsma	Attālums starp tvaika nosūcēju un plīti ir pārāk liels.	Samaziniet attālumu starp tvaika nosūcēju un plīti.
	Stiprs caurvējš, pārāk daudz atvērtu durvju vai logu.	Aizveriet dažas durvis un logus.
Motors ir pārstājis darboties	Ir aktivizēts motora pārkaršanas drošinātājs.	Uzlabojiet telpas ventilāciju, atveriet logus vai durvis. pārbaudiet attālumu starp tvaika nosūcēju un plīti. Nepieciešamības gadījumā palieliniet attālumu starp tvaika nosūcēju un plīti.
Tvaika nosūcējs nav novietots vienā līmenī	Tvaika nosūcējs nav novietots vienā līmenī vai nav pienācīgi pievilktas kronšteina skrūves.	Pārbaudiet, vai tvaika nosūcējs ir novietots vienā līmenī, nepieciešamības gadījumā pievelciet stiprinājuma skrūves un izlīdziniet tvaika nosūcēju.

TEHNISKÄ APKALPE

Plašāka mēroga apkopes un remontdarbi, kuriem ir nepieciešama iejaukšanās ierīces iekšpusē, jāveic kvalificētam speciālistam vai servisa centram.

VIDES AIZSARDZİBA

• Nododiet iepakojuma materiālu un vecās ierīces otrreizējai pārstrādei.
• Ieriču kastes var nodot atkritumu škirošanas punktos.
• Polietilēna (PE) maisiņus nododiet otrreizējai pārstrādei paredzēto materiālu savākšanas punktā.

Ierīces otrreizējā pārstrāde tās kalpošanas laika beigās

Šī ierīce ir marķēta saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Simbols uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nepieder sadzīves atkritumiem. Tas jānogādā elektrisko un elektronisko iekārtu otrreizējās pārstrādes savākšanas punktā. Nodrošinot šā izstrādājuma pareizu iznīcināšanu, tiks novērsta nelabvēlīga ietekme uz vidi un cilvēku veselību, ko var izraisīt nepareiza ierīces iznīcināšana. Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šīs ierīces otrreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.
