Produkta veids	Skursteņa tvaika nosūcējs
Izmēri (A x P x D)	450 x 600 x 505 mm
Svars	11.8 kg
Barošanas avots	220–240 V ~ 50 Hz
Kopējā jauda	213 W
Motora jauda	210 W
Apgaismojums	2 x 1.5 W LED
Izvadītā gaisa jauda	600 m³/h
Trokšņu līmenis	≤66 dB (A)
Izvades pakāpes	3
Izvades caurules diametrs	150 mm
Darbības režīmi	Ventilācija un recirkulācija
Tauku filtri	2 metāla filtri (mazgājami, droši trauku mazgājamajā mašīnā zem 60°C)
Ogļu filtri	2 (pēc izvēles, recirkulācijas režīmam; nomainīt ik pēc 2-3 mēnešiem)
Uzstādīšanas veids	Pie sienas montējams
Minimālais attālums virs plīts	650 mm elektriskajai, 750 mm gāzes
Vadības panelis	Skārienpogas ar LED displeju
Funkcijas	Atlikta izslēgšana (3 min), regulējams ātrums
Tīrīšana	Noslaucīt ar mitru drānu; neizmantot abrazīvus tīrīšanas līdzekļus vai tvaika strūklas
Drošība	Zem tvaika nosūcēja nedrīkst būt atklāta liesma; nodrošināt atbilstošu ventilāciju; aizsardzība pret pārkaršanu
Garantija un serviss	Remonts tikai kvalificētiem speciālistiem; strāvas vada nomaiņa pilnvarotā servisā

Bieži uzdotie jautājumi - OPK4760BC Concept

Kādi ir Concept OPK4760BC tvaika nosūcēja izmēri?

Izmēri ir 450 mm augstums, 600 mm platums un 505 mm dziļums.

Kā pārslēgties starp ventilācijas un recirkulācijas režīmiem?

Ventilācijas režīmā pārliecinieties, ka nav uzstādīts ogļu filtrs. Recirkulācijai iegādājieties un uzstādiet divus ogļu filtrus. Izmantojiet ieslēgšanas/izslēgšanas pogu (5), lai sāktu, pēc tam izvēlieties ātrumu ar +/- pogām.

Cik bieži jātīra metāla tauku filtri?

Tīriet tos katru mēnesi normālas lietošanas apstākļos vai biežāk, ja bieži cepiet. Tos var mazgāt ar rokām siltā ūdenī ar mazgāšanas līdzekli vai trauku mazgājamajā mašīnā temperatūrā zem 60°C.

Kā nomainīt ogļu filtrus?

Vispirms noņemiet metāla tauku filtrus. Ogļu filtri atrodas abās motora pusēs. Pagrieziet tos, lai atbrīvotu, pēc tam uzstādiet jaunus, pagriežot, līdz tie ir nostiprināti. Nomainiet ik pēc 2-3 mēnešiem.

Kāds ir minimālais attālums starp tvaika nosūcēju un plīti?

Vismaz 650 mm virs elektriskajām plītīm vai virsmām, un 750 mm virs gāzes plītīm vai virsmām.

Kāpēc tvaika nosūcējs vibrē darbības laikā?

Iespējamie cēloņi: bojātas motora lāpstiņas, vaļīgs motors vai vaļīgs nosūcēja kronšteins. Pārbaudiet un pievelciet stiprinājumus; ja motora lāpstiņas ir bojātas, sazinieties ar servisu.

Kā tīrīt tvaika nosūcēja ārpusi?

Izmantojiet mitru drānu, mīkstu suku vai smalku sūkli, pēc tam nosusiniet. Izvairieties no abrazīviem tīrīšanas līdzekļiem, asiem skrāpjiem vai tvaika strūklām. Neatstājiet skābas vielas, piemēram, citronu sulu vai etiķi, uz virsmām.

Ko darīt, ja tvaika nosūcējs efektīvi neizsūc gaisu?

Pārbaudiet, vai attālums līdz plītij nav pārāk liels, vai nav spēcīgas caurvēja, vai filtri nav aizsērējuši. Iztīriet metāla filtrus un nomainiet ogļu filtrus, ja ir recirkulācijas režīms.

Kā nomainīt LED apgaismojumu?

Atvienojiet strāvu, noņemiet metāla filtrus un apakšējo vāku (divas skrūves). Atvienojiet LED spaili, spiediet gaismu no aizmugures, lai noņemtu. Nomainiet ar identisku LED (ILCOS D kods DSS-1.5-S-33.2/120, 1.5W, DC 12V). Salieciet pretējā secībā.

Ko dara atliktās izslēgšanas funkcija?

Nospiežot ieslēgšanas/izslēgšanas pogu, kamēr tvaika nosūcējs darbojas, ātrums samazinās līdz zemākajam iestatījumam un nosūcējs automātiski izslēdzas pēc 3 minūtēm. Tas palīdz novērst atlikušos tvaikus.

LIETOŠANAS INSTRUKCIJA OPK4760BC Concept

Tvaika nosūcējs (brīvstāvošais)

Chimney fume hood

Pateicamies par šis Concept ierīces iegādi. Ceram, ka būsiet apmierināti ar šo izstrādājumu visu tā kalpošanas laiku.

Pirms lietošanas rūpīgi izlasiet šo lietošanas instrukciju un uzglabājiet to drošā vietā, lai nepieciešamības gadījumā varētu pārlasīt. Nodrošiniet, lai arī citi cilvēki, kuri izmantos šo ierīci, pirms šīs ierīces lietošanas būtu iepazinušies ar norādijumiem.

SATURA RĀDĪTĀJS

Tehniskie dati

Svarīgi brīdinājumi

lerīces apraksts

Vadības panela apraksts

Atsevišku vadības panela taustinu apraksts

Lietošanas instrukcija

Trišana un apkope

lerīces uzstādīšana

Traucējumu novēršana

Vides aizsardzība

TEHNISKIE DATI

Tehniskie dati
Spriegums 220–240 V ~ 50 Hz
Kopējā elektriskā slodze 213 W
Motora jauda 210 W
Variants Brīvstāvošais
Montāža Pie sienas
Augstums 450 mm
Platums 600 mm
Dziļums 505 mm
Gaisa novadīšanas kanāla diametrs 150 mm
Ventilatora jaudas pakāpju skaits 3
Maksimālā gaisa plūsma 600 m	^3/h
Tauku filtru skaits 2
Aktīvās ogles filtru skaits gaisa recirkulācijai 2
Režīms	Ventilācija/recirkulācija
LED apgaismojums	2 x 1,5 W
Svars	11.8 kg
Ventilācijas/recirkulācijas trokšņa līmenis	≤66 dB (A)

Ražotājs patur tiesības veikt jebkuras tehniskas izmaiņas, pieļaut drukas klūdas un atšķirības attēlos bez iepriekšēja brīdinājuma.

SVARĪGI BRĪDINĀJUMI

Pēc tvaika nosūcēja piegādes

• Uzreiz pēc ierīces piegādes pārbaudiet, vai iepakojumam un ierīcei transportēšanas laikā nav radušies bojājumi.
• UZMANĪBU! Daži ierīces stūri un malas, kas pēc uzstādīšanas tiks paslēpti, var būt asi! Esiet piesardzīgi, lai izvairītos no ievainojumiem!
• Ja ierīce ir bojāta, nedarbiniet to. Cik ātri vien iespējams sazinieties ar tās piegādātāju.
• Pirms ierīces pirmās izmantošanas noņemiet visu iepakojumu un reklāmas materiālus.
• Uzglabājiet iepakojumu bērniem nepieejamā vietā vai iznīcini et to.

Uzstādīšana

• Lietojiet šo ierīci tikai tā, kā izklāstīts šajā lietošanas instrukcijā.
• Lietojiet ierīci tikai mājsaimniecības vajadzībām un tikai ēdiena gatavošanas laikā radušos garaiņu nosūkšanai un smaku attīrīšanai.
• Šo ierīci var izmantot mājsaimniecībās un līdzīgās telpās, piemēram:
• veikalu, biroju un citu darba vietu virtuves stūrīšos;
• lauksaimniecibā izmantojamās iekārtās;
• iekārtās, ko izmanto viesi viesnīcās, motelos un citur;
• iekārtās, ko izmanto naktsmāju un brokastu pakalpojumu uznēmumi.

- Nepieskarieties ierīcei ar mitrām vai slapjām rokām.

- Neļaujiet ar ierīci darboties bērniem vai personām bez attiecīgām ie- maņām. Izmantojiet to bērniem nepieejamā vietā.

- Bērni nedrīkst spēlēties ar ierīci.

- Ja ierīces izmantošanas laikā tuvumā ir bērni, ievērojiet papildu piesardzību.

- Nelaujiet izmantot ierīci kā rotałlietu.

- Šo ierīci bērni vecumā no 8 gadiem, personas ar samazinātām fiziskām, sensoriskām vai garīgām spējām un personas, kurām trūkst pieredzes un zināšanu, var izmantot tikai, ja viņi atrodas uzraudzībā, ir iepazinušies ar ierīces drošu lietošanu un apzinās riskus.

- Bojājumu gadījumā izslēdziet ierīci un atvienojiet vadu no elektrotīkla.

- Atvienojot ierīci no elektrotikla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.

- Nepieļaujiet elektrības vada vai kontaktdakšas nokļūšanu ūdenī vai citā šķidrumā.

- Regulāri pārbaudiet, vai ierīce un elektrības vads nav bojāti.

- Bojātu ierīci ieslēgt nedrīkst.

- Ja ierīci neizmantojat, pārliecinieties, ka visi vadības elementi ir izslēgti.

- Nekad nedarbojieties ar atklātu liesmu zem tvaika nosūcēja (pi-emēram, ēdiena gatavošana ar flambēšanas metodi). Noņemot ēdie-na gatavošanas trauku no gāzes plīts degļa, maksimāli samaziniet tā liesmu vai izslēdziet to!

- UZMANĪBU! Ugunsgrēka risks! Pārliecinieties, ka gāzes plīts degļa vai virsas diametrs atbilst ēdiena gatavošanas traukam. Ja izmantojat ēdiena gatavošanas trauku ar mazāku diametru nekā ieteicamais, liesmas var parādīties ari trauka malās un izraisīt plastmasas rokturu izkušanas risku.

- Fritēšanas vai cepšanas laikā nepārtraukti uzraugiet produktus. Pārkarsusi ella var pašaizdegties!

- Pārliecinieties, ka liesmas nenonāk tiešā ierīces tuvumā.

- levērojiet filtru maiņas un tīrīšanas intervālus (vismaz reizi 2–3 mēnešos). Neievērojot šīs prasības, filtrā uzkrājušies tauki var izraisīt uqunsgrēku!

- levērojiet vietējos spēkā esošos noteikumus un tiesību aktus par gaisa izvadīšanu uz ārpusi.

- Izvadot gaisu, gaisa izvades caurulei jābūt līdzīgam diametram vai lielākam nekā gaisa izvades izejošajam atvērumam.

- Izplūdes gaisu nedrīkst izvadīt pa skursteni, kas ir paredzēts dūmvadu gāzu un degšanas produktu izvadīšanai vai šahtā, ko izmanto tādas telpas ventilācijai, kurā ir uzstādīta kurtuve.

- Vienlaikus izmantojot lerīci un kurtuvi, telpā jānodrošina spiediens, kas nepārsniedz 4 kPa (0,04 mbar).

- Izmantojiet tikai ražotāja ieteiktos piederumus.

- Neizmantojiet piederums, kam ir bojāta virsmas apdare, kas ir nolietoti vai kam ir citi defekti.

- Neizmantojiet tīrīšanai kodīgus tīrīšanas līdzekļus. Regulāra apkope un tīrīšana pagarina ierīces ekspluatācijas laiku.

- Lietotāja veikto ierīces tīrīšanu un apkopi nedrīkst veikt bērni, kas jaunāki par 8 gadiem un neatrodas pieaugušo uzraudzībā.

lespējamie bojājumi

• Tikai kvalificēts speciālists drīkst labot ierīci un ieiaukties tās darbībā.
- Remonta un iejaukšanās laikā ierīce jāatvieno no elektrotīkla. Izslēdziet drošinātāju vaj atvienojiet kontaktdakšu no elektrotīkla.
- Atvienojot ierīci no elektrotīkla, nekad neraujiet elektrības vadu. Satveriet kontaktdakšu un atvienojiet to, viegli pavelkot.
- Ja strāvas vads ir bojāts, sazinieties ar pilnvaroto servisa centru.

Ražotāja norādījumu neievērošanas dēļ var tikt atteikts garantijas remonts.

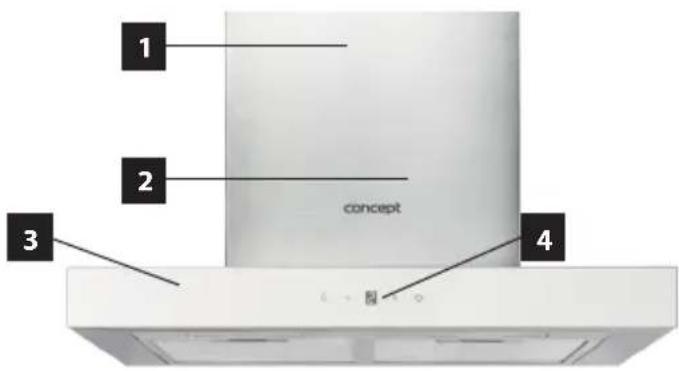

IERİCES APRAKSTS

1 Nosūcēja augšējais pārsegs
2 Nosūcēja apakšējais pārsegs
3 lerīces korpuss
4 Vadības panelis

Piederumi

A Nosūcēja augšējā un apakšējā pārsega turētājs
B Turētājs ierīci
C Izvades elastigie caurulvadi
D Metāla tauku filtrs
E Aktīvās ogles filtrs (jāiegādājas papildus)

1 Apgaismojuma ieslēgšanas/izslēgšanas taustiņš
2 Mīnusa (-) taustiņš
3 Displejs
4 Plusa (+) taustiņš
5 lerīces ieslēgšanas/izslēgšanas taustiņš

ATSEVIŠKU VADĪBAS PANELA TAUSTIŅU APRAKSTS

Apgaismojuma ieslēgšanas/izslēgšanas taustiņš

- Nospiediet taustinu, lai ieslēgtu vai izslēgtu ierīces apgaismojumu.

Mīnusa (-) taustiņš

• Nospiežot taustinu, var samazināt izvadītā gaisa plūsmas jaudu.
• Nospiežot taustinu, tas ir izgaismots, un displejā parādās jaudas pakāpe (1–3).
• Ja jaudas pakāpe ir 1 un tiek nospiests mīnusa taustiņš (-), atskan tikai skaņas signāls un displejā parādās vismazākā jaudas pakāpe (1).
• Izvadītā gaisa plūsmas jaudu var samazināt tikai ieslēgtai ierīcei.

Displejs

- Displejā parādās izvadītā gaisa plūsmas jaudas pakāpe.

Plusa (+) taustiņš

• Nospiežot taustinu, var palielināt izvadītā gaisa plūsmas jaudu.
• Nospiežot taustinu, tas ir izgaismots, un displejā parādās jaudas pakāpe (1–3).
• Ja jaudas pakāpe ir 3 un tiek nospiests plusa taustiņš (+), atskan tikai skaņas signāls un displejā parādās vislielākā jaudas pakāpe (3).
• Izvadītā gaisa plūsmas jaudu var palielināt tikai ieslēgtai ierīcei.

Ierīces ieslēgšanas/izslēgšanas taustiņš

• Nospiediet taustinu, lai ieslēgtu vai izslēgtu ierīci.
• Pēc taustina nospiešanas tas iedegas.
• leslēdzot ierīci, izvadītā gaisa plūsmas jauda ir iestatīta mazākajā vērtībā (1). Šī vērtība ir redzama displejā.
• Katreiz ieslēdzot ierīci, izvadītā gaisa plūsmas jauda būs vienmēr iestatīta mazākajā vērtībā (1).
• Ja ieslēgtai ierīcei nospiedīsiet ieslēgšanas/izslēgšanas taustinu, izvaditā gaisa plūsmas jauda tiks sama-zināta līdz tās mazākajai vērtībai (1) un tiks veikta atliktā izslēgšana, kas ilgst trīs minūtes. Displejā mirgos mazākā jaudas pakāpes vērtība (1).
• Atliktā izslēgšana ir iestatīta iepriekš, un to nevar mainīt.
• Atliktās izslēgšanas laikā ierīci var izslēgt, nospiežot ieslēgšanas/izslēgšanas taustinu.
• Lai pilnībā izslēgtu ierīci, divreiz nospiediet ieslēgšanas/izslēgšanas taustinu.

LIETOŠANAS INSTRUKCIJA

Pirms pirmās izmantošanas

Pirms jaunas ierīces izmantošanas higienas nolūkos notīriet to ar mitru drāniņu.

Ventilācijas režīms

Izvadīto gaisu līdz ventilācijas šahtai ventilē elastīgas caurules. Ja ierīcē ir uzstādīts aktīvās ogles filtrs, noņemiet to (skat. nodalju "Tīrīšana un apkope").

1. Nospiediet taustinu (5), lai ieslēgtu ierīci.
2. Izmantojot taustinu (2) un (4), iestatiet vēlamo izvadītā gaisa plūsmas jaudas pakāpi.
3. Displejā (3) ir redzama jaudas pakāpes vērtība (1–3).
4. Lai izslēgtu ierīci, nospiediet taustinu (5) divreiz.

Recirkulācijas režīms

Ja nav iespējas izvadīt gaisu no telpas, var izmantot recirkulācijas režīmu. Šādā gadījumā izplūdes gaisu filtrē metāla tauku filtrs un aktīvās ogles filtrs. Aktīvās ogles filtrs absorbē smakas. Gaiss, kam noņemtas smakas, ieplūst atpakal telpā pa atverēm, kas atrodas tvaika nosūcēja augšējā pārsegā. Lai izmantotu recirkulācijas režīmu, jāiegādājas un jāuzstāda atbilstošs aktīvās ogles filtrs (skat. nodalu “Tīrīšana un apkope”).

1. Nospiediet taustinu (5), lai ieslēgtu ierīci.
2. Izmantojot taustinu (2) un (4), iestatiet vēlamo izvadītā gaisa plūsmas jaudas pakāpi.
3. Displejā (3) ir redzama jaudas pakāpes vērtība (1–3).
4. Lai izslēgtu ierīci, nospiediet taustinu (5) divreiz.

Piezime:

Izmantojot recirkulācijas režīmu (aktīvās ogles filtra uzstādīšana), var samazināties izvadītā gaisa plūsmas jauda.

TRĪŠANA UN APKOPE

• Pirms apkopes un tīrīšanas atvienojiet ierīces vadu no sienas kontaktligzdas vai izslēdziet ierīces strāvas padeves drošinātāju.
• Tīriet ierīces ārējo virsmu ar mitru drāniņu, mīkstu birsti vai sūkli un pēc tam noslaukiet sausu.
• Neizmantojiet ierīces tīrīšanai rupjus abrazīvos tīrīšanas līdzekļus vai asus metāla skrāpjus, jo tie var saskrāpēt virsmu.
  • Lai tīrītu ierīci, neizmantojiet tīrīšanu ar tvaiku!
• Nekad neatstājiet agresīvas vai skābas vielas (citronu sula, etikis) uz lakotajām vai nerūsējošā tērauda dalām.

Tīrīšanas un filtra maina

Metāla tauku filtri

Normālas ierīces ekspluatācijas gadījumā metāla tauku filtri jāpārbauda un nepieciešamības gadījumā jātīra reizi mēnesī. Biežas cepšanas vai fritēšanas gadījumā šo intervālu saisiniet.

Nelietojiet ierīci bez pareizi uzstādītiem metāla tauku filtriem!

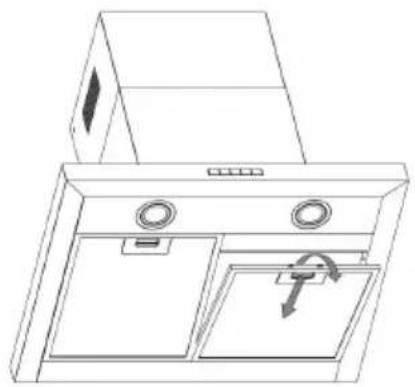

1. Nonemiet metāla filtrus, kā parādīts 1. Att.

2. Metāla filtrus iesakām iemērcēt siltā üdenī ar mazgāšanas līdzekli un pēc tam iztīrīt ar mīkstu birsti, noskalot ar tīru üdeni un ľaut nožūt. Filtrus var arī mazgāt trauku mazgājamā mašīnā, izmantojot programmu, kas ir zemāka par 60 °C. Šajā gadījumā jāizvairās no agresīvu mazgāšanas līdzekļu izmantošanas, jo to izraisītu kīmisko reakciju dēl alumīnija filtri var klūt tumši.

3. Nožuvušos filtrus uzstādiet atpakal.

4. Att.

Aktīvās ogles filtrs (jāiegādājas papildus)

Šo filtru izmanto tikai recirkulācijas režimā.

Filtrs satur aktīvo ogli, kas absorbē smakas. Pēc laika aktīvā ogle tiek piesātināta, un tās absorbēšanas funkcija samazinās. Šo filtru nedrīkst mazgāt vai tīrīt.

Bieži lietojot ierīci, aktivās ogles filtrs jāmaina reizi 2–3 mēnešos. Biežas cepšanas vai fritēšanas gadījumā šo intervālu saīsiniet.

1. Nonemiet metāla filtrus, kā parādīts 1. Att.

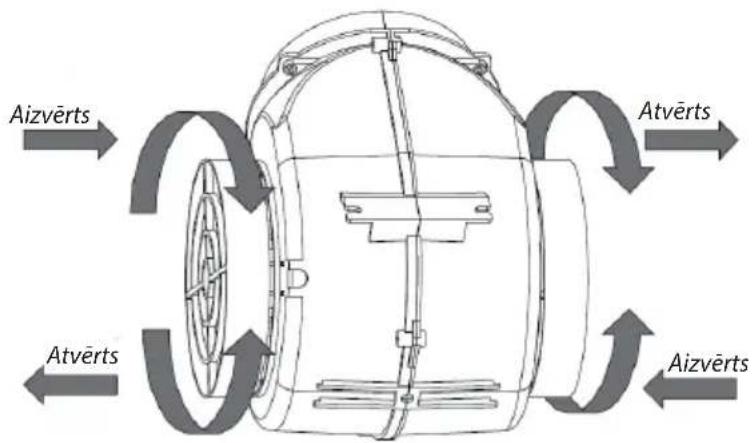

2. Aktīvās ogles filtri atrodas abās motora pusēs. Pagrieziet filtru, līdz tie tiek nostiprināti (skat. 2. Att.).

3. Lai mainītu aktivās ogles filtru, darbojieties pretējā veidā.

4. Att.

IIERİCES UZSTÄDİŞANA

UZMANİBU!

Elektriskā šoka apdraudējums! Pirms iekārtas uzstādīšanas atvienojiet strāvas vadu no elektrotikla. Šā notei- kuma neievērošana var izraisīt nāvi vai elektriskās strāvas triecienu.

- Uz bojājumiem, ko izraisa nepareiza uzstādīšana, neattiecas garantija.

• Par ierīces uzstādīšanu ir atbildīgs pircējs, nevis ražotājs.
• Ražotājs nav atbildīgs par kaitējumu, kas ierīces nepareizas uzstādīšanas dēļ tiek izraisīts cilvēkiem, dzīv-niekiem un priekšmetiem.
• Visiem ierīces aizsargpārsegiem jābūt novietotiem stingri un tiem paredzētajā vietā, lai tos nevarētu nonemt bez speciāliem rīkiem.
• Uzstādiet ierīci vismaz 650 mm virs elektriskās plīts vai virsmas un vismaz 750 mm virs gāzes plītis vai gatavošanas virsmas.
• Izplūdes gaisu nedrīkst izvadīt pa skursteni, kas ir paredzēts dūmvađu gāzu un degšanas produktu izvadīšanai vai šahtā, ko izmanto tādas telpas ventilācijai, kurā ir uzstādīta kurtuve.
• Ventilācijas caurulu likumam jābūt ≥120°C.
• Ėdiena gatavošanas laikā pienācīqi jāvēdina telpas.

Savienojums ar elektrotiklu

• Pārliecinieties, ka elektrotīkla spriegums un strāvas aizsardzība atbilst tam spriegumam, kas ir minēts uz tehnisko pamatdatu plāksnītes.
• Izmantojiet tikai iezemētas sienas kontaktrozetes.
• Neizmantojiet rozešu sadalītājus, kā arī savienotājus vai pagarinātājus.
• Ierīces vada kontaktdakšai jābūt brīvi pieejamai arī pēc ierīces uzstādīšanas.
• Savienojuma izmainas drīkst veikt tikai kvalificēts speciālists.
• Ierīces elektrodrošību var garantēt tikai gadījumā, ja ierīces vadu savienotājs ir savienots ar elektrosadales tikla vadītāju.
• Ražotājs nav atbildīgs par personām vai priekšmetiem izraisīto kaitējumu, ja trūkst vai ir nepareizi izveidots aizsargsavienojums.

Uzstādot ierīci, ievērojiet šādus norādījumus:

1. Pirms ierīces pirmās izmantošanas nonemiet visu iepakojumu un reklāmas materiālus.

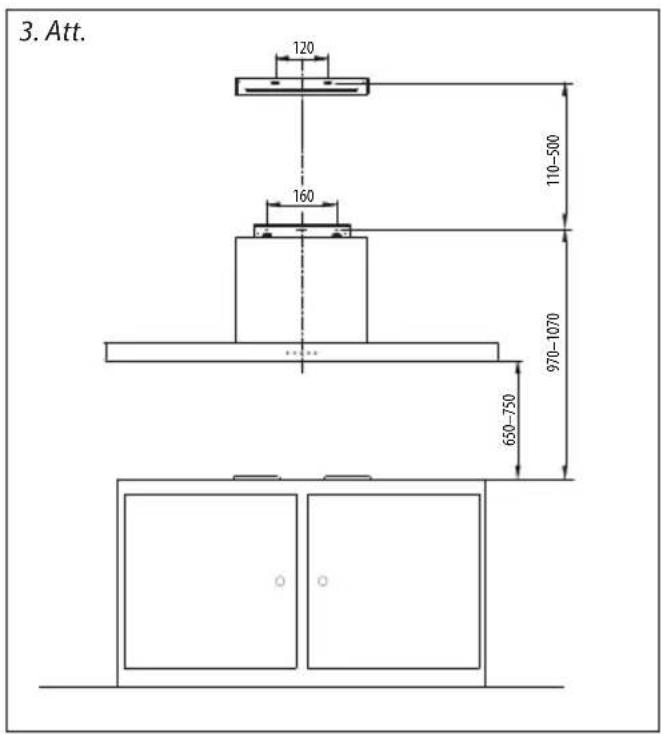

2. Uz sienas aiz plīts vai gatavošanas virsmas atzīmējiet minimālo uzstādīšanas augstumu (650 mm elektriskajām un 750 mm gāzes plītīm) (3. Att.).
3. Ar vertikālu līniju atzīmējiet qatavošanas virsmas (plīts) centru.

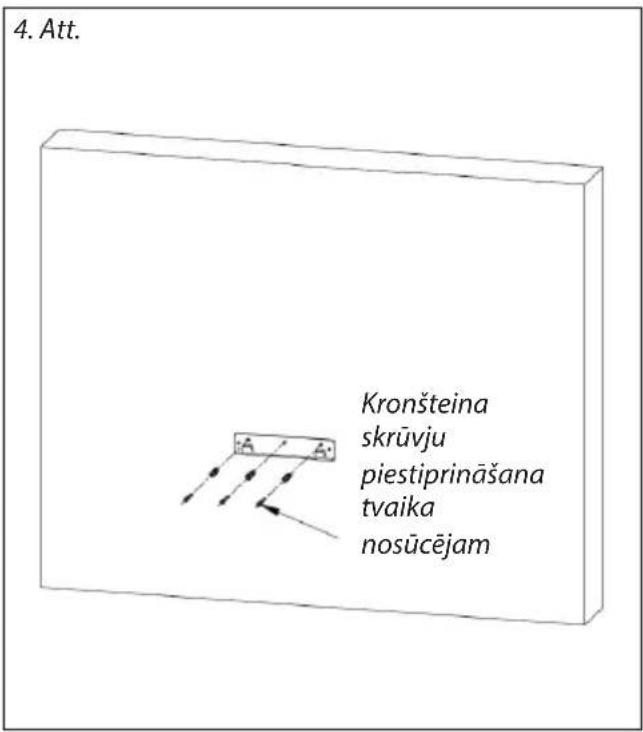

4. Izurbiet atveres un piestipriniet tvaika nosūcēja kronšteinu, kā parādīts 4. Att.

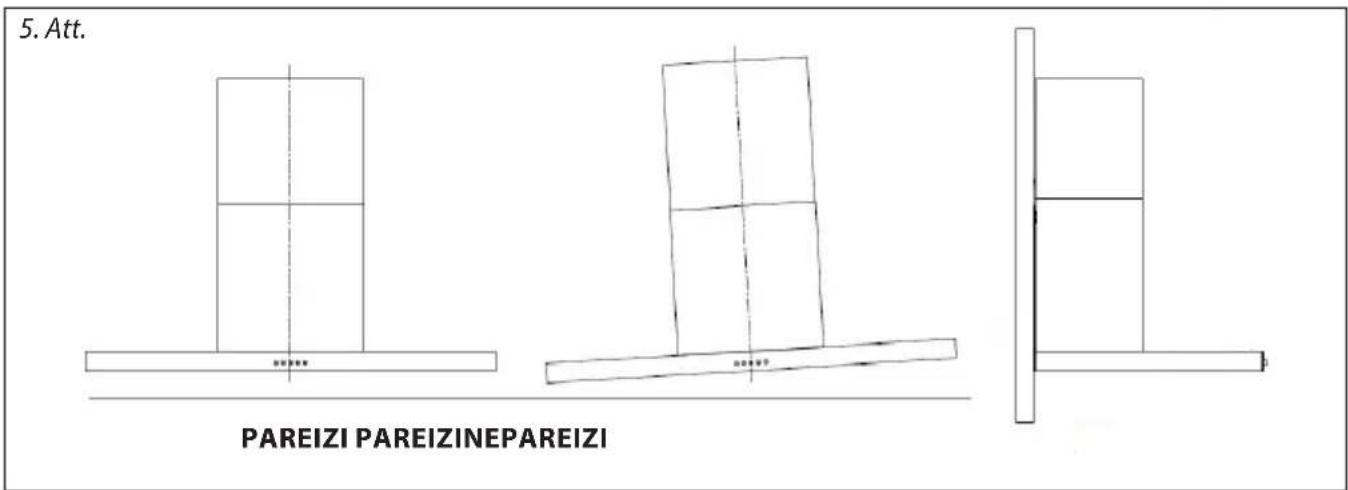

5. Pārliecinieties, ka kronšteins ir horizontālā stāvoklī, lai pēc ierīces uzstādīšanas novērstu ellas (taukvielu) uzkrāšanos vienā malā (5. Att.).
6. Nostipriniet tvaika nosūcēju uz kronšteina, kā parādīts 6. Att.
7. Pēc tvaika nosūcēja piestiprināšanas pievienojiet gaisa novadīšanas kanālam elastīgos cauruļvadus (7. Att.). Ja nepieciešams, izmantojiet diametra pāreju (150/120 mm). Otru elastīgas caurules daļu ievietojat sagatavotajā atverē sienā.

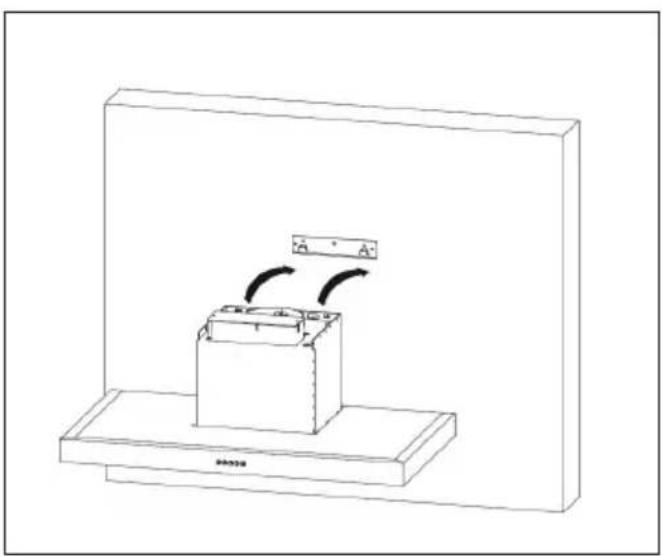

8. Izurbiet atveres un piestipriniet dūmvada nosega apakšējās dalas kronšteinu, kā parādīts 8. Att.

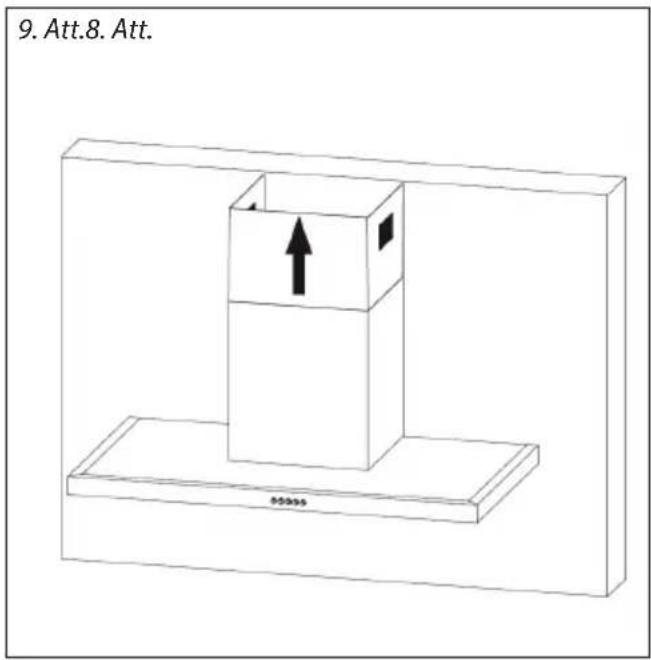

9. Piestiprinātajam tvaika nosūcējam pievienojiet apakšējo un augšējo dūmvada nosega dalu (9. Att.). Izvirziet augšējo dalu nepieciešamajā augstumā un atzīmējiet uz sienas atveres dūmvada nosega augšējas dalas kronšteina piestiprināšanai. Pēc tam nonemiet apakšējo un augšējo dūmvada nosega dalu.

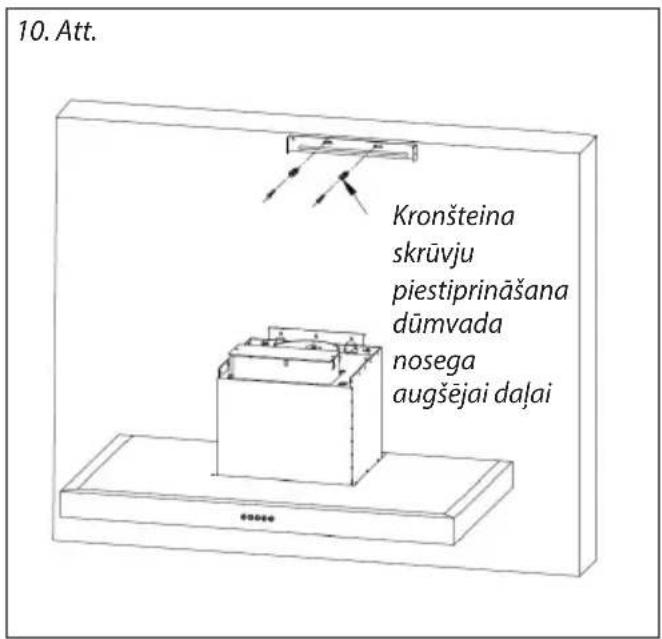

10. Izurbiet atveres un piestipriniet dūmvada nosega augšējās dalas kronšteinu, kā parādīts 10. Att.

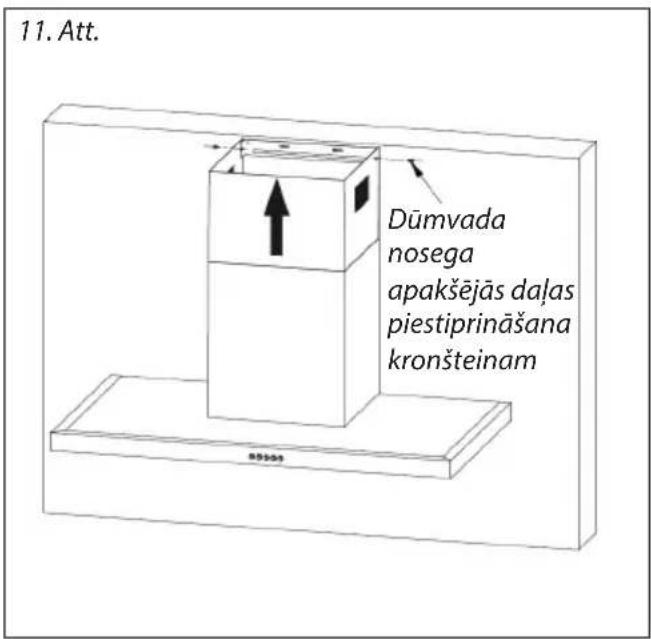

11. Pēc tam uzstādiet apakšējo un augšējo dūmvada nosega daļu. Izvirziet augšējo daļu nepieciešamajā augstumā un piestipriniet dūmvada nosega augšējo daļu dūmvada nosega augšējās daļas kronšteinam (11. Att.).
12. Pievienojiet strāvas vadu elektriskās strāvas kontaktligzdā.

Demontāža

lerīces demontāžas laikā jāievēro pareiza darbību secība.

1. Vispirms atvienojiet strāvas vadu no elektrotikla (izņemiet kontaktdakšu vai izslēdziet drošinātājus).
2. Pēc tam pretējā veidā tam, kā uzstāda ierīci, noņemiet atsevišķas tvaika nosūcēja detaļas.

Traucējuma apraksts lespējamais cēlonis Risinājums
Apgaismojums deg, bet motors nedarbojas	Motora lāpstiņas ir blokētas. Sazinieties ar servisa centru.
	Motors vai tā nozīmīgas daļas ir bojātas. Sazinieties ar servisa centru.
	Kontaktdakša ir nepareizi vai nepietiekami pievienota elektrotīklam.	Pārbaudiet kontaktdakšas un elektrotīkla savienojumu.
	Elektrotīkla rozete nav darba kārtībā.	Pārbaudiet strāvas pieslēgumu, piemēram, pievienojot citu ierīci.
Apgaismojums nedeg, un motors nedarbojas	Kontaktdakša ir nepareizi vai nepietiekami pievienota elektrotīklam.	Pārbaudiet kontaktdakšas un elektrotīkla savienojumu.
	Elektrotīkla rozete nav darba kārtībā.	Pārbaudiet strāvas pieslēgumu, piemēram, pievienojočit citu ierīci.
No metāla tauku filtriem tek eļļas pilieni	Łoti netīri filtri. Ugunsgrēka risks!	Nekavējoties iztīriet vai nomainiet metāla tauku filtrus.
Darbojas ierīces vibrācija	Motora lāpstiņas ir bojātas. Sazinieties ar servisa centru.
	Motors nav pienācīgi piestiprināts.	Sazinieties ar servisa centru vai piestipriniet motoru.
	Tvaika nosūcējs nav pienācīgi piestiprināts.	Piestipriniet tvaika nosūcēju.
Nepietiekama izplūdes gaisa plūsma	Attālums starp tvaika nosūcēju un plīti ir pārāk liels.	Samaziniet attālumu starp tvaika nosūcēju un plīti.
	Stiprs caurvējš, pārāk daudz atvērtu durvju vai logu.	Aizveriet dažas durvis un logus.
Motors ir pārstājis darboties	Ir aktivizēts motora pārkaršanas drošinātājs.	Uzlabojiet telpas ventilāciju, atveriet logus vai durvis. pārbaudiet attālumu starp tvaika nosūcēju un plīti. Nepieciešamības gadījumā palieliniet attālumu starp tvaika nosūcēju un plīti.
Tvaika nosūcējs nav novietots vienā līmenī	Tvaika nosūcējs nav novietots vienā līmenī vai nav pienācīgi pievilktas kronšteina skrūves.	Pārbaudiet, vai kronšteins ir novietots vienā līmenī, nepieciešamības gadījumā pievelciet stiprinājuma skrūves un izlīdziniet tvaika nosūcēju.

Apgaismes kermena nomaina

Mainot apgaismes kermani, tas jāaizstāj ar tāda paša tipa apgaismes kermani ar identiskiem parametriem.

Lai nomainītu apgaismes kermani, rīkojieties šādi:

1. Atvienojiet ierīci no strāvas avota vai atslēdziet attiecīgo drošinātāju.
2. Izņemiet metāla filtrus (sk. nodalu „Filtru tīrīšana un maiņa“) un, izmantojot divas skrūves, noņemiet apakšējo pārsegu kopā ar gaismas kermani.
3. Atvienojiet LED apgaismojuma spailes.
4. No apakšējā pārsega aizmugurējās daļas piespiediet visu gaismekļa korpusu un izņemiet apgaismes kermani.
5. Nomainiet apgaismes kerneni ar tāda paša tipa apgaismes kerneni.
6. Veiciet apakšējā pārsega uzstādīšanu pretēji tam, kā šo pārsegu nonēmāt.
7. Atvienojiet metāla filtrus un pievienojiet ierīci strāvas avotam vai ieslēdziet attiecīgo drošinātāju.

	Jauda Spriegums LED		Spuldzes attêls ILCOS D kods
LED Spuldze	1.5 W	DC 12 V		DSS-1.5-S-33.2/120

TEHNISKÄ APKALPE

Plašāka mēroga apkopes un remontdarbi, kuriem ir nepieciešama iejaukšanās ierīces iekšpusē, jāveic kvalificētam speciālistam vai servisa centram.

VIDES AIZSARDZİBA

• Nododiet iepakojuma materiālu un vecās ierīces otrreizējai pārstrādei.
• Ieriču kastes var nodot atkritumu škirošanas punktos.
• Polietilēna (PE) maisiņus nododiet otrreizējai pārstrādei paredzēto materiālu savākšanas punktā.

lerīces otrreizējā pārstrāde tās kalpošanas laika beigās

Šī ierīce ir marķēta saskaņā ar Eiropas Parlamenta un Padomes Direktīvu 2012/19/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Simbols uz izstrādājuma vai tā iepakojuma norāda, ka šis izstrādājums nepieder sadzīves atkritumiem. Tas jānogādā elektrisko un elektronisko iekārtu otrreizējās pārstrādes savākšanas punktā. Nodrošinot šā izstrādājuma pareizu iznīcināšanu, tiks novērsta nelabvēlīga ietekme uz vidi un cilvēku veselību, ko var izraisīt nepareiza ierīces iznīcināšana. Iznīcināšana jāveic saskaņā ar noteikumiem par atkritumu apstrādi. Lai iegūtu papildu informāciju par šis ierīces otrreizēju pārstrādi, lūdzu, sazinieties ar vietējās pašvaldības sadzīves atkritumu iznīcināšanas dienestu vai veikalu, kurā iegādājāties izstrādājumu.

concept

ACKNOWLEDGMENT
