LIETOŠANAS INSTRUKCIJA EFR 6176 SS ECG

Pievienošana barošanai....31

Nosūcēja montāža....32

TİRİŞANA UN APKOPE....32

Oglekla filtrs....32

Pateicamies, ka iegādājāties ECG tvaika nosūcēju.

Šī uzstādīšanas un lietošanas rokasgrāmata ir veidota, lai sniegtu jums visu nepieciešamo informāciju iekārtas uzstādīšanai, lietošanai un apkopei. Pirms ierīces lietošanas rūpīgi izlasiet instrukcijas, lai nodrošinātu pareizu un drošu uzstādīšanu un lietošanu.

Saglabājiet rokasgrāmatu turpmākai uzziņai. Nododot ierīci trešajai personali, ir jānodod arī rokasgrāmata.

Ražotājs neuzņemas atbildību par bojājumiem, ko radijusi nepareiza uzstādīšana, lietošana un apkope pretrunā rokasgrāmatā iekļautajām instrukcijām.

DROŠĪBAS INSTRUKCIJAS

Rūpīgi izlasiet un saglabājiet turpmākai uzzinai!

Bridinājums: Šajā rokasgrāmatā aprakstītie drošības pasākumi un norādījumi neietver visas iespējamās situācijas un apstāklus. Lietotājam ir jāsaprot, ka veselais saprāts, piesardzība un rūpība ir faktori, ko nevienā ierīcē nav iespējams integrēt. Par tiem ir jāparūpējas ierīces lietotājiem. Mēs neesam atbildīgi par bojājumiem, kas radušies pārvadāšanas laikā, vai ko izraisījusi nepareiza lietošana, sprieguma svārstības vai jebkuras ierīces daļas modifi cēšana vai regulēšana.

Lai aizsargātu elektriskas ierīces pret aizdegšanās vai strāvas trieciena risku, ir jāievēro pamata drošības pasākumi, tostarp šādi:

1. Pārliecinieties, ka jūsu rozetes spriegums atbilst uz ierīces markējuma norādītajam, un ka rozete ir atbilstoši iezemēta. Rozetei jābūt uzstādītai saskaṇā ar spēkā esošajiem drošības noteikumiem.
2. Regulāri apskatiet ierīci un barošanas vadu; bojājumu gadijumā nelietojiet tvaika nosūcēju un barošanas vadu. Visi remontdarbi, tostarp vada nomaiņa, ir jāveic profesionālam apkopes centram! Nenoņemiet ierīces aizsargvākus – strāvas trieciena risks!
3. Sargājiet ierīci no tiešiem saules stariem, putekļiem, mitruma, ūdens pilieniem vai šļakstiem un citiem škidrumiem, lai nepieļautu strāvas trieciena risku. Neiegremdējiet barošanas vadu un kontaktdakšu ūdenī.
4. Ja tvaika nosūcēju lieto vienlaikus ar ierīcēm, kas dedzina gāzi vai citu degvielu, ir jānodrošina pietiekama telpas ventilācija!
5. Zem nosūcēja nekad negatavojiet ar augstu liesmu.
6. Nosūkto gaisu nedrīkst novadīt skurstenī, kur novada izplūdes gāzes no ierīcēm, kas dedzina gāzi vai citu degvielu.

7. lerīces uzstādīšana ir jāveic kvalificētam tehniķim! Nosūcējs ir jāuzstāda saskaņā ar instrukcijām un visiem attiecīgajiem standartiem un noteikumiem. Izmantojiet vienīgi oriģinālās daļas un piederumus, ko iesaka ražotājs.

8. Barošanas vadam pēc ierīces uzstādīšanas ir jāpaliek pieejamam. Nesaīsiniet kabeli, un neizmantojiet rozetes adapterus. Barošanas vads nedrīkst pieskarties karstām dājām vai tikt pakļauts augstai temperatūrai, kā arī nedrīkst nokarāties pār asu malu. Novietojiet barošanas vadu tā, lai tas neradītu paklupšanas risku u.tml.

9. Neieslēdziet un neizslēdziet ierīci, iespraužot vai izraujot barošanas vadu.
10. Darbinot ierīci bērnu tuvumā, nepieciešama rūpīga uzraudzība.
11. Nekad neievietojiet neko ierīces restēs vai citās daļās.
12. Ja no ierīces sāk nākt neparasta smaka vai dūmi, nekavējoties atvienojiet ierīci un nogādājiet to apkopes centrā.
13. Netīriet ierīci arūdeni.
14. Starp gatavošanas trauku virsmu un zemāko nosūcēja daļu ir jābūt vismaz 750–800 mm attālumam (piem., nosūcējs ir novietots virs elektriskās vai gāzes plīts – min. attālums ir 750 mm; nosūcējs ir novietots virs oglu vai eļļas plīts – min. attālums ir 800 mm). 750 mm attālumu var samazināt nosūcēja neuzliesmojošajām daļām un daļām, kuras tiek lietotas ar drošu, zemu spriegumu, ja vien šīs daļas deformējoties nenonāk saskarē ar daļām, kas izmanto augstspriegumu.
15. Nenovietojiet uz ierīces nekādus priekšmetus (piem., vāzes vai sveces).
16. Tvaika nosūcējs ir paredzēts mājas lietošanai.
17. Pirms tīrīšanas ierīci izslēdziet un atvienojiet no rozetes. Tīriet ierīci tikai saskaņā ar šajā rokasgrāmatā sniegtajām tīrīšanas un apkopes instrukcijām! Pretējā gadījumā var tikt apdraudēta ugunsdrošība!
18. Lietojiet tvaika nosūcēju tikai saskaņā ar šajā rokasgrāmatā sniegtajām instrukcijām. Ražotājs nav atbildīgs par bojājumiem, kas radušies ierīces neatbilstošas lietošanas vai apkopes rezultātā.
19. Ierīci drīkst lietot bērni no 8 gadu vecuma un cilvēki, kam ir mazinātas fiziskās vai garīgās spējas vai nepietiekama pieredze vai zināšanas, ja tiek nodrošināta uzraudzība vai ir sniegtas instrukcijas par ierīces drošu lietošanu un tie saprot iespējamās briesmas. Bērni nedrīkst ar ierīci spēlēties. Bērni nedrīkst veikt ierīces tīrīšanu un apkopi, ja vien tie nav vismaz 8 gadus veci un nav nodrošināta uzraudzība. Bērni, kas jaunāki par 8 gadiem, nedrīkst pieklūt ierīcei un tās barošanas vadam.

Aizdegšanās briesmas!

Zem nosūcēja negatavojiet ar augstu liesmu. Neatstājiet nepieskatītas cepamās pannas; pārkarsuši tauki un ellja var aizdegties. Zem nosūcēja nekad neatstājiet atklātu liesmu. Cepšanas laikā neatstājiet virtuvi. Nelietojiet nosūcēju bez tauku filtriem vai ar netīriem filtriem!

Uzmanību! Izmantojot virtuvē, ierīces pieejamās daļas var būt karstas.

Uzmanību: Nosūcējs vienmēr ir jāatvieno no barošanas uzstādīšanas, apkopes, spuldzes nomaiņas un citu darbu laikā.

Do not immerse in water! – Neiegremdēt üdenī!

İSPĖJIMAS! SIEKDAMI IŠVENGTI UŽDUSIMO PAVOJAUS, PLASTIKINIUS MAIŠELIUS LAIKYKITE TOLIAU NUO VAIKŲ.

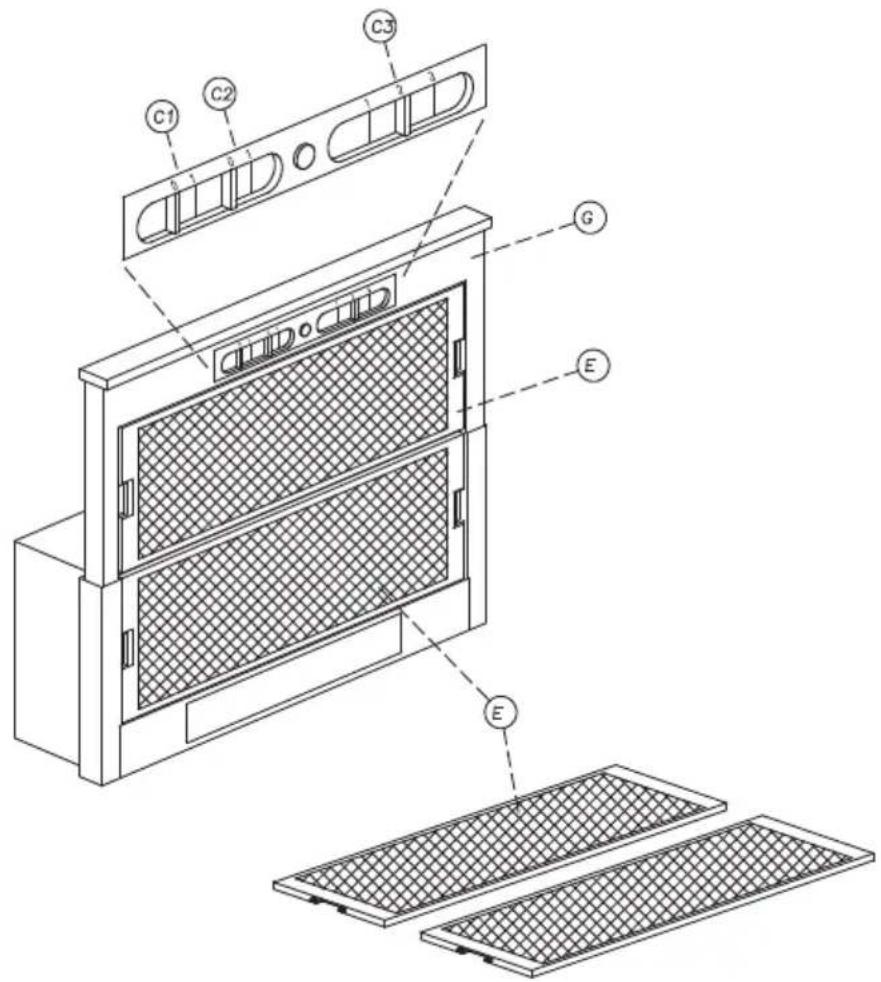

APRAKSTS

1. att.

1. att.

Pēc pareizas uzstādīšanas un pievienošanas rozetei tvaika nosūcējs ir gatavs lietošanai.

Rūpīgi noņemiet visu iesaiņojuma materiālu. lesaiņojuma materiāls var būt bīstams bērniem! Nosmakšanas briesmas!

1. Izvelciet nosūcēja restes.
2. Iestatiet sūkšanas ātrumu, un ar pogu ieslēdziet ventilatoru.
3. leslēdziet gaismu labākai redzamībai.

Nosūcēju var ari iestatīt iepriekš, un ieslēgšanu / izslēgšanu var veikt, tikai izvelkot vai ievietojot restes.

leslēdzot sūkšanu, vadības gaismiņa būs sarkana.

Apgaismojums

O - |zsl.

| - lesl.

Ventilators un sūkšana

O - |zsl.

| - lesl.

Sūkšanas ātrums

I – Zems ātrums

II – Vidējs ātrums

III – Augsts ātrums

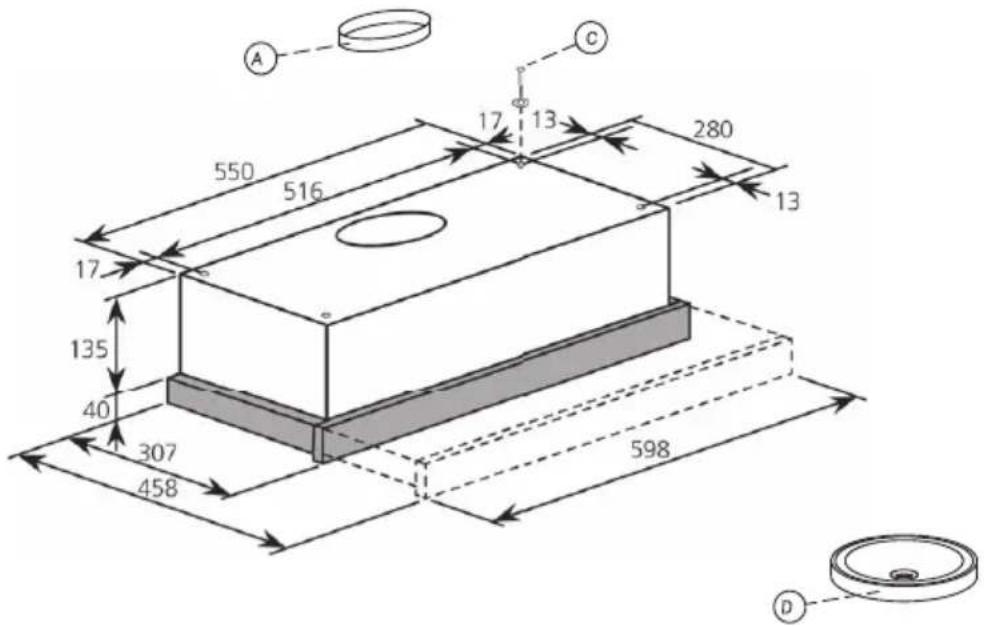

UZSTĀDĪŠANA

Pirms nosūcēja uzstādīšanas pārliecinieties, ka ir nodrošināts minimālais attālums starp plīts virspusi un nosūcēja zemāko punktu.

→ elektriskā, gāzes plīts: 750 mm

→ oglu vai ellas plits: 800 mm

Neuzstādiet nosūcēju virs plīts ar grilu.

Uzstādīšanas laikā esiet piesardzīgi, jo nosūcēja iekšpusē var būt asas malas un stūri.

Novietojiet nosūcēju uz līdzenas, tīras un sausas virsmas.

Nekādā gadījumā nenoņemiet ierīces vākus.

Nosūcēju var darbināt recirkulācijas vai izplūdes režīmā.

Ārējās izplūdes režīms:

Ārējās izplūdes režīmā ugunsdrošās caurules ar 100–120 mm diametru izvada tvaiku caur piemērotu izeju. Ir uzstādīti tikai alumīnija tauku fi ltri.

Ja nepieciešams, izmantojiet savienojuma gredzenu (A).

Recirkulācijas režīms:

No tvaikiem tiek filtrēti tauki un smakas, izmantojot tauku un ogles filtrus, un gaiss cirkulē atpakaj virtuvē. Recirkulācijas režimā ir jāuzstāda ogles filtru un tauku filtru kasetes. Filtrs nav mazgājams – tas jānomaina vismaz reizi 4 mēnešos. Ogles piesūkšanās ir atkarīga no nosūcēja lietošanas ilguma, gatavošanas veida un tauku fi ltra tīrišanas regularitātes.

1. Ogles fi ltrs (D) ir jāuzstāda sūkšanas blokā, kas atrodas nosūcējā.
2. Vispirms iznemiet kasetes fi Itrus (E).
3. levietojiet ogles fi ltru bloka vidū un pagrieziet, līdz dzirdat klikški.

Gaiss ieplūst telpā caur savienojošu cauruli, kas iet caur piestiprinātu skapi un ir savienota ar iekļauto montāžas gredzenu (A – 1. att.).

Uzmanību: Lietojot vienā telpā ar aprīkojumu, kam nepieciešams gaiss degšanai (piem., gāzes vai eļļas plītis vai cietā kurināmā plīts), iespējama mijiedarbība (piem., liesmas izdzišana, dūmu veidošanās vai izplūdes gāzu un liesmas iekļūšana atpakal telpā). Lai nodrošinātu drošu lietošanu, šādai telpai jābūt aprīkotai ar nepārtrauktu gaisa padevi, piem., neaizveramām ventilācijas ejām logos, durvīs vai sienās. Tas novērsīs gaisa trūkumu degšanai un liesmu vilkšanu atpakal.

Plānojot šos pasākumus, vienmēr ṣemiet vērā ietekmi uz visu ēkas ventilācijas sistēmu. Ja šaubāties, vērsieties pie skursteņu speciālista.

Nekad nepievienojiet tvaika nosūcēju ventilācijas caurulēm vai esošiem skursteņiem! Nepieļaujiet izejas savienošanu ar cauruli, kas cirkulē karstu gaisu. Ventilēto gaisu drīkst izvadīt tikai tieši uz ārējo vidi ar atsevišku ventilācijas cauruli.

Pēc sūkšanas ieslēgšanas no telpas tiek sūkts gaiss. Vienmēr nodrošiniet pietiekamu ventilāciju svaiga gaisa padevei. Nosūcējs atbrīvo telpu no smakām, bet ne no visiem ūdens tvaikiem. Izmantojot tvaika nosūcēju kopā ar ierīcēm, kas darbojas ar gāzi vai citiem kurināmā veidiem, ir jānodrošina pietiekama ventilācija (neattiecas uz ierīcēm, kas nogādā gaisu atpakal telpā).

Izplūdes gaisu nekad nedrīkst savienot ar tādu ierīču dūmvadiem, kas dedzina gāzi vai citus kurināmā veidus (izņemot ierīces, kas nogādā gaisu atpakal telpā).

Drošība, izmantojot gāzi: Gatavojot uz gāzes degļa, vienmēr izmantojiet vāku!

Svarīgi! Mēs iesakām uzstādīšanu veikt diviem cilvēkiem. Sekojiet soļiem, kas sniegti montāžas un uzstādīšanas aprakstā.

Pievienošana barošanai

Elektroinstalācija ir jāveic kvalifi cētam elektriķim saskaņā ar visiem attiecināmajiem standartiem un noteikumiem.

Svarīgi! Uzstādīšanas un apkopes laikā vienmēr atvienojiet barošanu. Ir ieteicams uzstādīšanas laikā izņemt drošinātāju no attiecīgās kēdes vai iedarbināt jaudas slēdzi, vai izslēgt elektrosadali mājās.

Pirms urbjat sienā, izmantojiet detektoru, lai pārliecinātos, ka sienās nav nekādu kabeļu vai cauruļu, ko urbšana varētu sabojāt (elektrības līnijas, gāzes vai ūdens caurules u.tml.).

Pievienojiet barošanas vadu sienas rozetei.

ZILS - 0

BRÜNS – zem sprieguma

Ja padeves vadu krāsas nav tādas pašas kā spailu krāsas, sekojiet šiem soļiem:

Brūnais vads – savienojiet ar spaili, kas markēta kā L vai ir sarkanā krāsā.

Zilais vads – savienojiet ar spaili, kas markēta kā N vai ir melnā krāsā.

Ja tas nav iekļauts komplektā, pievienojiet vadam standarta kontaktdakšu ar nominālo slodzi, kas norādīta uz etikętes. Ja tiek veikts tiešs savienojums ar barošanas avotu, starp ierīci un barošanas avotu ir jānovieto omnipolārs slēdzis ar vismaz 3 mm atstarpi starp kontaktiem, kad tas ir atvienots (piemērots attiecīgajai slodzei un atbilstošs attiecināmajiem noteikumiem), un drošinātājs ar nominālo iedarbināšanas strāvu 3 A.

Uzmanību: ja spuldzes nedarbojas, pārliecinieties, ka tās ir cieši pievilktas.

- Pārliecinieties, ka barošanas avots ir šai ierīcei piemērots; pretējā gadījumā nepievienojiet.

- Vienmēr nodrošiniet, ka vadi nesaskaras ar kustīgajām daļām un netiek saspiesti.

Spuldžu maina

1. Atvienojiet nosūcēju no barošanas un pagaidiet, līdz spuldzes atdziest.
2. Nonemiet spuldžu vāku, nomainiet tās ar piemērota veida spuldzēm, kas nepārsniedz 40 W.
3. No jauna uzlieciet vāku.

Nosūcēja montāža

Šis nosūcējs ir paredzēts uzstādīšanai uz skapja vai cita atbalsta.

1. Piestiprināšanai izmantojiet 4 skrūves ar 6 mm diametru, kas iekļautas nosūcēja (C) komplektā.
2. Aizveriet atlikušo atstarpi starp nosūcēju un sienu, iestatot starpliku (F).

TİRİŞANA UN APKOPE

Ja ierīce netiek regulāri tīrīta saskaņā ar instrukcijām, pastāv aizdegšanās un darbības traucējumu risks.

Pirms ierīces tīrīšanas vienmēr atvienojiet barošanu. Ja rozete nav pieejama vai ierīce ir cieši pievienota, atvienojiet attiecīgo jaudas slēdzi mājas sadalnē.

Uzturiet tvaika nosūcēju tīru. Uzkrājušies tauki karsēšanas rezultātā var aizdegties.

Periodiski notīriet virsmu ar mīkstu drānu, kas nedaudz samitrināta ziepjūdenī vai citā mājsaimniecības tīrīšanas līdzeklī. Nekad neizmantojiet kīmiskas vielas, abrazīvus tīrīšanas līdzekļus vai cietas sukas.

Mēs iesakām tīrīt metāla tauku filtrus katru mēnesi. Filtrs tver taukus, dūmus un puteklus, tādējādi ietekmējot sūkšanas efektivitāti. Ja tas netiek regulāri tīrīts, filtrs aizsērē ar tauku nosēdumiem (kas parasti ir viegli uzliesmojoši), un ir iespējama ierīces motora pārkaršana, radot uguns briesmas.

Filtra tīrīšana: apmēram 1 stundu iemērciet tauku filtrus siltāūdenī ar mazgāšanas līdzekli, lai izškīdinātu taukus, tad noskalojiet arūdeni; ja nepieciešams, atkārtojiet procesu. Nožāvējiet, pirms no jauna uzstādāt.

Oglekla fi Itrs

Ogles filtru atkārtota izmantošana nav iespējama. Tie ir jānomaina ar tāda paša veida filtru reizi četros mēnešos vai atkarībā no ierīces lietošanas biežuma.

PROBLÉMU NOVĚRŠANA

Problēma Cēlonis Risinājums
Nosūcējs nedarbojas. Ierīce nesaņem barošanu. Pārbaudiet savienojumu ar barošanas avotu.
Vāja gaisa plūsma. Alumīnija tauku fi ltri ir aizsērējuši.		Notīriet fi ltrus un ievietojiet no jauna, kad tie ir nožuvuši.
		Ogles tauku fi ltri ir aizsērējuši. Nomainiet ogles fi ltrus.
Gaiss neplūst pavisam.		Izslēdziet ierīci. Remonts ir jāveic kvalīfī cētam tehniķim.
Motors pēc dažām minūtēm beidz darboties.		Nosūcējs ir uzstādīts pārāk tuvu plītij.
		Virtuve nav pietiekami ventilēta.
		Izslēdziet ierīci. Remonts ir jāveic kvalīfī cētam tehniķim.
Spēcīga smaka gatavošanas laikā.	Nav uzstādīti ogles filtri.	Recirkulācijas režīmā ir jābūt uzstādītiem ogles fi ltriem.

TEHNISKĀ INFORMĀCIJA

Modelis EFR 6176 SS
Preces EAN 8592131238428
Jaudas līmeņi 3
Sūkšanas jauda uz skursteni (m3/h) 126/150/176
Trokšņa līmenis, sūcot uz skursteni (dB) 60/62/66
Recirkulācijas sūkšanas jauda (m3/h) 90/148/205
Trokšņa līmenis recirkulācijas sūkšanas laikā (dB) 53/57/69
Motoru skaits 1
Lampu skaits 1
Lampas veids spuldze
Tauku fi ltrs alumīnijs
Tauku fi ltru skaits 2
Iekļauto ogles fi ltru skaits 1
Ogles fi ltra ražotāja zīmols 02846762
Ogles filtra ECG modelis	ECG EFR 6176 SS ogles filtrs
Ogles fi ltra EAN kods	8592131305748
Atpakalplūsmas vārsts	jā
Izmēri (mm)	598 × 230 × 135
Izmēri ar iepakojumu (mm)	660 × 230 × 370
Svars	7,5 kg
Svars ar iepakojumu	8,6 kg
Min. attālums no elektriskās plīts virsmas	70 cm
Min. attālums no gāzes plīts degļa	70 cm
Izplūdes caurules atloka diametrs	120 mm
Nominālā jauda	165 W
Motora jauda	125 W
Lampas jauda	40 W
Strāvas drošinātājs	3 A
Spriegums	220–240 V / 50 Hz
Barošanas vada garums	1,8 m (ar kontaktdakšu)

ATBRÍVOŠANÁS NO ATKRITUMIEM

letinamais papīrs un kartons – nogādāt pārstrādes punktā. lepakojuma folija, PE maisi, plastmasas daļas – iemest plastmasas škirošanas konteineros.

ATBRIVOŠANAS NO IERICEM KALPOŠANAS LAIKA BEIGAS

Atbrivošanās no elektriska un elektroniska aprīkojuma (attiecas uz ES dalibvalstīm un citām Eiropas valstīm, kur ieviesta pārstrādes sistēma)

Norādītais simbols uz ierīces vai iepakojuma nozīmē, ka ierīci nedrīkst pievienot sadzīves atkritumiem. Nododiet ierīci norādītajā elektriska un elektroniska aprīkojuma pārstrādes punktā. Novērsiet negatīvu ietekmi uz veselību un vidi, parūpējoties par ierīces pareizu pārstrādi.

Pārstrāde palīdz taupīt dabas resursus. Lai saņemtu plašāku informāciju par šīs ierīces pārstrādi, sazinieties ar vietējo atbildīgo iestādi, sadzīves atkritumu apstrādes organizāciju vai veikalu, kur ierīci iegādājāties.

Šī ierīce atbilst ES direktīvu prasībām par elektromagnētisko saderību un elektrisko drošību.

lespējamas teksta un tehnisko parametru izmainas.

08/05
