Produkta tips	Tīra ūdens sūknis (pagrabu sūknis)
Zīmols	Kärcher
Modelis	SP 9.000 Flat
Tīkla spriegums	230-240 V
Tīkla frekvence	50 Hz
Nominālā jauda	280 W
Maksimālā caurplūde	9 000 l/h
Maksimālais spiediens	0,06 MPa (0,6 bar)
Maksimālais sūknēšanas augstums	6 m
Maksimālais iegremdēšanas dziļums	7 m
Atļautā šķidruma temperatūra	5 °C līdz 35 °C
Maksimālais daļiņu izmērs	5 mm
Minimālais šķidruma līmenis (manuālais režīms)	7 mm
Sasniedzamais atlikušā šķidruma līmenis	1 mm
Svars (bez piederumiem)	3,7 kg
Darbības režīmi	Automātiskais (peldslēdzis) un manuālais
Ātrais savienojums	Quick-Connect šļūtenēm 1", 1 1/4" un 1 1/2"
Gaisa atgaisošanas ierīce	Iebūvēta automātiskā atgaisošana
Aizsardzība pret salu	Iztukšot un uzglabāt sargātā no sala vietā
Paredzētais lietojums	Plūdu novadīšana, tvertņu izsūknēšana, ūdens savākšana no avotiem un akām

Bieži uzdotie jautājumi - SP 9.000 Flat Kärcher

Kādu ūdeni es varu sūknēt ar Kärcher SP 9.000 Flat?

Šis sūknis ir paredzēts tīram ūdenim ar daļiņu izmēru līdz 5 mm. Tas var sūknēt arī baseina ūdeni (ar dozētām piedevām) un mazgāšanas līdzekļu šķīdumus (piem., veļas mazgājamās mašīnas noplūdi), ja tie nekavējoties tiek izskaloti. Neizmantot viegli uzliesmojošiem, kodīgiem šķidrumiem, sālsūdenim vai notekūdeņiem.

Kā uzstādīt SP 9.000 Flat sūkni?

Novietojiet sūkni uz cietas pamatnes sūknējamā šķidrumā. Ja grunts ir dubļaina, novietojiet to uz ķieģeļa. Flat modeļiem atlokiet atbalsta kājas, lai nodrošinātu labāku stabilitāti. Piestipriniet virvi pie transportēšanas roktura, lai to iegremdētu. Nekad nenesiet sūkni aiz kabeļa vai šļūtenes.

Kā pieslēgt 1 collas šļūteni sūknim?

Izmantojiet pievienoto G1 vītņoto savienotāju. Uzskrūvējiet to uz savienojuma uzmavas. Pēc tam uzstādiet pretvārstu (nav iekļauts) un G1 sūkņa savienotāju (ref. 6.997-359.0) uz vītņotā savienotāja. Piestipriniet šļūteni ar skavu, tad ievietojiet uzmavu Quick-Connect ligzdā.

Kā darbojas automātiskais režīms?

Automātiskajā režīmā peldslēdzis vada sūkni. Tas ieslēdzas, kad ūdens līmenis sasniedz ieslēgšanas augstumu (36-44 cm atkarībā no peldslēdža stāvokļa) un izslēdzas pie izslēgšanas augstuma (15-24 cm). Pārliecinieties, ka peldslēdzis var brīvi kustēties.

Kā izmantot manuālo režīmu, lai izsūknētu līdz 1 mm atlikušo ūdeni?

Atlokiet atbalsta kājas, lai nodrošinātu plakanu sūkšanu. Piestipriniet peldslēdzi uz augšu apturēšanas ierīcē (manuālais režīms). Ūdens līmenim jābūt vismaz 7 mm, lai sūknis varētu darboties. Uzmanību: sūkni nedrīkst darbināt sausu. Uzraugiet to un nekavējoties atvienojiet, ja tas strādā bez ūdens.

Ko darīt, ja sūknis neieslēdzas?

Pārbaudiet elektroapgādi (drošinātājus, kontaktligzdu). Ja sūknis ir pārkarsis, termiskais automāts to var izslēgt: atvienojiet, ļaujiet atdzist un notīriet sūkšanas zonu. Pārliecinieties, ka peldslēdzis nav iestrēdzis un ūdens līmenis ir pietiekams.

Kā tīrīt sūkni pēc lietošanas?

Pēc netīra šķidruma vai piedevām saturoša šķidruma sūknēšanas izskalojiet sūkni, sūknējot tīru ūdeni. Pēc tam atvienojiet kontaktdakšu, noņemiet Quick-Connect uzmavu, nospiežot pogu, notīriet ārpusi ar mīkstu drānu un tīru ūdeni, pēc tam iztukšojiet un izžāvējiet sūkni un piederumus.

Vai es varu lietot sūkni nepārtraukti?

Nē, sūknis nav paredzēts nepārtrauktai darbībai (piem., cirkulācijai dīķī vai fiksētai uzstādīšanai kā sūkņu stacijai). Ilgstoša lietošana bez pārtraukuma var sabojāt ierīci. Izmantojiet to tikai īslaicīgiem uzdevumiem.

Kā uzglabāt sūkni ziemā?

Pilnībā iztukšojiet sūkni un piederumus, lai izvairītos no sala bojājumiem. Ļaujiet nožūt, pēc tam uzglabājiet sala aizsargātā iekštelpā. Nekad neatstājiet atlikušo ūdeni sūknī ziemas uzglabāšanas laikā.

Kur es varu atrast piederumus un rezerves daļas SP 9.000 Flat?

Izmantojiet tikai oriģinālos Kärcher piederumus un rezerves daļas. Apmeklējiet www.kaercher.com, lai atrastu atbilstošas atsauces, piemēram, G1 sūkņa savienotāju (6.997-359.0) vai pretvārstu. Sazinieties ar savu izplatītāju vai pilnvarotu klientu apkalpošanas dienestu.

LIETOŠANAS INSTRUKCIJA SP 9.000 Flat Kärcher

Vispārīgas norādes

Noteikumiem atbilstoša lietošana

Riska pakāpes

Apkārtējās vides aizsardzība

Piederumi un rezerves daļas

Piegādes komplekts

Garantija

Ierīces apraksts

Ekspluatācijas uzsākšana

Ekspluatācija

Kopšana un apkope

Transportēšana

Uzglabāšana

Palīdzība darbības traucējumu gadījumā

Tehniskie dati

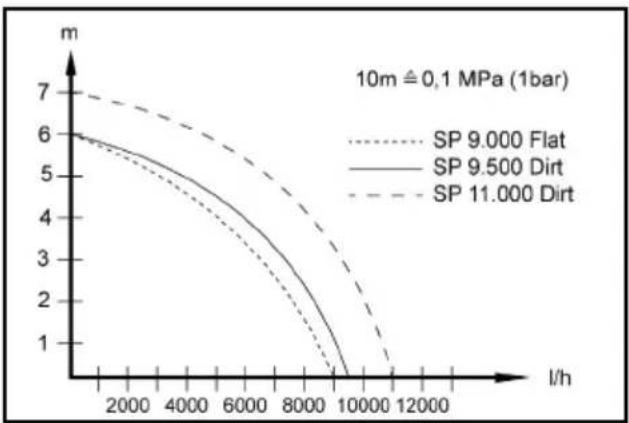

Sūknēšanas apjoma optimizēšana.... 124

ES atbilstības deklarācija 124

Vispārīgas norādes

Pirms uzsākt ierīces lietošanu, izlasiet šo oriģinālo lietošanas instrukciju un pievienotās drošības norādes. Rīkojieties

saskaņā ar tām.

Saglabājiet abus bukletus turpmākai lietošanai vai nākamajam īpašniekam.

Noteikumiem atbilstoša lietošana

Izmantojiet ierīci tikai privātā mājsaimniecībā.

Noteikumiem atbilstoša lietošana:

- Ēkas daļu drenāža plūdu gadījumā

- Tvertņu pārsūknēšana un izsūknēšana

- Ūdens ieguve no akām un šahtām

- Saldūdens sūknēšana no laivām un jahtām

Norādes par darbības principu skatīt nodaļā Ekspluatācija.

Pieļaujamie padeves šķidrumi

⚠️BĪSTAMI

Dzīvības apdraudējums un bojājumu gūšanas risks, sūknējot sprādzienbīstamas, viegli uzliesmojošas vai nepiemērotas vielas!

Viegli uzliesmojošas vai sprādzienbīstamas vielas var aizdegties vai eksplodēt.

Nepiemērotas vielas var sabojāt sūkni.

Nesūknējiet sprādzienbīstamus, viegli uzliesmojošus vai kodīgus šķidrumus vai gāzes (piemēram, degvielu, petroleju, nitro šķīdinātāju), kā arī nesūknējiet taukus, eļļas, sālsūdeni vai notekūdeņus no tualetes iekārtām, vai ūdeni, kam ir zemāka tecēšanas spēja nekā tīram ūdenim.

Pieļaujamie padeves šķidrumi:

- Saldūdens līdz noteiktai piesārņojuma pakāpei SP 9.500 Dirt un SP 11.000 Dirt (netīrā ūdens sūknis):

Ūdens ar piesārņojuma pakāpi līdz 20 mm daļiņu lielumam

SP 9.000 Flat (tīrā ūdens sūknis):

Ūdens ar piesārņojuma pakāpi līdz 5 mm daļiņu lielumam

- peldētavas ūdens, ja pievienota noteikumiem atbilstoša piedevu doza

- sārmains mazgāšanas ūdens, piemēram, no noplūdušām veļas mazgājamām mašīnām. Pēc tam sūkni izskalot un iztīrīt ar tīru saldūdeni, skatīt nodaļu Skalošana un tīrīšana.

- sūknējamā šķidruma temperatūrai jābūt robežās no 5 °C līdz 35 °C

Neatbilstoša lietošana

IEVĒRĪBAI

Bojājumu risks sala ietekmē!

Ekspluatācija sala apstākļos var sabojāt ierīci.

Nepilnīgi iztukšotu ierīci var sabojāt sala ietekme.

Nedarbiniet ierīci sala apstākļos.

Aizsargājiet ierīci pret salu.

IEVĒRĪBAI

Bojājumu risks nepārtrauktas darbības laikā!

Ierīce nav piemērota ilgstošai nepārtrauktai darbībai. Nedarbiniet ierīci ilgu laiku bez pārtraukuma (piemēram, nepārtraukta cirkulācija dīķos) vai kā stacionāru iekārtu (piemēram, kā ūdens pacelšanas iekārta, strūklaku sūknis).

Norādījums

Ražotājs neatbild par neatbilstošas izmantošanas vai nepareizas lietošanas rezultātā radītiem bojājumiem.

Riska pakāpes

⚠️BĪSTAMI

- Norāde par tieši draudošām briesmām, kuras izraisa smagas traumas vai nāvi.

⚠ BRĪDINĀJUMS

- Norāde par iespējami draudošām briesmām, kuras var izraisīt smagas traumas vai nāvi.

⚠UZMANĪBU

- Norāda uz iespējami bīstamu situāciju, kura var radīt vieglus ievainojumus.

IEVĒRĪBAI

- Norāde par iespējami bīstamu situāciju, kura var radīt materiālos zaudējumus.

Apkārtējās vides aizsardzība

Iepakojuma materiāli ir atkārtoti pārstrādājami. Lūdzu, atbrīvojieties no iepakojuma videi draudzīgā veidā.

Elektriskās un elektroniskās ierīces satur vērtīgus pārstrādājamus materiālus un bieži vien tādas sastāvdaļas kā baterijas, akumulatorus vai eļļu, kuri neatbilstošas apstrādes vai nepareizas utilizācijas rezultātā var radīt potenciālu apdraudējumu cilvēku veselībai un apkārtējai videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ar šo simbolu marķētās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem.

Informācija par sastāvdaļām (REACH)

Pašreizējo informāciju par sastāvvielām atradīsiet: www.kaercher.de/REACH

Piederumi un rezerves daļas

Izmantot tikai oriģinālos piederumus un oriģinālās rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Piegādes komplekts

Ierīces piegādes komplekts ir attēlots uz iepakojuma. Izsainojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņā Jūsu ierīces iespējamos darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis būs materiāla vai ražošanas kļūda. Garantijas gadījumā ar pirkumu apliecinošu dokumentu vērsieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā. (Adresi skatīt aizmugurē)

Ierīces apraksts

Attēlus skatiet grafiku lappusēs Attēls A

① Nešanas rokturis ② Tīkla pieslēguma vads ar kontaktspraudni ③ Fiksators (pludiņslēdzis) ④ *Sūkņa pieslēguma elements G 1 (3/4" un 1" šļūtenes pieslēgums un G 1 - vītne) ⑤*Pretvārsts ⑥ G 1 - vītnes savienojums ⑦ Sūkņa pieslēguma elements G 1 ½ (1", 1 ¼" un 1 ½" šļūtenes pieslēgums un G 1 ½ - vītne)

⑧ Pieslēguma īscaurule (G 1 ½ - vītne) ⑨ Pludiņslēdzis 10 Quick-Connect ⑪ Automātiskais atgaisotājs ⑫ Kājas (SP 9.000 Flat)

* Nav iekļauts piegādes komplektācijā.

Ekspluatācijas uzsākšana

⚠️ BĪSTAMI

Strāvas trieciena un savainošanās risks!

Ierīcei ir elektriskās un mehāniskās sastāvdaļas.

Pirms montāžas, demontāžas vai tīrīšanas vienmēr atvienojiet ierīci no strāvas padeves.

Norādījums

Jo īsāka šļūtene un lielāks šļūtenes diametrs, jo lielāka ir sūknēšanas jauda.

Lai novērstu sūkņa aizsērēšanu, izmantojot šļūtenes, kuru diametrs ir mazāks par 1 ¼", izmantojiet priekšfiltru.

Sūkņa pieslēgums ir aprīkots ar saspraužamu savienojumu (Quick-Connect).

Pieslēguma īscaurule ar sūkņa pieslēguma elementu G 1 ½ un G 1 - vītnes savienojums tiek piegādāti nesa-montēti kopā ar ierīci.

Norādījums

Sūkņa pieslēguma elementam G 1 ½ var pievienot šļūtenes ar diametru 1", 1 ¼" un 1 ½".

Lai nodrošinātu, ka var sūknēt nepieciešamā grauda lieluma daļiņas, jāizvēlas pietiekami liels šļūtenes diametrs un attiecīgi pie rievām jāsaīsina sūkņa pieslēguma elements G 1 ½. Lai nodrošinātu lielu caurplūdi, lielāka diametra šļūteni ieteicams izmantot arī ar mazākiem grauda lielumiem.

Šļūtenes pievienošana sūknim, izmantojot 1", 1 ¼" vai 1 ½" šļūteni:

1. Uzskrūvēt sūkņa pieslēguma elementu G 1 ½ uz pieslēguma īscaurules.

Attēls B

2. Uz šļūtenes uzbīdīt šļūtenes apskavu. 3. Šļūteni uzbīdīt uz sūkņa pieslēguma elementa G 1 ½ un nostiprināt to ar šļūtenes apskavu. 4. Pieslēguma īscauruli iebīdīt Quick-Connect savienotājā.

Attēls C

Šļūtenes pievienošana sūknim, izmantojot 3/4" vai 1" šļūteni:

1. G1 - vītnes savienojumu uzskrūvēt uz pieslēguma īscaurules. 2. Uz G 1 - vītnes savienojuma uzmontēt sūkņa pieslēguma elementu G 1, kas pieejams kā speciālais papildaprīkojums (6.997-359.0 sūkņa pieslēguma elements G 1 (33,3 mm), ieskaitot pretvārstu - nav iekļauts piegādes komplektācijā): a) Uzlikt pretvārstu uz G 1 - vītnes savienojuma tā, lai būtu salasāms uzraksts "UP". b) Sūkņa pieslēguma elementu G 1 uzskrūvēt uz G 1 - vītnes savienojuma.

Attēls B

3. Uz šļūtenes uzbīdīt šļūtenes apskavu.

4. Šļūteni uzbīdīt uz sūkņa pieslēguma elementa G 1 un nostiprināt to ar šļūtenes apskavu.

5. Pieslēguma īscauruli iebīdīt Quick-Connect savienotājā.

Attēls C

Sūkņa uzstādīšana / iegremdēšana:

1. Izliekt vai pieliekt kājas (SP 9.000 Flat).

Attēls D

2. Novietot sūkni stabili uz stingras pamatnes sūknējamā šķidrumā vai iegremdēt to, izmantojot trosi, kas piestiprināta pie nešanas roktura.

Norādījums

Sūknēšanas zonu nedrīkst bloķēt netīrumi. Ja pamatne ir duļķaina, novietot sūkni uz ķieģeļa vai līdzīga priekšmeta. Pārliecināties, ka sūknis atrodas horizontālā stāvoklī. Nepārnēsāt sūkni, turot aiz kabeļa vai šļūtenes.

Ekspluatācija

⚠ BĪSTAMI

Strāvas trieciena radīti draudi dzīvībai!

Pieskaroties spriegumu vadošām daļām, pastāv elektriskās strāvas trieciena radīts dzīvības apdraudējums. Darbības laikā nepieskarieties trosei, kas piestiprināta pie nešanas roktura, vai jebkādiem priekšmetiem, kas ir saskarē ar sūknējamo šķidrumu (piemēram, caurulēm vai margām, kas iesniedzas sūknējamajā šķidrumā), un neaizskariet sūknējamo šķidrumu.

Automātiskais atgaisotājs

1. Kad šķidruma līmenis ir zems, iespējami iesūktais vai sūknī esošais gaiss izplūst caur automātisko atgaisotāju. Kopā ar gaisu var izplūst arī šķidrums. Ja zema šķidruma līmeņa gadījumā sūknim ir problēmas ar šķidruma uzsūkšanu, atvienot un no jauna pievienot tīkla spraudni, lai tādējādi atbalstītu uzsūkšanas procesu.

Attēls E

Automātiskais režīms

1. Nepieciešamības gadījumā izliekt kājas, skatīt nodaļu Ekspluatācijas uzsākšana (SP 9.000 Flat).

Norādījums

Kāju izliekšana nav obligāti nepieciešama, taču tādējādi tiek sasniegta lielāka sūknēšanas jauda.

1. Iespraudiet tīkla spraudni kontaktligzdā.

Norādījums

Automātiskajā režīmā sūknēšanas procesu automātiski vada pludiņslēdzis.

Sūknis ieslēdzas, kolīdz pludiņa slēdzis, pieaugot šķidruma līmenim, sasniedz ieslēgšanās augstumu.

Sūknis izslēdzas, kolīdz pludiņa slēdzis, pazeminoties šķidruma līmenim, sasniedz izslēgšanās augstumu.

Jābūt nodrošinātai pludiņslēdža brīvai kustībai.

Attēls F

Min. / Maks.	SP 9.000 Flat	SP 9.500 Dirt	SP 11.000 Dirt
leslēgšanās augstums, cm*	36 / 44 43 / 50	43 / 50
lzslēgšanās augstums, cm*	15 / 24 18 / 30	18 / 30

* Pārslēgšanās augstumi atšķiras atkarībā no pludiņslēdža stāvokļa.

Manuālais režīms

Norādījums

Manuālajā režīmā sūknis vienmēr paliek ieslēgts. Lai sūknis manuālajā režīmā sūknētu patstāvīgi, šķidruma līmenim jābūt vismaz 60 mm (SP 9.500 Dirt un SP 11.000 Dirt) vai 7 mm (SP 9.000 Flat).

Norādījums

Sūknis spēj izsūknēt šķidrumu līdz pat 25 mm (SP 9.500 Dirt un SP 11.000 Dirt) vai 1 mm (SP 9.000 Flat) atlikušā šķidruma līmenim.

Norādītais atlikušā šķidruma līmenis tiek sasniegts tikai manuālajā režīmā.

Jābūt nodrošinātai pludiņslēdža brīvai kustībai.

1. Kāju pielikšana, skatīt nodaļu Ekspluatācijas uzsākšana (SP 9.000 Flat).

Norādījums

Pielokot kājas, manuālajā režīmā iespējama zema ūdens līmeņa uzsūkšana līdz pat 1 mm atlikušā šķidruma līmenim.

1. Pludiņslēdzi fiksatorā nostiprināt pavērstu uz augšu. Attēls G

IEVĒRĪBAI

Bojājumu risks, darbojoties tukšgaitā!

Tukšgaitas darbības rezultātā palielinās sūkņa nodilums.

Neatstājiet sūkni bez uzraudzības manuālā režīma laikā.

Tukšgaitas darbības gadījumā nekavējoties izvelciet tīkla spraudni no kontaktligzdas.

1. Iespraudiet tīkla spraudni kontaktligzdā.

Ekspluatācijas pabeigšana

1. Atvienojiet tīkla spraudni no kontaktligzdas. Ierīce pārtrauc darbību.

IEVĒRĪBAI

Bojājumu risks!

Bojājumu risks, ko rada piekaltuši netīrumi vai piejaukumi.

Pēc katras lietošanas reizes ierīci tūlīt izskalot un notīrīt.

1. Ja tiek sūknēts netīrs šķidrums vai šķidrums ar piejaukumiem, tūlīt pēc ekspluatācijas beigšanas ierīci izskalot un notīrīt, skatīt nodaļu "Skalošana un tīrīšana".
2. Ierīci un piederumus izskalot un ļaut tiem nožūt.

Kopšana un apkope

⚠️BĪSTAMI

Strāvas trieciena un savainošanās risks!

Ierīcei ir elektriskās un mehāniskās sastāvdaļas.

Bērni nedrīkst veikt ierīces tīrīšanu un lietotāja veicamos apkopes darbus.

Skalošana un tīrīšana

IEVĒRĪBAI

Bojājumu risks!

Bojājumu risks, ko rada piekaltuši netīrumi vai piejaukumi.

Pēc katras lietošanas reizes ierīci tūlīt izskalot un notīrīt.

1 Ja tiek sūknēts netīrs šķidrums vai šķidrums ar piejaukumiem, ierīce pēc tam ir jāizskalo: Sūknējot ar ierīci tīru saldūdeni bez piejaukumiem, līdz no ierīces ir izskaloti visi netīrumi vai piejaukumi.

⚠️BĪSTAMI

Strāvas trieciena un savainošanās risks!

Ierīcei ir elektriskās un mehāniskās sastāvdaļas.

Pirms montāžas, demontāžas vai tīrīšanas vienmēr atvienojiet ierīci no strāvas padeves.

4 Ja nepieciešams, notīrīt atlikumus no šļūtenes un Quick-Connect savienotāja. 5 Notīrīt ierīces ārpusi, izmantojot mīkstu, tīru drānu un tīru saldūdeni. 6 Ierīci un piederumus izskalot un ļaut tiem nožūt.

Apkope

Ierīcei nav nepieciešama tehniskā apkope.

Transportēšana

Manuālā transportēšana

⚠UZMANĪBU

Savainošanās risks paklupšanas gadījumā!

Pastāv risks gūt savainojumus, paklūpot uz kabeļiem un šļūtenēm.

Pārvietojot ierīci, pievērsiet uzmanību kabeļiem un šļūtenēm.

1. Ierīci pacelt un nest, turot aiz nešanas roktura.

Transportēšana transportlīdzekļos

⚠ BRĪDINĀJUMS

Savainojuma draudi, bojājumu risks!

Transportējot, ņemiet vērā ierīces svaru.

Novietojiet vai nostipriniet ierīci saskaņā ar piemērojamām vadlīnijām tā, lai transportēšanas laikā tā neslīdētu un netiktu mētāta.

1. Pārvadājot ierīci transportlīdzekļos, nodrošiniet to pret slīdēšanu un apgāšanos atbilstoši attiecīgajām spēkā esošajām prasībām.

Uzglabāšana

IEVĒRĪBAI

Bojājumu risks sala ietekmē!

Ierīci, kas nav pilnībā iztukšota, var sabojāt sals.

Pirms uzglabāšanas pilnībā iztukšojiet ierīci un piederumus.

Aizsargājiet ierīci no sala.

Glabājiet ierīci vietā, kur nav sala, nevis ārpus telpām.

⚠ UZMANĪBU

Svara neievērošana

Savainojumu un bojājumu draudi

Uzglabājot, ņemiet vērā ierīces svaru.

1. Pilnībā iztukšojiet sūkni un piederumus.
2. Ļaujiet sūknim un piederumiem nožūt.
3. Sūkni uzglabājiet pret salu nodrošinātā vietā.

Palīdzība darbības traucējumu gadījumā

Kļūmju cēloni bieži vien ir vienkārši, un Jūs tos varat novērst pats, izmantojot zemāk minēto pārskatu. Ja Jums rodas šaubas par kļūmes cēloni vai, ja konstatētā kļūme šeit nav minēta, vērsieties pilnvarotā klientu apkalpošanas centrā.

Klūda	Cēlonis	Novēršana
Sūknis darbojas, bet ne-padod ūdeni	Sūknī ir gaiss.	1. Pārbaudīt, vai ekspluatācija ir uzsākta pa-reizi (skat. nodaļu Ekspluatācijas uzsākša-na un Ekspluatācija).
	Netīrumu daļiņas bloķē iesūkšanas zonu.	1. Atvienojiet tīkla spraudni no kontaktligz-das.2. Iztīriet iesūkšanas zonu.
	Šķidruma līmenis ir pārāk zems (manuā-lais režīms), skatīt nodaļu Tehniskie dati.	1. legremdēt sūkni dzilāk sūknējamajā šķid-rumā, skatīt nodaļu Manuālais režīms.
Sūknis neieslēdzas vai arī darbības laikā apstā-jas	Pārtraukta strāvas padeve.	1. Pārbaudiet drošinātājus un elektriskos sa-vienojumus.
	Termoaizsardzības slēdzis ir izslēdzis sūkni pārkaršanas dēļ.	1. Atvienojiet tīkla spraudni no kontaktligz-das.2. Įaujiet sūknim atdzist.3. Iztīriet iesūkšanas zonu.4. Nepieļaut sūkņa darbību tukšgaitā.
	Netīrumu daļiņas iesprūdušas iesūkša-nas zonā.	1. Atvienojiet tīkla spraudni no kontaktligz-das.2. Iztīriet iesūkšanas zonu.
	Pludiņslēdzis izslēdz sūkni.	1. Automātiskais režīms: Pārbaudīt pludiņslē-dža pozīciju un brīvu kustību un, ja nepie-ciešams, koriģēt to, skat. nodaļu Automātiskais režīms.2. Manuālais režīms: Pareizi novietot pludiņ-slēdzi, skat. nodaļu Manuālais režīms.
Sūknēšanas jauda sama-zinās vai ir parāk maza	lesūces zona ir aizsērējusi.	1. Atvienot tīkla spraudni no kontaktligzdas un iztīrīt iesūkšanas zonu.
	Sūkņa sūknēšanas jauda ir atkarīga no sūknēšanas augstuma un tālāk pieslēg-tajām ierīcēm.	1. levērot maks. sūknēšanas augstumu, ska-tīt nodaļu Tehniskie dati. Ja nepieciešams, izvēlēties lielāku šļūtenes diametru vai īsā-ku šļūtenes garumu.
	Šķērsgriezums spiediena pusē ir sašau-rināts, piemēram, tāpēc, ka vārsts / lo-dveida krāns nav pilnībā atvērts.	1. Pilnībā atvērt vārstu / lodveida krānu.
	Spiediena pusē šļūtene ir pārlocīta.	1. Novērsiet šļūtenes salocījumus.

Klūda	Cēlonis	Novēršana
Quick-Connect nav ie-spējams atvērt	Quick-Connect saspraužamo savienoju-mu ir nosprostojuši netīrumi.	1. Noņemt skavu un to notīrīt.

Tehniskie dati

		SP9.000Flat	SP9.500Dirt	SP11.000Dirt
Ierīces veiktspējas dati
Tīkla spriegums V 230-240 230-240 230-240
Tīkla frekvence Hz 50 50 50
Nominālā jauda W 280 280 400
Maksimālais pa-deves apjoms	l/h 9.000	9.500	11.000
Cietvielu satursūdenī	kg/m3	>2,5	>2,5	>2,5
Spiediens(maks.)	MPa(bar)	0,06(0,6)	0,06(0,6)	0,07(0,7)
Padevesaugstums(maks.)	m	6	6	7
legremdēšanasdzilums (maks.)	m	7	7	7
Sūknējamāšķidruma piel.temp.	°C	5...35	5...35	5...35
Pieļaujamā pa-deves šķidrumadalīņu lielums(maks.)	mm	5	20 20
Minimālais šķid-ruma līmenis(manuālais re-žīms)	mm	7	60 60
Atlikušā šķidru-ma līmenis	mm	1	25 25
Svars (bez pie-derumiem)	kg 3,7	3,8	4,4

Paturētas tiesības veikt tehniskas izmaiņas.

Sūknēšanas apjoma optimizēšana

Sūknēšanas apjoms būs lielāks:

• ja zemāks būs sūknēšanas augstums.
• ja lielāks būs izmantotās šļūtenes diametrs.
• ja īsāka būs izmantotā šļūtene.
• jo mazāku spiediena zudumu rada pievienotie piederumi.

ES atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk tekstā minētās iekārtas projekts un konstrukcija, kā arī mūsu izgatavotais modelis atbilst ES direktīvu drošības un veselības pamatprasībām. Veicot ar mums nesaskaņotas izmaiņas iekārtas uzbūvē, šī deklarācija zaudē savu spēku.

Produkts: Sūknis

Tips: 1.645-xxx

Attiecīgās ES direktīvas

2014/35/ES

2014/30/ES

2011/65/ES

2009/125/EK

Piemērotā(-s) regula(-s)

(EU) 2019/1781

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reizers (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Winnenden (Vācija)

Tālr.: [phone]

Fakss: [phone]

Vinendene (Winnenden), 01.06.2021.

Saturs
