Produkta veids	Augstspiediena tīrītājs
Zīmols	Kärcher
Modelis	K Mini Plus
Barošanas spriegums	220-240 V, 50-60 Hz
Patērētā strāva	6 A
Aizsardzības klase	II
Aizsardzības indekss	IPX5
Darba spiediens	7,4 MPa (74 bar)
Maksimālais pieļaujamais spiediens	11 MPa (110 bar)
Ūdenus plūsma	5,5 l/min
Maksimālā plūsma	6,0 l/min
Maksimālais ūdenus padeves spiediens	1,2 MPa (12 bar)
Maksimālā padeves temperatūra	40 °C
Svars darba kārtībā	4,7 kg
Izmēri (G x P x A)	278 x 233 x 296 mm
Skaņas spiediena līmenis	77 dB(A)
Garantēts skaņas jaudas līmenis	91 dB(A)
Rokas-plaukstas vibrācija	0,7 m/s²
Sprausla	Vario Power (regulējums no SOFT līdz HARD)
Augstspiediena šļūtene	Iekļauts
Funkcijas	Automātiska sūkņa apturēšana, atlaižot mēlīti, pistoles roktura bloķēšana
Drošība	Izlādes vārsts ar spiediena slēdzi, pretsala aizsardzība
Apkope	Regulāra ūdenus padeves sietiņa tīrīšana
Garantija	Atbilstoši valsts noteikumiem (skatīt instrukciju)

Bieži uzdotie jautājumi - K Mini Plus Kärcher

Kā nodot ekspluatācijā Kärcher K Mini Plus?

Novietojiet ierīci uz līdzenas virsmas, pievienojiet augstspiediena šļūteni pie ierīces savienojuma, ieslēdziet kontaktdakšu rozetē, atveriet ūdenus krānu, tad pārslēdziet slēdzi uz I/ON. Atbloķējiet pistoles rokturi un nospiediet mēlīti.

Kāpēc ierīce neuzņem spiedienu?

Pārbaudiet sprauslas iestatījumu (HARD pozīcija), pietiekamu ūdenus plūsmu un notīriet ūdenus padeves sietiņu. Ja nepieciešams, iztīriet ierīci, darbinot to bez augstspiediena šļūtenes, līdz ūdens izplūst bez burbuļiem.

Kādus tīrīšanas līdzekļus es varu izmantot?

Izmantojiet tikai KÄRCHER apstiprinātus tīrīšanas līdzekļus augstspiediena tīrītājiem. Ievērojiet norādījumus, kas sniegti kopā ar tīrīšanas līdzekļiem.

Kā pasargāt ierīci no sala?

Pilnībā iztukšojiet ūdeni no ierīces, darbinot to bez šļūtenes un ūdenus padeves ne ilgāk kā 1 minūti. Glabājiet ierīci un piederumus vietā, kas pasargāta no sala.

Ko darīt, ja augstspiediena strūkla ir neregulāra?

Notīriet augstspiediena sprauslu ar adatu un izskalojiet to ar tīru ūdeni. Pārbaudiet arī ūdenus padeves plūsmu.

Kā apkopt ūdenus padeves sietiņu?

Noņemiet ūdenus padeves savienojumu, izņemiet sietiņu ar plakanajām knaiblēm, notīriet to zem tekoša ūdenus, tad ievietojiet atpakaļ. Dariet to regulāri.

Vai es varu pieslēgt ierīci tieši dzeramā ūdenus tīklam?

Nē, ierīci nedrīkst pieslēgt tieši publiskajam dzeramā ūdenus tīklam. Izmantojiet standarta dārza šļūteni un ievērojiet vietējos noteikumus.

Kādi ir K Mini Plus izmēri un svars?

Izmēri: 278 x 233 x 296 mm. Svars darba kārtībā: 4,7 kg.

Kā uzglabāt piederumus?

Izmantojiet ierīcē paredzēto uzglabāšanas vietu. Sarullējiet augstspiediena šļūteni un nostipriniet barošanas kabeli uz tā uztīšanas spoles ar kabeļa klipsi.

Kur atrast rezerves daļas?

Piederumi un rezerves daļas ir pieejami www.kaercher.com vai pie pilnvarotajiem izplatītājiem. Izmantojiet tikai oriģinālās daļas.

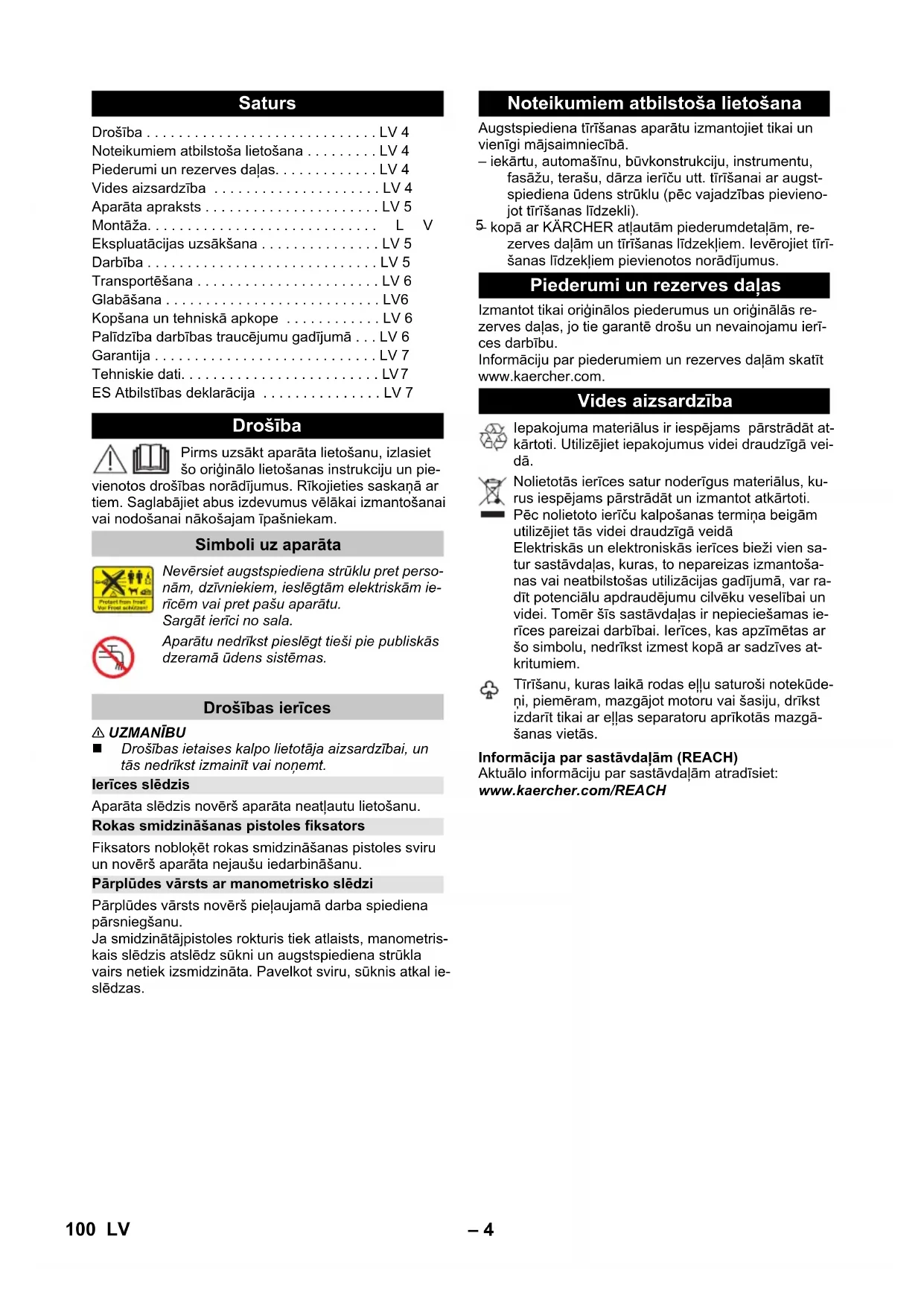

LIETOŠANAS INSTRUKCIJA K Mini Plus Kärcher

Drošība LV 4
Noteikumiem atbilstoša lietošana ..... LV 4
Piederumi un rezerves dalas. . . . . . . . . . . . . . . LV 4
Vides aizsardzība LV 4
Aparāta apraksts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 5
Montāža. L V
Ekspluatācijas uzsākšana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 5
Darbība LV 5
Transportēšana . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV 6
Glabāšana LV6
Kopšana un tehniskā apkope ....LV 6
Palīdzība darbības traucējumu gadījumā . . . LV 6
Garantija LV 7
Tehniskie dati. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LV7
ES Atbilstības deklarācija . . . . . . . . . . . . . . . . . . . . . . . . . . LV 7

Drošība

Pirms uzsākt aparāta lietošanu, izlasiet šo originālo lietošanas instrukciju un pievienotos drošības norādījumus. Rīkojieties saskaņā ar tiem. Saglabājiet abus izdevumus vēlākai izmantošanai vai nodošanai nākošajam īpašniekam.

Simboli uz aparāta

Nevērsiet augstspiediena strūklu pret personām, dzīvniekiem, ieslēgtām elektriskām ierīcēm vai pret pašu aparātu.

Sargāt ierīci no sala.

Aparātu nedrīkst pieslēgt tieši pie publiskās dzeramā ūdens sistēmas.

Drošības ierīces

⚠ UZMANĪBU

■ Drošības ietaises kalpo lietotāja aizsardzībai, un tās nedrīkst izmainīt vai nonemt.

lerīces slēdzis

Aparāta slēdzis novērš aparāta neatļautu lietošanu.

Rokas smidzināšanas pistoles fiksators

Fiksators noblokēt rokas smidzināšanas pistoles sviru un novērš aparāta nejaušu iedarbināšanu.

Pārplūdes vārsts ar manometrisko slēdzi

Pārplūdes vārsts novērš pieļaujamā darba spiediena pārsniegšanu.

Ja smidzinātājpistoles rokturis tiek atlaists, manometriskais slēdzis atslēdz sūkni un augstspiediena strūkla vairs netiek izsmidzināta. Pavelkot sviru, sūknis atkal ie-slēdzas.

Noteikumiem atbilstoša lietošana

Augustspiediena tīrīšanas aparātu izmantojiet tikai un vienīgi mājsaimniecībā.

- iekārtu, automašīnu, būvkonstrukciju, instrumentu, fasāžu, terašu, dārza ierīču utt. tīrīšanai ar augstspiediena ūdens strūklu (pēc vajadzības pievienojot tīrīšanas līdzekli).

5- kopā ar KÄRCHER atļautām piederumdetalām, rezerves daļām un tīrīšanas līdzekļiem. levērojiet tīrīšanas līdzekļiem pievienotos norādījumus.

Piederumi un rezerves daļas

Izmantot tikai oriğinâlos piederumus un oriğinâlãs rezerves daļas, jo tie garantē drošu un nevainojamu ierīces darbību.

Informāciju par piederumiem un rezerves daļām skatīt www.kaercher.com.

Vides aizsardzība

Iepakojuma materiālus ir iespējams pārstrādāt atkārtoti. Utilizējiet iepakojumus videi draudzīgā veidā.

Nolietotās ierīces satur noderīgus materiālus, kurus iespējams pārstrādāt un izmantot atkārtoti.

Pēc nolietoto ierīču kalpošanas termiņa beigām utilizējiet tās videi draudzīgā veidā

Elektriskās un elektroniskās ierīces bieži vien satur sastāvdaļas, kuras, to nepareizas izmantošanas vai neatbilstošas utilizācijas gadījumā, var radīt potenciālu apdraudējumu cilvēku veselībai un videi. Tomēr šīs sastāvdaļas ir nepieciešamas ierīces pareizai darbībai. Ierīces, kas apzīmētas ar šo simbolu, nedrīkst izmest kopā ar sadzīves atkritumiem.

Tirišanu, kuras laikā rodas ellu saturoši notekūde- ni, piemēram, mazgājot motoru vai šasiju, drīkst izdarīt tikai ar ellas separatoru aprīkotās mazgā- šanas vietās.

Informācija par sastāvdaļām (REACH)

Aktuālo informāciju par sastāvdaļām atradīsiet:

Jūsu aparāta piegādes komplekts ir attēlots uz iepakojuma. Izsainojot pārbaudiet, vai saturs ir pilnīgs. Ja trūkst piederumi vai transportēšanas laikā radušies bojājumi, lūdzu, informējiet tirgotāju.

Attēlus skatiet 2. lapā

1 Üdens pieslēgums ar iebūvētu sietu
2 Savienojuma detaļa ūdens pieslēgumam
3 Augstspiediena padeve
4 Piederumu nodalijums
5 Nešanas rokturis
6 Tīkla pieslēguma kabelis ar kontaktdakšu
7 Kabela skava
8 Nodalijums elektrības vada uzglabāšanai
9 Aparāta slēdzis „0/OFF“ / „I/ON“
10 Rokas smidzinātājpistole
11 Rokas smidzināšanas pistoles fiksators
12 Augstspiediena šlūtenes skava
13 Drošības uzmava
14 Strūklas caurules pagarinājums
15 Strūklas caurule ar spiediena regulējumu (Vario Power) Darba spiedienu iespējams palielināt bezpakāpju veidā no „SOFT“ līdz „HARD“. Lai nomainītu darba spiedienu, atlaist augstspiediena pistoles sviru un strūklas cauruli pagriezt vēlamajā pozīcijā.
16 Augstspiediena šlūtene
17 Ūdens padeves šlūtene
18 Šlūtenes uzmava
19 Šlūtenes uzmava (Ūdens slēgs)
20 Udens krana pieslegums iekšejiem stiegrojumiem

Montāža

Pirms ekspluatācijas sākšanas uzmontējiet aparātam atseviški komplektā esošās daļas.

Attēlus skatiet 3. lapā

Attēls A

→ Piegādes komplektā ietilpstošo savienojuma deta- lu ieskrūvējiet aparāta ūdens pievades vietā.
→ Izvelciet augstspiediena šlūtenes apskavu no rokas smidzinātājpistoles.

Attēls B

Attēls C

→ lespraudiet augstspiediena šlūteni rokas smidzināšanas pistolē.
→ lespiediet skavu, līdz tā nofiksējas. Pārbaudiet, vai savienojums ir drošs, pavelkot aiz augstspiediena šlūtenes.

Ekspluatācijas uzsākšana

→ Novietojiet aparātu uz līdzenas virsmas.

Attēls D

→ Augstspiediena šlūteni savienojiet ar aparāta augstspiediena pieslēgumu. Pārbaudiet, vai savienojums ir drošs, pavelkot aiz augstspiediena šlūtenes.

→ lespraudiet kontaktdakšu kontakligzdā.

Üdens padeve

Pieslēgumu lielumus skatīt uz ražotāja datu plāksnītes/tehniskajos datos. Ievērojiet ūdensapgādes uznēmuma izstrādātos noteikumus.

IEVÉRÍBAI

Piesārņots ūdens var radīt augstspiediena sūkņa un piederumu bojājumus. Aizsardzībai tiek ieteikts izman-tot KÄRCHER ūdens filtru (speciālais piederums, pasū-tījuma numurs 4.730-059).

→ Uzlieciet ūdens padeves šlūteni uz ūdens pieslēguma savienojuma.
→ Pieslēdziet ūdens šlūteni ūdens padevei.
→ Pilnībā atveriet ūdens krānu.

Darbība

IEVÉRĪBAI

Ierīcei vairāk nekā 2 minūtes darbojoties tukšgaitā, tiek radīti augstspiediena sūkņa bojājumi. Ja ierīce 2 minūšu laikā nepalielina spiedienu, izslēdziet ierīci un rīkojieties atbilstoši norādījumiem nodaļā "Palīdzība traucējumu gadījumā".

Darbs ar augstspiedienu

⚠ UZMANĪBU

Tīrot krāsotas virsmas, ievērojiet vismaz 30 cm attālumu, lai novērstu virsmu bojājumus.

Attēls E

→ lespraudiet strūklas caurules pagarinātāju rokas smidzināšanas pistolē un nofiksējiet to, pagriežot par 90°.

Attëls F

→ Pievelciet līdz galam drošinātāja čaulu.

Attëls G

→ lespraudiet strūklas cauruli strūklas caurules pagarinātājā un nofiksējiet to, pagriežot par 90°.
→ leslēdziet aparātu („I/ON“).
→ Atblokējiet rokas smidzināšanas pistoles sviru.
→ Pavelciet sviru, aparāts ieslēdzas.

Norāde: Kad sviru atlaiž, aparāts atkal atslēdzas. Sistēmā paliek augstspiediens.

Darba pārtraukšana

→ Atlaidiet rokas smidzinātāja sviru.
→ Noblokējiet rokas smidzināšanas pistoles sviru.
→ Garākos darba pārtraukumos (ilgākos par 5 minū-tēm) papildus izslēdziet arī aparāta slēdzi ("0/OFF").

Darba beigšana

⚠ UZMANĪBU

Atvienojiet augstspiediena šlūteni no rokas smidzināšanas pistoles vai ierīces tikai tad, kad sistēmā vairs nav spiediena.

→ Atlaidiet rokas smidzinātāja sviru.
→ Izslēdziet aparātu („0/OFF“).
→ Atvienojiet kontaktspraudni no kontaktligzdas.
→ Aizveriet ūdens krānu.
→ Nospiediet rokas smidzinātāja sviru, lai izlaistu sistēmā atlikušo spiedienu.
→ Noblokējiet rokas smidzināšanas pistoles sviru.
→ Atvienojiet aparātu no ūdens padeves pieslēguma.

Transportēšana

⚠ UZMANĪBU

Savainošanās un bojājumu gūšanas risks!

Transportējot nemiet vērā aparāta svaru.

Transportēšana ar rokām

→ Paceliet aparātu aiz roktura un nesiet.

Transportēšana automašīnās

→ Nodrošiniet aparātu pret izslīdēšanu un apgāšanos.

Glabāšana

⚠ UZMANĪBU

Savainošanās un bojājumu gūšanas risks!

Uzglabājot ṣemiet vērā aparāta svaru.

Aparāta uzglabāšana

Pirms ilgākas uzglabāšanas, piem., ziemā, ievērojiet papildu norādījumus nodalā "Kopšana".

→ Novietojiet aparātu uz līdzenas virsmas.
→ Atvienojiet augstspiediena šlūteni aparāta augstspiediena pieslēgvetas.
→ Noņemiet smidzināšanas cauruli no rokas smidzināšanas pistoles.
→ Novietojiet piederumus tiem paredzētajā glabāšanas nodalījumā.
→ Aptiniet tikla pieslēguma kabeli ap glabāšanas nodalījumu un kontaktdakšu nostipriniet ar kabela skavu.

Aizsardzība pret aizsalšanu

IEVĚRĪBAI

Ja ierīce un piederumi nav iztukšoti pilnībā, tos var sabojāt sals. Iztukšojiet ierīci un piederumus pilnībā un sargiet no sala.

Lai novērstu bojājumus:

→ Pilnībā izlejiet no aparāta ūdeni: leslēdziet (maks. 1 min) aparātu bez pieslēgtas augstspiediena šlū- tenes un bez pievienošanas ūdens padeves pieslē- gumam un pagaidiet, līdz no augstspiediena pie- slēguma vairs neizplūst ūdens. Izslēdziet ierīci.
→ Uzglabājiet ierīci ar visiem piederumiem no sala aizsargātā telpā.

Kopšana un tehniskā apkope

⚠ BĪSTAMI

Strāvas trieciena risks.

■ Pirms jebkuriem aparāta apkopes darbiem izslē-dziet aparātu un atvienojiet tīkla kontaktdakšu.

Sieta tīrīšana ūdens pieslēgumā

Regulāri iztīriet ūdens pieslēguma sietu.

IEVÉRÍBAI

Sietu nedrīkst sabojāt.

→ Nonemiet uzmavu no ūdens pieslēguma.

Attēls H

→ Izvelciet sietu ar plakanknaiblēm.
→ Iztīriet sietu zem tekoša ūdens.
→ levietojiet sietu atpakaļ ūdens pieslēgumā.

Tehniskā apkope

Aparātam nav nepieciešama apkope.

Palīdzība darbības traucējumu gadījumā

Mazākos traucējumus Jūs varat novērst patstāvīgi, izmantojot sekojošo pārskatu.

Šaubu gadījumos lūdzam griezties pilnvarotā klientu apkalpošanas dienestā.

⚠ BĪSTAMI

Strāvas trieciena risks.

→ Pirms jebkuriem aparāta apkopes darbiem izslē-dziet aparātu un atvienojiet tikla kontaktdakšu.

Aparāts nestrādā

→ Pavelciet rokas smidzinātājpistoles sviru, aparāts ieslēdzas.
→ Pārbaudiet, vai tīkla spriegums atbilst ražotāja datu plāksnītē norādītajam barošanas spriegumam.
→ Pārbaudiet, vai nav bojāts tīkla pieslēguma kabelis.

Aparāts nerada spiedienu

→ Pārbaudiet uzgaļa iestatījumus.
→ Pārbaudiet, vai ūdensapgādes sistēma nodrošina pietiekamu padeves daudzumu.
→ Aparāta atgaisošana: leslēdziet aparātu bez pieslēgtas augstspiediena šļūtenes un pagaidiet (maks. 2 minūtes), līdz no augstspiediena pieslēguma izplūst burbuļus nesaturošs ūdens. Izslēdziet aparātu un pievienojiet atpakal augstspiediena šļūteni.
→ Ar plakanknaiblēm izvelciet ūdens pievades vietā ievietoto sietu un izskalojiet to zem tekoša ūdens.

Spēcīgas spiediena maiņas

→ Augstspiediena sprauslas tīrīšana: iztīriet netīrumus no sprausla urbuma ar adatas palīdzību un izskalojiet sprauslu no priekšpuses ar ūdeni.
→ Pārbaudiet ūdens pieplūdes daudzumu.

Darbības trokšni

Bojāta zobsiksna, uzmeklējiet klientu dienestu.

Neblīvs aparāts

→ Neliels aparāta neblīvums ir tehniski iespējams. Spēcīga neblīvuma gadījumā konsultējieties ar pilnvaroto klientu apkalpošanas centru.

Garantija

Katrā valstī ir spēkā mūsu uzņēmuma atbildīgās sabiedrības izdotie garantijas nosacījumi. Garantijas termiņa ietvaros iespējamos Jūsu iekārtas darbības traucējumus mēs novērsīsim bez maksas, ja to cēlonis ir materiāla vai ražošanas defekts. Garantijas remonta nepieciešamības gadījumā ar pirkumu apliecinošu dokumentu griezieties pie tirgotāja vai tuvākajā pilnvarotajā klientu apkalpošanas dienestā.

Adreses Jūs atradīsit:

Elektropadeve
Spriegums 220-240	V1~50-60 Hz
Elektroenergijas patērinš 6 A
Aizsardzības līmenis IPX5
Aizsardzības klase II	回
Ūdens pieslēgums
Pievadāmā ūdens spiediens (maks.) 1,2 MPa
Pievadāmā ūdens temperatūra (maks.) 40 °C
Pievadāmā ūdens daudzums (min.) 7 l/min
Tehniskie dati attiecībā uz jaudu
Darba spiediens 7,4 MPa
Maks. pieļaujamais spiediens 11 MPa
Ūdens patērinš 5,5 l/min
Maksimālais padeves daudzums 6,0 l/min
Rokas smidzināšanas pistoles reaktīvais spēks	11 N
Izmēri un svars
Garums 278 mm
Platums 233 mm
Augstums	296 mm
Svars, darba gatavībā ar piederumiem	4,7 kg
Saskaņā ar EN 60335-2-79 aprēķinātās vērtības.
Plaukstas-rokas vibrācijas lielumsNenoteiktība K	0,7 m/s20,6 m/s2
Skaņas spiediena līmenis LpANenoteiktība KpA	77 dB(A)2 dB(A)
Skaņas jaudas līmenis LWA+ nenoteik-tība KWA	91 dB(A)

Paturam tiesības veikt tehniskas izmaiņas.

ES Atbilstības deklarācija

Ar šo mēs paziņojam, ka turpmāk minētā iekārta, pamatojoties uz tās konstrukciju un izgatavošanas veidu, kā arī mūsu apgrozībā laistajā izpildījumā atbilst ES direktīvu attiecīgajām galvenajām drošības un veselības aizsardzības prasībām. lekārtā izdarot ar mums nesaskaņotas izmaiņas, šis paziņojums zaudē savu spēku.

Produkts: Augstspiediena tīrīšanas aparāts

Padomi: 1.600-xxx

Attiecīgās ES direktīvas:

2006/42/EK (+2009/127/EK)

2014/30/ES

2011/65/ES

2000/14/EK

Piemērotās harmonizētās normas:

EN 60335-1

EN 60335-2-79

EN 62233: 2008

EN 55014-1:2017

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

Atbilstibas novertešanas procedura:

2000/14/EK: V pielikums

Skañas intensitates limenis dB(A)

Izmērītais: 89

Garantētais: 91

Parakstītāji rīkojas valdes vārdā un ar tās pilnvaru.

Pilnvarotais sagatavot dokumentāciju:

S. Reiser

Alfred Kärcher SE & Co. KG
