H4030 - Interfons Emos - Bezmaksas lietošanas instrukcija

Produkta veids	WiFi durvju zvans ar kameru un saules paneli
Barošanas avots	Litija-jonu baterija 18650 2200 mAh + saules panelis 1,5 W
Kameras izšķirtspēja	1920 × 1080 pikseļi
Objektīva leņķis	110°
PIR noteikšanas attālums	Līdz 4 metriem
Uzglabāšana	SD karte (max 64 GB) un mākonis
Savienojamība	WiFi 2,4 GHz (IEEE 802.11b/g/n)
Aizsardzības indekss	IP44
Maksimālais lietotāju skaits	10
Mobilā lietotne	EMOS GoSmart Android un iOS ierīcēm
Bezvadu zvana darbības rādiuss	Apmēram 80 m brīvā telpā
Galvenās funkcijas	Divvirzienu saziņa, durvju slēdzenes vadība, kustības noteikšana, video ierakstīšana
Apkope un tīrīšana	Tīrīt ar mīkstu, sausu drānu. Izvairīties no abrazīviem līdzekļiem.
Drošība	Uzstādīt tā, lai PIR sensors netiktu pakļauts tiešiem saules stariem. Nepakļaut pārmērīgam mitrumam.
Rezerves daļas un remontējamība	Sazinieties ar pēcpārdošanas servisu par rezerves daļām.
Vispārīga informācija	Atbilst direktīvai 2014/53/ES. Atbilstības deklarācija ir pieejama EMOS tīmekļa vietnē.

Bieži uzdotie jautājumi - H4030 Emos

Kā uzstādīt WiFi durvju zvanu H4030?

Vispirms piestipriniet lietussargu pie sienas, izmantojot komplektā iekļautās skrūves, 1400 līdz 1600 mm augstumā no zemes. Pārliecinieties, ka PIR sensors nav pakļauts tiešiem saules stariem. Pievienojiet barošanu saskaņā ar shēmu, pēc tam nostipriniet ierīci ar apakšējo skrūvi.

Kā savienot bezvadu durvju zvanu ar WiFi zvanu?

Nospiediet bezvadu zvana pogu 3 sekundes, līdz dzirdat skaņas signālu «Ding-Dong». Pēc tam nospiediet WiFi zvana zvana pogu. Ierīce izdod skaņu un iedegas zilā krāsā, apstiprinot savienošanu.

Kā atiestatīt WiFi durvju zvanu?

Izmantojiet RESET pogu, kas atrodas ierīces aizmugurē (1b. attēls). Īsi nospiediet, lai restartētu, vai turiet nospiestu, lai atjaunotu rūpnīcas iestatījumus.

Kā konfigurēt EMOS GoSmart lietotni?

Lejupielādējiet lietotni no Google Play vai App Store. Izveidojiet kontu ar derīgu e-pasta adresi. Pievienojiet ierīci, izvēloties kategoriju un veidu. Sekojiet ekrānā redzamajām instrukcijām: pieslēdzieties WiFi 2,4 GHz tīklam, novietojiet QR kodu kameras priekšā un apstipriniet skaņas signālu.

Ko nozīmē mirgojošā sarkanā un zaļā LED gaisma?

Sarkanā un zaļā mirgošana norāda, ka baterija tiek uzlādēta. Ja indikators ir pastāvīgi zaļš, ierīce darbojas pareizi. Pastāvīgi sarkans nozīmē, ka spriegums ir zemāks par 3,3 V (vāja baterija). Pastāvīgi dzeltens nozīmē, ka ir pievienots ārējais barošanas avots un uzlāde ir pabeigta.

Kāds ir bezvadu durvju zvana darbības rādiuss?

Darbības rādiuss ir aptuveni 80 metri brīvā telpā bez lieliem šķēršļiem.

Kā nodrošināt ierīces barošanu, lai kontrolētu durvju slēdzeni?

Ierīcei nepieciešama ārēja barošana, lai vadītu elektrisko slēdzeni. Pievienojiet atbilstošu barošanas avotu paredzētajiem spailēm (4. attēls). Kontaktam jābūt bez sprieguma.

Kā atcelt bezvadu durvju zvana savienošanu?

Nospiediet bezvadu zvana pogu 5 sekundes, līdz dzirdat dubultu skaņas signālu «Ding-Dong, Ding-Dong». Savienošana tad tiek atcelta.

Kāda SD karte ir saderīga ar kameru?

Kamera atbalsta SD kartes ar maksimālo ietilpību 64 GB. Ievietojiet to paredzētajā slotā (1b. attēls) vietējai glabāšanai.

Ko darīt, ja indikators neiedegas sarkanā un zaļā krāsā?

Tas nozīmē, ka barošana ir vāja gaidīšanas režīmā. Pārbaudiet bateriju vai pievienojiet ārējo barošanu. Ja problēma turpinās, atiestatiet ierīci.

LIETOŠANAS INSTRUKCIJA H4030 Emos

Wi-Fi durvju zvans (raiditājs)

Pārsegs (nokrišnu vāciņš)

Bezvadu zvans (uztvērējs)

Saules panelis

Litija jonu akumulatori 18650

Savienotājkabelis

Montāžas materiāli – skrūves

Lietošanas instrukcija

Tehniskā specifikācija

Wi-Fi durvju zvans (raidītājs)

Barošanas avots: 2 200 mAh

Saules panelis: 1,5 W

Izškirtspēja: 1 920 × 1 080

Objektīvs: 2,69 mm JX-F37

Objektīva lenkis: 110°

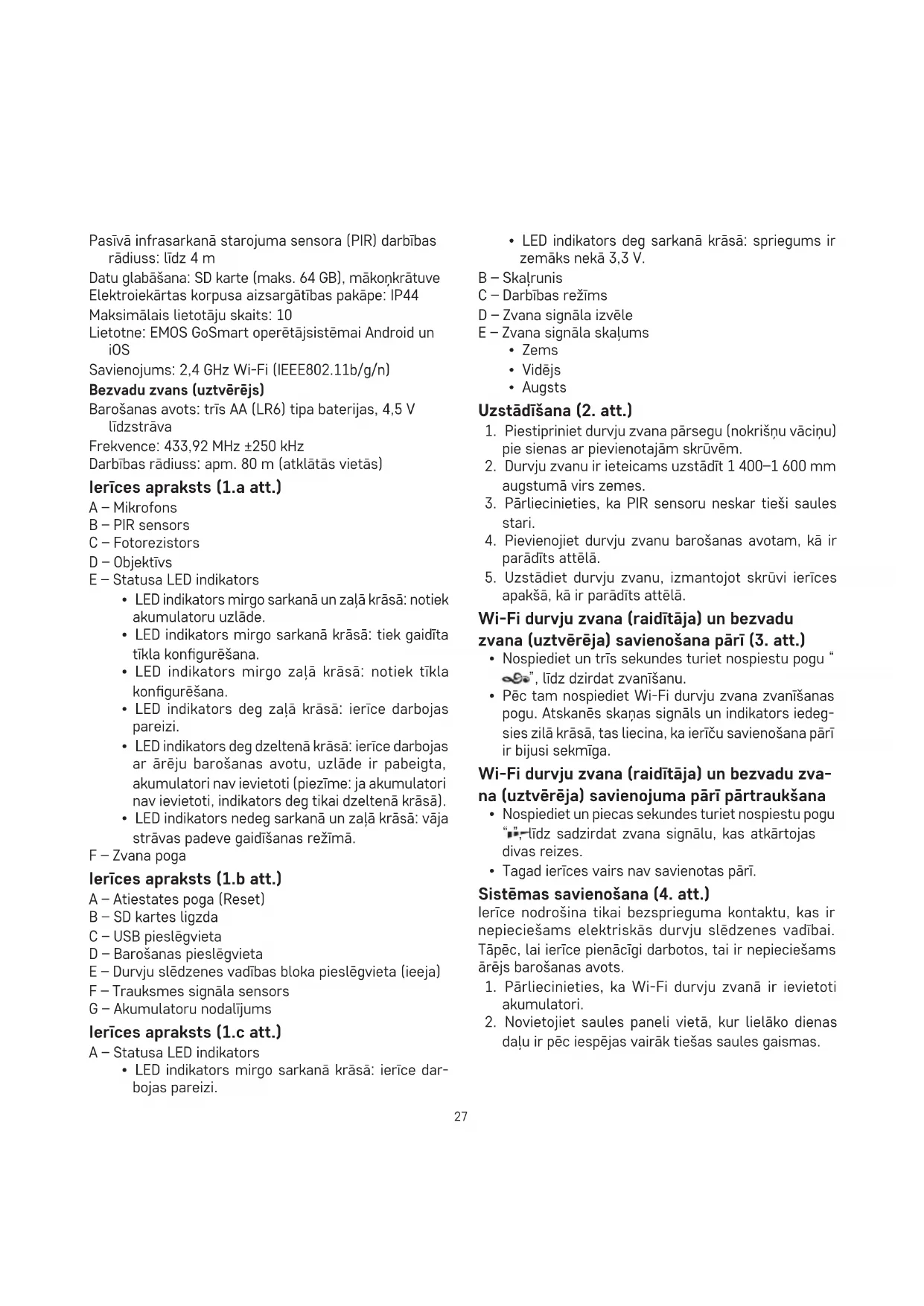

Pasīvā infrasarkanā starojuma sensora (PIR) darbības rādiuss: līdz 4 m

Datu glabāšana: SD karte (maks. 64 GB), mākonkrātuve

Elektroiekārtas korpusa aizsargātības pakāpe: IP44

Maksimālais lietotāju skaits: 10

Lietotne: EMOS GoSmart operētājsistēmai Android un iOS

Savienojums: 2,4 GHz Wi-Fi (IEEE802.11b/g/n)

Bezvadu zvans (uztvērējs)

Barošanas avots: trīs AA (LR6) tipa baterijas, 4,5 V līdzstrāva

Frekvence: 433,92 MHz ±250 kHz

Darbības rādiuss: apm. 80 m (atklātās vietās)

lerices apraksts (1.a att.)

A - Mikrofons

B - PIR sensors

C - Fotorezistors

D - Objektīvs

E - Statusa LED indikators

• LED indikators mirgo sarkanā un zaļā krāsā: notiek akumulatoru uzlāde.
• LED indikators mirgo sarkanā krāsā: tiek gaidīta tīkla konfigurēšana.
• LED indikators mirgo zaļā krāsā: notiek tīkla konfigurēšana.
• LED indikators deg zaļā krāsā: ierīce darbojas pareizi.
• LED indikators deg dzeltenā krāsā: ierīce darbojas ar ārēju barošanas avotu, uzlāde ir pabeigta, akumulatori nav ievietoti (piezīme: ja akumulatori nav ievietoti, indikators deg tikai dzeltenā krāsā).
• LED indikators nedeg sarkanā un zaļā krāsā: vāja strāvas padeve gaidīšanas režīmā.

F – Zvana poga

lerīces apraksts (1.b att.)

A – Atiestates poga (Reset)

B - SD kartes ligzda

C - USB pieslēgvieta

D – Barošanas pieslēgvieta

E – Durvju slēdzenes vadības bloka pieslēgvieta (ieeja)

F – Trauksmes signāla sensors

G – Akumulatoru nodalijums

lerīces apraksts (1.c att.)

A – Statusa LED indikators

- LED indikators mirgo sarkanā krāsā: ierīce darbojas pareizi.

- LED indikators deg sarkanā krāsā: spriegums ir zemāks nekā 3,3 V.

B – Skalrunis

C – Darbības režīms

D – Zvana signāla izvēle

E – Zvana signāla skalums

• Zems
• Vidējs
• Augsts

Uzstādīšana (2. att.)

1. Piestipriniet durvju zvana pārsegu (nokrišņu vāciņu) pie sienas ar pievienotajām skrūvēm.
2. Durvju zvanu ir ieteicams uzstādīt 1 400–1 600 mm augstumā virs zemes.
3. Pārliecinieties, ka PIR sensoru neskar tieši saules stari.
4. Pievienojiet durvju zvanu barošanas avotam, kā ir parādīts attēlā.
5. Uzstādiet durvju zvanu, izmantojot skrūvi ierīces apakšā, kā ir parādīts attēlā.

Wi-Fi durvju zvana (raidītāja) un bezvadu zvana (uztvērēja) savienošana pārī (3. att.)

• Nospiediet un trīs sekundes turiet nospiestu pogu “∞”, līdz dzirdat zvanīšanu.
• Pēc tam nospiediet Wi-Fi durvju zvana zvanīšanas pogu. Atskanēs skaņas signāls un indikators iedegsies zilā krāsā, tas liecina, ka ierīču savienošana pārī ir bijusi sekmīga.

Wi-Fi durvju zvana (raidītāja) un bezvadu zvana (uztvērēja) savienojuma pārī pārtraukšana

• Nospiediet un piecas sekundes turiet nospiestu pogu “,”-līdz sadzirdat zvana signālu, kas atkārtojas divas reizes.
• Tagad ierīces vairs nav savienotas pārī.

Sistēmas savienošana (4. att.)

Ierīce nodrošina tikai bezsprieguma kontaktu, kas ir nepieciešams elektriskās durvju slēdzenes vadībai. Tāpēc, lai ierīce pienācīgi darbotos, tai ir nepieciešams ārējs barošanas avots.

1. Pārliecinieties, ka Wi-Fi durvju zvanā ir ievietoti akumulatori.
2. Novietojiet saules paneli vietā, kur lielāko dienas daļu ir pēc iespējas vairāk tiešas saules gaismas.

EMOS GoSmart lietotnes instalēšana (5. att.)

Lietotne ir pieejama Android un iOS operētājsistēmām vietnēs Google Play un App Store.

Lejupielādējiet lietotni, skenējot atbilstošo kvadrātkodu.

Maršrutētāja iestatīšana (6. att.)

Kamera darbojas tikai ar 2,4 GHz (nevis 5 GHz) Wi-Fi.

EMOS GoSmart mobilā lietotne:

7.a att.

Atveriet EMOS GoSmart un apstipriniet konfidencialitätes politiku, pieskaroties vienumam “Piekritu” (Agree).

7.b att.

Izvēlieties "Pierakstīties" (Sign up).

7.c att.

levadiet derīgu e-pasta adresi un izvēlieties paroli.

Apstipriniet konfidencialitātes politiku, pieskaroties vienumam “Piekritu” (Agree).

Izvēlieties “Pieteikties” (Log in).

8.a att.

Izvēlieties "Pievienot ierīci" (Add Device).

8.b att.

Izvēlieties atbilstošo produktu kategoriju.

8.c att.

Izvēlieties atbilstošo produktu.

8.d att.

Pievienojiet ierīci strāvas avotam.

8.e att.

Pārliecinieties, ka ierīces LED indikators mirgo.

Apstipriniet, pieskaroties "Nākamais" (Next).

8.f att.

levadiet Wi-Fi tikla nosaukumu un paroli.

Apstipriniet, pieskaroties "Nākamais" (Next).

8.g att.

lerīces ekrānā tiks parādīts kvadrātkods.

Novietojiet kvadrātkodu kameras objektīva priekšā.

Apstipriniet, ka dzirdējāt skaņas signālu, kas liecina, ka savienošana pārī ir bijusi sekmīga.

8.h att.

lerīce tiks noteikta automātiski.

8.i att.

lerice ir atrasta.

Apstipriniet, pieskaroties "Gatavs" (Done).

Savienojamība: Wi-Fi 2,4 GHz, IEEE 802.11b/g/n

Frekvenču josla: 2400–24835 GHz

Neizmetiet kopā ar sadzīves atkritumiem. Šim nolūkam izmantojiet īpašus atkritumu šķirošanas

un savākšanas punktus. Lai gūtu informāciju par šādiem savākšanas punktiem, sazinieties ar vietējo pašvaldību. Ja elektroniskās ierīces tiek likvidētas izgāztuvē, bīstamas vielas var nonākt pazemes ūdeņos un tālāk arī barības kēdē, kur tās var ietekmēt cilvēka veselību.

Ar šo EMOS spol. s r.o. deklarē, ka radioiekārta H4030 atbilst Direktīvai 2014/53/ES. Pilns ES atbilstības deklarācijas teksts ir pieejams šādā interneta vietnē: http://www.emos.eu/download.
