Typ produktu	WiFi zvonek s kamerou a solárním panelem
Napájení	Lithium-iontová baterie 18650 2200 mAh + solární panel 1,5 W
Rozlišení kamery	1920 × 1080 pixelů
Úhel objektivu	110°
Dosah detekce PIR	Až 4 metry
Úložiště	SD karta (max 64 GB) a cloud
Konektivita	WiFi 2,4 GHz (IEEE 802.11b/g/n)
Stupeň krytí	IP44
Maximální počet uživatelů	10
Mobilní aplikace	EMOS GoSmart pro Android a iOS
Dosah bezdrátového zvonku	Přibližně 80 m na volném prostranství
Hlavní funkce	Obousměrná komunikace, ovládání zámku dveří, detekce pohybu, videozáznam
Údržba a čištění	Čistěte měkkým suchým hadříkem. Vyhněte se abrazivním prostředkům.
Bezpečnost	Instalujte mimo přímé sluneční světlo na PIR senzor. Nevystavujte nadměrné vlhkosti.
Náhradní díly a opravitelnost	Kontaktujte poprodejní servis pro náhradní díly.
Obecné informace	V souladu se směrnicí 2014/53/EU. Prohlášení o shodě je k dispozici na webových stránkách EMOS.

Často kladené otázky - H4030 Emos

Jak nainstalovat WiFi zvonek H4030?

Nejprve připevněte kryt proti dešti na zeď pomocí dodaných šroubů, ve výšce 1400 až 1600 mm od země. Ujistěte se, že PIR senzor není vystaven přímému slunečnímu světlu. Připojte napájení podle schématu, poté upevněte zařízení spodním šroubem.

Jak spárovat bezdrátový zvonek s WiFi zvoněním?

Stiskněte tlačítko bezdrátového zvonku po dobu 3 sekund, dokud neuslyšíte zvukový signál «Ding-Dong». Poté stiskněte tlačítko zvonění WiFi zvonku. Zařízení vydá zvuk a rozsvítí se modře, čímž potvrdí spárování.

Jak resetovat WiFi zvonek?

Použijte tlačítko RESET umístěné na zadní straně zařízení (obrázek 1b). Krátce stiskněte pro restart nebo podržte pro obnovení továrního nastavení.

Jak nakonfigurovat aplikaci EMOS GoSmart?

Stáhněte aplikaci z Google Play nebo App Store. Vytvořte účet s platnou e-mailovou adresou. Přidejte zařízení výběrem kategorie a typu. Postupujte podle pokynů na obrazovce: připojte se k WiFi 2,4 GHz, umístěte QR kód před kameru a potvrďte zvukový signál.

Co znamená blikající LED kontrolka červeně a zeleně?

Blikání červené a zelené znamená, že se baterie nabíjí. Pokud je kontrolka zelená trvale, zařízení funguje správně. Při trvale červené je napětí nižší než 3,3 V (slabá baterie). Při trvale žluté je připojeno externí napájení a nabíjení je dokončeno.

Jaký je dosah bezdrátového zvonku?

Dosah je přibližně 80 metrů na volném prostranství, bez velkých překážek.

Jak napájet zařízení pro ovládání zámku dveří?

Zařízení vyžaduje externí napájení pro ovládání elektrického zámku. Připojte vhodný zdroj napájení k určeným svorkám (obrázek 4). Kontakt musí být bez napětí.

Jak zrušit spárování bezdrátového zvonku?

Stiskněte tlačítko bezdrátového zvonku po dobu 5 sekund, dokud neuslyšíte dvojitý zvukový signál «Ding-Dong, Ding-Dong». Tím se spárování zruší.

Jaká SD karta je kompatibilní s kamerou?

Kamera přijímá SD karty s maximální kapacitou 64 GB. Vložte ji do určeného slotu (obrázek 1b) pro místní ukládání.

Co dělat, když se kontrolka nerozsvítí červeně a zeleně?

To znamená, že napájení je v pohotovostním režimu slabé. Zkontrolujte baterii nebo připojte externí napájení. Pokud problém přetrvává, resetujte zařízení.

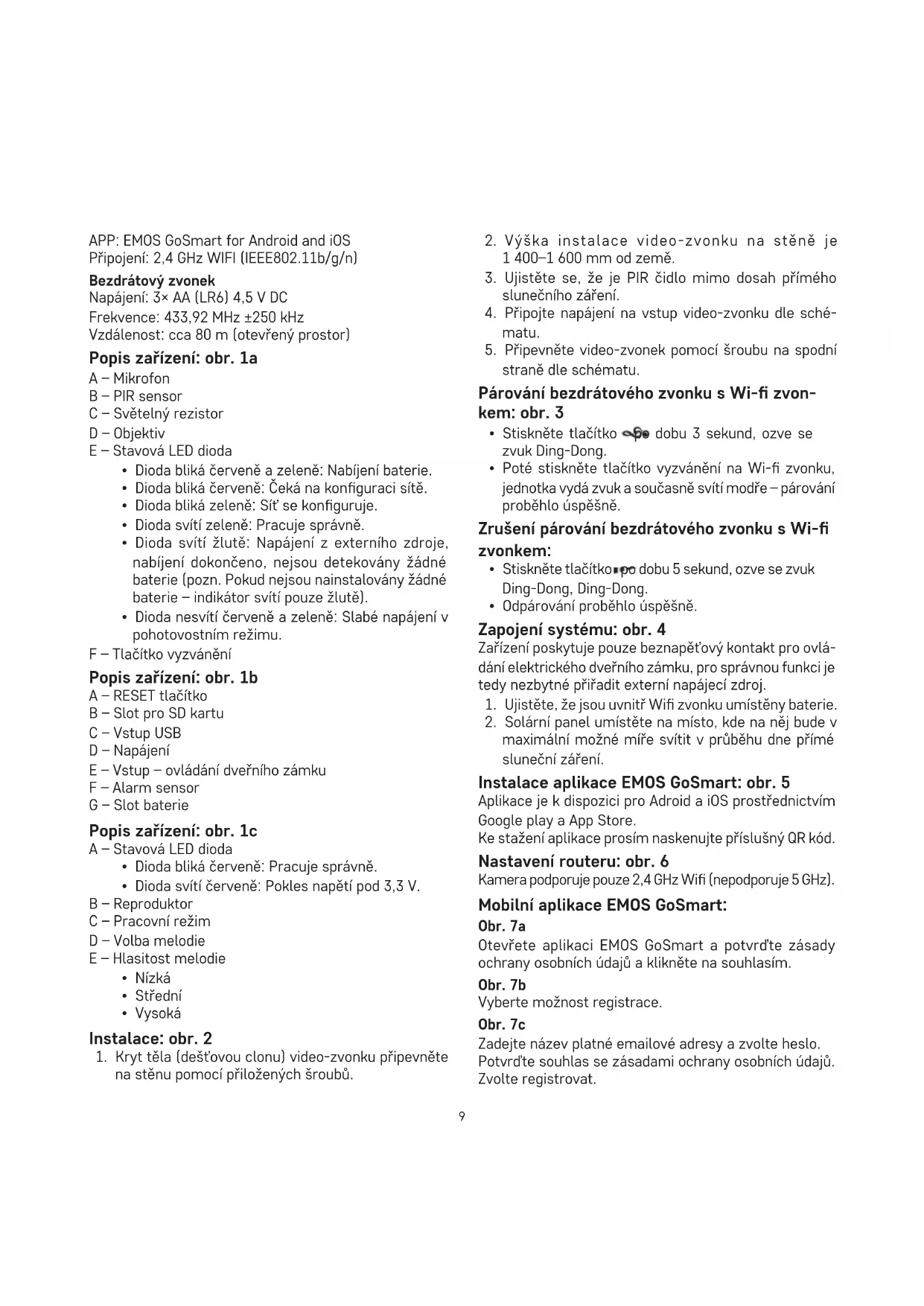

NÁVOD K OBSLUZE H4030 Emos

CZ | IP dveřní kamerová jednotka

Obsah balení:

Wifi zvonek

Kryt těla (dešťová clona)

Bezdrátový zvonek

Solární panel

Baterie Li-ion 18650

Propojovací kabel

Instalační materiál – šroubky

Manuál

Technická specifikace

Wifi zvonek

Napájení: 2 200 mAh

Solární panel: 1,5 W

Rozlišení: 1 920 × 1 080

PIR vzdálenost: do 4 m

Úložiště: SD card (max. 64 Gb), Cloud storage

Stupeň krytí: IP44

Maximální počet uživatelů: 10

Připojení: 2,4 GHz WIFI (IEEE802.11b/g/n)

Bezdrátový zvonek

Napájení: 3× AA (LR6) 4,5 V DC

Frekvence: 433,92 MHz ±250 kHz

Vzdálenost: cca 80 m (otevřený prostor)

Popis zařízení: obr. 1a

A - Mikrofon

B - PIR sensor

C – Světelný rezistor

D - Objektiv

E - Stavová LED dioda

- Dioda bliká červeně a zeleně: Nabíjení baterie.

- Dioda bliká červeně: Čeká na konfiguraci sítě.

- Dioda bliká zeleně: Sít' se konfiguruje.

- Dioda svítí zeleně: Pracuje správně.

- Dioda svítí žlutě: Napájení z externího zdroje, nabíjení dokončeno, nejsou detekovány žádné baterie (pozn. Pokud nejsou nainstalovány žádné baterie – indikátor svítí pouze žlutě).

- Dioda nesvítí červeně a zeleně: Slabé napájení v pohotovostním režimu.

F – Tlačítko vyzvánění

Popis zařízení: obr. 1b

A – RESET tlačítko

B - Slot pro SD kartu

C - Vstup USB

D - Napájení

E – Vstup – ovládání dveřního zámku

F - Alarm sensor

G - Slot baterie

Popis zařízení: obr. 1c

- Dioda bliká červeně: Pracuje správně.

- Dioda svítí červeně: Pokles napětí pod 3,3 V.

B – Reproduktor

C – Pracovní režim

D - Volba melodie

E - Hlasitost melodie

• Nízká

- Střední

• Vysoká

Instalace: obr. 2

1. Kryt těla (dešťovou clonu) video-zvonku připevněte na stěnu pomocí přiložených šroubů.

2. Výška instalace video-zvonku na stěně je 1 400–1 600 mm od země.

3. Ujistěte se, že je PIR čidlo mimo dosah prímého slunečního záření.

4. Připojte napájení na vstup video-zvonku dle schématu.

5. Připevněte video-zvonek pomocí šroubu na spodní straně dle schématu.

Párování bezdrátového zvonku s Wi-fi zvon-kem: obr. 3

- Stiskněte tlačítko po dobu 3 sekund, ozve se zvuk Ding-Dong.

- Poté stiskněte tlačítko vyzvánění na Wi-fi zvonku, jednotka vydá zvuk a současně svítí modře – párování proběhlo úspěšně.

Zrušení párování bezdrátového zvonku s Wi-fi zvonkem:

- Stiskněte tlačítko po dobu 5 sekund, ozve se zvuk Ding-Dong, Ding-Dong.

- Odpárování proběhlo úspěšně.

Zapojení systému: obr. 4

Zařízení poskytuje pouze beznapěťový kontakt pro ovládání elektrického dveřního zámku, pro správnou funkci je tedy nezbytné přiřadit externí napájecí zdroj.

1. Ujistěte, že jsou uvnitř Wifi zvonku umístěny baterie.

2. Solární panel umístěte na místo, kde na něj bude v maximální možné míře svítit v průběhu dne přímé sluneční záření.

Instalace aplikace EMOS GoSmart: obr. 5

Aplikace je k dispozici pro Adroid a iOS prostřednictvím Google play a App Store.

Ke stažení aplikace prosím naskenujte příslušný QR kód.

Nastavení routeru: obr. 6

Kamera podporuje pouze 2,4 GHz Wifi (nepodporuje 5 GHz).

Mobilní aplikace EMOS GoSmart:

Obr. 7a

Otevřete aplikaci EMOS GoSmart a potvrďte zásady ochrany osobních údajů a klikněte na souhlasím.

Obr. 7b

Vyberte možnost registrace.

Obr. 7c

Zadejte název platné emailové adresy a zvolte heslo. Potvrd'te souhlas se zásadami ochrany osobních údajů. Zvolte registrovat.

Obr. 8a

Vyberte možnost přidat zařízení.

Obr. 8b

Zvolte danou kategorii produktü.

Obr. 8c

Zvolte daný typ produktu.

Obr. 8d

Zapněte zařízení do el. sítě.

Obr. 8e

Ujistěte se, že LED dioda na zařízení bliká.

Potvrd'te tlačítkem další.

Obr. 8f

Zadejte název Wifi sítě a heslo.

Potvrd'te tlačítkem další.

Obr. 8g

Na displeji Vašeho mobilního zařízení se objeví QR kód. QR kód umístěte před objektiv kamerové jednotky.

Potvrďte, že jste slyšeli zvukový signál pro úspěšné spárování.

Obr. 8h

Proběhne automatické vyhledání zařízení.

Obr. 8i

Zařízení je vyhledáno.

Potvrd'te tlačítkem hotovo.

Konektivita: Wi-Fi 2,4 GHz IEEE 802.11b/g/n

Kmitočtové pásmo: 2,400–2,4835 GHz

Nevyhazujte elektrické spotřebiče jako netříděný komunální odpad, použijte sběrná místa tříděného odpadu. Pro aktuální informace o sběrných místech

kontaktujte místní úřady. Pokud jsou elektrické spotře-biče uložené na skládkách odpadků, nebezpečné látky mohou prosakovat do podzemní vody a dostat se do potravního řetězce a poškozovat vaše zdraví.

Tímto EMOS spol. s r.o. prohlašuje, že typ rádiového zařízení H4030 je v souladu se směrnicí 2014/53/EU. Úplné znění EU prohlášení o shodě je k dispozici na těchto internetových stránkách http://www.emos.eu/download.

SK | IP dverová kamerová jednotka

Obsah balenia:

Wifi zvonček

F – Tlačidlo vyzváňania

Popis zariadenia: obr. 1b

A – RESET tlačidlo

B - Slot pre SD kartu

C - Vstup USB

D - Napájania

E – Vstup – ovládanie dverového zámku

F - Alarm senzor

G - Slot batérie

Popis zariadenia: obr. 1c

A – Stavová LED dióda

• Dióda bliká na červeno: Pracuje správne.
• Dióda svieti na červeno: Pokles napätia pod 3,3 V.

B - Reproduktor

C – Pracovný režim

D – Vol'ba melódie

E – Hlasitost' melódie

Zrušenie párovania bezdrôtového zvončeka s Wi-fi zvončekom:

• Stlačte tlačidlo, po dobu 5 sekúnd, ozve sa zvuk Ding-Dong, Ding-Dong.
• Odpárovanie prebehlo úspešne.

Kamera podporuje iba 2,4 GHz Wifi (nepodporuje 5 GHz).

Zvol'te daný typ produktu.

Obr. 8d

Zapnite zariadenie do el. siete.

Obr. 8e

Uistite sa, že LED dióda na zariadení bliká.

Potvrd'te tlačidlom d'alej.

Obr. 8f
