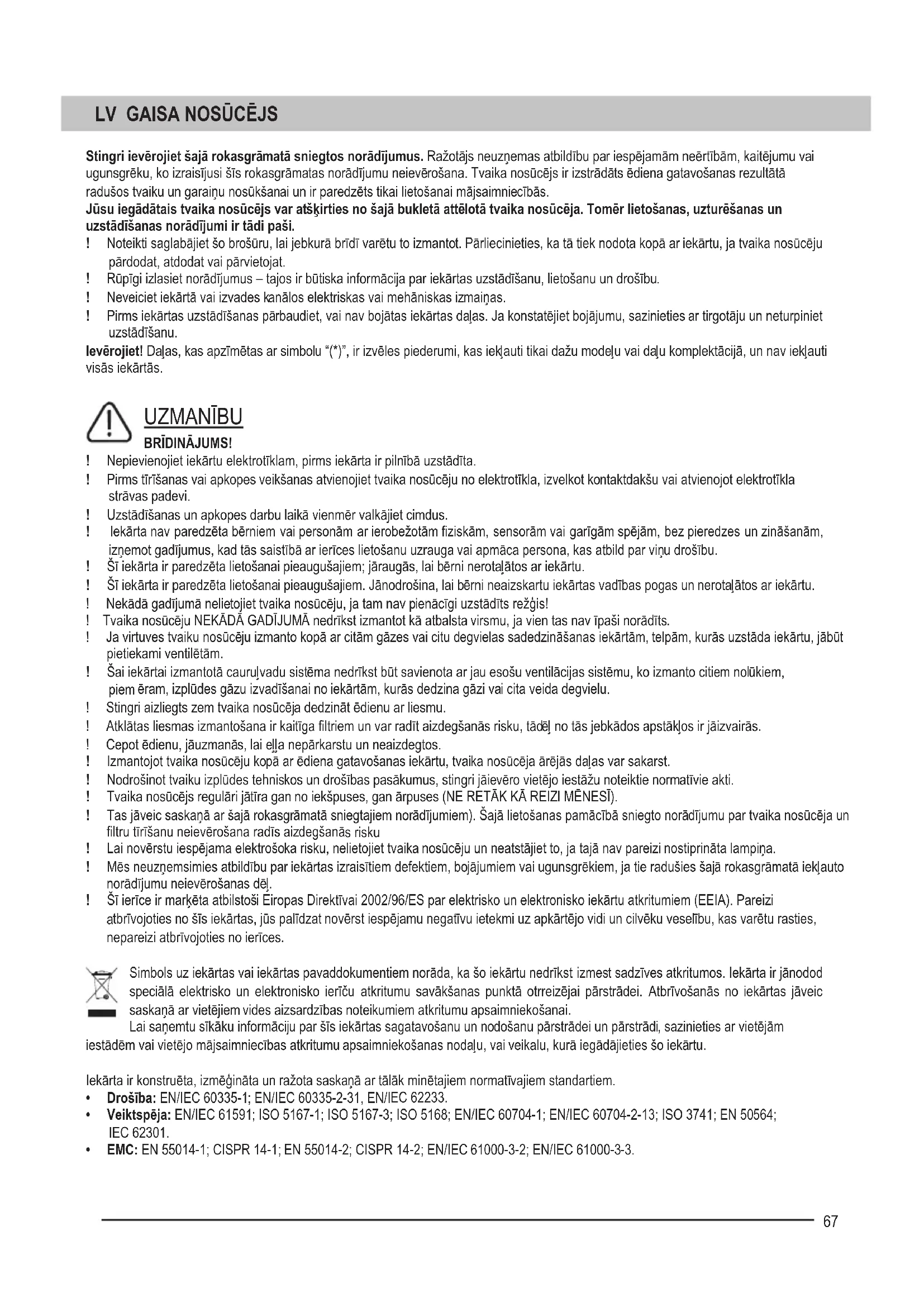

LIETOŠANAS INSTRUKCIJA WHI649EB GORENJE
Stingri ievērojiet šajā rokasgrāmatā sniegtos norādījumus. Ražotājs neuzņemas atbildību par iespējamām neērtībām, kaitējumu vai ugunsgrēku, ko izraisījusi šīs rokasgrāmatas norādījumu neievērošana. Tvaika nosūcējs ir izstrādāts ēdiena gatavošanas rezultātā radušos tvaiku un garaiņu nosūkšanai un ir paredzēts tikai lietošanai mājsaimniecībās.
Jūsu iegādātais tvaika nosūcējs var atšķirties no šajā bukletā attēlotā tvaika nosūcēja. Tomēr lietošanas, uzturēšanas un uzstādīšanas norādījumi ir tādi paši.
! Noteikti saglabājiet šo brošūru, lai jebkurā brīdī varētu to izmantot. Pārliecinieties, ka tā tiek nodota kopā ar iekārtu, ja tvaika nosūcēju pārdodat, atdodat vai pārvietojat.
! Rūpīgi izlasiet norādījumus – tajos ir būtiska informācija par iekārtas uzstādīšanu, lietošanu un drošību.
! Neveiciet iekārtā vai izvades kanālos elektriskas vai mehāniskas izmainas.
! Pirms iekārtas uzstādīšanas pārbaudiet, vai nav bojātas iekārtas daļas. Ja konstatējiet bojājumu, sazinieties ar tirgotāju un neturpiniet uzstādīšanu.
levērojiet! Daļas, kas apzīmētas ar simbolu “(*)”, ir izvēles piederumi, kas iekļauti tikai dažu modeļu vai daļu komplektācijā, un nav iekļauti visās iekārtās.
UZMANĪBU
BRĪDINĀJUMS!
! Nepievienojiet iekārtu elektrotīklam, pirms iekārta ir pilnībā uzstādīta.
! Pirms tīrīšanas vai apkopes veikšanas atvienojiet tvaika nosūcēju no elektrotīkla, izvelkot kontaktdakšu vai atvienojot elektrotīkla strāvas padevi.
! Uzstādīšanas un apkopes darbu laikā vienmēr valkājiet cimdus.
! lekärta nav paredzëta bërniem vai personäm ar ierobežotäm fiziskäm, sensoräm vai garīgäm spējäm, bez pieredzes un zināšanäm, izņemot gadījumus, kad tās saistībā ar ierīces lietošanu uzrauga vai apmāca persona, kas atbild par viņu drošību.
! Šī iekārta ir paredzēta lietošanai pieaugušajiem; jāraugās, lai bērni nerotalātos ar iekārtu.
! Šī iekārta ir paredzēta lietošanai pieaugušajiem. Jānodrošina, lai bērni neaizskartu iekārtas vadības pogas un nerotalātos ar iekārtu.
! Nekādā gadījumā nelietojiet tvaika nosūcēju, ja tam nav pienācīgi uzstādīts režģis!
! Tvaika nosūcēju NEKĀDĀ GADĪJUMĀ nedrīkst izmantot kā atbalsta virsmu, ja vien tas nav īpaši norādīts.
! Ja virtuves tvaiku nosūcēju izmanto kopā ar citām gāzes vai citu degvielas sadedzināšanas iekārtām, telpām, kurās uzstāda iekārtu, jābūt pietiekami ventilētām.
! Šai iekārtai izmantotā caurulvadu sistēma nedrīkst būt savienota ar jau esošu ventilācijas sistēmu, ko izmanto citiem nolūkiem, piem ēram, izplūdes gāzu izvadīšanai no iekārtām, kurās dedzina gāzi vai cita veida degvielu.
! Stingri aizliegts zem tvaika nosūcēja dedzināt ēdienu ar liesmu.
! Atklātas liesmas izmantošana ir kaitīga filtriem un var radīt aizdegšanās risku, tādēļ no tās jebkādos apstāklos ir jāizvairās.
! Cepot ēdienu, jāuzmanās, lai ella nepārkarstu un neaizdegtos.
! Izmantojot tvaika nosūcēju kopā ar ēdiena gatavošanas iekārtu, tvaika nosūcēja ārējās daļas var sakarst.
! Nodrošinot tvaiku izplūdes tehniskos un drošības pasākumus, stingri jāievēro vietējo iestāžu noteiktie normatīvie akti.
! Tvaika nosūcējs regulāri jātīra gan no iekšpuses, gan ārpuses (NE RETĀK KĀ REIZI MĒNESĪ).
! Tas jāveic saskaṇā ar šajā rokasgrāmatā sniegtajiem norādījumiem). Šajā lietošanas pamācībā sniegto norādījumu par tvaika nosūcēja un filtru tīrīšanu neievērošana radīs aizdegšanās risku
! Lai novērstu iespējama elektrošoka risku, nelietojiet tvaika nosūcēju un neatstājiet to, ja tajā nav pareizi nostiprināta lampiņa.
! Mēs neuzņemsimies atbildību par iekārtas izraisītiem defektiem, bojājumiem vai ugunsgrēkiem, ja tie radušies šajā rokasgrāmatā iekļauto norādījumu neievērošanas dēļ.
! Šī ierīce ir marķēta atbilstoši Eiropas Direktīvai 2002/96/ES par elektrisko un elektronisko iekārtu atkritumiem (EEIA). Pareizi atbrīvojoties no šīs iekārtas, jūs palīdzat novērst iespējamu negaṭīvu ietekmi uz apkārtējo vidi un cilvēku veselību, kas varētu rasties, nepareizi atbrīvojoties no ierīces.
Simbols uz iekārtas vai iekārtas pavaddokumentiem norāda, ka šo iekārtu nedrīkst izmest sadzīves atkritumos. Iekārta ir jānodod speciālā elektrisko un elektronisko ierīču atkritumu savākšanas punktā otrreizējai pārstrādei. Atbrīvošanās no iekārtas jāveic saskaņā ar vietējiem vides aizsardzības noteikumiem atkritumu apsaimniekošanai.
Lai saņemtu sīkāku informāciju par šīs iekārtas sagatavošanu un nodošanu pārstrādei un pārstrādi, sazinieties ar vietējām
iestādēm vai vietējo mājsaimniecības atkritumu apsaimniekošanas nodalu, vai veikalu, kurā iegādājieties šo iekārtu.
lekārta ir konstruēta, izmēgināta un ražota saskaṇā ar tālāk minētajiem normatīvajiem standartiem.
• Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
leteikumi pareizai lietošanai, lai samazinātu ietekmi uz apkārtējo vidi: sākot ēdiena gatavošanu, IESLĒDZIET tvaika nosūcēju uz minimālo ātrumu un izslēdziet to piecas minūtes pēc ēdiena gatavošanas beigām. Palieliniet ātrumu tikai tad, ja radies liels dūmu un garainu daudzums, un lietojiet palielināto jaudu tikai ārkārtējās situācijās. Lai saglabātu augstu smaku samazināšanas efektivitāti, vajadzības gadījumā nomainiet ogles filtru(-us). Lai saglabātu augstu tauku filtra efektivitāti, vajadzības gadījumā iztīriet tauku filtru(-us). Lai maksimāli palielinātu efektivitāti un samazinātu troksni, izmantojiet cauruļu sistēmu ar lielāko šajā rokasgrāmatā norādīto diametru.
Papildu uzstādīšana Specifikācijas:
Izmantojiet tikai iekārtas komplektācijā uzstādīšanai paredzētās stiprinājuma skrūves; ja tās nav iekļautas komplektācijā, iegādājieties pareizo skrūvju veidu. Izmantojiet uzstādīšanas norādījumos norādīto skrūvju garumu. Ja rodas šaubas, konsultējieties ar pilnvarotu apkopes centru vai līdzīgi kvalificētu personu.
Brīdinājums! Ja skrūves vai stiprinājuma ierīce netiek uzstādīta saskaṇā ar šiem norādījumiem, iespējams elektrības izraisīts apdraudējums
LIETOŠANA
Tvaika nosūcējs ir paredzēts lietošanai izvades vai filtrēšanas variantā.
Modelis ar ventilācijas cauruli
Šajā variantā izgarojumi tiek izvadīti ārpus ēkas, izmantojot īpašu cauruli, kas pievienota ar tvaika nosūcēja augšpusē uzstādītu savienojuma gredzenu.
Uzmanību! Izvades caurule nav iekļauta komplektācijā un jāiegādājas atseviški.
Izvades caurules diametram jābūt vienādam ar savienojuma gredzena diametru.
Horizontālajos posmos izvades caurule var būt nedaudz saliekta (apmēram 10 %) uz augšu, lai atvieglotu gaisa izvadišanu no telpas.
Uzmanību!
Ja tvaika nosūcējs ir aprīkots ar aktīvās ogles filtru, tas ir jāizņem.
Savienojot tvaika nosūcēju ar izplūdes atverēm sienās, diametram jābūt vienādam ar gaisa izvades diametru (savienojuma uzmava).
Izmantojot caurules un izplūdes atveres sienās ar mazāku diametru, samazināsies sūkšanas veiktspēja un ievērojami palielināsies radītais troksnis.
Šādā gadījumā ražotājs neuzņemas atbildību.
! Lietojiet cauruli ar minimālo nepieciešamo garumu.
! Lietojiet cauruli ar pēc iespējas mazāk izliekumiem (maksimālais izliekuma lenkis: 90°).
! Sekojiet, lai nebūtu krasu izmainu caurules škērsgriezumā.
! Lietojiet cauruli ar pēc iespējas gludāku iekšpusi.
! Caurulei jābūt izgatavotai no sertificēta materiāla.
Modelis ar filtrēšanas sistēmu
Šajā variantā ir nepieciešams aktīvās ogles filtrs, ko var iegādāties pie mazumtirgotāja.
Filtrs attīra iesūkto gaisu no taukvielām un smakām un pēc tam caur augšējo izplūdes režgi novirza attīrīto gaisu atpakal telpā
UZSTĀDĪŠANA
Minimālais attālums starp plīts virsmu un tvaika nosūcēja apakšējo daļu nedrīkst būt mazāks par 55 cm no elektriskajām plītīm un 65 cm no gāzes vai jauktām plītīm.
Ja gāzes plīts uzstādīšanas pamācībā norādīts lielāks attālums, jāievēro šis lielākais attālums.
Elektriskais savienojums
Elektrotikla strāvai jāatbilst uz tvaika nosūcēja iekšpusē piestiprinātās datu plāksnītes norādītajai jaudai. Ja komplektā iekļauta kontaktdakša, pēc tvaika nosūcēja uzstādīšanas savienojiet to ar pieejamā vietā un atbilstoši spēkā esošajiem noteikumiem uzstādītu kontaktligzdu. Ja komplektā nav iekļauta kontaktdakša (tiešs savienojums ar elektrotiklu) vai kontaktdakša atrodas nepieejamā vietā, pēc uzstādīšanas ierīkojiet saskaņā ar uzstādīšanas norādījumiem un prasībām uzstādītu divpolu slēdzi, kas nodrošina pilnīgu atvienošanu no elektrotikla saskaņā ar nosacijumiem, kas attiecas uz strāvas pārslodzes III kategoriju.
Bridinājums!
Pirms tvaika nosūcēja vēlreizējas pievienošanas strāvas tīklam un efektīvas darbības pārbaudes vienmēr pārliecinieties, ka strāvas tīkla kabelis ir pareizi uzstādīts.
Uzstādīšana
lekārta ir ľoti smaga; tvaika nosūcēja pārvietošana un uzstādīšana jāveic vismaz diviem cilvēkiem.
Pirms uzstādīšanas:
• Pārbaudiet, vai iegādātās iekārtas lielums ir atbilstošs izvēlētajam uzstādīšanas laukumam.
- Izņemiet ogles (*) filtru(-us), ja tie iekļauti komplektācijā (skat. arī attiecīgo punktu). Tas/tie jāuzstāda tikai tādā gadījumā, ja vēlaties lietot tvaiku uzsūcēja filtra variantu.
- Pārbaudiet (transportēšanas nolūkā), vai tvaika nosūcēja iekšpusē nav citu komplektācijā iekļauto materiālu (piemēram, iepakojumi ar skrūvēm (*), garantijas (*), u.c.), ja tādi ir, izņemiet un saglabājiet tos.
- Lai nodrošinātu ērtāku pieeju aizmugures sienai un griestiem, atvienojiet un pārvietojiet no vietas, kurā tiks uzstādīts tvaiku nosūcējs, atseviški stāvošos vai iebūvētos skapīšus vai citus objektus, ja tas iespējams. Ja tas nav iespējams, pārklājiet virtuves darba virsmu, gatavošanas virsmu vai plīti ar biezu aizsargmateriālu, lai pasargātu tos no bojājumiem un atliekām. Iekārtas montāžai izvēlieties plakanu virsmu. Pārklājiet šo virsmu ar aizsargmateriālu un novietojiet visas tvaika nosūcēja pārsega un iekārtas detaljas.
- Turklāt pārbaudiet, vai tvaika nosūcēja uzstādīšanas tuvumā (zonā, kas ir pieejama arī ar uzstādītu tvaika nosūcēju) ir pieejama elektriskā kontaktligzda un ir iespējams savienot tvaiku izvades ierīci ar ārpusi (tikai iesūkšanas variantam).
- Veiciet visus nepieciešamos iebūvēšanas darbus (piemēram, uzstādiet elektrisko kontaktligzdu un/vai izveidojiet atveri, pa kuru tiks izlaista izplūdes caurule).
Tvaika nosūcēja nostiprināšanai parasti sienām/griestiem nepieciešami dībeļi, kas iekļauti komplektācijā. Tomēr materiālu piemērotību attiecīgajam sienas/griestu veidam jāpārbauda kvalificētam tehniķim. Sienai/griestiem jābūt pietiekami stipriem, lai noturētu tvaika nosūcēja svaru. Nemēģiniet tvaika nosūcēju piestiprināt tieši pie flīzēm, izmantot cementa javu vai silikona līmi. Drīkst izmantot tikai uzstādīšanu pie virsmas.
EKSPLUATĀCIJA
Augstas tvaiku koncentrācijas gadījumā izmantojiet augstu iesūkšanas ātrumu. leteicams 5 minūtes pirms gatavošanas ieslēgt plīts tvaika nosūcēju un atstāt to darbojoties gatavošanas laikā un aptuveni 15 minūtes pēc gatavošanas beigām.
Mehāniskā vadība
Lai IESLÊGTU apgaismojumu, piespiediet pogu “Apgaismojums”. Lai IZSLÊGTU apgaismojumu, piespiediet pogu vēlreiz.
Lai ieslēgtu motoru ar 1. ātrumu, piespiediet pogu "1. ātrums".
Lai ieslēgtu motoru ar 2. ātrumu, piespiediet pogu "2. ātrums".
Lai ieslēgtu motoru ar 3. ātrumu, piespiediet pogu “3. ātrums”.
○ Lai izslēgtu motoru, piespiediet izslēgšanas pogu.
Skārienjutīgā vadība
Kad tvaika nosūcējs ir pievienots barošanai, tvaika nosūcējs būs gaidstāves režīmā, un būs izgaismotas tikai ieslēgšanas/izslēgšanas poga un apgaismojuma poga. 1.-3 ātruma pogas nav izgaismotas un tās nav iespējams izvēlēties.
Lai sāktu atlasīt motora ātrumus, piespiediet ieslēgšanas/izslēgšanas pogu. Ja ir izvēlēta ieslēgšanas/izslēgšanas poga, 1.-3. ātrums ir daļēji izgaismots.
Lai ieslēgtu motoru ar 1. ātrumu, piespiediet pogu "1. ātrums".
Lai ieslēgtu motoru ar 2. ātrumu, piespiediet pogu “2. ātrums”.
Lai ieslēgtu motoru ar 3. ātrumu, piespiediet pogu “3. ātrums”.
- Lai IESLÊGTU apgaismojumu, piespiediet pogu “Apgaismojums”. Lai IZSLÊGTU apgaismojumu, piespiediet pogu vēlreiz.
TEHNISKÄ APKOPE
UZMANĪBU! Pirms apkopes veikšanas izolējiet tvaika nosūcēju no barošanas, izslēdzot strāvu pie savienotāja un izņemot savienotāja drošinātāju.
Vai, ja iekārta ir savienota, izmantojot kontaktdakšu un kontaktligzdu, atvienojiet kontaktdakšu no kontaktligzdas.
Tirišana
Regulāri (vismaz tikpat bieži, kā veicat tauku filtru apkopi) jātīra tvaika nosūcēja iekšpuse un ārpuse.
Tīriet to, izmantojot ar dabīgu, šķidru tīrīšanas līdzekli samitrinātu drānu. Neizmantojiet abrazīvus produktus. NEIZMANTOJIET SPIRTU! BRĪDINĀJUMS:
Pamata ieteikumu tvaiku nosūcēja tīrīšanai un filtru nomaiņai neievērošana var izraisīt ugunsgrēka risku.
Tādēl šo norādījumu ievērošanai mēs iesakām ievērot
Ražotājs atsakās no jebkādas atbildības par motoram nodarītiem bojājumiem vai ugunsgrēka radītu kaitējumu, kas saisīts ar neatbilstošu apkopi vai iepriekš minēto drošības ieteikumu neievērošanu.
iepriekš minētos drošības ieteikumus.
Tauku filtrs
Uztver ēdiena gatavošanas rezultātā radušās tauku dalīgas.
Tauku filtrs jātīra reizi mēnesī, izmantojot saudzīgus tīrīšanas līdzekļus, vai nu ar rokām, vai trauku mazgājamajā mašīnā, kurai jāuzstāda zema temperatūra un īss mazgāšanas cikls.
Mazgājot trauku mazgājamajā mašinā, tauku filtrs var nedaudz mainīt krāsu, bet tas neietekmē filtra filtrēšanas spēju.
Lai iznemtu tauku filtru, pavelciet atsperes atbrīvošanas rokturi.
Oglu filtrs (tikai filtra versija)
Uzsūc gatavošanas laikā radušās nepatīkamos aromātus.
Oglu filtrs piesātinās pēc vairāk vai mazāk ilgstošas lietošanas atkarībā no gatavošanas veida un tauku filtra tīrīšanas biežuma.
Kasete jānomaina ne retāk kā reizi četros mēnešos.
Oğlu filtru NEDRİKST mazgât vai atjaunot.
Apjveida oglekja filtrs
Uzlieciet pa vienam uz abām motora darba rata aizsargsietina pusēm kā vāku, pēc tam pagrieziet pulksteņa rādītāja kustības virzienā.
Lai izjauktu, pagrieziet pretēji pulksteņa rādītāju kustības virzienam.
Lampinu nomaina
Tvaika nosūcējs ir aprīkots ar apgaismojuma sistēmu, kuras pamatā LED tehnoloģijas.
LED garantē optimālu apgaismojumu, 10 reižu garāku lietošanas ilgumu nekā tradicionālajām spuldzēm un ľauj ietaupīt 90 % elektroenerģijas.
Apgaismes sistēmas traucējumu gadījumā sazinieties ar tehnisko dienestu.
