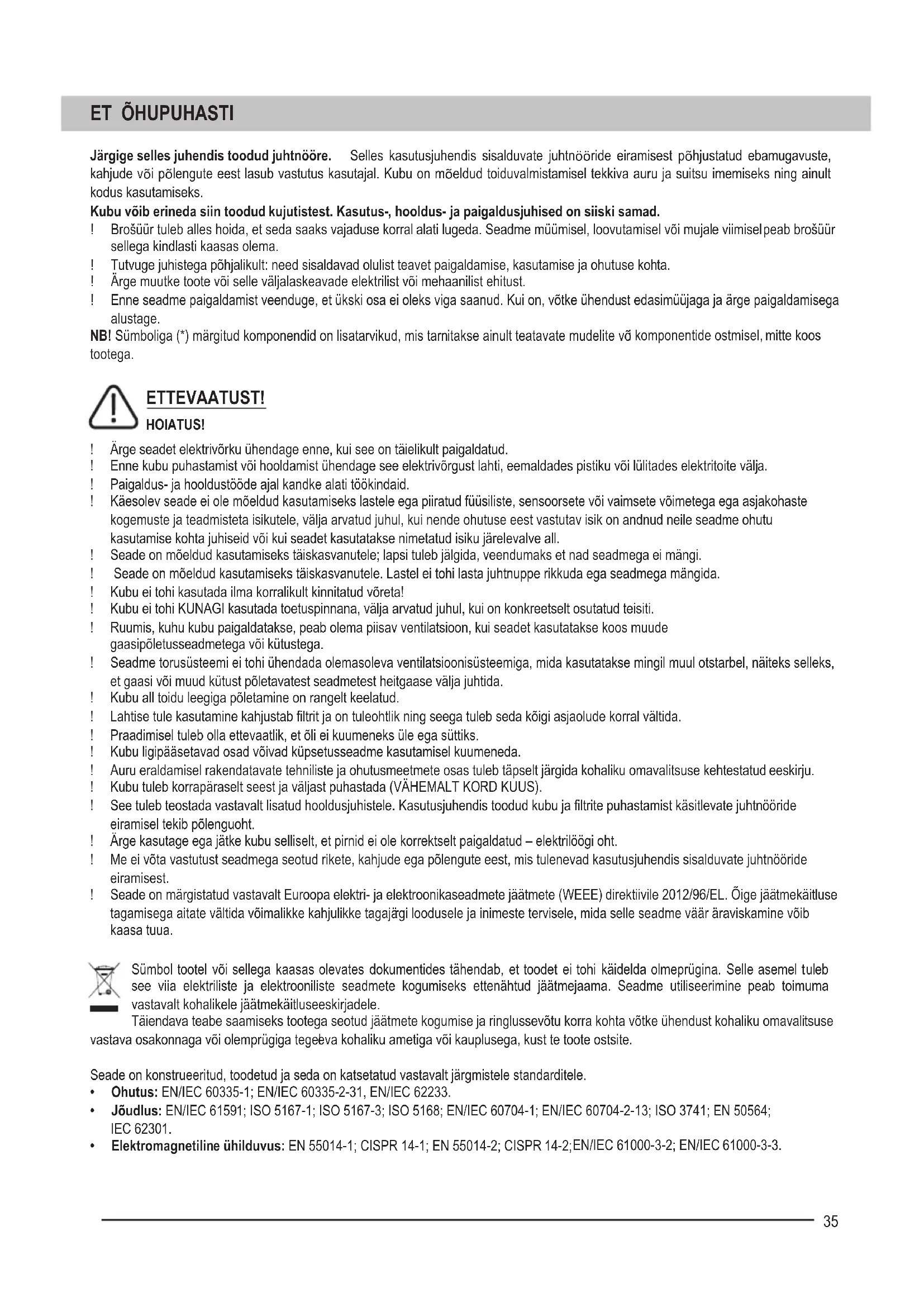

KASUTUSJUHEND WHI649EB GORENJE
Järgige selles juhendis toodud juhtnööre. Selles kasutusjuhendis sisalduvate juhtnööride eiramisest põhjustatud ebamugavuste, kahjude või põlengute eest lasub vastutus kasutajal. Kubu on mõeldud toiduvalmistamisel tekkiva auru ja suitsu imemiseks ning ainult kodus kasutamiseks.
Kubu võib erineda siin toodud kujutistest. Kasutus-, hooldus- ja paigaldusjuhised on siiski samad.
! Brošüür tuleb alles hoida, et seda saaks vajaduse korral alati lugeda. Seadme müümisel, loovutamisel või mujale viimisel peab brošüür sellega kindlasti kaasas olema.
! Tutvuge juhistega põhjalikult: need sisaldavad olulist teavet paigaldamise, kasutamise ja ohutuse kohta.
! Ârge muutke toote või selle väljalaskeavade elektrilist või mehaanilist ehitust.
! Enne seadme paigaldamist veenduge, et ükski osa ei oleks viga saanud. Kui on, võtke ühendust edasimüüjaga ja ärge paigaldamisega alustage.
NB! Sümboliga (*) märgitud komponendid on lisatarvikud, mis tarnitakse ainult teatavate mudelite vä komponentide ostmisel, mitte koos tootega.
ETTEVAATUST!
HOIATUS!
! Ärge seadet elektrivörku ühendage enne, kui see on täielikult paigaldatud.
! Enne kubu puhastamist või hooldamist ühendage see elektrivõrgust lahti, eemaldades pistiku või lülitades elektritoite välja.
! Paigaldus- ja hooldustööde ajal kandke alati töökindaid.
! Käesolev seade ei ole mõeldud kasutamiseks lastele ega piiratud füüsiliste, sensoorsete või vaimsete võimetega ega asjakohaste kogemuste ja teadmisteta isikutele, välja arvatud juhul, kui nende ohutuse eest vastutav isik on andnud neile seadme ohutu kasutamise kohta juhiseid või kui seadet kasutatakse nimetatud isiku järelevalve all.
! Seade on möeldud kasutamiseks täiskasvanutele; lapsi tuleb jälgida, veendumaks et nad seadmega ei mängi.
! Seade on möeldud kasutamiseks täiskasvanutele. Lastel ei tohi lasta juhtnuppe rikkuda ega seadmega mängida.
! Kubu ei tohi kasutada ilma korralikult kinnitatud võreta!
! Kubu ei tohi KUNAGI kasutada toetuspinnana, välja arvatud juhul, kui on konkreetselt osutatud teisiti.
! Ruumis, kuhu kubu paigaldatakse, peab olema piisav ventilatsioon, kui seadet kasutatakse koos muude gaasipõletusseadmetega või kütustega.
! Seadme torusüsteemi ei tohi ühendada olemasoleva ventilatsioonisüsteemiga, mida kasutatakse mingil muul otstarbel, näiteks selleks, et gaasi või muud kütust põletavatest seadmetest heitgaase välja juhtida.
! Kubu all toidu leegiga põletamine on rangelt keelatud.
! Lahtise tule kasutamine kahjustab filtrit ja on tuleohtlik ning seega tuleb seda köigi asjaolude korral vältida.
! Praadimisel tuleb olla ettevaatlik, et öli ei kuumeneks üle ega süttiks.
! Kubu ligipääsetavad osad võivad küpsetusseadme kasutamisel kuumeneda.
! Auru eraldamisel rakendatavate tehniliste ja ohutusmeetmete osas tuleb täpselt järgida kohaliku omavalitsuse kehtestatud eeskirju.
! Kubu tuleb korrapäraselt seest ja väljast puhastada (VÄHEMALT KORD KUUS).
! See tuleb teostada vastavalt lisatud hooldusjuhistele. Kasutusjuhendis toodud kubu ja filtrite puhastamist käsitlevate juhtnööride eiramisel tekib põlenguoht.
! Ärge kasutage ega jätke kubu selliselt, et pirnid ei ole korrektselt paigaldatud – elektrilöögi oht.
! Me ei võta vastutust seadmega seotud rikete, kahjude ega põlengute eest, mis tulenevad kasutusjuhendis sisalduvate juhtnööride eiramisest.
! Seade on märgistatud vastavalt Euroopa elektri- ja elektroonikaseadmete jäätmete (WEEE) direktiivile 2012/96/EL. Öige jäätmekäitluse tagamisega aitate vältida võimalikke kahjulikke tagajägi loodusele ja inimeste tervisele, mida selle seadme väär äraviskamine võib kaasa tuua.
Sümbol tootel või sellega kaasas olevates dokumentides tähendab, et toodet ei tohi käidelda olmeprügina. Selle asemel tuleb see viia elektriliste ja elektrooniliste seadmete kogumiseks ettenähtud jäätmejaama. Seadme utiliseerimine peab toimuma vastavalt kohalikele jäätmekäitluseeskirjadele.
Täiendava teabe saamiseks tootega seotud jäätmete kogumise ja ringlussevõtu korra kohta võtke ühendust kohaliku omavalitsuse
vastava osakonnaga või olemprügiga tegečva kohaliku ametiga või kauplusega, kust te toote ostsite.
Seade on konstrueeritud, toodetud ja seda on katsetatud vastavalt järgmistele standarditele.
• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• Elektromagnetiline ühilduvus: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
Soovitused õigeks, keskkonnamõju vähendavaks kasutuseks: toitu valmistama asudes lülitage kubu sisse minimaalsel kiirusel ja jätke see pärast lõpetamist mõneks minutiks tööle. Suurendage kirust ainult siis, kui suitsu ja auru tekib suures koguses ning kasutage maksimaalset kiirust ainult erakorralises olukorras. Asendage söefilter (-filtrid), kui on vaja parandada lõhnaeemaldamise tõhusust. Puhastage rasvafilter (-filtrid), kui on vaja parandada rasvafiltri tõhusust. Kasutage selles juhendis toodud maksimaalse läbimõõduga ventilatsioonikanaleid, et optimeerida tõhusust ja vähendada müra.
Täiendavad paigaldamisjuhised
Kasutage ainult koos tootega tarnitud kruvisid, kui need puuduvad, ostke õiget tüüpi kruvid.
Kasutage öige pikkusega kruvisid, lähtudes paigaldamisjuhendist.
Kahtluste korral pidage nõu volitatud teeninduskeskuse või muu kvalifitseeritud isikuga.
HOIATUS! Kui kruvide või kinnitusseadme paigaldamisel ei järgita käesolevaid juhiseid, on elektrilöögi oht.
KASUTUS
Kubu on mõeldud kasutamiseks kas väljalaskesüsteemi või filtriga versioonis.
Torustuse versioon
Aur viiakse hoonest kubu peal asuva ühendusrõnga külge kinnitatud spetsiaalse toru kaudu välja.
NB! Väljalasketoru ei kuulu komplekti, vaid tuleb eraldi osta. Väljalasketoru läbimõõt
peab vastama ühendusrõngale.
Kui torud kulgevad horisontaalselt, siis peab väljalasketoru olema kerge kalde all (umbes 10°) ja ülespoole suunata, et öhu saaks ruumist välja juhtida.
NB!Väljalasketoru ei kuulu komplekti, vaid tuleb eraldi osta.
Väljalasketoru läbimõõt peab vastama ühendusrõngale.
Kui torud kulgevad horisontaalselt, siis peab väljalasketoru olema kerge kalde all (umbes 10°) ja ülespoole suunata, et öhu saaks ruumist välja juhtida.
NB!Kui kubul on aktiivsöefilter, siis tuleb see eemaldada.
Kubu ja tühjenemisavad ühendada seinaga läbimõõduga, mis vastab õhuväljalaskeavale (ühendusäärik).
Seintel väiksema läbimõõduga torude ja tühjenemisavade kasutamine vähendab imemisjõudu ja suurendab oluliselt müra.
Seega tootja selle eest vastutust ei võta.
! Toru peab olema minimaalse hädavajaliku pikkusega.
! Kasutage võimalikult sirget toru (maksimaalne põlvenurk: 90 °).
! Vältige toru ristlõikes järske muutusi.
! Kasutage seest võimalikult siledat toru.
! Toru peab olema valmistatud sertifitseeritud materjalist.
Filtriga versioon
Selleks on vajalik üks aktiivsöefilter, mille leiate kauplusest.
Filter eemaldab väljuvast öhust rasva ja lõhnad enne, kui see ülemise väljalaskevõru kaudu kööki tagasi tuleb.
PAIGALDAMINE
Minimaalne kaugus pliidil olevate pannide/pottide tugipinna ja kubu põhja vahel peab elektripliitidel olema vähemalt 55 cm ning gaasi- ja segapliitidel 65 cm.
Kui gaasipliidi kasutusjuhendis on ette nähtud suurem kaugus, siis tuleb seda järgida.
Elektriühendus
Põhitoiteallikas peab vastama kubu siseküljel oleval andmeplaadil näidatud väärtusele. Kui kubu on varustatud pistikuga, ühendage see pärast paigaldamist ligipääsetavas kohas oleva pesaga, järgides kehtivaid eeskirju. Kui kubul pistikut ei ole (ühendatakse otse vooluvõrku) või kui see ei asu ligipääsetavas kohas, kasutage pärast paigaldamist kooskõlas normidega ja vastavalt paigaldusjuhistele topeltpistikupesa, mis tagab III kategooria ülevoolu korral täielikuvooluvõrgust lahtiühendamise.
Hoiatus!!
Enne kubu vooluvõrguga uuesti ühendamist ja selle töötamise kontrollimist veenduge, et peajuhe oleks õigesti paigaldatud.
Paigaldamine
Toode on väga raske. Selle käsitsemiseks ja paigaldamiseks on vaja vähemalt kahte inimest. Enne paigaldama asumist:
• veenduge, et ostetud toode oleks valitud paigaldusala jaoks sobiva suurusega.
- Eemaldage söefilter (söefiltrid) (*), kui see (need) on komplektis (vt ka vastavat jaotist), Laske filter paigaldada üksnes siis, kui soovite kubu filtrirežiimiga kasutada.
- Kontrollige, ega transportimisel ei ole kubusse jäänud muid esemeid (näiteks pakendeid kruvidega (*), garantiilehte (*) jms), eemaldage need ja hoidke alles.
- Võimaluse korral ühendage lahti ja viige kaugemale kapid ja tööpinnad, et tagaseinale/laele lihtsam ligi pääseda oleks, Kui seda ei ole võimalik teha, katke tööpind, pliit või kapid paksu materjaliga, et neid kahjustuste ja prügi eest kaitsta. Valige seadme kokkupanemiseks
ühetasane pind. Katke pind kaitsematerialiga ja asetage sellele köik kubu osad ja tööriistad.
- Lisaks kontrollige, kas kubu p aigaldamiskoha lähedal (kohas, millele pääseb ligi ka pärast kubu paigaldamist) on elektripesa ja kas välja on võimalik ühendada gaasitõmbeseade (ainult imemisega kubu puhul).
• Teostage müüritööd (näiteks pistikupesa paigaldamiseks ja/või augu tegemiseks tömbetoru jaoks).
Kubuga on kaasas jämenevad seinatüüblid, millega saab kubu peaaegu igat tüüpi seinale/lakke kinnitada. Kvalifitseeritud tehnik peab siiski kontrollima,
kas materjalid seina/lae tüübile sobivad. Sein/lagi peab olema piisavalt tugev, et kubu raskust kanda. Seadme seina kinnitamiseks ei tohi kasutada plaate, krohvi ega silikooni. Ainult pindmontaaž.
KASUTAMINE
Kontsentreeritud köögiaurude korral kasutage körget imemiskiirust. Kubu imemisfunktsioon on soovitatav enne toitu valmistama asumist 5 minutiks sisse lülitada ja lasta sel töötada toiduvalmistamise ajal ja umbes 15 minutit pärast seda.
Mehaanilised juhtseadmed
- Valgustuse sisselülitamiseks vajutage valgustuse nupule. Väljalülitamiseks vajutage
✿ veel üks kord nupule. Mootori kiirusel 1 käivitamiseks vajutage kiiruse 1 nuppu.
Mootori kiirusel 2 käivitamiseks vajutage kiiruse 2 nuppu.
Mootori kiirusel 3 käivitamiseks vajutage kiiruse 3 nuppu.
○ Mootori väljalülitamiseks vajutage väljalülitamise nuppu.
Puutejuhtseadmed
Kui kubu on vooluvõrku lülitatud, siis on see ooterežiimis ja ainult sisse-/väljalülitamise ja valgustuse nupud on tuhmilt valgustatud. Kiiruse nupud 1–3 ei ole valgustatud ning neid valida ei saa.
Mootori kiiruse valimiseks vajutage sisse-/väljalülitamise nuppu. Sisse-/väljalülitamise nupu valimisel süttib kiiruse nuppudes 1–3
tuhm valgus. Mootori kiirusel 1 käivitamiseks vajutage kiiruse 1 nuppu.
Mootori kiirusel 2 käivitamiseks vajutage kiiruse 2 nuppu.
Mootori kiirusel 3 käivitamiseks vajutage kiiruse 3 nuppu.
- Valgustuse sisselülitamiseks vajutage valgustuse nupule. Väljalülitamiseks vajutage veel üks kord nupule.
HOOLDUS
NBI Enne hooldust isoleerige kubu elektritoitest, lülitades konnektori välja ja eemaldades selle kaitsme. Kui kubu on ühendatud pistiku ja pesaga, siis eemaldage pistik pesast.
Puhastamine
Kubu tuleb korrapäraselt seest ja väljast puhastada (vähemalt sama sageli, kui te rasvafiltrit hooldate). Kasutage puhastamiseks neutraalses pesuvedelikus niisutatud lappi. Ärge kasutage abrasiivseid vahendeid. ALKOHOLI EI TOHI KASUTADA!
HOIATUS!Kui kubu vastavalt soovitustele ei puhastata ja filtreid ei asendata, võib tekkida põlengu oht. Seetõttu soovitame juhtnööre järgida. Tootja ei vastuta mootori kahjustuste ega põlengute eest, kui nende põhjuseks on vale hooldamine või eespool kirjeldatud ohutussoovituste eiramine.
Rasvafilter
Püüab kinni toidu valmistamisel tekkivad rasvaosakesed.
Rasvafiltrit peab puhastama kord kuus nõrgatoimelise pesuvahendiga või käsitsi või nõudepesumasinas madalal temperatuuril ja kasutades lühikest tsüklit. Nõudepesumasinas pesemisel võib rasvafilter veidi värvi muuta, kuid see ei mõjuta selle filtrimisomadusi. Rasvafiltri eemaldamiseks tömmake vedruga vabastushooba.
Söefilter (ainult filtriga versioon)
Imeb toiduvalmistamisel tekkivaid ebameeldivaid löhnasid.
Pikemaajalisel kasutamisel söefilter ummistub, sõltuvalt toiduvalmistamise viisidest ja rasvafiltri puhastamise sagedusest. Igal juhul tuleb salv vähemalt kord nelja kuu jooksul välja vahetada.
Söefiltrit EI TOHI pesta ega regenereerida.
Tsirkulaarne söefilter
Kasutada kummalgi küljel mootori tiiviku kaitsevõrgu kattena, seejärel pöörata päripäeva.
Lahtimonteerimiseks pöörata vastupäeva.
Asenduslambid
Pliidikubu on varustatud LED-tehnoloogial põhineva valgustussüsteemiga.
LED-lambid tagavad optimaalse valgustuse ja kestavad tavapäraste pirnidega vörreldes kuni 10 korda kauem ning võimaldavad säästa 90% elektrienergiast. Valgustussüsteemi talitlushäire korral võtke ühendust tehnilise teenistusega.
