Produkta tips	Kustības detektors (PIR)
Zīmols	Steinel
Modelis	ST 602611
Noteikšanas tehnoloģija	Pasīvā infrasarkanā (PIR)
Noteikšanas diapazons	Līdz 12 m (regulējams)
Noteikšanas leņķis	180°
Uzstādīšanas augstums	Ieteicams 2,5 m
Barošanas avots	230 V AC, 50 Hz
Enerģijas patēriņš	0,5 W (gaidīšanas režīms)
Laika iestatījums	No 5 s līdz 15 min (regulējams)
Apkārtējās gaismas kontrole	Regulējama (2-2000 luksi)
Jutības regulēšana	Jā (caur potenciometru)
Izmēri (A x P x D)	110 x 80 x 65 mm
Svars	0,15 kg
Aizsardzības klase	IP44 (izturīgs pret šļakatām)
Temperatūras diapazons	-20 °C līdz +40 °C
Sertifikāti	CE, RoHS
Uzstādīšanas veids	Piestiprināšana pie sienas vai griestiem
Apkope	Tīrīt ar sausu drānu; izvairīties no šķīdinātājiem
Drošība	Pirms tīrīšanas vai uzstādīšanas atvienojiet strāvu
Pieejamas rezerves daļas	Sensora lēca, montāžas kronšteins
Remontējamība	Nomaināms PIR sensora modulis

Bieži uzdotie jautājumi - ST 602611 STEINEL

Kā es varu regulēt noteikšanas diapazonu uz Steinel ST 602611?

Noteikšanas diapazonu var regulēt ar ierīces potenciometru, parasti ar uzrakstu 'Range'. Grieziet to pulksteņrādītāja virzienā, lai palielinātu, vai pretēji pulksteņrādītāja virzienam, lai samazinātu. Maksimālais diapazons ir 12 m.

Ko darīt, ja kustības detektors izraisa viltus trauksmes?

Viltus trauksmes var samazināt, regulējot jutību, nodrošinot, ka sensors nav vērsts pret siltuma avotiem vai kustīgiem objektiem, piemēram, kokiem. Pārbaudiet arī apkārtējās gaismas iestatījumu un, ja nepieciešams, samaziniet laika aizkavi.

Vai ST 602611 var izmantot ārpus telpām?

Jā, tam ir IP44 aizsardzības klase, kas nozīmē, ka tas ir izturīgs pret šļakatām un piemērots lietošanai ārpus telpām zem jumta pārkarēm vai aizsargātās vietās. Izvairieties no tiešas lietus iedarbības.

Kāds ir šī kustības detektora noteikšanas leņķis?

Steinel ST 602611 noteikšanas leņķis ir 180 grādi, aptverot plašu apgabalu ierīces priekšā.

Kā es varu iestatīt laika aizkavi, lai gaisma paliktu ieslēgta?

Laika aizkavi var regulēt no 5 sekundēm līdz 15 minūtēm, izmantojot 'Time' potenciometru. Grieziet pulksteņrādītāja virzienā, lai iegūtu ilgāku aizkavi.

Ko nozīmē LED indikators?

Mirgojošs LED iesildīšanās laikā norāda, ka ierīce inicializējas (parasti 30-60 sekundes). Pastāvīgs LED (ja tāds ir) var norādīt uz noteikšanu; skatiet savu rokasgrāmatu, lai uzzinātu konkrētā modeļa detaļas.

Kā es varu tīrīt kustības detektoru?

Izmantojiet mīkstu, sausu drānu, lai notīrītu lēcu un korpusu. Neizmantojiet ūdeni, šķīdinātājus vai abrazīvus tīrīšanas līdzekļus. Pirms tīrīšanas vienmēr atvienojiet strāvu.

Kādu barošanas avotu prasa ST 602611?

Tam nepieciešams 230 V AC, 50 Hz. Nodrošiniet pareizu uzstādīšanu, ko veic kvalificēts elektriķis, lai izvairītos no elektriskā trieciena.

Kā es varu uzstādīt kustības detektoru?

Uzstādiet 2,5 m augstumā uz stabilas sienas vai griestiem. Pievienojiet vadus (L, N un pārslēgtā slodze) saskaņā ar instrukcijas elektroinstalācijas shēmu. Nostipriniet ar skrūvēm un pēc ieslēgšanas noregulējiet iestatījumus.

Vai es varu nomainīt sensoru, ja tas sabojājas?

Jā, PIR sensora modulis ir nomaināms. Sazinieties ar Steinel klientu apkalpošanas dienestu, lai saņemtu rezerves daļas. Pirms nomaiņas atvienojiet strāvu.

LIETOŠANAS INSTRUKCIJA ST 602611 STEINEL

LV Montāžas pamācība

IS 360 D TRIO instalēšana

Griestu stiprinājums

Uzmanibul: Montaža nozime tikla pleslögumu, 230 V nozime draudus dizivibail Tādeļ vispirms jājatslēdz elektriba un ar sprieguma testeri jāpārbauda, val sprieguma vairs nav. Sensorsa instalašena nozime darbu ar elektrotikla spriegumu; ta jaizpilda profesioñali, saskaņa ar VDE 0100. W Lüdzam levērot, ka kustibu zinotajs ir janodrošina ar 10 A drošinataju. Uzsta- dišanas vietai ir jābūt vismaz 50 cm attalūma n kāda cita gaismekla, jo tā sitluma stārojums vár patvalīgi iedarbinat sensoru. Všpirms korpusa blende i, viegli piespiežot abus padziljnājumus un vienlaiciji griezot pretēji pulkstenrādītaja virizienam, ir jānovelk uz leju.

Pēc tam ar skrūgrievi jāatskruve abas stiprinājuma skrūves (pa kreisi) un jānoņem montāžas plate. Neatvienoljet spallu bloka iekšējo elektroinstalāciju, bet gān iznemet visu spali kopā ar sensora elementu, viegli valkot uz āru. Montāžas platē jäievieto komplektāclja esośse gulmjas alz-bažni. Montāžas plati turlet pie griestiem atzimejiet urbūna vietas; Pievērsīt uzmanību kabelu izkārtojumuam griestios, izurbiet caurumus, ievletoljet dibelus.

Lai būtu iesējama slēgšana, tikla pieslēgumam ar vismaz divu džīslu kabeli jāiziet no patērātaja. Šajā noilūkā ar skruvgniezi iespējams izdut caurūmus gumijas aizbāžnos. Virsapmetuma vadu izlikšanai ir pare-dzētas divi ispedumi korpusa blendā 5. Tos ispe-jems vigeli izdut. Kad kabeli ir izvilkti cauri, montāzas plati var pieskrūvėt. Beigās atkal uzlieciet korpusa blendī 5 un nofiksē-jlet.

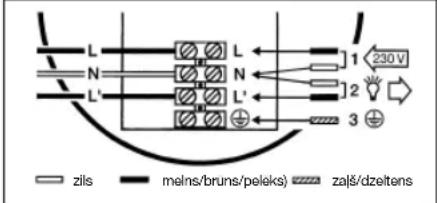

Elektrotikla pievadvada pieslēgums

Elektrotikla pievadvadu vei-

do 2 lidz 3 polu kabelis.

L = vadosals elektribas

vads (parasti meins, brūns uvi palāke)

bruns val p

N = hulles vads

(parasti ziis)

PE = iespejamais zeme-jums (zaļš/dzeltens) Šaubu gadijumā ar sprieg ma meritāju ir janosaka kabela dzīslas; pēc tam kabelis atkārtoti ir jātslēc no strāvas tikla. Spailes ir paredzētas tikla pievadam Strāvas vads (L) no augsā tiek iestiprināts pirmajā (skat. bultinū) un nulles vads (N) tiek iestiprināts otrājā spaile. Ja irčelī cu zaljais/dzeltenais aizsar-gvads, plevienojiet šī vada drāti tam paredzētajam apakšējam stiprinājumam

■ Patērētāja pievadvada pieslēqums

Patērētāja pievadvads (piem., galsmeklim) arī sastāv no 2 vai 3 polu kabela. Jāpieslēdz pie spallēm N un L'. Patērētāja strāvas vadu (melns vai brūns kabelis) piestipriniet spallei, kas apzimēta ar L'. Nulles vadītājs (zils kabelis) kopā ar strāvas piedvadva da nulles dzislu pieskrūvejiet ar N apzimetai spalei. lespējams rīcibā esošo zaļo/dzelteno zemējumu uzmontējiet pie apakšōjās spailes.

Svarigit Pieslēgumu sajaukšana velak izraisa issavlenojumu lerice val Jūsu sadales skapī. Šada gadijuma atkartoti jāidentificē un no jauna jāsavieno visi kabeli. Protams, tīkla pievadvadā var iemqntēt tīkla slēdzi IESLEGSANAI/ IZSLEGSANAI.

Norādījumi drošībai

Pimns veikt jebkādus darbus ar kustību ziņotāju, jāpārtrauc strāvas padeve tai!

■ Montāžas laikā pievienojamais elektrības vads nedrīkst atrasties zem sprieguma. Tādēl vispirms jāatslēdz elektrība un ar sprieguma testerl jāpārbauda, val sprieguma vais nav.

■ Sensorsa instalēšana nozīmē darōu ar elektrofikla spriegumu. Tā jāizpilda profesionāli, saskaņa ar VDE 0100. (D-VDE 0100, A)-ÖVE-EN 1, CH-SEV 1000).

Princips

Kustība ieslēdz gaismu, signā-lu un daudz ko citu. Jūsu komfortam, Jūsu drošībai.

Pie mājas durvīm, garāžā, uz terases vai automašinas novietnē, kāpnutelpā, noliktavā vai pagrabā, it visur šis

infrasarkano staru kustību zinotājs ir ātri uzmontējams un gātavs darbam.

IS 360 D TRIO, kas paredzëts uzstādīšanai pie griestiem, ir aprikots ar tris 120h pliroelektriskajlem sensoriem, kas uztver kustigu kermenu (cilveku, dzivnieku u. tml.) neredzamo siltuma starojumu.

Šadi uztvertais siltuma starojums tiek elektroniski pärveidots, un pieslęgtais paterėtajs (piemēram, galsmeklis) tlek ieslegts. Caur škeršliem, tadlem ka slenas jeb loga stikls, šis siltuma starojums

netiek atpazīts, tādejādi gais-meklis neieslēdzas. Ār tris piroelektrisko sensoru palīdzī-bu tiek nodrošināts 360° uztveres lenķis ar 180° atvēru-ma lenķi.

Sniedzarnība maks. 12 m

Svarīgi! Sensors visefektivāk uztvers kustibu, ja uzstadisiet lerici kustības vlrzlenā un ja sensora redzamību neierobežos škeršli (piemeram, koki, sienas u. tml.).

Funkcijas

Pēc tam, kad kustību zinotājs ir pieslēgts un piestiprināts,

iekārtu var ieslēgt. Pēc gre- dzena blendes ⓘ nonemšanas

lekārta piedāvā divas ieslēgšanas iespējas.

Izslēgsanās aizture (Laika iestatiśana) Pieslēgta gaismekja vēlamo degšanas ilgumu iespējams bez pakāpēm iestatīt robežās no apm. 10 sek. līdz maks. 15 min. iestatišanas skrūve pagriezta līdz atdurei pa kreisi ①: visisākais laiks apm. 10 s; iestatišanas skrūve pagriezta līdz atdurei pa labi ②: visilgā- kais laiks apm. 15 min.

(Rūpnīcas iestatijums IS 360 D TRIO ir visisākais laiks.) Lai iestatītu uztveršanas zonu un pārbaudītu sensora darbību, ieteicams iestatīt visīsāko laiku.

Aptumšošanas Iestatišana Kustibas žinotaja velamo reak- cijas slieksni iespējams bez pakāpēm Iestatīf rōbežās no 2 lidz 2000 luksiem. Iestatišanas skrūve pagriezta fidz atdurei pa kreisi 1: dienasgaismas režims apm. 2000 luksi. Iesta- tišanas skrūve pagriezta fidz atdurei pa labi 3: krēslas režims apm. 2 luksi.

(Rūpnicas iestatijums IS 360 D TRIO ir dienasgaismas režims.) Lai iestatītu uztveršanas zonu un pārbaudītu sensora darbību dienasgaismas apstakļos, letelcams iestatišanas skruvi iestatīt pa kreisi līdz atdurei.

Sniedzamības iestatīšana/justēšana

Ja gaismeklis tiek montets 2,5 m augstumā, tiek sasniegta maksimālā sensora sniedzamība – 12 m. Ja nepieciešams, uztveres lauku lespejams optimizēt. Komplektācijā ietilpstošas nosegblendes [8] kalpo nenoteikta skaita lēcas segmentu nosegšanai, t. i., individuālai sniedzamības samazinašanai.

Tadejädi tiek noversta kjudaina, auto, gājeju u. c. izraisīta ieslēgsanās vai mērktiecīgi parraudzītas riska zonas. Nosegblendes 6 iespejams atdalīt pa markētajām horizontālajām un vertikālajām linijām vai arī izgriezt ar škērēm [6]. Pēc gredzena blendes 2 nonemśanas, tās jāiestiprina sensorlecas augšēja zona.

Pec tam gredzena blende 2 jāuzsprauž atpakal, kā rezultā- tā nosegblendes 6 ir nostipri- nātas. Turklāt, pagriežot sen- sora korpusu par ± 10° 3, ies- pējama vēl precizāka uztveres lauka iestatīšana.

Sniedzamības iestatīšana/justēšana

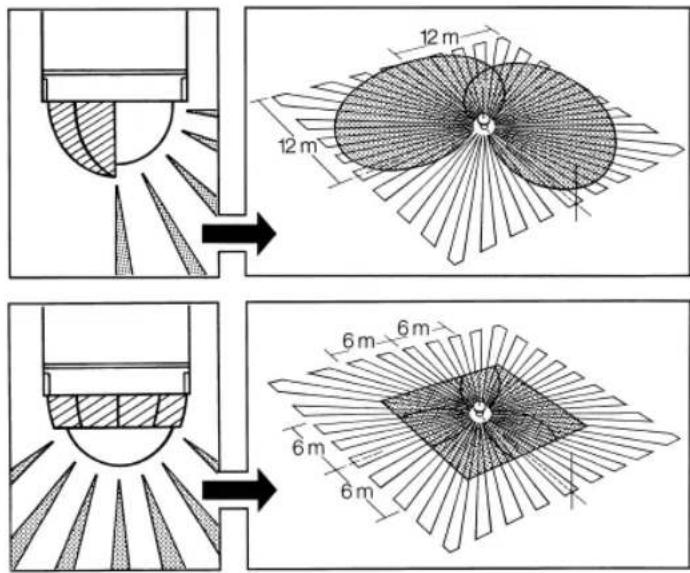

Sniedzamības iestatīšana/piemēri

1. Pieslēgums ar divdaļigo slēdzi manuālam un automātiskam režīmam
2. Pieslēgums ar malņas slēdzi ilgstošā apgaismojuma un automātikas režīmam Pozīcija I: automātikas režīms Pozīcija II: ilgstošā apgaismojuma manuālais režīms
   Uzmanību! Iekārtu izslēgt nav iespējams, lespējama Ir tikal izvēle starp pozīciju I un pozīciju II.

1) piem., 1–4 x 100 W kvēlspuldzes
2) paterētāji, apgaismojums maks. 1000 W (skat. Tehniskie dati)
3) IS 360 D TRIO pieslēguma spailes
4) internais ēkas slēdzis
5) internais ēkas dubultslēdzis, manuālais un automātikas režīms
6) internais ēkas maiņas slēdzis, automātikas un ilgstošā apgaismojuma režīms

Lietošana/kopšana

Kustības ziņotājs ir piemērots gaismas un signalizācijas slēgšanai. Ierīce nav piemērota speciālām pretielaušanās signalizācijām, jo tā nav nodrošināta ar priekšrakstos notelkto

aizsardzību pret apzinātu bojāšanu. Laika apstākli var ietekmēt kustību ziņotāja funkciju – spēcīgas vēja brāzmas, sniegs, lietus un krusa var izraisit klūdalnu leslēgšanos, jo

pēkšnas temperatūras maiņas nav iespējams atškirt no siltuma avotiem. Ja uztveršanas lēca [4] ir netīra, noslaukiet to ar mitru drānu (nelietojot tīrīšanas līdzekļus).

Darbības traucējumi

Traucējums Cēlonis Risinājums
Nav sprieguma.	■bojats drošinatajs, sensors nav ieslēgts■īssavienojums	■jauns drošinatajs, iesledziet tikla slēdzi; pārbaudiet vadu ar sprieguma testeri■pārbaudiet pieslēgumus
Sensorlampa neieslēdzas.	■dienas gaismas režimā, kreslas slieksnis iestatits nakts režimā■izdegusi spuldze■IZSLEGTS tikla sledzis■bojats drošinatajs■nav mērktiecīgi iestaīts uztveres lauks	■iestatiet no jauna■inomainiet kvēlspuldzes■iesledziet■jauns drošinatajs, pēc vajadzibas pārbaudiet pieslēgumu■Justējiet atkārtoti
Sensorlampa neizsledzas.	■Inepartraukta kustiba uztveres laukā■kāds cits gaismas avots atrodas uztveres laukā un temperatūras izmainųu dēļ iesledz gaismekli■durch den hausinternen Serienschalter auf Dauerbetrieb	■pārbaudiet lauku un pēc nepielešamības justējiet atkartoti, t.i., nosedziet■izmainiet lauku, t.i., nosedziet■idubulto slēdzi leslēdziet automātikas režimā
Pastāvīgl ieslēdzas un izsledzas.	■pieslēgts galsmeklis atrodas uztveres laukā■dzīvnieki kustas uztveršanas diapazona	■izmainiet diapazonu jeb nosedziet sensoru, palieliniet atstatumu■izmainiet diapazonu jeb nosedziet sensoru
Sensorlampa ieslēdzas, kad tai nebūtu jāieslēdzas.	■vējš uztveres laukā kustina kokus un krūmus■tiek uztvertas uz ielas esošās automašinas■nogaidītas temperatūras izmainas, negaisa (vēja, lietus, sniega) vai gaisa plūsmas no ventilatoriem, atvērtiem logiem dēļ	■izmainiet diapazonu jeb nosedziet sensoru■izmainiet diapazonu jeb nosedziet sensoru■izmainiet lauku, izmainiet montāzas vietu

Tehniskie dati Tehniskie dati

Izmārī: (A x G x P): 100 x 120 x 120 mm
Jauda:
	Kvēlspuldzes, maks. 1000 W pie 230 V AC
	Lumīnlscejōšas lampas, maks. 500 W pie cos φ = 0,5,induktivā slodze pie 230 V AC
	6 x maks. à 58 W, C ≤ 132 μFpie 230 V AC *1)
Barošanas spriegums: 230 - 240 V, 50 Hz
Uztveres lenķis: 360h ar 180h atvēruma lenķi
Sensora grozāmības amplitūda: detallzēta justešana ± 10 °
Sniedzamība: maks. 12 m (elektroniski stabilizēta)
Laika lestatišana: 10 sek. – 15 mln.
Krēslas slickšņa iestatišana: 2 – 2000 luksi
Alzsardzības klase: IP 54
Elektroizolācijas drošības klase: II
Temperatūras amplitūda: -20 °C lidz +50 °C

¹ Luminiscējošās lampas, energiju taupošās spuldzes, LED lampas ar elektronisku balastu (visu pieslēgto balastu kopējā kapacitāte atrodas zem dotās vērtības).

CE Atbilstības deklarācija

Šis produkts atbilst
- Zemsprieguma direktivas 2006/95/EK.
- Elektromagnētiskās savietojamības direktīvas 2004/108/EK prasībām.

Darbības garantija

Šis STEINEL ražojums ir izga- tavots ar vislielako rupibu, ťa darbiba un drošiba parbaudita atbilstoši spēkā esošiem normaṭiviem, un noslēgumā veikta izlases veida kvalitātes kontrole.

STEINEL garantõ nevainojamas ipašišas un darbibu. Garantijas laiks ir 36 mēneši un stājas spēkā ar pārdošanas dienu lietotājam. Mēs novēršam trūkumus, kuri radušies materiālu vai rūpnīcas klūdu dēl, garantijas serviss ietver sevi bojāto daļu remontu vai apmainų pēc mūsu izvēles.

Garantijas serviss neattiecas uz nodilumam paklauto dalu bojajumiem, ka ari uz bojajumiem un trukiumiem, kuri radušies nelietpratigas lietošanas vai apkopes, ka ari kritiena rezultātā. Garantijas saistības neattiecas uz citiem objektiem, kas varetu tikt bojati ierićes daribbas rezultātā. Garantija ir spēkā tikai tad, ja ieriće neizjauktā veidā kopā ar rēkinu vai kases ēeku (pirkuma datums un pārdevija zimogs), kārtigi iesainota tik nosūtita attiecigajai servisa dalai vai pirmo 6 mēnošu laikā nodota atpakal pārdevijam.

Remonta serviss: Pec garantijas laika beigām vai tadu bojājumu gadījuma, uz kuriem neattiecas garanti-jas pieprasījums, vērsieties tuvākajā klientu apkalpośanas centrā, lai novērstu bojājumus
