Toote tüüp	Liikumisandur (PIR)
Bränd	Steinel
Mudel	ST 602611
Tuvastustehnoloogia	Passiivne infrapuna (PIR)
Tuvastusulatus	Kuni 12 m (reguleeritav)
Tuvastusnurk	180°
Paigalduskõrgus	Soovitatav 2,5 m
Toiteallikas	230 V AC, 50 Hz
Energiatarve	0,5 W (ooterežiim)
Aja seadistus	5 s kuni 15 min (reguleeritav)
Ümbritseva valguse reguleerimine	Reguleeritav (2-2000 luksi)
Tundlikkuse reguleerimine	Jah (potentsiomeetri abil)
Mõõtmed (K x L x S)	110 x 80 x 65 mm
Kaal	0,15 kg
Kaitsetase	IP44 (veepritsmete eest kaitstud)
Töötemperatuuri vahemik	-20 °C kuni +40 °C
Sertifikaadid	CE, RoHS
Paigaldustüüp	Seina- või laepind
Hooldus	Puhasta kuiva lapiga; vältida lahusteid
Ohutus	Enne puhastamist või paigaldamist ühendage toide
Varuosad saadaval	Anduri lääts, kinnitusklamber
Parandatavus	Vahetatav PIR-anduri moodul

Korduma kippuvad küsimused - ST 602611 STEINEL

Kuidas reguleerida tuvastusulatust Steinel ST 602611 seadmel?

Tuvastusulatust saab reguleerida seadmel oleva potentsiomeetri abil, mis on tavaliselt märgistatud 'Range'. Keera seda päripäeva suurendamiseks ja vastupäeva vähendamiseks. Maksimaalne ulatus on 12 m.

Mida teha, kui liikumisandur põhjustab valehäireid?

Valehäireid saab vähendada tundlikkuse reguleerimisega, tagades, et andur ei ole suunatud soojusallikate või liikuvate objektide (nt puude) poole. Samuti kontrollige ümbritseva valguse seadistust ja vajadusel vähendage viivituse aega.

Kas ST 602611 on kasutatav välitingimustes?

Jah, selle IP44 kaitseaste tähendab, et see on veepritsmete eest kaitstud ja sobib kasutamiseks väljas räästa all või varjatud aladel. Vältige otsest kokkupuudet vihmaga.

Mis on selle liikumisanduri tuvastusnurk?

Steinel ST 602611 tuvastusnurk on 180 kraadi, hõlmates laia ala seadme ees.

Kuidas seadistada valguse põlemise aega?

Aja viivitust saab reguleerida 'Time' potentsiomeetriga vahemikus 5 sekundit kuni 15 minutit. Keerake päripäeva pikema viivituse jaoks.

Mida tähendab LED-indikaator?

Vilkuv LED soojenemise ajal näitab, et seade initsialiseerub (tavaliselt 30-60 sekundit). Pidev LED (kui see on olemas) võib näidata tuvastust; vaadake oma mudeli üksikasjade jaoks käsiraamatut.

Kuidas puhastada liikumisandurit?

Kasutage läätse ja korpuse pühkimiseks pehmet, kuiva lappi. Ärge kasutage vett, lahusteid ega abrasiivseid puhastusvahendeid. Enne puhastamist ühendage alati toide.

Millist toiteallikat vajab ST 602611?

See vajab 230 V AC, 50 Hz. Tagage nõuetekohane paigaldus kvalifitseeritud elektriku poolt, et vältida elektrilööki.

Kuidas paigaldada liikumisandurit?

Paigaldage 2,5 m kõrgusele stabiilsele seinale või lakke. Ühendage juhtmed (L, N ja lülitatav koormus) vastavalt juhendis olevale skeemile. Kinnitage kruvidega ja reguleerige seadistused pärast sisselülitamist.

Kas ma saan anduri rikke korral välja vahetada?

Jah, PIR-anduri moodul on vahetatav. Varuosade saamiseks võtke ühendust Steineli klienditeenindusega. Enne vahetamist ühendage toide.

KASUTUSJUHEND ST 602611 STEINEL

Installatsioon IS 360 D TRIO

Tähelepanu: Montaaž tähendab vörguühenduse loomist. 230 V on eluhtlik! Selleks lülitage esmalt elektrivool välja ja kontrolli- ge pingetestri abil pingeva- badust. Sensor installerim- misel on tegemist tööga vörgupingel: seda tuleb soetõttu toestada vastavalt VDE 0100. Palun pidage sll- mas, et likumisandur tuleb kaitsta vähemalt 10 A juht- mekaitsülütiga. Montaaži- koht peaks olema telsest valgustist vähemalt 50 cm eemal, sest soojusikirgus võlb põhjustada süsteemi tõölerakendurnist. Esmalt tuleb korpusesirm kerge vajutusega mölemale süvendile ja samaaegse vastupävea keeramisega allapoole maha tömmata. Keerake siis kruvikeerajaga mölemad kinnituskruvid i lahti (vasakule) ja tömmake montaaziplaat maha. Arge vabastage sisemist juht- mestust ridaklemmi külge, vaid võtke klemm kerge tömbega välja. Pange kaas- sasolev kummikork montaaziplaadi sisse. Hoidke montaaziplaati vastu lage ja märkige puuravad; põörake tähelepanu juhtmete vedamisele laes, puurige avad, paigaldage tüüblid. Lülitus- protseduuri teostamise või- maldamisiseks tuleb vörgu- ühendus vähemalt kahe- soonelise kaabliga tarbija juurde välja viia.

Selleks saab kummikorgid kruvikeerajaga läbi torgata. Pindpaigaldusjuhtmestuse jaoks on korpusesirmis 5 nähtud ette kaks stantsitud väljalõiget. Need saab ker-gesti läbi torgata. Kui kaab- lid on läbi viidud, siis saab montaažiplaadi külge kruvi-da. Lõpuks tömmake kor-pusesirm [1] taas peale ja flkseerlge.

Vörgutoitejuhtme ühendamine

Vörgutoltejuhe koosneb 2- kuni 3-soonelisest kaablist.

L = voolu juhtiv juht (enamasti must, pruun või hall)

N = null|uht

PE = (tavaliselt sinine) võimalik kaitsejuht (roheline/kollane)

Kahtluise korral tuleb kaablid pingetestriga identifit-seeridä; seejärel lüllitage taas pingevabaks. Ridaklemmid on vörgutoitejuht-me jaoks. Voolu juhtiv juht (L) läheb ülait esimesse (vt noolt) ja nulljuht (N) teise klemmi külge. Kui on olemas roheline/koilane kaitsejuht, siis ühendage ta selleks ettenähtud alumise klemmi külge.

Tarbija toitejuhtme ühendamine

Tarbija toitejuhe (nt valgusti juurde) koosneb samuti 2-kuni 3-soonelisest kaablist. See ühendatakse klemml-dega N ja L'. Tarbija voolu juhtiv juht (must või pruun kaabel) monteeritakse L'-ga tähistatud klemmi külge. Nulljuht (slnne kaabel) ühendatakse koos võrgutoitejuhtme nulljuhiga N-ga tähistatud klemmi külge. Voimalik ole-masolev roheline/kollane kaitsejuht monteeritakse alumise klemmi külge.

Tähtis: Uhenduste omavaheline äravahetamine põhjustab seadmes või kaltsmekarbis lühise. Sel juhul peate üksikud kaablid veelkord identifitseerima ja uuesti külge ühendama. Vörgutoitejuhtmesse võib olla iseenesestmõistetavalt monteentud SISSE ja VÄLJA lülitamiseks võrgulüiti.

Ohutusjuhised

Katkestage enne kõiki töid liikumisanduri kallal pingetoide!

Montaažil peab olema külge ühendatav elektrijuhe pingevaba. Seepärast lülitage esmalt elektrivool välja ja kontrollige pingetestriga pingevabadust.

■ Sensori installeerimisel on tegemist tööga vörgupingel. Seda tuleb seetöttu teostada vastavalt VDE 0100. (D-VDE 0100, A-ÖVE-EN 1, CH-SEV 1000).

Põhimõte

Liikumine lülitab valgustust, alarmi ja palju muud. Teie mugavuse ja ohutuse huvides.

Ükskõik, kas majauks, garaaž, terrass, auto varikatus, trepi-koda, laoruum või kelder, infrapuna-liikumisandur on

kiiresti kõikjale monteeritav ja kasutusvalmis.

IS 360 D TRIO on varustatud kolme 120° pürosensoriga, mis tuvastavad likuvate kehade (inimesed, loomad jne) nähtamatut soojuskiirgust.

Nii tuvastatud soojuskilirgus muundatakse elektrooniliselt ning külge ühendatud tarbija (nt valgusti) lülltatakse sisse. Läbi takistuste nagu nt müüride või klaaslde

soojuskilirgust ei tuvastata, seega ei järgne ka lülitust. Kolme pürosensori abil saavutatakse tuvastusnurk 360h avatusnurgaga 180h.

Tuvastuspiirkond u 350 m²

Tööraadius max 12 m

Tähtis: Liikumise usaldusväärseima tuvastamise saavutate slls, kul seade monteeritakse või joondatakse välja kõndimise suunas küljele ja takistused (nagu nt puud, müürid) ei piira vaadet.

Funktsioonid

Pärast liikumisanduri külgeühendamist ja kinnitamist saab seadme sisse lülitada.

Seadmel on pärast röngassirmide [2] mahatömbamist saadaval kaks sisselülitamis-

völimalust.

Väljalūlitusviivitus (aja seadmine) Külgeühendatud lambi soovitud sisselūlitusaega on võimalik sujuvalt vahemikus u 10 sek kuni max 15 min seadistada. Vasakus lõppasendis [L] seadekruvi tähendab lühimat aega u 10 sek, paremas lõppasendis [S] seadekruvi tähendab pikimat aega u 15 mln.

(IS 360 D TRIO on seadistatud tehasest tarnimisel lühimale ajale.) Liikumisanduri tuvastuspiirkonna ja talitlustesti seadistamisel soovitatakse seadistada lühim aeg.

Hämaruse seadmine Likumisanduri soovitud raken- dumisläve on võimalik sujuvalt vahemikus u 2 lx kuni 2000 lx seadistada. Vasakus löpp- asendls 1 seadekruvi tähen- dab päevavalgusrežiimi u 2000 lx. Paternas löppasendis 6 seadekruvi tähendab hämarusrežiimi u 2 lx.

(IS 360 D TRIO on seadistatud tehasest tarnimisel lühimale ajale.) Liikumisanduri tuvastuspiirkonna ja talitlustesti seadistamisel soovitatakse seadistada lühlm aeg.

Tööraadiuse seadmine/häälestamine

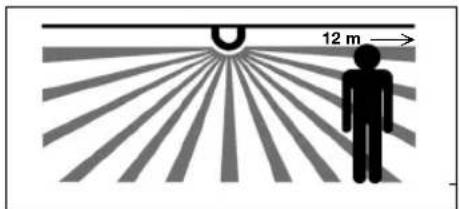

Eeldatava 2,5 m montaažikõrguse korral on sensori maksimaalne tööraadius kuni 12 m. Tuvastuspiirkonda on võimalik vastavalt vajadusele optimaalselt seadistada. Kaasasolevad kattesirmid on ette nähtud suvalise arvu läätsesegmentide ärakatmiseks, et tööraadiust individuaalselt lühendada.

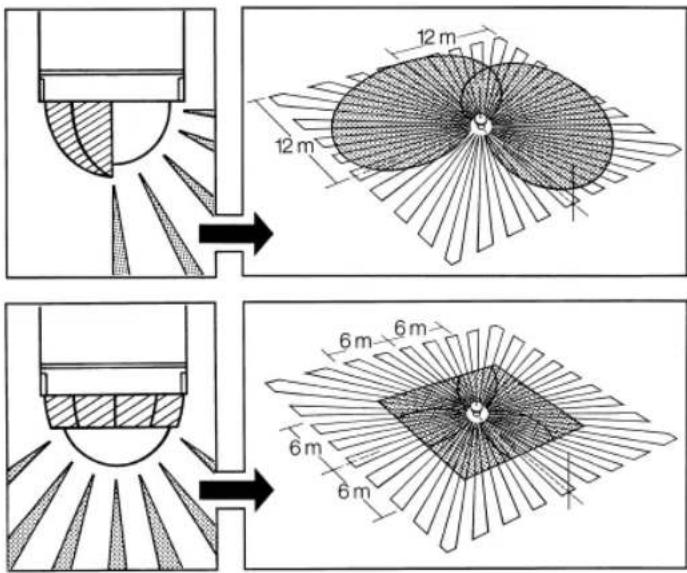

Seeläbi välistatakse nt autodest, möödakäijatest vms tingitud väärlilitusi vöi teostatakse ohukohtade suunatud järelevalvet. Kattesirme ③ on vöimalik mööda eelsoonitud jaotisi vertikaalselt ja horisontaalselt murda vöi kääridega löigata ⑥. Pärast röngassirmi ⑦ mahatömbamist tuleb need sensorilläätse ülemisse plirkonda kinnitada. Seejärel tuleb

röngassirm 2 taas peale pista, millega ankurdatakse kattesirmid 6 püsivalt. Sensori kor- pust ± 10 3 vörra pöörates on peale selle võimalik peenhää- lestust teostada.

Tööraadiuse seadmine/häälestamine

Tööraadiuse seadmine/näited

Ühendamisnäited

1. Olemasoleva nulljuhita valgusti 2. Olemasoleva nulljuhiga valgusti

1. Ühendus jadalūliti kaudu käsi- ja automaatrežilmi jaoks
2. Ühendus veksellüliti kaudu püsivalgustus- ja automaatrežiimi jaoks Asend I: automaatrežiim Asend II: käsirežiim, püsivalgustus
   Tähelepanu: seadme väljalülitamine pole võimalik, vaid üksnes valikrežim asendi I ja asendi II vahel.

1) Nt 1-4 x 100 W hõöglambid
2) Tarbija, valgustus max 1000 W (vt tehnilisi andmeid)
3) IS 360 D TRIO ühendusklemmid
4) Majasisene lūliti
5) Majasisene jadalūliti, käsitsi, automaatika
6) Majasisene veksellüliti, automaatika, püsivalgustus

Käitamine/hoolitsus

Liikumisandur sobib valgustuse ja alarmi lülitamiseks. Sea-de ei sobi kasutamiseks spetsiaalsetes sissemurdmisvastastes alarmseadmetes, sest tal puudub selleks nõutav sabotaažikaltse. Ilmastikutingl-

mused võivad mõjutada liikumisanduri talitlust, tugevad tuulepuhanguud, lumi, vihm ja rahe võivad põhjustada väärlülitusi, sest järske temperatuurikõikumisi pole võlmallk soojusallikatest eristada.

Tuvastusläätse [4] vöib määr- dumise korral niiske lapiga (ilma puhastusvahendita) puhastada.

Talitlusrikked
Rike Pôhjus Kôrvaldamine

Pinge puudub	■Kaitse defektne, sisse lülitarnata■Lühis	■Uus kaitse, lülitage vörgulülti sisse, kontrollige juhet pingetestriga■Kontrollige ühendusi
El lülitu sisse	■Päevarežiimi puhul paikneb hämaruseseadistus öörežilmil■Hööglamp defektne■Vörgulülti VÄLJAS■Hööglamp defektne■Tuvastuspiirkond pole suunatult seadistatud	■Seadistage uuesti■Vahetage hööglamp■Lülitage sisse■Uus kaitse, vajaduse korral kontrollige ühendust■Häälestage uuesti
El lülitu välja	■Pidev liikumine tuvastuspiirkonnas■Lülitatav valgusti paikneb tuvastuspiirkonnas ja lülitub temperatuurimuutuse töttu uuesti■Majasisese jadalülti töttu kestevrežlim	■Kontrollige piirkondaja häälestage vajadusel uuesti või katke kinni■Muutke või katke piirkond kinni■Jadalülti automaatikale
Lülitub alati SISSE/VÄLJA	■Lülitatav valgusti paikneb tuvastuspiirkonnas■Loomad liiguvad tuvastuspiirkonnas	■Seadke piirkond ümber või katke kinni, suurendage vahemaad■Seadke piirkond ümber või katke kinni
Lülitub soovimatuit sisse	■Tuul liigutab tuvastuspiirkonnas puid ja põõsaid■Seade registreerib autosid tänava■Äkiline temperatuurimuutus Ilmastiku töttu (tuul, vihm, lumij või ventilaatoritest, avatud akendest pärit heit-õhk tuvastuspiirkonnas	■Seadke piirkond ümber või katke kinni■Seadke piirkond ümber või katke kinni■Muutke piirkonda, muutke montaažikohta

Tehnilised andmed
Mõõtmed (K x L x S) 100 x 120 x 120 mm

Voïmsus:
	hõõglambda, max 1000 W 230 V AC juures
	luminfoortorud, max 500 W cos φ = 0,5 puhul,Induktilvne koormus 230 V AC juures
	6 x à 58 W, C ≤ 132 μF
	230 V AC juures *1)

Vörguühendus: 230 – 240 V, 50 Hz
Tuvastusnurk: 360° avatusnurgaga 180°
Sensori pööramispiirkond: peenhäälestus ± 10h
Tööraadius: max 12 m (elektrooniliselt stabiliseeritud)
Aja seadmine: 10 sek - 15 min
Hämaruse seadmine: (2 - 2000 lx)
Kaitseliik: IP 54
Kaitseklass: II
Temperatuurivahemik: -20 °C kuni +50 °C
*1) Luminofoorlambid, energiasäästulambid, elektroonilise eellülitusseadmega LED-valgustid (köigi külgeühendatud eellülitusseadmete kogumahtuvus alla esitatud väärtuse).

CE Vastavusdeklaratsioon

Antud toode vastab
- madalpingedirektiivile 2006/95/EÜ
- EMC direktiivile 2004/108/EU

Talitlusgarantii

STEINELi toode on valmistatu sud ruimila hoolikusega, on tailituslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning läbinud seejärä pistelise kontrolli. STEINEL annab garantii toote laitmatu kvaliteedl ja töökorras oleku kohta. Garantiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvigadest tulenovad puudused, garantiijuntumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame mele.

Garantii ei kehti kuluvate osade ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või oskamatu hoolduse ega purunemise kohta kukkumise tagajärjel. Edasised võõrese-metele põnjustatud järgkahjud on välistatud. Garantiiremonti tehakse ainult siis, kui lahtivõtmata seade saaketakse koos kassatskei või arvega (ostmise kuupäev ja kaupluse tempel), ja korralikult pakituna vastavasse teeninduspunkti või tagastatakse esimese 6 kuu jooksul kauplusse.

Remonditeenindus: Pärast garantiiaja löppu või puuduste korral, millele garanti i ei kehti, küsige parandamis- võimaluste kohta lähimast teenindusjaamast järele.
