LIETOŠANAS INSTRUKCIJA ZCK55211XA ZANUSSI

Drošības informācija 2
Drošības norādījumi.3____
Izstrādājuma apraksts 6____
Pirms pirmās lietošanas reizes 7____.
Plīts virsma – izmantošana ikdienā 8 ____
Plits virsma - padomi un ieteikumi 9____
Plīts virsma – kopšana un tīrīšana.10 ____
Cepeškrāsns - izmantošana ikdienā____10

Cepeškrāsns - pulksteņa funkcijas_11____
Cepeškrāsns - piederumu lietošana_11__
Cepeškrāsns - padomi un ieteikumi 13_
Cepeškrāsns – kopšana un tīrīšana 19__
Problēmrisināšana 21____
Uzstādīšana, 22
Energoefektivitäte.27____

Izmainu tiesības rezervētas.

⚠️ Drošības informācija

Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet pievienotos norādījumus. Ražotājs neatbild par bojājumiem, ko radījusi ierīces nepareiza uzstādīšana vai lietošana.

Saglabājiet šos norādījumus ierīces tuvumā turpmākām uzziņām.

Bērnu un nespējīgu cilvēku drošība

BRĪDINĀJUMS!

Nosmakšanas, savainošanās vai pastāvīgas invaliditātes risks.

• Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām, vai pieredzes un zināšanu trūkumu atbildīgās personas uzraudzībā vai, ja tie ir apmācīti par ierīces drošu lietošanu un izprot potenciālos riskus.
• Neļaujiet bērniem rotaļāties ar ierīci.
• Glabājiet iesainojuma materiālus bērniem nepieejamās vietās.
• Neļaujiet bērniem un dzīvniekiem tuvoties ierīcei tās darbības vai dzesēšanas laikā. Pieejamās sastāvdaļas ir karstas.
• Tīrīšanu un lietotāja veikto apkopi nedrīkst veikt bērni bez uzraudzības.

Vispārīgi drošības norādījumi

- Tikai kvalificēta persona drīkst uzstādīt ierīci un nomainīt vadu.

• Nelietojiet ierīci ar ārēju laika slēdzi vai atsevišku tālvadības sistēmu.
  • Gatavojot uz plīts ēdienu ar taukiem vai ellu bez pieskatīšanas, var izcelties ugunsgrēks.
• Nemēginiet dzēst uguni ar ūdeni, bet izslēdziet ierīci un apsedziet liesmu, piemēram, ar vāku vai ugunsdrošības segu.
• Neturiet priekšmetus uz plīts virsmām.
• Netīriet ierīci ar tvaika tīrītāju.
• Nenovietojiet uz plīts virsmas metāla priekšmetus, piemēram, nažus, dakšas, karotes un vākus, jo tie var sakarst.
• Pirms atvēršanas noslaukiet no vāka izlijušo šķidrumu. Pirms vāka aizvēršanas ľaujiet plīts virsmai atdzist.
• Ierīces iekšpuse darbības laikā sakarst. Nepieskarieties sildelementiem ierīces iekšpusē. Vienmēr izmantojiet cepeškrāsns cimdus, izņemot vai ievietojot papildpiederumus vai cepeškrāsns traukus.
• Pirms apkopes veikšanas atvienojiet strāvas padevi.

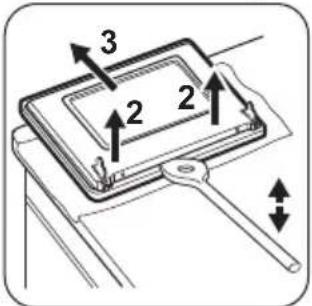

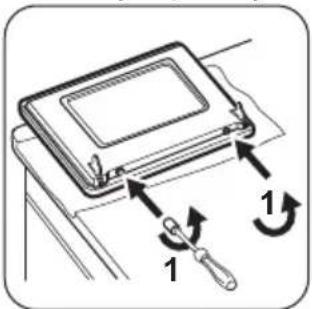

• Pirms lampas mainišanas pārliecinieties, vai ierīce ir izslēgta, lai neizraisītu elektrošoku.
• Stikla durvju tīrīšanai neizmantojiet raupjus, abrazīvus tīrīšanas līdzekļus vai asus metāla skrāpjus, jo tie var saskrāpēt virsmas, un tādējādi stikls var saplīst.
• Ja elektrības padeves vads ir bojāts, lai izvairītos no nelaimes gadījumiem, to jānomaina ražotājam, autorizētajam servisa centram vai kvalificētam speciālistam.
  • Lai izņemtu plauktu balstus, vispirms pavelciet plauktu balsta priekšu un tad aizmuguri nost no sānu sienām. Uzstādiet plauktu balstus, veicot iepriekšminētās darbības pretējā secībā.

Drošības norādījumi

Šī ierīce ir piemērota šādiem tirgiem:

LVLT

Uzstādīšana

BRĪDINĀJUMS!

lerīci drīkst uzstādīt tikai kvalificēta persona.

- Noņemiet visu iepakojumu.

• Neuzstādiet un nelietojiet bojātu ierīci.
• levērojiet kopā ar ierīci piegādātās uzstādīšanas norādes.
• levērojiet piesardzību, pārvietojot ierīci, jo tā ir smaga. Vienmēr lietojiet aizsargcimdus.
• Nevelciet ierīci aiz roktura.
• Virtuves mēbeles un ierīces iebūvēšanai paredzētajam atvērumam jābūt piemērotā lielumā.
• Nodrošiniet starp blakus uzstādītām ierīcēm piemērotu attālumu.
• Pârbaudiet, vai ierîce uzstādīta zem un pie drošām ietaisēm.
• Ierīces daļas vada strāvu. Novietojiet ierīcei apkārt mēbeles, lai novērstu pieskaršanos bīstamajām daļām.
• lerīces sāni jānovieto pret vienāda augstuma ierīcēm vai mēbelēm.
• Nenovietojiet ierīci uz pamatnes.
• Neuzstādiet ierīci blakus durvīm vai zem logiem. Tas jāievēro, lai, atverot durvis vai logu, nenokristu ēdiena gatavošanas trauki.
• Pārliecinieties, vai ir ierīkoti stabilizatori, lai novērstu ierīces apgāšanos. Skatiet sadaļu "Uzstādīšana".

Elektriskie pieslēgumi

BRĪDINĀJUMS!

Var izraisīt ugunsgrēku un elektrošoku.

• Elektrības padeves pieslēgšana jāveic sertificētam elektrikim.
• lerīce jābūt iezemētai.
• Pārliecinieties, ka informācija uz tehnisko datu plāksnītes atbilst jūsu elektrosistēmas parametriem. Ja neatbilst, sazinieties ar elektriki.
• Vienmēr izmantojiet pareizi uzstādītu, drošu kontaktligzdu.
• Nelietojiet daudzkontaktu adapterus vai pagarinātājus.

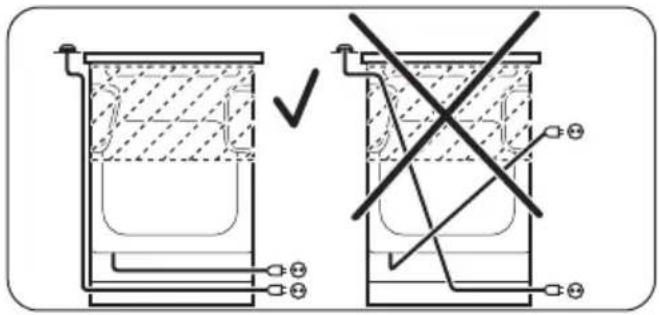

• Neļaujiet strāvas kabeļiem saskarties ar ierīces durvīm vai atrasties to tuvumā, it īpaši, ja durvis ir karstas.
• Dalas, kas nodrošina aizsardzību pret elektrošoku no strāvu vadošiem un izolētajiem elementiem, jānostiprina tā, lai tos nevarētu nonemt bez instrumentiem.

• Pieslēdziet kontaktspraudni kontaktligzdai tikai uzstādīšanas beigās. Pārbaudiet, vai pēc uzstādīšanas kontaktspraudnim var brīvi pieklūt.

• Ja kontaktligzda ir valīga, neievietojiet tajā kontaktspraudni.

• Nekad neatslēdziet ierīci no tīkla, velkot aiz barošanas kabeļa. Vienmēr velciet aiz spraudkontakta.
• Ir jāizmanto atbilstošas izolācijas ierīces: automātslēdžiem, drošinātājiem (no turētājiem izskrūvējamiem drošinātājiem), zemējuma noplūdes automātslēdžiem un savienotājiem.
• Elektroinstalācijā jābūt izolācijas ierīcei, kas ľauj atvienot ierīci no visiem elektrotīkla poliem. Izolācijas ierīcē atstarpei starp kontaktiem jābūt vismaz 3 mm.
• Pilnībā aizveriet ierīces durvis pirms kontaktspraudņa ievietošanas elektrotīkla kontaktligzdā.

Gāzes piegādes pieslēgšana

• Gāzes pieslēgšanu var veikt kvalificēts specialists.
• Pirms uzstādīšanas pārliecinieties, ka piegādātās gāzes parametri (gāzes veids un spiediens), kā arī ierīces regulēšanas nosacījumi ir atbilstoši.
• Pārliecinieties, vai ap ierīci notiek gaisa cirkulācija.
• Informācija par gāzes piegādi atrodama uz tehnisko datu plāksnītes.
• Šī ierīce nav pievienota sadegšanas produktu nosūknēšanas iekārtai. Pārliecinieties, lai ierīces pieslēgšana notiktu atbilstoši spēkā esošiem uzstādīšanas noteikumiem. Pievērsiet uzmanību atbilstošajām prasībām attiecībā uz ventilāciju.

Pielietojums

BRĪDINĀJUMS!

Pastāv traumu vai apdegumu gūšanas risks. Pastāv elektriskās strāvas trieciena risks.

• Izmantojiet šo ierīci tikai mājsaimniecībā.
• Nemainiet šīs ierīces specifikācijas.
• Pārliecinieties, vai ventilācijas atveres nav blokētas.
• Neatstājiet ieslēgtu ierīci bez uzraudzības.
• Atslēdziet ierīci pēc katras lietošanas reizes.

• Atverot ierīces durvis, kad tā tiek lietota, rīkojieties uzmanīgi. Var izplūst karsts gaiss.

• Nedarbiniet ierīci ar mitrām rokām vai, ja tā saskaras ar ūdeni.

• Nelietojiet ierīci kā darbvirsmu vai uzglabāšanai paredzētu virsmu.

BRĪDINĀJUMS!

Pastāv ugunsgrēka vai sprādziena risks.

• Uzkarsēti tauki un ellā var radīt uzliesmojošu tvaiku. Gatavojot ar taukvielām un ellū, netuviniet tām atklātu liesmu vai sakarsētus priekšmetus.
• Tvaiki, kurus izdala loti karsta ella, var izraisit spontānu aizdegšanos.
• Izlietota ellà, kas satur ëdiena atliekas, var izraisīt ugunsgrēku pie zemākas temperatūras nekā ellà, kas tiek lietota pirmo reizi.
• Neievietojiet ierīcē, neturiet tās tuvumā vai uz tās viegli uzliesmojošas vielas vai ar viegli uzliesmojošām vielām piesūcinātus priekšmetus.
• Neļaujiet dzirkstelēm un atklātai liesmai saskarties ar ierīci, kad atverat durvis.
• Atveriet ierīces durvis uzmanīgi. Alkoholu saturošu sastāvdaļu lietošana var radīt spirta un gaisa maisījumu.

BRĪDINĀJUMS!

Pastāv ierīces bojājumu risks.

• Lai emalja nesaplaisātu un nezaudētu krāsu:
  – neievietojiet cepeškrāsns traukus vai citus priekšmetus nepastarpināti uz ierīces grīdas;
  – nelejiet ūdeni karstā ierīcē;
• neatstājiet ierīcē mitrus traukus un produktus pēc gatavošanas beigām;
  – izņemot vai uzstādot piederumus, rīkojieties uzmanīgi.
• Emaljas krāsas maina neietekmē ierīces darbību. Garantijas likumdošanas izpratnē tas nav defekts.
• Gatavojot mitras kūkas, izmantojiet dziļo cepešpannu. Augļu sulas var atstāt nenotīrāmus traipus.
• Nenovietojiet karstus ēdiena gatavošanas traukus uz vadības panela.
• Ėdiena gatavošanas laikā neļaujiet Ėdiena gatavošanas traukiem izvārīties tukšiem.

• Sargieties, lai uz ierīces neuzkristu nekādi priekšmeti un ēdiena gatavošanas trauki. Tā var sabojāt virsmu.

• Neieslēdziet sildriņķus, ja uz tiem novietots tukšs ēdiena gatavošanas trauks, vai bez ēdiena gatavošanas trauka.

• Nenovietojiet alumīnija foliju nepastarpināti uz ierīces grīdas.
• Ėdiena gatavošanas trauki, kas izgatavoti no čuguna vai alumīnija lējuma, vai kuru apakša ir bojāta, var saskrāpēt. Pārvietojot šādus priekšmetus pa plīts virsmu, vienmēr paceliet tos.
• Nodrošiniet labu ventilāciju telpā, kurā tiek uzstādīta ierīce.
• Izmantojiet tikai stabilus, degliem atbilstošas formas un diametra ēdiena gatavošanas traukus.
• Pārliecinieties, vai ātri pagriežot regulatoru no maksimālā līdz minimālajam stāvoklim, deglī nenodziest liesma.
• Izmantojiet tikai piederumus, kas iekļauti ierīces komplektācijā.
• Neuzstādiet liesmas kliedētājus uz degliem.
• Šī ierice paredzēta tikai ēdiena gatavošanai. To nedrīkst lietot citiem nolūkiem, piemēram, telpu apsildei.

Apkope un tīrīšana

BRĪDINĀJUMS!

Pastāv savainojumu un ierīces aizdegšanās un bojājumu risks.

• Pirms apkopes izslēdziet ierīci. Atvienojiet kontaktdakšu no kontaktligzdas.
• Pārliecinieties, vai ierīce ir auksta. Pastāv risks, ka stikla paneli var ieplīst.
• Ja durvju stikla paneli tiek bojāti, nomainiet tos nekavējoties. Sazinieties ar servisa centru.
• Nonemot durvis no ierīces, rīkojieties uzmanīgi. Durvis ir smagas!
• Regulāri tīriet ierīci, lai novērstu virsmas materiāla sabojāšanos.
• Cepeškrāsnī atlikušās taukvielas vai pārtikas atliekas var izraisīt ugunsgrēku.
• Tīriet ierīci ar mitru, mīkstu drānu. Izmantojiet tikai neitrālus mazgāšanas līdzekļus. Neizmantojiet abrazīvus izstrādājumus, abrazīvus sūkļus, škīdinātājus vai metāla priekšmetus.
• Ja lietojat cepeškrāsns tīrīšanai paredzētus aerosolus, ievērojiet ražotāja drošības norādījumus, kas atrodami uz iepakojuma.
• Netīriet katalītisko emaljas pārklājumu (ja tāds ir) ar jebkāda veida tīrīšanas līdzekli.

- Nemazgājiet degļus trauku mazgājamajā mašīnā.

Vāks

• Nemainiet vāka specifikāciju.
- Regulāri tīriet vāku.
- Neveriet vāku, ja uz virsmas ir šlaksti.
- Pirms vāka aizvēršanas izslēdziet visus deglus.
- Aizveriet vāku tikai tad, kad plīts virsma un cepeškrāsns ir pilnībā atdzisušas.
- Sakarsis stikla vāks var saplīst (ja tāds ir).

lekšējais apgaismojums

- Šajā ierīcē izmantotā spuldze vai halogēna spuldze paredzēta tikai mājsaimniecības ierīcēm. Nelietojiet to telpu apgaismošanai.

Izstrādājuma apraksts

Kopskats

BRĪDINĀJUMS!

Pastāv risks gūt elektrošoku!

• Pirms lampas nomaiņas atvienojiet ierīci no elektrotīkla.
• Izmantojiet tikai tādu pašu specifikāciju lampas.

lerīces utilizācija

BRĪDINĀJUMS!

Pastāv savainošanās vai nosmakšanas risks.

• Sazinieties ar vietējo pašvaldību, lai noskaidrotu, kā pareizi atbrīvoties no ierīces.
• Atvienojiet ierīci no elektropadeves.
• Nogrieziet strāvas kabeli un izmetiet to.
• Izņemiet durvju aizturi, lai novērstu bērnu vai dzīvnieku ieslēgšanu ierīcē.
• Saplaciniet ārējās gāzes caurules.

1 Plits virsmas regulatori
2 Laika atskaites taimera regulators
3 Temperatūras regulators
4 Temperatūras lampa/simbols/indikators
5 Cepeškrāsns funkciju regulators
6 Sildelements
7 Lampa
8 Ventilators
9 Iznemams plaukta atbalsts
10 Cepšanas līmeņi

Plīts virsmas izklājums

Piederumi

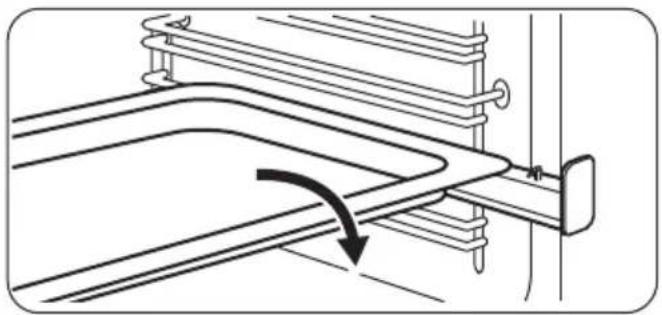

• Restots plaukts
  Ediena gatavošanas traukiem, kūku un cepešu formām.

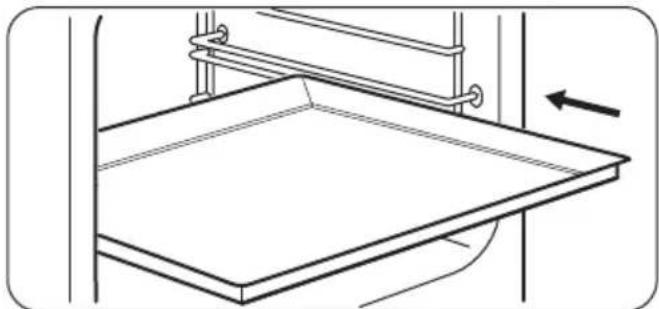

  • Cepamā paplāte
  Kūkām un cepumiem.
• Cepešpanna ar alumīnija pārklājumu Kūkām un cepumiem.
• Teleskopiskās vadotnes Plauktiem un paplātēm.

Pirms pirmās lietošanas reizes

1 Papildu deglis
2 Tvaika izvads - numurs un pozicija ir atkarigi no modela
3 Vidējas jaudas deglis
4 Vidējas jaudas deglis
5 Jaudīgais deglis

- Uzglabāšanas nodalījums Uzglabāšanas nodalījums atrodas zem cepeškrāsns. Lai izmantotu šo nodalījumu, paceliet apakšējās priekšējās durvis un pavelciet uz leju.

BRĪDINĀJUMS!

lerīces darbības laikā uzglabāšanas nodalījums var sakarst.

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Pirmā tīrīšana

Iznemiet visus papildpiederumus un nonemamās plauktu vadotnes no ierīces.

Skatiet sadaļu "Kopšana un tīrīšana".

Iztīriet ierīci pirms pirmās lietošanas. Ielieciet atpakaļ visus papildpiederumus un izņemamos plauktu balstus to sākotnējā pozīcijā.

Uzkarsēšana

Lai nodedzinātu atlikušos taukus, uzkarsējiet ierīci, kad tā ir tukša.

1. lestatiet funkciju maksimālo temperatūru.

2. Laujiet ierīcei darboties 1 stundu.

3. lestatiet funkciju un maksimālo temperatūru. Maksimālā temperatūra šai funkcijai ir 210 °C.
4. Laujiet ierīcei darboties 15 minūtes. Papildpiederumi var klūt karstāki nekā parasti. No ierīces var izdalīties aromāts un dūmi. Tas ir normāli. Pārbaudiet, vai gaisa plūsma istabā ir pietiekama.

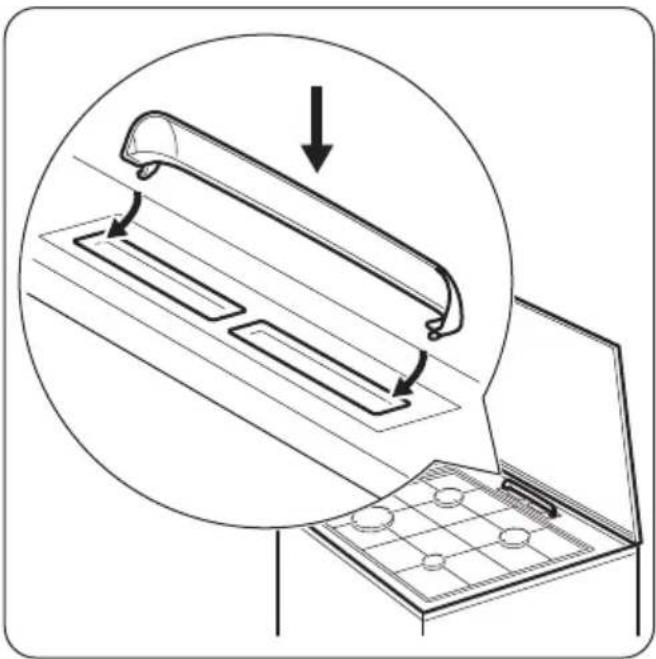

Tvaika izplūdes vāka uzstādīšana

Attiecas tikai uz baltās plīts vāku. Tikai atseviškiem modeliem.

Karstais gaiss, kas izplūst no tvaika atveres, var izraisīt baltā plīts vāka krāsas maiņu. Šī

vieta klūst dzeltena. Lai to novērstu, uzstādiet tvaika izplūdes vāku.

1. Novietojiet vāka ākus zem tvaika izplūdes atveru priekšējās malas.
2. Pavirziet atpakaļ aizmugurējo malu, lai blokētu vāku.

Plīts virsma – izmantošana ikdienā

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Plīts degļa aizdegšana

Vienmēr aizdedziet degli, pirms uzliekat uz tā ēdiena gatavošanas traukus.

BRĪDINĀJUMS!

Izmantojot atklātu liesmu virtuvē, rīkojieties uzmanīgi. Ražotājs neuzņemas nekādu atbildību, ja uguns tiek lietota neatbilstoši.

1. Pagrieziet plīts regulatoru pretēji pulksteņa rādītāja virzienam maksimālās gāzes plūsmas pozīcijā un tad piespiediet to uz leju, lai aizdedzinātu degli.
2. Turiet nospiestu plīts regulatoru 10 sekundes vai mazāk, lai termoelements uzsiltu. Ja tas netiek izdarīts, gāzes piegāde tiks pārtraukta.
3. Noregulējiet liesmu, kad tā ir nostabilizējusies.

BRĪDINĀJUMS!

Neturiet rokturi nospiestu ilgāk par 15 sekundēm. Ja pēc 15 sekundēm deglis neaizdegas, palaidiet rokturi, atgrieziet to izslēgtā pozīcijā un pamēģiniet atkārtoti iedegt degli, nogaidot vismaz 1 minūti.

Ja pēc vairākiem mēginājumiem deglis neaizdegas, pārbaudiet, vai degla vainags un tā vāciņš ir pareizā pozīcijā.

Elektrības padeves pārtraukuma gadījumā jūs varat iędegt degli bez elektriskās ierīces. Šajā gadījumā tuviniet deglim liesmu, nospiediet attiecīgo regulatoru un pagrieziet to līdz galam. Turiet nospiestu regulatoru 10 sekundes vai mazāk, lai termoelements uzsiltu.

Ja deglis nejauši nodziest, pagrieziet regulatoru stāvoklī "Izslēgt" un pamēginiet atkārtoti iedegt degli, nogaidot vismaz 1 minūti.

Nospiežot strāvas pogu pēc ierīces uzstādīšanas vai elektrības piegādes pārtraukuma, elektriskā aizdedze var tikt aktivizēta automātiski. Tas ir normāli.

Degla pārskats

A) Degla vāciņš
B) Degla vainags
C) Aizdedzes svece
D) Termoelements

Deglu izslēgšana

Lai noslāpētu liesmu, pagrieziet regulatoru līdz izslēgtam stāvoklim

BRĪDINĀJUMS!

Pirms katlu noņemšanas no degļa vienmēr noregulējiet mazāku liesmu vai izslēdziet to.

Plīts virsma - padomi un ieteikumi

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Ediena gatavošanas trauki

BRĪDINĀJUMS!

Nenovietojot vienu katlu uz diviem degliem.

BRĪDINĀJUMS!

Nenovietojiet nestabilus un deformētus katlus uz degliem, lai nepieļautu izlīšanu vai savainojumu.

UZMANIBU!

Gādājiet, lai katlu rokturi nesniegtos pāri gatavošanas virsmas malai.

UZMANIBU!

Gādājiet, lai katli atrastos degliem pa vidu, kas nodrošina maksimālu stabilitāti un zemāku gāzes patēriņu.

Ediena gatavošanas trauku diametri

BRĪDINĀJUMS!

Izmantojiet degla izmēram atbilstoša diametra ēdiena gatavošanas traukus.

Deglis Ėdiena gatavoša-nas trauku dia-metrs (mm)

Jaudīgais deglis 160 - 220

Vidēja jauda 140 - 220

Papildu 120 - 180

Enerğijas taupišana

• Ja iespējams, uzlieciet ēdiena gatavošanas traukiem vākus.
• Kad škidrums sāk vārīties, pagrieziet mazāku liesmu, lai škidrums lēni vārītos.

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Vispārēja informācija

• Tiriet plīti pēc katras lietošanas reizes.
• Vienmēr lietojiet ēdiena gatavošanas traukus ar tīrām apakšpusēm.
• Skrāpējumi vai tumši traipi uz virsmas neietekmē plīts darbību.
• Izmantojiet speciālu tīrīšanas līdzekli, kas paredzēts plīts virsmām.
• Mazgājiet nerūsējošā tērauda daļas ar ūdeni, tad noslaukiet tās ar mīkstu drānu.

Plīts tīrīšana

• Noņemt nekavējoties: izkusušu plastmasu, plastmasas foliju un cukuru saturošu pārtiku. Pretējā gadījumā netīrumi var sabojāt plīti.
• Noņemt, kad plīts ir pietiekami atdzisusi: kaļkakmens un ūdens traipus, taukvielu šļakstus un krāsu izmaiņas uz spīdīgās metāliskās virsmas. Tīriet plīti ar mitru drāniņu un mazgāšanas līdzekli. Pēc tīrīšanas noslaukiet plīti sausu ar mīkstu drānu.
• Lai notīrītu ar emalju klātās detaļas, vāciņu un degli, nomazgājiet tos ar siltu ziepjūdeni un pirms uzstādīšanas rūpīgi nosusiniet.

Cepeškrāsns - izmantošana ikdienā

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

lerīces ieslēgšana un atslēgšana

Tas, vai jūsu ierīcei ir regulatoru simboli, indikatori vai lampas, atkarīgs o modela:

• Indikators iedegas, kad cepeškrāsns sakarst.
• Lampa iedegas, kad ierīce darbojas.
• Simbols norāda, vai regulators kontrolē kādu no gatavošanas zonām, cepeškrāsns funkcijām vai temperatūru.

Aizdedzes sveču tīrīšana

Šī funkcija tiek nodrošināta, izmantojot keramisko aizdedzes sveci un metāla elektrodu. Lai atvieglotu degļu aizdegšanu, regulāri tīriet iepriekš minētos elementus un pārbaudiet, vai nav nosprostotas degļa pārsega atveres.

Trauku paliktni

Pannas balsti nav paredzēti mazgāšanai trauku mazgājamajā mašinā. Tos jāmazgā ar rokām.

1. Lai būtu vieglāk notīrīt plīti, pannas balstus var nonemt.

Lai nepieļautu plīts virsmas bojājumu, pannas balsti ir jānovieto ľoti uzmanīgi.

1. Pēc pannu balstu tīrīšanas pārliecinieties, ka tie ir pareizajā stāvoklī.

2. Lai degli darbotos pareizi, pārliecinieties, vai pannas balsta kājiņas ir novietotas degļa centrā.

Periodiska apkope

Periodiski sazinieties ar klientu apkalpošanas centru, lai pārbaudītu gāzes piegādes cauruli un spiediena regulētāju, ja tāds ir.

1. Pagrieziet cepeškrāsns funkciju regulatoru, lai izvēlētos cepeškrāsns funkciju.
2. Pagrieziet temperatūras regulatoru, lai izvēlētos temperatūru.
3. Lai deaktivizētu ierīci, pagrieziet cepeškrāsns funkciju un temperatūras regulatorus izslēgtā stāvoklī.

Drošības termostats

Nepareiza ierīces lietošana vai bojāti komponenti var izraisīt bīstamu pārkaršanu. Lai to novērstu, cepeškrāsnij ir drošības termostats, kas pārtrauc strāvas padevi. Cepeškrāsns atkal ieslēdzas automātiski, kad temperatūra pazeminās.

Cepeškrāsns funkcijas

Sim-bols	Cepeškrāsns funkcija Lietojums
	Izslēgta pozīcija lerīce ir izslēgta.
	Tradicionāla gatavošana Gatavošanai un cepšanai 1 cepeškrāsns līmenī.
	Grilēšana Lai grilētu plakanus produktus un lai grauzdētu maizi.Maksimālā temperatūra šai funkcijai ir 210 °C.
	Apakšējais siltums Lai ceptu kūkas ar kraukšķīgu pamatni vai garozu un lai konservētu pārtiku.
	Gatavošana, izmantojot ventilatoru
	Picas ekonomiskā funkcija Produktu, kuriem nepieciešama intensīvāka apbrūnināšana un kraukšķīga pamatne, gatavošanai 1 plaukta pozīcijā.lestatiet par 20 - 40 °C zemāku temperatūru nekā, izman-tojot funkciju Augš. + apakškarsēšana.Maksimālā temperatūra šai funkcijai ir 210 °C.

Cepeškrāsns - pulksteņa funkcijas

Laika atgādinājums

Izmantojiet, lai iestatītu laika atskaiti.

Šī funkcija neietekmē cepeškrāsns darbību.

1. Iestatiet cepeškrāsns funkciju un temperatūru.

2. Pagrieziet līdz galam taimera regulatoru, pēc tam pagrieziet to līdz nepieciešamajam laika periodam.

Kad laiks pagājis, atskan skañas signāls.

Cepeškrāsns - piederumu lietošana

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Piederumu ievietošana

Restotais plaukts:

Cepeškrāsns plaukta aizmugure ir veidota īpašā formā, kas palīdz cirkulēt karstumu.

lebīdiet plauktu starp plauktu atbalsta režga vadotnēm. Divpusējām malām jāatrodas cepeškrāsns aizmugurē un jābūt vērstām uz augšu.

Paplāte:

Neievietojiet cepešpannu līdz galam, līdz pašai cepeškrāsns iekšpuses aizmugures sieniņai. Tas traucēs cirkulēt karstajam gaisam ap pannu. Ēdiens var piedegt, īpaši tad, ja cepešpanna novietota tuvu aizmugures sieniņai.

lebīdiet paplāti vai pannu starp cepeškrāsns līmeņa vadotnes stieņiem. Pārliecinieties, ka tas nepieskaras cepeškrāsns aizmugurējai sienai.

Teleskopiskās vadotnes

Izmantojot teleskopiskās vadotnes, pannas var ielikt un izņemt vieglāk.

Teleskopiskās vadotnes var uzstādīt dažādos plauktu līmeņos, izņemot 4. līmeni.

UZMANIBU!

Nemazgājiet teleskopiskās vadotnes trauku mazgājamā mašīnā. Neeļlojiet teleskopiskās vadotnes.

Teleskopisko vadotņu uzstādīšana

1. Pagrieziet teleskopisko vadotni par apmēram 90°.
2. Uzbīdiet teleskopiskās vadotnes aizmugures daļā esošo fiksatoru uz cepeškrāsns režga. Pārliecinieties, ka uzstādāt vadotni pareizajā cepeškrāsns pusē.

1. Pagrieziet vadotni pareizajā stāvoklī. Teleskopisko vadotņu beigās izvietotajiem fiksatora elementiem jābūt vērstiem uz augšu.
2. lebīdiet vadotni līdz pašai cepeškrāsns iekšpuses aizmugures sieniņai.
3. Piespiediet vadotnes priekšējo daļu pret cepeškrāsns režģi. Kad priekšējās puses fiksators pareizi nofiksējas, atskan klikškis.
4. Rīkojieties tāpat, lai uzstādītu otru teleskopisko vadotni. Pārbaudiet, vai abas teleskopiskās vadotnes ir novietotas paralēlos līmeņos.

1. Pavelciet vadotnes priekšējo daļu nost no plauktu atbalsta.
2. Pagrieziet teleskopisko vadotni par apmēram 90°.
3. Iznemiet vadotnes aizmugures daļu no plauktu atbalsta.
4. Rīkojieties tāpat, lai izņemtu otru teleskopisko vadotni.

Teleskopiskās vadotnes – cepeškrāsns piederumu ievietošana

UZMANIBU!

Pirms cepeškrāsns durvju aizvēršanas pārbaudiet, vai teleskopiskās vadotnes ir pilnībā iebīdītas ierīcē.

Restotais plaukts:

Cepamā paplāte vai cepamā panna:

uzlieciet cepešpannu vai dziło cepešpannu uz teleskopiskajām vadotnēm.

Cepeškrāsns - padomi un ieteikumi

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Tabulās uzrādītā temperatūra un cepšanas laiki ir tikai orientējoši. Tie atkarīgi no receptēm un izmantoto sastāvdaļu kvalitātes un daudzuma.

Vispārēja informācija

• Ierīcei ir četras plauktu pozīcijas. Skaitiet cepšanas pozīcijas no ierīces apakšas.
• Cepeškrāsns aprīkota ar īpašu sistēma, kas nodrošina gaisa cirkulāciju un pastāvīgi pārstrādā tvaiku. Šī sistēma lauj

gatavot produktus tvaika apstāklos un saglabā ēdienus mīkstus to iekšpusē un kraukšķīgus ārpusē. Turklāt līdz minimumam tiek samazināts gatavošanas laiks un elektroenerģijas patēriņš.

• Ierīces iekšpusē vai uz stikla durvju paneļiem var uzkrāties mitrums. Tas ir normāli. Atverot cepeškrāsns durvis gatavošanas laikā, obligāti stāviet atstatus no ierīces. Lai samazinātu kondensāciju, pirms gatavošanas iepriekš uzkarsējiet tukšu cepeškrāsni 10 minūtes.
• Pēc katras ierīces lietošanas reizes notīriet mitrās virsmas.
• Nenovietojiet uz cepeškrāsns pamatnes priekšmetus un gatavošanas laikā

nepārklājiet ierīces daļas ar alumīnija foliju. Tas var ietekmēt gatavošanas rezultātus un bojāt emalju.

Cepšana

• Jūsu cepeškrāsns var cept un gatavot ēdienu savādāk nekā jūsu iepriekšējā ierīce. Piemērojiet savus ierastos iestatījumus (temperatūru, gatavošanas laiku) un plauktu pozīciju tabulā uzrādītajām vērtībām.
• Ražotājs iesaka lietot zemāku temperatūras iestatījumu, cepot pirmo reizi.
• Ja nevarat atrast konkrētai receptei paredzētos iestatījumus, meklējiet recepti, kas ir gandrīz tāda pati.
• Cepšanas laiku var pagarināt par 10 – 15 minūtēm, cepot kūkas vairākos plauktu līmeņos.
• Cepot kūkas un pīrādzinus dažādos augstumos, tie no sākuma var apbrūnināties nevienmērīgi. Ja tas notiek, nemainiet temperatūras iestatījumu. Šīs atšķirības izlīdzināsies cepšanas laikā.
• Cepot ēdienu ilgāk, jūs varat izslēgt cepeškrāsni apm. 10 minūtes pirms cepšanas laika beigām un tad izmantot atlikušo siltumu.
  Gatavojot sasaldētu pārtiku, cepšanas laikā paplātes cepeškrāsnī var deformēties. Kad paplātes atdzisīs, tās atgūs sākotnējo formu.

Kūku cepšana

• Neatveriet cepeškrāsns durvis, pirms nav pagājušas 3/4 no gatavošanas laika.
• Ja vienlaikus lietojat divas cepamās paplātes, atstājiet starp tām vienu tukšu līmeni.

Gaļas un zivju pagatavošana

• Gatavojot taukainu gału, lietojiet cepamo pannu, lai uz cepeškrāsns nepaliktu nenotīrāmi traipi.
• Pirms pagatavotās gaļas sagriezšanas pagaidiet aptuveni 15 minūtes, lai saglabātu gaļas sulīgumu.
• Lai gaļas cepšanas laikā nepieļautu pārmērīgu dūmošanu, iepildiet cepamajā pannā nedaudz ūdens. Lai novērstu dūmu kondensāciju, pielejiet ūdeni katru reizi, kad tas ir iztvaikojis.

Gatavošanas laiki

Gatavošanas laiks atkarīgs no ēdiena veida, tā konsistences un daudzuma.

Gatavošanas sākumā pieskatiet tās norisi. Izmantojot šo ierīci, atrodiet labākos iestatījumus (sildīšanas pakāpi, ēdiena gatavošanas laiku, utt.) saviem ēdiena gatavošanas traukiem, receptēm un daudzumam.

Augš. + apakškarsēšana □

Ediens Daudzums(g)	Temperatūra (°C)	Laiks (min.)	Plaukta pozīcija	Piederumi
Konditorejas iz-strādājumi	250 150 25 - 30 3 cepamā paplāte
Plātsmaize 1)	1000 160 - 170 30 - 35 2 cepamā paplāte
Pīrāgs no rauga mīklas ar āboliem	2000 170 - 190 40 - 50 3 cepamā paplāte
Ābolu pīrāgs 2)	1200 + 1200 180 - 200 50 - 60 1 2 apalas cepeš-			pannas ar alumīni-ja pārklājumu (dia-metrs: 20 cm)
Kūciņas 1)	500 160 - 170 25 - 30 2 cepamā paplāte
Biskvītkūka bez taukiem 1)	350 160 - 170	25 - 30 1 1 apaļa	paplāte ar
Dziļajā cepešpannā gatavots pīrāgs	1500 160 - 170		45 - 55 3)	2 cepamā paplāte
Vista, vesela 1350	200 - 220 60 - 70	2 režģis
				1 cepamā paplāte
Vista, puse 1300	190 - 210 35 + 30	3 režģis
				1 cepamā paplāte
Cūkgaļas kotletes	600 190 - 210 30	- 35 3 Restots plaukts
				1 cepamā paplāte
Pildītā plātsmaize 4)	800 230 - 250	10 - 15 2 cepamā	paplāte
Pildīts rauga mīklas pīrāgs 5)	1200 170 - 180	25 - 35 2 cepamā	paplāte
Pica 1000 200 - 220	25 - 35 2 cepamā	paplāte
Siera kūka 2600	170 - 190 60 - 70	2 cepamā	paplāte
Šveices ābolu pīrāgs 5)	1900 200 - 220	30 - 40 1	cepamā paplāte
Ziemassvētku kūka 5)	2400 170 - 180		55 - 65 6)	2 cepamā paplāte
Quiche Lorraine 5)	1000 220 - 230	40 - 50 1 1 apaļa	paplāte (di-
Zemnieku maize 7)	750 + 750 180	- 200 60 - 70	1 2 paplātes ar alu-
Rumāņu biskvītkūka 1)	600 + 600 160	- 170 40 - 50	2 paplātes ar alu-
Rumāņu biskvītkū-ka, tradicionālā	600 + 600 160 - 170 30 - 40 2 2	paplātes ar alu-		mīnija pārklājumu (garums: 25 cm)tajā pašā plaukta pozīcijā
Rauga bulciņas 5)	800 200 - 210 10 - 15 2 cepamā	paplāte
Rulete 1)	500 150 - 170 15 - 20 1 cepamā	paplāte
Bezē 400 100 - 120	40 - 50 2 cepamā	paplāte
Drumstalu maize 5)	1500 180 - 190 25 - 35 3 cepamā	paplāte
Biskvītkūka 1)	600 160 - 170 25 - 35 3 cepamā	paplāte
Sviesta kūka 1)	600 180 - 200 20 - 25 2 cepamā	paplāte

1) lepriekš uzsildiet cepeškrāsni 10 minūtes.

2) lepriekš uzsildiet cepeškrāsni 15 minūtes.

3) Pēc tam, kad izslēdzat ierīci, atstājiet pīrāgu cepeškrāsnī 7 minūtes.

4) lepriekš uzsildiet cepeškrāsni 20 minūtes.

5) lepriekš uzsildiet cepeškrāsni 10 - 15 minūtes.

6) Pēc tam, kad izslēdzat ierīci, atstājiet pīrāgu cepeškrāsnī 10 minūtes.

7) lestatiet temperatūru uz 250 °C un iepriekš sakarsējiet cepeškrāsni 18 minūtes.

Gatavošana, izmantojot ventilatoru

Ediens Daudzums(g)	Temperatūra (°C)	Laiks (min.)	Plaukta pozīcija	Piederumi
Konditorejas iz-strādājumi1)	250 145 25 3 cepamā pa-			plāte
Konditorejas iz-strādājumi1)	250 + 250 145 25	1 + 3	cepamā pa-	plāte
Plātsmaize1)	1000	150 30 2 cepamā pa-		plāte
Plātsmaize1)	1000 + 1000	155 40	1 + 3	cepamā pa-plāte
Pīrāgs no rauga mīklas ar āboliem	2000	170 - 180	40 - 50	3 cepamā pa-plāte

Ediens Daudzums(g)	Temperatūra (°C)	Laiks (min.) Plaukta pozīcija	Piederumi
Ābolu pīrāgs 1200 +	1200 175 55 2 2 apalas pa-		plātes ar alumī-nija pārklājumu (diametrs: 20 cm) tajā pašā plaukta pozīcijā
Kūciņas 1)	500 155 30 2 cepamā pa-		plāte
Kūciņas 1)	500 + 500 155 40 1 + 3 cepamā pa-		plāte
Biskvītkūka bez taukiem 1)	350 160 30 1 1 apalas pa-		plātes ar alumī-nija pārklājumu (diametrs: 26 cm)
Dziļajā cepešpan-nā gatavots pīrāgs	1200 150 - 160	30 - 35 2)	2 cepamā pa-plāte
Vista, vesela 1400	180 55 2 režgis
			1 cepamā pa-plāte
Cūkgaļas cepetis 800	170 - 180 45 - 50 2 režgis
			1 cepamā pa-plāte
Pildīts rauga mī-klas pīrāgs	1200 150 - 160 20 - 30 2 cepamā pa-		plāte
Pica	1000 + 1000 200 - 210 30 - 40	1 + 3 cepamā pa-	plāte
Pica	1000 190 - 200 25 - 35 2 cepamā pa-		plāte
Siera kūka	2600 160 - 170 40 - 50 1 cepamā pa-		plāte
Šveices ābolu pī-rāgs 3)	1900 180 - 200 30 - 40 2 cepamā pa-		plāte
Ziemassvētku kū-ka 1)	2400 150 - 160	35 - 40 2)	2 cepamā pa-plāte
Quiche Lorraine 3)	1000 190 - 210 30 - 40 1 1 apala paplāte		(diametrs: 26 cm)
Zemnieku maize 4)	750 + 750 160 - 170 40 - 50 1 cepamā pa-		plāte
Rumāņu biskvītkū-ka 3)	600 + 600 155 - 165 40 - 50 2 2 paplātes ar		alumīnija pār-klājumu (ga-rums: 25 cm)tajā pašā plauk-ta pozīcijā
Rumāņu biskvītkū-ka, tradicionālā	600 + 600 150 - 160 30 - 40 2 2 paplātes ar		alumīnija pār-klājumu (ga-rums: 25 cm)tajā pašā plauk-ta pozīcijā
Rauga bulciņas 1)	800 190 15 3 cepamā pa-		plāte
Rauga bulciņas 5)	800 + 800 190 15 1 + 3 cepamā pa-		plāte
Rulete 1)	500 150 - 160 15 - 20 3 cepamā pa-		plāte
Bezē 400 110 - 120	30 - 40 2 cepamā pa-		plāte
Bezē 400 + 400 110 - 120 45 - 55 1 + 3 cepamā pa-			plāte
Drumstalu maize 1500 160 - 170 25 - 35 3 cepamā pa-			plāte
Biskvītkūka 1)	600 150 - 160 25 - 35 2 cepamā pa-		plāte
Sviesta kūka 1)	600 + 600 160 - 170 25 - 35 1 + 3 cepamā pa-		plāte

1) lepriekš uzsildiet cepeškrāsni 10 minūtes.

2) Pēc tam, kad izslēdzat ierīci, atstājiet pīrāgu cepeškrāsnī 7 minūtes.

3) lepriekš uzsildiet cepeškrāsni 10 - 15 minūtes.

4) lestatiet temperatūru uz 250° C un iepriekš sakarsējiet cepeškrāsni 10 - 20 minūtes.

5) lepriekš sakarsējiet cepeškrāsni 15 minūtes.

Ediens Daudzums(g)	Temperatūra (°C)	Laiks (min.) Plaukta pozīcija	Piederumi
Pica 1000 200 - 210 20 - 30 1 cepamā pa-			plāte
Pica 1000 + 1000 180 - 200 30 2 cepamā pa-			plāte
			1 alumīnija cepa-mā paplāte

Picas uzstādījumi

Kad gatavojat picu, pagrieziet cepeškrāsns funkciju pārslēgu un temperatūras vadības regulatoru picas pozīcijā.

Cepeškrāsns – kopšana un tīrīšana

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Piezīmes par tīrīšanu

• Tīriet ierīces priekšpusi ar mīkstu drāniņu, kas iemērkta siltāūdenī ar mazgāšanas līdzekli.
• Metāla virsmu tīrīšanai izmantojiet parastu tīrīšanas līdzekli.
• Tīriet ierīces iekšpusi pēc katras lietošanas reizes. Tauku vai citu pārtikas palieku uzkrāšanās var izraisīt ugunsgrēku.
• Piekaltušus netīrumus tīriet ar speciālo cepeškrāsnij paredzēto tīrīšanas līdzekli.
• Tīriet visus papildpiederumus pēc katras lietošanas un Įaujiet tiem nožūt. Lietojiet mīkstu drānu, kas iemērkta siltā ūdenī ar mazgāšanas līdzekli.
• Piedegumdrošus papildpiederumus nedrīkst tīrīt ar agresīviem līdzekļiem, priekšmetiem ar asām šķautnēm vai trauku mazgājamā mašīnā. Tas var bojāt piedegumdrošo pārklājumu.

lerīces no nerūsējoša tērauda vai alumīnija

Tīriet cepeškrāsns durvis tikai ar mitru sūkli. Nosusiniet ar mīkstu drānu.

Neizmantojiet tērauda vilnu, skābes vai abrazīvus materiālus, jo tie var sabojāt cepeškrāsns virsmu. Tīriet cepeškrāsns vadības paneli, ievērojot iepriekš minētos norādījumus.

Plauktu balstu

Lai tīrītu cepeškrāsns iekšpusi, izņemiet plauktu balstus.

1. Pavelciet plauktu balstu priekšējo daļu nost no sānu sienas.

1. Pavelciet plauktu balstu aizmugurējo daļu nost no sānu sienas un izņemiet to.

Uzstādiet plauktu balstus, veicot iepriekšminētās darbības pretējā secībā.

Cepeškrāsns durvju tīrīšana

Cepeškrāsns durvīm ir divi stikla paneļi, kas uzstādīti viens aiz otra. Lai atvieglotu tīrīšanu, noņemiet cepeškrāsns durvis.

BRĪDINĀJUMS!

Cepeškrāsns durvis var aizvērties, ja mēgināsiet nonemt iekšējo stikla paneli, kamēr durvis vēl nav nonemtas.

Lai cepeškrāsns durvis notīrītu, tās var izņemt.

Nepazaudējiet skrūves.

1. Atveriet durvis līdz galam un turiet abas durvju en̩ges.

1. Veriet ciet cepeškrāsns durvis, līdz tās atrodas pirmajā atvēršanas pozīcijā (pusvirus). Tad pavelciet uz priekšu un izceliet durvis ārā.

1. Novietojiet durvis uz mīkstas drānas, kas uzklāta uz stabilas virsmas.
2. Ar skrūvgriezi izskrūvējiet 2 skrūves no durvju apakšējās malas.

1. Izmantojiet koka vai plastmasas lāpstīņu vai līdzīgu priekšmetu, lai atvērtu iekšējās durvis. Turiet ārējās durvis un spiediet iekšējās durvis pret durvju augšējo malu. Paceliet iekšējās durvis.

1. Notīriet cepeškrāsns durvis ar ūdeni un ziepēm. Notīriet durvju iekšpusi. Rūpīgi noslaukiet cepeškrāsns durvis. Kad tīrīšana pabeigta, uzstādiet stikla paneļus un cepeškrāsns durvis. Lai uzstādītu cepeškrāsns durvis, veiciet iepriekš minētās darbības pretējā secībā.

Lampas maina

levietojiet ierīces tilpnes apakšā drānu. Tas novērš lampas stikla pārsega un tilpnes bojājumus.

BRĪDINĀJUMS!

Pastāv elektrošoka risks! Pirms lampas nomainišanas atvienojiet drošinātāju.

Lampa un lampas stikla pârsegs var bût karsti.

1. Deaktivizējiet ierīci.

Problēmrisināšana

1. Izņemiet drošinātājus no drošinātāju kārbas vai deaktivizējiet atdalītāju.

Aizmugurējā lampa

1. Pagrieziet lampas stikla pārsegu pretēji pulksteņa rādītāja virzienam, lai to izņemtu.
2. Notīriet stikla pārsegu.
3. Nomainiet cepeškrāsns lampu ar piemērotu 300° C siltumizturīgu cepeškrāsns lampu.
4. Uzlieciet stikla pārsegu.

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

Ko darīt, ja...

Problēma lespējamie	iemesli Risinājums
Kad cenšaties aktivizēt dzirkste- lu ĝeneratoru, nerodas dzirk- steles.	Plīts nav pieslēgta elektrotīklam vai nav pieslēgta pareizi.	Pārbaudiet, vai plīts ir pareizi pievienota strāvas piegādei. Skatiet savienojuma diagram- mu.
Kad cenšaties aktivizēt dzirkste- lu ĝeneratoru, nerodas dzirk- steles.	Nostrādājis drošinātājs. Pārliecinieties, vai ierīces darbī- bas traucējums ir saistīts ar dro- šinātāju. Ja drošinātājs nostrā- dā atkārtoti, sazinieties ar kvali- ficētu elektriķi.
Kad cenšaties aktivizēt dzirkste- lu ĝeneratoru, nerodas dzirk- steles.	Degļa vāciņš un kronis ir novie- toti nepareizi.	Novietojiet degļa vāciņu un kro- ni pareizi.
Liesma izdziest uzreiz pēc ie- degšanās.	Termoelements vēl nav pietie- kami uzsilis.	Pēc liesmas aizdegšanās turiet dzirksteļu ĝeneratoru nospiestu 10 sekundes vai mazāk.
Liesas riņķis ir nevienmērīgs. Degļa kronis ir nosprostots ar ēdiena paliekām.		Pārbaudiet, vai nav nosprostota galvenā sprausla un degļa kro- nis ir tīri.
Degļi nedarbojas. Pārtraukta gāzes piegāde. Pārbaudiet gāzes pieslēgumu.
Liesma ir oranžā vai dzeltenā krāsā.	Liesma dažās degļa zonās var	izskafīties oranža vai dzeltena. Tas ir normāli.
Lampa nedarbojas. Lampa ir bojāta. Nomainiet lampu.
Tvaiki un kondensāts nosēžas uz ēdiena un cepeškrāsns tilpnē.	Edieni cepeškrāsnī atstāti pārāk ilgi.	Pabeidzot gatavošanu, neatstā-jiet ēdienus cepeškrāsnī ilgāk par 15 - 20 minūtēm.
Cepeškrāsns nesakarst. Nav iestatīti nepieciešamie ies-tatījumi.		Pārliecinieties, vai iestatījumi ir pareizi.
Ediena gatavošanai nepiecie-šams pārāk ilgs laiks, vai arī tas tiek pagatavots pārāk ātri.	Temperatūra ir pārāk zema vai pārāk augsta.	Ja nepieciešams, noregulējiet temperatūru. levērojiet rokas-grāmatā sniegtās norādes.

Apkopes dati

Ja nevarat atrast risinājumu, sazinieties ar ierīces tirgotāju vai pilnvarotu servisa centru.

Servisa centram nepieciešamie dati norādīti uz tehnisko datu plāksnītes. Tehnisko datu

plāksnīte atrodas ierīces iekšpusē uz priekšējā rāmja. Nenoņemiet ierīces iekšpusē esošo tehnisko datu plāksnīti.

leteicams datus pierakstīt šeit:

Ierīces modela nosaukums (MOD.) ......

Izstrādājuma Nr. (PNC) ....

Sērijas numurs (S.N.) ....

Uzstādīšana

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

lerīces novietošana

Varat uzstādīt brīvi stāvošo ierīci ar skapjiem vienā vai abās pusēs vai telpas stūrī.

Saglabājiet apmēram 1 cm attālumu starp ierīci un aizmugurējo sienu, lai pārliecinātos, ka plīts vāks

Minimālos uzstādīšanas attālumus var aplūkot tabulā.

Minimālie attālumi

lzmērs mm
A 400
B 650
C 150

Tehniskie dati

Izmērs mm
Augustums 855

Izmērs mm
Platums 500
Dzilums 600
Kopējā elektriskā noslodze 2685 W
Ierīces klase 1

Citi tehniskie dati

Ierīces kategorija: II2H3B/P
Originālā gāze: G20 (2H) 20 mbāri
Gāzes maiņa: G30/G31 (3B/P) 30/30 mbāri

Apvada diametri

DEGLIS	APVADS1) 1/100 mm
Papildu 29 / 30
Vidēji lielas jaudas deglis 32
Jaudīgais deglis 42

1) Apvada veids atkarīgs no modela.

Gāzes degli G20 20 mbāru DABASGĀZEI

DEGLIS NORMĀLA JAUDA kW	SAMAZINĀTA JAUDA kW DEGLA SPECIFIKĀ-CIJA 1/100 mm
Jaudīgais deglis 3,0	0,72 / 0,751)	119
Vidēji lielas jaudas deglis	2,0 / 1,91)	0,43 / 0,451)
Papildu 1,0	0,35	70

1) Apvada veids atkarīgs no modela.

Gāzes degli sašķidrinātajai gāzei G30 30 mbāri

DEGLIS NORMĀLAJAUDA kW	SAMAZINĀTAJAUDA kW	DEGLA SPECIFI-KĀCIJA 1/100mm	NOMINĀLĀ GĀZESPLŪSMA, g/h
Jaudīgais de-glis	3,0 0,72 88 218,14
Vidēji lielasjaudas deglis	2,0 0,43 71 145,43
Papildu 1,0 0,35 50 72,71

Gāzes degli sašķidrinātajai gāzei G31 30 mbāri

DEGLIS NORMĀLAJAUDA kW	SAMAZINĀTAJAUDA kW	DEGLA SPEC-IFIKĀCIJA1/100 mm	NOMINĀLĀGĀZES PLŪSMA,g/h
Jaudīgais de-glis	2,6 0,63 88 185,68
Vidēji lielasjaudas deglis	1,7 0,38 71 121,40
Papildu 0,85 0,31 50 60,70

Gāzes pieslēgšana

Lietojiet fiksētu pieslēgumu vai lietojiet elastīgu nerūsējoša tērauda cauruli un veiciet darbus saskaņā ar spēkā esošiem likumiem. Ja izvēlaties elastīgas metāla caurules, neļaujiet tām saskarties ar blakus esošajām kustīgajām daļām un uzmanieties, lai tās netiek saspiestas.

Gāzes pieslēguma caurule nedrīkst saskarties ar attēlā norādītajām ierīces daļām.

Elastīgas nemetāla caurules pieslēgšana

Ja pie savienojuma var viegli pieklūt, jūs varat izmantot elastīgu cauruli. Elastīgā caurule cieši jāpievieno, izmantojot apskavas.

Uzstādīšanas laikā vienmēr lietojiet caurules turētāju un blīvi. Elastīgo cauruli var izmantot, ja:

• tā nevar sakarst vairāk par istabas temperatūru – vairāk par 30 °C;
  • tā nav garāka par 1500 mm;
  • tā nekur nesašaurinās;
• tā nav satinusies vai savilkusies;
  • tā nesaskaras ar asām malām vai stūriem;

• tās stāvokli var viegli pārbaudīt.
  Pārbaudot elastīgo cauruli, pārliecinieties, ka:

• abos galos un visā tās garumā nav plīsumu, plaisu vai apdeguma pazīmju;

• caurules materiāls nav sacietējis un caurule vēl arvien ir elastīga;
• stiprinājuma skavas nav sarūsējušas;
• nav beidzies derīguma terminš.
  Ja tiek konstatēts kāds no defektiem, nelabojiet cauruli, bet nomainiet to.

BRĪDINĀJUMS!

Kad uzstādīšana pabeigta, pārliecinieties, ka katras caurules stiprinājumos nav noplūdes. Pārbaudot blīvējumu, lietojiet ziepjūdeni nevis liesmu.

Gāzes piegādes ievads atrodas vadības panela aizmugurē.

BRĪDINĀJUMS!

Pirms gāzes pieslēgšanas atvienojiet ierīci no elektrotīkla vai izslēdziet drošinātāju kārbā atrodamo drošinātāju.Aizveriet gāzes padeves galveno vārstu.

Gāzes tipa maina

BRĪDINĀJUMS!

lerīci cita veida gāzes izmantošanai var noregulēt tikai pilnvarota persona.

Ja ierīce ir paredzēta dabasgāzei, jūs to varat nomainīt uz sašķidrināto gāzi, izmantojot pareizas sprauslas. Attiecīgi tiek pielāgots arī gāzes padeves ātrums.

BRĪDINĀJUMS!

Pirms sprauslu nomainas pārliecinieties, vai gāzes regulatori ir izslēgtā stāvoklī. Atvienojiet ierīci no elektrotikla.Laujiet ierīcei atdzist. Pastāv risks savainoties.

Ierīcei gāze ir iestatīta pēc noklusējuma. Lai mainītu iestatījumu, izvēlieties caurules turētāju no saraksta. Obligāti izmantojiet paplāksnes blīvējumu.

A) Gāzes pieslēguma punkts (katrai ierīcei izmantojams tikai viens punkts)
B) Blive

C) Pielāgojams savienojums
D) Dabasgāzes caurules turētājs
E) Saškidrinātās gāzes caurules turētājs

Plīts sprauslu nomaiņa

Mainot gāzes tipu, nomainiet arī sprauslas.

1. Nonemiet pannu balstus.
2. Nonemiet vāciņus un degļu kronus.
3. Noņemiet sprauslas ar 7 mm uzgriežņu atslēgu.
4. Nomainiet sprauslas ar tādām, kas atbilst jūsu izmantotās gāzes veidam.

1. Nomainiet tehnisko datu plāksnīti (tā atrodas blakus gāzes piegādes caurulei) ar jaunu plāksnīti, kurā norādīti jaunā gāzes piegādes tipa parametri.

Šī plāksnīte iekļauta iepakojumā kopā ar ierīci.

Ja gāzes piegādes spiediens nav patstāvīgs vai atškiras no nepieciešamā spiediena, nepieciešams uzstādīt piemērotu spiedienu regulējošu iekārtu gāzes padeves caurulei.

Plīts degļu minimālā līmeņa regulēšana

1. Atvienojiet ierīci no elektrotikla.
2. Nonemiet plīs regulatoru. Ja apvada skrūvei pieklūt nav iespējams, izjauciet vadības paneli pirms regulēšanas sākuma.
3. Ar tievo plakano skrūvgriezi noregulējiet apvada skrūviA. Modelis nosaka apvada skrūves pozīciju A.

Pāreja no dabasgāzes uz sašķidrināto gāzi

1. Pilnībā pievelciet apvada skrūvi.
2. levietojiet atpakal regulatoru.

Pāreja no sašķidrinātās gāzes uz dabasgāzi

1. Atskrūvējiet apvada skrūves pozīciju (A) par aptuveni vienu pagriezienu.
2. levietojiet atpakal regulatoru.
3. Pievienojiet ierīci elektrotīklam.

BRĪDINĀJUMS!

Pievienojiet kontaktdakšu strāvas padevei tikai, ja visas detaļas ir sākotnējā pozīcijā. Pastāv risks savainoties.

1. Aizdedziet degli. Skatiet sadaļu "Plīts - izmantošana ikdienā".
2. Pagrieziet regulatoru uz minimālo iestatījumu.
3. Atkal nonemiet regulatoru.
4. Lēnām pieskrūvējiet apvada skrūvi, līdz liesma klūst minimāla un stabila.
5. levietojiet atpakal regulatoru.
6. Iestatiet maksimālo gāzes plūsmas pozīciju uz cepeškrāsns regulatora un laujiet cepeškrāsnij sasilt vismaz 10 minūtes.
7. Ātri pagrieziet cepeškrāsns funkciju regulatoru no maksimālā līdz minimālajam gāzes plūsmas iestatījumam.

Pārbaudiet liesmu. Pārliecinieties, vai, pagriežot regulatoru no maksimālā līdz minimālajam gāzes plūsmas stāvoklim, deglī nenodziest liesma. Virs cepeškrāsns gāzes degļa vainaga jābūt nelielai, stabilai liesmai. Ja liesma izdziest, noregulējiet cepeškrāsns degli atkal.

lerīces līmeņošana

Izmantojiet mazās kājiņas zem ierīces, lai nolīmeņotu ierīces augšējo virsmu atbilstoši citām virsmām.

Aizsardzība pret sasvēršanos

lestatiet pareizo augstumu un vietu iekārtai pirms sākat uzstādīt aizsargu pret sasvēršanos.

UZMANIBU!

Uzstādiet pareizā augstumā aizsargu pret sasvēršanos.

Pārliecinieties, vai virsma aiz ierīces ir gluda.

Jums ir jāuzstāda aizsardzība pret sasvēršanos. Ja to neuzstādīsiet, ierīce var sasvērties.

Jūsu ierīce ir apzīmēta ar attēlā redzamo simbolu (ja tāds ir), lai atgādinātu, ka ir jāuzstāda aizsargs pret sasvēršanos.

1. Uzstādiet aizsargu pret sasvēršanos 317 - 322 mm uz leju no ierīces augšējās virsmas un 80 - 85 mm no ierīces sāna apalajā caurumā uz kronšteina. Pieskrūvējiet to pie cieta materiāla vai piemērota stiprinājuma (sienas).

1. Caurums atrodas ierīces aizmugures kreisajā pusē. Paceliet ierīces priekšdaļu un ievietojiet to starp skapīšiem. Ja atstarpe starp virtuves skapīšiem ir lielāka nekā plīts platums, tad nepieciešams noregulēt sānu mērījumu, lai nocentrētu plīti.

Ja jūs mainījāt plīts izmērus, novietojiet aizsargu pret sasvēršanos pareizā vietā.

UZMANĪBU!

Ja atstarpe starp virtuves skapīšiem ir lielāka par ierīces platumu, tad nepieciešams noregulēt sānu mērījumu, lai nocentrētu ierīci.

Energoefektivitäte

Elektroinstalācija

BRĪDINĀJUMS!

Ražotājs neuzņemas nekādu atbildību par bojājumiem, kas radušies, neievērojot drošības norādījumus, kas minēti Drošības informācijas sadaļās.

Šī ierīce ir aprīkota ar kontaktdakšu un barošanas vadu.

BRĪDINĀJUMS!

Strāvas kabelis nedrīkst saskarties ar attēlā norādītajām ierīces daļām.

Ražotāja nosaukums Zanussi
Modeļa identifikācija	ZCK55211WAZCK55211XA
Energoefektivitātes indekss 106.3
Elektroenerģijas patēriņa klase A
Enerģijas patēriņš ar standarta ielādi, tradicionālais režīms 0.85 kWh/ciklā
Enerģijas patēriņš ar standarta ielādi, piespiedu ventilācijas režīms	0.84 kWh/ciklā
Nodalījumu skaits 1
Siltuma avots Elektroenerģija
Skaņas līmenis 57 l
Cepeškrāsns veids Cepeškrāsns atsevišķā plītī
Masa	ZCK55211WA 42.0 kg
	ZCK55211XA 42.0 kg

EN 60350-1 - Elektriskās mājsaimniecības ierīces ēdiena gatavošanai. 1. daļa: Plītis, cepeškrāsnis, tvaika cepeškrāsnis un grili. Veiktspējas mērišanas metodes.

Cepeškrāsns - Enerģijas taupīšana

Ierīce aprīkota ar funkcijām, kas Įauj taupīt energīju, gatavojot ikdienā.

- Vispārēji padomi

– Pārliecinieties, ka cepeškrāsns durvis ir cieši aizvērtas, kad ierīce darbojas, un centieties tās turēt maksimāli aizvērtas gatavošanas laikā.
– Izmantojiet metāla traukus, lai palielinātu energoefektivitāti.
– Kad iespējams, ievietojiet ēdienu cepeškrāsnī, to neuzkarsējot.

– Gatavošanai, kas ilgs vairāk nekā 30 minūtes, samaziniet cepeškrāsns temperatūru līdz minimumam uz 3-10 minūtēm, atkarībā no gatavošanas laika un gatavošanas ilguma. Atlikušais siltums cepeškrāsnī turpinās gatavot ēdienu.
– Izmantojiet atlikušo siltumu, lai uzsildītu ēdienu.

- Gatavošana, izmantojot ventilatoru - kad iespējams, izmantojiet gatavošanas funkcijas, izmantojot ventilatoru, lai ietaupītu energiju.

- Ėdiena siltuma uzturēšana - ja vēlaties izmantot atlikušo siltumu, lai uzturētu ēdienu siltu, izvēlieties zemāko iespējamo temperatūras iestatījumu.

APSVĚRUMI PAR VIDES AIZSARDZÍBU

Nododiet otrreizējai pārstrādei materiālus ar simbolu ĉlevietojiet iepakojuma materiālus atbilstošajos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un elektronisko iekārtu atkritumus.

Neizmetiet ierīces, kas apzīmētas ar šo simbolu kopā ar mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.

Turinys
