NAUDOJIMO INSTRUKCIJA ZCK55211XA ZANUSSI

Saugos informacija 29
Saugos instrukcija.30 ____
Gaminio aprašymas 33 ____
Prieš naudojantis pirmąkart.34 ____
Kaitlente. Kasdienis naudojimas.35____
Kaitlentè – patarimai 36____
Kaitlentė. Valymas ir priežiūra 37____
Orkaitė. Kasdienis naudojimas ____37

Orkaitė - Laikrodžio funkcijos.38 ____
Orkaitė - Priedų naudojimas 38____
Orkaitė – patarimai 40____
Orkaitė. Valymas ir priežiūra 46 ____
Trikčių šalinimas.48 ____
[rengimas 49]
Energijos efektyvumas.54 ____

Galimi pakeitimai.

⚠️ Saugos informacija

Prieš įrengdami ir naudodami šį prietaisą, atidžiai perskaitykite pateiktą instrukciją. Gamintojas neatsako už sužalojimus ir žalą, patirtą dėl netinkamo prietaiso įrengimo ir naudojimo. Visada laikykite šią instrukciją šalia prietaiso, kad galėtumėte ja pasinaudoti vėliau.

Vaikų ir pažeidžiamų žmonių sauga

ISPÈJIMAS!

Pavojus uždusti, susižeisti arba tapti neigaliais.

• Šį prietaisą galima naudoti vaikams nuo 8 metų amžiaus ir asmenims, turintiems psichinių, jutiminių arba protinių negalių arba patirties bei žinių trūkumo, jeigu jie yra prižiūrimi arba instruktuojami, kaip saugiai naudoti šį prietaisą, ir supranta atitinkamus pavojus.
• Neleiskite vaikams žaisti šiuo prietaisu.
• Visas pakavimo medžiagas laikykite vaikams nepasiekiamoje vietoje.
• Neleiskite vaikams ir naminiams gyvūnams būti šalia prietaiso, kai jis veikia arba vėsta. Neuždengtos dalys būna įkaitę.
• Neprižiūrimi vaikai negali atlikti valymo ir vartotojo priežiūros darbų.

Bendrieji saugos reikalavimai

- Šį prietaisą įrengti ir pakeisti jo laidą privalo tik kvalifikuotas asmuo.

• Nenaudokite prietaiso su išoriniu laikmačiu arba atskira nuotolinio valdymo sistema.
• Neprižiūrimas maisto gaminimas ant kaitlentės su riebalais ar aliejumi gali būti pavojingas ir sukelti gaisrą.
• Niekada negesinkite gaisro vandeniu, bet išjunkite prietaisą ir tada uždenkite liepsną, pvz., dangčiu arba gesinimo apdangalu.
  • Nelaikykite daiktų ant maisto gaminimo paviršių.
  • Nenaudokite garinio valiklio prietaisui valyti.
• Niekada nedėkite metalinių daiktų, tokių kaip dangčių, peilių ar šaukštų ant kaitlentės viršaus, nes jie gali įkaisti.
• Prieš atidarydami, nuo dangčio nuvalykite visus išsiliejimus. Palaukite, kol kaitlentės paviršius atauš, prieš uždarydami dangtį.
• Veikiančio prietaiso vidus įkaista. Nelieskite prietaiso kaitinimo elementų. Patiekalus arba orkaitės prikaistuvius iš orkaitės traukite ir į ją dėkite mūvėdami karščiui atsparias pirštines.
• Prieš techninės priežiūros darbus, atjunkite maitinimą.
• Norėdami išvengti galimo elektros smūgio, pasirūpinkite, kad prieš keičiant lemputę prietaisas būtų išjungtas.
• Durelių stiklo nevalykite šiurkščiu abrazyviniu valikliu ar aštriais metaliniais gremžtukais, nes galite subraižyti paviršių ir dėl to stiklas gali sudužti.
• Jei pažeidžiamas maitinimo laidas, jį leidžiama keisti tik gamintojui, jo įgaliotajam aptarnavimo centrui arba panašios kvalifikacijos asmenims – kitaip gali kilti pavojus.
• Norėdami išimti lentynėles, pirmiausia patraukite lentynėlės priekį, o po to galą nuo šoninių sienelių. ľdėkite lentynėles atvirkščia tvarka.

Saugos instrukcija

Šis prietaisas tinkamas naudoti šiose šalyse:

LVLT

Irengimas

JSPĖJIMAS!

Ši prietaisą jrengti privalo tik kvalifikuotas asmuo.

- Nuimkite visas pakavimo medžiagas.

• Nejrenkite ir nenaudokite sugadinto prietaiso.
• Vadovaukitės su prietaisu pateikta naudojimo instrukcija.
• Prietaisas yra sunkus: jį perkeldami, visada būkite atsargūs. Visuomet mūvėkite apsaugines pirštines.
• Netraukite šio prietaiso už rankenos.
• Virtuvės spintelė ir niša privalo būti tinkamų matmenų.

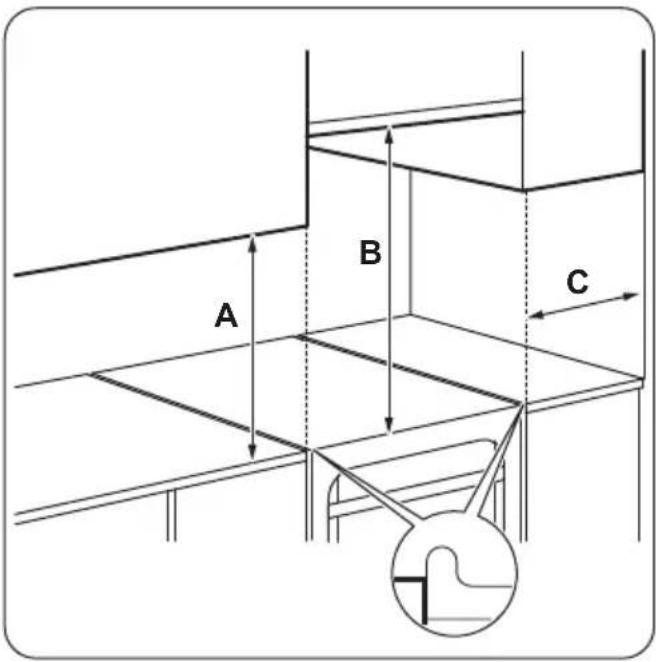

• Būtina paisyti minimalių atstumuų iki kitų prietaisų ir spintelių.
• Prietaisas būtinai turi būti įrengtas po saugiomis konstrukcijomis ir šalia jų.
• Prietaiso dalimis teka elektros srovė. Montuokite prietaisą balduose, kad nepaliestumėte pavojingų dalių.
• Prietaiso šonai privalo būti šalia tokio paties aukščio prietaisų arba spintelių.
• Nejrenkite prietaiso ant pagrindo.
• Jokiu būdu nejrenkite prietaiso greta durų ir po langu. Atidarant duris ar langus, jie gali nuversti įkaitusius prikaistuvius nuo prietaiso.

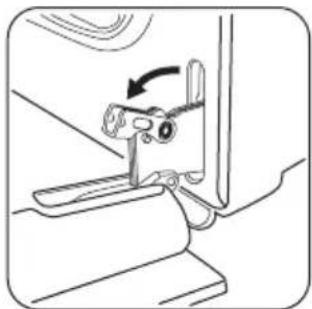

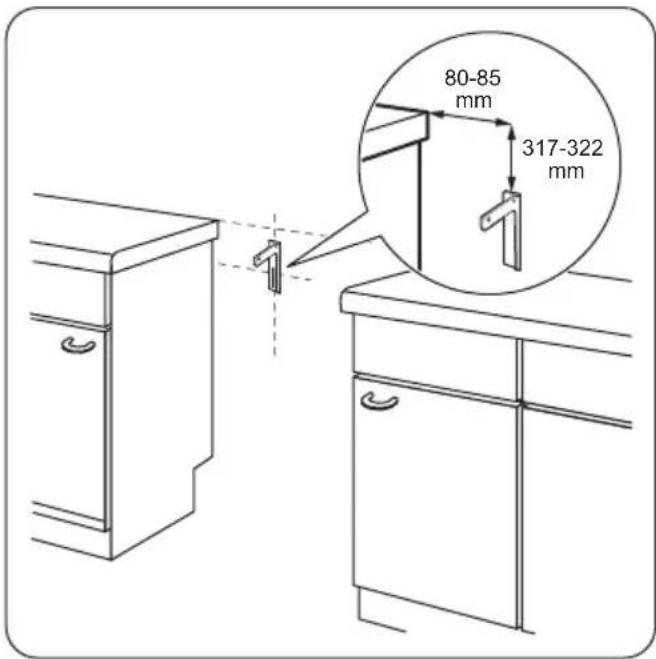

• Būtinai įrenkite stabilizavimo priemones, kad prietaisas neapvirstų. Skaitykite skyrių „Irengimas“.

Elektros prijungimas

JSPÉJIMAS!

Gaisro ir elektros smūgio pavojus.

• Visus elektros prijungimus turi įvesti kvalifikuotas elektrikas.
• Šis prietaisas turi būti įžemintas.
• Patikrinkite, ar elektros duomenys, nurodyti techninių duomenų lentelėje, atitinka jūsų elektros tinklo duomenis. Jeigu ne, kreipkitės į elektrika.
• Visada naudokite taisyklingai jrengtą jžemintą elektros lizdą.
• Nenaudokite daugiakanalių kištukų, jungiklių ir ilginimo laidų.

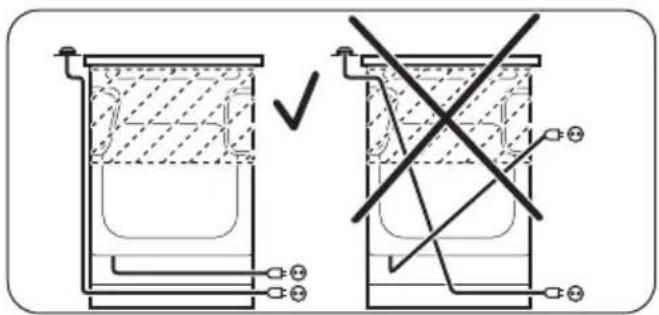

• Saugokite, kad maitinimo laidai neliestų ir nebūtų arti prietaiso durelių, ypač kai durelės yra karštos.
• Dalių su įtampa ir izoliuotų dalių apsauga nuo smūgių turi būti pritvirtinta taip, kad nebūtų galima nuimti be įrankių.
• Elektros kištuką j tinklo lizdą junkite tik tuomet, kai visiškai pabaigsite įrengimą. Įsitikinkite, kad įrengus prietaisą elektros laido kištuką būtų lengva pasiekti.

• Jeigu tinklo lizdas atsilaisvinęs, nejunkite kištuko.

• Norėdami išjungti prietaisą, netraukite už elektros laido. Visada traukite paėmę už elektros kištuko.

• Naudokite tik tinkamus izoliavimo įtaisus: liniją apsaugančius automatinius jungiklius, saugiklius (įsukami saugikliai turi būti išimami iš jų laikiklio), įžeminimo nuotėkio atjungiamuosius įtaisus ir kontaktorius.
• Elektros instaliacija privalo turėti izoliavimo įtaisą, kuris leidžia atjungti prietaisą nuo maitinimo tinklo ties visais poliais. Tarp izoliavimo įtaiso kontaktų turi būti mažiausiai 3 mm pločio tarpelis.
• Iki galo uždarykite prietaiso dureles, prieš įkišdami maitinimo laido kištuką į elektros tinklo lizda.

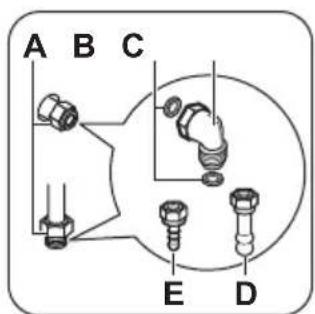

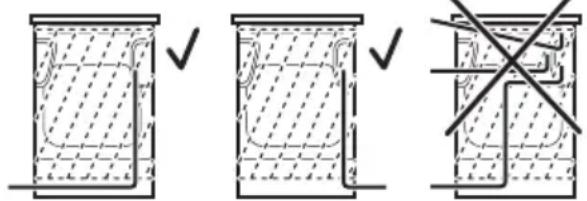

Dujų prijungimas

• Visus duju prijungimus turi jvesti kvalifikuotas asmuo.
• Prieš pradėdami įrengimą, įsitikinkite, ar vietos tiekimo sąlygos (duju rūšis ir slėgis) atitinka šio prietaiso nustatymą.
• Pasirūpinkite, kad aplink prietaisą vyktų oro cirkuliacija.
• Informacija apie duju tiekimą nurodyta techninių duomenų lentelėje.
• Šis prietaisas nėra prijungtas prie įtaiso, šalinančio degant susidariusius produktus. Būtinai prijunkite prietaisą pagal esamas įrengimo taisykles. Atkreipkite dėmesį į tinkamo vėdinimo reikalavimus.

Naudojimas

JSPĖJIMAS!

Sužalojimo ir nudegimų pavojus. Elektros smūgio pavojus.

• Naudokite ši prietaisą tik namų ūkyje.
• Nekeiskite šio prietaiso techninių savybių.
• Užtikrinkite, kad ventiliavimo angos nebūtų uždengtos.
• Nepalikite veikiančio prietaiso be priežiūros.
• Po kiekvieno naudojimo prietaisą išjunkite.
• Prietaisui veikiant, būkite atsargūs, atidarydami prietaiso dureles. Gali išsiveržti karštas oras.
• Nenaudokite šio prietaiso, jeigu jūsų rankos šlapios arba jeigu jis liečiasi prie vandens.
• Nenaudokite prietaiso kaip darbastalio arba vietos daiktams laikyti.

JSPĖJIMAS!

Gaisro ir sprogimo pavojus

• Kaitinant riebalus arba aliejų, gali kilti lengvai užsiliepsnojančių garų. Kaitindami riebalus ir aliejų, būkite atsargūs, kad liepsna arba įkaitę daiktai jų neuždegtų.
• l'kaitusio aliejaus garai gali savaime užsiliepsnoti.
• Naudotas aliejus, kuriame yra maisto likučių, gali užsiliepsnoti esant žemesnei temperatūrai nei aliejus, kuris yra naudojamas pirmą kartą.
• Šalia prietaiso, i prietaisą arba ant jo nedėkite degių produktų arba degiais produktais sudrėkintų daiktų.
• Atidarę dureles, saugokite prietaisą, kad šalia jo nekiltų kibirkščių ir nebūtų atviros liepsnos.
• Atsargiai atidarykite prietaiso dureles. Naudojant ingredientus su alkoholiu, gali susidaryti alkoholio ir oro mišinys.

ISPÉJIMAS!

Pavojus sugadinti prietaisą.

- Kad emalis nebūtu pažeistas arba neišbluktų:

– nedèkite orkaitès indų ar kitų daiktų tiesiai ant prietaiso dugno;
– nepilkite vandens tiesiai į karšta prietaisa;
– nelaikykite prietaise drėgnų patiekalų ir maisto produktų po to, kai juos pagaminsite;
– būkite atsargūs, kai išimate ir dedate priedus.

• Emalio išblukimas neturi poveikio prietaiso veikimui. Tai nelaikoma defektu ir jam garantija netaikoma.
• Drègniems pyragams kepti naudokite gilią kepimo skarda. Vaisių sultys gali palikti dėmių, kurių nuvalyti gali nepavykti.
• Nestatykite įkaitusių prikaistuvių ant valdymo skydelio.
• Neleiskite virti tuštiems prikaistuviams.
• Būkite atsargūs, kad ant prietaiso nenukristų daiktai arba prikaistuviai. Jie gali pažeisti paviršių.
• Nejunkite kaitviečių, nepastatę ant jų prikaistuvių arba ant jų pastatę tuščius prikaistuvius.
• Nedėkite aliuminio folijos ant prietaiso artiesiai ant prietaiso dugno.
• Indai iš ketaus, aliuminio arba su sugadintais dugnais gali subraižyti

paviršius. Jeigu tokius indus nuo maisto gaminimo paviršiaus reikia patraukti, juos visada kelkite, o ne traukite.

• Pasirūpinkite patalpos, kurioje įrengtas prietaisas, geru vėdinimu.
• Naudokite tik stabilius, tinkamos formos ir skersmens prikaistuvius, kurių skersmuo yra didesnis, nei degiklių matmenys.
• Patikrinkite, ar liepsna neužgęsta, greitai pasukus rankenėlę iš didžiausios į mažiausią padėtį.
• Naudokite tik su prietaisu pateikiamus priedus.
• Ant degiklio nejrenkite liepsnos difuzoriaus.
• Šis prietaisas skirtas tik maistui gaminti. Jj draudžiama naudoti kitais tikslais, pavyzdžiui, patalpai šildyti.

Valymas ir priežiūra

JSPÈJIMAS!

Sužalojimo, gaisro arba prietaiso sugadinimo pavojus.

• Prieš techninės priežiūros darbus, išjunkite prietaisą. Ištraukite maitinimo laido kištuką iš elektros lizdo.
• Patikrinkite, ar prietaisas atvėsęs. Gali sutrūkti stiklo plokštės.
• Nedelsdami pakeiskite durelių stiklo plokštes, jeigu jos pažeistos. Kreipkitės į techninio aptarnavimo centra.

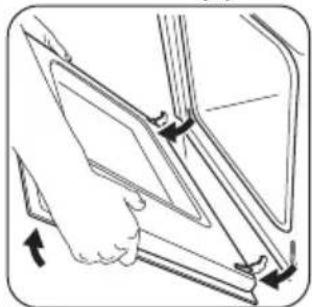

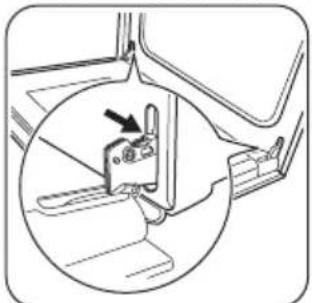

• Būkite atsargūs, kai išimate prietaiso dureles. Durelės yra sunkios!
• Reguliariai valykite prietaisą, kad apsaugotumėte paviršiaus medžiagą nuo nusidėvėjimo.
• Prietaise likę riebalai arba maistas gali sukelti gaisrą.
• Nuvalykite prietaisą drėgna, minkšta šluoste. Naudokite tik neutralius ploviklius. Nenaudokite šveičiamųjų produktų, šveitimo kempinių, tirpiklių arba metalinių grandyklių.
• Jeigu naudojate orkaitės purškiklj, laikykitės ant pakuotės pateiktų saugumo nurodymų.
• Nevalykite katalizinio emalio (jeigu taikytina) jokios rūšies plovikliu.
• Neplaukite degiklių indaplovėje.

Dangtis

- Nekeiskite dangčio techninių savybių.

• Reguliariai nuvalykite dangtj.
- Neatidarykite dangčio, kai paviršiuje yra išsiliejimų.
- Prieš uždengdami dangtį, išjunkite visus degiklius.
- Neuždarykite dangčio, kol kaitlentė ir orkaitė visiškai neataušo.
- Stiklinis dangtis gali įkaitęs sudužti (jeigu taikytina).

Vidinė apšvietimo lemputė

- Šiame prietaise naudojama apšvietimo arba halogeninė lemputė yra skirta tik buitiniams prietaisams. Nenaudokite jos būstui apšviesti.

Gaminio aprašymas

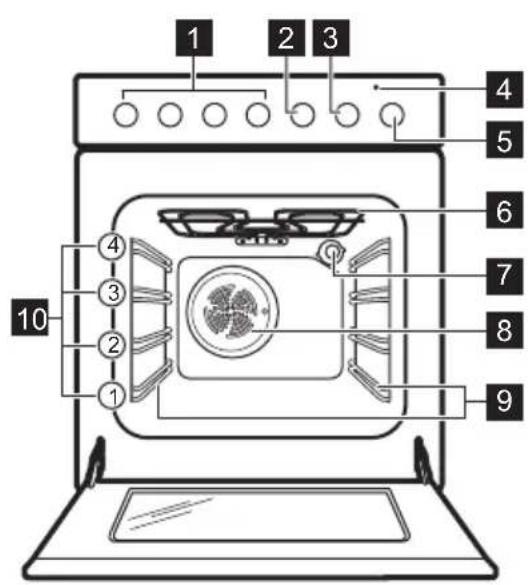

Bendroji apžvalga

1 2 3 4 5 6 7 8 9 10 1 2 3 4

ISPÉJIMAS!

Elektros smūgio pavojus.

• Prieš keisdami lemputę, atjunkite prietaisą nuo maitinimo tinklo.
• Naudokite tik tu pačiu techniniu duomenu lemputes.

Seno prietaiso išmetimas

ISPĖJIMAS!

Pavojus susižeisti arba uždusti.

• Norėdami sužinoti, kaip tinkamai išmesti seną prietaisą, susisiekite su atitinkama savivaldybės įstaiga.
• Ištraukite maitinimo laido kištuką iš maitinimo tinklo lizdo.
• Nupjaukite elektros laidą ir išmeskite jį.
• Nuimkite durelių velkę, kad vaikai ir naminiai gyvūnai neužsidarytų prietaise.
• Suplokite išorinius duju vamzdžius.

1 Kaitlentès rankenélès
2 Minučių skaitlio valdymo rankenėlė
3 Temperatūros nustatymo rankenėlė
4 Temperatūros lemputė / simbolis / indikatorius
5 Orkaitės funkcijų nustatymo rankenėlė
6 Kaitinamasis elementas
7 Lemputè
8 Ventiliatorius
9 Išimama lentynėlė
10 Lentynélès padétys

Maisto gaminimo paviršių išdėstymas

1 3 5 4

Priedai

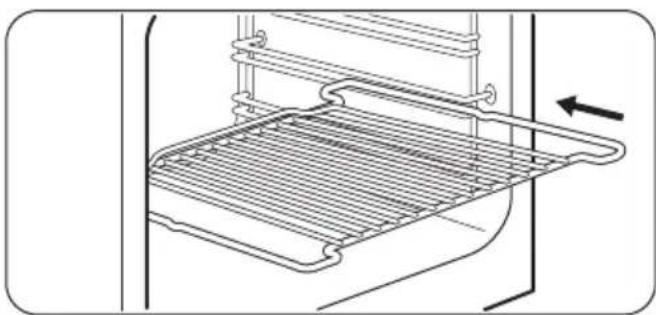

• Grotelès
Prikaistuviams, pyragų formoms, kepimo skardoms.

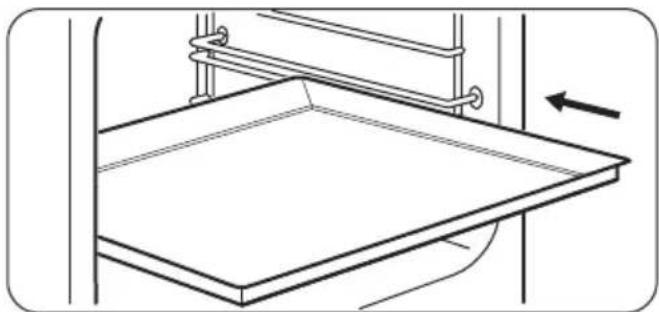

- Kepimo skarda
Skirta pyragams ir sausainiams kepti.
• Aliuminiu padengta kepimo skarda
Skirta pyragams ir sausainiams kepti.

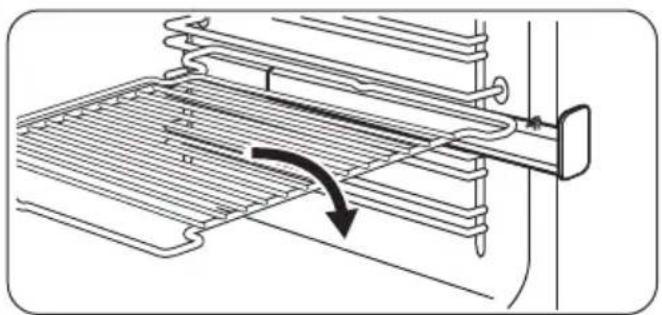

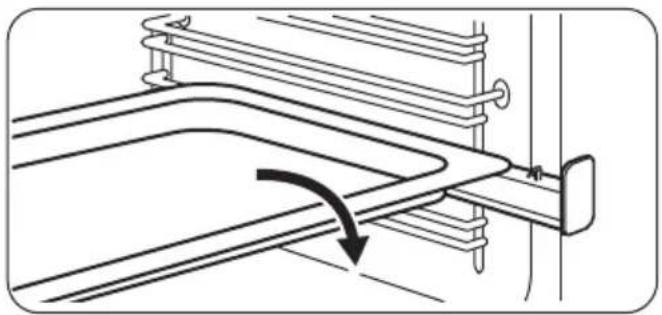

• Ištraukiami bėgeliai

Prieš naudojantis pirmąkart

1 Pagalbinis degiklis
2 Garų išleidimo anga – skaičius ir padėtis priklauso nuo modelio
3 Pusiau spartusis degiklis
4 Pusiau spartusis degiklis
5 Spartusis degiklis

Skirti lentynoms ir skardoms.

• Laikymo skyrius

Laikymo skyrius yra po orkaite. Kai norite naudoti ši skyriu, apatines priekines dureles pakelkite ir po to patraukite žemyn.

ISPÈJIMAS!

Prietaisui veikiant laikymo skyrius gali įkaisti.

ISPÉJIMAS!

Žr. saugos skyrius.

Pradinis valymas

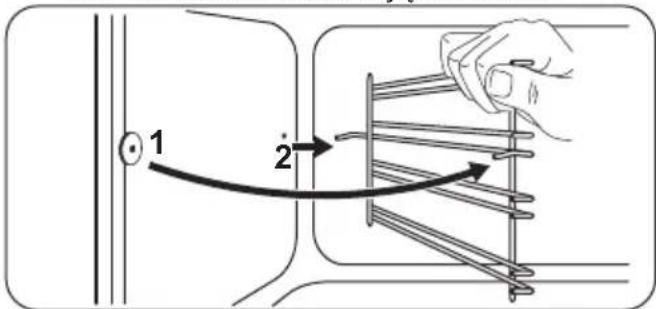

Išimkite iš prietaiso visus priedus ir išimamas lentynų atramas.

Žr. skyrių „Valymas ir priežiūra“.

Prieš pirmajj naudojimą prietaisą išvalykite. Idėkite priedus ir išimamas lentynų atramas atgal i jų pradines padėtis.

Išankstinis įkaitinimas

|kaitinkite tuščią prietaisą, kad išdegtų visi jame likę riebalai.

1. Nustatykite funkcija □ ir didžiausią temperatūrą.

2. Palikite prietaisą veikti 1 valanda.

3. Nustatykite funkcija r didžiausią temperatūrą. Didžiausia temperatūra veikiant šiai funkcijai yra 210 °C.

4. Ijunkite prietaisą ir palaukite 15 minučių. Priedai gali įkaisti labiau nei įprastai. Iš prietaiso gali sklisti kvapai ir veržtis dūmai. Tai normalu. Būtinai užtikrinkite tinkamą patalpų vėdinimą.

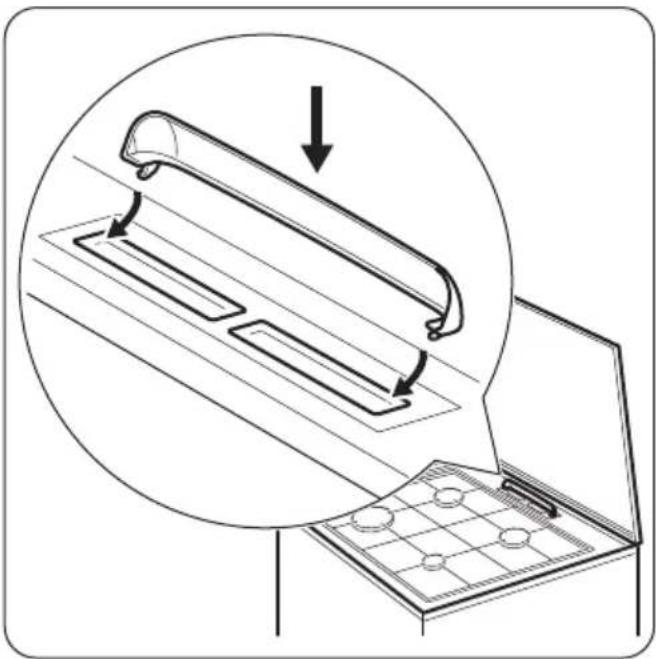

Garų išleidimo angos dangtelio įrengimas

Taikytina tik baltam kaitlentės dangčiui. Tik rinktiniuose modeliuose.

Pro garų išleidimo angą besiveržiantis karštas oras gali pakeisti balto viryklės dangčio spalvą. Ši sritis pagelsta. Norėdami to

išvengti, jrenkite garų išleidimo angos dangtelį.

1. Užkabinkite dangtelio kabliukus už garų išleidimo angų priekinių kraštų apačios.
2. Paspauskite galinį kraštą, kad dangtelis užsifiksuotų.

Kaitlentė. Kasdienis naudojimas

ISPÈJIMAS!

Žr. saugos skyrius.

Kaitlentės degiklio uždegimas

Visada prieš uždėdami prikaistuvius uždekite degiklj.

ISPÉJIMAS!

Būkite atsargūs virtuvėje naudodami atvirą liepsną. Gamintojas neprisiima jokios atsakomybės, jei liepsna buvo netinkamai naudojama.

1. Pasukite kaitlentės rankenėlę prieš laikrodžio rodyklę i maksimalaus duju srauto padėtį ir paspauskite degiklj uždegimui.

2. Laikykite kaitlentės rankenėlę nuspaustą lygiai arba mažiau kaip 10 sekundžių, kad termopora įkaistų. Priešingu atveju dujų tiekimas bus pertrauktas.

3. Sureguliuokite liepsną, kai ji taps stabili.

JSPÈJIMAS!

Nelaikykite rankenėlės nuspaudę ilgiau nei 15 sekundžių. Jeigu degiklis neužsidega per 15 sekundžių, atleiskite rankenėlę, pasukite ją išjungimo padėtį ir, prieš mėgindami uždegti degiklj dar kartą, palaukite ne mažiau kaip 1 minutę.

Jei po kelių bandymų degiklis neužsidega, patikrinkite, ar karūnėlė ir jos dangtelis yra taisyklingoje padėtyje.

Jeigu néra elektros, degikli galite uždegti be elektros įtaiso. Tokiu atveju pridėkite prie degiklio liepsnos šaltinį, paspauskite atitinkamą rankenėlę ir pasukite ją i maksimalią padėtį. Laikykite rankenėlę nuspaustą lygiai arba mažiau kaip 10 sekundžių, kad termopora įkaistų.

Jeigu degiklis netyčia užgęsta, pasukite rankenėlę i išjungimo padėtį ir vėl mėginkite uždegti degiklj, praėjus ne mažiau kaip 1 minutei.

Žiežirbų generatorius gali įsijungti automatiškai, kai įjungiate maitinimą, po įrengimo arba maitinimo pertrūkio. Tai normalu.

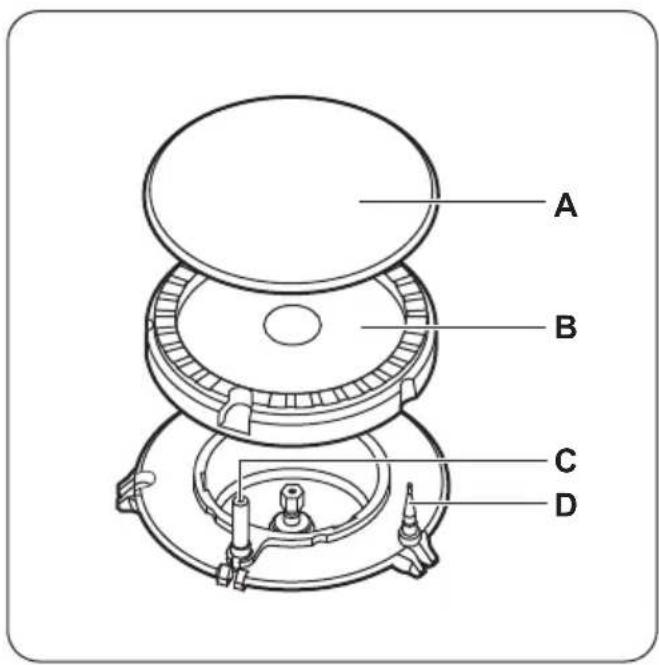

Degiklio apžvalga

A B C D

Kaitlentė – patarimai

A) Degiklio dangtelis
B) Degiklio karūnèlè
C) Uždegimo žvakė
D) Termopora

Degiklių išjungimas

Norėdami išjungti liepsną, pasukite rankenėlę i išjungimo padėtį

ISPÉJIMAS!

Visada sumažinkite liepsną arba visai išjunkite prieš nukeldami prikaistuvius nuo degiklio.

ISPÉJIMAS!

Žr. saugos skyrius.

Prikaistuviai

JSPĖJIMAS!

Nedèkite vieno puodo ant dviejų degiklių.

ISPÉJIMAS!

Ant degiklių nedėkite nestabilių arba pažeistų puodu, kad išvengtumėte išsiliejimo ir sužalojimo.

PERSPÉJIMAS!

Puodo rankenos neturi būti išlindę virš priekinio kaitvietės krašto.

PERSPÉJIMAS!

Puodus privaloma statyti pačiame degiklių viduryje, kad jie būtų visiškai stabilūs ir sumažėtų dujų sąnaudos.

Prikaistuvių skersmenys

ISPÉJIMAS!

Naudokite prikaistuvius, kurių dugno skersmuo atitinka degiklių skersmenį.

Degiklis Prikaistuvio skers-muo (mm)
Spartusis 160–220
Pusiau spartusis 140–220
Pagalbinis 120–180

Energijos taupymas

• Jeigu jmanoma, prikaistuvius uždenkite dangčiais.
• Kai skystis pradeda virti, sumažinkite liepsną, kad skystis lėtai virtų.

JSPĖJIMAS!

Žr. saugos skyrius.

Bendroji informacija

• Valykite kaitlentę po kiekvieno panaudojimo.
• Visada naudokite prikaistuvius, kurių dugnas švarus.
• [brėžimai ar tamsios dėmės ant paviršiaus neturi įtakos kaitlentės veikimui.
• Naudokite specialius, kaitlentei valyti tinkamus valiklius.
• Nerūdijančio plieno dalis nuplaukite vandeniu ir nusausinkite minkštu audiniu.

Kaitlentės valymas

• Nuvalykite nedelsdami: ištirpusį plastiką, plastikinę foliją ir maistą, kurio sudėtyje yra cukraus. Kitaip šie nešvarumai gali sugadinti kaitlentę.
• Kaitlentei pakankamai ataušus pašalinkite: kalkių nuosėdas, vandens dėmes, riebalų dėmes, metalo spalvos dėmes. Kaitlentę valykite drėgnu skudurėliu ir nedideliu valymo priemonės kiekiu. Nuvalę kaitlentę, ją nusausinkite minkštu audiniu.
• Emaliuotas dalis, dangtelj ir karūnėlę valykite šiltu, muiluotu vandeniu ir sausai nušluostykite prieš įtaisydami atgal.

Orkaitė. Kasdienis naudojimas

ISPÈJIMAS!

Žr. saugos skyrius.

Prietaiso jjungimas ir išjungimas

Priklauso nuo modelio, ar jūsų prietaise yra rankenėlių simboliai, indikatoriai ar lemputės.

• Orkaitei įkaitus užsidega indikatorius.
• Kai prietaisas veikia, užsidega lemputė.
• Simbolis rodo, ar rankenėlė valdo vieną iš kaitviečių, orkaitės funkcijas ar temperatūrą.

Uždegimo žvakės valymas

Ši funkcija veikia naudojant keraminę uždegimo žvakę su metaliniu elektrodu. Laikykite šias dalis labai švarias, kad nekiltų uždegimo sunkumu ir patikrinkite, ar neužsikimšo degiklio karūnėlės angos.

Prikaistuvių statymo atramos

Prikaistuvių atramų negalima plauti indaplovėje. Jas reikia plauti rankomis.

1. Kaitlentę lengviau nuvalysite nuème prikaistuvių atramas.

Prikaistuvių atramas įstatykite atsargiai, kad nepažeistumėte kaitlentės viršaus.

1. Nuvalę prikaistuvių atramas, įsitikinkite, ar jos yra tinkamose padėtyse.
2. Prikaistuvių atramų kojelės turi būti degiklio centre – tada degikliai veiks tinkamai.

Periodinė priežiūra

Reguliariai kreipkitės i įgaliotajį aptarnavimo centra dėl dujotiekio įvado ir (jei yra) slėgio reguliatoriaus patikros.

1. Nustatykite orkaitės funkcijų valdymo rankenėlę, kad galėtumėte pasirinkti orkaitės funkciją.
2. Pasukite temperatūros rankenėlę temperatūrai pasirinkti.
3. Jeigu norite išjungti prietaisą, pasukite orkaitės funkcijų ir temperatūros rankenėles į išjungimo padėtį.

Apsauginis termostatas

Netinkamai naudojant prietaisą arba sugedus jo sudedamosioms dalims, jis gali pavojingai perkaisti. Norint to išvengti, orkaitėje įrengtas apsauginis termostatas, kuris nutraukia elektros tiekimą. Sumažėjus temperatūrai, orkaitė vėl automatiškai ijungiama.

Orkaitės funkcijos

Simbolis	Orkaitės funkcija Naudojimo sritis
	Išjungimo padėtis Prietaisas yra išjungtas.
	Apatinis + viršutinis kaitinimas	Maistui kepti ir skrudinti 1-oje lentynos padėtyje.
	Kepimas ant grotelių Plokštiems patiekalams kepti grilyje ir duonos skrebučiams.Didžiausia temperatūra veikiant šiai funkcijai yra 210 °C.
	Apatinis kaitinimas Pyragams su traškiu pagrindu kepti ir maistui konservuoti.
	Gaminimas naudojant karšto oro srautą	Skrudinti arba kepti ir skrudinti maistą, kurio gaminimui reikia tos pačios temperatūros, kai naudojama daugiau nei 1-a lentynos padėtis ir nesimaišo kvapai.
	Picos kepimas ekonominiu režimu	1-oje lentynos padėtyje kepti patiekalus, kuriems reikia intensyvesnio skrudinimo ir traškaus pagrindo. Nustatykite 20–40 °C mažesnę temperatūrą, nei gaminant tradiciniu būdu.Didžiausia temperatūra veikiant šiai funkcijai yra 210 °C.

Orkaitė - Laikrodžio funkcijos

Minučių skaitlys

Naudokite jį galinei laiko atskaitai nustatyti.

Ši funkcija neturi poveikio prietaiso veikimui.

1. Pasirinkite orkaitės funkcija ir orkaitės temperatūrą.

Orkaitė - Priedų naudojimas

1. Iki galo pasukite laikmačio rankenėlę, paskui nustatykite ją ties reikiama laiko nuostata.

Nustatytam laikui pasibaigus, pasigirsta garso signalas.

ISPÉJIMAS!

Žr. saugos skyrius.

Priedų įstatymas

Vieliné lentynélé:

Vielinė lentyna gale yra specialios formos, kuri padeda karščio cirkuliacijai.

Istumkite lentyną tarp lentynos atramos kreipiamuju laikikliu. Dvigubi kraštai turi būti orkaitės gale ir nukreipti i viršu.

Skarda:

Nestumkite kepimo skardos iki pat galinės orkaitės sienelės. Taip karštis negalės cirkuliuoti aplink skarda. Maistas gali sudegti, ypač galinėje skardos dalyje.

Istumkite skarda ar kepimo inda tarp lentynos atramos kreipiamuju laikikliu. Isitikinkite, ar ji neliečia orkaitės galinės sienelės.

Ištraukiami bėgeliai

Naudojant išimamus bėgelius, galima lengviau įstatyti ir ištraukti lentynas.

Galite ištraukiamus bėgelius dėti skirtinguose lentynų lygiuose, išskyrus 4 lygį.

PERSPÉJIMAS!

Ištraukiamų bėgelių negalima plauti indaplovėje. Netepkite ištraukiamų bėgelių jokiu tepalu.

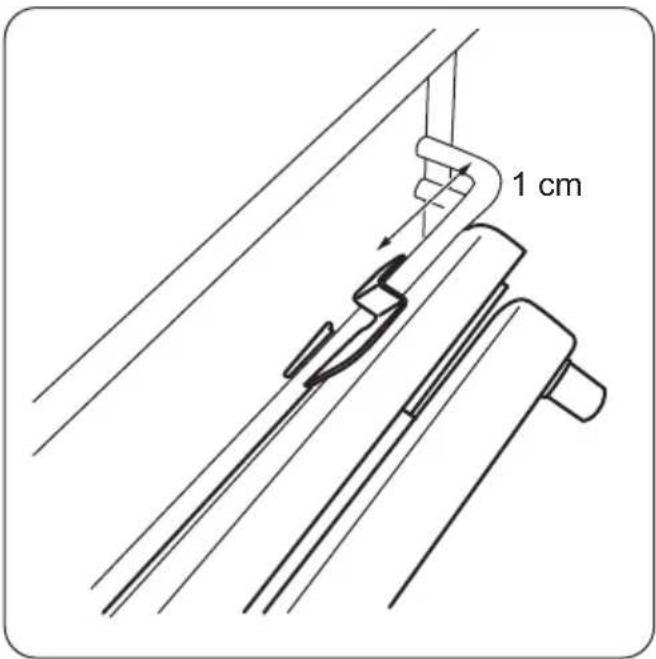

Ištraukiamų bėgelių įdėjimas

1. Pasukite ištraukiamą bėgelį maždaug 90° kampu.

2. Stumkite prilaikymo įtaisą ant galinio ištraukiamo bėgelio galo, ant atraminio lentynos bėgelio. [sitikinkite, kad bėgelį dedate tinkamoje orkaitės pusėje.

1 cm

1. Pasukite bėgelį i tinkamą padėti. Stabdiklis, esantis ištraukiamo bėgelio gale, turi būti viršuje.

2. Stumkite bėgelį iki galinės orkaitės sienelės galo.

3. Stumkite ištraukiamo bėgelio priekinį galą prie atraminio lentynos bėgelio. Girdisi spragtelėjimas, kai prilaikymo įtaisas priekiniame gale tinkamai užsifiksuoja.

4. Tuos pačius veiksmus atlikite antram ištraukiamam bėgeliui įdėti. [sitikinkite, kad abu ištraukiami bėgeliai būtų tame pačiame lygyje.

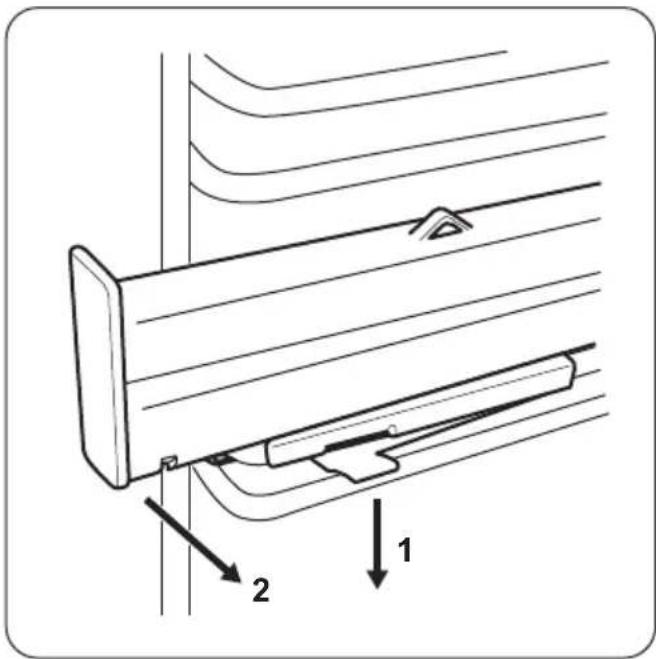

Ištraukiamų bėgelių išėmimas

1. Paspauskite ir laikykite nuspaudę prilaikymo įtaisą, esantį ištraukiamo bėgelio priekiniame gale.

1. Ištraukite bėgelio priekinį galą iš lentynos atramos.
2. Pasukite ištraukiamą bėgelį maždaug 90° kampu.
3. Ištraukite bėgelio galinį galą iš lentynos atramos.
4. Tuos pačius veiksmus atlikite antram ištraukiamam bėgeliui išimti.

Ištraukiami bėgeliai – priedų įdėjimas

PERSPÉJIMAS!

Prieš uždarydami orkaitės dureles, būtinai iki galo atgal į prietaisą įstumkite ištraukiamus bėgelius.

Orkaitė – patarimai

ISPÉJIMAS!

Žr. saugos skyrius.

Lentelèse nurodyta temperatūra ir kepimo laikas yra tik orientacinio pobūdžio. Jie priklauso nuo receptų, naudojamų ingredientų kokybės ir kiekio.

Bendroji informacija

• Prietaise yra keturios lentynų padėtys. Lentynų padėtys skaičiuojamos nuo prietaiso apačios.
• Šis prietaisas turi specialią sistema, užtikrinančią oro apykaitą ir nuolatinę garų apytaką. Dėl tokios sistemos maistas ruošiamas garų prisotintoje aplinkoje,

Vielinè lentynèlè:

Dėkite kepimo skarda arba gilų kepimo indą ant ištraukiamų bėgelių.

patiekalas būna minkštas viduje ir apskrudęs iš išorės. Taip sutrumpinamas maisto gaminimo laikas ir sumažinamos energijos sąnaudos.

• Drègme gali kondensuotis prietaiso viduje arba ant durelių stiklo plokščių. Tai normalu. Prieš atidarydami prietaiso dureles maisto gaminimo metu, visada atsistokite atokiai nuo prietaiso. Kondensavimuisi sumažinti prieš gaminimą maždaug 10 minučių pakaitinkite prietaisą.
• Po kiekvieno naudojimo išvalykite prietaise susikaupusią drėgme.
• Gaminimo metu tiesiai ant prietaiso dugno nedėkite jokių daiktų ir prietaiso komponentų neuždenkite aliuminio folija. Jei nepaisysite šio nurodymo, gali pakisti

gaminimo rezultatai ir būti pažeistas orkaitės emalis.

Kepimas

• Jūsų orkaitė gali kepti ir skrudinti kitaip negu anksčiau turėtas prietaisas. Įprastai naudojamas nuostatas (temperatūrą, gaminimo trukmę) ir lentynų padėtis keiskite atsižvelgdami į lentelėse pateiktas vertes.
  • Gamintojas rekomenduoja pirmą kartą naudoti žemesnę temperatūrą.
• Jei lentelėje nerandate konkretaus patiekalo gaminimo nuostatų, naudokite nuostatas, skirtas gaminti patiekalą, kuris labiausiai panašus į tą, kurį norite gaminti.
• Jei pyragus kepate ne vienoje lentynos padėtyje, kepimo laiką galima pailginti 10–15 minučiu.
• Pyragai ir tešlainiai skirtinguose aukščiuose pradžioje gali skrusti nevienodai. Jei taip nutinka, nustatytos temperatūros nekeiskite. Kepimo metu apskrudimo lygiai suvienodės.
• Esant nustatytai ilgesnei kepimo trukmei, orkaitę galima išjungti likus 10 minučių iki kepimo pabaigos. Tokiu būdu bus išnaudotas likęs karštis.
  Jei gaminimui naudojate užšaldytus maisto produktus, gaminimo metu kepamosios skardos gali išsilenkti. Kepamosioms skardoms atvėsus, jos išsitiesins.

Pyragų kepimas

• Neatidarinėkite orkaitės durelių, kol nepraėjo 3/4 kepimui skirto laiko.
• Jeigu kepate dviejose kepamosiose skardose vienu metu, tarp jų palikite vieną laisvą lygį.

Mėsos ir žuvies gaminimas

• Labai riebiam maistui naudokite gilų kepimo indą, kad orkaitėje neliktų neišvalomų dėmių.
• Prieš pjaustydami mėsą gabaliukais, palaukite maždaug 15 minučių, kad neištekėtų sultys.
• Kad kepimo metu orkaitėje nesusidarytų per daug dūmų, į gilų kepimo indą įpilkite šiek tiek vandens. Kad dūmai nesikondensuotų, įpilkite vandens, kai tik jis išdžiūsta.

Maisto ruošimo trukmė

Gaminimo trukmė priklauso nuo maisto tipo, konsistencijos ir kiekio.

Iš pradžių stebėkite rezultatus, kai gaminate. Raskite tinkamiausias nuostatas (kaitinimo nuostata, gaminimo trukmė ir pan.) jūsų prikaistuviams, receptams ir kiekiams, kai gaminate šiuo prietaisu.

Gaminimas naudojant viršutinį ir apatinį kaitinimą

Patiekalas Kiekis (g) Tempera-tūra (°C)		Laikas(min.)	Lenty-nos pa-dētis	Priedai
Juostiniai tešlai-niai	250 150 25–30 3 kepimo padėklas
Paplotis 1)	1 000 160–170 30–35 2 kepimo padėklas
Mielinis pyragas su obuoliais	2 000 170–190 40–50 3 kepimo padėklas
Obuolių pyragas 2)	1 200 + 1200 180–200 50–60 1 2 apvalios aliumi-			niu padengtos skardos (skers-muo: 20 cm)
Maži pyragaičiai 1)	500 160–170 25–30 2 kepimo padėklas
Patiekalas Kiekis (g) Tempera-tūra (°C)		Laikas(min.)	Lenty-nos pa-dėtis	Priedai
Neriebus biskvitinis pyragas 1)	350 160–170 25–30 1 1 aliuminiu pa-			dengta skarda(skersmuo: 26 cm)
Džiovintų vaisių pyragas	1 500 160–170	45–55 3)	2 kepimo padėklas
Viščiukas 1 350 200–220 60–70 2 grotelės
			1 kepimo padėklas
Viščiukas, perp-jautas pusiau	1 300 190–210 35 + 30 3 grotelės
			1 kepimo padėklas
Kiaulienos pjaus-nys	600 190–210 30–35 3 Vielinė lentyna
			1 kepimo padėklas
Pudingas 4)	800 230–250 10–15 2 kepimo padėklas
Mielinis pyragas su įdaru 5)	1 200 170–180 25–35 2 kepimo padėklas
Pica 1 000 200–220 25–35 2 kepimo padėklas
Varškės pyragas 2 600 170–190 60–70 2 kepimo padėklas
Šveicariškas ob-uolių apkepas 5)	1 900 200–220 30–40 1 kepimo padėklas
Kalėdinis pyragas 5)	2 400 170–180	55–65 6)	2 kepimo padėklas
Lotaringiškas ap-kepas 5)	1 000 220–230 40–50 1 1 apskrita skarda			(skersmuo: 26 cm)
Kaimiška duona 7)	750 + 750 180–200 60–70 1 2 aliuminiu deng-			tos skardos (ilgis:20 cm)
Rumuniškas bisk-vitinis pyragas 1)	600 + 600 160–170 40–50 2 2 aliuminiu deng-			tos skardos (ilgis:25 cm) toje pačioje lentynos padėtyje
Rumuniškas bisk-vitinis pyragas – tradicinis	600 + 600 160–170 30–40 2 2 aliuminiu deng-			tos skardos (ilgis:25 cm) toje pačioje lentynos padėtyje
Patiekalas Kiekis (g) Tempera-tūra (°C)		Laikas(min.)	Lenty-nos pa-dētis	Priedai
Mielinės bandelės5)	800 200–210 10–15 2 kepimo padėklas
Šveicariškas vy-niotinis 1)	500 150–170 15–20 1 kepimo padėklas
Merengos 400 100–120 40–50 2 kepimo padėklas
Trupininis pyragas5)	1 500 180–190 25–35 3 kepimo padėklas
Biskvitinis pyragas1)	600 160–170 25–35 3 kepimo padėklas
Sviestinis pyragas1)	600 180–200 20–25 2 kepimo padėklas

1) [kaitinkite orkaite 10 minučiu.
2) l'kaitinkite orkaitę 15 minučiu.
3) Išjungę prietaisą, palikite pyragą orkaitėje dar 7 minutes.
4) [kaitinkite orkaitę 20 minučiu.
5) [kaitinkite orkaitę 10–15 minučių.
6) Išjunge prietaisą, palikite pyragą orkaitėje dar 10 minučių.
7) Nustatykite 250 °C temperatūrą ir įkaitinkite orkaitę 18 minučių.

Karšto oro srautas

Patiekalas Kiekis (g) Tempera-tūra (°C)		Laikas (min.) Lenty-nos pa-dētis		Priedai
Juostiniai tešlai-niai 1)	250 145 25 3 kepimo padė-			klas
Juostiniai tešlai-niai 1)	250 + 250 145 25 1 + 3 kepimo padė-			klas
Paplotis 1)	1 000 150 30 2 kepimo padė-			klas
Paplotis 1)	1 000 + 1 000 155 40 1 + 3 kepimo padė-			klas
Mielinis pyragas su obuoliais	2 000 170–180 40–50 3 kepimo padė-			klas
Obuolių pyragas 1	200 + 1 200 175	55 2 2 apvalios aliū-		miniu padeng-tos skardos(skersmuo: 20cm) toje pačiojelentynos padė-tyje
Maži pyragaičiai 1)	500 155 30 2 kepimo padė-			klas
Maži pyragaičiai 1)	500 + 500 155	40 1 + 3 kepimo padė-		klas
Neriebus biskviti-nis pyragas 1)	350 160 30 1 aliuminiu pa-			dengta skarda(skersmuo: 26cm)
Džiovintų vaisių pyragas	1 200 150–160		30–35 2)	2 kepimo padė-klas
Viščiukas 1 400 180	55 2 grotelės
Kiaulienos keps-nys	800 170–180 45–50 2 grotelės			1 kepimo padė-klas
Įdarytas mielinis pyragas	1 200 150–160	20–30 2 kepimo padė-		1 kepimo padė-klas
Pica	1 000 + 1 000	200–210 30–40	1 + 3 kepimo padė-klas
Pica	1 000 190–200	25–35 2 kepimo padė-		klas
Varškės pyragas	2 600 160–170	40–50 1 kepimo padė-		klas
Šveicariškas ob-uolių apkepas 3)	1 900 180–200	30–40 2 kepimo padė-		klas
Kalėdinis pyragas 1)	2 400 150–160		35–40 2)	2 kepimo padė-klas

Patiekalas Kiekis (g) Tempera-	tūra (°C)	Laikas (min.) Lenty-nos pa-dētis	Priedai
Lotaringiškas ap-kepas 3)	1 000 190–210 30–40 1 1 apskrita skar-		da (skersmuo: 26 cm)
Kaimiška duona 4)	750 + 750 160–170 40–50 1 kepimo padė-		klas
Rumuniškas bisk-vitinis pyragas 3)	600 + 600 155–165 40–50 2 2 aliuminiu		dengtos skar-dos (ilgis: 25 cm) toje pačioje lentynos padė-tyje
Rumuniškas bisk-vitinis pyragas – tradicinis	600 + 600 150–160 30–40 2 2 aliuminiu		dengtos skar-dos (ilgis: 25 cm) toje pačioje lentynos padė-tyje
Mielinės bandelės 1)	800 190 15 3 kepimo padė-		klas
Mielinės bandelės 5)	800 + 800 190 15 1 + 3 kepimo padė-		klas
Šveicariškas vy-niotinis 1)	500 150–160 15–20 3 kepimo padė-		klas
Merengos 400 110–120 30–40 2 kepimo padė-			klas
Merengos 400 + 400 110–120 45–55 1 + 3 kepimo padė-			klas
Trupininis pyragas 1	500 160–170 25–35 3 kepimo padė-		klas
Biskvitinis pyragas 1)	600 150–160 25–35 2 kepimo padė-		klas
Sviestinis pyragas 1)	600 + 600 160–170 25–35 1 + 3 kepimo padė-		klas

1) [kaitinkite orkaite 10 minučiu.

2) Išjunge prietaisą, palikite pyragą orkaitėje dar 7 minučių.

3) [kaitinkite orkaite 10–15 minučiu.

4) Nustatykite 250 °C temperatūrą ir įkaitinkite orkaitę 10–20 minučiu.

5) lkaitinkite orkaitę 15 minučių.

Patiekalas Kiekis (g) Tempera-tūra (°C)		Laikas (min.) Lenty-nos pa-dėtis	Priedai
Pica 1 000 200–210	20–30 1 kepimo padė-		klas
Pica 1 000 + 1 000	180–200 30 2 kepimo padė-		klas
			1 aliuminiu pa-dengtas kepi-mo padėklas

Pica

Norėdami geriausiai iškepti pica, nustatykite orkaitės funkciju valdymo ir orkaitės temperatūros nustatymo rankenėles ties picos padėtimi.

Orkaitė. Valymas ir priežiūra

ISPÈJIMAS!

Žr. saugos skyrius.

Pastabos dèl valymo

• Prietaiso priekį valykite minkštu audiniu ir šiltu vandeniu su valymo priemone.
• Metaliniams paviršiams valyti naudokite įprastą valymo priemonę.
• Prietaiso vidų valykite po kiekvieno naudojimo. Riebalų kaupimasis ar kiti maisto likučiai gali sukelti gaisrą.
• lsisenėjusius nešvarumus valykite specialiu orkaičių valikliu.
• Visus priedus išvalykite po kiekvieno naudojimo ir palikite juos išdžiūti. Valykite minkštu audiniu ir šiltu vandeniu su valymo priemone.
• Jeigu turite neprisvylančių priedų, neplaukite jų stipraus poveikio priemonėmis, aštriais daiktais arba indaplovėje. Tai gali pažeisti neprisvylančią dangą.

Nerūdijančio plieno ar aliuminio prietaisai

Orkaitės dureles valykite tik drėgna kempine. Nusausinkite minkštu audiniu.

Nenaudokite plieno vilnos, rūgšties arba šveičiamuju medžiagų, nes jos gali pažeisti orkaitės paviršių.

Orkaitės valdymo pultą valykite vadovaudamiesi tais pačiais perspėjimais.

Lentynų atramų

Norėdami išvalyti orkaitės vidų, išimkite lentynų atramas.

1. Atitraukite lentynos atramos priekį nuo šoninės sienelės.

1. Lentynos atramos galinę dalį patraukite nuo šoninės sienelės ir ją ištraukite.

1 2

Idėkite lentynų atramas atvirkščia tvarka.

Orkaitės durelių valymas

Orkaitės durelės turi dvi stiklo plokštes, įstatytas viena priešais kitą. Kad būtų lengviau valyti, nuimkite orkaitės dureles.

ISPÈJIMAS!

Orkaitės durelės gali staiga užsidaryti, jei jūs bandysite išimti vidines stiklo plokštes, kai durelės nebus išimtos.

Orkaitės dureles galite išimti ir nuvalyti.

Nepameskite varžtu.

1. Visiškai atidarykite orkaitės dureles ir suimkite du durelių lankstus.

1. Pakelkite ir pasukite svirteles, esančias ant šių dviejų lankstų.

1. Uždarykite orkaitės dureles iki pirmos atidarymo padėties (pusiau priverkite dureles). Tada patraukite į priekį ir išimkite dureles iš jų lizdo.

1. Padėkite dureles ant minkštu audiniu užtiesto stabilaus paviršiaus.

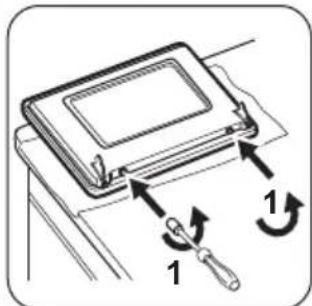

2. Iš durelių krašto atsuktuvu išsukite 2 varžtus.

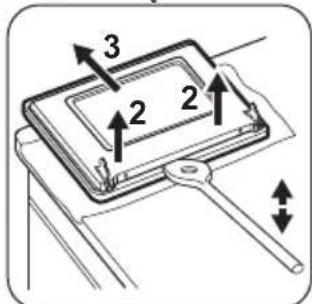

1. Medine arba plastikine mentele arba panašia priemone atidarykite vidines dureles. Laikydami išorines dureles, vidines dureles stumkite prie viršutinio durelių krašto. Pakelkite vidines dureles.

3 2 2

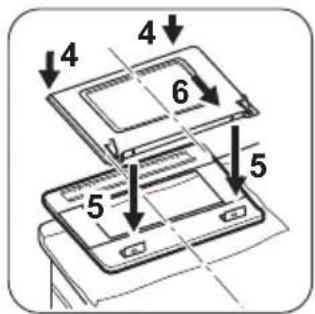

1. Nuvalykite orkaitės dureles vandeniu ir muilu. Nuvalykite vidinę durelių pusę. Gerai išdžiovinkite orkaitės dureles. Baigę valyti, įstatykite orkaitės dureles ir stiklo plokštes. Jeigu norite įdėti orkaitės dureles,

atlikite pirmiau minėtus veiksmus atvirkščia eilės tvarka.

4 4 6 5 5

Lemputės keitimas

Patieskite audinį prietaiso viduje. Tai apsaugo nuo lemputės stiklinio gaubtelio ir orkaitės vidaus pažeidimų.

Trikčių šalinimas

ISPÉJIMAS!

Žūties nuo elektros srovės pavojus! Atjunkite saugiklį prieš keisdami lemputę. Lemputė ir lemputės stiklinis gaubtas gali būti karšti.

1. Išjunkite prietaisą.
2. Išimkite saugiklius iš skirstomosios saugiklių dėžutės arba išjunkite jungtuva.

Galiné lemputé

1. Sukite stiklinj lemputės gaubtelį prieš laikrodžio rodyklę ir nuimkite jį.
2. Nuvalykite stiklinį gaubtelį.
3. Orkaitės lemputę pakeiskite tinkama, 300 °C karščiui atsparia lempute.
4. Uždėkite stiklinį gaubtelį.

JSPÉJIMAS!

Žr. saugos skyrius.

Ką daryti, jeigu..

Problema Galima priežastis Atitaisymo būdas
Néra žiežirbos, kai mėginate jungti žiežirbų generatorių.	Kaitlentė neprijungta arba netin-kamai prijungta prie elektros tin-klo.	Patikrinkite, ar kaitlentė tinka-mai prijungta prie elektros tin-klo. Žr. prijungimo schemą.
Néra žiežirbos, kai mėginate jungti žiežirbų generatorių.	Suveikė saugiklis. Patikrinkite, ar	veikimas sutrikodėl perdegusio saugiklio. Jeigu saugiklis pakartotinai suveikia,kreipkitės į kvalifikuotą elektrika.
Néra žiežirbos, kai mėginate jungti žiežirbų generatorių.	Netinkamai uždėtas degikliodangtelis ir karūnėlė.	Tinkamai uždėkite degikliodangtelį ir karūnėlę.
Liepsna užgęsta iš karto tik už-degus.	Termopora nepakankamai įkai-to.	Užsidegus liepsnai, žiežirbų generatorių laikykite jjungtą ly-giai ar mažiau kaip 10 sekund-žių
Nevienodas liepsnos žiedas. Degiklio karūnėlę užkimšo maisto likučiai.		Patikrinkite, ar neužkimštas purkštukas ir ar degiklio karū-nėlė švari.
Degikliai neveikia. Néra duju tiekimo. Patikrinkite duju prijungimą.
Liepsna yra oranžinė arba gelto-na.	Liepsna gali atrodyti oranžinė	arba geltona tam tikrose degiklio srityse. Tai normalu.
Problema Galima priežastis Atitaisymo būdas
Lemputė nešviečia. Perdegusi lemputė. Pakeiskite lemputę.
Ant maisto produktų ir orkaitės viduje kaupiasi garai ir kondensatas.	Pernelyg ilgam palikote patieka-lą orkaitėje.	Baigę gaminti, nepalikite patie-kalu orkaitėje ilgiau negu 15–20 minučių.
Orkaitė nekaista. Nenustatytos būtinos nuostatos. Įsitikinkite, ar nuostatos yra tin-kamos.
Patiekalai kepa per ilgai arba per trumpai.	Per žema arba per aukšta temperatūra.	Jeigu reikia, pareguliuokite temperatūrą. Laikykitės naudotojo vadove pateiktų instrukciju.

Aptarnavimo duomenys

Jeigu patys negalite rasti problemos sprendimo, kreipkitės i prekybos atstovą arba įgaliotajį techninio aptarnavimo centra.

Duomenys, kuriuos būtina pateikti techninio aptarnavimo centrui, nurodyti techninių

duomenų lentelėje. Duomenų lentelę rasite prietaiso viduje, ant priekinio rėmo.

Nenuimkite duomenų lentelės nuo prietaiso vidaus.

Rekomenduojame duomenis užsirašyti čia:

Modelis (MOD.)

Gaminio numeris (PNC)

Serijos numeris (S. N.)

Irengimas

ISPÉJIMAS!

Žr. saugos skyrius.

Prietaiso pastatymo vieta

Atskirai stovintį prietaisą galite montuoti su spintelėmis iš vienos arba dviejų pusių, o taip pat statyti kampe.

Tarp prietaiso ir galinės sienos turi likti 1 cm tarpas, kad būtų galima atidaryti dangtį.

Minimalius jrengimo atstumus rasite lentelèje.

A B C

Mažiausi atstumai

Matmuo mm
A 400
B 650
C 150

Techniniai duomenys

Matmuo mm
Aukštis 855

Matmuo mm
Plotis 500
Ilgis 600
Bendra elektros galia 2685 W
Prietaiso klasė 1

Kiti techniniai duomenys

Prietaiso kategorija: II2H3B/P
Pradinės dujos: G20 (2H) 20 mbar
Pakeistos dujos: G30/G31 (3B/P) 30/30 mbar

Pralaidos skersmenys

DEGIKLIS	PRALAIDOS SKERSMUO ^1) 1/100 mm
Pagalbinis 29 / 30
Pusiau spartusis 32
Spartusis 42

1) Pralaidos tipas priklauso nuo modelio.

Dujų degikliai GAMTINĖMS DUJOMS G20 20 mbar

DEGIKLIS |PRASTA GALIA, kW	SUMAŽINTA GALIA, kW	PURKŠTUKO ŽEN-KLINIMAS, 1/100 mm
Spartusis	3,0	0,72 / 0,751)
Pusiau spartusis	2,0 / 1,91)	0,43 / 0,451)
Pagalbinis	1,0	0,35

1) Pralaidos tipas priklauso nuo modelio.

Dujų degikliai, skirti suskystintosioms dujoms G30 30 mbar

DEGIKLIS JPRASTA GA-LIA, kW	SUMAŽINTAGALIA, kW	PURKŠTUKOŽENKLINIMAS,1/100 mm	VARDINIS DUJŲSRAUTAS, g/h
Spartusis 3,0 0,72 88 218,14
Pusiau spartus-sis	2,0 0,43 71 145,43
Pagalbinis 1,0 0,35 50 72,71

Dujų degikliai, skirti suskystintosioms dujoms G31 30 mbar

DEGIKLIS JPRASTA GA-LIA, kW	SUMAŽINTA GA-LIA, kW	PURKŠTUKO ŽENKLINI-MAS, 1/100 mm	VARDINIS DUJŲ SRAUTAS, g/h
Spartusis 2,6 0,63 88 185,68
Pusiau spartus-sis	1,7 0,38 71 121,40
Pagalbinis 0,85 0,31 50 60,70

Dujų prijungimas

Naudokite stabilius arba lanksčius nerūdijančio plieno vamzdžius pagal galiojančias normas. Jeigu naudojate lanksčius metalinius vamzdžius, užtikrinkite, kad jie nesiliestų prie judančių dalių ir kad nebūtų suspausti.

Dujų prijungimo vamzdis neturi liesti jokios prietaiso dalies, kaip parodyta paveikslėlyje.

Lanksti jungtis naudojant ne metalinius vamzdžius

Jeigu turite paprastą prieigą prie prijungimo, galite naudoti lankstų vamzdį. Lankstų vamzdį reikia gerai pritvirtinti spaustukais.

Montuodami visada naudokite vamzdžio laikiklj ir tarpiklj. Lankstų vamzdį galite naudoti, kai:

- jis negali įkaisti daugiau negu patalpos temperatūra (daugiau nei 30 °C);

- jis néra ilgesnis negu 1 500 mm;

- jis niekur neturi susiaurėjimų;

- jis nėra susisukęs ar priveržtas;

- jis nesiliečia su aštriais kraštais ar kampais;

- jo būklę lengva patikrinti.

Kai tikrinate lankstų vamzdį, įsitikinkite, ar:

- jo dviejuose galuose ir per visą ilgį nėra įtrūkimų, įpjovimų, apdegimo požymių;

- medžiaga nėra sukietėjusi, ar ji yra pakankamai lanksti;

- nesurūdijo sąvaržos;

- nesibaigé jo galiojimo terminas.

Jeigu pastebite vieną ar kelis tokius defektus, vamzdžio neremontuokite, o pakeiskite.

ISPÉJIMAS!

Baige jrengti patikrinkite, ar visu vamzdžio montavimo elementu izoliacija nepralaidi. Naudokite muilo tirpalą, o ne liepsną sandarikliui tikrinti.

Dujotiekio iškyša yra galinėje valdymo skydelio pusėje.

ISPÉJIMAS!

Prieš prijungdami dujas, atjunkite prietaisą nuo elektros maitinimo arba išjunkite saugiklią saugiklių dėžėje. Uždarykite pagrindinią duju tiekimo vožtuvą.

Pritaikymas skirtingų tipų dujoms

ISPÉJIMAS!

Pritaikyti skirtingų tipų dujoms leiskite tik įgaliotajam asmeniui.

Jeigu prietaise nustatytos gamtinės dujos, galite pakeisti į suskystintąsias dujas, jeigu yra tinkami purkštukai. Dujų tiekimo sparta yra reguliuojama pagal poreiki.

ISPÉJIMAS!

Prieš keisdami purkštukus, isitikinkite, kad duju rankenėlės būtu išjungimo padėtyje. Atjunkite prietaisą nuo elektros maitinimo.Palaukite, kol prietaisas atvės. Galima susižeisti.

Prietaise pagal numatymą nustatytos dujos. Norėdami pakeisti nuostatą, iš sąrašo pasirinkite vamzdžio laikiklj. Būtinai naudokite sandarinimo tarpiklj.

A B C E D

A) Dujų prijungimo taškas (prietaisas prijungiamas tik viename taške)
B) Tarpiklis

C) Reguliuojama jungtis
D) Gamtinių dujų vamzdžio laikiklis
E) Suskystintuju duju vamzdžio laikiklis

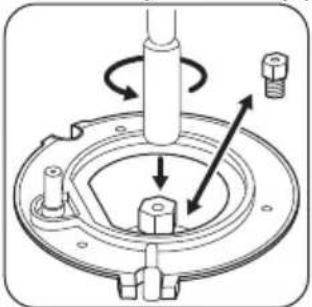

Kaitlentės purkštukų keitimas

Pakeiskite purkštukus, kai keičiate duju rūši.

1. Nuimkite indų statymo atramas.
2. Nuimkite degiklių karūnėles ir dangtelius.
3. Nuimkite purkštukus, naudodami raktą Nr.
5. Pakeiskite purkštukus, reikalingais jūsų naudojamam dujų tipui.

1. Duomenų lentelę (pritvirtintą greta dujų tiekimo vamzdžio) pakeiskite nauja, kurioje būtų nurodytas naujų tiekiamų dujų tipas.

Šią lentelę rasite su prietaisu pateikiamame maišelyje.

Jei tiekiamas dujų slėgis nėra pastovus ar jis skiriasi nuo reikalingo, sumontuokite atitinkamą slėgio reguliavimo įtaisą ant dujų tiekimo vamzdžio.

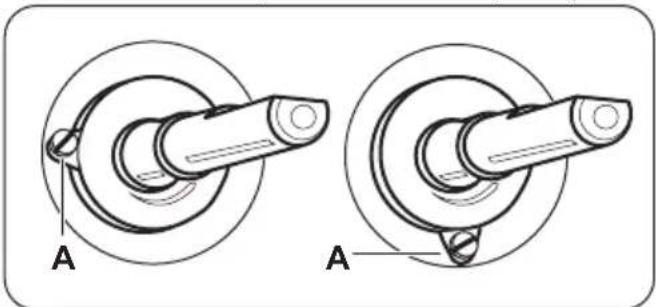

Kaitlentès degiklio minimalaus lygio reguliavimas

1. Atjunkite prietaisą nuo elektros maitinimo.
2. Nuimkite kaitlentės rankenėlę. Jeigu nėra prieigos prie pralaidos varžto, išmontuokite valdymo skydelį prieš pradėdami reguliuoti.
3. Plonu plokščiu atsuktuvu pareguliukite pralaidos varžtą A. Modelis lemia pralaidos varžto padėtį A.

Keitimas iš gamtinių dujų i suskystintąsias dujas

1. Visiškai priveržkite apėjimo varžtą.
2. |statykite rankenėlę atgal i vietą.

Keitimas iš suskystintuju duju gamtines dujas

1. Atsukite maždaug vieną pasukimą pralaidos varžta i padėti (A).
2. |statykite rankenėlę atgal i vietą.
3. Prijunkite prietaisą prie elektros tinklo.

JSPÈJIMAS!

Įkiškite maitinimo laido kištuką i elektros lizdą tik tuomet, kai vėl tinkamai sumontuosite visas dalis. Galima susižeisti.

1. Uždekite degiklj.
   Žr. skyrių „Kaitlente. Kasdienis naudojimas“.
2. Rankenėlę pasukite į mažiausios liepsnos padėti.
3. Vèl nuimkite rankenèlę.
4. Lėtai sukite pralaidos varžta, kol liepsna taps minimali ir stabili.
5. |statykite rankenėlę atgal i vietą.
6. Nustatykite maksimalaus duju srauto padėtį orkaitės rankenėle ir palaukite, kol orkaitė bent 10 minučių įkais.
7. Greitai pasukite orkaitės funkcijų rankenėlę iš didžiausios į mažiausią dujų karščio padėtį.

Valdykite liepsną. Patikrinkite, ar liepsna neužgęsta, pasukus rankenėlę iš didžiausio į mažiausią dujų srauto padėtį. Turi būti maža pastovi liepsna virš orkaitės degiklio karūnėlės. Jeigu liepsna užgęsta, vėl pareguliuokite dujinį degiklj.

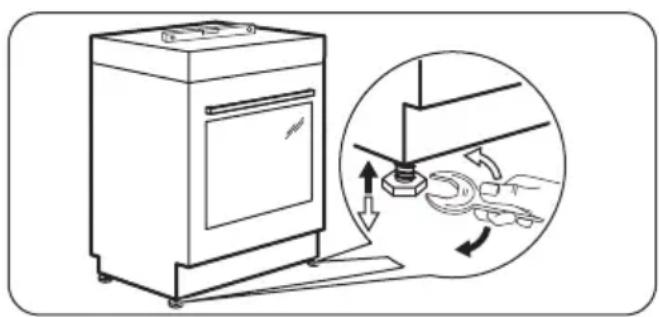

Prietaiso išlygiavimas

Naudodami mažas kojeles prietaiso apačioje, sulyginkite prietaiso viršų su kitais paviršiais.

Apsauga nuo pasvirimo

Prieš pritvirtindami apsaugą nuo pasvirimo, nustatykite tinkamą prietaiso aukštį ir jo pastatymo vietą.

PERSPÈJIMAS!

Užtikrinkite, kad apsaugą nuo pasvirimo jrengsite tinkamame aukštyje.

Paviršius už prietaiso būtinai turi būti lygus.

Turite jrengti apsaugą nuo pasvirimo. Jeigu nejrengsite, prietaisas gali pasvirti.

Šis prietaisas turi paveikslėlyje pavaizduotą simbolį (jeigu taikytina), kad primintų jums apie apsaugos nuo pasvirimo įrengimą.

1. lrenkite apsaugą nuo pasvirimo 317–322 mm žemiau nuo prietaiso viršaus ir 80–85 mm nuo prietaiso šono, laikiklio apvalioje skylėje. lstriekite ją i tvirtą medžiagą arba naudokite tinkamas tvirtinimo medžiagas (sieną).

80-85 mm 317-322 mm

1. Skylę galite rasti prietaiso gale, kairėje pusėje. Prietaiso priekį pakelkite ir padėkite viduryje tarp spintelių. Jei tarpas tarp spintelių yra didesnis už prietaiso plotį, jums reikia jį išmatuoti, kad galėtumėte prietaisą pastatyti tiksliai centre.

Jeigu pakeitėte viryklės matmenis, tinkamai išlyginkite apsaugą nuo pasvirimo.

PERSPÉJIMAS!

Jei tarpas tarp spintelių yra didesnis už prietaiso plotį, jums reikia jį išmatuoti, kad galėtumėte prietaisą pastatyti tiksliai centre.

Elektros jrengimas

ISPÉJIMAS!

Gamintojas néra atsakingas, jeigu jūs nesiimate saugos skyriuose nurodytų saugos priemonių.

Prietaisas pristatomas su maitinimo laidu ir kištuku.

ISPÈJIMAS!

Maitinimo kabelis neturi liesti jokios prietaiso dalies, kaip parodyta paveikslėlyje.

Energijos efektyvumas

Gaminio kortelė ir informacija apie orkaites pagal ES 65-66/2014

Tiekėjo pavadinimas Zanussi
Modelio identifikatorius	ZCK55211WAZCK55211XA
Energijos efektyvumo indeksas 106,3
Energijos efektyvumo klasė A
Energijos sąnaudos esant įprastai apkrovai, veikiant įprastu režimu	0,85 kWh/ciklui
Energijos sąnaudos esant įprastai apkrovai, veikiant venti-liatoriaus režimu	0,84 kWh/ciklui
Orkaičių skaičius 1
Karščio šaltinis Elektra
Tūris 57 l
Orkaitės rūšis Orkaitė autonominės viryklės viduje

EN 60350-1. Buitiniai elektriniai virimo ir kepimo prietaisai. 1 dalis. Viryklės, orkaitės, garinės orkaitės ir kepintuvai. Eksploatacinių charakteristikų matavimo metodai.

Orkaitė – energijos taupymas

Prietaise yra savybių, kurios jums padeda taupyti energiją kasdien ruošiant maistą.

• Bendri patarimai

– [sitikinkite, ar orkaitės durelės tinkamai uždarytos, kai prietaisas veikia, ir gaminant maistą laikykite jas kuo daugiau uždarytas.
– Naudokite metalinius indus, kad pagerintumėte energijos taupymą.
- Kai galite, dékite patiekalus j orkaitę jos nejkaitinę.

• Jei maisto gaminimo trukmė ilgesnė nei 30 minučių, sumažinkite orkaitės temperatūrą iki minimumo likus 3–10 minutėms iki kepimo programos pabaigos pagal gaminimo trukmę. Dėl orkaitėje likusio karščio patiekalas ir toliau keps.
  – Naudokite likusj karštį kitiems patiekalams pašildyti.

- Maisto gaminimas naudojant ventiliatorių – kai galite, naudokite maisto gaminimo funkcijas su ventiliatoriumi, kad taupytumėte energija.

- Šilto pagaminto patiekalo išlaikymas – jeigu norite naudoti likusi karštį patiekalui šiltam išlaikyti, pasirinkite žemiausią galimą temperatūros nuostatą.

APLINKOS APSAUGA

Atiduokite perdirbti medžiagas, pažymėtas šiuo ženklu Āšmeskite pakuotę i atitinkamą atlieku surinkimo kontinerį, kad ji būtų perdirbta. Padėkite saugoti aplinką bei žmonių sveikatą ir surinkti bei perdirbti elektros ir elektronikos prietaisų atliekas.

Neišmeskite šiuo ženklu pažymėtu prietaisų kartu su kitomis buitinėmis atliekomis. Atiduokite šį gamini į vietos atlieku surinkimo punktą arba susisiekite su vietnos savivaldybe dėl papildomos informacijos.
