LIETOŠANAS INSTRUKCIJA ZCM660N ZANUSSI

Drošības informācija 21
Drošības norādījumi 22
Izstrādājuma apraksts 25
Pirms pirmās ieslēgšanas ____ 26
Plīts virsma - Izmantošana ikdienā 26
Plīts virsma - Noderīgi padomi un ieteikumi 28
Plīts virsma - Kopšana un tīrīšana ____ 28

Cepeškrāsns - Izmantošana ikdienā ____ 29
Cepeškrāsns - Noderīgi padomi un ieteikumi 30
Cepeškrāsns - Kopšana un tīrīšana ____ 32
Ko darīt, ja ... 34
Uzstādīšana 35
Apsvērumi par vides aizsardzību ____ 39

Izmainu tiesības rezervētas.

Drošības informācija

Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet pievienotos norādījumus. Ražotājs neatbild par bojājumiem, ko radījusi ierīces nepareiza uzstādīšana vai lietošana. Saglabājiet šos norādījumus ierīces tuvumā turpmākām uzzinām.

Bērnu un nespējīgu cilvēku drošība

⚠ Brīdinājums Nosmakšanas, savainošanās vai pastāvīgas invaliditātes risks.

• Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, uztveres vai garīgām spējām, vai pieredzes un zināšanu trūkumu, ja viņus uzrauga pieaugušais vai par viņu drošību atbildīgā persona.
• Neļaujiet bērniem rotaļāties ar ierīci.
• Glabājiet iesaiņojuma materiālus bērniem nepieejamās vietās.
• Neļaujiet bērniem un dzīvniekiem tuvoties ierīcei tās darbības vai dzesēšanas laikā. Pieejamās sastāvdaļas ir karstas.
  • J a iceaprīkota ar bērnu drošības ierīci, iesakām to aktivizēt.
• Tīrīšanu un lietotāja veikto apkopi nedrīkst veikt bērni bez uzraudzības.

Vispārīgi drošības norādījumi

• Lietošanas laikā ierīce sakarst. Nepieskarieties sildelementiem.

• Nelietojiet ierīci ar ārēju laika slēdzi vai atsevišku tālvadības sistēmu.

• Gatavojot uz plīts ēdienu ar taukiem vai ellu bez pieskatīšanas, var izcelties ugunsgrēks.

• Nemēģiniet dzēst uguni ar ūdeni, bet izslēdziet ierīci un apse-dziet liesmu, piemēram, ar vāku vai ugunsdrošības segu.
• Neturiet priekšmetus uz plīts virsmām.
• Netīriet ierīci ar tvaika tīrītāju.
• Nenovietojiet uz plīts virsmas metāla priekšmetus, piemēram, nažus, dakšas, karotes un vākus, jo tie var sakarst.
• Stikla durvju tīrīšanai neizmantojiet raupjus, abrazīvus tīrīšanas līdzekļus vai asus metāla skrāpjus, jo tie var saskrāpēt virs-mas, un tādējādi stikls var saplīst.
• Pirms atvēršanas noslaukiet no vāka izlijušo šķidrumu. Pirms vāka aizvēršanas ľaujiet plīts virsmai atdzist.

Drošības norādījumi

Uzstādīšana

Brīdinājums lerīci drīkst uzstādīt tikai kvalificēta persona.

• N o ŋemiet visu iepakojumu.
- Neuzstādiet un nelietojiet bojātu ierīci.
- levērojiet kopā ar ierīci piegādātās uzstādīšanas norādes.

- levērojiet piesardzību, pārvietojot ierīci, jo tā ir smaga. Vienmēr lietojiet aizsargcim-dus.

- Nevelciet ierīci aiz roktura.

- Nodrošiniet starp blakus uzstādītām ierīcēm piemērotu attālumu.

- Pârbaudiet, vai ierîce uzstādīta zem un pie drošām ietaisēm.

- lerīces sāni jānovieto pret vienāda augstuma ierīcēm vai mēbelēm.

- Nenovietojiet ierīci uz pamatnes.

- Neuzstādiet ierīci blakus durvīm vai zem logiem. Tas jāievēro, lai, atverot durvis vai logu, nenokristu ēdiena gatavošanas trauki.

Brīdinājums Pārliecinieties, vai ir ierīkoti stabilizatori, lai novērstu ierīces āšanos. Skatiet sadaļu "Uzstādīšana".

Elektriskais savienojums

Brīdinājums Var izraisīt ugunsgrēku un elektrošoku.

• Elektrības padeves pieslēgšana jāveic sertificētam elektrikim.
• lerīcei jābūt iezemētai.
• Pārliecinieties, ka informācija uz tehnisko datu plāksnītes atbilst jūsu elektrosistēmas parametriem. Ja neatbilst, sazinieties ar elektriķi.
• Vienmēr izmantojiet pareizi uzstādītu un drošu kontaktligzdu.
• Nelietojiet daudzkontaktu adapterus vai pagarinātājus.
• Rīkojieties uzmanīgi, lai nesabojātu kontaktspraudni un kabeli. Sazinieties ar servisa daļu vai elektriķi, lai nomainītu bojātu strāvas kabeli.

• Neļaujiet strāvas kabeliem saskarties ar ierīces durvīm, it īpaši, ja durvis ir karstas.

• Dalas, kas nodrošina aizsardzību pret elektrošoku no strāvu vadošiem un izolētajiem elementiem, jānostiprina tā, lai tos nevarētu nonemt bez instrumentiem.

• P i e s l ēdziet kontaktspraudni kontaktlig tikai uzstādīšanas beigās. Pārbaudiet, vai pēc uzstādīšanas kontaktspraudnim var brīvi pieklūt.
• Ja kontaktligzda ir valīga, neievietojiet tajā kontaktspraudni.
• Nekad neatslēdziet ierīci no tīkla, velkot aiz strāvas kabeļa. Vienmēr velciet aiz kontakt-spraudņa.
• Izmantojiet tikai pareizas izolācijas ierīces: automātslēdžus, drošinātājus (no turētājiem izskrūvējamos drošinātājus), zemējuma noplūdes automātslēdžus un savienotājus.
• Elektroinstalācijā jābūt izolācijas ierīcei, kas ľauj atvienot ierīci no visiem elektrotīkla poliem. Izolācijas ierīcē atstarpei starp kontaktiem jābūt vismaz 3 mm.

Gāzes pieslēgšana

• Gāzes pieslēgšanu var veikt kvalificēts speciālists.
• Pārliecinieties, vai ap ierīci notiek gaisa cirkulācija.
• Informācija par gāzes piegādi atrodama uz tehnisko datu plāksnītes.
• Šī ierīce nav pievienota sadegšanas produktu nosūknēšanas iekārtai. Pārliecinieties, lai ierīces pieslēgšana notiktu atbilstoši spēkā esošiem uzstādīšanas noteiku-miem. Pievērsiet uzmanību atbilstošajām prasībām attiecībā uz ventilāciju.

Lietošana

Brīdinājums Savainojumu, apdegumu vai elektrošoka risks.

• Izmantojiet šo ierīci mājsaimniecībā.
• Nemainiet šīs ierīces specifikācijas.
• Pārliecinieties, ka ventilācijas atveres nav nosegtas.

• Neatstājiet ieslēgtu ierīci bez uzraudzības.

• Atslēdziet ierīci pēc katras lietošanas reizes.

• Ierīces iekšpuse darbības laikā sakarst. Nepieskarieties sildelementiem. Vienmēr daizmantojiet cepeškrāsns cimdus, izņemot vai ievietojot piederumus vai cepeškrāsns traukus.

• Atverot ierīces durvis, kad tā tiek lietota, rī- kojieties uzmanīgi. Var izplūst karsts gaiss.

• Nedarbiniet ierīci ar mitrām rokām vai, ja tā saskaras ar ūdeni.
• Neatbalstieties uz atvērtām durvīm.
• lerīci darbinot, nedrīkst izmantot ārēju laika slēdzi vai atsevišku tālvadības sistēmu.
• Ierīces darbības laikā vienmēr turiet ierīces durvis aizvērtas.
• Nenovietojiet galda piederumus un katlu vākus uz gatavošanas zonām. Tās sakarst.
• P ēlietošanas iestatiet gatavošanas zonu pozīcijā "Izslēgt".
• Nelietojiet ierīci kā darbvirsmu vai uzglabāšanai paredzētu virsmu.

Brīdinājums Pastāv aizdegšanās vai sprādziena risks.

• Uzkarsēti tauki un ellā var radīt uzliesmojošu tvaiku. Gatavojot ar taukvielām un ellū, netuviniet tām atklātu liesmu vai sakarsētus priekšmetus.
• Tvaiki, kurus izdala ñoti karsta ella, var izraisīt spontānu aizdegšanos.
• Izlietota ellà, kas satur ēdiena atliekas, var izraisīt ugunsgrēku pie zemākas temperatūras nekā ellà, kas tiek lietota pirmo reizi.
• Neievietojiet ierīcē, neturiet tās tuvumā vai uz tās viegli uzliesmojošas vielas vai ar viegli uzliesmojošām vielām piesūcinātus priekšmetus.
• Neļaujiet dzirkstelēm un atklātai liesmai saskarties ar ierīci, kad atverat cepeškrāsns durvis.
• Atveriet ierīces durvis uzmanīgi. Alkoholu saturošu sastāvdaļu lietošana var radīt spirta un gaisa maisījumu.

- Nedzēsiet ar ūdeni. Atvienojiet ierīci un pārklājiet liesmu ar vāku vai ugunsdzēsības segu.

Brīdinājums Pastāv ierīces bojājumu risks.

- Lai emalja nesaplaisātu un nezaudētu krāsu:

– neievietojiet cepeškrāsns traukus vai ci- tus priekšmetus nepastarpināti uz ierīces grīdas;

– nenovietojiet alumīnija foliju nepastarpināti uz ierīces grīdas;

– nelejiet ūdeni karstā ierīcē;

- neatstājiet ierīcē mitrus traukus un produktus pēc gatavošanas beigām;

- iznemot vai uzstādot piederumus, rīkojieties uzmanīgi.

- Emaljas krāsas maiņa neietekmē ierīces darbību. Garantijas likumdošanas izpratnē tas nav defekts.

- Gatavojot mitras kūkas, izmantojiet dzilo cepešpannu. Auglu sulas var atstāt nenotīrāmus traipus.

- Nenovietojiet karstus ēdiena gatavošanas traukus uz vadības paneļa.

- Ėdiena gatavošanas laikā neļaujiet Ėdiena gatavošanas traukiem izvārīties tukšiem.

- Sargieties, lai uz ierīces neuzkristu nekādi priekšmeti un ēdiena gatavošanas trauki. Tā var sabojāt virsmu.

- Neieslēdziet gatavošanas zonas, ja uz tām novietoti tukši ēdiena gatavošanas trauki, vai bez ēdiena gatavošanas traukiem.

- Nenovietojiet uz ierīces alumīnija foliju.

- Ėdiena gatavošanas trauki, kas izgatavoti no čuguna vai alumīnija lējuma, vai kuru apakša ir bojāta, var saskrāpēt stikla keramiku. Pārvietojot šādus priekšmetus pa plīts virsmu, vienmēr paceliet tos.

- Nodrošiniet labu ventilāciju telp ā, kurā tiek uzstādīta ierīce.

- Pārliecinieties, ka ventilācijas atveres nav nosegtas.

- Izmantojiet tikai stabilus, degliem atbilstošas formas un diametra ēdiena gatavoša-

nas traukus. Stikla panelis (ja tāds ir) var pārkarst un ieplīst.

• Pārliecinieties, vai ātri pagriežot regulatoru no maksimālā līdz minimālajam stāvoklim, deglī nenodziest liesma.
• Pārbaudiet, vai katli novietoti sildriņku vidusdaļā un neizvirzās pāri plīts virsmas malām.
• Izmantojiet tikai piederumus, kas iekļauti ierīces komplektācijā.
• Neuzstādiet liesmas kliedētājus uz degliem.

Vāks

• Nemainiet vāka specifikāciju.
• Tīriet regulāri vāku.
• Neatveriet vāku, ja uz virsmas ir šlaksti.
• Pirms vāka aizvēršanas izslēdziet visus deglus.
• Aizveriet vāku tikai tad, kad plīts virsma un cepeškrāsns ir pilnībā atdzisušas.
• Aizveriet vāku tikai tad, kad plīts virsma un cepeškrāsns ir pilnībā atdzisušas.

Bridinājums Pastāv savainojumu un ierīces aizdegšanās un bojājumu risks.

• Pirms apkopes izslēdziet ierīci un atvienojiet to no elektrotīkla.
• Pārliecinieties, ka ierīce ir auksta. Pastāv risks, ka stikla paneli var ieplīst.
• Ja durvju stikla paneli tiek bojāti, nomainiet tos nekavējoties. Sazinieties ar servisa centru.
• Noņemot durvis no ierīces, rīkojieties uzmanīgi. Durvis ir smagas!

• Regulāri tīriet ierīci, lai novērstu virsmas materiāla nolietošanos.

• Cepeškrāsnī atlikušās taukvielas vai pārtikas atliekas var izraisīt ugunsgrēku.

• Tīriet ierīci ar mitru, mīkstu drānu. Lietojiet tikai neitrālus tīrīšanas līdzekļus. Neizman-tojiet abrazīvus izstrādājumus, abrazīvus sūklus, šķīdinātājus vai metāla priekšme-tus.
• Ja lietojat cepeškrāsns tīrīšanai paredzētus aerosolus, ievērojiet ražotāja drošības norādījumus, kas atrodami uz iepakojuma.
• Netīriet katalītisko emaljas pārklājumu (ja tāds ir) ar jebkāda veida tīrīšanas līdzekli.
• Nemazgājiet deg jus trauku mazgājamajā mašinā.

lekšējais apgaismojums

- Šajā ierīcē izmantotā spuldze vai halogēna spuldze paredzēta tikai mājsaimniecības ierīcēm. Nelietojiet to telpu apgaismošanai.

Brīdinājums Pastāv risks gūt elektrošoku!

- Pirms lampas nomaiņas atvienojiet ierīci no elektrotīkla. - Izmantojiet tikai tādu pašu specifikāciju lampas.

Serviss

- Lai veiktu ierīces remontu, sazinieties ar servisu. lesakām izmantot tikai oriğinālās rezerves daļas.

lerīces utilizācija

Bridinājums Pastāv savainošanās vai nosmakšanas risks.

• Atvienojiet ierīci no elektropadeves.
• Nogrieziet strāvas kabeli un izmetiet to.
• Izņemiet durvju aizturi, lai novērstu bērnu vai dzīvnieku ieslēgšanu ierīcē.

Izstrādājuma apraksts

Vispārējs pārskats

1 Elektriskās aizdedzes taustiņš
2 Plīts virsmas regulatori
3 Cepeškrāsns temperatūras regulators
4 Temperatūras indikators
5 Plīts virsmas indikators
6 Cepeškrāsns funkciju regulators
7 Grils
8 Cepeškrāsns lampa
9 Datu plāksnīte
10 Cepšanas līmeņi

1 Vienvietīgā gatavošanas zona 1500 W

2 Papildu deglis
3 Jaudīgs deglis
4 Vidējas jaudas deglis

Cepeškrāsns piederumi

• Cepeškrāsns plaukts
  Paredzēts trauku, pīrāgu veidņu un cepešu novietošanai.
• Sekla cepešpanna
  Kūkām un cepumiem.
  • Uzglabāšanas nodalījums

Pirms pirmās ieslēgšanas

Zem cepeškrāsns atrodas uzglabāšanas nodalījums.

Lai izmantotu šo nodalījumu, paceliet apakšējās priekšējās durtiņas un pavelciet uz leju.

Brīdinājums lerīces darbības laikā uzglabāšanas nodalījums var sakarst.

Brīdinājums Skatiet sadaju "Drošība".
! Uzmanību Lai atvērtu cepeškrāsns durvis, satveriet ierīces rokturi tā vidusdaļā.

Sākotnējā tīrīšana

• Iznemiet no ierīces visus piederumus.
• Tīriet ierīci pirms pirmās lietošanas reizes.

! Uzmanību Neizmantojiet abrazīvus tīrīšanas līdzekļus! Tie var sabojāt virsmas. Skatiet sadaļu "Kopšana un tīrīšana".

Uzkarsēšana

Lai nodedzinātu atlikušos taukus, uzkarsējiet ierīci, kad tā ir tukša.

1. lestatiet □ funkciju un maksimālo temperatūru.
2. Laujiet ierīcei darboties 45 minūtes.
3. lestatiet funkciju 📄 . Maksimālā temperatūra šai funkcijai ir 210 °C.
4. Laujiet ierīcei darboties 15 minūtes. Papildpiederumi var klūt karstāki nekā para-sti. No ierīces var izdalīties aromāts un dūmi. Tas ir normāli. Pārbaudiet, vai gaisa plūsma ir pietiekama.

Plīts virsma - Izmantošana ikdienā

Brīdinājums Skatiet sadaju "Drošība".

Degla aizdegšana

Bridinājums Izmantojot atklātu liesmu virtuvē, rīkojieties uzmanīgi. Ražotājs neuzņemas nekādu atbildību, ja uguns tiek lietota neatbilstoši.

i Vienmēr aizdedziet degli, pirms novietojat ēdiena gatavošanas traukus uz tā.

Lai aizdegtu degli:

1. Nospiediet un turiet nospiestu elektriskās aizdedzes taustinu ( ☆ ).
2. Pagrieziet vadības regulatoru līdz galam pretēji pulksteņrādītāja kustības virzie-nam ⚠ . lespiediet rokturi un turiet.
3. Atlaidiet dzirksteļu šķīlēja pogu, bet turiet vadības regulatoru šajā pozīcijā vēl aptu- veni 10 sekundes; tas Įaus termoelementam uzsilt. Ja tas netiek izdarīts, gāzes piegāde tiks pārtraukta.
4. Noregulējiet liesmu, kad tā ir nostabilizē-jusies.

Ja pēc vairākiem mēginājumiem deglis neaizdegas, pārbaudiet, vai degla vai-nags un tā vāciņš ir pareizā pozīcijā.

1 Degla vāciņš
2 Degla liesmas izplüdes elements
3 Aizdedzes svece
4 Termoelements

Brīdinājums Ja pēc 10 sekundēm deglis neaizdegas, palaidiet vadības regulatoru, atgrieziet to izslēgtā pozīcijā un pamēģiniet atkārtoti iedegt degli, nogaidot vismaz 1 minūti.

Svarīgi Degli var aizdegt bez elektriskās ierīces (piem., gadījumā, kad virtuvē nav elektrības). Šajā gadījumā pietuviniet liesmu deglim, pagrieziet atbilstošo rokturi līdz maksimālam gāzes padeves stāvoklim un turiet nospiestu 10 sekundes.

Ja liesma nejauši nodziest, pagrieziet vadības pārslēgu stāvoklī Izslēgt un mēginiet aizdegt degli vēlreiz pēc 1 minūtes.
leslēdzot galveno strāvas slēdzi, pēc ie-rīces uzstādīšanas vai pēc elektrības piegādes pārtraukuma dzirksteļu izveide tiks automātiski aktivizēta. Tā ir parasta parādība.
Brīdinājums Pirms katlu noņemšanas no degļa vienmēr noregulējiet mazāku liesmu vai izslēdziet to.

Deglu izslēgšana

Lai noslāpētu liesmu, pagrieziet regulatoru līdz augšējam stāvoklim.

Elektrisko zonu lietošana

Sildīšanas pakāpes

Vadības regulators	Funkcija
0	Pozīcija Izslēgts
1 - 6	Sildīšanas pakāpes1 - zemākā sildīšanas pakāpe;6 - augstākā sildīšanas pakā-pe

1. Pagrieziet regulatoru un izvēlieties vajadzīgo sildīšanas pakāpi. ledegsies plīts vadības indikators.
2. Lai pārtrauktu gatavošanu, pagrieziet regulatoru pozīcijā 0. Ja visas gatavošanas zonas ir izslēgtas, plīts virsmas vadības indikators nodziest.

Izmantojiet atlikušo siltumu, lai samazinātu energijas patēriņu. Izslēdziet gatavošanas zonu aptuveni 5-10 minūtes pirms gatavošanas beigām.

Ātrais sildrinkis

Ātrā sildriņka vidū atrodas sarkans punktiņš. Ātrais sildriņkis sakarst ātrāk nekā parastie sildriņki.

Sarkanie punkti ir uzkrāsoti uz rīnķiem. Šie punkti lietošanas rezultātā var daļēji vai pilnībā pazust pēc kāda laika. Tas neietekmēs ierīces darbību.

Enerğijas taupišana

- Ja iespējams, uzlieciet vākus uz ēdiena ga-tavošanas traukiem.

Gāze

- Kad škidrums sāk vārīties, pagrieziet ma-zāku liesmu, lai škidrums lēni vārītos.

Elektrība

• Uzlieciet ēdiena gatavošanas traukus uz gatavošanas zonas, pirms to ieslēdzat.
• Izslēdziet gatavošanas zonu pirms gatavošanas laika beigām, lai izmantotu atlikušo siltumu.
• Katla dibenam un gatavošanas zonai ir jābūt vienādā lielumā.

Brīdinājums Lietojiet katlus un pannas, kuru pamatnes izmērs atbilst degla

izmēram.

Nelietojiet traukus, kas sniedzas pāri sildriņka malām.

Deglis Ėdiena gatavošanas trauku diametri

Jaudīgais 160 - 260 mm

Deglis Ėdiena gatavošanas trauku diametri

Vidējas jaudas 140 - 240 mm

Papildu 120 - 180 mm

Edienu gatavošanas piemēri

Sildīšanas pa-kāpe:	Lietojums:
1	Ēdiena uzturēšanai siltumā
2	Lēnai vārīšanai
3	Vārīšanai, uzturot šķidruma viršanu
4	Cepšanai/apbrūnināšanai
5	Sakarsēšanai līdz vārīšanās punk-tam
6	Vārīšanai / ātrai apcepšanai / pama-tīgai uzcepšanai

Plīts virsma - Kopšana un tīrīšana

Brīdinājums Skatiet sadaļu "Drošība".

Svarīgi Risks gūt apdegumus atlikušā siltuma dēļ!

Laujiet ierīcei atdzist.

Tīriet ierīci pēc katras lietošanas reizes. Lietojiet virtuves traukus ar tīrām apakšpu-sēm.

Bridinājums Pirms tīrīšanas izslēdziet ierīci un ľaujiet tai atdzist.

Brīdinājums Drošības apsvērumu dēļ, netīriet ierīci ar tvaika strūklu vai stspiediena tīrīšanas aprīkojumu.

Brīdinājums Nelietojiet abrazīvus tīrīšanas līdzekļus un tērauda vilnas

sūklus, jo tie var sabojāt ierīci.

• Lai tīrītu emaljētās daļas, vāciņu un liesmas izplūdes elementu, izmantojiet siltu ziepjūdeni.
• Mazgājiet nerūsoša tērauda dajas ar ūdeni un pēc tam nosusiniet tās ar mīkstu drāniņu.
• Trauku paliktņus nedrīkst mazgāt trauku mazgājamā mašīnā; tos jāmazgā ar rokām.

• P ārbaudiet, vai pē tīrīšanas trauku paliktni tiek novietoti pareizi.

• Lai degli darbotos pareizi, pārbaudiet, vai trauku paliktņu izvirzījumi atrodas degļu vidusdalā.

• Nomainot trauku paliktņus, lai nepieļautu keramikas virsmas bojājumus, esiet uzmanīgs.

Pēc tīrīšanas nosusiniet ierīci ar mīkstu drāni- ņu.

Elektriskā sildriņka tīrīšana

Skrāpējumi vai tumši traipi uz ierīces ne- ietekmē tās darbību.

Netīrumu notīrīšana:

1. Lai notīrītu netīrumus, lietojiet saudzīgu mazgāšanas līdzekli vai sūkli.

2. Tīriet ierīci ar mitru drāniņu un mazgāšanas līdzekli.

3. Sakarsējiet sildriņki, izmantojot zemu temperatūru, un pēc tam Įaujiet lai tas nožūst.

4. Lai uzturētu sildriņķus atbilstošā darba kārtībā, pārklājiet tos nedaudz ar mašī-nellu un pēc tam notīriet ar absorbējošu papīru.

Svarīgi Sildriņku nerūsošā tērauda malām izmantojiet nerūsoša tērauda tīrīšanai paredzētu tīrīšanas līdzekli.

Termiskās noslodzes dēl sildriņku nerū- sošā tērauda malas var nedaudz zaudēt u sākotnējo krāsojumu.

Cepeškrāsns - Izmantošana ikdienā

Bridinajums Skatiet sadaļu "Drošība".

Ierīces aktivizēšana un deaktivizēšana

1. Pagriežot cepeškrāsns funkciju regulatoru, izvēlieties cepeškrāsns funkciju.
2. Pagriežot temperatūras kontroles rokturi, iestatiet nepieciešamo temperatūru. Temperatūras indikators iedegas, kad ie-rīcē paaugstinās temperatūra.
3. Lai pārtrauktu ierīces darbību, pagrieziet funkciju regulatoru un temperatūras kontroles rokturi izslēgtā (Off) stāvoklī.

Drošības termostats

Drošības termostats ir automātiskais sil- tuma izslēdzējs darbības termostatam.

Lai nepieļautu cepeškrāsns termostata bojā-jumus, kurus izraisījusi bīstama pārkaršana, cepeškrāsnij ir drošības termostats, kas pār-trauc strāvas padevi. Cepeškrāsns atkal ie-slēdzas automātiski, kad temperatūra pazeminās.

Brīdinājums Drošības termostats darbojas tikai tad, ja cepeškrāsns nostats nedarbojas pareizi. Kad tas ek, cepeškrāsns temperatūra ir ľoti augsta edieni var piedegt. Nekavējoties jāsazinās servisa dienestu un jānomaina peškrāsns termostats.

Cepeškrāsns funkcijas

Cepeškrāsns funkcija Lietojums
	Pozīcija Izslēgts	lerīce ir izslēgta.
	Augš. + apakškarsē-šana	Karsē, izmantojot augšējo un apakšējo sildelementu. Gatavošanai un cepšanai vienā līmenī un, lai ceptu picu.
	Apakšējais sildele-ments	Karsē tikai no cepeškrāsns apakšdaļas. Lai ceptu kūkas ar kraukšķīgu pamatni.
	Augšējais sildelements	Karsē tikai no cepeškrāsns augšdaļas. Lai pabeigtu gatavot ēdienus.
	Pilnā grilēšana	Aktivizēts pilna izmēra grila sildelements. Lai grilētu plānu pārtiku lie-los daudzumos. Lai grauzdētu maizi. Maksimālā temperatūra šai funk-cijai ir 210 °C.

Pannas ievietošana

levietojiet pannu cepeškrāsns vidū, starp priekšējo un aizmugurējo sieninņu. Tādējādi ap pannu notiek karstā gaisa cirkulācija. Pārliecinieties, ka panna ir novietota nedaudz ie slīpi, kā parādīts attēlā.

Brīdinājums Neievietojiet pannu līdz galam, līdz pašai cepeškrāsns aizmugures sieniņai. Tas traucēs cirkulēt karstajam gaisam ap pannu. Ēdiens var piedegt, īpaši tad, ja panna novietota tuvu aizmugures sieniņai.

Cepeškrāsns - Noderīgi padomi un ieteikumi

! Uzmanību Gatavojot ľoti sulīgus un treknus sacepumus, izmantojiet dzilu pannu. Auglu sulas var atstāt nenomazgājamus traipus uz emaljas.

• Ierīcei ir četri cepšanas līmeņi. Skaitiet cepšanas līmeņus no ierīces apakšas.

• Cepeškrāsnī vai uz stikla durvīm var uzkrāties mitrums. Tā ir normāla parādība. Atverot cepeškrāsns durvis gatavošanas laikā, obligāti stāviet atstatus no ierīces. Lai sa-mazinātu kondensāciju, pirms gatavošanas iepriekš uzkarsējiet tukšu cepeškrāsni 10 minūtes.

• Pēc katras ierīces lietošanas reizes noslau-kiet mitrās vietas.

• Nenovietojiet uz cepeškrāsns pamatnes priekšmetus un gatavošanas laikā nepārklājiet ierīces daļas ar alumīnija foliju. Tas var ietekmēt gatavošanas rezultātus un sabojāt emaljas pārklājumu.

Kūku cepšana

• Pirms pagatavošanas sakarsējiet cepeškrāsni aptuveni 10 minūtes.
• Neatveriet cepeškrāsns durtiņas, pirms nav pagājušas 34 no gatavošanas laika.

Gaļas un zivju pagatavošana

• Negatavojiet cepeškrāsnī gaļu, kuras svars ir mazāks par 1 kg. Gatavojot gaļu nelielā daudzumā, tā izžūst.
• Gatavojot taukainu gaļu, lietojiet dziļo cepešpannu, lai uz cepeškrāsns nepaliktu ne-notīrāmi traipi.
• Pirms pagatavotās gaļas sagriešanas pagaidiet aptuveni 15 minūtes, lai saglabātu gaļas sulīgumu.
• Lai gaļas cepšanas laikā nepieļautu pārmērīgu dūmošanu, iepildiet dzilajā cepešpan-

nā nedaudz ūdens. Lai novērstu dūmu kondensāciju, pielejiet ūdeni katru reizi, kad tas ir iztvaikojis.

Gatavošanas laiki

Gatavošanas laiks atkarīgs no ēdiena veida, tā konsistences un daudzuma.

Gatavošanas sākumā pieskatiet tās norisi. Izmantojot šo ierīci, atrodiet labākos iestatījumus (sildīšanas pakāpi, ēdiena gatavošanas laiku, utt.) saviem ēdiena gatavošanas traukiem, receptēm un daudzumam.

Apakšējais + Augšējais sildelements

Ediens	Paplātes veids un plaukta līmenis	Uzsildīšanas laiks (minūtēs)	Temperatūra (°C)	Gatavošanas/cepšanas laiks (minūtēs)
Konditorejas iz-strādājumi (250 g)	emaljētu paplāti 3. līmenī	-	150	25 - 30
Plakans pīrāgs (1000 g)	emaljētu paplāti 2. līmenī	10	160 - 170	30 - 35
Pīrāgs no rauga mīklas ar āboliem (2000 g)	emaljētu paplāti 3. līmenī	-	170 - 190	40 - 50
Ābolu pīrāgs (1200+1200 g)	2 apaļi trauki ar alumīnija pārklājumu (diametrs: 20 cm) 1. līmenī	15 180 - 200 50 - 60
Pīrādziņi (500 g)	emaljētu paplāti 2. līmenī	10	160 - 180	25 - 30
Kūka no biskvītmī-klas bez taukiem (350 g)	1 apaļa paplāte ar alumī-nija pārklājumu (diametrs: 26 cm) 1. līmenī	10 160 - 170 25 - 30
Dzilajā cepešpan-nā gatavots pīrāgs (1500 g)	emaljētu paplāti 2. līmenī	-	160 - 170	45 - 551)
Vista, vesela (1350 g)	cepeškrāsns plaukts 2. līmenī, cepešpanna 1. lī-menī	- 200 - 220 60 - 70
Vista, puse (1300 g)	cepeškrāsns plaukts 3. līmenī, cepešpanna 1. lī-menī	- 190 - 210 30 - 35
Cūkgaļas kotletes (600 g)	cepeškrāsns plaukts 3. līmenī, cepešpanna 1. lī-menī	- 190 - 210 30 - 35
Pildītā plātsmaize (800 g)	emaljētu paplāti 2. līmenī	20	230 - 250	10 - 15
Pildīts rauga mī- klas pīrāgs (1200 g)	emaljētu paplāti 2. līmenī	10 - 15	170 - 180	25 - 35
Pica (1000 g)	emaljētu paplāti 2. līmenī	10 - 15	200 - 220	30 - 40
Siera kūka (2600 g)	emaljētu paplāti 2. līmenī	-	170 - 190	60 - 70
Šveices ābolu pī- rāgs (1900 g)	emaljētu paplāti 1. līmenī	10 - 15	200 - 220	30 - 40
Ziemassvētku pī- rāgs (2400 g)	emaljētu paplāti 2. līmenī	10 - 15	170 - 180	55 - 652)
Quiche Lorraine (1000 g)	1 apaļa paplāte (diame- trs: 26 cm) 1. līmenī	10 - 15 220 - 230 40 - 50
Zemnieku maize (750 + 750 g)	2 apaļi trauki ar alumīnija pārklājumu (diametrs: 20 cm) 1. līmenī	183)	180 - 200 60 - 70
Rumāņu biskvītkū- ka (600 + 600 g)	2 paplātes ar alumīnija pārklājumu (garums: 25 cm) 2. līmenī	10 160 - 170 40 - 50
Rumāņu biskvītkū- ka - tradicionālā (600 + 600 g)	2 paplātes ar alumīnija pārklājumu (garums: 20 cm) 2. līmenī	- 160 - 170 30 - 40
Rauga pīrādziņi (800 g)	emaljētu paplāti 2. līmenī	10 - 15	200 - 210	10 - 15
Šveices rullīši (500 g)	emaljētu paplāti 1. līmenī	10	150 - 170	15 - 20
Bezē (400 g)	emaljētu paplāti 2. līmenī	-	100 - 120	40 - 50
Drumstalu maize (1500 g)	emaljētu paplāti 3. līmenī	10 - 15	180 - 190	25 - 35
Bezē kūka (600 g)	emaljētu paplāti 3. līmenī	10	160 - 170	25 - 35
Sviesta kūka (600 g)	emaljētu paplāti 2. līmenī	10	180 - 200	20 - 25

1) Pēc tam, kad izslēdzat ierīci, atstājiet pīrāgu cepeškrāsnī 7 minūtes.

2) Pēc tam, kad izslēdzat ierīci, atstājiet pīrāgu cepeškrāsnī 10 minūtes.

3) Iestatiet 250 °C temperatūru, lai uzsildītu cepeškrāsni.

Cepeškrāsns - Kopšana un tīrīšana

Bridinajums Skatiet sadaļu "Drošība".

- Tīriet cepeškrāns priekšpusi ar mīkstu drāniņu, kas samērcēta siltā ūdenī, kuram pievienots tīrīšanas līdzeklis.

• Lai notīrītu metāliskās virsmas, izmantojiet parastu tīrīšanas līdzekli.

• Tīriet cepeškrāsns iekšpusi pēc katras lietošanas reizes. Tādējādi varēsit vieglāk notīrīt netīrumus, un tie nepiedegs.

• Piekaltušus netīrumus tīriet ar īpašu cepeškrāsns tīrīšanas līdzekli.

• Tīriet visus cepeškrāsns piederumus pēc katras lietošanas reizes ar siltā ūdenī sa-mērcētu mīkstu drāniņu un tīrīšanas līdzekli, un pēc tam mitrās virsmas rūpīgi nosusi-niet.
• Ja jums ir nepiedegoši piederumi, netīriet tos ar agresīviem tīrīšanas līdzekļiem, asiem priekšmetiem vai trauku mazgājamā mašīnā. Tas var sabojāt pretpiedegumu pārklājumu!

Cepeškrāsns durtiņu tīrīšana

Cepeškrāsns durtiņām ir divi stikla paneli, kas uzstādi viens aiz otra. Lai tīrīt būtu vieglāk, noņemiet cepeškrāsns durtiņas un iekšējo stikla paneli.

Brīdinājums Cepeškrāsns durtiņas var aizvērties, ja jūs mēģināt noņemt iekšējo stikla paneli, kamēr durtiņas vēl nav nonņemtas.

Bridinājums Pirms stikla durtiņu tīrīšanas pārliecinieties, ka stikla paneli ir atdzisuši. Pastāv risks, ka stikls var ieplīst.

Bridinājums Ja durtiņu stikla paneļi ir bojāti vai saskrāpēti, stikls klūst vājš un var saplīst. Lai to novērstu, tie ir jānomaina. Lai saņemtu sīkākas instrukcijas, sazinieties ar tuvāko servisa centru.

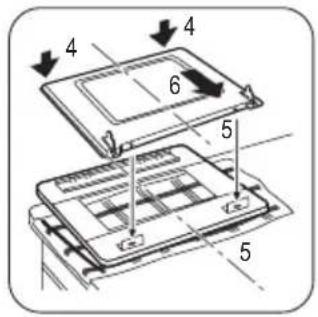

Cepeškrāsns durtiņu un stikla paneļa nonemšana

① Atveriet durtiñas līdz galam un turiet abas durtiņu enģes.

3 Veriet ciet durti- nas, līdz tās atrodas pirmajā atvēršanas pozīcijā (pusvirus). Tad pavelciet uz priekšu un izņemiet no ligzdas.

④ Novietojiet durti- nas uz stabilas virs- mas, kurai pārklāta mīksta drāna. Ar skrūvgriezi izņe- miet 2 skrūves no durtiņu apakšējās malas

5 Izmantojiet koka vai plastmasas lāp-stiņu vai līdzīgu priekšmetu, lai atvērtu iekšējās durtiņas Turiet ārējās durtiņas un spiediet iekšējās durtiņas pret durtiņu augšējo malu

Svarīgi Nepazaudē- jiet skrūves

⑥ Paceliet iekšējās durtiņas
⑦ Notīriet durtinu iekšpusi Notīriet stikla paneli arūdeni un ziepēm. Rīkojieties uzmanīgi.

Brīdinājums Tīriet stikla paneli tikai arūdeni un ziepēm. Abrazīvi tīrīšanas līdzekli, traipu nonēmēju un asi priekšmeti (piem., naži un skrāpjī) var bojāt stiklu.

Durtiņu un stikla paneļa ievietošana

Kad tīrīšana ir pabeigta, ievietojiet cepeš- krāsns durtiņas. Lai to izdarītu, veiciet tās pašas darbības apgrieztā secībā.

Katalītiskās sienas

Sienas ar katalītisko pārklājumu ir pašattīrošas. Tie absorbē taukus, kas nosēžas uz sieninām cepeškrāsns darbības laikā.

Lai veiktu pašattīrīšanu, regulāri uzkarsējiet cepeškrāsni, neievietojot produktus:

1. Atveriet cepeškrāsns durvis.
2. Iznemiet no cepeškrāsns visus piederumuš.
3. Aizveriet lūku.
4. Iestatiet cepeškrāsns funkciju.
5. Noregulējiet cepeškrāsns temperatūru uz 250° C grādiem un ľaujiet tai darboties 1 stundu.
6. lztīriet cepeškrāsns iekšpusi ar mīkstu, mitru sūkli.

Uzmanību Katalītiskās virsmas tīrīšanai neizmantojiet izsmidzināmus kīmiskus līdzekļus, abrazīvus tīrīšanas līdzekļus, ziepes vai citus tīrīšanas līdzekļus. Tie var sabojāt katalītisko virsmu.

Katalītiskās virsmas krāsas maiņa neie- tekme tās īpašības.

Cepeškrāsns lampa

Ko darīt, ja ...

Problēma	lespējamais iemesls	Risinājums
Aizdedzot gāzi, nav dzirk-steles	Pārtraukta elektropadeve	Pārbaudiet, vai ierīce pievienota elektrotī-klam un padeve ieslēgta.
Aizdedzot gāzi, nav dzirk-steles	Pārtraukta elektropadeve	Pārbaudiet mājas elektroinstalācijas droši-nātājus.

Bridinājums Esiet piesardzīgi, mainot cepeškrāsns lampu. Pirms lampas nomaiņas vienmēr izslēdziet ierīci. Pastāv risks saņemt strāvas triecienu.

Brīdinājums Šajā ierīcē uzstādītās elektriskās spuldzes ir paredzētas izmantošanai vienīgi mājsaimniecības ierīcēs. Nelietojiet tās iekštelpu vai to daļu apgaismojumam. Ja ir nepieciešams nomainīt spuldzi, jaunajai spuldzei ir jābūt ar tādu pašu jaudu un paredzētai lietošanai tikai mājsaimniecības ierīcēs.

Pirms nomaināt cepeškrāsns lampu:

• deaktivizējiet ierīci.
• I z nemiet droštājus no drošinātāju kārbas vai deaktivizējiet slēgiekārtu.
• leklājiet cepeškrāsns apakšā audumu. Tas novērsīs cepeškrāsns lampas un stikla pār-sega bojājumus.

Cepeškrāsns lampas maiņa:

1. Lampas stikla pārsegs atrodas cepeš-krāsns dobuma aizmugurē.
   Pagrieziet lampas stikla pārsegu pretēji pulksteņa rādītāja virzienam, lai to izņem-tu.
2. Notīriet stikla pārsegu.
3. Nomainiet cepeškrāsns lampu ar piemē-rotu 300 °C siltumizturīgu cepeškrāsns lampu.
   Lietojiet tikai tādu pašu cepeškrāsns lampu kā tā, ko nomaināt. Tai ir jābūt ar tādu pašu jaudu un paredzētai lietošanai tikai mājsaimniecības ierīcēs.
4. Uzlieciet stikla pārsegu.

Problēma	lespējamais iemesls	Risinājums
Aizdedzot gāzi, nav dzirk-steles	Degļa vāciņš un kronis no-vietoti nepareizi	Pārbaudiet, vai degļa vāciņš un kronis no-vietoti pareizā stāvoklī.
Pēc liesmas aizdegšanās tā tūlīt pat nodziest	Termoelements vēl nav pie-tiekami uzsilis	Pēc liesmas aizdegšanās turiet regulatoru nospiestu aptuveni 5 sekundes.
Gāze deg nevienmērīgi	Degļa kronis ir nosprostots ar ēdiena paliekām	Pārbaudiet, vai nav nosprostota galvenā sprausla un degļa kronī nav ēdiena atlie-ku.
Ierīce nedarbojas	Nostrādājis mājas elektro-sistēmas drošinātājs	Pārbaudiet drošinātāju. Ja drošinātājs no-strādā atkārtoti, sazinieties ar kvalificētu elektriķi.
Cepeškrāsns nesakarst	Cepeškrāsns nav ieslēgta	Ieslēdziet cepeškrāsni.
Cepeškrāsns nesakarst	Nav iestaṭīti nepieciešamie iestaṭījumi	Pārbaudiet iestaṭījumus.
Neieslēdzas cepeškrāsns lampa	Cepeškrāsns lampa ir bojā-ta	Nomainiet cepeškrāsns lampu.
Uz pārtikas un cepeškrāsns iekšpusē parādās tvaiks un kondensāts	Ēdieni cepeškrāsnī atstāti pārāk ilgi	Pabeidzot gatavošanu, neatstājiet ēdienus cepeškrāsnī ilgāk par 15 - 20 minūtēm.

Ja neizdodas atrisināt problēmu pašam, sazinieties ar savu izplatītāju vai apkopes centru. Servisa centram nepieciešamie dati ir norādīti tehnisko datu plāksnītē. Tehnisko datu plāks-

nīte atrodas cepeškrāsns iekšpusē uz priekšējā rāmja.

leteicams datus pierakstīt šeit:

lerīces modela nosaukums (mod.)

Izstrādājuma Nr. (PNC)

Sērijas numurs (S.N.) ......

Uzstādīšana

Bridinajums Skatiet sadaļu "Drošība".

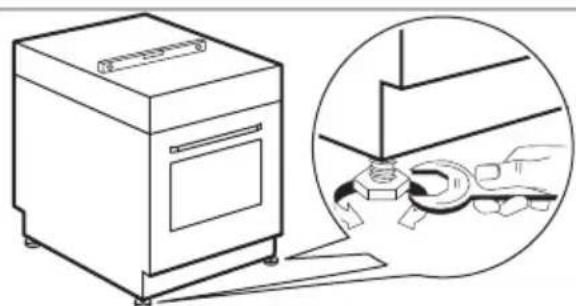

lerīces novietošana

Varat uzstādīt brīvi stāvošo ierīci ar skapjiem vienā vai abās pusēs vai telpas stūrī.

Minimālie attālumi

Izmērs mm
A 690
B 150

Tehniskie dati

Izmēri
Augstums 855 mm

Izmēri
Platums 600 mm
Dziljums 600 mm
Kopējā elektriskā no-slodze	3315,6 W
Spriegums 230 V
Frekvence 50 Hz
Gāzes kategorija II2H3B/P
Gāzes piegāde	G20 (2H) 20 mbāri
	G30/31 (3B/P) 30/30 mbāri

Apvada diametri

Deglis ∅ apvads 1/100 mm
Papildu 29
Vidējas jaudas 32
Jaudīgais 42

Gāzes degli

Deglis Standarta jauda kW	Samazinā-ta jauda kW	Gāzes tips	Spiediens mbāri	Sprauslas diametrs mm	Lietoša-na g/h
Papildu deglis	1,00	0,35	Dabasgāze G20	20	0,70
	1,00	0,35	Butāns G30	28 - 30	0,50
	0,85	0,31	Propāns G31	28 - 30	0,50
Vidējas jau-das deglis	2,00	0,43	Dabasgāze G20	20	0,96
	2,00	0,43	Butāns G30	28 - 30	0,71
	1,70	0,38	Propāns G31	28 - 30	0,71
Jaudīgs deglis	3,00	0,72	Dabasgāze G20	20	1,19
	3,00	0,72	Butāns G30	28 - 30	0,88
	2,60	0,63	Propāns G31	28 - 30	0,88

Gāzes pieslēgšana

Izvēlieties fiksētu pieslēgumu vai lietojiet elastīgu nerūsoša tērauda cauruli un veiciet darbus saskaņā ar spēkā esošiem noteikumiem. Ja izvēlaties elastīgas metāla caurules, nepieļaujiet, lai tās saskaras ar blakus esošajām kustīgajām daļām vai tiek saspiestas.

Elastīgas nemetāla caurules pieslēgšana

Ja iespējams viegli pārbaudīt gāzes pieslēgu-mu visā tā garumā, varat izmantot elastīgu cauruli. Elastīgā caurule ir stingri jāpiestiprina ar skavām.

Uzstādīšanai izmantojiet šlūtenes turētāju.

Stingri piestipriniet šlūtenes turētāju pie blīves un tad turpiniet ar gāzes pieslēgumu.

Elastīgo cauruli var uzstādīt, ja:

• tā nevar sakarst vairāk par istabas temperatūru - vairāk par 30 °C;
• tā nav garāka par 1500 mm;
  – to nevar saspiest;
• tai nav vilces vai vērpes deformācijas;
• tā nesaskaras ar asām malām vai stūriem;
• tās stāvokli var viegli pārbaudīt.

Lai saglabātu elastīgo cauruli labā stāvoklī, regulāri pārbaudiet, vai:

• abos galos un visā tās garumā nav plīsu-mu, plaisu vai apdeguma pazīmju;
• materiāls ir elastīgs un nav sacietējis;
  – stiprinājuma skavas nav sarūsējušas;
  – tai nav beidzies lietošanas termiņš.

Ja tiek konstatēts kāds no defektiem, nelabo-jiet cauruli, bet nomainiet to.

Svarīgi Pēc uzstādīšanas pārbaudiet visu savienojumu hermētiskumu ar ziepjūdeni, bet nekādā gadījumā ar liesmu.

Gāzes piegādes ievads atrodas vadības paneļa aizmugurē.

Brīdinājums Pirms gāzes pieslēgšanas atvienojiet

kontaktdakšu no kontaktligzdas vai arī izslēdziet drošinātāju drošinātāju kārbā.

Aizveriet gāzes piegādes galveno vārstu.

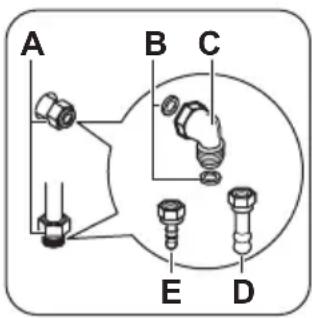

A) Gāzes pieslēguma punkts (katrai ierīcei izmantojams tikai viens punkts)
B) Blīve
C) Pielāgojams savienojums
D) Saškīdrinātās gāzes caurules turētājs
E) Dabasgāzes caurules turētājs

i lerīcei gāze ir iestatīta pēc noklusējuma. Lai mainītu iestatījumu, sarakstā izvēlieties caurules turētāju. Obligāti izmantojiet paplāksnes blīvējumu.

Gāzes tipa maiņa

Brīdinājums Tikai kvalificēts speciālists drīkst pārregulēt ierīci uz citu gāzes tipu.

Šī ierīce paredzēta lietošanai, izmantojot dabasgāzi.

Nomainot pret pareizajām sprauslām, jūs va- rat to lietot arī ar saškīdrināto gāzi.

Brīdinājums Pirms sprauslu nomainas pārliecinieties, ka degļu regulatori das izslēgtā pozīcijā, un atvienojiet ierīci lektropadeves. Laujiet ierīcei pilnībā ist. Pastāv risks savainoties.

Sprauslu nomaiņa

1. Nonemiet trauku paliktnus.
2. Nonemiet vāciņus un degļu liesmu izplūdes elementus.
3. Izmantojot 7. izmēra uzgriežņatslēgu, izņemiet sprauslas un nomainiet tās pret sprauslām, kas atbilst izmantojamās gāzes tipam.
4. Uzstādiet atpakal detaļas, tikai šoreiz pretējā secībā.
5. Nomainiet tehnisko datu plāksnīti (tā atrodas blakus gāzes piegādes caurulei)

ar jaunu plāksnīti, kurā norādīti jaunā gāzes piegādes tipa parametri. Šī plāksnīte iekļauta iepakojumā kopā ar ierīci.

Ja gāzes piegādes spiedienu var mainīt vai arī tas neatbilst nepieciešamajam spiedienam, uz gāzes piegādes caurules jāuzstāda piemērotu spiediena regulatoru.

Minimālā līmeņa regulēšana

Lai noregulētu minimālu degļa liesmu:

1. Aizdedziet degli.

2. Pagrieziet regulatoru minimālas liesmas stāvoklī.

3. Noņemiet vadības pārslēgu.

4. Izmantojot skrūvgriezi, noregulējiet apvada skrūvi. Ja 20 mbar dabasgāze tiek mainīta uz sašķidrināto gāzi, pilnībā pievelciet regulēšanas skrūvi. Ja sašķidrinātā gāze tiek mainīta uz 20 mbar dabasgāzi, atskrūvējiet apvada skrūvi par aptuveni 1/4 apgrieziena.

1 Minimālās liesmas regulēšanas skrū-ve

1. Visbeidzot pārbaudiet, vai ātri pagriežot regulatoru no maksimālā līdz minimāla-jam stāvoklim, deglī nenodziest liesma.

Līmeņošana

Lai pielāgotu plīts augšējo virsmu citām virsmām, izmantojiet ierīces apakšpusē esošās kājiņas

Aizsardzība pret sasvēršanos

Brīdinājums Jums ir jāuzstāda aizsardzība pret sasvēršanos. Uzstādiet aizsargu pret sasvēršanos, lai novērstu iekārtas krišanu nepareizas slodzes gadījumā.

Brīdinājums Jūsu ierīce ir apzīmēta ar attēlā redzamo simbolu (ja tāds ir), lai atgādinātu, ka ir jāuzstāda aizsargs pret sasvēršanos.

Svarīgi Uzstādiet pareizā augstumā aizsargu pret sasvēršanos.

Kā uzstādīt aizsargu pret sasvēršanos

1. lestatiet pareizo augstumu un vietu iekār-tai pirms sākat uzstādīt aizsargu pret sa-svēršanos.

2. Pārliecinieties, vai virsma aiz ierīces ir gluda.

3. Uzstādiet aizsargu pret sasvēršanos 232-237 mm uz leju no ierīces augšējās virsmas un 110-115 mm no ierīces sāna apalajā caurumā uz kronšteina. Pieskrū-vējiet to pie cieta materiāla vai piemērota stiprinājuma (sienas).

4. Cairums atrodas ierīces aizmugures kreisajā pusē. Skatīt attēlu.
5. Ja jūs mainījāt plīts izmērus, novietojiet aizsargu pret sasvēršanos pareizā vietā.

Svarīgi Ja atstarpe starp virtuves skapīšiem ir lielāka nekā plīts platums, tad nepieciešams noregulēt sānu mērījumu, lai nocentrētu plīti.

Elektroinstalācija

Ražotājs neuzņemas nekādu atbildību par bojājumiem, kas radušies, neievēro-jot drošības norādījumus, kas minēti sadaļā „Drošības informācija”.

Šī ierīce tiek piegādāta bez kontaktdakšas un barošanas vada.

Apsvērumi par vides aizsardzību

Lietojamā kabeļa veids: H05 RR-F ar atbilstošu škērsgriezumu.

Brīdinājums Pirms strāvas kabeļa savienojuma ar termināli, izmēriet spriegumu starp fāzēm mājas elektrotīklā. Pēc tam, paskatiet pieslēguma marķējumu ierīces aizmugurē, lai izmantotu pareizo elektroinstalāciju Šāda secība ľauj izvairīties no instalācijas klūdām un ierīces elektrisko sastāvdaļu bojājumiem.

i Strāvas kabelis nedrīkst saskarties to ie-rīces daļu, kas parādīta attēlā.

Simbols ☒ uz produkta vai tā iepakojuma norāda, ka šo produktu nedrīkst izmest saimniecības atkritumos. Tas jānodod attiecīgos elektrisko un elektronisko iekārtu savākšanas punktos pārstrādāšanai. Nodrošinot pareizu atbrīvošanos no šī produkta, jūs palīdzēsiet izvairīties no potenciālām negatīvām sekām apkārtējai videi un cilvēka veselībai, kuras iespējams izraisīt, nepareizi izmetot atkritumos šo produktu. Lai iegūtu detalizētāku informāciju

par atbrīvošanos no šī produkta, lūdzu sazinieties ar jūsu pašvaldību, saimniecības atkritumu savākšanas dienestu vai veikalu, kurā jūs iegādājāties šo produktu.

lepakojuma materiāli lepakojuma materiāli ir videi draudzīgi un otrreizēji pārstrādājami. Plastmasas daļas ir markētas ar starptautiskajiem saīsinājumiem PE, PS utt. Utilizējiet iepakojumu vietējā atkritumu apsaimniekotāja nodrošinātājos konteineros.

Vsebina
