LIETOŠANAS INSTRUKCIJA KGS6426SX ELECTROLUX

ET Pliidiplaat Kasutusjuhend 2
LV Plīts Lietošanas instrukcija 19
LT Kaitlentė Naudojimo instrukcija 36

SISUKORD

1. OHUTUSINFO....2

2. OHUTUSJUHISED....5

3. PAIGALDAMINE....7

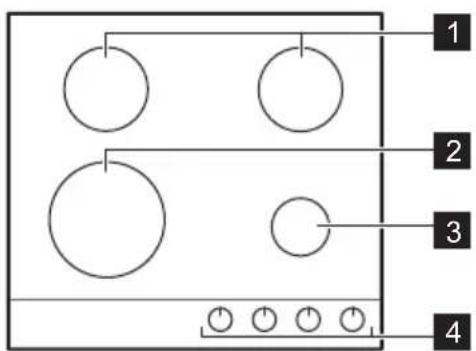

4. TOOTE KIRJELDUS....11

5. IGAPÄEVANE KASUTAMINE....11

6. VIHJEID JA NÄPUNÄITEID....13

7. PUHASTUS JA HOOLDUS.... 13

8. VEAOTSING....14

9. TEHNILISED ANDMED....16

10. ENERGIATÕHUSUS.... 17

11. JÄÄTMEKÄITLUS....18

MÕTLEME TEILE

Paldies, ka iegādājāties Electrolux ierīci. Esat izvēlējušies produktu, kas jau vairākus gadu desmitus apvieno profesionālas pieredzes un inovāciju. Atjautīgs un stilīgs, radīts, ṁemot vērā jūsu vēlmes. Tāpēc katru reizi lietojot, varat būt droši, ka sasniegsiet izcilus rezultātus.

Laipni lūdzam Electrolux pasaulē!

Apmeklējiet mūsu tīmekļa vietni, lai:

saņemtu lietošanas ieteikumus un brošūras, kā arī traucējummeklēšanas, servisa un remonta informāciju:

www.electrolux.com/support

reğistrētu savu ierīci labāka servisa saņemšanai:

www.registerelectrolux.com

iegādātos savai ierīcei papildpiederumus, vienreizējas lietošanas materiālus un ori'ginālās rezerves daļas:

www.electrolux.com/shop

KLIENTU APKALPOŠANA UN SERVISS

Izmantojiet tikai oriğinālas rezerves daļas.

Sazinoties ar mūsu pilnvaroto servisa centru, nodrošiniet, lai jums būtu pieejami šādi dati: modelis, PNC, sērijas numurs.

Šī informācija ir norādīta uz datu plāksnītes.

⚠️ Uzmanību / drošības informācija

① Vispārīga informācija un ieteikumi

Ar vidi saistīta informācija

Izmainu tiesības rezervētas.

1. ⚠DROŠĪBAS INFORMĀCIJA

Pirms ierīces uzstādīšanas un lietošanas rūpīgi izlasiet pievienotos norādījumus. Ražotājs neatbild par savainojumiem un bojājumiem, kas radušies ierīces

nepareizas uzstādīšanas vai izmantošanas rezultātā. Glabājiet šīs instrukcijas drošā, pieejamā vietā, lai tās varētu izmantot nākotnē.

1.1 Bērnu un paši jūtīgu personu drošība

- Šo ierīci drīkst izmantot bērni no 8 gadu vecuma un cilvēki ar ierobežotām fiziskām, sensorām vai garīgām spējām vai pieredzes un zināšanu trūkumu atbildīgas personas uzraudzībā vai, ja tie ir informēti par ierīces drošu lietošanu un izprot potenciālos riskus. Bērniem no līdz 8 gadu vecumam un personām ar ľoti plašu un sarežģītu invaliditāti jāliedz piekļuve ierīcei, ja vien tos nepārtraukti neuzrauga.

- Bērni ir jāuzrauga, lai tie nerotalātos ar ierīci.

- Neļaujiet bērniem tuvoties iepakojumam un atbrīvojieties no tā pienācīgā veidā.

- UZMANĪBU: lerīce un tās pieejamās detaļas lietošanas laikā sakarst. Neļaujiet bērniem un mājdzīvniekiem atrasties ierīces tuvumā, kad tā tiek lietota vai atdziest.

- Ja ierīcei ir bērnu drošības ierīce, tā jāaktivizē.

- Bērni nedrīkst tīrīt ierīci un veikt tās apkopi bez uzraudzības.

1.2 Vispārīgā drošība

- Šī ierīce paredzēta tikai ēdiena gatavošanai.

- Šī ierīce ir izstrādāta tikai izmantošanai mājas apstāklos un telpās.

- Šo ierīci var izmantot birojos, viesnīcu viesu numuriņos, pansiju viesu numuriņos, lauku viesu mājās un citās līdzīgās uzturēšanās vietās, kurās izmantošana nepārsniedz (vidējo) mājsaimniecības lietošanas intensitāti.

- UZMANĪBU: lerīce un tās pieejamās detaļas lietošanas laikā sakarst. Nepieskarieties sildelementiem.

- UZMANĪBU: Gatavojot uz plīts ēdienu ar taukiem vai ellu bez pieskatīšanas, var izcelties ugunsgrēks.

• Nekādā gadījumā neizmantojiet ūdeni ēdiena gatavošanas uguns nodzēšanai. Izslēdziet ierīci un apkla̱jiet liesmu ar, piemēram, uguns segu vai vāku.
• UZMANĪBU: ierīci nedrīkst barot caur ārējo komutācijas ierīci, piemēram, taimeri, vai pievienot to sistēmai, kuru regulāri ieslēdz un izslēdz inženiertehniskā nodrošinājuma sistēma.
• BRĪDINĀJUMS: gatavošanas process ir jāuzrauga. Īss gatavošanas process jāuzrauga nepārtraukti.
  • UZMANĪBU: Aizdegšanās risks: neuzglabājiet priekšmetus uz gatavošanas virsmām.
• Nenovietojiet uz plīts virsmas metāla priekšmetus, piemēram, nažus, dakšas, karotes un vākus, jo tie var sakarst.
• Nelietojiet ierīci pirms tās iebūvēšanas.
• lerīces tīrīšanai neizmantojiet tvaika tīrītāju.
  • Lai izvairītos no negadījumiem, strāvas padeves vada bojājuma gadījumā tas jānomaina ražotājam, autorizētajam servisam vai līdzīgi kvalificētam speciālistam.
• Ja ierīce ir pieslēgta strāvas padeves avotam tiešā veidā, nepieciešams universālais izolācijas slēdzis ar kontakta atdalījumu. Jānodrošina pilnīga ierīces atvienošana saskaņā ar III pārsprieguma kategorijas prasībām. Nav iekļauts zemējuma kabelis.
• Novietojot barošanas vadu, nodrošiniet, lai tas nenonāktu tiešā saskarē (piemēram, izmantojot izolējošās uzmavas) ar detaļām, kuras var sakarst par vairāk nekā 50 °C virs istabas temperatūras.
• UZMANĪBU: Izmantojiet tikai tos plīts aizsargus, kurus ir izgatavojis ierīces ražotājs vai kuri norādīti lietošanas instrukcijā kā lietošanai piemēroti vai kuri ir iestrādāti ierīcē. Nepiemērotu plīts aizsargu lietošana var izraisīt negadījumus.

2. DROŠĪBAS NORĀDĪJUMI

Šī ierīce ir piemērota šādiem tirgiem: EE

LVLT

2.1 Uzstādīšana

BRĪDINĀJUMS!

Ierīci drīkst uzstādīt tikai sertificēti speciālisti.

BRĪDINĀJUMS!

Pastāv savainojumu vai ierīces bojājumu risks.

• Nonemiet visu iesainojumu.
• Neuzstādiet un nelietojiet bojātu ierīci.
• levērojiet kopā ar ierīci piegādātās uzstādīšanas norādes.
• Nodrošiniet starp blakus uzstādītām ierīcēm piemērotu attālumu.
• Vienmēr uzmanīgi pārvietojiet ierīci, jo tā ir smaga. Vienmēr izmantojiet drošības cimdus un slēgtus apavus.
• Apstrādājiet nozāgētās virsmas ar hermetizējošu līdzekli, lai nepieļautu piebriešanu mitruma ietekmē.
• Aizsargājiet ierīces apakšu no tvaika un mitruma.
• Neuzstādiet ierīci blakus durvīm vai zem logiem. Tas jāievēro, lai, atverot durvis vai logu, nenokristu ēdiena gatavošanas trauki.

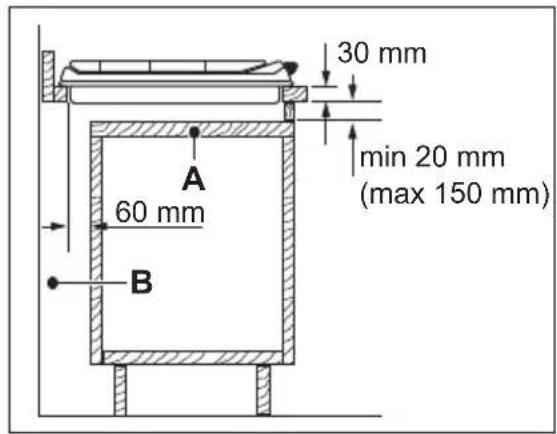

• Ja zem ierīces atrodas atvilktnes, pārliecinieties, ka starp ierīces apakšu un augšējo ierīci tiek nodrošināta pietiekama gaisa cirkulācija.
• Ierīces apakšdaļa var būt karsta. Uzstādiet nedegošu atdalītājpaneli zem ierīces, lai novērstu piekļuvi apakšdaļai.

2.2 Pieslēgums elektrotīklam

BRĪDINĀJUMS!

Var izraisīt ugunsgrēku un elektrošoku.

• Visi elektriskie savienojumi jāveic kvalificētam elektrikim.
• lerīcei jābūt iezemētai.

• Pirms jebkādu darbību veikšanas pārliecinieties, ka ierīce ir atvienota no strāvas padeves.

• Pārliecinieties, ka tehnisko datu plāksnītē norādītie parametri atbilst elektrotīkla parametriem.

• Pārbaudiet, vai ierīce ir pareizi uzstādīta. Valīgs vai neatbilstošs strāvas vads vai kontaktdakša (ja tāda ir) var izraisīt kontakta pārmērīgu sakaršanu.
• Izmantojiet pareizu elektrības padeves vadu.
• Nelaujiet elektrības padeves vadam satīties.
• Nodrošiniet, ka tiek uzstādīta trieciena aizsardzība.
• Kabela stiprinājumam izmantojiet vada atslogotāju.
• Pieslēdzot ierīci rozetei, pārliecinieties, ka elektrības vads vai kontaktdakša (ja tāda ir) nepieskaras ierīces karstajām dalām vai ēdiena gatavošanas traukiem.
• Nelietojiet daudzkontaktu adapterus vai pagarinātājus.
• Rīkojieties uzmanīgi, lai nesabojātu kontaktspraudni (ja tāds ir) un strāvas kabeli. Sazinieties ar mūsu pilnvaroto servisa centru vai elektriķi, lai nomainītu bojātu strāvas kabeli.
• Dalas, kas nodrošina aizsardzību pret elektrošoku no strāvu vadošiem un izolētajiem elementiem, jānostiprina tā, lai tos nevarētu noņemt bez instrumentiem.
• Pieslēdziet kontaktspraudni kontaktligzdai tikai uzstādīšanas beigās. Pārbaudiet, vai pēc uzstādīšanas kontaktspraudnim var brīvi pieklūt.
• Ja kontaktligzda ir valīga, neievietojiet tajā kontaktspraudni.
• Nekad neatslēdziet ierīci no tīkla, velkot aiz strāvas kabeļa. Vienmēr velciet aiz kontaktspraudņa.
• Ir jāizmanto atbilstošas izolācijas ierīces: automātslēdži, drošinātāji (no turētājiem izskrūvējami drošinātāji), zemējuma noplūdes automātslēdži un savienotāji.
• Elektroinstalācijā jābūt izolācijas ierīcei, kas Įauj atvienot ierīci no visiem elektrotīkla poliem. Izolācijas ierīcē atstarpei starp kontaktiem jābūt vismaz 3 mm.

2.3 Gāzes savienojums

UZMANIBU!

Izmantojot gāzes cilindru, vienmēr raugieties, lai tas būtu novietots uz līdzenas horizontālas virsmas (tā, lai gāzes vārsts atrastos augšpusē).

• Gāzes pieslēgšanu var veikt kvalificēts specialists.
- Pirms uzstādīšanas pārliecinieties, ka piegādātās gāzes parametri (gāzes veids un spiediens), kā arī ierīces regulēšanas nosacījumi ir atbilstoši.
- Pārliecinieties, vai ap ierīci notiek gaisa cirkulācija.
- Informācija par gāzes piegādi atrodama uz tehnisko datu plāksnītes.
- Šī ierīce nav pievienota sadegšanas produktu nosūknēšanas iekārtai. Pārliecinieties, lai ierīces pieslēgšana notiktu atbilstoši spēkā esošiem uzstādīšanas noteikumiem. levērojiet prasības atbilstošai ventilācijai.

2.4 Lietošana

BRĪDINĀJUMS!

Savainojumu, apdegumu vai elektrošoka risks.

UZMANĪBU!

Gāzes gatavošanas ierīču lietošana rada karstuma, mitruma un sadegšanas produktu rašanos telpā, kurā ierīce ir uzstādīta.

Nodrošiniet atbilstoši labu virtuves ventilāciju, it īpaši laikā, kad ierīce tiek lietota. Ilgstošai intensīvai ierīces lietošanai var būt nepieciešama papildu ventilācija, piemēram, palielināta mehāniskā ventilācija, kur tāda pastāv, vai papildu ventilācija, lai droši izvadītu sadegšanas produktus apkārtējā (ārējā) gaisā, vienlaikus nodrošinot telpu ar gaisa apmaiņu. Konsultējieties ar kvalificētu speciālistu pirms papildu ventilācijas uzstādīšanas.

• Nemainiet šī produkta specifikāciju.
• Pirms pirmās lietošanas, noņemiet visus iesainojuma materiālus, uzlīmes un aizsargplēvi (ja tādi ir).
• Pārliecinieties, ka ierīces ventilācijas atveres nav nosprostotas.
• Lietošanas laikā neatstājiet ierīci bez uzraudzības.
• Pēc katras izmantošanas reizes iestatiet gatavošanas zonu stāvoklī "Izslēgts".
• Nenovietojiet galda piederumus un gatavošanas trauku vākus uz gatavošanas zonām. Tie var sakarst.
• Nelietojiet ierīci ar mitrām rokām, vai ja ierīce nonākusi saskarē ar ūdeni.
• Nelietojiet ierīci kā darba virsmu vai uzglabāšanai paredzētu virsmu.
• levietojot pārtiku karstā ellā, tā var izšlakstīties.

BRĪDINĀJUMS!

Pastāv ugunsgrēka vai sprādziena risks.

• Uzkarsēti tauki un ella var radīt uzliesmojošu tvaiku. Gatavošanas laikā netuviniet taukvielas un ellu atklātai liesmai vai sakarsētiem priekšmetiem.

• Augstā temperatūrā uzkarsētas ellas izdalītie tvaiki var pēkšņi uzliesmot.

• Pārtikas atliekas saturoša izmantotā ella var uzliesmot zemākā temperatūrā nekā pirmreizējas lietošanas ella.

• Neievietojiet ierīcē un neglabājiet tās tuvumā vai uz tās viegli uzliesmojošas vielas vai ar viegli uzliesmojošām vielām piesūcinātus priekšmetus.

BRĪDINĀJUMS!

Pastāv ierīces bojājumu risks.

• Neturiet karstus ēdiena gatavošanas traukus uz vadības panela.
• Ėdiena gatavošanas laikā neļaujiet ēdiena gatavošanas traukiem vārīties tukšiem.
• levērojiet piesardzību, lai neļautu priekšmetiem vai gatavošanas traukiem nokrist uz ierīces. Tas var sabojāt virsmu.
• Nekādā gadījumā neatstājiet ieslēgtu degli ar uz tā novietotu tukšu ēdiena gatavošanas trauku vai bez ēdiena gatavošanas trauka.
• Nenovietojiet alumīnija foliju tieši uz ierīces.
• Izmantojiet tikai stabilus gatavošanas traukus ar pareizu formu un diametru, kas lielāks par degla izmēriem.
• Pārliecinieties, ka ēdiena gatavošanas trauks ir novietots degla centrā.
• Neizmantojiet lielus ēdiena gatavošanas traukus, kas sniedzas pāri ierīces malām. Tas var radīt darba virsmas bojājumus.
• Pārliecinieties, ka liesma nenodziest, kad ātri pagrieziet pogu no maksimālā uz minimālo stāvokli.
• Izmantojiet tikai papildpiederumus, kas iekļauti ierīces komplektācijā.
• Neuzstādiet uz degļa liesmas kliedētāju.
• Neļaujiet skābiem šķidrumiem, piemēram, etikim, citronu sulai vai katlakmens nonēmējam būt saskarē ar virsmu.. Tas var radīt matētus plankumus.

3. UZSTĀDĪŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

- Emaljas vai nerūsējošā tērauda krāsas maiņa neietekmē ierīces darbību.

2.5 Apkope un tīrīšana

BRĪDINĀJUMS!

Neiznemiet taustiņus, regulatorus vai blīvējumu no vadības paneļa. Ūdens var iekļūt ierīces iekšpusē un radīt bojājumus.

• Regulāri tīriet ierīci, lai novērstu virsmas materiāla sabojāšanos.
• Pirms tīrīšanas izslēdziet ierīci un ľaujiet tai atdzist.
• lerīces tīrīšanai neizmantojiet tvaiku un neizsmidziniet ūdeni.
• Tīriet ierīci ar mitru, mīkstu drānu. Izmantojiet tikai neitrālus mazgāšanas līdzekļus. Neizmantojiet abrazīvus izstrādājumus, abrazīvus sūkļus, škīdinātājus vai metāla priekšmetus.
• Nemazgājiet deglus trauku mazgājamajā mašīnā.

2.6 Serviss

- Lai salabotu ierīci, sazinieties ar pilnvarotu servisa centru. Izmantojiet tikai originālās rezerves daļas.

2.7 Utilizācija

BRĪDINĀJUMS!

Pastāv savainošanās vai nosmakšanas risks.

• Sazinieties ar vietējās pašvaldības iestādēm, lai noskaidrotu, kā utilizēt ierīci.
• Atvienojiet ierīci no elektropadeves.
• Nogrieziet strāvas kabeli netālu no ierīces un utilizējiet to.
• Novietojiet ārējās gāzes caurules līdzenā veidā.

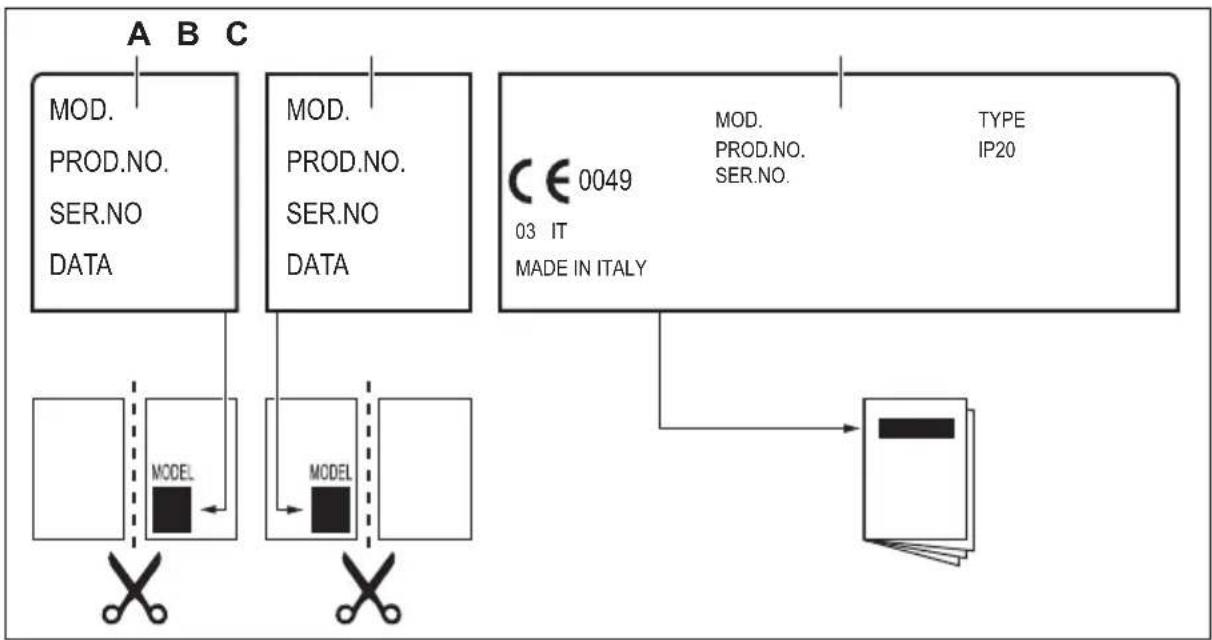

3.1 Pirms uzstādīšanas

Pirms plīts uzstādīšanas pierakstiet zemāk informāciju, kas norādīta uz datu plāksnītes. Tehnisko datu plāksnīte atrodas plīts apakšā.

Modelis ....

ízstrādājuma

nr.

Sērijas

numurs ....

3.2 Gāzes pieslēgšana

BRĪDINĀJUMS!

Tālāk minētās uzstādīšanas, apkopes un pieslēgšanas instrukcijas paredzētas tikai kvalificētiem speciālistiem, kuru darbībai jāatbilst spēkā esošiem standartiem un vietējiem noteikumiem.

Izvēlieties fiksētu pieslēgumu vai lietojiet elastīgu nerūsējoša tērauda cauruli un veiciet darbus saskaņā ar spēkā esošiem likumiem. Ja izvēlaties elastīgas metāla caurules, neļaujiet tām saskarties ar blakus esošajām kustīgajām dalām un uzmanieties, lai tās netiek saspiestas. Uzmanieties ari tad, ja plīts tiek uzstādīta kopā ar cepeškrāsni.

Pārliecinieties, ka gāzes piegādes spiediena vērtības atbilst ierīcei nepieciešamajām vērtībām. Nostipriniet regulējamo savienojumu pie gāzes piegādes avota īscaurules, izmantojot vītņotu uzgriezni (G 1/2 collas). Pieskrūvējiet detalas, nepielietojot spēku, pielāgojiet savienojumu nepieciešamajā virzienā un pievelciet.

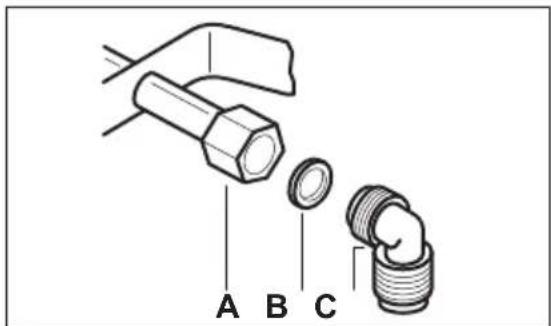

A. Íscaurule ar gala uzgriezni

B. lerīces komplektācijā iekļautā starplika

C. lerīces komplektācijā iekļautais likums

Saškidrinātā gāze

Saškidrinātajai gāzei izmantojiet gumijas caurules turētāju. Obligāti izmantojiet blīvējumu. Pēc tam veiciet gāzes pieslēgumu.

Elastigo cauruli var uzstādīt, ja:

• tā nevar sakarst vairāk par istabas temperatūru – vairāk par 30 °C;
  • tā nav garāka par 1500 mm;
  • tajā nav mezglu;
  • tai nav vilces vai vērpes deformācijas;
• tā nesaskaras ar asām malām vai stūriem;
  • tās stāvokli var viegli pārbaudīt.
  Regulāri pārbaudiet elastīgo cauruli, vai:
• abos galos un visā tās garumā nav plīsumu, plaisu vai apdeguma pazīmju;
• caurules materiāls nav sacietējis un caurule vēl arvien ir elastīga;
• stiprinājuma skavas nav sarūsējušas;
• nav beidzies derīguma terminš. Ja tiek konstatēts kāds no defektiem, nelabojiet cauruli, bet nomainiet to.

BRĪDINĀJUMS!

Kad uzstādīšana pabeigta, pārliecinieties, ka katras caurules stiprinājumi ir hermētiski. Izmantojiet ziepju škīdumu, nevis liesmu!

3.3 Sprauslu nomaina

1. Nonemiet pannu balstus.
2. Noņemiet vāciņus un degļu kronus.
3. Ar 7 mm uzgriežnu atslēgu atskrūvējiet sprauslas un to vietā uzstādiet sprauslas, kas atbilst jūsu

izmantotajam gāzes veidam (skatiet tabulu tehnisko datu sadaļā).

1. Uzstādiet detaļas, šoreiz darot to pretējā secībā.
2. Nomainiet tehnisko datu plāksnīti (tā atrodas blakus gāzes piegādes caurulei) ar jaunu plāksnīti, kurā norādīti jaunā gāzes piegādes tipa parametri. Šī plāksnīte iekļauta iepakojumā kopā ar ierīci.

Ja gāzes piegāde mainās vai atšķiras no nepieciešamā spiediena, nepieciešams uzstādīt piemērotu spiedienu regulējošu iekārtu gāzes padeves caurulei.

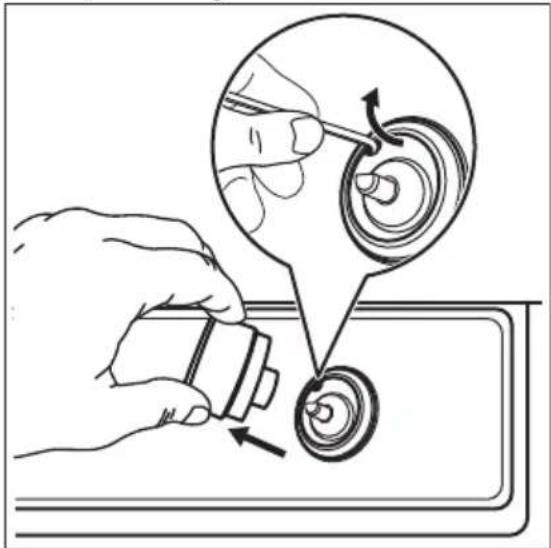

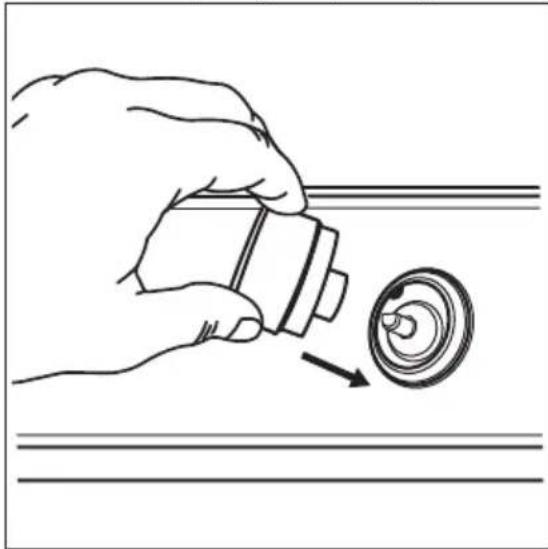

3.4 Minimālā līmeṇa regulēšana

Lai noregulētu minimālo liesmas līmeni:

1. Aizdedziet degli.

2. Pagrieziet regulatoru uz minimālo iestatījumu.

3. Nonemiet regulatoru un blivi.

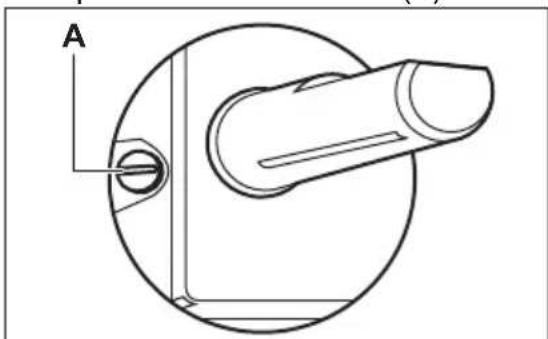

1. Ar tievu skrūvgriezi pielāgojiet apvada skrūves stāvokli (A).

1. Ja pārslēdzaties:

2. no G20 20 mbāru dabasgāzes uz sašķidrināto gāzi, pilnībā pievelciet regulēšanas skrūvi;

3. no saškīdrinātās gāzes uz G20 dabasgāzi ar 20 mbāru spiedienu,

atskrūvējiet apvada skrūvi par aptuveni 1/4 apgrieziena.

1. Salieciet atpakal blivi, un regulatoru.

Pārliecinieties, ka ātri pagriežot regulatoru no maksimālā līdz minimālajam stāvoklim, deglī nenodziest liesma.

3.5 Elektrība padeves pieslēgšana

• Pārliecinieties, vai uz tehnisko datu plāksnītes norādītais nominālais spriegums un tā veids atbilst mājas elektrosistēmas parametriem.
• Šī ierīce ir aprīkota ar barošanas kabeli. Šis kabelis jāaprīko ar piemērotu kontaktspraudni, kura noslodzes parametriem jāatbilst tehnisko datu plāksnītē minētajiem. Pārbaudiet, vai kontaktspraudnis ievietots pareizajā kontaktligzdā.
• Vienmēr izmantojiet pareizi uzstādītu, drošu kontaktligzdu.
• Pārbaudiet, vai pēc uzstādīšanas elektropadeves kontaktspraudnim var brīvi pieklūt.
• Nekad neatslēdziet ierīci no tīkla, velkot aiz barošanas kabela. Vienmēr velciet aiz spraudkontakta.
• Ja ierīce ir pieslēgta ar paplašinājumu kabeli, adapteri vai vairākiem savienojumiem, pastāv ugunsgrēka risks. Pārliecinieties, vai sazemējums atbilst standartiem un noteikumiem.
• Neļaujiet strāvas kabelim sasilt vairāk par 90 °C temperatūru.

Pārliecinieties, vai zilais neitrālais kabelis tiek pievienots spailei ar burtu "N". Pievienojiet brūno (vai melno) fāzes kabeli spailei, uz kuras ir burts "L". Paturiet fāzes kabeli pastāvīgi pievienotu.

3.6 Savienojuma kabelis

Nomainiet savienojuma vadu tikai ar speciālo vadu vai tā ekvivalentu. Vada veids ir: H03V2V2-F T90.

Pārliecinieties, ka kabelis atbilst spriegumam un darba temperatūrai. Turklāt nepieciešams, lai dzeltenais/zaļais vads būtu aptuveni par 2 cm garāks par brūno (vai melno) fāzes vadu.

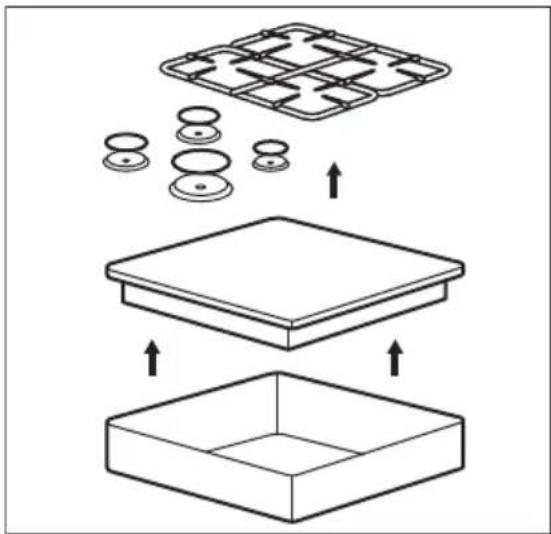

3.7 Montāža

1.

A) kronšteins komplektā

1.

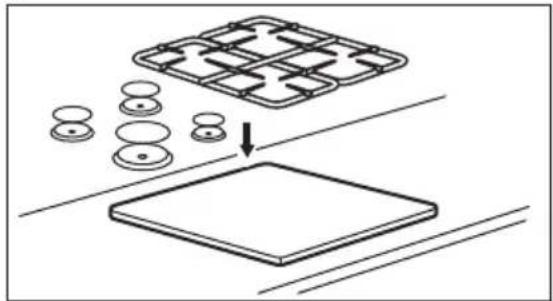

Uzstādiet ierīci tikai uz līdzenas darba virsmas.

3.8 levietošanas iespējas

Panelim zem plīts virsmas jābūt uzstādītam tā, lai to varētu viegli noņemt un nodrošināt pieeju tehniskas palīdzības sniegšanai.

Virtuves mēbeles ar durvīm

A. Nonemams panelis B. Vieta savienojumiem

Virtuves mēbeles ar cepeškrāsni

Drošības apsvērumu un cepeškrāsns vieglākas izņemšanas no mēbeles dēl virsmas un cepeškrāsns elektrības padeves pieslēgšana jāveic atseviški.

4. IZSTRĀDĀJUMA APRAKSTS

4.1 Gatavošanas virsmas izkārtojums

1 Vidējas jaudas deglis
2 Jaudīgais deglis
3 Papildu deglis
4 Vadības regulatori

4.2 Vadības slēdzis

Simbols Apraksts
	nav gāzes piegādes / iz-slēgtā stāvoklī
	aizdedzes stāvoklī / maksimāla gāzes piegā-de

Simbols Apraksts
	minimāla gāzes padeve

5. IZMANTOŠANA IKDIENĀ

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

5.1 Degla pārskats

A. Degla vāciņš
B. Degla vainags
C. Aizdedzes svece
D. Termoelements

5.2 Degla aizdegšana

Vienmēr aizdedziet degli, pirms uzliekat uz tā ēdiena gatavošanas traukus.

BRĪDINĀJUMS!

Izmantojot atklātu liesmu virtuvē, rīkojieties uzmanīgi. Ražotājs neuzņemas nekādu atbildību, ja uguns tiek lietota neatbilstoši.

1. Piespiediet vadības regulatoru uz leju un pagrieziet to pretēji pulksteņa rādītāja virzienam līdz maksimālas gāzes piegādes pozīcijai ( ).
2. Turiet vadības regulatoru nospiestu ne vairāk kā 10 sekundes. Tas Įauj termoelementam sasilt. Ja tas netiek izdarīts, gāzes piegāde tiks pārtraukta.
3. Noregulējiet liesmu, kad tā ir nostabilizējusies.

Ja pēc vairākiem mēginājumiem deglis neaizdegas, pārbaudiet, vai degļa vainags un tā vāciņš ir pareizā pozīcijā.

BRĪDINĀJUMS!

Neturiet vadības rokturi nospiestu ilgāk par 15 sekundēm. Ja pēc 15 sekundēm deglis neaizdegas, palaidiet vadības rokturi, atgrieziet to izslēgtā pozīcijā un pamēģiniet atkārtoti iedegt degli, nogaidot vismaz 1 minūti.

UZMANIBU!

Ja nav elektropadeves, degli var aizdegt bez elektroierīces. Tādā gadījumā pietuviniet liesmu deglim, pagrieziet vadības regulatoru pretēji pulksteņa rādītāja virzienam maksimālas gāzes piegādes stāvoklī un nospiediet to. Turiet nospiestu vadības regulatoru 10 sekundes vai mazāk, lai termoelements uzsiltu.

Ja deglis nejauši nodziest, pagrieziet vadības regulatoru stāvoklī "Izslēgt" un pamēginiet atkārtoti iedegt degli, nogaidot vismaz vienu minūti.

Nospiežot strāvas pogu pēc ierīces uzstādīšanas vai elektrības piegādes pārtraukuma, elektriskā aizdedze var tikt aktivizēta automātiski. Tas ir normāli.

Plīts virsmas komplektācijā ietilpst progresīvie vārsti. Tie lauj noregulēt liesmu daudz precīzāk.

5.3 Deglu izslēgšana

Lai noslāpētu liesmu, pagrieziet regulatoru līdz izslēgtam stāvoklim ●.

6. PADOMI UN IETEIKUMI

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

6.1 Ėdiena gatavošanas trauki

UZMANĪBU!

Nelietojiet čuguna pannas, keramikas, māla, grila vai tostera plāksnes. Nerūsējošais tērauds var apsūbēt, ja to pārlieku sakarsē.

BRĪDINĀJUMS!

Nenovietojot vienu katlu uz diviem degliem.

BRĪDINĀJUMS!

Nenovietojiet nestabilus un deformētus katlus uz degliem, lai nepieļautu izlīšanu vai savainojumu.

UZMANĪBU!

Gādājiet, lai katlu dibeni nestāvētu pārāk tuvu vadības regulatoriem, pretējā gadījumā liesma sakarsēs vadības regulatorus.

7. KOPŠANA UN TĪRĪŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

7.1 Vispārēja informācija

• Tiriet plīti pēc katras lietošanas reizes.
• Vienmēr izmantojiet ēdienu gatavošanas traukus ar tīru apakšu.
• Skrāpējumi vai tumši traipi uz virsmas neietekmē plīts darbību.
• Izmantojiet speciālu tīrīšanas līdzekli, kas paredzēts plīts virsmām.

BRĪDINĀJUMS!

Pirms katlu noņemšanas no degļa vienmēr noregulējiet mazāku liesmu vai izslēdziet to.

UZMANĪBU!

Gādājiet, lai katlu rokturi nesniegtos pāri gatavošanas virsmas malai.

UZMANĪBU!

Gādājiet, lai katli atrastos degliem pa vidu, kas nodrošina maksimālu stabilitāti un zemāku gāzes patēriņu.

6.2 Ėdiena gatavošanas trauku diametri

Izmantojiet degla izmēram atbilstoša diametra ēdiena gatavošanas traukus.

Deglis Ēdiena gata-

vošanas trau-ku diamets (mm)

Jaudīgais 180 - 260

Vidēji lielas jaudas 120 - 240

Papildu 80 - 180

Nerūsējošais tērauds

• Mazgājiet nerūsējošā tērauda daļas ar ūdeni, tad noslaukiet tās ar mīkstu drānu.
• Lai noņemtu piedegušu ēdienu, taukus un grūti notīrāmus traipus, pirms tīrīšanas ľaujiet tiem mērcēties dažas minūtes nelielā daudzumā maiga mazgāšanas līdzekļa.
• Izmantojiet mazgāšanas produktus, kas domāti nerūsējoša tērauda

tīrīšanai, lai pasargātu tērauda virsmas.

- Neizmantojiet mazgāšanas produktus, kas satur kodīgas vielas, piemēram, hlorīdus, netīriet virsmas ar dezinfekcijas līdzekliem, traipu vai rūsas likvidēšanas līdzekliem, kā arī ar iegremdes tīrīšanas līdzekliem.

7.2 Pannas balsti

Pannas balsti nav paredzēti mazgāšanai trauku mazgājamajā mašinā. Tos jāmazgā ar rokām.

1. Lai būtu vieglāk notīrīt plīti, pannas balstus var noņemt.

Lai nepieļautu plīts virsmas bojājumu, pannas balsti ir jānovieto loti uzmanīgi.

1. Emaljas pärklājumam laiku pa laikam var būt neapstrādātas malas, tāpēc esiet uzmanīgs, mazgājot pannu balstus ar rokām un žāvējot. Ja nepieciešams, notīriet piekaltušas ēdienu atliekas, izmantojot tīrīšanas līdzekli pastas veidā.
2. Pēc pannas balstu tīrīšanas pārliecinieties, ka tie ir pareizajā stāvoklī.

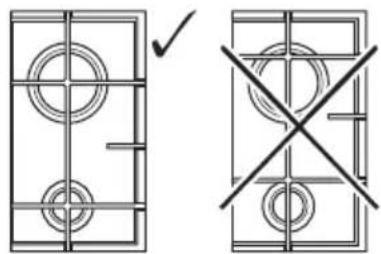

3. Lai degli darbotos pareizi, pārliecinieties, vai pannas balsta kājiņas ir novietotas degļa centrā.

• Nonemt nekavējoties: izkusušu plastmasu, plastmasas plēvi, cukuru un ēdienu, kura sastāvā ir cukurs, jo pretējā gadījumā netīrumi var izraisīt plīts bojājumus. Uzmanieties, lai negūtu apdegumus.
• Noņemt, kad plīts ir pietiekami atdzisusi: kaļkakmens un ūdens traipus, taukvielu šļakstus un krāsu izmaiņas uz spīdīgās metāliskās virsmas. Tīriet plīti ar mitru drāniņu un neabrazīvu mazgāšanas līdzekli. Pēc tīrīšanas noslaukiet plīti sausu ar mīkstu drānu.
• Lai notīrītu ar emalju klātās detaļas, vāciņus un kroņvainagus, nomazgājiet tos ar siltu ziepjūdeni un pirms uzstādīšanas rūpīgi nosusiniet.

7.4 Aizdedzes sveču tīrīšana

Šī funkcija tiek nodrošināta, izmantojot keramisko aizdedzes sveci un metāla elektrodu. Lai atvieglotu degļu aizdegšanu, regulāri tīriet iepriekš minētos elementus un pārbaudiet, vai nav nosprostotas degļa pārsega atveres.

7.5 Periodiska apkope

Periodiski sazinieties ar klientu apkalpošanas centru, lai pārbaudītu gāzes piegādes cauruli un spiediena regulētāju, ja tāds ir.

8. PROBLÉMRISINĀŠANA

BRĪDINĀJUMS!

Skatiet sadaļu "Drošība".

8.1 Ko darīt, ja ...

Problēma lespējamie iemesli Risinājums
Kad cenšaties aktivizēt dzirksteļu ĝeneratoru, ne- rodas dzirksteles.	Plīts nav pieslēgta elektro- tīklam vai nav pieslēgta pa- reizi.	Pārbaudiet, vai plīts ir pa- reizi pievienota strāvas pie- vadam.
Izdedzis drošinātājs. Pārliecinieties, vai ierīces		darbības traucējums ir saistīts\i ar drošinātāju. Ja drošinātājs atkārtoti izdeg, sazinieties ar kvalificētu elektriķi.
Degļa vāciņš un kronis ir	novietoti nepareizi.	Novietojiet degļa vāciņu un kroni pareizi.
Liesma izdziest uzreiz pēc iedegšanās.	Termoelements vēl nav pietiekami uzsilis.	Pēc liesmas aizdegšanās turiet regulatoru nospiestu 10 sekundes vai mazāk.
Liesmas riņķis ir nevienmē- rīgs.	Degļa kronis ir nosprostots ar ēdiena paliekām.	Pārbaudiet, vai nav no- sprostota galvenā sprausla un degļa kronis ir tīri.

8.2 Ja nevarat atrast risinājumu ...

Ja nevarat atrast risinājumu, sazinieties ar ierīces tirgotāju vai pilnvarotu servisa centru. Norādiet datu plāksnītē atrodamos datus. Pārliecinieties, ka izmantojāt plīts virsmu pareizi. Ja lietojāt ierīci nepareizi, par problēmu novēršanu, kuru veic apkalpošanas centra darbinieki

vai ierīces tirgotājs, tiks ieturēta papildu samaksa pat garantijas apkalpošanas laikā. Informāciju par apkalpošanas centru un garantijas noteikumiem skatiet garantijas brošūrā.

8.3 Uzlīmes tiek piegādātas komplektā ar piederumu somu.

Uzlieciet pašlimējošas uzlīmes kā norādīts zemāk:

A. Pielimējiet to garantijas talonam un atsūtiet šo daļu (ja ir spēkā).

B. Pielīmējiet to garantijas talonam un saglabājiet šo daļu (ja ir spēkā).

C. Uzlīmējiet to uz pamācības brošūras.

9. TEHNISKIE DATI

9.1 Plīts virsmas izmēri

Platums 595 mm

Dzilums 510 mm

9.2 Apvada diametri

DEGLIS ∅ APVADS 1/100 mm

Jaudīgais 52

Vidēji lielas jaudas 35

Papildu 28

9.3 Citi tehniskie dati

KOPĒJĀ JAU-DA:	Originālā gā-ze: G20 (2H) 20 mbar 7,65 kW
	Gāzes mai-na: G30/G31 (3B/P) 30/30 mbar 567 g/h
Elektrotīkla pa-rametri:	220-240 V ~ 50-60 Hz
Ierīces katego-rija:	II2H3B/P I2H (LV)
Gāzes pieslē-gums:	G 1/2"
Ierīces klase: 3

9.4 Gāzes degli G20 20 mbāru DABASGĀZEI

DEGLIS NORMĀLA JAU-DA kW	MINIMĀLAS JAU-DAS kW	INŽEKTORA MAR-KA
Jaudīgais 2,95 0,75 119o
Vidēji lielas jaudas 1,85 0,6 92
Papildu 1,0 0,33 70

9.5 Gāzes degli sašķidrinātai gāzei G30/G31 30/30 mbāri

DEGLIS NORMĀLASJAUDAS kW		MINIMĀLASJAUDAS kW	INŽEKTORAMARKA	NOMINĀLA GĀ-ZES PLŪSMA g/h
Jaudīgais 2,8 0,95 86 204
Vidēji lielasjaudas	2,0 0,6	71 145
Papildu	1,0 0,33 50 73

10. ENERGOEFEKTIVITÄTE

10.1 Informācija par izstrādājumu saskaṇā ar ES 66/2014

Modeļa noteikšana	KGS6426SX
Plīts veids	Iebūvēta plīts virsma
Gāzes degļu skaits	4

Gāzes degla energoefektivitāte (EE gas burner)	Kreisais aizmugurējais - vidē-jas jaudas	59.6%
	Labais aizmugurējais - vidējas jaudas	58.6%
	Priekšējais kreisais - jaudīgais deglis	58.5%
	Labais priekšējais - papildu nav piemērojams
Gāzes plīts energoefektivitāte (EE gas hob)	58.9%

EN 30-2-1: Mājsaimniecības gatavošanas ieriču deggāze - 2-1. daļa: Racionāla energijas izmantošana - Vispārīgi

10.2 Enerğijas taupīšana

• Pirms lietošanas pārliecinieties, vai degli un katlu balsti ir salikti pareizi.
• Izmantojiet degla izmēram atbilstoša diametra ēdiena gatavošanas traukus.
  • Novietojiet katlu degla centrā.
• Lieciet karsēt ūdeni tikai nepieciešamā tilpumā.
• Ja iespējams, uzlieciet ēdiena gatavošanas traukiem vākus.
• Kad škidrums sāk vārīties, pagrieziet mazāku liesmu, lai škidrums lēni vārītos.
• Ja tas ir iespējams, izmantojiet spiediena katlu. Skatiet tā lietotāja rokasgrāmatu.

11. APSVĚRUMI PAR VIDES AIZSARDZĪBU

Nododiet otrreizējai pārstrādei materiālus ar simbolu ĉevietojiet iepakojuma materiālus atbilstošajos konteineros to otrreizējai pārstrādei. Palīdziet aizsargāt apkārtējo vidi un cilvēku veselību, atkārtoti pārstrādājot elektrisko un elektronisko iekārtu atkritumus.

Neizmetiet ierīces, kas apzīmētas ar šo simbolu ̣kopā ar mājsaimniecības atkritumiem. Nododiet izstrādājumu vietējā otrreizējās pārstrādes punktā vai sazinieties ar vietējo pašvaldību.

Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland

TURINYS

1. SAUGOS INFORMACIJA....36
2. SAUGOS INSTRUKCIJOS....39
3. IRENGIMAS....41
4. GAMINIO APRAŠYMAS....45
5. KASDIENIS NAUDOJIMAS....45
6. PATARIMAL......47
7. VALYMAS IR PRIEŽIŪRA....47
8. TRIKČIŲ ŠALINIMAS....48
9. TECHNINIAI DUOMENYS....50
10. ENERGIJOS EFEKTYVUMAS....51
11. APLINKOS APSAUGA.... 52

MES GALVOJAME APIE JUS
