Gaminio tipas	Dujinė-elektrinė viryklė (laisvai pastatoma)
Prekės ženklas ir modelis	Hansa FCMW59229H
Matmenys (A x P x G)	85 x 50 x 60 cm
Elektros maitinimas	230 V ~ 50 Hz, 3.1 kW
Dujų tiekimas	Gamtinės dujos G20 20/25 mbar arba SND G30 37 mbar (reguliuojama)
Dujų degiklių skaičius	4 (didelis, vidutinis, pagalbinis ir papildomas vidutinis)
Degiklio sauga	Liepsnos gedimo saugos įtaisas (termopora) ant visų degiklių
Orkaitės tipas	Elektrinė orkaitė su ventiliatoriumi su viršutiniu, apatiniu, grilio ir konvekcijos režimais
Orkaitės šildymo režimai	Įprastas viršutinis/apatinis šildymas, grilis, grilis su ventiliatoriumi, konvekcija (žiedinis kaitintuvas), atitirpinimas, greitas įkaitinimas
Orkaitės temperatūros diapazonas	100 - 250 °C (pasirenkama)
Orkaitės talpa	Apytiksliai 60 L (apskaičiuota pagal matmenis)
Orkaitės apšvietimas	Halogeninė lemputė 25 W, 230 V, G9 lizdas
Laikmatis / programuotojas	Elektroninis laikmatis su minučių priminimu, laiku nustatytu gaminimu ir automatiniu išjungimu
Valdymo skydelis	Rankenėlės degikliams, orkaitės temperatūrai, orkaitės funkcijai; indikatorinės lemputės veikimui ir termostatui
Pridedami priedai	Kepimo padėklas, grotelės, keptuvė, iešmas su šakėmis, šoninės grotelinės lentynos
Orkaitės durelės	Nuimamas vidinis stiklo panelis valymui; saugos vyrių sistema
Valymas ir priežiūra	Lengvai valoma keraminė kaitlentė; orkaitės vidų galima nušluostyti; katalitinės plokštės kai kuriuose modeliuose (savaime išsivalančios)
Saugos ypatybės	Vaikų sauga (apsauginis laikiklis nuo apvirtimo), apsauga nuo perkaitimo, dujų nuotėkio aptikimas (rankinis), automatinis orkaitės išjungimas
Montavimas	Reguliuojamos kojelės (aukštis: 850/900 mm); turi būti sumontuotas apsauginis laikiklis nuo apvirtimo
Energijos efektyvumas	Pridedami energijos taupymo patarimai: naudoti dangčius, likutinę šilumą, tinkamo dydžio puodus
Garantija	Standartinė gamintojo garantija (patikrinkite vietinius reglamentus)

Dažnai užduodami klausimai - FCMW59229H Hansa

Kokias dujas palaiko Hansa FCMW59229H viryklė?

Viryklė gamykloje sureguliuota gamtinėms dujoms G20 esant 20 arba 25 mbar. Ją galima pritaikyti SND G30 esant 37 mbar, pakeitus degiklių antgalius ir sureguliavus liepsną. Keitimą turi atlikti kvalifikuotas montuotojas.

Kaip uždegti dujų degiklius?

Pasukite rankenėlę į didelės liepsnos padėtį, laikydami ją nuspaustą. Jei degiklis turi pjezoelektrinį uždegimą, jis užsidegs automatiškai. Kitu atveju naudokite degtuką arba dujų žiebtuvėlį. Modeliuose su liepsnos gedimo sauga laikykite rankenėlę nuspaustą apie 10 sekundžių po uždegimo.

Ar galiu naudoti orkaitę nenustatęs laikmačio?

Taip. Orkaitėse su elektroniniu programuotoju prieš pirmą naudojimą turite nustatyti esamą laiką. Rankinėse orkaitėse (minučių priminimas) galite naudoti orkaitę nustatydami funkcijos ir temperatūros rankenėles; laikmatis yra neprivalomas garso priminimui.

Koks rekomenduojamas puodo dydis degikliams?

Puodo pagrindo skersmuo turi būti 2,5–3 kartus didesnis už degiklio vainiko skersmenį: pagalbinis degiklis 90–150 mm, vidutinis degiklis 160–220 mm, didelis degiklis 200–240 mm. Visada naudokite dangčius ir venkite puodų, mažesnių už degiklį.

Kaip valyti keraminę kaitlentę?

Valykite kaitlentę po kiekvieno naudojimo, kol ji dar šilta (bet ne karšta). Naudokite minkštą audinį ar kempinę su šiltu vandeniu ir švelniu plovikliu. Venkite abrazyvinių valiklių, šveitimo kempinių ar aštrių daiktų. Dėl sunkiai pašalinamų likučių atsargiai naudokite specialų keraminės kaitlentės grandiklį.

Kaip pakeisti orkaitės lemputę?

Atjunkite viryklę nuo elektros tinklo. Išimkite lentynas, atsukite lempos gaubtą, ir ištraukite seną halogeninę lemputę (25 W, 230 V, G9) naudodami audinį. Įstatykite naują lemputę neliesdami jos plikomis rankomis, užsukite gaubtą atgal ir vėl prijunkite maitinimą.

Kodėl orkaitė neįkaista?

Patikrinkite, ar teisingai nustatytos orkaitės funkcijos ir temperatūros rankenėlės. Įsitikinkite, kad elektroninis programuotojas (jei įrengtas) rodo esamą laiką, o ne mirksintį '0.00'. Taip pat patikrinkite namo saugiklį ir elektros tiekimą. Jei orkaitė vis tiek nešildo, kreipkitės į aptarnavimo centrą.

Ar saugu naudoti grilį atidarius orkaitės dureles?

Ne. Grilį galima naudoti tik uždarius orkaitės duris. Naudojant grilį arba grilį su ventiliatoriumi, durelės turi būti uždarytos, kad būtų išvengta perkaitimo ir užtikrintas tinkamas gaminimas.

Ar galiu įrengti viryklę šalia šaldytuvo?

Venkite montuoti viryklę šalia šaldytuvų ar šaldiklių. Viryklės šiluma padidina jų energijos suvartojimą. Palikite bent 2 cm tarpą nuo karščiui jautrių baldų ir įsitikinkite, kad siena už nugaros yra atspari karščiui.

Ką daryti dujų nuotėkio atveju?

Nejunkite jokių elektrinių jungiklių ir nekelkite kibirkščių. Nedelsdami uždarykite dujų vožtuvą (baliono arba pagrindinės linijos), atidarykite langus, kad išvėdintumėte patalpą, ir kvieskite kvalifikuotą dujų montuotoją. Nenaudokite viryklės, kol nuotėkis nebus pašalintas.

NAUDOJIMO INSTRUKCIJA FCMW59229H Hansa

POŠTOVANI KORISNIČE 94

KAKO DA UŠTEDITE ENERGIJU 94

BEZBEDNOSNE INSTRUKCIJE 95

OPIS UREĐAJA 98

INSTALACIJA 99

RAD 102

PEČENJE U RERNI-PRAKTIČNI SAVETI 108

ОБСЛУЖИВАНИЕ И УХОД 111

ČIŠĆENJE i ODRŽAVANJE 112

TEHNIČKI PODACI 113

LT

GERBIAMAS PIRKĖJAU, 114

KAIP TAUPYTI ELEKTROS ENERGIJA 114

SAUGOS NURODYMAI 115

GAMINIO APRAŠYMAS 118

JRENGIMAS 119

APTARNAVIMAS 122

VIRYKLÈS VALYMAS IR PRIEŽIŪRA 131

VEIKSMAI AVARIJOS METU 133

TECHNINIAI DUOMENYS 133

ET

• roštiljanje mėsa, ribe

Hansa viryklės savybės – paprastas aptarnavimas ir puikius efektyvumas. Perskaičius naudojimo instrukciją, viryklės aptarnavimas neatrodys sudėtingas.

Prieš supakavus ir išleidus iš gamyklos, kontrolės postuose viryklė buvo patikrinta saugumo ir tinkamo veikimo atžvilgiu.

Prašome, prieš pradėdami naudotis prietaisu atidžiai perskaitykite šią naudojimo instrukciją.

Laikydamiesi još nurodymu išvengsite netinkamo naudojimosi.

Išsaugokite instrukcija ir laikykit ja taip, kad visada būtu po ranka.

Norėđami išvengti nėlaimingų atsītikimų, tiksliai laikykitės naudojimo instrukcijos nurodymų.

Dèmesio!

Virtuve naudokitės tiktai perskaitę šią naudojimo instrukcija.

Virtuvė skirta tiktai namų ūkiui.

Gamintojas pasilieka teiše atlikti pakeitimus, neturinčius įtakos prietaiso veikimui.

KAIP TAUPYTI ELEKTROS ENERGIJA

Atsakingai vartodami elektrą, taupote pinigus ir saugote natūralią aplinką. Todėl taupykime elektros energiija!

Keli elektros taupymo būdai:

- Virimui naudokite tinkamus indus. Indas, kuriame verdama, neturétu būti mažesnis, kaip degiklio liepsnos karūnėlė. Nepangti indy.

- Išlaikykite degiklius, paviršiaus groteles, viryklės plokštę švarius.

Nešvarumai trikdo šilumos perdavimo procesa – stipriai prisidege nešvarumai pašalinami tikfai naturaliai aplinkai nepalankiomis priemonémis.

Ypatingą dėmesį būtina atkreipti į degiklio karū-nėlių angas bei degiklių purkštuvų angas.

- Venkite nereikalingo „puödu turiniö kontroliavimo”.

Jei nereikia, neatidarykite dažnai orkaitės durelių.

- Năudokitės orkaite ruošdami tiktai didesnius valgių kiekius.

Sverianti iki 1 kg mėsa taupiau ruošiama puode, ant degiklio.

- Išnaudokite orkaitės liekamaja šiluma.

Jei paruošimo laikas yra ilgesnis, kaip 40 minučių, rekomenduojama išjungti orkaitę 10 minučių prieš kepimo pabaiga.

- Skrudinkite pasirinke oro apytakos funkcija ir uždare orkaitės dureles.

- Šandariai uždarykite orkaitės dureles. Šiluma prarandama esant nešvarumams ant durelių tarpiklių. Geriausia nedelsiant juos šalinti.

- Nestatykite viryklės prie pat šaldytuvų/šaldiklių.

Elektros energijos suvartojimas be reikalo padidėja.

Transportavimo laikui prietaisas supakuojamas. Išpakavę prietaisą, pasirūpinkite, kad pakuotės elementai nekenktų aplinkai.

Pakuotės medžiaga nekenkia aplinkai, ji 100 % rinka perdirbimui ir yra pažymėta atitinkamu simboliiu.

Dèmesio! Išpakuodami prietaisą pakuotės medžiaga (polietileno maišelius, putų polistirolą ir pan.) laikykite atokiau nuo vaikų.

BAIGUS NAUDOTIS VIRYKLE

Baigus naudotis prietaisu negalima jo pašalinti kartu su komunalinėmis atliekomis, jį būtina pristatyti į elektrinių ir elektroninių prietaisų rinkimo ir perdirbimo įmonę. Apie tai informuoja simbolis pateiktas ant gaminio, ant pakuotės ar naudojimo instrukcijoje. Plastmasinę medžiaga, panaudotą šiam produktui pagaminti, galima dar

kartą panaudoti, atsiżvelgiant i ženklus, kuriais žymima. Pakartotinai naudodami medžiagą ar kitam tikslui pritaikydami sunaudotus prietaisus, prisidedate prie aplinkos apsaugos.

Informacija apie tinkamą sunaudotų prietaisu šalini- mo vietą Jums pateiks savivaldybės administracija.

Dèmesio. Irenginys ir jo pasiekiamos dalys naudojant jkaista. Būtina būti ypač atsargiems liečiantis prie kaitinimo elementų. Vaikai iki 8 metų amžiaus turėtų laikytis atokiau, nebent nuolatos yra prižiūrimi.

Sis jrenginys galī būti naudojamas vyresnių nei 8 metų amžiaus vaikų ir asmenų, turinčių fizinių, jutimo ar proti-nių apribojimų arba neturinčių patirties ir žinių, jeigu jie yra prižiūrimi už jų saugumą atsakingų asmenų ar laikantis jrenginio naudojimo instrukcijos. Būtina atkreipti dėmesį, kad prietaisu nežaistų vaikai. Tvarkymo ir priežiūros darbų neturėtų atlikti vaikai be priežiūros.

Dèmesio. Gaminimas ant kaitlentès be priežiūros, kai naudojami riebalai ar aliejus, gali būti pavojingas ir sukelti gaisra.

NIEKADA ugnies negalima gesinti vandeniu. Būtina išjungti jrenginį ir liepsną pridengti, pvz., dangčiu arba nedegiu apklotu.

Dèmesio. Gaisro grèsmè: nelaikyti daiktų ant virimo paviršiaus.

Naudojantis prietaisu jis įkaista. Rekomenduojama elgtis atsargiai – neliesti įkaitusių orkaitės vidaus elementų.

Naudojantis orkaitės, pasiekiamos dalys gali būti karštos. Neleiskite vaikams prieiti prie orkaitės.

Dèmesio. Nenaudoti šveičiamuju valiklių ar aštrių metalinių daiktų durelių stiklui valyti, kadangi gali subraižyti paviršių, dėl ko stiklas gali sutrūkinėti.

Dėmesio. Kad išvengtumėte elektros smūgio, prieš pakeis-dami lemputę įsitikinkite, kad prietaisas yra išjungtas.

Prieš atidarant dangti, rekomenduojama gerai ji nuvalyti.

Prieš nuleisdami dangtį, palaukite, kol viryklės plokštės paviršius atauš.

Viryklei valyti negalima naudoti garinės valymo įrangos.

Dèmesio. Naudojant prietaisą maisto gaminimo ir kepimo metu, patalpoje, kurioje jis sumontuotas, išsiskiria šiluma, drègme ir degimo produktai. Įsitikinkite, kad virtuvės erdvė yra gerai vėdinama, ypač kai prietaisas naudojamas.

Ilgalaikiam intensyviam prietaiso naudojimui gali prireikti papildomo vėdinimo, pavyzdžiui, padidinti mechaninio vėdinimo efektyvumą, jei naudojamas, papildomai vėdinti, kad degimo produktai būtų sauġiai pašalinti į lauką, tuo pačiu užtikrinant oro apykaitą patalpoje.

Prieš montuodami papildomą ventiliacija, pasikonsultuokite su specialistu.

Dėmesio. Prietaisą galima naudoti tik virimui ir kepimui. Jis neturėtų būti naudojamas kitiems tikslams, pvz., patalpų šildymui.

Šis prietaisas skirtas įprastoms funkcijoms namų aplinkoje (pvz., maisto ruošimui), kurias atlieka daugelis vartotojų, nebūdami ekspertais.

Namų aplinkos pavyzdžiai:

• namai ir butai,
• parduotuvės, biurai ir kitos panašios darbo vietos,
• ūkiai,

• viešbučiai, moteliai ir kiti gyvenamieji objektai, kuriuose jrenginiu naudojasi nekvalifikuoti vartotojai.

• Naudojantis prietaisu jis įkaista. Rekomenduojama elgtis atsargiai – neliesti įkaitusių orkaitės vidaus elementu.

• Naudodamiesi virykle atkreipkite dėmesį j vai-kus, nes jie nežino viryklės naudojimo tašyklių. Ypatingai karšti yra paviršiaus degikliai, orkaitės kamera, groteles, durelių stiklas; karštu skysčių pripildyti indai statomi ant viryklės galī būti vaiko nusidegimo priežastis.
• Atkreipkite dėmesį, kąd mechaninės įrangos (pvz. mikserio) elektrinis laidas neliestų viryklės karštu elementų.
• 1 stalčių nedėkitė degių medžiagų, nes naudo-jantis orkaite jie gali užsidiegti.
• Kepdami ant degiklių nepālikite viryklės be priežiūros. Aliejus ir kiti riebalai perkaitę gali už-sideqti.
• Steběkite, kada prasidės virimas, kad skystis neištekėtu ant degiklio.
• Viryklei sugedus, galite ja vėl naudotis tiktai specialistui ja pataisius.
• Nepatikrinę ar visi čiaupai yra uždaryti, neatsukite čiaupo ant duju prijungimo vamzdžio arba vožtuvo ant duju baliono.
• Saugokite degiklius nuo užliejimo ir nešvarumu. Užterštiems degikliams ataušus, iš karto juos nuplaukite ir sausai nuvalykite.
• Draudžiama statyti indus tiesiai ant degiklių.
• Ant paviršiaus grotelių, virš vieno degiklio ne-statykite indo, kurio svoris yra didesnis kaip 10 kg, o ant visų paviršiaus gortelių – indu, kurių bendras svoris yra didesnis kaip 40 kg.
• Netrenkite j valdymo rankenėles ir değiklius.
• Ant orkaitės dūrelių nestatykite daiktų, kurių svoris yra didesnis, kaip 15 kg.
• Nekvalifikuotiems asmenims draudžiama perdirbti ir taisyti virykle.
• Draudžiamá atsúkti viryklės degiklių rankenėles, rankoje nelaikant uždegto degtuko arba duju uždiegimo prietaiso.
• Draudžiamă gesinti degiklio liepsnă pučiant.
• Prieš atidaračt dangtį, rekomenduojama gerai ji nuvalyti. Prieš nuleisdami dangtį, palaukīte, kol viryklės plokštės paviršius atauš.
• Ikaïtęs stiklo dangtis gali skilti. Prieš nuleisdami dangtį užgesinkite visus degiklius. (Viryklės su stiklo dangčiu – žr. „Gaminio savybės”).

• Draudžiama savarankiškai pritaikyti virýkle kitai duju rūsiai, perkelti ją i kitą vietą bei atlikti maitinimo sistemos pakeitimus. Siuos veiksmus gali atlikti įgaliotas specialistas.

• Nenaudokite šiurkščiu valikliu nei aštriu metaliniu daiktu dureliu stiklui valyti. Jie gali nubraižyti paviršiu, kas gali būti stiklo skilimo priežastis.

• Prie viryklės neprileiskite mažų vaikų bei asmenų nežinančių viryklės naudojimo instrukcijos nurodymu.
• ITARANT DUJU NUTEKÉJIMA, DRAUDŽIA-MA:
  uždegti degtukus, rūkyti, jjungti ir išjungti elektrinius īmtuvus (skambūtis arba šviesos jungiklis) bei naudotis kitais elektriniais ir mechaniniais prietaisais, kurie skelia elektrines ar smūgines kibirkštis. Sitokiu atveju nedelsiant užsukite duju baliono vožtuvą arba duju sistemos duju tiekimo čiaupą ir pravėdinkite patalpą. Iškvieskite igaliotą specialistą gedimo priežasčiai pašalinți.
• Bet kokio techninio gedimo atveju būtina at-jungti viryklės elektros maitinimą (pagal aukš-čiau pateiktą principą) ir iškviesti įgaliotą specialista.
• Prie duju tiekimo sistemos draudžiama prijungti antenu laidus, pvz. radijo anteną.
• Dujų nūtekėjimo iš nesāndarios sistemos atveju, nedelsiant nutraukite dujų tiekimą užsukdami dujų tiekimo vožtuva.
• Dujų nutekėjimo iš nesandaraus dujų baliono vožtuvo atveju: ant baliono užmeskite šlapią antklodę, kad balionas atauštu ir užsukite jo vožtuvą. Balionui ataušus, išneškite ji j lauką. Draudžiama pakartotinai naudotis pažeistu balionu.
• Jei kelias dienas neketinate naudotis virykle, užsukite pagrindinj duju sistemos vožtuvą, o jei naudojates duju balionu – užsukite jo vožtuvą kiekvienąkart baigę naudotis virykle.

1a

1 Temperatūros reguliatoriaus rankenėlė

2 Orkaitės darbo rėžimo pasirinkimo ranke- nėlė

3, 4, 5, 6 Dujinių degiklių valdymo ranke- nėlės

7 Termoreguliatoriaus kontrolinė lemputė L

8 Viryklès darbo kontroliné lemputė R

9 Orkaitės durelių rankena

10 Stalčius*

11 Didelis degiklis

12 Vidutiniškaš degiklis

13 Paviršiaus grotelės

15 Vidutiniškas degiklis

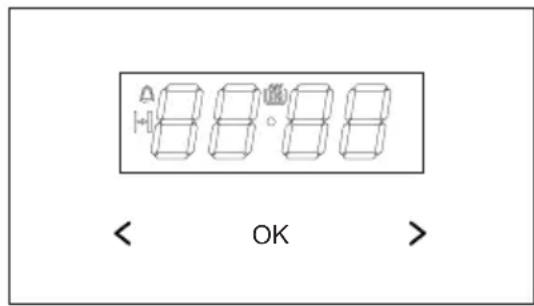

16 Programavimo įtaisas

Pieš 2f:

a - Apsauga nuo duju nutekėjimo*

b - Kibirkštinis uždeğíklis*

Viryklès jranga – suvestinė:

3a Padėklas kondit. gaminiams kepti*

3b Kepimo padėklas

3c Grotelès griliui

3d lesma stienis un dakša*

Šie nurodymai skirti įrengiančiam prietaisą kvalifikuotam specialistui. Jų tikslas – užtikrinti kuo geresnį prietaiso instaliavimo ir priežiūros darbų atlikimą.

Viryklès statymas

• Virtuvė turėtų būti sausa ir gerai vėdinama, su tinkamai veikiančia, technines taisykles atitinkančia ventiliacija. Teisinis pagrindas, kuriuo remiamasi vertinant patalpos tinkamumą dujinės viryklės naudojimui – 2002 m. balandžio 12 d. Infrastruktūros ministro jsakymas dėl techninių sąlygų, kurias turėtų atitikti pastatai ir jų lokalizacija.
• Patalpoje turėtų būti jrengta ventiliavimo sistema, pro kurią nuvedamos degimo liekanos. Šią sistemą turėtų sudaryti ventiliacinės grotelės arba gartraukis. Gartraukiai montuojami pagal jų naudojimo instrukcijų nurodymus. Viryklės pastatymas turėtų užtikrinti laisvą priėjimą prie visų valdymo elementų.
• Patalpoje turėtų būti irgį užtikrintas dujų degimui reikalingo oro tiekimas. Oro tiekimas neturėtų būti mažesnis kaip 2m3/h vienam degiklių galios kW. Oras gali būti tiekiamas tiesiogiai iš išorės – per 100 cm2 skersmens kanalą, arba netiesiogiai – per šalia esančias patalpas su į išore išeinančiu ventiliaciniu kanalu.
• Intensyviai ir ilgai naudodamiesi prietaisu atidarykite langą, kad ventiliavimas būtų efektyvesnis.
• Arti esančių paviršių apsaugos nuo perkaitimo atžvilgiu dujinė viryklė yra X klasės prietaisas ir gali būti įmontuojama į baldus tiktai iki stalviršio aukščio, t.y. iki 850 mm nuo grindų. Nerekomenduojama įmontuoti prietaiso aukščiau šio lygio.
  Pieš.4a
• Imontavimui skirti baldai turi būti padengti 100°C temperatūrai atsparia apmušimo medžiaga, kuriai klijuoti panaudoti tai pačiai temperatūrai atsparūs klijai. Priešingu atveju, paviršius gali deformuotis, o apmušimas atsiklijuoti. Jei nesate tikri dėl baldų terminio atsparumo, viryklę jmon-tuokite į baldus palikdami maždaug 2 cm atstu-mą. Už viryklės esanti siena turėtų būti atspari aukštoms temperatūroms. Naudojantis virykle, jos užpakalinė siena gali įkaisti iki maždaug 50 °C aukštesnės negu aplinkos temperatūrą, temperatūros.
• Viryklė statykite ant kietų, lygių grindų (nestatykite ant cokolio).
• Prieš pradedami naudotis virykle, išlyginkite ją – tai svarbu norint, kad riebalai išsilietų po visą keptuve. Tam skirtos reguliavimo kojelės, kurias rasite išemę stalčių. Reguliavimo diapazonas +/- 5 mm.

Blokuotės, saugančios, kad viryklė neapvirstų, montavimas.*

Blokuotė montuojama, kad viryklė neapvirstų. Blokuotė, sauganti, kad viryklė neapvirstų, neleidžia, pvz., vaikul užsikarti ant orkaitės durelių ir apversti visą viryklę

Pieš.3z

850 mm aukščio viryklé

A = 60 mm

B = 103 mm

900 mm aukščio viryklé

A = 104 mm

B = 147 mm

Viryklès prijungimas prie duju tiekimo sistemos

Dèmesio!

Viryklė prijungiama prie šitokios rūšies duju tiekimo sistemos, kuriai ji pritaikyta. Informacija apie duju rūšj, kuriai viryklė yra gamyklos pritaikyta, rasite vardinių duomenų lentelėje. Viryklė prijungiama tiktai įgalioto specialisto, kuris turi išskirtinę teisę pritaikyti virtuvę prie kitos duju rūšies.

Nurodymai montuotojui

Montuōtojas turėty:

● turėti įgaliojimą atlikti duju įrangos montavimo-priežiūros darbus,
- susipažinti su viryklės vardinių duomenų lentelėje pateikta informacija apie dujų rūšį, kuriai pritaikyta viryklė, palyginti informaciją su įrengimo vietoje dujų tiekimo taisyklėmis,
- patikrinti
- 'védinimo t.y. oro keitimo patalpose efektyvuma,
- duju irangos jungčių sandārumą,
- visų viryklės funkcionavimo elementų veikimą,
- ar elektros sistema yra pritaikyta veikti su ap- sauginiu (nuliniu) laidu,

Dèmesio!

Prie skystų dujų baliono arba esamos dujų sistemos viryklė prijungiama tiktai įgalioto montuotojo atsižvelgiant į visas saugumo taisykles.

Prijungimas prie lankstaus plieninio vamzdžio. Jeigu viryklė yra prijungiama pagal 2 klasės, I poklasio normas, tai prijungimui rekomenduojama naudoti metalinį elastingą vamzdį atitinkanti šalies normas. Dujų instaliacijos prijungimas prie dujinės viryklės – tuti būti atliktas G1/2” sriegiu. Prijungimui naudokite vamzdžius bei tarpiklius atitinkančius šalies normas. Maksimalus vamzdžio ilgis negali būti didesnis negu 2000 mm. Isitykinkite, kad vamzdis nelies jokių judamųjų da- lių, kurios galėtų jį pažeisti.

Prijungimas prie kieto vamzdžio.

Viryklė turi vamzdžio atgalį su G1/2” sriegiu. Prijungimas turi būti atliktas tokių būdų, kad nesusidarytų įtampos jokiame dujų instaliacijos punkte arba prietaiso dalyse. Per didelis užsukimo momentas (didesnis negu 20 Nm) gali pažeisti sujungimą ir sujungimas galį būti nesandarus.

Dujų tiekimo vamzdis neturėtų liesti metalinių viryklės užpakalinės dalies korpuso elementų.

Dèmesio!

Baige jrengti visus viryklès elementus, patikrinkite visu sujungimu sandarumą, pvz. su vandeniu su muilu. Sandarumui tikrinti draudžiama naudoti ugnj.

Dèmesio!

Kiekvieną kartą, kai pakeičiamas reduktorius, būtina atlikti viryklės techninę apžiūrą – patikrinti, kaip veikia dujų vožtuvai ir apsauga nuo nuotėkio.

Viryklès prijungimas prie elektros tinklo

(Vardinè galia maks. 3,5 kW)*

• Viryklė gamykloje pritaikyta prie maitinimo vienfaze, kintamaja srove (230 V 1N\~50Hz). Joje jrengtas maždaug 1,5 m ilgio prijungimo laidas 3 x 1,5 mm2 su kištuku su jžeminimu.
• Elektros tinklo prijungimo lizdas turi būti su apsauginiu (jžeminimo) kontaktu. Jis negali būti jrengtas virš viryklės. Svarbu, kad pastačius virykle, elektros lizdas būtų laisvai pasiekiamas naudotojo.
• Prieš prijúngus viryklę prie elektros tinklo patikrinkite, ar:
• saugiklis bei elektros tinklas išlaikys viryklės apkrova,
• elektros tinkle yra jrengta jžeminimo sistema atitinkanti galiojančius standartus ir taisykles
• kištukas yra lengvai pasiekiamas.

Dèmesio!

Jei neatjungiamas maitinimo laidas yra pažeis- tas, norint išvengti pavojaus jis turi būti pakeistas gamintojo, specialistinės taisyklos arba kvalifikuoto asmens.

Viryklės prijungimas prie elektros sistemos

Dèmesio!

Jrengimo darbus gali atlikti tik įgaliotas kvalifikuotas specialistas. Draudžiama savarankiškai perdirbti ar atlikti elektros sistemos pakeitimus. Nurodymai montuotojui

Viryklė gamykloje pritaikyta prie maitinimo trifaze, kintamaja srove (400 V 3N\~50Hz). Viryklės kaitinimo elementų vardinė įtampa yra 230 V. Viryklę galima pritaikyti prie maitinimo vienfaze srove (230 V), irengiant tinkamą tiltelį prijungimo bloke pagal pateiktą sujungimų schemaą. Sujungimų schema pateikiama taip pat netoli viryklės jungimo. Prijungimo blokas pasiekiamas nuēmus jungimo dangtelį. Dangtelis nuimamas plokščiu suktuvu atlaisvinus gnybtus. Tinkamai parinkite jungimo laidą, atsižvelgdami į sujungimo rūšį ir viryklės vardinę galią. Jungimo laīdas tvirtinamas viryklės prijungimo laikiklyje.

Dèmesio!

Prie viryklės jungimo gnybto pažymėto ženklu būtina prijungti apsauginę grandinę. Viryklės maitinimo elektros sistemoje turėtu būti irengtas saugumo jungiklis, avarijos metu leidžiantis nutraukti elektros tiekimą. Atstumas tarp saugumo jungiklio darbinių kontaktų turi būti mažiausiai 3 mm. Prieš prijungdami virykle prie elektros sistemos, būtinai susipažinkite su vardinių duomenų lentelėje bei prijungimo schemoje pateikta informacija. DEMESIO! Montuotojas privalo jteikti naudotojui viryklės prijungimo prie elektros sistemos liudijimą – garantinio lapo priedą. Kitas, negu schemoje nurodytas, viryklės prijungimo būdas, gali būti jos gedimo priežastis.

Pieš. 4b

Viryklės pritaikymas kitos rūšies dujoms

Jei dujos, kuriomis bus maitinama viryklė skiriasi nuo duju, kurios numatytos viryklės gamyklinei versijai t.y. G20 18-20 mbar, reikia pakeisti degiklių purkštukus ir sureguliuoti liepsną.

Norėdami pritaikyti viryklę kitų dujų degimui:

• pakeiskite purkštukus (žr. žemiau pateikiamos lenteles),
• sureguliuóti „taupiają” liepsną.

Dèmesio!

Gamintojo tiekiamose viryklėse jrengta degiklius gamintojo pritaikytus vardinių duomenų lentelėje bei garantiniame lape pateikiamos dujų rūšies degimui.

Somipress tipo degiklis (žymima „SOMIpress“ ant degiklio korpuso)			Dujų rūšis
			G20 2H 20 mbar G30	3B/P 30 mbar
Pagalbinis	Purkštuko skersmuo	mm 0,72 0,52
	Šiluminė apkrova kW	1,00 1,00
	Dujų sunaudojimas g/h - 73
Vidutinė	Purkštuko skersmuo	mm 0,98 0,67
	Šiluminė apkrova kW	1,80 1,80
	Dujų sunaudojimas g/h - 131
Didelis	Purkštuko skersmuo	mm 1,17 0,83
	Šiluminė apkrova kW	2,80 2,80
	Dujų sunaudojimas g/h - 204

Degiklio liepsna	Pritaikymas iš suskystintų dujų gamtinėms dujoms	Pritaikymas iš gamtinių dujų suskystintoms dujoms
Didžiausia	1. Degiklio purkštuką pakeiskite tinkamu, pagal purkštukų lentelę.	1. Degiklio purkštuką pakeiskite tinkamu, pagal purkštukų lentelę.
Didžiausia	2. Švelniai išsukę reguliavimo sraigtą sureguliuokite liepsną.	2.Švelniai, kiek galima jsukę reguliavimo sraigtą, patikrinkite liepsnos dydį.

Prieš reguliuodami, nuimkite rankenėles nuo čiaupų.

Paviršiaus degikliams nereikia iš anksto reguliuoti oro srauto. Tinkamoje liepsnoje pastebimi aiškūs mélynai-žalios spalvos kūgiai. Trumpa, ūžianti arba ilga, geltona liepsna, iš kurios išsiskiria dūmai reiškia, kad degiklis yra pažeistas arba užterštas. Norėdami patikrinti degiklį, pilna liepsna kaitinkite degiklj maždaug 10 min., o po to vožtuvo rankenėlę pasukite ties taupia padėtimi. Liepsna neturėtų užgesti arba peršokti ant purkštukų.

Pieš. 5a - Degiklio purkštuko keitimas. Su specia-liuoju galiniu raktu 7 išsukite purkštuką ir pakeiskite jį nauju, atitinkančiu dujų rūšį (žr. lenteles).

Čiaupai reguliuojami uždegus degiklius, esančius ties „taupios liepsnos” padetimi, naudojant 2,5 mm didžio reguliavimo suktuvą.

Pieš. 5b - Prastas kranas Copreci Pieš. 5c - Kranas su apsauga nuo duju nutekėjimo Copreci

Taupią liepsną privalo sureguliuoti montuotojas vietoje pas vartotoją. Priklauso nuo naudojamų dujų rūšies ir slėgio.

Dèmesio!

Baigę reguliavima, užklijuokite lipduką su dujų rūšies, kuriai pritaikyta viryklė, aprašu.

APTARNAVIMAS

Prieš pirmąkart jjungus viryklę

• nuimkite pakuotės elementus,
• švelniai (lėtai) nuimkite etiketes nuo orkaitės durelių, stengdamiesi nenutraukti klijų juostelės.
• išimkite viską iš stalčiaus, nuvalykite gamyklos priežiūros priemones nuo orkaitės kameros vidaus,
• išimkite orkaitės įrangą ir nuplaukite šiltame vandenyje su indų plovikliu.
• jjukite ventiliavima ir atidarykite langa,
• kaitinkite orkaitę (mażdaug 30 min. esant 250 °C temp.), paśalinkite neśvarumus ir kruopščiai nuvalykite

Orkaitės kamerą plaukite tiktai šiltu vandeniu su nedideliu indų ploviklio kiekiu.

Dèmesio!

ljungus j tinkla virykle su elektroniniu reguliavimo jtaisu Ta, displejuje bus vaizduojama „0.00”. Nustatykite aktualų reguliavimo jtaiso laiką. (Zr. reguliavimo jtaiso aptarnavimo instrukciją).

Nenustačius aktualaus laiko, orkaite neveikia.

Indo parinkimas

Atkreipkite dèmesj, kad indo dugno skersmuo visada būtų didesnis, kaip degiklio liepsnos karūnėlės; puodus uždenkite dangčiais. Rekomenduojama, kad puodo skersmuo būtų maždaug 2,5 - 3-kart didesnis, kaip degiklio skersmuo:

• pagalbinis degiklis – nuo 90 iki 150 mm skersmens indas.
• vidutiniškas degiklis – nuo 160 iki 220 mm skersmens indas,
• didelis degiklis – nuo 200 iki 240 mm skersmens indas, puodo aukštis neturėtų būti didesnis, kaip jo skersmuo.

Pieš. 6d:

a - BLOGAI

b - GERAL

Degiklių reguliavimo rankenėlė

Pieš. 6e:

a - Padėtis: degiklis išjungtas

b - Padètis: taupi liepsna

c - Padètis: didèlé liepsna

Orkaitės kamera plaukite tiktai šiltu vandeniu su nedideliu indų ploviklio kiekiu.

Laikmatis M\*

Laikmatis nevaldo viryklės. Tai yra garsinis signalizatorius, primenantis apie trumpą laiką trunkančių kulinarinių veiksmų atlikimą. Matuojamo laiko diapazonas – nuo 0 iki 60 minučių.

Pieš.6a

Mechaninis laikmatis Ms\*

Laikmatis skirtas orkaitės darbui valdyti. Ji galima nustatyti nuo 0 iki 120 minučių diapazone. Nustatytam laikui pasibaigus pasigirsta garsinis signalas ir orkaitė automatiškai išjungiama.

Programavimas – rankenėle pasukite laikrodžio rodyklės kryptimi ir nustatykite pageidaujamą laiką

Pieš. 6b

Rankenėlei esant „0” padėtyje orkaitė nedirbs. Atveju, kai nenorite naudotis laikmačio funkci- ja, pasukite rankenėlę ties padėtimi.

Pieš. 6c

Paviršinių degiklių aptarnavimas

Informacija apie degiklių bei juos valdančių rankenėlių išdėstymą pateikiama „Gaminio savybių” skyriuje.

Degiklių uždegimas nenaudojant uždegiklio

• uždekite degtuka,
• kiek galima, jspauskite rankenėle ir pasukite i kaire ties „dīdelė liepsna” padėtimi.
• dujas uždekite degtuku,
• nustatykite reikiamą liepsną (pvz. „taupią”)
• baigę virimą, išjunkite degiklį pasukdami rankenėlę į dešinę (padėtis: išjungta ●).

Degiklių uždegimas naudojant uždegiklj\*

• paspauskite pažymėto kibirkštinio uždegiklio mygtuką,
• kiek galima, jspauskite rankenėlę ir pasukite i kairę ties „didelė liepsna” ◆ padėtimi,
  ● palaikykite, kol užsidegs dujos,
• nustatykite reikiamą liepsną (pvz. „taupią” ♦)
• bäige virimą, išjunkite degikli pasukdami rankenėle į dešinę (padėtis: išjungta ●).

Degiklių uždegimas naudojantis uždegikliu įmontuotu į rankenėlę\*

• kiek galima, jspauskite degiklio čiaupo rankenėle ir pasukite į kairę ties „didelė liepsna” padėtimi,
  ● palaikykite, kol užsidegs dujos,
• degiklio liepsnai užsidėgus atlaisvinkite rankenėle ir nustatykite reikiamą liepsnos didį.

Dèmesio!

Jei turite viryklės modelį su paviršiaus degiklių apsauga nuo dujų nutekejimo, uždegdami degiklius, kiek galima paspaudę rankenėle ties „didelės liepsnos” padėtimi,palaikykīte ją maždaug 10 sekundžių, kad apsauga įsijungtų.

*Kai kuriuose modeliuose

Degiklio liepsnos pasirinkimas

Tinkamai sureguliuotų degiklių liepsna yra šviesiai mėlyna su aiškiai pastebimu vidaus kūgiu. Liepsnos dydis priklauso nuo degiklio reguliavimo rankenėlės padėties:

didelè liepsna

maža liepsna („taupi“)

degiklis išjungtas (nutrauktas duju tiekimas)

Liepsna sklandžiai reguliuojama, pagal poreikius.

Pieš. 6f

a - BLOGAI

b - GERAL

Dèmesio!

Draudžiama reguliuoti liepsną diapazone tarp išjungto degiklio ● padėties ir didelės liepsnos ▲ padėties.

Apsaugos nuo duju nutekėjimo veikimas\*

Kai kuriuose viryklių modeliuose (žr. 10 psl. lentele) jrengta automatinė dujų tiekimo į degiklius nutraukimo sistemą dingus liepsnai.

Si sistema apsaugo nuo duju nutekėjimo užgesus degiklio liepsnai, pvz. išsiliejus skysčiui ant degiklio. Degiklis pakartotinai jungiamas naudotojo

Kaitinimo plokštelės aptarnavimas\*

Kai kuriuose modeliuose (žr. „Gaminio savybių” skyriaus lentelę) įrengta kaitinimo plokštelė.

Plokštelės galia reguliuojama palaipsniui pasukant rankenėle į dešinę ir į kairę. Ijungus plokštelę valdymo skydelyje įsijungia geltona signalizacinę lemputę.

MIN. kaitinimas

1 Daržoviu troškinimas, lėtas virimas

- Sriubu, didesniu valgiu kiekiu virimas

2 Lètàs kepimàs

● Mėsos, žuvies apkepimas

3 MAX. Greitas jkaitimas, greitas virimas, kepi- mas

0 lšjungimas

Pieš. 6g

Dèmesio !

Išlaikykite plokštelę švarią – nešvari plokštelė neperduoda visos galios. Saugokite plokštelė nuo korozijos. Prieš nuimdami puodą, išjunkite plokštelę. Ant jjungtos plokštelės nepalikite be priežiūros indų su valgiais, kurie ruošiami naudojant riebalus ar aliejų. Karšti riebalai savaime užsidega.

Valdymo skydo veikimas

– pliuso mygtukas
< - minuso mygtukas
– parengties veikti simbolis
– minučiy skaitiklio simbolis
M – veikimo trukmės simbolis

Einamojo laiko nustatymas

ljungus j tinklą ar pakartotinai paleidus, jeigu buvo dingusi jtampa, ekrane rodomas mirgantis 0.00:

• spausti ir palaikyti mygtuką OK (ar kartu mygtukus < / >), kol atsiranda simbolis ekrane, taškas po simboliu mirgės,
  ● per 7 s'nustatyti einamāji laiką mygtukais < / >.

Praėjus maždaug 7 s, kai baigiama nustatyti laiką, naujieji duomenys įsimenami, o taškas po simboliu nustoja mirgėti.

Laiką galima koreguoti vėliau, paspaudus kartu mygtukus < / >, kai taškas po simboliu mirga, galima koreguoti einamaji laiką.

Dèmesio!

Orkaitę galima jungti, kai ekrane atsiranda simbolis

Minučių skaitiklis

Minučių skaitiklį galima aktyvinti bet kada, neatsižvelgiant į kitų valdymo skydo funkciju aktyvumą. Laikas matuojamas nuo 1 minutės iki 23 valandų ir 59 minučių.

Minučių skaitikliui nustatyti:

• spausti mygtuka OK, ekrane mirga simbolis
• minučių skaitiklio laiką nustatyti mygtukais < / >, ekrane rodomas nustatytas minučių skaitiklio laikas ir aktyvioji veikimo funkcija praėjus nustatytam laikui, pasigirsta garso signalas ir mirga
• garso signalui išjungti paliesti ir palaikyti mygtuką OK arba paliesti ir palaikyti vienu metu mygtukus < / > , simbolis △užgęsta, o ekrane rodomas esamas laikas.

Dèmesio!

Jeigu garso signalas neišjungiamas rankiniu būdu, išjungiamas automatiškai po maždaug 7 minučių.

Veikimo trukmė

Jeigu norima, kad orkaitė išsijungtų nustatytą valanda:

• veikimo trukmės funkcijai jungti orkaitės funkciju rankenėle nustatyti pasirinktą funkciją ir temperatūros rankenėle pasirinkti norimą temperatura.
  ● spausti mygtuką OK, kol ekrane trumpam pasirodo dur a ir simbolis lima mirgeti,
• nustatyti norima veikimo trukmę mygtukais < / > nuo 1 minutės iki 10 valandų.

Nustatytas laikas atmintyje išsaugomas po maždaug 7 s, ekrane vėl rodomas einamas laikas šalia degančio simbolio.

Praëjus pasirinktam laikui, orkaitė automatiškai išsijungia, pasigirsta garso signalas ir simbolis ima mirksėti.

• nustatyti orkaitės funkciju ir temperatūros reguliavimo rankenėles padėtyje išjungta,
• garso signalui išjungti paliesti ir palaikyti mygtuką OK arba paliesti ir palaikyti vienu metu mygtukus </ > , simbolis užgęsta, o ekrane rodomas esamas laikas.

Parinkčių trynimas

Bet kurią akimirką galima panaikinti minučių skaitiklio ar veikimo trukmės parinktis.

- veikimo trukmės parinktims panaikinti paliesti vienu metu mygtukus </ / >.

Minučiy skaitiklio parinkčiy trynimas:

- mygtuku OK pasirinkti minučių skaitiklio funkcija,

● dar kartą spausti mygtukus <//>,

Garso signalo tono keitimas

Garso signalo toną galima pakeisti šiuo būdu:

• kartu spausti mygtukus < / >,
• mygtuku OK paširinkti funkciją tonas, ekrano rodmenys mirgės:
• mygtukais < / > pasirinkti norimą toną: nuo 1 iki 3 mygtuku > nuo 3 iki 1 mygtuku < .

Ekrano ryškumo keitimas

Ekrano ryškumą galima keisti nuo 1 iki 9, kai reiškia tamsiausią parinkti, o 9 – šviesiausią. Ivedamas dydis taikomas, kai laikrodis néra aktyvus (t. y. naudotojas nelietė jokio mygtuko bent 7 sekundes).

Ekrano ryškumą galima pakeisti šiuo būdu:

• kartu spausti mygtukus < / >,
• mygtuku OK pasirinkti funkcija bri (pirma kartą paspaudus pereinama i funkcija toną, antrą kartą – j bri).
• mygtukais < / > parinkti norimą ryškumą:
  nuo 1 iki 9 mygtuku >
  nuo 9 iki 1 mygtuku < .

Dèmesio!

Kai laikrodis aktyvus (t. y. naudotojas spaudė myg-tuką pastarąsias 7 sekundes), ekrano ryškumas būna didžiausias.

Nakties režimas

Nuo 22.00 iki 6.00 valandos laikrodis automatiškai sumažina ryškumą.

Orkaitės funkcijos ir aptarnavimas.

Orkaitė su natūralią konvekcija (iprasta)

Orkaitė gali būti kaitinama su viršutinių ir apatiniu kaitinimo elementu bei griliu (jei yra). Si orkaitė valdoma su viena rankenėle, skirta funkcijos rūšies pasirinkimui ir tuo pačiu surišta su temperatūros reguliatoriumi.

Pieš.6i

Dèmesio!

Modeliuose be grilio, viryklès valdymo rankenélèje néra padéties.

Galimos rankenėlės padėtys

Nepriklausomas orkaitės apšvietimas

Pastačius rankenėle ties šia padėtimi apšviečiama orkaitės kamera. Nau dojama pvz. valant orkaitės kamera.

100-250 ^o C

ljungti viršutinis ir apatinis kaitinimo elementas

TTermostatas leidžia nustatyti temperatūrą nuo 100°C iki 250°C diapazone. Naudokitės juo kepdami.

ljungtas apatinis kaitinimo elementas

Pastačius rankenėle ties šia padėtimi, orkaitė kaitinama tiktai iš apačios. Naudokitės norėdami pakepti pyragus iš apačios.

ljungtas viršutinis kaitinimo elementas Pastačius rankenėle ties šia padėtimi, or- kaitė kaitinama tiktai iš viršaus. Naudokitės norėdami pakepti pyragus iš viršaus.

ljungtas grilio kaitinimo elementas

Pastačius rankenėlę ties šia padėtimi, valgiai skrudinami ant grotelių arba ant iešmo.

Orkaitės įjungimas ir išjungimas

Norèdami jjunti orkaitę:

• nustatykite reikiamas orkaitės darbo sąlygas: temperatūrą ir kaitinimo būdą,
• pastatykite ránkenėlę ties reikiama padėtimi, sukdami ją i dešinę.

Pieš.6z

Orkaitės įjungimas signalizuojamas užsidegus dviems kontrolinėms lemputėms: R ir L. Šviečianti R s spalvos kontrolinė lemputė signalizuoja orkaitės darba. Užgesus L kontrolinei lemputei signalizuojama, kad orkaitė pasiekė nustatytą temperatūra. Jei pagal receptą rekomenduojama dėti valgi i įkaitintą orkaitę, šis veiksmas atliekamas ne anksčiau, kaip pirmąkart užgesus L kontrolinei lemputei. Kepimo metu L lemputė kas kažkiek laiko įsijunginės ir išsijunginės (temperatūros palaikymas orkaitės kameros viduje). R kontrolinė lempute gali taip pat įsijungti esant „Orkaitės kameros apšvietimo” padėčiai. Orkaitės išjungimas – norėdami išjungti orkaitę, suk-dami rankenėle j kairę pastatykite ją ties „0” padėtimi. Kontrolinė lemputė turėtų išsijungti.

Orkaitė su natūralią konvekcija (jprasta)

Orkaitė gali būti kaitinama, apatiniu ir viršutiniu kaitinimo elementu, griliu. Si orkaitė valdoma su orkaitės darbo režimo rankenėle, kuri pasukama ties reikiama funkcija.

Pieš.6j

bei temperatūros reguliavimo rankenėle, kurį pasukama ties reikiama temperatūros vertę.

Pieš. 6k

Orkaitė išjungiama, abidvi rankenėles pastačius ties „•” / „0”.

Galimos rankenėlės padėtys

Nepriklausomas orkaitės apšvietimas Pastačius rankenėle ties šia padėtimi apšviečiama orkaitės kamera. Nau dojama pvz. valant orkaitės kamera.

ljungtas apatinis kaitinimo elementas Pastačius rankenėlę ties šia padėtimi, orkaitė kaitinama tiktai iš apačios. Naudo- kitės norėdami pakepti pyragus iš apačios.

ljungtas viršutinis kaitinimo elementas Pastačius rankenėle ties šia padėtimi, or- kaitė kaitinama tiktai iš viršaus. Naudokitės norėdami pakepti pyragus iš viršaus.

ljungtas grilio kaitinimo elementas Pastačius rankenėlę ties šia padėtimi, valgiai skrudinami ant grotelių arba ant iešmo.

ljungti apatinis ir viršutinis kaitinimo elementai

Pastačius rankenėlę ties šia padėtimi, orkaitė kaitinama įprastu būdu.

Pieš.6z

Orkaitės jjungimas signalizuojamas užsidegus dviems kontrolinėms lemputėms: R ir L. Sviečianti R s spalvos kontrolinė lemputė signalizuoja orkaitės darba. Užgesus L kontrolinei lemputei signalizuojama, kad orkaitė pasiekė nustatytą temperatūrą. Jei pagal receptą rekomenduojama dėti valgi i įkaitintą orkaitę, šis veiksmas atliekamas ne anksčiau, kaip pirmąkart užgesus L kontrolinei lemputei. Kepimo metu L lemputė kas kažkiek laiko jsijunginės ir išsijunginės (temperatūros palaikymas orkaitės kameros viduje). R kontrolinė lempute gali taip pat jsijungti esant „Orkaitės kameros apšvietimo” padėčiai.

Orkaitė su priverstine oro apytaka

Orkaitė gali būti kaitinąma apātiniu ir viršutiniu kaitinimo elementu, griliu. Si orkaitė valdoma su orkaitės darbo režimo rankenėle, kuri pasukama ties reikiama funkcija.

Pieš.6l

bei temperatūros reguliavimo rankenėle, kurį pasukama ties reikiama temperatūros vertę.

Pieš.6k

Orkaitė išjungiama, abidvi rankenėles pastačius ties „•” / „0”.

Dèmesio!

Pasirinkus bet kurią orkaitės funkciją kaitinimas (kaitinimo elementas ir pan.) jungiamas tiktai nustačius temperatūrą.

Nepriklausomas orkaitės apšvietimas

Pastačius rankenėle ties šia padėtimi apšviečiama orkaitės kamera. Nau dojama pvz. valant orkaitės kamera.

Greitas pakaitinimas

ljungtas viršutinis šildytuvas, kepintuvas ir ventilatorius. Naudojama orkaitei pradžioje ikaitinti.

Atšildymas

Jungtas tik ventilatorius, nenaudojami jokie šildytuvai.

ljungtas ventiliatorius ir sustiprintas grilis

Pastačius rankenėlę ties šia padėtimi, sustiprinto grilio funkcija jungiama su ventiliatoriaus funkcija. Nauđojantis šiuor režimu spartinamas skrudinimo procesas ir gerinamas valgio skonis. Skrudinimas atliekamas esant uždarioms orkaitės du- relėms.

Sustiprintas grilis (Grilis ir viršutinis kaitinimo elementas)

ljungus „sustiprinto grílio” funkcija, skrudinama esant tuo pačiu jjungtam viršutiniam kaitinimo elementui. Si funkcija užtikrina aukštesnę temperatūrą orkaitės viršutinėje darbinėje erdvėje. Valgis stipriau paskrudinamas; skrudinamos didesnės porcijos.

ljungtas grilio kaitinimo elementas

Pastacius rankenėle ties šia padėtimi, valgiai skrudinami ant grotelių.

ljungtas apatinis kaitinimo elementas Pastačius rankenėle ties šia padėtimi, orkaitė kaitinama tiktai iš apačios. Naudo- kitės norėdami pakepti pyragus iš apačios.

ljungti apatinis ir viršutinis kaitinimo elementai

Pastačius rankenėlę ties šia padėtimi, orkaitė kaitinama įprastu būdu.

ljungti: ventiliatorius, apatinis ir viršutinis kaitinimo elementai

Pastačius rankenėlę ties šia padėtimi, orkaitėje jjungiama pyrago kepimo funkcija. Įprasta orkaitė su ventiliatoriumi.

Pieš.6z

Orkaitės jungimas signalizuojamas užsidegus dviems kontrolinėms lemputėms: R ir L. Šviečianti R s spalvos kontrolinė lemputė signalizuoja orkaitės darba. Užgesus L kontrolinei lemputei signalizuojama, kad orkaitė pasiekė nustatytą temperatūrą. Jei pagal receptą rekomenduojama dėti valgi i įkaitintą orkaitę, šis veiksmas atliekamas ne anksčiau, kaip pirmąkart užgesus L kontrolinei lemputei. Kepimo metu L lemputė kas kažkiek laiko įsijunginės ir išsijunginės (temperatūros palaikymas orkaitės kameros viduje). R kontrolinė lempute gali taip pat įsijungti esant „Orkaitės kameros apšvietimo” padėčiai.

Orkaitė su priverstine oro apytaka (su ventiliatoriumi ir oro apytakos kaitinimo elementu)

Orkaitė gali būti jkaitoma apatiniu ir viršutiniu kaitinimo elementais, griliu bei oro apytakos kaitinimo elementu. Si orkaitė valdoma su orkaitės režimo rankenėle, kuri pasukama ties reikiama funkcija,

Pieš.6m

bei temperatūros reguliavimo rankenėle, kuri pasukama ties reikiama temperatūros verte.

Pieš.6k

Orkaitė

išjungiama, abidvi rankenėles pastačius ties „•” / „0”.

Dèmesio !

Pasirinkus bet kurią orkaitės funkcija, kaitinimas (kaitinimo elementas ir pan.) jungiamas tiktai nustačius temperatūrą.

Nepriklausomas orkaitės apšvietimas Pastačius rankenėlę ties šia padėtimi apšviečiama orkaitės kamerą. Nau dojama pvz. valant orkaitės kamerą.

Greitas pakaitinimas

ljungtas viršutinis šildytuvas, kepintuvas ir ventilatorius. Naudojama orkaitei pradžioje jkaitinti.

Atšildymas

Ljungtas tik ventiliatorius, nenaudojami jokie šildytuvai.

ljungtas ventiliatorius ir sustiprintas grilis

Pastačius rankenėlę ties šia padėtimi, sustiprinto grilio funkcija jungiama su ventiliatoriaus funkcija. Naudojantis šiuor režimu spartinamas skrudinimo procesas ir gerinamas valgio skonis. Skrudinimas atliekamas esant uždarioms orkaitės du- relėms.

Sustiprintas grilis (Grilis ir viršutinis kaitinimo elementas)

ljungus „sustiprinto grilio” funkcija, skrudinama esant tuo pačiu jjungtam viršutiniam kaitinimo elementui. Ši funkcija užtikrina aukštesnę temperatūrą orkaitės viršutinėje darbinėje erdvėje. Valgis stipriau paskrudinamas; skrudinamos didesnės porcijos.

ljungtas grilio kaitinimo elementas

Pastačius rankenėle ties šia padėtimi, valgiai skrudinami ant grotelių.

Jungtas apatinis kaitinimo elementas

Pastacius rankenelę ties šia padėtimi, orkaitė kaitinama tiktai iš apačios. Naudokitės norėdami pakepti pyragus iš apačios.

ljungti apatinis ir viršutinis kaitinimo elementai

Pastačius rankenėlę ties šia padėtimi, orkaitė kaitinama įprastu būdu.

ljungta oro apytaka

Pastačius rankenėlę ties „jjungtos oro apytakos” padėtimi, orkaitė kaitinama su orkaitės kameros užpakalinės sienos centre esančiu termoventiliatoriumi. Šis kaitinimas užtikrina tolygią šilumos cirk ljaciją aplink orkaitėje esančio valgio. Sio kaitinimo būdo privalumai:

• trumpesnis orkaitės įkaitimo laikas bei jos ižanginio kaitinimo eliminavimas.
• galimybė tuo pačiu metu kepti dviejuo-se darbiniuose lygiuose
• sumažintas riebălu ir sulčiu ištekimas iš mėsos valgiu, kas turi įtakos jų skoniui,
• mažesnis ōrkaitės kameros teršimas.

ljungti: ventiliatorius, apatinis ir viršutinis kaitinimo elementai

Pastačius rankenėlę ties šia padėtimi, orkaitėje ijungiama pyrago kepimo funkcija. Įprasta orkaitė su ventiliatoriumi.

ljungta oro apytaka ir apatinis kaitinimo elementas

Pastačius rankenėle ties šia padėtimi, pasirenkama oro apytakos ir apatinio kaitinimo elemento funkciją. Valgis pakepamas iš apačios.

Pieš.6z

Orkaitės jungimas signalizuojamas užsidegus dviems kontrolinėms lemputėms: R ir L. Šviečianti R s spalvos kontrolinė lemputė signalizuoja orkaitės darba. Užgesus L kontrolinei lemputei signalizuojama, kad orkaitė pasiekė nustatytą temperatūra. Jei pagal receptą rekomenduojama dėti valgi i ikaitintą orkaitę, šis veiksmas atliekamas ne anksčiau, kaip pirmąkart užgesus L kontrolinei lemputei. Kepimo metu L lemputė kas kažkiek laiko įsijunginės ir išsijunginės (temperatūros palaikymas orkaitės kameros viduje). R kontrolinė lempute gali taip pat įsijungti esant „Orkaitės kameros apšvietimo” padėčiai.

Naudojimasis griliu\*

Valgiai skrudinami iš jkaitusio grilio kaitinimo elemento sklindant infraraudoniesiems spinduliams.

Norèdami jungti grilj:

• pasukite orkaitės rankenėle ties, simboliu pažymėta padėtimi,
• kaitinkite orkaitę mążdaug 5 min. (esant użdarytoms orkaitės durelėms).
• skardą su valgiu pastałykite tinkamame darbiniame lygyje, skrudindami ant grotelių, po jomis padėkite padėklą išbėgantiems riebalams surinkti.
• Uždarykite orkaitės dureles.

Naudodamiesi grilio ir sustiprinto grilio funkci- jomis nustatykite 210°C (200°C*) temperatūrą, o naudodamiesi grilio su ventiliatoriumi funkcija - maksimaliai 190 °C.

* orkaitès durelès su 2 stiklais

Dèmesio!

Griliu skrudinama esant uždarytoms orkaitės durelėms.

Naudojantis griliu, pasiekiamos dalys gali būti karštos. Neleiskite vaikams prieiti prie orkaitės.

lešmo funkcijos naudojimas\*

Valgiai skrudinami orkaitėje ant besisukančio iešmo. Funkcija taikoma ypač paukštienai, šašlykams, dešrelėms ir pan. valgiams ruošti. Iešmas ijungiamas ir išjungiamas kartu su grilio funkcija. Naudojantis šiomis funkcijomis, iešmo variklis kartkarčiais gali sustoti ar pakeisti sukimosi kryptį. Tai neturi įtakos skrudinimo kokybei.

Dèmesio!

Nėra atskiros, iešmo valdymo rankenėlės. Skrudinama pravėrus orkaitės dureles ir uždėjus rankenėlių apsauginį dangtį.

Paruošimas valgio naudojantis iešmu:

(žr. žemiau patěikiamas nuotraukas)

• valgj užmaukite ant iešmo ir’ įtvirtinkite jį su šakutėmis,
• rėmelį galima įkišti į orkaitę ant trečiojo lygio, skaičiuojant nuo apačios.
• virbo galą galima jkišti i pavaros movą, atkreipiant dėmesį, kad iešmo laikiklio metalinės dalies griovelis atsiremtų ant rėmelio,
• jsukite rankena,
  • Uždarykite orkaitės dureles.

Pieš.6y

Konditerinių gaminių kepimas

• kepinius rekomenduojama kepti skardose, kurios yra viryklės gamintojo jranga,
• kepti galima taip pat naudojantis kitur jsigytomis kepimo skardomis, kurios statomos ant džiovini-mo grotelių. Kepimui rekomenduojama naudoti geral šilumą praleidžiančias ir kepimo laiką trumpinančias, juodos spalvos kepimo skardas
• naudojant įprasto kaitinimo funkcija (kaitinimas iš viršaus ir apačios) nerekomenduojama naudotis šviesaus ir blizgančio paviršiaus skardomis; naudojant šio tipo skardas, pyrago apačia gali likti neiškepta,
• naudojantis oro apytakos funkcija, nereikia iš anksto kaitinti orkaitės kameros. Naudojantis kitomis funkcijomis, prieš jdedant valgi į orkaitę, pirmiausia ją būtina įkaitinti,
• prieš išimđami valgj iš orkaitės, jdurdami jį mediniu krapštuku patikrinkite kepimo kokybę (pyragui tinkamai iškepus, krapštukas turėtų likti švarus ir sausas),
• išjungus orkaitę rekomenduojama palikti joje pyragą dar 5 min.,
• naudojantis oro apytakos funkcija, kepimo temperatura paprastai yra 20-30 laipsnių žemesnė, negu kepant įprastu būdu (su kaitinimu iš viršaus ir apačios),
• 1 ir 1A lentélèse pateikiami kepimo parametrai yra orientaciniai, juos galima koreguoti, priklau-somai nuo savo patarimo ir pomégių,
• atveju, kai virimo knygose pateikiama informacija žymiai skiriasi nuo viryklės naudojimo instruk-

cijoje pateikiamų verčių, laikykitės instrukcijos nurodymų.

Mêsos kepimas

• orkaitėje ruoškite mėsos porcijas sveriančias daugiau, kaip 1 kg. Mažesnius gabalus rekomenduojama ruošti ant viryklės dujinių degiklių.
• kepimui naudokite kaitrai atsparius indus, kurių rankenos taip pat atsparios aukštos temperatūros poveikiui.
• Kepant ant džiovinimo grotelių arba ant grotelių, žemiausiame lygyje rekomenduojama pasatyti padėklą mėsos kepimui su nedideliu vandens kiekiu.
• Kepant, rekomenduojama bent kartą apsukti mėsą į kitą pusę. Kepimo metu ant mėsos kartkarčiais pilkite kepimo metu atsiradusio padažo arba karšto, sūraus vandens. Ant mėsos nepilkite šalto vandens.

Iprasta orkaitė (apatinis šildytuvas + viršutinis šildytuvas)

Kepamo patieka-lo rūšis	Orkaitės funkcija	Temperatūra ( °C)	Pakopa Laikas [min.]
Biskvitas 160 -	200 2 - 3 30 - 50
Mielinis / smėlinis pyragas		160 - 170 1)	3 25 - 40	2)
Pica 220 - 240		1)	2	15 - 25
Žuvis		210 - 220	2	45 - 60
Jautiena		225 - 250	2	120 - 150
Kiauliena		160 - 230	2	90 - 120
Višta		160 - 180	2	45 - 60
Daržovės		190 - 210	2	40 - 50

Laikas pateikiamas, kai orkaitė nejkaitusi, jeigu nenurodyta kitaip. Jeigu orkaitė jkaitusi, nurodytą laiką reikėtų trumpinti apie 5–10 minučių.

1) Ikaitinti tuščia orkaitę
2) Nurodytas laikas galioja kepant mažose formelėse

Dèmesio: Lentelèje pateikiami parametrai yra apytikriai ir galima juos koreguoti, atsižvelgiant j savo kulinarinę patirti ir pomégius.

Orkaitė su priverstine oro apytaka (apatinis šildytuvas + viršutinis šildytuvas + ventilatorius)

Kepamo patieka-lo rūšis	Orkaitės funkcija	Temperatūra ( °C)	Pakopa Laikas [min.]
Biskvitas 160 -	200 2 - ) - 50
Biskvitas 150 3	25 - 35
Mielinis / smėlinis pyragas		160 - 170 1)	3 25 - 40	2)
Mielinis / smėlinis pyragas		155 - 170 1)	3 25 - 40	2)
Pica 220 - 240		1)	2 15 - 25
Žuvis 210 - 220	245
Žuvis 190 2 -	3 60 - 7
Dešrelėms		210 (200*)	4 14 - 18
Jautiena		225 - 250 2 120 - 150
Kiauliena		160 - 230 2	90 - 120
Višta		180 - 190	2 70 - 90
Višta		160 - 180 2 45 - 60
Daržovės		190 - 210 2 40 - 50
Daržovės		170 - 190 3 40 - 50

* orkaitès durelès su 2 stiklais

Laikas pateikiamas, kai orkaitė nejkaitusi, jeigu nenurodyta kitaip. Jeigu orkaitė įkaitusi, nurodytą laiką reikėtų trumpinti apie 5–10 minučių.

1) Ikaitinti tuščia orkaitę

2) Nurodytas laikas galioja kepant mažose formelėse

Dèmesio: Lentelèje pateikiami parametrai yra apytikriai ir galima juos koreguoti, atsižvelgiant i savo kulinarinę patirti ir pomėgius.

Orkaitė su priverstine oro apytaka (šilumos apytakos šildytuvas + ventilatorius)

Kepamo patieka-lo rūšis	Orkaitės funkcija	Temperatūra ( °C)	Pakopa Laikas [min.]
Biskvitas 160 -	200 2 - - 50
Mielinis / smėlinis pyragas		160 - 170 1)	3 25 - 40	2)
Mielinis / smėlinis pyragas		155 - 170 1)	3 25 - 40	2)
Pica 200 - 230		1)	2 - 3 15 - 25
Žuvis 210 - 220	2 45
Žuvis 160 - 180	2 - 3 60
Žuvis 190 2 - 3	60 - 7
Jautiena 210 (200*)	4 1 18
Jautiena		225 - 250 2 120 - 150
Jautiena		160 - 180 2 120 - 160
Kiauliena		160 - 230 2	90 - 120
Kiauliena		160 - 190 2	90 - 120
Višta		180 - 190 2 70 - 90
Višta		160 - 180 2 45 - 60
Višta		175 - 190 2 60 - 70
Daržovės 190 -	210 2 4 50
Daržovės 170 -	190 3 4 50

* orkaitès durelès su 2 stiklais

Laikas pateikiamas, kai orkaitė nejkaitusi, jeigu nenurodyta kitaip. Jeigu orkaitė įkaitusi, nurodytą laiką reikėtų trumpinti apie 5–10 minučių.

1) Ikaitinti tuščia orkaitę

2) Nurodytas laikas galioja kepant mažose formelėse

Dèmesio: Lentelèje pateikiami parametrai yra apytikriai ir galima juos koreguoti, atsižvelgiant i savo kulinarinę patirtj ir pomėgius.

VIRYKLĖS VALYMAS IR PRIEŽIŪRA

Išlaikant viryklę švarią ir tinkamai atliekant priežiūros darbus, prailginamas prietaiso tinkamo veikimo laikotarpis.

Prieš pradėdami valyti, išjunkite virykle, atkreip-dami dėmesį į tai, kad visos rankenėlės būtų pastatytos ties „•” / „0” padėtimis. Valymo darbai atliekami viryklei ataušus.

Degikliai, kaitinimo plokštės grotelės, viryklės korpusas

Užterštus degiklius ir groteles nuimkite nuo viryklės ir plaukite šiltu vandeniu su riebalus ir nešvarumus pašalinančiomis priemonėmis. Sausai nušluostykite. Nuėmę groteles, kruopščiai nuvalykite kaitinimo plokštę ir sausai nušluostykite švariu skudurėliu. Ypač svarbu, kad švarios būtų po degiklių kepurėlių esančios karūnėlės – žr. pieš. žemiau. Degiklių purkštuku angas pravalykite su tankia varine viela. Nenaudokite plieno vielos, negrežkite angų. Pieš. 7).

Orkaitė

• Orkaitę reikia valyti po kiekvieno naudojimo. Valdydami orkaitę jjunkite apšvietimą, kad geriau matytumėte jos vidu
• Orkaítės kamėra valoma tiktai šiltu vandeniu su nedideliu indų ploviklio kiekiu.
• Valymas garais Steam Clean:*
• į pirmame orkaitės lygyje (skaičiuojant nuo apačios) pastatytą dubenį įpilkite 0,25 l vandens (1 stiklinė),
• uždarykite orkaitės dureles,
• temperatūros reguliavimo rankenėlę pastatykite ties 50° C padėtimi, o funkcijos rankenėlę, ties apatinio kaitinimo padėtimi,
• kaitinkite orkaitės kamera apie 30 min.,
• atidarykite orkaitės dūrėles, pašluoste ar kempine nuvalę kameros vidų išplaukite jį šiltu vandeniu su indų plovikliu

Dėmesio. Valant su garais po virykle gali susi- rinkti drėgme arba vandens likučiai

- Išplovę orkaitės kamera, sausai ją nuvalykite.

Dèmesio !

Degiklio elementai visada turi būti sausi. Vandens dalelės gali sustabdyti duju nutekėjimą ir būti degiklio netinkamo užsidegimo priežastis.

Dèmesio !

Stiklinėms korpuso priekinėms dalims valyti nenaudokite abrazyvinių priemonių.

Būtina patikrinti, ar po valymo degiklio elementai tinkamai sudėti.

Nelygiai uždėtas degiklio dangtelis gali negrįztamai pažeisti patį degiklj.- Pieš. 8).

Emaliuotų paviršių valymui naudokite švelnius skysčius. Nenaudokite stipriai bražančių priemonių, kaip antai: abrazyvinių šveitimo priemonių, abrazyvinių pastų, pemzų, šveistuvų ir. pan. Prieš naudojantis nerūdijančio plieno virykle, reikia kruopščiai nuvalyti jos darbinį paviršių (pirminis valymas). Ypatingą dėmesį skirkite į tai, kad įrengdami viryklės padėklus nuimtumėte nuo jų plėvelės klijų likučius ir lipniosios juostos, kuria klijuojama viryklės pakuotė. Viryklę būtina reguliariai valyti, po kiekvieno naudojimo. Pasirūpinkite, kad paviršius nebūtų stipriai užterštas ir kad ištekėję skysčiai nepridegtų prie jo. Pirminiam ir regulariam valymui rekomenduojama naudoti Stahl-Fix tipo priemonę.

- Viryklės, kurių tipo kode yra raidė K* turi specialia savaime išsivalančia emale padengtus įdėklus. Dėl šios emalės riebalų ar maisto likučių nešvarumai gali būti pašalinami savaime, jeigu jie nėra pridžiuvę ar pridegę (maisto ir riebalų likučius būtina kuo greičiau nuvalyti, kol nepridžiuvo ir nepridegė, ťada išvengiama ilgo savaiminio orkaitės valymo). Orkaitei savaime išsivalyti būtina ją jjungti, nustatyti 250 °C temperatūrą ir palikti 1 valanda. Jeigu maisto likučiai yra nedideli valymą galim trumpinti.

Svarbu!

Kadangi savaiminio valymo proceso metu sunaudojama energijos, bütina prieš kiekvieną valymą patikrinti nešvarumų dydj. Nustačius, kad jdėklų savaiminio valymo savybės suprastėjo, galima juos pakeisti naujais. Jdėklų galima jsigyti servisuose arba prekybos vietose. Pasirinkus tradicinį valymo būdą, bütina atsiminti, kad savaime išsivalanti emalė yra paveiki šveitimui, todėl valant nereikėtų naudoti ėsdinančių valiklių ar kietų šluosčių.

Orkaitės apšvietimo lemputės keitimas

Kad išvengtumėte elektros smūgio, prieš pa- keisdami lemputę įsitikinkite, kad prietaisas yra išjungtas.

• Visas valdymo rankenėles pasukite ties „•” / „0” padėtimis ir išjunkite elektros maitinima,
• Išsukite ir nuplaukite lemputės dangtį. Sausaį įį nuvalykite.
• Išsukite lemputę iš lizdo, jei reikia, lemputę pakeiskite nauja – aukštoms temperatūroms (300°C) atsparia, šiu parametru lempute:
• jtampa 230 V
• galia 25W
• šriegis E14

Orkaitės lemputė - Pieš 9

● Gerai įtvirtinę lemputę keraminiame lizde, jsukite ja.
- lšukite lemputės dangtelį.

Orkaitės apšvietimo halogeno lemputės keiti-mas*

Norint išvengti elektros srovės smūgio, prieš keičiant halogeno lemputę būtina įsitikinti, kad įranga yra išjungta.

• Visas valdymo rankenėles pasukite ties „•” / „0” padėtimis ir išiunkite elektros maitinima.
• Nusukti ir nuplauti lemputės gaubtą – nepa-miršti gerai ji nusausinti.
• Ištraukti halōgeno lemputę, suēmus skudurėliu ar popieriumi, prireikus – halogeno lemputę pa- keisti nauja G9

- jtampa 230 V

- galia 25 W

● Halogeno lemputę gerai jkišti j lizda.

• Užsukti lemputės gaubtą.

Orkaitės lemputė - Pieš 9a

*Kai kuriuose modeliuose

Orkaitės, kurių tipo žymėjime yra raidė D* turi lengvai išimamus, vielinius orkaitės lentynėlių laikiklius.

“Dp”* raidëmis pažymëtose viryklëse yra prie vielinių orkaitës kreipiklių pritvirtinti nerūdijancio plieno ištraukiami kreipikliai, skirti orkaitës lentynėlëms. Šiuos kreipiklius išimti ir plauti reikia kartu su vieliniais kreipikliais. Prieš dedant ant jų kepimo skardas, juos reikia ištraukti (jeigu orkaitė įkaitusi, kreipiklius ištraukti galite skarda užkabindami prekinėje kreipiklių dalyje esančius amortizatorius), o po to įstumti kartu su skarda. (Pieš. 10, 10a)

Periodinės apžiūros

Be einamujų viryklės valymo darbų, būtina:

• atlikti periodines viryklės valdymo elementų ir darbinių sistemu apžiūras. Pasibaigus garanti-niam laikotarpiui, bent kartą j du metus, priežiū-ros centrui reikia pavesti atlikti viryklės techninę apžiūra,
• pašalintí aptiktus eksploatavimo trikdžius,
• atlikti periodinę viryklės darbinių sistemų priežiūrą,

Dèmesio!

Visi taisymai ir reguliavimo veiksmai atliekami tinkamo priežiūros centro arba įgalioto montuotojo.

Durelių nuėmimas

Norint geriau pasiekti ir nuvalyti orkaitės kamera, galima nuimti dureles. Atidarykite dureles, į viršų atlenkite vyryje įtvirtinta apsauginį elementą (pies. 12A). Švelniai uždarę dureles, pakelkite jas ir nuimkite į priekį. Norėdami įrengti viryklės dureles, pakartokite visus veiksmus atvirkštine tvarka. Įrengdami dureles atkreipkite dėmesį, kad vyrio įpjova būtų tinkamai montuota ant vyrio laikiklio iškišos. Įrengę orkaitės dureles, būtinai nuleiskite apsauginį elementą. Nejrengus apsauginio elemento, uždarant dureles, jų vyris gali sugesti.

Pieš 12A - Vyrių apsauginių elementų atlenkimas

Vidaus stiklo išėmimas*

1. Plokščiuoju atsuktuvu išsprasti viršutinę durų lentjuostę, pakeliant ją iš šonų (12B pies.).
2. Ištraukti viršutinę durų lentjuostę (12B, 12C pieš.).
3. Vidaús stikla išimkite iš laikiklių (durelių apačioje). Pieš. 12D,12D1.
4. Štiklą nuplaukite šiltu vandeniu su nedideliu valymo priemonės kiekiu. Norėdami atgal jdėti stiklą pakartokite visus veiksmus atvirkštine tvarka. Lygioji stiklo dalis turėty būti viršuje.
   Dėmesio! Nėspausti viršutinės lentjuostės vienu metu iš abiejų durelių pusių. Viršutinei lentjuostei tinkamai pritvirtinti būtina pirmiausia kairį lentjuostės galą įkišti į dureles, o dešinį galą spausti, kol pasigirs „spragtelėjimas“. Paskiau lentjuostės kairį galą irgi paspausti, kol pasigirs „spragtelėjimas“.

Pieš. 12D - Vidaus stiklo išėmimas. Stiklo 3. Pieš. 12D1 - Vidaus stiklo išėmimas. Stiklo 2.

VEIKSMAI AVARIJOS METU

Bet kokios avarijos atveju:

• išjunkite virýklės darbines sistemas
• išjünkite elektros maitinima
• tāisyma paveskite specialištui
• kaí kuriúos smulkius gedimus gali pašalinti pats naudotojas, laikydamasis žemiau pateikiamos lentelės nurodymų. Prieš kreipdamiesi į klientų aptarnavimo skyrių arba priežiūros centrą, patikrinkite visus lenteles taškus.

VEIKSMAI AVARIJOS METU

ПРОБЛЕМА ПРИЧИНА ДЕЙСТВИЯ
1.Degiklis neužsidega Užterštos Iepsnos angos		Uždarykite dujų tiekimo vožtu-va, uždarykite degiklių čiaupus, pravėdinkite patalpą, nuimkite degiklį, nuvalykite ir perpūskite liepsnos angas
2.Dujų uždegiklis neužsidega	Nutrauktas elektros tiekimas	Patikrinkite namų elektros sistemos saugiklį, pakeiskite perde-gusį saugikį
	Nutrauktas dujų tiekimas Atidarykite dujų tiekimo vožtuvą
	(Riebalais) užterštas dujų už-degiklis	Nuvalykite dujų uždegiklį
	Per trumpai įspaudžiama čiaupo rankenėlė	Laikykite rankenėlę įspaustą, kol degiklio karūnėlėje matysis pilna liepsna
3.Uždegant degiklio liepsna už-gesta	Per greitai atlaisvinama čiaupo rankenėlė	Rankenėlę laikykite ilgiau įspaus-tą ties „didelės liepsnos” padėtimi
4.Elektrinė įranga neveikia Nutrauktas elektros tiekimas		Patikrinkite namų elektros sistemos saugiklį, pakeiskite perde-gusį saugikį
5.Programavimo įtaiso displėjuje vaizduojama „0.00” valandą	Prietaisas buvo atjungtas nuo elektros tinklo, arba trumpam buvo dingusi įtampa	Nustatykite aktualų laiką (žr. Programavimo įtaiso naudojimo instrukciją)
6.Orkaitės apšvietimas neveikia	atsilaisvinusi arba sugedusi lem-putė	Prisukite arba pakeiskite per-degusią lemputę (žr. Valumo ir priežiūros skyrių)

TECHNINIAI DUOMENYS

Vardinė įtampa

230V\~50 Hz

Vardinė galia maks. 3,1 kW

Prietaiso kategorija

50 / 60 / 85 cm

Atitinka EB taisykles:

Deglu aizdegšana bez aizdedzes sveces
