Produkto tipas	Priekinio pakrovimo skalbimo mašina
Prekės ženklas	Bosch
Modelis	WAU28P90NL
Talpa	8 kg
Matmenys (A x P x G)	845 x 598 x 590 mm
Neto svoris	75 kg
Įtampa	230 V
Dažnis	50 Hz
Galia	2300 W
Energijos klasė	A+++
Skalavimo triukšmo lygis	52 dB (A)
Gręžimo triukšmo lygis	74 dB (A)
Maksimalus gręžimo greitis	1400 aps./min.
Technologijos	EcoSilence Drive, SpeedPerfect, VarioPerfect
Saugumas	Vaikų apsauga, putų aptikimas, disbalanso kontrolė
Priežiūra	Ploviklio stalčiaus valymas, siurblio filtro valymas
Keičiamos dalys	Viršus, valdymo skydelis, ploviklio stalčius, stalčiaus rankena, durelės, durelių komponentai, durelių tarpinė, durelių užraktas, būgno apšvietimas, siurblio dangtelis, priekinis skydelis
Taisomumas	Pateikiamos remonto instrukcijos, atsarginės dalys yra

Dažnai užduodami klausimai - WAU28P90NL BOSCH

Kaip pakeisti skalbimo mašinos viršų?

Norėdami nuimti viršų, atjunkite prietaisą ir uždarykite vandens tiekimą. Atsukite galinius varžtus, pastumkite viršų atgal, tada pakelkite. Montavimas atliekamas atvirkštine tvarka. Mūvėkite pirštines, kad išvengtumėte įpjovimų.

Kaip nuimti valdymo skydelį?

Pirmiausia nuimkite viršų ir ploviklio stalčių. Tada atlaisvinkite valdymo skydelio varžtus ir atjunkite jungtis. Dėmesio aštriems kraštams, mūvėkite pirštines. Atsargiai pakelkite skydelį.

Kaip pakeisti durelių tarpinę?

Išmontuokite dureles, viršų, ploviklio stalčių, siurblio dangtelį ir priekinį skydelį. Plastikiniu įrankiu nuimkite spaustuką, atlaisvinkite tarpinę. Montuodami priveržkite spaustuką iki 3,4 Nm. Dėmesio aštriems kraštams.

Kokie įrankiai reikalingi remontui?

Rekomenduojami įrankiai: Torx T20 atsuktuvas, dinamometrinis raktas (20-100 Nm), izoliuoti plokšti atsuktuvai, siauranosės replės, pjaunamosios replės ir kombinuoti raktai 10, 13, 16 ir 17 mm dydžių. Spaustukams pateikiamas plastikinis pagalbinis įrankis.

Kaip nuimti dureles?

Atidarykite dureles, atsukite vyrių varžtus ir pakelkite dureles. Dėmesio pirštams vyrių zonoje. Mūvėkite pirštines, kad išvengtumėte sužalojimų.

Kaip išvalyti siurblio filtrą?

Atidarykite siurblio dangtelį, esantį prietaiso apačioje dešinėje. Sukite filtrą prieš laikrodžio rodyklę ir ištraukite. Išvalykite po tekančiu vandeniu ir vėl įdėkite. Įsitikinkite, kad prietaisas atjungtas.

Kaip pakeisti durelių užraktą?

Atjunkite prietaisą. Nuimkite viršų, valdymo skydelį, dureles, spaustuką, priekinį skydelį ir durelių tarpinę. Atjunkite užrakto jungtį ir išimkite. Montavimas atvirkštinis. Po pakeitimo reikalingas elektrotechninis patikrinimas, atliekamas specialisto.

Kaip pakeisti būgno apšvietimą?

Atjunkite prietaisą. Nuimkite viršų, ploviklio stalčių ir valdymo skydelį. Ištraukite apšvietimo laikiklį, atjunkite jungtis ir pakeiskite lemputę. Sumontuokite atvirkštine tvarka.

Kokios svarbios saugos instrukcijos?

Visada atjunkite prietaisą prieš bet kokius veiksmus. Elektros smūgio pavojus : nelieskite įtampingų dalių. Mūvėkite pirštines nuo įpjovimų. Apsaugokite prietaisą nuo kritimo. Laikykitės nurodytų priveržimo momentų.

Kaip sumontuoti dalis po remonto?

Montavimas paprastai atliekamas atvirkštine chronologine tvarka. Priveržkite varžtus rekomenduojamu momentu, vėl prijunkite visas jungtis ir patikrinkite sandarumą. Dėl konkrečių dalių detalių žiūrėkite instrukciją.

NAUDOJIMO INSTRUKCIJA WAU28P90NL BOSCH

Informacija apie remontą - Skalbyklė

i Dél šio dokumento.... 297

1.1 Svarbi informacija....297
1.1.1 Paskirtis 297

1.2 Simbolių paaiškinimas 297

1.2.1 Pavojaus lygiai.... 297

1.2.2 Pavojaus simboliai 297

1.2.3 Ispėjimų struktūra.... 298

1.2.4 Bendrieji simboliai 298

3.9.1 Būgno apšvietimo nuémimas 312

3.9.2 Būgno apšvietimo sumontavimas 312

3.10 Siurblio dangtelio keitimas 313

3.10.1 Siurblio dangtelio nuémimas 313

3.10.2 Siurblio dangtelio uždėjimas.... 313

3.11 Priekinio skydo keitimas 314

3.11.1 Priekinio skydo nuémimas.... 314

3.11.2 Priekinio skydo uždėjimas.... 316

Irankiai ir pagalbinės priemonės.... 299

Remontas.... 300

3.1 Stalviršio keitimas.... 300

3.1.1 Stalviršio nuémimas 300

3.1.2 Stalviršio uždėjimas 300

3.2 Antjuostės keitimas.... 301

3.2.1 Antjuostės nuėmimas 301

3.2.2 Antjuostės uždéjimas 301

3.3 Skalbiklio stalčiaus keitimas 302

3.3.1 Skalbiklio stalčiaus išémimas.... 302

3.3.2 Skalbiklio stalčiaus jdėjimas.... 302

3.4 Skalbiklio stalčiaus dangtelio keitimas.... 303

3.4.1 Skalbiklio stalčiaus dangtelio nuėmimas 303

3.4.2 Skalbiklio stalčiaus dangtelio uždéjimas 303

3.5 Durelių keitimas.... 304

3.5.1 Durelių nuėmimas 304

3.5.2 Durelių uždėjimas 304

3.6 Durelių konstrukcinių dalių keitimas 305

3.6.1 Durelių konstrukcinių dalių nuėmimas.... 305

3.6.2 Durelių konstrukcinių dalių uždėjimas.... 305

3.7 Durelių sandariklio keitimas.... 306

3.7.1 Durelių sandariklio nuėmimas 306

3.7.2 Durelių sandariklio uždėjimas 309

3.8 Durelių užrakto keitimas.... 310

3.8.1 Durelių užrakto nuėmimas 310

3.8.2 Durelių užrakto sumontavimas.... 311

3.9 Būgno apšvietimo keitimas.... 312

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo-jaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūšj.

Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dél šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 |spėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis del elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)so ek-rane)

Lentelè 3: Bendrieji simboliai

Irankiai ir pagalbinės priemonės

Paskyrimas lšsami informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinėms dalims at-palaiduoti
„Torx T20“ atsuktu-vas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu
Dinamometrinis veržliaraktis [15000441]	Dinamometrinis veržliaraktis 20–100 Nm
Atsuktuvas su jpjo-va [00340854]	Mentė 3,5 mm x 0,6 mm x 100 mm, apsauginė izoliacija 1000 V AC
Atsuktuvas su jpjo-va [00340855]	Mentė 5,5 mm x 1,0 mm x 125 mm, apsauginė izoliacija 1000 V AC
Adatinės replės, kampinės [00341269]	Ilgis 200 mm
Šonu pjaunančios replės [00342182]	Ilgis: 200 mm

Paskyrimas Išsami informacija Vaizdai
Kombinuotas veržliaraktis[00340811]	Rakto plotis 10°mm, M6
Combination wren-ch[00340814]	Rakto plotis 13°mm, M8
Kombinuotas ver-zliaraktis[00340817]	Rakto plotis 17 mm, M10
Kombinuotas ver-zliaraktis[15000459]	Rakto plotis 16°mm, M10

Remontas

3.1 Stalviršio keitimas

Specialüs įrankiai.

Tuščiaviduris TORX antgalis 6,3°mm (1/4") 152°mm, varžtams su [00341272] TX20, ilgas saugos kaiščiu

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo.

3.1.1 Stalviršio nuėmimas

1. Išsukite varžtus (1).
2. Nustumkite stalvirši prietaiso galo link (2).
3. Nuimkite stalvirši, keldami ji aukstyn (3).

3.1.2 Stalviršio uždéjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

3.2 Antjuostès keitimas

Aštrios korpuso briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Paverstų prietaisų slydimas!

Galimi kaulu lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų.

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Nuimtas stalviršis,→300
Išimtas skalbiklio stalčius.→302

3.2.1 Antjuostès nuémimas

1. 1. Išsukite varžtus (1).
2. Atpalaiduokite spraudes (2, 3).

1. Atjunkite valdymo bloko kištukinį kontaktą.
2. Nuimkite antjuostę.

3.2.2 Antjuostės uždéjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

3.3 Skalbiklio stalčiaus keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

3.3.1 Skalbiklio stalčiaus išėmimas

1. Ištraukite skalbiklio stalčių.
2. 1. Paspauskite jdėklą (1) žemyn.

3. Išimkite skalbiklio stalčių (2).

3.3.2 Skalbiklio stalčiaus jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

3.4 Skalbiklio stalčiaus dangtelio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.→302

3.4.1 Skalbiklio stalčiaus dangtelio nuėmimas

1. Atpalaiduokite spraudes.

1. Nuimkite skalbiklio stalčiaus dangtelj.

3.4.2 Skalbiklio stalčiaus dangtelio uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

3.5 Durelių keitimas

PERSPÉJIMAS

Atvira vyrių sritis!

Galima prisispausti / prisiverti pirštus

▶ Nekiškite rankų j vyrių sritį.

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Durelès atidarytos.

3.5.1 Durelių nuėmimas

1.

DÉMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

⚠️ PERSPÈJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Išsukite varžtus (1).

1. Nuimkite dureles, keldami aukštyn.

3.5.2 Durelių uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

3.6 Durelių konstrukcinių dalių keitimas

PERSPÉJIMAS

Atvira vyrių sritis!

Galima prisispausti / prisiverti pirštus

▶ Nekiškite rankų j vyrių sritį.

▶ Mūvēkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Durelès nuimtos.→304

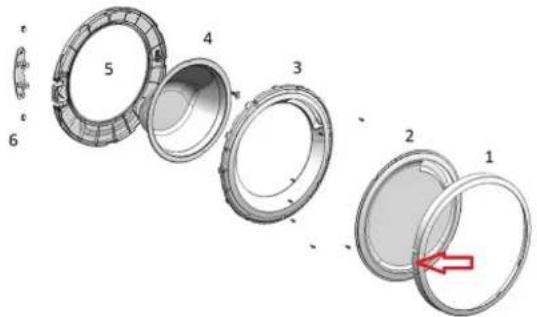

3.6.1 Durelių konstrukcinių dalių nuėmimas

Išardykite dureles nuo išorės vidaus link.

3.6.2 Durelių konstrukcinių dalių uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

3.7 Durelių sandariklio keitimas

Aštrios korpuso briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.→302
Durelés nuimtos.→304
√ Siurblio dangtelis nuimtas.→313

3.7.1 Durelių sandariklio nuėmimas

1.

Pakelkite prietaiso priekj.

1. Atpalaiduokite varžtus priekinio skydo apačioje (1).

1. Nuleiskite prietaisą.

Remontas

1. Išsukite varžtus siurblio srityje (2). 5. 1. Atpalaiduokite varžtus užpakalinėje prietaiso pusėje (1).

1. 1. Išsukite varžtus (1).

2. Atpalaiduokite antjuostës spraudes (2, 3).

3. Atpalaiduokite dozatoriaus korpuso varžtus.

1. Nuimkite antjuostę.

2. Nuimkite viršuje esanti būgno apšvietimo laikiklj.

Pavojus sugadinti paviršius!

Naudojant netinkamus jrankius galima subraižyti prietaiso paviršių. Norėdami pakeisti veržiamąj žiedą, naudokite tik plastikinius jrankius.

Plastikiniu jrankiu nuimkite veržiamajj žiedą nuo tarpinės.

1. Atpalaiduokite durų sandariklj nuo priekinio skydo.

2. Atjunkite nuo durelių užrakto kabelių jungti.

Remontas

1. Atpalaiduokite varžtus priekinio skydo viršuje (3).

1. Nuimkite priekinį skydą.

2. Atjunkite visas žarnų jungtis.

1. Nuimkite durelių sandariklj.

3.7.2 Durelių sandariklio uždéjimas

ISPÉJIMAS

Pavojus, kad netinkamai jrengus nukris dalys!

Susižalojimas arba prietaiso sugadinimas.

- Priveržkite durų tarpinės įtempimo žiedą taikydami 3,4 Nm jėgą.

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

3.8 Durelių užrakto keitimas

Kaip gamintojas, esame isipareigoje klientams pateikti atsarginj duru užraktą, jskaitant remonto instrukcijas, pagal Reglamentą (ES) 2019/2023. Tačiau norime atkreipti dėmesį, kad pakeitus duru užraktą, prieš pradedant naudoti prietaisą, kvalifikuotas elektrikas privalo atlikti elektrotechninės saugos bandymą. Šis asmuo turi būti kvalifikuotas pagal šalyje galiojančius įstatymus, reglamentus ir standartus.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

√ Prietaisai yra laisvai prieinami.
Nuimtas stalviršis.→300
Antjuostė nuimta.
Durelès nuimtos.→304
Veržiamasis žiedas nuimtas.
√ Priekinis skydas nuimtas.
Durelių sandariklis nuimtas.

3.8.1 Durelių užrakto nuėmimas

1. Atjunkite durelių užrakto kištuką.
2. Atpalaiduokite durelių užraktą.

1. Nuimkite durelių užraktą.

Remontas

3.8.2 Durelių užrakto sumontavimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

3.9 Būgno apšvietimo keitimas

PERSPÉJIMAS

Aštrios korpuso briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

Apsaugokite prietaisus, kad jie nepaslystų.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÉMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
√ Prietaisai yra laisvai prieinami.
Nuimtas stalviršis.→300
Išimtas skalbiklio stalčius.→302
Antjuostė nuimta.

3.9.1 Bügno apšvietimo nuémimas

1. Ištraukite būgno apšvietimo laikiklj iš prietaiso.
2. Atjunkite elektros jungtis.
3. Nuimkite būgno apšvietimą nuo apšvietimo laikiklio.

3.9.2 Bügno apšvietimo sumontavimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

3.10 Siurblio dangtelio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

3.10.1 Siurblio dangtelio nuémimas

1. Atidarykite siurblio dangteli.

▶ Uždékite atvirkščia eilés tvarka.

Remontas

3.11 Priekinio skydo keitimas

Aštrios korpuso briaunos!

Galima jsipjauti

▶ Mūvėkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.→302
Durelès nuimtos.→304
Dureliy sandariklis nuimtas.
Siurblio dangtelis nuimtas.→313

3.11.1 Priekinio skydo nuémimas

1.

ISPÉJIMAS

Paverstų prietaisų slydimas!

Galimi kaulų lūžiai ir prispaudimai

▶ Apsaugokite prietaisus, kad jie nepaslystų.

Pakelkite prietaiso priekj.

1. Išsukite apačioje esančius varžtus (1).

1. Nuleiskite prietaisą.

Remontas

1. 1. Išsukite varžtus (1).

2. Nustumkite stalviršj prietaiso galo link (2).

3. Nuimkite stalviršj, keldami ji aukštyn (3).

1. 1. Išsukite varžtus (1).

2. Atpalaiduokite spraudes (2, 3).

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Remontas

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Išsukite priekyje esančius varžtus, pradėdami nuo varžtu apačioje, o tada – viršuje (2, 3).

1. Nuimkite priekinį skydą.

3.11.2 Priekinio skydo uždéjimas

▶ Uždékite atvirkščia eilės tvarka.
