IVR-L 65/24-2 - Siurblys Kärcher - Nemokama naudojimo instrukcija

Produkto tipas	Drėgnas ir dulkių siurblys
Prekės ženklas	Kärcher
Modelis	IVR-L 65/24-2
Matmenys (ilgis x plotis x aukštis)	718 x 526 x 1251 mm
Eksploatacinis svoris	47 kg
Elektros maitinimas	220-240 V, 50-60 Hz, 2400 W, 16 A
Apsaugos tipas	I klasė
Bako talpa	65 L
Oro srautas	2 x 74 l/s
Depresija	23 kPa (230 mbar)
Nominalus žarnos skersmuo	DN50
Variklių skaičius	2
Garso slėgio lygis	67 dB(A)
Vibracija ranka-ranka	< 2,5 m/s²
Numatoma paskirtis	Pramoninė ir profesionali (viešbučiai, mokyklos, ligoninės ir kt.)
Siurbiami skysčiai	Aliejiniai, aušinimo tepalai, degūs skysčiai (pliūpsnio temperatūra >55°C)
Siurbiamos kietosios medžiagos	Stambios dulkės, drožlės
Priežiūra	Reguliariai plauti, džiovinti, keisti filtrą, ištuštinti baką
Atsarginės dalys	Originalūs Kärcher priedai (www.karcher.com)
Saugumas	Stovėjimo stabdys, avarinis sustabdymas, apsauga nuo lietaus, potencialų išlyginimas
Garantija	Pagal šalies sąlygas, dalys ir darbas su išlygomis
Maksimali aplinkos temperatūra	+40 °C

Dažnai užduodami klausimai - IVR-L 65/24-2 Kärcher

Kokius skysčius galiu siurbti su Kärcher IVR-L 65/24-2?

Galite siurbti aliejinius skysčius, aušinimo tepalus ir degius skysčius, kurių pliūpsnio temperatūra aukštesnė nei 55 °C. Nesiurbkite degių skysčių (pliūpsnio temperatūra <55 °C) arba degių dulkių mišinių su skysčiais.

Ar galiu su šiuo siurbliu siurbti smulkias dulkes?

Ne, prietaisas nėra skirtas smulkių dulkių siurbimui. Jis skirtas stambioms dulkėms, drožlėms ir stambiems nešvarumams siurbti.

Kaip ištuštinti skysčio baką?

Išjunkite prietaisą ir atjunkite jį. Nuvežkite jį iki šalinimo įrenginio. Atjunkite išleidimo žarną nuo greitosios jungties, laikykite ją virš kolektoriaus ir ištuštinkite turinį. Išmeskite arba perdirbkite turinį pagal vietines taisykles.

Kokia yra bako talpa?

Bakas talpina 65 litrus.

Kaip pakeisti filtrą?

Išjunkite prietaisą ir atjunkite jį. Nuimkite siurbimo galvutę, atsukite spaustuvinius žiedus, nuimkite mažąją nukreipimo plokštelę, tada panaudotą filtrą. Įstatykite naują filtrą, įsitikinkite, kad jis tinkamai išdėstytas, tada sumontuokite dalis atgal.

Prietaisas neužsiveda, ką daryti?

Patikrinkite tinklo įtampą, elektros lizdą, saugiklį, maitinimo laidą ir kištuką. Jei problema išlieka, susisiekite su techninės priežiūros tarnyba.

Kokia yra maksimali siurbimo galia?

Maksimali depresija yra 23 kPa (230 mbar), o oro srautas – 2 x 74 l/s.

Ar galiu naudoti ilginamąjį kabelį?

Ne, naudoti ilginamąjį kabelį draudžiama. Prijunkite prietaisą tiesiai prie lizdo, atitinkančio IEC 60364 standartą.

Kaip valyti prietaisą?

Reguliariai plaukite prietaisą ir priedus tinkamu skysčiu ir leiskite išdžiūti. Kad išvengtumėte mikrobų dauginimosi, nepalikite skysčių viduje. Ilgesniam nenaudojimo laikotarpiui atidarykite dangtį, kad pašalintumėte likutinę drėgmę.

Kur rasti atsargines dalis ir priedus?

Naudokite tik originalius Kärcher priedus ir atsargines dalis. Daugiau informacijos rasite svetainėje www.karcher.com.

NAUDOJIMO INSTRUKCIJA IVR-L 65/24-2 Kärcher

Aplinkos apsauga.... 81

Priedai ir atsarginės dalys.... 82

Tiekimo apimtis 82

Saugos įtaisai.... 82

Prietaiso aprašymas 83

Eksploatavimo pradžia.... 83

Eksploatavimas.... 83

Darbo užbaigimas 84

Transportavimas 84

Sandėliavimas.... 84

Kasdieninė ir techninė priežiūra...... 84

Pagalba trikčių atveju.... 84

Garantija 85

Techniniai duomenys 85

ES atitikties deklaracija 86

Bendrieji nurodymai

Prieš naudodami savo prietaisą pirmą kartą, perskaitykite

šią naudojimo instrukciją, laikykitės jos ir išsaugokite ją vėlesniam naudojimui arba kitam savininkui.

• Prieš pradėdami pirmą kartą naudoti būtinai perskaitykite saugos nurodymus Nr. 5.956-249.0.
• Nesilaikydami naudojimo instrukcijos reikalavimų ir saugos nurodymų, galite sugadinti prietaisą ir sukelti pavojų naudotojui ir kitiems asmenims.
• Aptikus transportavimo pažeidimų, nedelsdami informuokite apie tai pardavėją.

Numatomasis naudojimas

⚠️ ĮSPĖJIMAS

Sveikatai kenksmingų dulkių įkvėpimas

Sveikatos pažeidimas

Sveikatai kenksmingas dulkes įrenginiu siurbti draudžiama.

DĖMESIO

Trumpasis jungimas dėl didelio oro drėgnio

Įrenginio pažeidimas

Įrenginį naudokite tik patalpose.

Prietaisas pritaikytas:

• Siurbti su alyva sumaišytus skysčius, aušinamąsias tepimo medžiagas ir drožles.
• Degiųjų skysčių siurbimas (pliūpsnio temperatūra viršija 55 °C).
• Nesprogiųjų medžiagų siurbimas.
• Dulkių ir stambių nešvarumų siurbimas.
• Pramoninis naudojimas, pvz., laikymo ir gamybos patalpose.
• Komerciniam naudojimui, pvz., viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse, biuruose ir nuomos versle.

Įrenginys nepritaikytas:

• Siurbti smulkiąsias dulkių daleles.
• Siurbti degiuosius skysčius (užsiliepsnojančius, lengvai užsiliepsnojančius, labai lengvai užsiliepsnojančius kaip apibrėžta pavojingų medžiagų Direktyvoje 67/548/EEB) (pliūpsnio temperatūra žemesnė kaip 55 °C) bei degiųjų dulkių mišinius su degiaisiais skysčiais.

Bet kuris kitas naudojimas laikomas naudojimu ne pagal paskirtį.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas prašome šalinti laikantis aplinkos apsaugos teisės aktų reikalavimų.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamųjų medžiagų ir dažnai, pvz., galvaninių

elementų, akumuliatorių sudedamųjų dalių, arba alyvos, kurias netinkamai naudojant arba jas šalinant ne pagal reikalavimus gali kilti pavojus žmonių sveikatai ir aplinkai.

Tačiau norint tinkamai eksploatuoti prietaisą, šios sudedamosios dalys yra būtinos. Šiuo simboliu pažymėtus prietaisus draudžiama šalinti su buitinėmis atliekomis.

Nuorodos dėl sudedamųjų medžiagų (REACH)

Naujausią informaciją apie sudedamąsias medžiagas rasite: www.kaercher.de/RE-ACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalias atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Tiekimo apimtis

Išpakavę patikrinkite, ar yra visos įrenginio detalės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Saugos įtaisai

Rizikos lygiai

⚠PAVOJUS

- Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ĮSPĖJIMAS

- Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

- Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DĖMESIO

- Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Saugos nurodymai

⚠️ĮSPĖJIMAS

• Įrenginys nepritaikytas siurbti sveikatai kenksmingas dulkes.
• Saugokite įrenginį nuo lietaus. Nelaikykite įrenginio lauke.
• Prieš kiekvieną kartą imdamiesi eksploatuoti patikrinkite, ar prijungti ekvipotencialiojo sujungimo laidai (įžeminimo laidininkas).

ATSARGIAI

- Po kiekvieno naudojimo prietaisą išjunkite ir ištraukite tinklo kištuką.

DĖMESIO

• Įrenginį naudokite tik patalpose.
• Prispaudimo pavojus! Nuimdami arba uždėdami siurbimo galvutę, filtro sąranką arba surinkimo talpyklą mūvėkite pirštines.
• Pažeidimo pavojus! Siurbti be filtro arba naudojant pažeistą filtrą draudžiama.
• Eksploatuodami įrenginį avėkite apsauginę avalynę.
• Įrenginį traukite žingsniuodami, o nuožulniu šlaitu, jeigu įmanoma, traukite dviese.
• Pasirūpinkite, kad keičiant komplektavimo dalis į aplinką nepatektų dulkės.

Elgesys nelaimingo atsitikimo atveju

⚠PAVOJUS

Kūno sužalojimų ir materialinės žalos pavojus siurbiant degias medžiagas, įvykus trumpajam jungimui arba kitiems elektros gedimams

Pavojus įkvėpti sveikatai kenksmingų dujų, elektros smūgio pavojus, nudegimų pavojus.

Nelaimingo atsitikimo atveju prietaisą išjunkite ir ištraukite tinklo kištuką.

Elektros jungtis

Įrenginį leidžiama sujungti tik su tokia elektros jungtimi, kurią elektrikas sumontuoja pagal IEC 60364 reikalavimus. Prijungimo vertes žr. Techniniai duomenys ir identifikacinėje plokštelėje. Ilginamąjį kabelį naudoti neleidžiama.

⚠PAVOJUS

Elektros smūgio pavojus

Pavojus gyvybei

Nepažeiskite elektros jungiamųjų laidų, pvz., važiuodami per juos, suspausdami arba juos tempdami.

Saugokite kabelį nuo karščio, alyvos ir aštrių briaunų.

Kiekvieną kartą prieš pradėdami eksploatuoti įrenginį, patikrinkite maitinimo kabelį. Jei kabelis pažeistas, įrenginį eksploatuoti draudžiama. Pasirūpinkite, kad pažeistą kabelį pakeistų kvalifikuotas elektrikas.

Simboliai ant prietaiso

Didžiausio leidžiamojo pripildyti skysčio lygio žyma

Žr. Pripildymo lygio indikatoriaus patikra sk.

DĖMESIO

Įrenginio pažeidimo pavojus

Ištekantis vanduo viršijus didžiausią skysčio pripildymo lygį.

Ištuštinkite įrenginį pirmiau, kol skysčio dar nebus pripilta iki didžiausio pripildymo lygio.

Prietaiso aprašymas

Paveikslai pateikti grafikų puslapyje Paveikslas A

① Sukamieji ratukai su stovėjimo stabdžiu ② Didžiausio pripildymo lygio žyma ③ Išleidimo žarna ④ Skysčio talpykla ⑤ Stumiamoji rankena ⑥ Apsauginė plokštė ⑦ Mažoji apsauginė plokštė ⑧ Filtras ⑨ Siurbiamoji galvutė ⑩ Siurbimo žarnos jungtis ⑪ Įrenginio jungiklis ⑫ Siurbimo galvutės fiksatorius ⑬ Maitinimo kabelis ⑭ Antgalio laikiklis

Eksploatavimo pradžia

Paveikslai pateikti grafikų puslapyje

1. Įrenginį nustatykite į darbinę padėtį.
2. Jeigu būtina, įjunkite įrenginio stovėjimo stabdį.
3. Įsitikinkite, kad siurbimo galvutė būtų tinkamai uždėta.
4. Įkiškite siurbimo žarną į siurbimo žarnos jungtį.

Paveikslas B

1. Užmaukite ant siurbimo žarnos norimą antgalį.

Eksploatavimas

Paveikslai pateikti grafikų puslapyje

1. Įkiškite tinklo kištuką į kištukinę dėžutę.
2. Įjunkite įrenginio pagrindinį jungiklį.

Paveikslas C

Pastaba

Eksploatavimas naudojant vieną variklį

Dviejų variklių įrenginiai taip pat gali būti naudojami tik su viena turbina.

1. Pradėkite siurbimą.

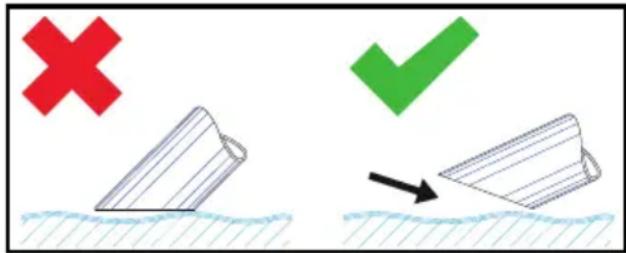

Įsiurbimas

Siurbdami skysčius antgalį panardinkite tik iki pusės, kad kartu būtų siurbiamas pakankamas oro kiekis.

Pripildymo lygio indikatoriaus patikra

Paveikslai pateikti grafikų puslapyje, Paveikslas D

Pastaba

Raudonos spalvos žyma ant išleidimo žarnos žymi didžiausią leidžiamąjį pripildymo lygį.

DĖMESIO

Įrenginio pažeidimo pavojus

Skysčio talpyklos perpildymas vos per kelias jos pildymo sekundes.

Į skysčių talpyklą pildami didelius skysčio kiekius, nuolat tikrinkite joje esančio skysčio lygį.

Skysčio talpyklos ištuštinimas

Paveikslai pateikti grafikų puslapyje. 1. Įrenginį išjunkite ir atjunkite jo maitinimą. 2. Įrenginį privežkite prie skysčių šalinimo įrenginio. 3. Skysčių talpyklos ištuštinimas:

a) Išleidimo žarną atjunkite nuo žarnos viršutinės movos.

Paveikslas E

b) Išleidimo žarną laikykite virš tinkamos surinkimo talpyklos ir išleiskite turinį.

1. Turinį šalinkite laikydamiesi teisės aktų reikalavimų arba panaudokite pakartotinai.

Skysčio talpyklos valymas

Paveikslai pateikti grafikų puslapyje

Pastaba

Naudojant vandenines aušinamąsias tepimo priemones gresia pavojus sukelti bakterinį užteršimą. Šalindami nuosėdas dėvėkite tinkamą aprangą.

1. Ištuštinkite rezervuarą.
2. Nuosėdas pašalinkite iš talpyklos.
3. Nuosėdas šalinkite pagal galiojančių teisės aktų reikalavimus.

Nuimkite siurbimo galvutę

Paveikslai pateikti grafikų puslapyje

1. Išjunkite prietaisą ir atjunkite nuo tinklo.
2. Atidarykite siurbimo galvutės blokavimo įtaisą.

Paveikslas F

1. Siurbimo galvutę nuimkite ir padėkite į šalį.

Darbo užbaigimas

1. Įrenginį išjunkite įjungimo / išjungimo jungikliu.
2. Skysčio talpyklą ištuštinkite ir išvalykite.
3. Antgalį išmontuokite ir, jeigu būtina, išvalykite bei išdžiovinkite.

Pastaba

Užbaigę eksploatuoti siurblį ištuštinkite. Pasirūpinkite, kad siurblys išdžiūtų, kol talpykla yra atidaryta.

Transportavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus. Laikydami ir transportuodami prietaisą atsižvelkite į jo svorį.

1. Transportuojant transporto priemonėse, prietaisą užfiksuokite nuo nuslydimo ar apvirtimo pagal galiojančių direktyvų nuostatas.

Sandėliavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus. Laikydami ir transportuodami prietaisą atsižvelkite į jo svorį.

1. Įrenginį sandėliuokite tik patalpoje.

Kasdieninė ir techninė priežiūra

1. Įrenginį ir antgalį reguliariais tarpais skalaukite tinkamu skysčiu ir išdžiovinkite.
2. Norėdami išvengti bakterinės taršos, įrenginyje nepalikite jokių skysčių.
3. Jeigu numatomi ilgi neveikimo tarpai, atidarykite dangtį, kad būtų pašalinti drėgmės likučiai.
4. Jeigu filtras yra pažeistas, jį pakeiskite.

Filtro keitimas

Paveikslai pateikti grafikų puslapyje

Paveikslas G

1. Siurbimo galvutės nuėmimas (žr. skyrių „Nuimkite siurbimo galvutę“).
2. Atleiskite spaudžiamojo žiedo varžtus.
3. Nuimkite mažąją kreipiamąją plokštę.
4. Filtrą nuimkite ir pakeiskite.
5. Įstatykite naują filtrą. Montuodami pasirūpinkite, kad filtras būtų tinkamai įstatytas.
6. Uždėkite spaudžiamąjį žiedą ir priveržkite.

Pagalba trikčių atveju

⚠PAVOJUS

Sužalojimų pavojus

Netyčinio įrenginio įjungimo pavojus ir elektros smūgio pavojus

Prieš visus darbus su prietaisu, prietaisą išjunkite ir ištraukite tinklo kištuką.

Visas patikras ir darbus su elektros dalimis paveskite atlikti specialistui.

Variklis (siurbimo turbina) nepasileidžia

Nėra elektros įtampos

• Patikrinkite maitinimo kištuką ir elektros saugiklį.
• Patikrinkite įrenginio maitinimo laidą ir tinklo kištuką.

Siurbimo jėga silpnėja

Antgalis, siurbimo vamzdis arba siurbimo žarna yra užsikišę.

- Patikrinkite antgalį, siurbimo vamzdį ir siurbimo žarną bei, jeigu būtina, išvalykite.

Filtras yra užterštas.

- Išvalykite filtrą.

Skysčio talpykla tuštėja pernelyg ilgai. Išleidimo žarna yra suspausta arba užsikimšusi.

- Išleidimo žarną patikrinkite ir, jeigu būtina, išvalykite.

Klientų aptarnavimo centras

Jeigu negalite pašalinti gedimo, pristatykite prietaisą į klientų aptarnavimo centrą.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos klaidos. Dėl

garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Daugiau informacijos apie garantiją (jei tokia yra) rasite vietinės „Kärcher“ svetainės techninio aptarnavimo srityje, skiltyje „Atsisiuntimai“.

Techniniai duomenys

		IVR-L 65/24-2 su priedais
Elektros jungtis
Tinklo įtampa V 220-240
Fazė ~ 1
Tinklo dažnis Hz 50-60
Saugiklio rūšis I
Vardinė galia W 2400
Maitinimo tinklo saugiklis (inertinis) A 16
Matmenys ir svoriai
Tipinis darbinis svoris kg 47
Ilgis x plotis x aukštis mm 718 x 526 x 1251
Aplinkos sąlygos
Aplinkos temperatūra °C +40
Prietaiso galios duomenys
Talpyklos tūris	l	65
Oro tūris	l/s	2 x 74
Neigiamasis slėgis	kPa (mbar)	23 (230)
Siurbimo žarnos vardinis plotis		DN50
Nustatyta vertė pagal EN 60335-2-69
Plaštakos ir rankos vibracijos vertė	m/s 2	< 2,5
Neapibrėžtis K	m/s 2	0,2
Garso lygis L pA	dB(A)	67
Neapibrėžtis K pA	dB(A)	2
Maitinimo kabelis
Maitinimo laidas H07BQ-F	mm 2	3 x 1,5
Dalies numeris (EU)		9.990-835.0
Kabelio ilgis	m	10

Pasiliekame teisę daryti techninius pakeitimus.

ES atitikties deklaracija

Šiuo dokumentu mes pareiškiame, kad toliau nurodytas produktas atitinka galiojančias išvardytų direktyvų ir reglamentų nuostatas. Jeigu produktui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Sauso valymo siurblys

Produktas: Drėgno ir sauso valymo siurblys

Tipas: 9.990-xxx

Direktyvos ir reglamentai

2006/42/EB (+2009/127/EB)

2014/30/ES

2011/65/ES

Taikomi darnieji standartai

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Pavadinimas ir adresas

Dokumentacijos tvarkytojas:

A. Haag

Kärcher Industrial Vacuuming GmbH

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Kärcher Industrial Vacuuming GmbH
