NAUDOJIMO INSTRUKCIJA WQ46B2D1CH SIEMENS

1.2 Simbolių paaiškinimas 437

1.2.1 Pavojaus lygiai.... 437

1.2.2 Pavojaus simboliai 437

1.2.3 Ispėjimu struktūra.... 438

1.2.4 Bendrieji simboliai 438

Sauga....439

2.1 Bendrosios saugos instrukcijos.... 439

2.1.1 Visi buitiniai prietaisai 439

图 Diagramos.... 440

Irankiai ir pagalbinės priemonės.... 441

Remontas....442

5.1 Kondensato indelio išémimas 442
5.1.1 Kondensato indelio išėmimas 442
5.1.2 Kondensato indelio jdėjimas 442

5.2 Kondensato indelio rankenos nuémimas.... 443

5.2.1 Kondensato indelio rankenos nuëmimas 443

5.2.2 Kondensato indelio jdėjimas 443

5.3 Priežiūros dangčio keitimas.... 444

5.3.1 Priežiūros dangčio nuémimas 444

5.3.2 Priežiūros dangčio uždėjimas 445

5.4 Filtrų išėmimas ir valymas.... 447

5.4.1 Pūkelių filtrų išėmimas ir valymas.... 447

5.4.2 Kondensato filtro valymas.... 447

5.4.3 Putplasčio filtro išėmimas ir valymas 448

5.5 Durelių keitimas....450

5.5.1 Durelių nuėmimas 450

5.5.2 Durelių uždėjimas 450

5.6 Durelių užrakto keitimas.... 451

5.6.1 Durelių užrakto nuėmimas 451

5.6.2 Durelių užrakto sumontavimas.... 451

5.7 Durelių išardymas (su stikliniu langu – 1 variantas) 452

5.7.1 Durelių išardymas 452

5.7.2 Durelių surinkimas.... 456

5.8 Durelių išardymas (su stikliniu langu – 2 variantas) 458

5.8.1 Durelių išardymas....458

5.8.2 Durelių surinkimas.... 462

5.9 Durelių išardymas (be stiklinio lango) 464

5.9.1 Durelių išardymas.... 464

5.9.2 Durelių surinkimas.... 465

Dél šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyti prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2025 m. liepos mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Ispėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo-jaus sunkumą.

Įspėjimo lygis Reikšmė

[SPÉJIMAS

Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.

Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.

PERSPÉJIMAS

Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai.

Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši.

Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė

Bendrasis įspėjamasis pranešimas

Pavojinga elektros įtampa

Sprogimo pavojus

[pjovimo pavojus

Prispaudimo pavojus

i Dèl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelé 2: Pavojaus simboliai

1.2.3 lspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

PAVOJUS

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

PAVOJUS

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dèl elektros smūgio

- Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

2025-07-09_8001350416 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 438 iš 745

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
if	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
Start	Žymi klavišą arba ekrano mygtuką
[00123456]	Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prietaiso ekrane)

Lentelé 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgi!
- Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
■ Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal EN 50678 (anksčiau VDE 0701) arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avékite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
- Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, taip pat ir jų jungčių bei laidininkų kelių.

Diagramos

Irankiai ir pagalbinės priemonės

Paskyrimas Išsami informacija Vaizdai
Pagalbinis įrankis [15000155]	Įrankis plastikinėms dalims at-palaiduoti
Izoliuotas TORX T15 atsuktuvas su kiauryme [15000626]	Plokštelės ilgis 125 mm, varž-tams su saugos kaiščiu
Atsuktuvas plokščiu galu	ašmenų ilgis, maks. 6 cm
Tiksliuju atsuktuvų rinkinys [00341820]	9 vnt., 2,0 mm, 2,4 mm, 3,0 mm, PH0, PH00, PH1, TX6, TX8, TX9
„Torx T20“ atsuktu- vas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu

Remontas

5.1 Kondensato indelio išėmimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.

5.1.1 Kondensato indelio išėmimas

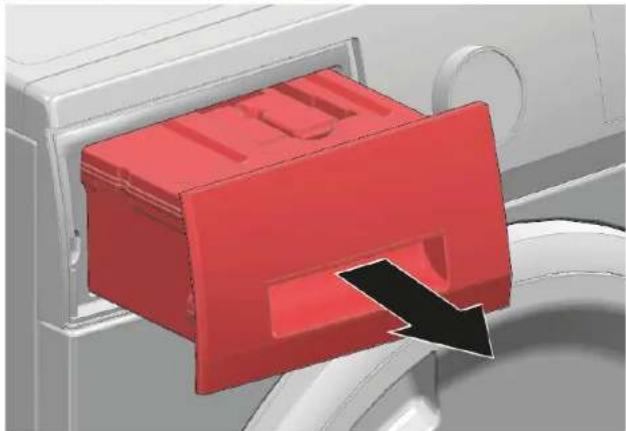

Ištraukite kondensato indelj, laikydami ji lygiai.

5.1.2 Kondensato indelio jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

5.2 Kondensato indelio rankenos nuèmimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
Nuimtas kondensato indelis.→442
→ "Kondensato indelio išėmimas",442

5.2.1 Kondensato indelio rankenos nuémimas

- Norédami nuimti kondensato indelio rankena:

1. Atlaisvinkite spraudes (1)
2. Kelkite rankeną aukštyn (2)

5.2.2 Kondensato indelio jdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

5.3 Priežiūros dangčio keitimas

Specialüs įrankiai.

Atsuktuvas plokščiu galu ašmenų ilgis, maks. 6 cm
Siurblio pleištas 28 cm x 13 cm x 5 cm, gali atlaikyti 130 kg svorj

Taikoma tik prietaisams. kuriuose jrengta „SelfCleaning“.

[15000642]

5.3.1 Priežiūros dangčio nuėmimas

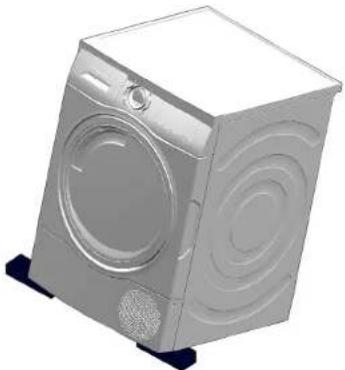

1. Prietaisui pakelti ir pritvirtinti naudokite oro pagalve, kad galėtumėte laisvai ir saugiai pasiekti priekinius apatinius skląsčius ir kabliukus.

1. Plokščiu atsuktuvu atlaisvinkite abu skląsčius (1) ir atlaisvinkite priekinio dangčio (2) kabliukus.

1. Nuimkite priežiūros dangti.


5.3.2 Priežiūros dangčio uždéjimas

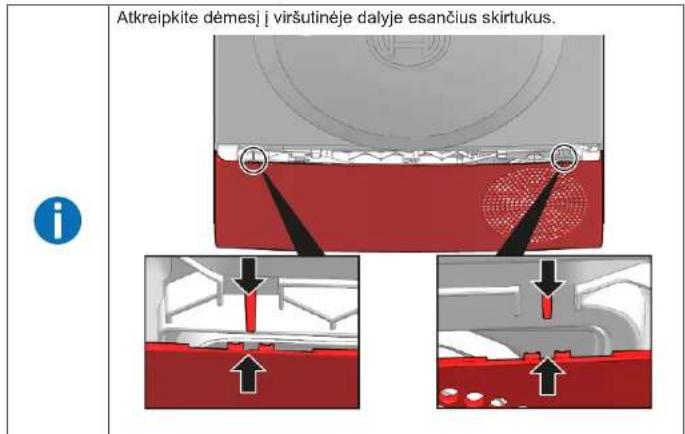

Atkreipkite dėmesį i viršutinėje dalyje esančius skirtukus.

Remontas

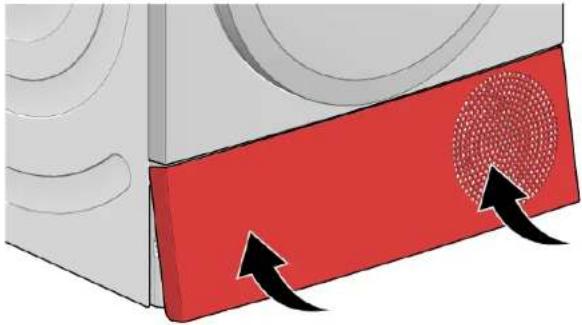

1. Pakelkite priežiūros dangtį aukštyn ir link prietaiso apačios.

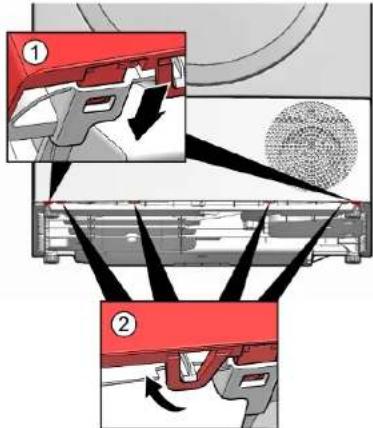

1. Užfiksuokite likusius skląsčius (1) ir kabliukus (2).

5.4 Filtrų išėmimas ir valymas

5.4.1 Pūkelių filtrų išėmimas ir valymas

1. Išimkite dviejų dalių pūkelių filtrą.

1. Atjunkite dviejų dalių pūkelių filtrą.

1. Atidarykite du pūkelių filtrus (1), pašalinkite pūkelius ir gerai nuplaukite du pūkelių filtrus po šiltu tekančiu vandeniu (2).

	Jei filtrų valymas neišsprendžia problemos ir vis tiek pasirodo pranešimas apie filtrų valymą – pakeiskite pūkelių filtrą, nes jis gali būti visam laikui užsikimšęs ploviklio likučiais.
	Neplaukite filtrų indaplovėje!
	Niekada nenaudokite prietaiso be pūkelių filtro.

5.4.2 Kondensato filtro valymas

Prietaisai, kuriuose jrengta „SelfCleaning“.

Kondensato filtras turi būti valomas bent kiekvieną kartą ištuštinant kondensato indelį. Jei prietaisas kurį laiką nebuvo naudojamas, prieš naudodami išvalykite kondensato filtrą.

Remontas

1. Ištraukite kondensato indelj.

1. Ištraukite kondensato filtrą iš kondensato indelio.
2. Kondensato filtrą valykite po šiltu tekančiu vandeniu minkštu šepetėliu.

Prietaisas gali būti naudojamas be kondensato filtro tik ypatingomis sąlygomis – atsižvelgiant i prietaiso tipą ir išorinę išleidimo jungti. Vadovaukitės naudotojo vadove pateiktomis instrukcijomis, kad nepažeistumėte prietaiso.

5.4.3 Putplasčio filtro išémimas ir valymas

Prietaisai, kuriuose nejrengta „SelfCleaning“.

1. Atidarykite techninės priežiūros dangtį.

1. Atrakinkite techninės priežiūros dangtį.

Kondensatas surenkamas i pagrindinj indą prieš transportuojant jį i kondensato indelį. Tai įprastas veikimo principas, nes šioje srityje kondensuojasi skalbinių drėgmė.

Ištraukite techninės priežiūros dangtį.

1. Išimkite putplasčio filtrą iš techninės priežiūros dangčio.

1. Putplasčio filtrą nuplaukite po tekančiu vandeniu ir išspauskite.

1. Minkštu šepetėliu nuvalykite šilumokaičio dangtį.

	Atkreipkite dėmesį: būkite atsargūs, kad nepažeistumėte putplasčio filtro. Jei yra didelių nuosėdu, filtro kilimėli galite kruopščiai išvalyti dulkių siurbliu. Plaukite tik švariu vandeniu; nenaudokite valymo priemonių.
	Įsitikinkite, kad nuo sandariklio pašalinote visus nešvarumus.

Niekada nenaudokite prietaiso be pūkelių filtro.

Remontas

5.5 Durelių keitimas

Specialüs įrankiai.

„Torx T20" atsuktuvas su kiau- 100 mm, varžtams su saugos kaiščiu [00340764] ryme

Reikalavimas.

√ Atidarytos durelés.

5.5.1 Durelių nuėmimas

1. Išsukite varžtus.

1. 1. Nuimkite dureles pakeldami jas aukštyn (1).
2. Patraukite atgal (2).

5.5.2 Durelių uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

5.6 Durelių užrakto keitimas

Specialüs įrankiai.

„Torx T20" atsuktuvas su kiau- 100 mm, varžtams su saugos kaiščiu [00340764] ryme

Reikalavimas.

Durelés atidarytos.

5.6.1 Durelių užrakto nuėmimas

1. Išsukite varžtus ir nuimkite durelių užrakto dangtelį.

1. Nuimkite durelių užraktą nuo prietaiso.

5.6.2 Durelių užrakto sumontavimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

5.7 Durelių išardymas (su stikliniu langu – 1 variantas)

Specialüs įrankiai.

„Torx T20" atsuktuvas su kiau- 100 mm, varžtams su saugos kaiščiu [00340764] ryme
Tiksliuju atsuktuvu rinkinys 9 vnt., 2,0 mm, 2,4 mm, 3,0 mm, [00341820] PHO, PH00, PH1, TX6, TX8, TX9

Reikalavimas.

Durelès nuimtos.→450

5.7.1 Durelių išardymas

1. Padėkite dureles ant minkšto paviršiaus, kad nesubraižytumėte.

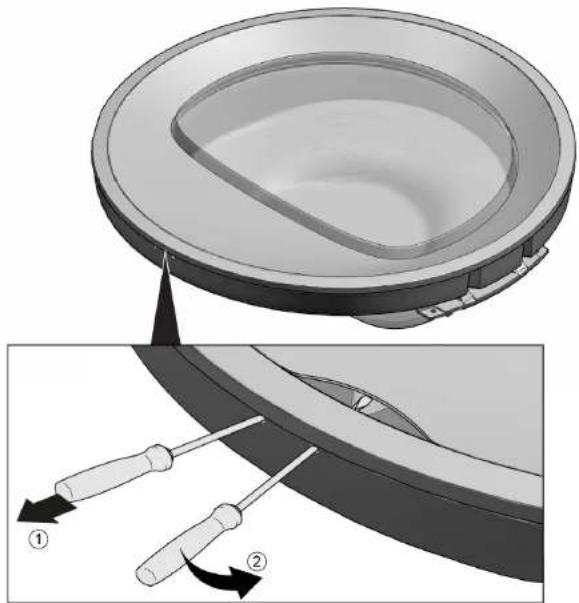

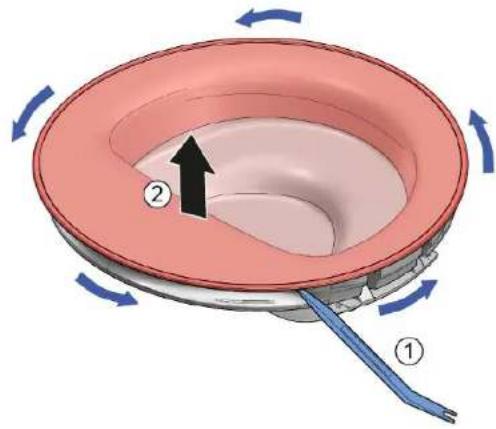

2. Ikiškite abu atsuktuvus j angas apatiniame durelių krašte.

3. 1. Istumkite kairjji atsuktuvą i angą (1), kad atlaisvintumėte liežuvėlj.
4. Istumkite kairjji atsuktuvą žemyn i angą (2), kad atlaisvintumėte spraudę.

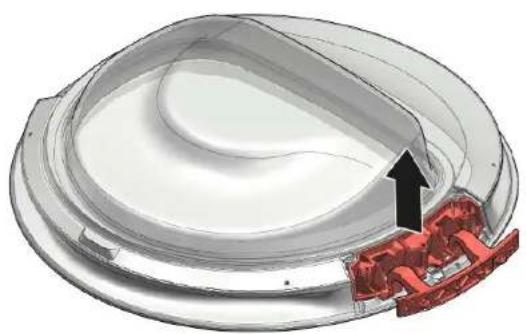

1. 1. Kol dangtelis iš dalies pakeltas aukštyn, nuimkite kairjji atsuktuvą (1), kad neužblokuotumėte dangčio.

2. Pasukite dešinji atsuktuvą (2) i dešinę puse.

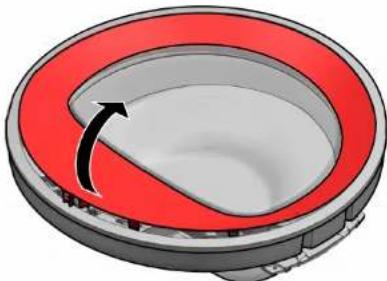

1. Suimkite durelių tarpiklj už apatinio krašto ir patraukite, kad atlaisvintumėte spraudes.

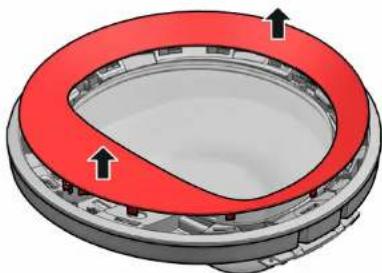

1. Nuimkite durelių tarpiklj.

1. Nuimkite durelių stiklą.

1. 1. Išsukite 2 varžtu.

2. Nuimkite vyrj.

1. Nuimkite durelių stiklą, pradėdami nuo apatinio krašto.

1. Nuimkite durelių sandariklj.

5.7.2 Durelių surinkimas

▶ Uždėkite atvirkščia eilės tvarka.

	Atkreipkite dėmesį į teisingą durelių sandariklio surinkimą.
	Montuodami durelių stiklą atkreipkite dėmesį, kad stiklas būtų po trimis laikikliais (1), ir pritvirtinkite (2).

Remontas

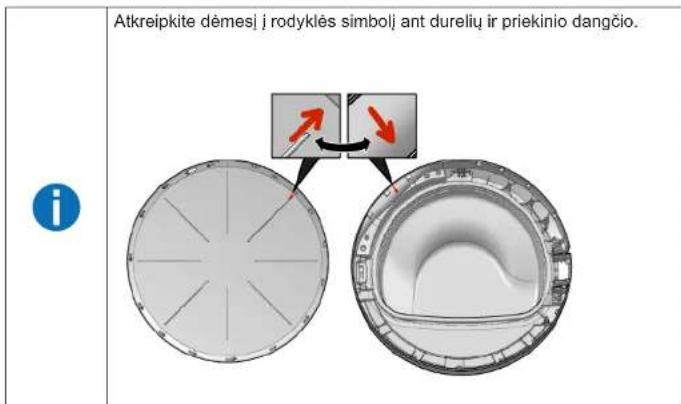

	Atkreipkite dėmesį į teisingą durelių stiklo vietą.

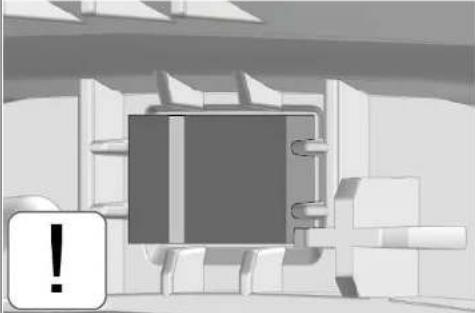

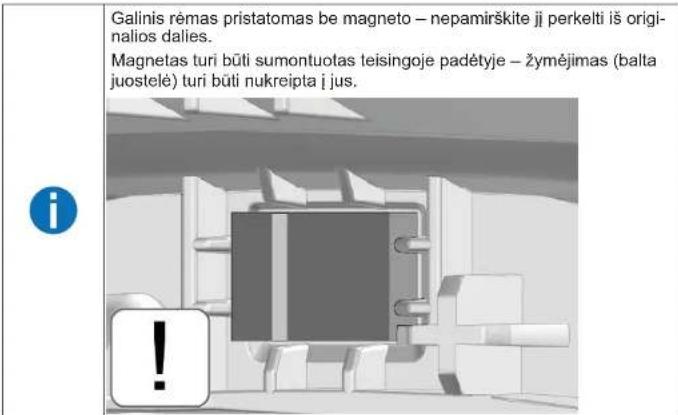

	Galinis rėmas pristatomas be magneto – nepamirškite jį perkelti iš originalios dalies.Magnetas turi būti sumontuotas teisingoje padėtyje – žymėjimas (balta juostelė) turi būti nukreipta į jus.

	Uždėkite durelių stiklą ant durų ir sulygiuokite apvadą griovelyje.

Remontas

5.8 Durelių išardymas (su stikliniu langu – 2 variantas)

Specialüs įrankiai.

„Torx T20" atsuktuvas su kiau- 100 mm, varžtams su saugos kaiščiu [00340764] ryme
Pagalbinis jrankis Irankis plastikinėms dalims atpalai-duoti [15000155]

Reikalavimas.

Durelès nuimtos.→450

5.8.1 Durelių išardymas

1. Pasukite dangtelj pagal laikrodžio rodyklę.
2. 1. Istatykite specialų įrankį ir atlaisvinkite liežuvėlius aplink dureles.

3. Nuimkite dangti.

1. Atsukite 2 varžtus nuo vyrio ir 2 varžtus nuo durelių kablio.

1. Nuimkite vyrio dangtelj ir durų kabliuką. 5. Išsukite 3 varžtus iš durelių vyrio.

1. Nuimkite durelių vyrį. 7. Išsukite 12 varžtu.

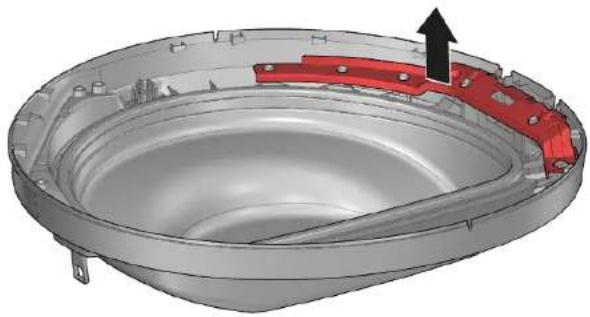

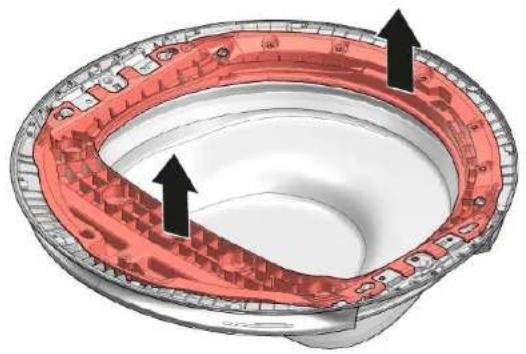

1. Nuimkite sutvirtinimo réma. 9. Nuimkite durelių stiklą.

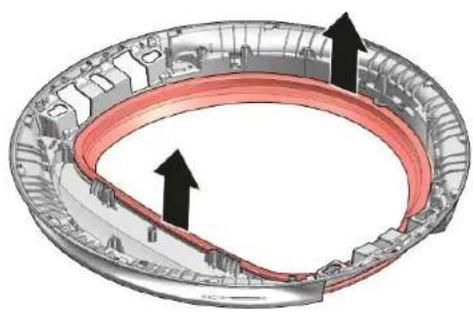

1. Nuimkite durelių sandariklj.

5.8.2 Durelių surinkimas

▶ Uždėkite atvirkščia eilės tvarka.

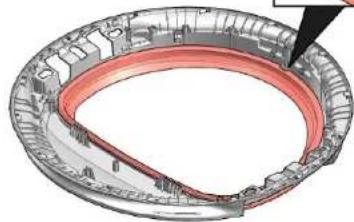

	Atkreipkite dėmesį į teisingą durelių sandariklio vietą.
	Atkreipkite dėmesį į teisingą durelių stiklo surinkimą.

Remontas

Galinis rėmas pristatomas be magneto – nepamirškite jį perkelti iš originalios dalies. Magnetas turi būti sumontuotas teisingoje padėtyje – žymėjimas (balta juostelė) turi būti nukreipta į jus.

Remontas

5.9 Durelių išardymas (be stiklinio lango)

Reikalavimas.

Atidarytos durelès.

5.9.1 Durelių išardymas

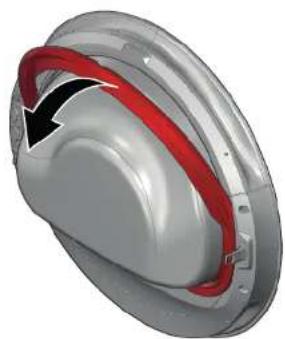

1. 1. Suimkite dangtelj abiem rankomis (1).
2. Pasukite dangtelj pagal laikrodžio rodyklę (2).

1. Patraukite priekinj dangtį pimyn.

2. Išsukite keturis varžtus.

1. Nuimkite durelių vyrį.

1. Traukite durelių sandariklj.

2025-07-09_8001350416 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 465 iš 745

5.9.2 Durelių surinkimas

1. Uždékite atvirkščia eilės tvarka.

2.

Atkreipkite démesi i padéties nustatymo kaišti, esanti viršutinėje san-dariklio dalyje.

Stumkite durelių sandariklj i griovelį.

1. Uždėkite dizaino žiedą ant durelių ir pasukite prieš laikrodžio rodyklę.

Remontas

Atkreipkite dėmesį j rodyklės simbolį ant durelių ir priekinio dangčio.

Reparasjonstips -

i Om dette dokumentet.... 468
