NAUDOJIMO INSTRUKCIJA WEPBA 19-150 Q DS M-Brush METABO

Prisiimdami visą atsakomybę pareiškiame, kad šie kampiniai šlifuokliai, identifikuojami pagal tipą ir serijos numerį *1), atitinka visus taikomus direktyvų *2) ir standartų *3) reikalavimus. Techniniai *4) dokumentai – žr. 4 puslapį.

2. Naudojimo paskirtis

Kampinius šlifuoklius su originaliais „Metabo“ priedais galima naudoti šlifavimo, šveitimo švitriniu popieriumi ar vieliniais šepečiais bei metalo, betono, akmens ir panašių medžiagų abrazyvinio pjaustymo darbams nenaudojant vandens.

„WEVA 15-125 Quick“, „WEVA 15-150 Quick“ papildomai tinka lengviems poliravimo darbams. Nuolat atliekamiems sudėtingiems poliravimo darbams rekomenduojame naudoti mūsų kampinius poliruoklius.

Irankiuose su žymeniu WEV... yra sukimosi greičio reguliatorius, todėl jie ypač tinka darbams su vieliniais šepečiais.

Už žalą, atsiradusią netinkamai naudojant įrankį, atsako tik naudotojas.

Būtina vadovautis bendrosiomis nelaimingų atsitikimų prevencijos taisyklėmis ir pateiktais saugos nurodymais.

3. Bendrieji saugos nurodymai

Dėl savo pačių saugos ir saugodami savo elektrinį įrankį atkreipkite dėmesį i visas teksto vietas, pažymėtas šiuo simboliu!

İSPĖJIMAS – Kad sumažetų pavojus susižaloti, perskaitykite naudojimo instrukciją.

IŠPĖJIMAS. Perskaitykite visus saugos ir kitus nurodymus. Nesilaikant saugos ir kitų dymų, kyla pavojus patirti elektros smūgį, įti gaisrą ir (arba) sunkiai susižaloti.

Išsaugokite visus saugos ir kitus nurodymus – jų gali prireikti vėliau. Savo elektrinį įrankį perduokite tik kartu su šiais dokumentais.

4. Specialieji saugos nurodymai

4.1 Šlifavimui, šveitimui švitriniu popieriumi ar vieliniais šepečiais ir abrazyviniam pjovimui taikomi bendrieji saugos nurodymai:

Naudojimas

a) Ši elektrini įrankį galima naudoti kaip šlifuoklj, šveitimo švitriniu popieriumi ar vieliniais šepečiais ir abrazyvinio pjovimo įrankį. Vadovaukitės visais saugos ir kitais nurodymais, paveikslėliais ir duomenimis,

pateiktais su šiuo įrankiu. Nesilaikant tolesnių nurodymų kyla pavojus patirti elektros smūgį, sukelti gaisrą ir (arba) sunkiai susižaloti. „WEVA 15-125 Quick“, „WEVA 15-150 Quick“ papildomai galima naudoti kaip poliruoklį.

b) Šiuo elektriniu įrankiu negalima poliruoti. Elektrini įrankį naudojant nenumatytiems tikslams gali būti pavojinga ir galima susižaloti. (Netaikoma „WEVA 15-125 Quick“, „WEVA 15-150 Quick“.)

c) Nenaudokite priedų, kurių gamintojas šiam elektriniam įrankiui specialiai nenumatė ar nerekomenduoja. Net jei priedus galima pritvirtinti prie jūsų elektrinio įrankio, tai nereiškia, kad naudojamas elektrinis įrankis bus saugus

d) Papildomo darbo jrankio leidžiamasis sukimosi greitis turi būti ne mažesnis nei ant elektrinio jrankio nurodytas didžiausiasis sukimosi greitis. Greičiau nei leidžiamuoju greičiu besisukantys priedai gali lūžti ir nuskrieti.

e) Papildomo darbo įrankio išorinis skersmuo ir storis turi atitikti jūsų elektrinio įrankio matmenis. Netinkamo dydžio papildomų darbo įrankių negalima tinkamai uždengti ar kontroliuoti.

f) Papildomi darbo įrankiai su srieginiu įdėklu turi tiksliai atitikti šlifavimo suklio sriegį. Naudojant junge tvirtinamus papildomus darbo įrankius, papildomo darbo įrankio kiaurymės skersmuo turi atitikti jungės laikiklio skersmenį. Jei papildomų darbo įrankių negalima tiksliai pritvirtinti prie elektrinio įrankio, jie sukasi netolygiai, labai vibruoja ir gali tapti nevaldomi.

g) Nenaudokite apgadintų papildomų darbo įrankių. Papildomus darbo įrankius kas kartą prieš naudodami patikrinkite, pvz., ar šlifavimo diskai neištrupėję, nejtrūkę, ar šlifavimo lėkštelės nejtrūkusios, nenudilusios, visiškai nenusidėvėjusios, ar vieliniuose šepečiuose nėra atsilaisvinusių arba nulūžusių vielučių. Jei elektrinis įrankis arba papildomas darbo įrankis nukrito, patikrinkite, ar jis nepažeistas, arba naudokite nepažeistą papildomą darbo įrankį. Jei papildomą darbo įrankį patikrinote ir įdėjote, pasirūpinkite, kad jūs ir netoliese esantys žmonės būtų už besisukančio papildomo darbo įrankio plokštumos ribų, ir leiskite įrankiui apie vieną minutę suktis didžiausiuoju greičiu. Apgadinti papildomi darbo įrankiai dažniausiai sulūžta juos išbandant.

h) Naudokite asmenines apsaugos priemones. Atsižvelgdami i tai, kam įrankį naudojate, naudokite visą veidą dengiančias apsaugos priemones, akių apsaugos priemones arba apsauginius akinius. Jei reikia, dévėkite kaukę nuo dulkių, klausos apsaugos priemonę, apsaugines pirštines ar specialią prijuostę, apsaugosiančias jus nuo smulkių šlifavimo dulkių ir medžiagų dalelių. Apsaugokite akis nuo skraidančių svetimkūnių, susidarančių įvairiai naudojant įrankį. Kaukė nuo dulkių arba respiratorius sulaiko naudojant įrankį susidarančias dulkes. Ilgesnį laiką būnant triukšmingoje aplinkoje, gali susilpnėti klausa.

LIETUVIŠKAILt

i) Užtikrinkite, kad kiti asmenys būtų saugiu atstumu iki jūsų darbo zonos. Visi darbo zonoje esantys asmenys privalo naudoti asmenines apsaugos priemones. Nulūžusios ruošinio dalys arba sulūže papildomi darbo įrankiai gali nuskrieti ir sužaloti netgi ne tiesioginėje darbo zonoje esančius asmenis.
j) Elektrini įrankį laikykite tik už izoliuotų paviršių įrankiui suimti, jei dirbant papildomas darbo įrankis gali užkliudyti paslėptus elektros laidus arba paties įrankio maitinimo laidą.

Prisilietus prie laido, kuriame yra įtampa, įtampa gali persiduoti metalinėms įrankio dalims ir sukelti elektros smūgį.

k) Maitinimo laidą saugokite nuo besisukančių papildomų darbo įrankių. Nevaldomu tapęs įrankis gali perpjauti arba sugriebti maitinimo laidą, o jūsu plaštaka ar ranka gali patekti į besisukantį papildomą darbo įrankį.

1) Niekada nepadėkite į šalį elektrinio įrankio, kol papildomas darbo įrankis visiškai nesustojo. Besisukančiam papildomam darbo įrankiui prisilietus prie paviršiaus, ant kurio jį dedate, elektrinis įrankis gali tapti nevaldomas.
m) Niekada neneškite veikiančio elektrinio įrankio. Besisukantis papildomas darbo įrankis gali pagriebti atsitiktinai su juo susilietusius jūsų drabužius ir įsigrežti į jūsų kūną.
n) Reguliariai valykite savo elektrinio jrankio vėdinimo angas. Variklio ventiliatorius įtraukia dulkes į korpusa; susikaupus dideliam metalo dulkių kiekiui, gali kilti su elektra susijusių pavojų.
o) Nenaudokite elektrinio įrankio šalia degių medžiagų. Kibirkštys gali uždegti šias medžiagas.
p) Nenaudokite papildomų darbo įrankių, kuriems reikia aušinimo skysčio. Naudojant vandenį ar kitus aušinimo skysčius, galima patirti elektros smūgį.

4.2 Atatürk ir su ja susiję saugos nurodymai

Atatranka yra staigi reakcija, įvykstanti besisukančiam papildomam darbo įrankiui, pvz., šlifavimo diskui, šlifavimo lėkštelei, vieliniam šepečiui ir pan., įstrigus arba užsiblokavus. Įstrigęs arba užsiblokavęs besisukantis papildomas darbo įrankis staiga sustoja. Dėl to nevaldomas elektrinis įrankis sviedžiamas papildomo darbo įrankio sukimosi krypčiai blokavimo vietoje priešinga kryptimi.

Pvz., šlifavimo diskui įstrigus ruošinyje arba užsiblokavus, į ruošinį įleistas šlifavimo disko kraštas gali įstrigti ir šlifavimo diskas gali iššokti arba sukelti atatranką. Tokiu atveju, priklausomai nuo disko sukimosi krypties blokavimo vietoje, šlifavimo diskas juda dirbančiojo link arba tolyn nuo jo. Šlifavimo diskai gali ir lūžti.

Atatranka yra elektrinio įrankio netinkamo arba netaisyklingo naudojimo pasekmė. Jos išvengiama imantis tinkamų toliau aprašytų atsargumo priemonių.

a) Tvirtai laikykite elektrinj įrankį, o rankos ir kūnas turi būti tokioje padėtyje, kuri leistų

pasipriešinti atatrankos jėgai. Jei yra, visada naudokite papildomą rankeną, kad įrankiui sukantis dideliu greičiu geriau galėtumėte suvaldyti atatrankos jėgas arba reakcijos momentus. Tinkamomis atsargumo priemonėmis dirbantysis gali suvaldyti atatrankos ir reakcijos jėgas.

b) Niekada nelaikykite rankos arti besisukančių papildomų darbo įrankių. [vykus atatrankai, papildomas darbo įrankis gali atsidurti ties jūsų ranka.
c) Nebūkite zonoje, j kurią elektrinis įrankis judės įvykus atatrankai. Atatürkka sviedžia elektrinį įrankį šlifavimo disko sukimosi krypčiai blokavimo vietoje priešinga kryptimi.
d) Todėl ypač būkite atsargūs dirbdami prie kampų, aštrių briaunų ir pan. Užtikrinkite, kad papildomi darbo įrankiai nuo ruošinio neatšoktu ir nejstrigtų. Ties kampais, aštriomis briaunomis arba atšokęs besisukantis papildomas darbo įrankis dažnai įstringa. Dėl to jis tampa nevaldomas arba įvyksta atatranka.
e) Nenaudokite grandininių arba dantytųjų pjovimo diskų. Tokie papildomi darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldomas.

4.3 Šlifavimui ir abrazyviniam pjovimui taikomi specialieji saugos nurodymai:

a) Naudokite tik jūsų elektriniam įrankiui leidžiamus naudoti abrazyvinius gaminius ir jiems numatytą apsauginį gaubtą. Jūsų elektriniam įrankiui netinkamų abrazyvinių gaminių negalima tinkamai uždengti, todėl jie yra nesaugūs.
b) Lenktus šlifavimo diskus reikia pritvirtinti taip, kad jų šlifuojamasis paviršius neišsikištų už apsauginio gaubto krašto. Netinkamai pritvirtinto, už apsauginio gaubto krašto išsikišančio šlifavimo disko negalima tinkamai uždengti.
c) Apsauginj gaubtą būtina gerai pritvirtinti prie elektrinio įrankio ir siekiant užtikrinti didžiausią saugumą nustatyti taip, kad į dirbantjjį būtų nukreipta kuo mažesnė neuždengto abrazyvinio gaminio dalis. Apsauginis gaubtas apsaugo dirbantjjį nuo nuolaužų, atsitiktinio prisilietimo prie abrazyvinio gaminio bei drabužius galinčių uždegti kibirkščių.
d) Abrazyvinius gaminius galima naudoti tik rekomenduojamai naudojimo paskirčiai. Pavyzdžiui, niekada nešlifuokite pjovimo disko šoniniu paviršiumi. Pjovimo diskai skirti medžiagai pjauti disko briauna. Tokius abrazyvinius gaminius veikiančios šoninės jėgos gali juos sulaužyti.
e) Parinktą šlifavimo diską visada tvirtinkite nepažeistomis tinkamo dydžio ir tinkamos formos tvirtinamosiomis jungėmis. Tinkamos jungės apsaugo šlifavimo diską, todėl diskas rečiau sulūžta. Pjovimo diskų jungės gali skirtis nuo kitų šlifavimo diskų jungių.
f) Nenaudokite didesnių elektrinių įrankių nusidėvėjusių šlifavimo diskų. Didesnių elektrinių įrankių šlifavimo diskai netinka didesnių

greičiu besisukantiems mažesniems elektriniams įrankiams ir gali lūžti.

4.4 Kiti abrazyviniam pjovimui taikomi specialieji saugos nurodymai:

a) Stenkitės, kad pjovimo diskas neužsiblokuotų, jo stipriai nespauskite.
Nedarykite pernelyg gilių pjūvių. Perkrovos padidina pjovimo diskui tenkančias apkrovas ir diskas gali greičiau persikreipti arba užsiblokuoti, todėl padideja atatrankos arba abrazyvinio gaminio lūžimo tikimybė.

b) Nestovėkite priešais besisukantį pjovimo diską ar už jo. Jei pjovimo diską ruošinyje stumsite tolyn nuo savęs, įvykus atatrankai elektrinis įrankis su besisukančiu disku gali būti nusviestas tiesiai į jus.

c) Jei pjovimo diskas įstrigo arba nutraukėte darbą, įrankį išjunkite ir ramiai laikykite, kol diskas nustos suktis. Niekada nebandykite iš pjūvio vietos ištraukti dar besisukančio pjovimo disko, kad nejvyktų atatranka. Nustatykite ir pašalinkite įstrigimo priežastį.

d) Kol elektrinis įrankis yra ruošinyje, jo iš naujo nejjunkite. Prieš atsargiai pjaudami toliau palaukite, kol pjovimo diskas vėl îms suktis didžiausiuoju greičiu. Priešingu atveju diskas gali įstrigti, iššokti iš ruošinio arba sukelti atatranką.

e) Paremkite plokštes arba didelius ruošinius, kad įstrigus pjovimo diskui sumažėtų atatrankos pavojus. Dideli ruošiniai gali įlinkti nuo savo svorio. Ruošinį būtina paremti abiejose disko pusėse, tiek šalia pjūvio vietos, tiek prie krašto.

f) Būkite ypač atsargūs išpjaudami jdubas sienose arba kitose nepermatomose vietose. Besiskverbiantis pjovimo diskas pjaudamas duju arba vandentiekio vamzdžius, elektros laidus ar kitus daiktus gali sukelti atatranką.

4.5 Šveitimui švitriniu popieriumi taikomi specialieji saugos nurodymai:

a) Nenaudokite per didelių šlifavimo popieriaus lapų, naudokite gamintojo nurodyto dydžio šlifavimo popierių. Už šlifavimo lėkštelės išsikiše šlifavimo popieriaus lapai gali sužaloti, įstrigti, suplyšti arba sukelti atatranką.

4.6 Taikoma tik „WEVA 15-125 Quick“, „WEVA 15-150 Quick“: poliravimui taikomi specialieji saugos nurodymai:

Pasirūpinkite, kad nebūtų palaidų poliravimo disko apvalkalo dalių, ypač tvirtinimo juostelių. Paslėpkite arba patrumpinkite tvirtinimo juosteles. Palaidos, kartu besisukančios tvirtinimo juostelės gali įtraukti jūsų pirštus arba užsikabinti už ruošinio.

4.7 Darbui su vieliniais šepečiais taikomi specialieji saugos nurodymai:

a) Atminkite, kad ir įprastai naudojant vielinį šepetį iš jo išbyra vielos gabalėlių. Vielos per stipriai nespauskite, kad apkrova netaptų per didelė. Nuskriejantys vielos gabalėliai gali labai lengvai prakirsti plonus drabužius ir (arba) odą.

b) Jei rekomenduojama uždėti apsauginį gaubtą, užtikrinkite, kad apsauginis gaubtas ir vielinis šepetys nesiliestų. Lėkštės ir taurės formos šepečių skersmuo juos prispaudus bei dėl išcentrinių jėgų gali padidėti

4.8 Kiti saugos nurodymai:

JSPĖJIMAS – Visada būkite su apsauginiais akiniais.

JSPĖJIMAS – Elektrini įrankį visada naudokite abiem rankomis.

Naudokite tamprius tarpiklius, jei jie tiekiami kartu su abrazyvine priemone ir būtina juos naudoti.

Vadovaukitės įrankio arba priedų gamintojo pateikta informacija! Diskų neištepkite alyva ir saugokite juos nuo smūgių!

Šlifavimo diskus reikia laikyti ir naudoti tik taip, kaip nurodė gamintojas.

Pjovimo diskų niekada nenaudokite rupiajam šlifavimui! Pjovimo diskų negalima spausti šonu.

Ruošinys turi būti tvirtai atremtas ir įtvirtintas, pvz., spaustuvais, kad nenuslystų. Didelius ruošinius būtina pakankamai paremti.

Jei naudojate papildomus darbo įrankius su srieginiu įdėklu, užtikrinkite, kad suklio galas nesiliestų prie šlifavimo įrankio perforuotojo pagrindo. Įsitikinkite, kad papildomo darbo įrankio sriegis yra pakankamai ilgas sukliui jsukti.

Papildomo darbo įrankio sriegis turi tikti suklio sriegiui. Suklio ilgis ir suklio sriegis, žr. 4 puslapį ir skyrių 14. Techniniai duomenys.

Rekomenduojame naudoti stacionarujj siurbimo jrenginj. Visada papildomai jrenkite pažaidos srove valdomą jungtuva (RCD), suveikiantj esant ne didesnei kaip 30 mA srovei. Jei kampinj šlifuoklj išjunge pažaidos srove valdomas jungtuvas (RCD), jrankj patikrinkite ir išvalykite. Žr. skyrių 9. Valymas.

Nenaudokite apgadintų, neapskritų ar vibruojančių įrankių.

Stenkitės nepažeisti dujų ar vandentiekio vamzdžių, elektros laidų ir laikančiųjų (statines savybes užtikrinančių) sienų.

Prieš įrankį kaip nors reguliuodami, prieš uždėdami naujus priedus ar atlikdami techninės priežiūros darbus, ištraukite kištuką iš elektros lizdo.

„Metabo S-automatic“ apsauginė mova. Suveikus apsauginei movai, nedelsiant išjunkite įrankį!

Pakeiskite apgadintą arba sutrūkinėjusią papildoma rankeną. Nenaudokite įrankio su papildoma rankena, turinčia trūkumu.

Pakeiskite apgadintą arba sutrūkinėjusi apsauginį gaubtą. Nenaudokite įrankio su apsauginiu gaubtu, turinčių trūkumu.

Pritvirtinkite mažus ruošinius. Pvz., įtvirtinkite spaustuvuose.

Dulkių poveikio mažinimas:

JSPĖJIMAS – Kai kuriose šveičiant švitriniu popieriumi, pjaunant, šlifuojant, grežiant ir kant kitus darbus susidarančiose dulkėse yra

LIETUVIŠKAILt

cheminių medžiagų, kurios, kaip manoma, sukelia vėžį, apsigimimus ar kitaip kenkia vaisingumui.

Tokios cheminės medžiagos yra, pvz.,

• dažuose su švinu esantis švinas,
• mūro gaminių, cemento ir kitų mūro medžiagų mineralinės dulkės bei
• arsenas ir chromas iš chemiškai apdorotos medienos.

Kiek pavojingas šis poveikis, priklauso nuo to, kaip dažnai atliekate tokio pobūdžio darbus. Siekdami sumažinti šių cheminių medžiagų poveikį dirbkite gerai vėdinamoje vietoje, naudokite leidžiamas naudoti apsaugines priemones, pvz., kaukes nuo dulkių, specialiai sukurtas sulaikyti mikroskopinio dydžio daleles.

Tai taikytina ir kitų medžiagų dulkėms, pvz., kai kurių medienos rūšių (tokių kaip ažuolo ar buko), metalų ar asbesto dulkėms. Kiti žinomi susirgimai yra, pvz., alerginės reakcijos, kvėpavimo takų ligos. Pasirūpinkite, kad dulkės nepatektų i organizmą.

Laikykitės apdirbamoms medžiagoms, darbuotojams, konkretiems darbams ir darbo vieta taikomų direktyvų bei šalyje galiojančių taisyklių (pvz., darbo saugos ir šalinimo reikalavimų).

Susidariusias daleles surinkite jų susidarymo vietoje ir neleiskite kauptis ant aplinkui esančių paviršių.

Specialius darbus atlikite naudodami tinkamus priedus. Taip i aplinką pateks mažiau dalelių.

Naudokite tinkamus dulkių siurbimo įrenginius.

Sumažinkite dulkių poveikį taikydami toliau aprašytas priemones.

• Sklindančių dalelių srauto ir įrankio išleidžiamojo oro nenukreipkite į save, greta esančius asmenis ar dulkių sankaupas.
• Naudokite siurbimo jrenginj ir (arba) oro valytuvus.
• Pasirūpinkite tinkamu darbo vietos vėdinimu ir švara. Tam naudokite dulkių siurblį. Šluojamos arba pučiamos dulkės pakyla į orą.
• Nusiurbkite arba išskalbkite apsauginius drabužius. Nepūskite, nedaužykite ir nevalykite šepečiu.

5. Apžvalga

Žr. 2 puslapi.

1 „Quick“ sparčiojo tvirtinimo veržlé *
2 S u k l y s
3 Automatinio balansavimo įtaiso atraminė jungė *
4 Suklio blokavimo mygtukas
5 Slankusis jungimo / išjungimo jungiklis *
6 Rankena
7 Elektroninių įtaisų signalo indikatorius *
8 Sukimosi greičio reguliatorius *
9 Jungiklis *

10 Tvirtinamoji ąsa (apsaugai nuo nukritimo)*

11 Neužsifiksuojantis jungiklis *
12 Papildoma rankena / papildoma rankena su virpesių slopintuvu *
13 Apsauginis gaubtas
14 Atraminé jungè

15 Dviskylé veržlé *
16 Dviskylis raktas *
17 Apsauginio gaubto tvirtinimo svirtis

* priklauso nuo įrangos / komplekte nėra

6. Naudojimo pradžia

Prieš pradėdami naudoti palyginkite, ar informacinėje plokštelėje nurodyta tinklo pa ir tinklo dažnis sutampa su jūsų elektros do duomenimis.

Visada papildomai jirenkite pažaidos srove valdomą jungtuva (RCD), suveikiantį esant ne snei kaip 30 mA srovei.

6.1 Papildomos rankenos pritaisymas

Dirbkite tik pritaise papildoma rankeną (12)! Papildoma rankeną tvirtai prisukite įrankio

kairėje arba dešinėje pusėje.

6.2 Apsauginio gaubto pritaisymas

Saugos sumetimais naudokite tik atitinkamam abrazyviniam gaminiui numatytą apsauginį ptą! Žr. ir skyrių 11. Priedai!

Apsauginis gaubtas šlifavimo darbams

Naudojamas dirbant su rupiojo šlifavimo diskais, lapeliniais šlifavimo diskais, deimantiniais pjovimo diskais.
Žr. D paveikslėlį 3 puslapyje.

• Paspauskite svirtj (17) ir laikykite nuspaustą. Apsauginį gaubtą (13) uždėkite kaip pavaizduota.
• Atleiskite svirti ir sukite apsauginj gaubta, kol svirtis užsifiksuos.
• Paspauskite svirti ir apsaugini gaubta pasukite taip, kad uždaroji dalis būtu nukreipta i naudotoja.
• Patikrinkite, ar tvirtai laikosi: svirtis turi būti užsifiksavusi, o apsauginis gaubtas turi nesisukinėti.

Naudokite tik tokius papildomus darbo įrankius, už kuriuos apsauginis gaubtas didesnis ne mažiau kaip 3,4 mm.

(Nuimkite atvirkštine eilės tvarka).

7. Šlifavimo disko pritaisymas

Kas kartą prieš keisdami priedus ištraukite tinklo kištuką iš elektros lizdo. Įrankis turi būti gtas, o suklys nesisukti.

Dirbdami su pjovimo diskais, saugos sumetimais naudokite apsauginj gaubta

abrazyvinio pjovimo darbams (žr. skyrių 11. Priedai).

7.1 Suklio blokavimas

- Ispauskite suklio blokavimo mygtuką (4) ir sukite suklį (2) ranka, kol suklio blokavimo mygtukas juntamai užsifiksuos.

7.2 Šlifavimo disko uždėjimas

WA..., WBA..., WE...A...:

Žr. A paveikslėlj 2 puslapyje.

Automatinio balansavimo įtaiso atraminė jungė (3) nejudamai pritvirtinta prie suklio.

Todėl nuimamosios atraminės jungės, kaip kitiems kampiniams šlifuokliams, nereikia.

Automatinio balansavimo įtaiso atraminės jungės (3), šlifavimo disko ir „Quick“ sparčiojoimo veržlės (1) atraminiai paviršiai turi būti is. Prireikus juos nuvalykite.

- Šlifavimo diską uždėkite ant automatinio balansavimo įtaiso atraminės jungės (3). Šlifavimo diskas turi būti tolygiai prigludęs prie automatinio balansavimo įtaiso atraminės jungės.

WPB..., WEVB 1...:

Žr. B paveikslėlj 2 puslapyje.

- Ant suklio uždėkite atraminę jungę (14). Jungė tinkamai uždėta tada, kai jos ant suklio negalima pasukti.

- Šlifavimo diską uždėkite ant atraminės jungės (14). Šlifavimo diskas turi būti tolygiai prigludęs prie atraminės jungės.

7.3 „Quick“ sparčiojo tvirtinimo veržlės pritvirtinimas / nuėmimas (priklauso nuo įrangos)

„Quick“ sparčiojo tvirtinimo veržlės (1) pritvirtinimas:

Quick“ sparčiojo tvirtinimo veržlę (1) tvirtinkite tik prie įrankių su „Metabo Quick“ (sparčiojo nimo) sistema. Siuos įrankius atpažinsite iš ono suklio blokavimo mygtuko (4) su užrašu quick“.

Jei papildomas darbo įrankis priveržimo srityje storesnis kaip 7,1 mm, „Quick“ áiojo tvirtinimo veržlès naudoti negalima! Šiuo u naudokite dviskylę veržlę (15), tvirtinamą yliu raktu (16).

• Užblokuokite suklj (žr. 7.1 skyrių).
• „Quick“ sparčiojo tvirtinimo veržlę (1) ant suklio (2) uždėkite taip, kad dvi jos iškyšos būtų dviejuose suklio grioveliuose. Žr. paveikslėlj 2 puslapyje.
• „Quick“ sparčiojo tvirtinimo veržlę ranka priveržkite pagal laikrodžio rodyklę.
• „Quick“ sparčiojo tvirtinimo veržlę priveržkite šlifavimo diską stipriai sukdami pagal laikrodžio rodyklę.

„Quick“ sparčiojo tvirtinimo veržlės (1) nuėmimas:

Suklj raudonu „M-Quick“ suklio blokavimo mygtuku (4) galima stabdyti tik tada, jei ta „Quick“ sparčiojo tvirtinimo veržlė (1)!

• Išjungus įrankį, jis veikia iš inercijos.
• Visiškai prieš pat šlifavimo diskui sustojant, įspauskite raudoną „M-Quick“ suklio blokavimo mygtuką (4). „Quick“ sparčiojo tvirtinimo veržlė (1) pati atsisuka apie pusę sūkio, todėl ją galima nusukti nenaudojant papildomos jėgos ar įrankio.

7.4 Dviskylès veržlès pritvirtinimas / nuëmimas (priklauso nuo įrangos)

Dviskylès veržlès abi pusès nevienodos. Dviskylę veržlę ant suklio užsukite kaip aprašyta toliau.

Žr. C paveikslėlį 2 puslapyje.

- X) Jei naudojami ploni šlifavimo diskai: Dviskylės veržlės (15) antbriaunis nukreiptas į viršų, kad būtų galima tvirtai priveržti ploną šlifavimo diską.

Y) Jei naudojami stori šlifavimo diskai: Dviskylès veržlès (15) antbriaunis nukreiptas žemyn, kad dviskylę veržlę būtų galima tvirtai uždėti ant suklio.

- Užblokuokite suklį. Dviskylę veržlę (15) dviskyliu raktu (16) priveržkite pagal laikrodžio rodyklę.

Dviskylès veržlès nuèmimas:

- Užblokuokite suklį (žr. 7.1 skyrių). Dviskylę veržlę (15) dviskyliu raktu (16) nusukite prieš laikrodžio rodyklę.

8. Naudojimas

8.1 Sukimosi greičio nustatymas (priklauso nuo įrangos)

Rekomenduojamą sukimosi greitį nustatykite regulatoriumi (8). (Nedidelis skaičius = mažas sukimosi greitis; didelis skaičius = didelis sukimosi greitis)

Abrazyvinio pjovimo, rupiojo šlifavimo diskai, šlifavimo taurės, deimantiniai pjovimo diskai:

didelis sukimosi greitis

Sepečiai: vidutinis sukimosi greitis Šlifavimo diskai: nedidelis arba vidutinis sukimosi greitis

Nurodymas: poliravimo darbams rekomenduojame naudoti mūsų kampinius poliruoklius.

8.2 ljungimas / išjungimas

[rankj visada laikykite abiem rankomis.

Pirmiausia įrankį įjunkite, ir tik tada papildomą darbo įrankį priglauskite prie ruošinio.

Užtikrinkite, kad įrankis netyčia nejsijungtu: visada išjunkite įrankį, kai ketinate ištraukti ką iš elektros lizdo arba nutrūkus maitinimo ei.

A..., WBA..., WEA..., WEVA..., WEBA..., W...RT: jungus nuolatinio veikimo režimą, ūdęs iš rankų įrankis ir toliau veikia. Todėlį visada tvirtai laikykite abiem rankomis suėmę skirtose vietose, tvirtai stovėkite ir dirbkite kę dėmesį.

Pasirūpinkite, kad įrankis nepakeltų į orą ir nejsiurbtų dulkių arba drožlių. Išjungtą įrankį kite tik tada, kai variklis sustos.

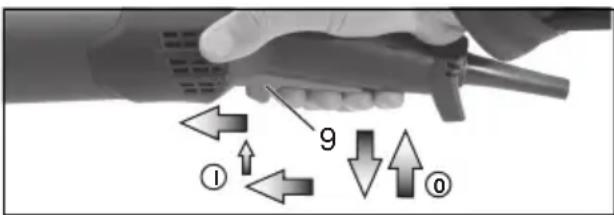

Irankiai su slankiuoju jungikliu:

0 5 1

LIETUVIŠKAILt

ljungimas: slankuji jungiklj (5) pastumkite i priekj. Kai norite jungti nuolatinio veikimo režimą, jungiklj tada palenkite žemyn, kad užsifiksuotų.

Išjungimas: spustelėkite slankiojo jungiklio (5) galą ir atleiskite.

Irankiai su neužsifiksuojančiu jungikliu (su automatinio išjungimo funkcija):

ljungimas: neužsifiksuojanti jungikli (11) pastumkite rodyklės kryptimi, o po to neužsifiksuojanti jungikli (11) paspauskite.

Išjungimas: atleiskite neužsifiksuojanti jungikli (11).

Irankiai su žymeniu W...RT: Momentinis jjungimas (su automatinio išjungimo funkcija):

① ⑨ ⑩

ljungimas: jungiklì (9) pastumkite i priekj, o paskui jungiklì (9) paspauskite aukstyn.

Išjungimas: atleiskite jungiklj (9).

Jrankiai su žymeniu W...RT: Nuolatinio veikimo režimo jjungimas (priklauso nuo įrangos)

9 ① ②

ljungimas: ijunkite įrankį, kaip aprašyta aukščiau. Dabar jungiklį (9) dar kartą pastumkite pirmyn ir priekineje padėtyje atleiskite, kad jungiklis (9) užsifiksuotų (nuolatinio veikimo režimas).

Išjungimas: juŋgiklj (9) paspauskite aukštyn ir atleiskite.

8.3 Naudojimo patarimai

Šlifavimas ir šveitimas švitriniu popieriumi:

Iranki ne per stipriai prispauskite ir vedžiokite paviršiumi pirmyn ir atgal, kad ruošinio paviršius per daug nejkaistų.

Rupusis šlifavimas: paviršių gerai nušlifuosite įrankį laikydami 30° - 40° kampu.

Abrazyvinis pjovimas:

Atlikdami abrazyvinio pjovimo darbus, irankj visada stumkite priešinga kryptimi, nei sukasi diskas (žr. paveikslėlj). Antraip nesuvaldytas irankis gali iššokti iš pjūvio vietos. Irankj stumkite vidutiniu, apdirbamai medžiaga tinkamu greičiu. Neperkreipkite, nespauskite, nemojuokite.

Darbas su vieliniais šepečiais: [rank] ne per stipriai prispauskite.

8.4 Prijungiama prie įrankio tvirtinimo diržo (priklausomai nuo įrangos)

Saugos instrukcijos, specialiai skirtos naudojimo aukštyje atvejams. Perskaitykite visus saugos ir kitus nurodymus. Nesilaikant saugos ir kitu nurodymu galima sunkiai susižaloti.

• Skirtas naudoti tik apmokytam personalui. Naudotojai turi būti apmokyti įrankių saugos ir įrankių naudojimo aukštyje srityse.
• Užtikrinkite, kad dirbant aukštyje įrankis visada būtų pritvirtintas įrankio saugos diržu. Naudokite tik tinkamus Metabo įrankių saugos diržus (maksimalus ilqis 2 m (6,5 pėdos), pakankama amortizacija). Didžiausias leistinas įrankio saugos diržo (fiksavimo diržo) kritimo aukštis neturi viršyti 2 m (6,5 pėdos). Naudokite tik atitinkamam įrankių tipui tinkamus įrankio saugos diržus, kurie atlaikytų bent įrankio svorį, įskaitant visus naudojamus priedus.
• Perskaitykite ir laikykitės įrankio saugos diržo naudojimo instrukcijų!
• Prieš kiekvieną naudojimą patikrinkite, ar įrankis (ypač tvirtinamoji āsa) ir įrankio saugos diržas nepažeisti ir ar jie tinkamai veikia (įskaitant medžiagą ir siūles). Nenaudokite įrankio ir įrankio saugos diržo, jei jie pažeisti arba netinkamai veikia.
• Netvirtinkite įrankio saugos diržo prie kūno. Pritvirtinkite įrankio saugos dirža prie tvirto tvirtinimo taško, kuris gali atlaikyti krintančio įrankio sukeliamas jėgas.
• Sumušimų, įpjovimų ar įsipainiojimo pavojus. Nenaudokite įrankio saugos diržo greta judančių dalių, mechanizmų ar veikiančių mašinų.
• Nedarykite įrankio saugos diržo jungties pakeitimų ir nenaudokite jo kitais tikslais, nei aprašyta šioje naudojimo instrukcijoje.
• Pritvirtinkite įrankį karabinu tik prie įrankio saugos diržo. Netvirtinkite įrankio prie įrankio saugos diržo kilpa ar mazgu. Tvirtinimui nenaudokite lynų arba virvių. Naudokite tik karabinus su dvipuse užrakinimo sistema. Nenaudokite karabinų su paprastu fiksuojamu užraktu.
• Pritvirtinkite įrankio saugos diržą taip, jog krentantis įrankis kristų tolyn nuo naudotojo. Nukritę įrankiai siūbuos ant įrankio saugos diržo, todėl naudotojas gali susižaloti arba prarasti pusiausvyra.
• Niekada prie jrankio saugos diržo nepritvirtinkite daugiau nei vieno jrankio.
• Norėdami pritvirtinti įrankio saugos diržą prie įrankio, naudokite tik specialiai tam skirtas tvirtinimo vietas (tvirtinamoji āsa (10)). NIEKADA nemodifikuokite įrankio tam, kad padarytumėte tvirtinimo tašką.
• Netvirtinkite įrankio saugos diržo prie įrankio tokiu būdu, dėl kurio nebeužtikrinamas tinkamas saugos įrenginių, jungiklių ar užraktų veikimas.

• [rankio saugos dirža laikykite atokiau nuo priedų.

• Apsaugokite įrankio tvirtinimo diržą nuo skrendančių kibirkščių ir drožlių.

• Saugokite įrankio saugos diržą nuo aštrių briaunų, ašmenu, drožlių ir pan. Neužminkite mašinos ar įrankio saugos diržo.
• Nenaudokite įrankių saūgos diržų ar tvirtinimo detalių tam, kad padidintumėte įrankio sverto petį.
• [sitikinkite, kad kritimo zonoje yra pakankamai vietos. Kritimo zonoje neturi kilti pavojus jokiam asmeniui.
• Po kritimo pakeiskite lyną ir patikrinkite, ar mašina nepažeista. Jei įrankis nukrito, išmokytas specialistas kaskart turi patikrintį, ar įrankis neapgadintas, ir prireikus jį sutaisyti.
• Nebandykite gaudyti krentančios mašinos. Tai gali lemti sužalojimus.

8.5 Reduktoriaus korpuso pasukimas

Žr. E paveikslėlj 3 puslapyje.

• Ištraukite tinklo kištuka.
• Išsukite svirties (17) tvirtinimo varžtą (a). Nuimkite varžtą, svirtį (su jos metaline detale) ir pasidėkite.
• Išsukite 4 reduktoriaus korpuso varžtus (b). DĖMESIO! Reduktoriaus korpuso nenuimkite!
• Reduktoriaus korpusa i norimą padėti pasukite jo nenuimdami.
• 4 reduktoriaus korpuso varžtus (b) jsukite i esamas sriegio vijas! Priveržimo momentas = 3,0 Nm +/- 0,3 Nm.
• Svirti i jai skirtą vietą spaudžiančią spyruoklę pastumkite i šalj, vėl įdėkite svirti (17) (su jos metaline detale) ir prisukite tvirtinimo varžtu (a). Priveržimo momentas = 5,0 Nm +/- 0,5 Nm. Patikrinkite, ar svirtis tinkamai veikia: ją turi veikti spyruoklės jėga.

9. Valymas

Apdirbant medžiagas, elektrinio įrankio viduje gali nusėsti jų dalelių. Dėl to elektrinis įrankis blogiau aušinamas. Dėl laidžių sankaupų gali pablogėti elektrinio įrankio apsauginė izoliacija ir kilti su elektra susijusių pavojų.

Elektrinj įrankį reguliariai, dažnai ir kruopščiai išvalykite išsiurbdami arba prapūsdami sausu oru pro visas priekines ir galines vėdinimo angas. Elektrinj įrankį prieš tai atjunkite nuo energijos tiekimo šaltinio ir būkite su apsauginiais akiniais bei kauke nuo dulkių.

10. Trikčių šalinimas

Irankiai su VTC, TC, VC elektroniniais jtaisais:

Elektroninių įtaisų signalo indikatorius (7) šviečia, o sukimosi greitis su apkrova mažėja (ne W...RT). Per didelė įrankio apkrova! Leiskite įrankiui veikti tuščiaja eiga, kol elektroninių įtaisų signalo indikatorius užges.

Irankis neveikia.Elektroninių įtaisų signalo indikatorius (7) (priklauso nuo įrangos) mirksi. Suveikė paleidimo saugiklis. Įkišus i elektros lizdą įjungto įrankio tinklo kištuką arba atnaujinus nutrūkusios maitinimo įtampos tiekimą, įrankis nejsijungia. Išjunkite ir vėl įjunkite įrankį.

11. Priedai

Naudokite tik originalius „Metabo“ priedus. Žr. 5 puslapij.

Naudokite tik tokius priedus, kurie atitinka šioje naudojimo instrukcijoje pateiktus reikalavimus ir specifikacijas.

A Apsauginio gaubto pjovimo darbams fiksatorius / apsauginis gaubtas abrazyvinio pjovimo darbams

Naudojamas dirbant su pjovimo diskais ir deimantiniais pjovimo diskais. Pritaisius apsauginio gaubto abrazyvinio pjovimo darbams fiksatorių, apsauginį gaubtą galima naudoti abrazyvinio pjovimo darbams.

B Siurbiamasis apsauginis gaubtas abrazyvinio pjovimo darbams

Naudojamas pjaustant akmens plokštes deimantiniais pjovimo diskais. Su atvamzdžiu, skirtu akmens dulkėms tinkamu siurbimo įrenginiu susiurbti.

C Siurbiamasis apsauginis gaubtas paviršių šlifavimo darbams

Skirtas betonui, išlyginamajam sluoksniiui, medienai ir plastikams šlifuoti taurės formos deimantiniais diskais arba pluoštiniais diskais ir tinkamomis šlifavimo lėkštelėmis. Su atvamzdžiu, skirtu akmens, medienos ir plastikų dulkėms tinkamu siurbimo įrenginiu susiurbti. Netinka kibirkštims susiurbti ar metalams šlifuoti.

D Dulkių filtras

Filtras smulkiomis akutėmis neleidžia stambiems nešvarumams patekti į variklio korpusą. Reikia reguliariai nuimti ir išvalyti.

E Rankų apsaugas

Naudojamas dirbant su atraminėmis lėkštelėmis, šlifavimo lėkštelėmis, vieliniais šepečiais ir deimantinėmis gręžimo karūnomis plytelėms gręžti.

Rankų apsaugą pritvirtinkite po šonine papildoma rankena.

F | keletą padėčių nustatoma papildomos rankenos apkaba

Leidžia rankeną nustatyti i įvairias padėtis.

G Papildoma rankena su apkaba

Visą priedų sąrašą rasite adresu www.metabo.com arba kataloge.

12. Taisymas

Elektrinius įrankius gali taisyti tik kvalifikuotas elektrikas!

Pažeidus jungiamaji laidą, jì reikia pakeisti specialiu jungiamuoju laidu.

Jei „Metabo“ elektrini įrankį reikia pataisyti, susisiekite su „Metabo“ klientų aptarnavimo centru. Adresus rasite internetiniame puslapyje www.metabo.com.

LIETUVIŠKAILt

Atsarginių dalių sąrašus galite atsisiųsti iš www.metabo.com.

13. Aplinkos apsauga

Susidarančiose šlifavimo dulkėse gali būti kenksmingų medžiagų, todėl tinkamai jas pašalinkite.

Vadovaukitės šalyje galiojančiomis aplinkai žalos nedarančio šalinimo ir nebenaudojamų įrankių, pakuočių bei priedų perdirbimo taisyklėmis.

Tik ES šalims: neišmeskite elektrinių įrankių su buitinėmis atliekomis! Pagal Europos direktyva 2012/19/ES dėl elektros ir elektroninės įrangos atliekų ir šios direktyvos įgyvendi-nimą nacionalinėje teisėje, panaudoti elektriniai įrankiai turi būti surenkami atskirai ir atiduodami perdirbti nedarant žalos aplinkai.

14. Techninės specifikacijos

Specifikacijų paaiškinimai pateikti 4 puslapyje.

Tobulėjant technologijoms, prietaiso dalys ar specifikacijos gali keistis.

t_max,1 = papildomo darbo įrankio maks. leidžiamasis storis priveržimo srityje naudojant dviskylę veržlę (15)

t_max,2 = papildomo darbo jrankio maks. leidžiamasis storis priveržimo srityje naudojant „Quick“ sparčiojo tvirtinimo veržlę (1)

t_max,3 = rupiojo šlifavimo diskas / pjovimo diskas: papildomo darbo įrankio maks. leidžiamasis storis

M = suklio sriegis

I = šlifavimo suklio ilgis

n^* = sukimosi greitis tuščiaja eiga (didžiausiasis sukimosi greitis)

n_V^*= sukimosi greitis tuščiaja eiga (nustatomas)

P_1 = vardinė naudojamoji galia

P_2 = atiduodamoji galia

m̄ = svoris be maitinimo laido

Išmatuotosios vertės nustatytos pagal EN 60745 standartą.

□ lrankio apsaugos klasė – II

\~ kintamoji srové

* jrankiai su žymeniu WE... : Dėl didelės energijos aukšto dažnio trukdžių sukimosi greitis gali svyruoti. Kai trukdžiai susilpnėja, sukimosi greitis nebesvyruoja.

Nurodytos techninės specifikacijos gali keistis (pagal galiojančius standartus).

Emisijos vertės Sios vertės leidž

Sios vertės leidžia įvertinti elektrinio įrankio emisijas ir palyginti įvairius elektrinius įrankius.

Faktinis poveikis gali būti didesnis arba mažesnis: tai priklauso nuo naudojimo sąlygų, elektrinio įrankio arba papildomų darbo įrankių būklės.

Vertindami vertes taip pat atsižvelkite į darbo pertraukas ir laikotarpius, kai įrankio apkrova

mažesnė. Remdamiesi apskaičiuotomis taršos reikšmėmis, nustatykite reikiamas apsaugos priemones ir organizacinius etapus.

Bendra vibracijos reikšmė (triju krypčių vektorių suma) nustatyta pagal EN 60745:

a_h,SG = spinduliujamosios vibracijos vertė (šlifuojant paviršius)

a_h, DS = spinduliujamosios vibracijos vertė (šlifuojant su šlifavimo lėkštele)

a_h,P = spinduliujamosios vibracijos vertė (poliruojant)

K_h,SG/DS/P = neapibrežtis (vibracijos)

Iprastai skleidžiamas A svertinis triukšmo lygis:

L_pA = garso slegio lygis

L_WA^p = garso galios lygis

K_pA, K_WA = neapibrėžtis (garso lygis)

Naudojant įrankį, triukšmo lygis gali viršyti 80 dB(A).

Naudokite ausų apsaugą!
