Produkto tipas	Elektrinis siurblys pūstuvas smulkintuvas
Prekės ženklas	IKRA mogatec
Modelis	IBV 2800 E
Nominali įtampa	230-240 V~
Dažnis	50 Hz
Nominali galia	2800 W
Tuščiosios eigos greitis	8 000 - 14 000 aps/min
Maksimalus pūtimo greitis	275 km/h
Maksimalus oro srautas	13 m³/min
Surinkimo maišo tūris	45 L
Grynasis svoris	3,3 kg
Apsaugos klasė	II
Garso slėgio lygis	86,6 dB(A) (K=3 dB(A))
Garantuotas garso galios lygis	100 dB(A)
Vibracija (ranka-žastis)	0,815 m/s² (K=1,5 m/s²)
Funkcijos	Pūtimas, siurbimas, smulkinimas (santykis 10:1)
Saugumas	Variklio išjungimas, diferencinis jungiklis 30 mA, apsauga nuo pakartotinio paleidimo
Priežiūra	Valymas po naudojimo, laikymas sausoje vietoje, varžtų patikrinimas
Atsarginės dalys	Surinkimo maišas (Art. 74200172), maitinimo laidas, originalios dalys
Garantija	24 mėnesiai (12 mėnesių profesiniam naudojimui)
Vadovo prieinamumas	Nemokamas atsisiuntimas iš notice-facile.com

Dažnai užduodami klausimai - IBV 2800 E IKRA mogatec

Kaip paleisti siurblį pūstuvą IBV 2800 E?

Prieš paleisdami įsitikinkite, kad žarna yra tinkamai sumontuota. Nustatykite pasirinkimo svirtį į norimą funkciją (pūtimas arba siurbimas), tada paspauskite įjungimo/išjungimo jungiklį. Naudokite greičio reguliatorių (nuo 1 iki Max) galiai reguliuoti.

Kaip perjungti iš pūtimo režimo į siurbimo režimą?

Naudokite pasirinkimo svirtį, esančią prietaiso šone, režimui pasirinkti. Įsitikinkite, kad svirtis nėra užblokuota šiukšlių. Pūtimo režimas naudojamas lapams sukrauti, siurbimo režimas – jiems surinkti su smulkinimu.

Ką daryti, jei prietaisas neužsiveda?

Patikrinkite, ar jungiklis yra padėtyje 'I', ar maitinimo laidas yra prijungtas, ir ar diferencinis jungiklis ar saugiklis neišjungtas. Jei problema išlieka, kreipkitės į įgaliotąjį techninės priežiūros centrą.

Kaip valyti ir prižiūrėti prietaisą?

Po kiekvieno naudojimo atjunkite prietaisą ir ištuštinkite surinkimo maišą. Išvalykite šiukšles iš žarnų vidaus. Nenaudokite agresyvių valymo priemonių. Reguliariai tikrinkite varžtų priveržimą ir laido būklę.

Ar galiu naudoti prietaisą lietingu oru?

Ne, prietaisas neturi būti veikiamas drėgmės. Naudokite jį tik sausu oru ir laikykite sausoje vietoje. Vanduo padidina elektros smūgio riziką.

Ar surinkimo maišą lengva ištuštinti?

Taip, 45 L maišas išimamas paspaudus fiksatorių. Jį lengva ištuštinti. Norėdami optimaliai smulkinti, naudokite siurbimo režimą: lapai sumažinami iki 10 kartų jų tūrio.

Kokios yra pagrindinės saugumo priemonės?

Visada dėvėkite apsauginius akinius ir antgarso ausines. Laikykite žmones ir gyvūnus daugiau nei 5 metrų atstumu. Niekada nenukreipkite vamzdžio į žmones. Visada atjunkite prieš valydami arba užsikimšimo atveju.

Kaip pakeisti maitinimo laidą?

Laido keitimą turi atlikti gamintojas, įgaliotas technikas arba specializuota dirbtuvė, kad būtų užtikrinta elektros sauga. Nemėginkite to padaryti patys.

Ką daryti užsikimšimo ar pjaustymo rato užstrigimo atveju?

Nedelsdami atjunkite prietaisą. Pašalinkite matomas šiukšles. Jei ratas lieka užstrigęs, neforsuokite. Palikite prietaisą patikrinti įgaliotam techninės priežiūros centrui.

Kaip utilizuoti prietaisą pasibaigus jo tarnavimo laikui?

Neišmeskite prietaiso kartu su buitinėmis atliekomis. Pagal DEEE direktyvą, pristatykite jį į elektros prietaisų perdirbimo centrą. Pakuotės ir priedai taip pat turi būti perdirbti.

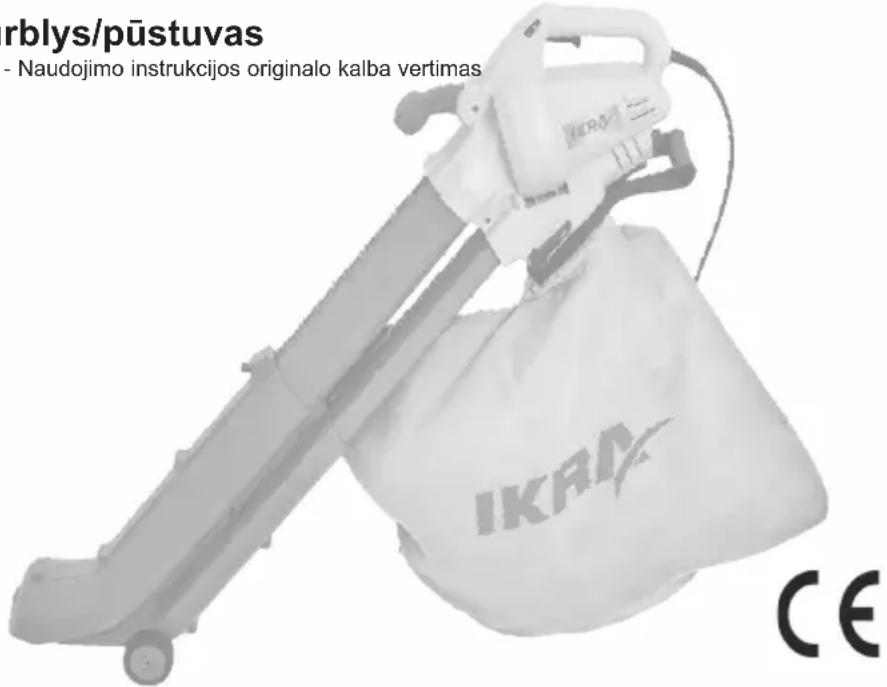

NAUDOJIMO INSTRUKCIJA IBV 2800 E IKRA mogatec

Elektrinis lapų siurblys/pūstuvas

Naudojimo instrukcija - Naudojimo instrukcijos originalo kalba vertimas

LT Prieš naudodami jranga, perskaitykite naudojimo instrukciją!

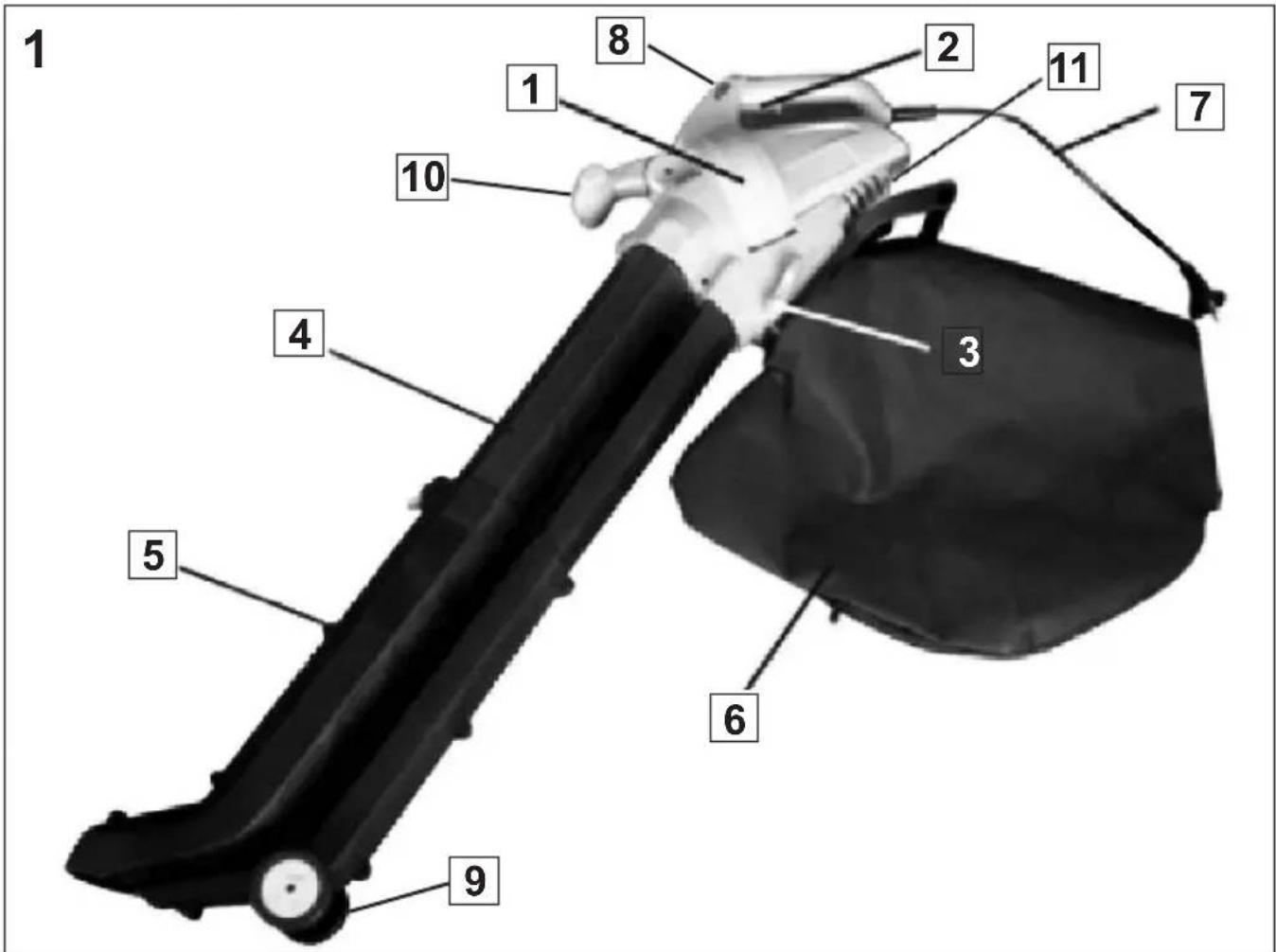

1 Variklio korpusas
2 Paleidiklis
3 Pūtimo / siurbimo režimo perjungimo mygtukas
4 Viršutinis vamzdis
5 Apatinis vamzdis
6 Surinkimo maišas
7 Maitinimo laidas ir kištukas
8 Greičio reguliatorius
9 Ratukas
10 Priekinė rankena
11 Laido laikiklis

Elektrinis lapų siurblys/pūstuvas

LIETUVIŲ K.

TURINYSPuslapis

llustracijos 1 - 5

Saugos ženklai ir kiti tarptautiniai ženklai LT-2

Paskirtis LT-3

Saugos informacija LT-4

• Darbo zona LT-4
• Elektros sauga LT-4
• Asmens sauga LT-4
• Elektrinio įrankio naudojimas ir tvarkymas LT-4
  • Techninė priežiūra LT-5
• Papildomos pūstuvo-siurblio saugos taisyklės LT-5
• Ištraukite kištuką iš kištukinio LT-7

Išpakavimas LT-7

Pūstuvo-siurblio paruošimas prieš naudojimą LT-7

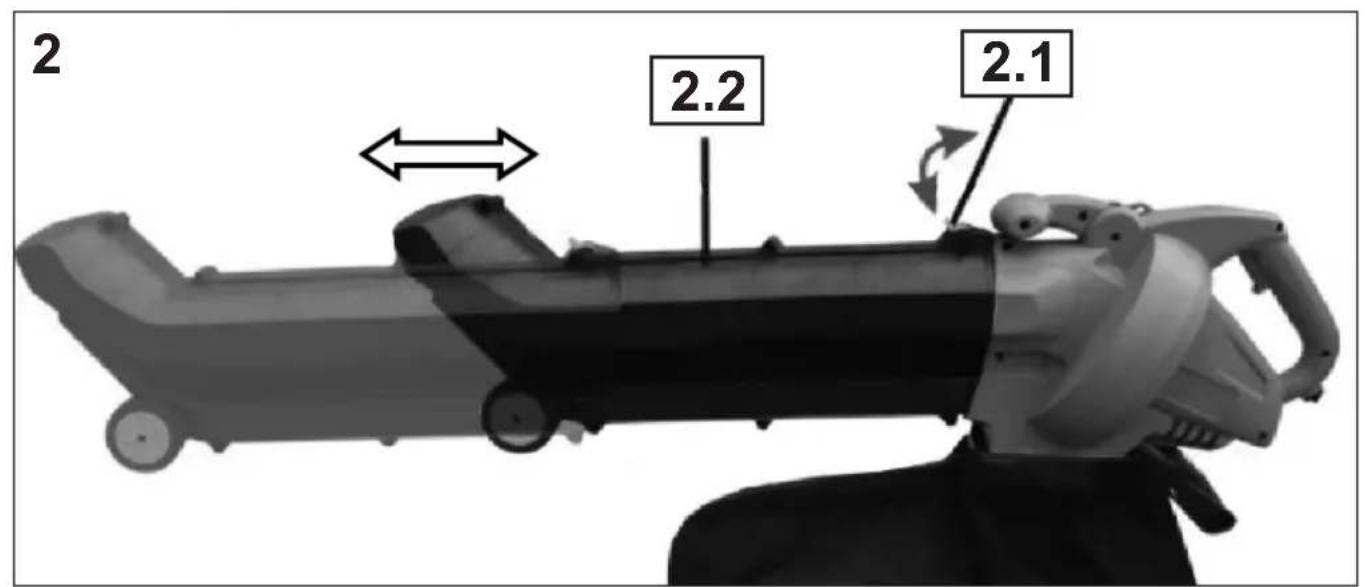

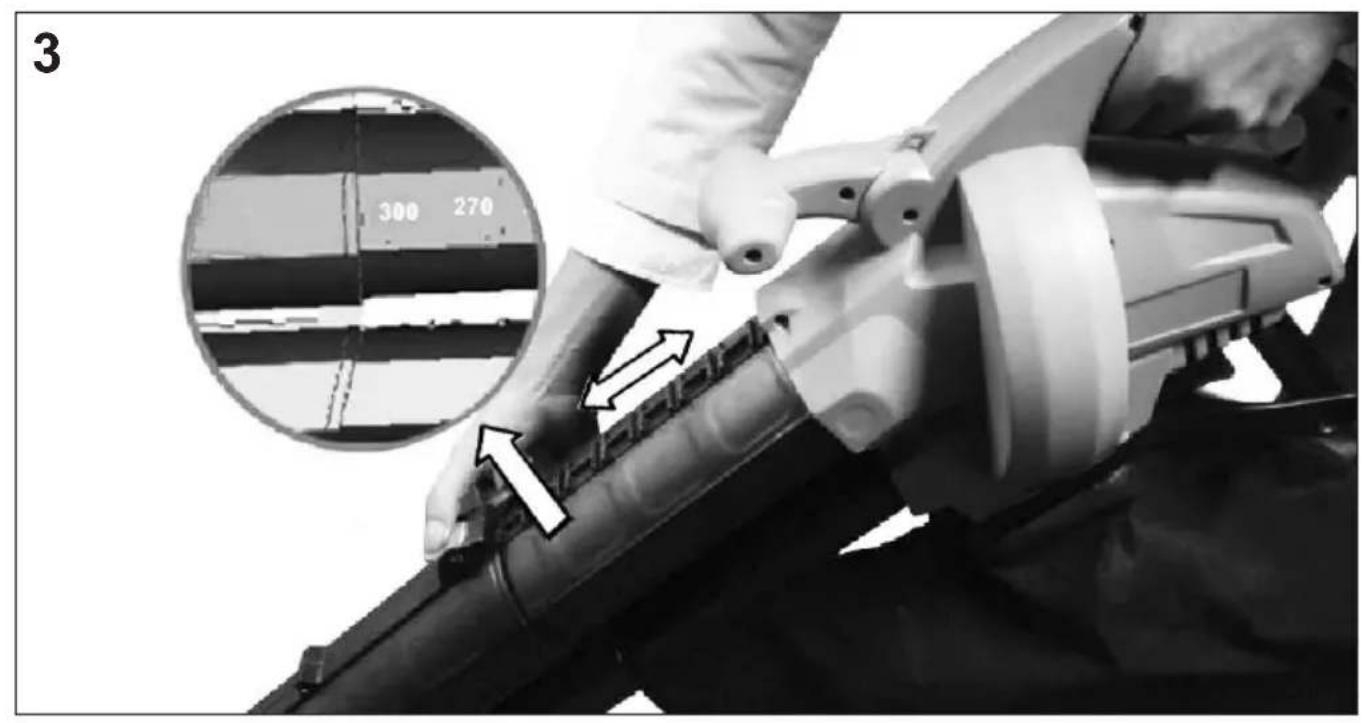

• Surinkimas LT-7

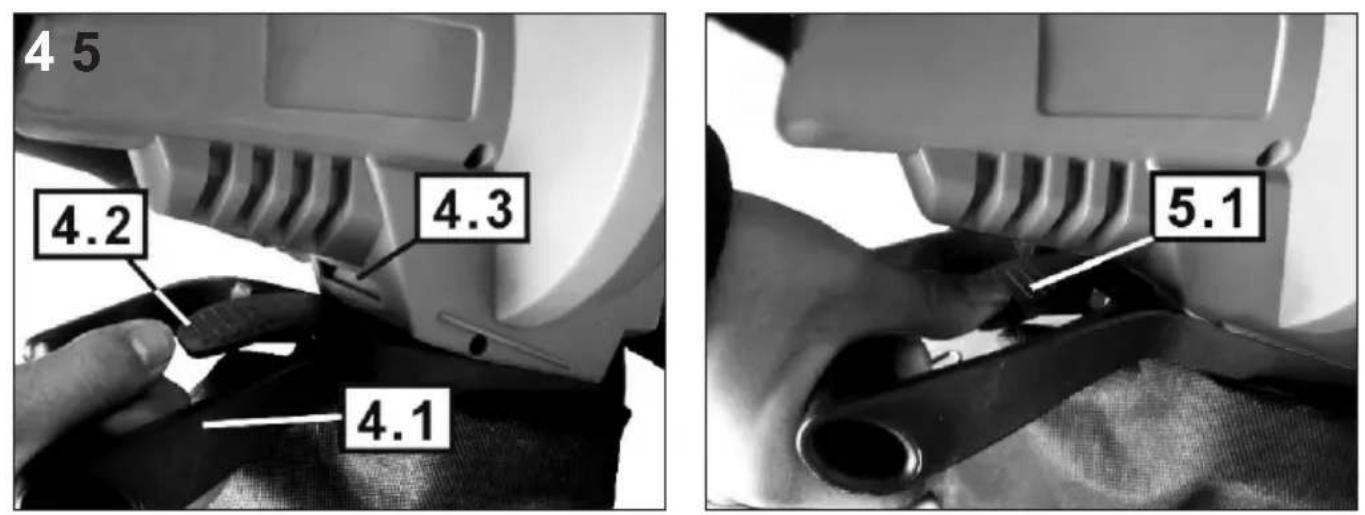

• Atlieku surinkimo maišo uždėjimas LT-7

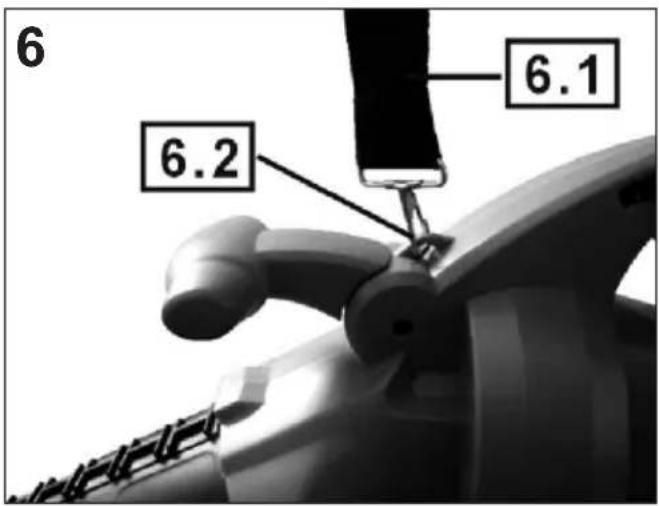

• Peties diržo tvirtinimas LT-7
• Prieš pradedant darbą LT-7

Veikimas LT-8

• Siurblio-pūstuvo jjungimas LT-8
• Siurblio-pūstuvo išjungimas LT-8
• Siurblio-pūstuvo naudojimas LT-8
• Pūstuvas LT-8
• Siurblys LT-8

Valymas ir saugojimas LT-8

Maitinimo kabelio priežiūra LT-8

Trikčių šalinimas LT-8

Remonto darbai LT-9

Atlieku šalinimas ir aplinkos apsauga LT-9

Atsarginės dalys LT-9

Garantija LT-9

Techninės specifikacijos LT-10

EC atitikties deklaracija LT-10

Techninis aptarnavimas

Saugos ženklai ir kiti tarptautiniai ženklai

Naudojimo instrukcijoje aprašomi ant šios įrangos naudojami saugos ir kiti tarptautiniai ženklai ir piktogramos. Būtina perskaityti visas pastabas apie saugą prieš pradedant naudoti įrankį. Jeigu lapų pūstuvo-siurblio nenaudosite tinkamai, kyla gaisro, elektros smūgio, smulkinimo dalių arba įrankio gedimo rizika.

Išsaugokite šią naudojimo instrukciją ateities peržiūroms!

ŽENKLAS	REIKŠMĖ
	SPĖJIMO ŽENKLASNurodomas pavojus, įspėjimas arba reikalavimas atkreipti ypatingą dėmesį. Gali būti naudojami ir kartu su kitais ženklais bei piktogramomis.
	PRIEŠ ATLIKDAMI BET KOKIUS REMONTO DARBUS IŠTRAUKITE KIŠTUKĄ IŠ ELEKTROS LIZDO!Jeigu laidas yra pažeistas, nedelsiant ištraukite kištuką iš elektros lizdo ir pakeiskite laidą!
	NAUDOJIMAS IR SAUGOJIMASNenaudokite įrankio, esant drėgnoms oro sąlygoms, ir saugokite sausose patalpose.
	DĖVĖKITE AKIŲ IR AUSŲ APSAUGASĮSPĖJIMAS. Išsviesti objektai ir didelis triukšmas gali lemti sunkų akių sužalojimą ir stipriai paveikti klausą. Naudodami įrangą, dėvėkite akių ir ausų apsaugas.
	UŽTIKRINKITE, KAD ŠALIA NEBŪTŲ PAŠALINIŲ ASMENŲĮSPĖJIMAS. Pasirūpinkite, kad įrankio naudojimo metu šalia nebūtų pašalinių asmenų (saugus atstumas: 5 m). tai yra itin svarbu, kalbant apie vaikus ir gyvūnus.
	PERSKAITYKITE NAUDOJIMO INSTRUKCIJA Nesilaikant šioje naudojimo instrukcijoje pateiktų saugos ir naudojimo nurodymų, kyla sunkaus susižalojimo ir/arba kitų asmenų sužalojimo rizika. Prieš įjungdami ir naudodami įrankį perskaitykite naudojimo instrukciją.
	ĮSPĖJIMAS!Besisukančios dalys! Kai įrankis veikia, saugokite rankas ir kojas atokiau nuo įrankio angų!ĮSPĖJIMAS!Pavojinga padavimo angą. Kai įrankis veikia, saugokite rankas ir kojas atokiau nuo įrankio angų!
	DĖMESIO: APLINKOS APSAUGA!Šio įrankio negalima šalinti kartu su įprastomis/buitinėmis atliekomis. Pristatykite tik į paskirtą surinkimo punktą.Il apsaugos klasė.
	Patvirtina elektrinio įrankio atitiktį Europos Bendrijos Direktyvoms.
	Garantuotas garso galios lygis LWA 100 dB(A).

Paskirtis

Lapų siurblys yra skirtas tik šiems darbams atlikti:

1. Kaip lapų siurblys sausiems lapams susiurbti.
2. Kaip pūstuvas, skirtas surinkti sausus lapus arba pašalinti juos iš sunkiai prieinamų vietų (pvz., po automobiliais).

Naudojant siurbimo veiksenos režimą, įrankis taip pat veikia kaip smulkintuvas, kai lapų tūris sumažinamas santykiu 10:1, todėl lapų surinkimo maiše lapų telpa daugiau ir jie paruošiami galima kompostavimui.

Naudojant įrankį ne pagal šioje instrukcijoje numatytą paskirtį, galima jį sugadinti bei naudotojui kyla susižalojimo rizika.

Visada laikykitės saugos nurodymų, kad išsaugotumėte garantijos galiojimą ir užtikrintumėte įrankio saugą.

Likutinė rizika

Likutinė rizika visada išlieka, net jeigu įrankis yra naudojamas tinkamai. Gali iškilti šių pavojų susiju- sių su įrankio konstrukcija ir dizainu:

1. Jeigu nenaudojama tinkama apsauginė kaukė nuo dulkių, kyla plaučių pažeidimo rizika.
2. Jeigu nenaudojama tinkama ausų apsauga, kyla klausos pažeidimo rizika.
3. Jeigu įrankis naudojamas labai ilgai arba yra netinkamai naudojamas ir prižiūrimas, kyla pavojus sveikatai dėl vibracijų, kurios paveikia naudotojo rankas.

Saugos informacija

İSPĖJIMAS. Perskaitykite ir supraskite visus naudojimo instrukcijoje pateiktus nurodymus. Nesilaikant visų žemiau išvardintų nurodymų, kyla elektros smūgio, gaisro ir/arba sunkaus sužalojimo rizika. Visuose žemiau pateiktuo-se įspėjimuose vartojamas terminas „elektrinis įrankis“ reiškia ir elektrinius įrankius (su laidu į kištukinį lizdą) ir akumuliatorinius įrankius (be laido į kištukinį lizdą).

Išsaugokite šią instrukciją

Darbo zona

• Užtikrinkite, kad darbo zona būtų švari, tvarkinga ir gerai apšviesta. Dėl netvarkos ir prastai apšviestos darbo vietos gali įvykti nelaimingas atsitikimas.
• Nenaudokite elektrinio įrankio potencialiai sprogioje aplinkoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai įrankiai sukelia kibirkštis, kurios gali uždegti dulkes arba garus.
• Naudodami elektrinį įrankį, užtikrinkite, kad vaikai ir kiti asmenys būtų atokiau darbo zonos. Dėl trumpalaikio neatidumo naudotojas gali nesuvaldyti įrankio.

Elektros sauga

• Elektrinio įrankio kištukas turi būti prijung-tas prie elektros lizdo. Kištuko negalima modifikuoti. Nenaudokite adapterių su įrankiais, turinčiais apsauginį įžeminimą. Nemodifikuoti kištukai ir elektros lizdai sumažina elektros smūgio riziką.
• Venkite fizinio kontakto su jžemintais paviršiais, tokiais kaip vamzdžiai, šildytuvai, orkaitės ir šaldytuvai. Jeigu kūnas yra jže-mintas, kyla didesnė elektros smūgio rizika.
• Saugokite įrankį nuo lietaus ir drėgmės. Į elektrinį įrankį patekus vandens, kyla elektros smūgio rizika.
• Su įrankio kabeliu elkitės atsargiai. Neneškite įrankio suėmę už kabelio, norėdami ištraukti kištuką iš lizdo, netraukite už kabelio. Saugokite kabelį ir judančias įrankio dalis nuo šilumos šaltinių, tepaluotų ir aštrių kraštų. Dėl pažeistų arba susisukusių kabelių kyla elektros smūgio rizika.
• Naudojant elektrinį įrankį lauke, naudokite tinkamo ilgio ilgiklj, kuris yra pritaikytas naudojimui lauko sąlygomis. Naudojant ilgi-

klj, kuris yra pritaikytas naudojimui lauko sąlygomis, sumažinama elektros smūgio rizika.

Asmens sauga

• Visada ką nors darydami su elektriniu įrankiu būkite atidūs ir atsargūs. Nenaudokite įrankio, jeigu esate pavargę arba apsvaigę nuo vaistų, narkotinių medžiagų ar alkoholio. Naudojant elektrinį įrankį, net ir trumpalaikis neatidumas gali lemti sunkų sužalojimą.
• Naudokite saugos priemones. Visada dévèkite apsauginius akinius. Saugos įranga, pvz., kaukė nuo dulkių, neslystantys batai, šalmas arba ausinės sumažina susižalojimo riziką.
• Užtikrinkite, kad įrankis nesuveiktų atsitik-tinai. Įjungdami kištuką į elektros lizdą, įsiti-kinkite, kad įrankis yra išjungtas. Jeigu nešate įrankį, laikydami pirštą prie jjungimo/išjungimo mygtuko, arba prijungiate įrankį prie elektros lizdo, kai įrankio jungiklis yra padėtyje „ON“, gali įvykti nelaimingas atsitikimas.
• Prieš jjungdami įrankį, patraukite reguliavimo įrankius, veržliarakčius ir pan. Veržliaraktis ar bet koks kitas įrankis, kuris yra elektrinio įrankio viduje arba ant besisukančių dalių, gali sužaloti.
• Venkite nejprastų padėčių. Visada stovėkite tvirtai ir išlaikykite pusiausvyrą. Netikėtose situacijose galėsite lengviau suvaldyti elektrinį įrankį.
• Dévěkite tinkamus drabužius. Nedévěkite laisvų drabužių ar papuošalų. Saugokite plau-kus, rūbus ir pirštines atokiau nuo visų judan-čių dalių. Judančios dalys gali įtraukti laisvus rūbus, papuošalus ar ilgus plaukus.
• Jeigu yra numatyta dulkių ištraukimo/ surinkimo įranga, užtikrinkite, kad ji būtų tinkamai prijungta ir naudojama. Naudojant dulkių ištraukimo įrangą, sumažinama dulkių keliama rizika.

Elektrinio įrankio naudojimas ir tvarkymas

• Nenaudokite įrankio ilgą laiką be pertraukų. Visada naudokite tik tą įrankį, kuris yra skirtas konkrečiam darbui atlikti. Naudojant elektrinį įrankį pagal nustatytas eksploatacines savybes, užtikrinamas darbo efektyvumas ir saugumas.

• Nenaudokite elektrinio įrankio, jeigu sugedo jo jungiklis. Elektrinis įrankis, kurio negalima jjungti/išjungti, yra pavojingas ir turi būti suremontuotas.

• Prieš reguliuodami įrankį, keisdami priedus arba padėdami įrankį į šalį, ištraukite kištuką iš lizdo ir/arba išimkite bateriją. Tokia at-sargumo priemonė leidžia užtikrinti, kad įrankis nebus jjungtas atsitiktinai.

• Nenaudoamus elektrinius įrankius saugokite atokiau nuo vaikų. Neleiskite kitiems asmenims naudoti elektrinio įrankio, jeigu jie nėra susipažinę su įrankiu arba šia naudojimo instrukcija. Elektriniai įrankiai kelia pavojų, jeigu juos naudoja nepatyrę asmenys.
• Kruopščiai atlikite elektrinio įrankio techninę priežiūrą. Patikrinkite, ar judančios dalys veikia tinkamai ir nėra užstrigusios/užsikirtusios; ar dalys nėra sulūžusios arba kitaip pažeistos, kas gali paveikti elektrinio įrankio veikimą. Prieš naudojant įrankį, reikia pakeisti sugedusias dalis. Nemaža dalis nelaimingų atsitikimų nutinka dėl prastos elektrinio įrankio techninės priežiūros.
• Elektrinius įrankius, priedus, papildomus įrankius ir t.t. naudokite, laikydamiesi šių nurodymų ir tokiu būdu, koks yra aprašytas atitinkamo įrankio naudojimo instrukcijoje. Būtina atsižvelgti ir į darbo sąlygas bei darbo, kurį reikia atlikti, pobūdį. Naudojant elektrinius įrankius ne pagal konkrečiam įrankiui numatytą paskirtį gali kilti pavojingų situacijų.

Techninė priežiūra

- Elektrinio įrankio techninės priežiūros darbus turi atlikti tik kvalifikuotas specialistas naudodamas tik identiškas atsargines dalis. Taip užtikrinsite elektrinio įrankio saugų naudojimą.

Papildomos pūstuvo-siurblio saugos taisyklės

• Naudodami įrankį visada dévėkite tinkamą aprangą, kad išvengtumėte veido, akių, rankų, kojų, galvos sužalojimų ir klausos pakenkimų. Naudokite apsauginius akinius arba veido kau-kę, ilgaaulius arba tvirtus batus, ilgas kelnes, darbines pirštines, kietą kepurę ir ausų kištukus.
• Irankio nejjunkite, kai jis yra apverstas arba néra tinkamoje naudojimo padétyje.
• Jeigu jrankio nenaudojate, kai paliekate be priežiūros, valote, pernešate iš vienos vietos į kitą arba ilgiklis yra susipainiojęs arba pažeistas, išjunkite variklj ir ištraukite kištuką.

• Nenaudokite įrankio, kai šalia yra kitų asmenų, visų pirma vaikų ir gyvūnų. Jiems prisiartinus, išjunkite įrankį. Naudodami įrankį, išlaikykite saugų, mažiausiai 5 m atstumą nuo kitų asmenų.

• Niekada nenukreipkite pūstuvo vamzdžio į kitus asmenis arba gyvūnus. Niekada nepūskite šiukšlių ta kryptimi, kur yra kitų asmenų arba gyvūnų. Naudotojas yra atsakingas už nelaimingus atsitikimus arba pavojų, sukeltą kitiems asmenims, bei žalą jų turtui.

• Nelieskite kištuko arba įrankio šlapiomis rankomis ir nenaudokite įrankio, kai lyja.
• Naudokite tik lauko sąlygoms pritaikytus ir atitinkamai paženklintus ilgiklius. Saugokite ilgiklj nuo šilumos, alyvos ir aštrių kampų.
• Užtikrinkite, kad ilgiklis būtų pritvirtintas taip, kad įrankio naudojimo metu kištukas neišsitrauktų iš elektros lizdo.
• Užtikrinkite, kad oro įsiurbimo angose ir pūstuvo vamzdyje nebūtu dulkių, pūkų, plaukų ir kitos medžiagos, kuri gali slopinti oro srautą.
• Naudodami įrankį išlaikykite pusiausvyrą ir stabilią padėti.
• Nejjunkite įrankio uždarose arba prastai vė-dinamose patalpose arba tokios vietose, kur yra degių ir/arba sprogių medžiagų, tokių kaip skysčiai, dujos ir milteliai.
• Nesiblaškykite ir visada dėmesį sutelkite į tai, ką darote. Vadovaukitės sveiku protu. Nieka-da nenaudokite įrankio, jeigu esate paverɡę, sergate arba esate apsvaigę nuo alkoholio ar narkotikų.
• Nenaudokite įrankio, jeigu esate nesusiriše ilgų plaukų arba esate su neprigludusiais papuošalais. Ilgus plaukus susiriškite, kabančius ir neprigludusius papuošalus nusiimkite.
• Neleiskite, kad i pūstuvą-siurblį patektų bet kokios degančios arba rusenančios medžiagos, tokios kaip pelenai, nuorūkos ir pan.
• Nebandykite siurbti dūžtančių daiktų, tokių kaip stiklas, plastikas, porcelianas ir pan.
• Nenaudokite pūstuvo-siurblio, jeigu yra neuž-dėtas surinkimo maišas.
• Pūstuvo siurbimo/pūtimo funkcijos negalima naudoti ant žvyruotos dangos.
• Irankiu naudokitės tik dienos šviesoje arba esant geram dirbtiniam apšvietimui.
• Kai įrankis yra nenaudojamas, įrankį saugokite sausoje ir vaikams nepasiekiamoje vietoje.
• Po naudojimo, atjunkite jrenginį nuo maitinimo šaltinio ir patikrinkite, ar nėra jokių pažeidimų. Jeigu turite bet kokių abejonių, kreipkitės į įga-liotą techninio aptarnavimo centra.
• Įrankį naudokite tik taip, kaip yra nurodyta šioje instrukcijoje.

• Reguliariai tikrinkite, ar varžtai yra priveržti.

• Naudokite tik gamintojo rekomenduojamas atsargines dalis ir priedus.

• Nebandykite remontuoti įrankio arba tvarkyti vidines dalis. Kreipkitės tik į specializuotą techninio aptarnavimo centra.
• Šis įrankis nėra skirtas naudoti asmenims (įskaitant vaikus) su sutrikusiais fiziniais, jutiminiais ar protiniais gebėjimais arba asmenims, neturintiems patirties ir/arba pakanka-mai žinių.
• Vaikus reikia prižiūrėti taip, kad nežaistų su jrankiu.
• Valymo ir techninės priežiūros darbų negali atlikti vaikai.
• Niekada neleiskite įrangos naudoti vaikams ir asmenims, kurie nėra perskaitę šios naudojimo instrukcijos.
• Paprašykite, kad platintojas arba specialistas parodytu, kaip reikia naudoti įrankį.
• Vietos įstatymai gali riboti įrankio naudotojo amžių.
• Prieš naudodami jranki, patikrinkite kabeli, ar nėra pažeidimų ar susidėvėjimo ženklų. Jeigu elektros kabelis yra susidėvėjęs arba pažeistas, jrankio nenaudokite.
• Ilgiklio laidą padėkite taip, kad jis nebūtų pažeistas ir netrukdytų.
• Jeigu naudojimo metu yra pažeidžiamas maitinimo kabelis, jį būtina nedelsiant atjungti nuo maitinimo šaltinio. NELIESKITE KABELIO, KOL NEATJUNGSITE ĮRANKIO NUO MAITINIMO ŠALTINIO, nes pažeistas kabelis gali būti susilietęs su laidžiomis dalimis.
• Naudokite tik oro sąlygoms atsparų ilgikli, su IEC 60320-2-3 reikalavimus atitinkančia jungtimi.
  • Gali būti naudojami tik H05W-F, H05RNF arba IEC (60227 IEC 53, 60245 IEC 57) tipo ilgikliai.
• Jeigu dirbdami su įrankiu naudojate ilgikli, ilgiklio kabelio skersmens matmenys turi būti tokie:
• 1,0 mm2: maksimalus ilgis 40 m
• 1,5 mm2: maksimalus ilgis 60 m
• 2,5 mm2: maksimalus ilgis 100 m
• Pastaba: jeigu naudojamas ilgiklis, jis turi būti jžemintas ir naudojant kištuką prijungtas prie maitinimo šaltinio jžeminimo laido, laikantis nustatytų saugos taisyklių.
• Movos ir kištukai turi būti atsparūs vandens purslams.

• Dirbdami jkalnėse, užtikrinkite saugią stovėseną.

• Dirbdami su įrankiu dirbkite ėjimo greičiu.

• Reguliariai tikrinkite surinkimo maišą. Jeigu surinkimo maišas susidėvėjo arba yra pažeistas, pakeiskite jį.
• Įspėjimas! Nelieskite įrankio judančių dalių, kol įrankio maitinimo kabelis nebus atjungtas nuo maitinimo šaltinio, o judančios dalys visiškai nustos suktis.
• Íspėjimas! NIEKADA nenaudokite įrankio, esant prastoms oro sąlygoms, ypač, jeigu yra žaibavimo pavojus!
• Įspėjimas! Niekada nenaudokite įrenginio su sugesusia saugos įranga, be gaubtų arba be saugos įrangos.
• Siekiant išvengti kabelio pažeidimų bei pažeisto laido kontakto su laidžiomis dalimis, ilgiklio laidą laikykite atokiau nuo pavojingų besiukančių įrankio dalių.
• Nedirbkite su įrankiu būdami basi arba avė-dami atvirus sandalus. Nedėvėkite laisvų drabužių arba drabužių su ilgais raiščiais taip pat kaklaraiščių.
• Su įrankiu dirbkite tik rekomenduojamoje padėtyje ir tik ant tvirto ir lygaus paviršiaus.
• Prieš kiekvieną naudojimą atlikite vizualią įrankio apžiūrą ir įsitikinkite, kad smulkintuvas ir smulkintuvo varžtai yra gerai užveržti, korpusas yra nepažeistas, saugos įranga ir saugos skydai yra sumontuoti. Siekiant išlaikyti balansą, susidėvėjusias arba pažeistas dalis keiskite komplektais. Pakeiskite sugadintus arba nejskaitomus lipdukus.
• Prieš jungdami įrenginį, įsitikinkite, kad įsiurbimo vamzdis yra tuščias.
• Irankio lapų įsiurbimo angą nusukite nuo savo veido ir kūno.
• Įsitikinkite, kad rankos, ir kitos kūno dalys bei drabužiai nėra įlindę į padavimo įrenginį, išmetimo kanalą arba nėra šalia judančių įrankio dalių.
• Siurbdami medžiagas niekada nestovėkite aukščiau nei įrenginio pagrindas.
• Dirbdami su įrankiu nestovėkite išmetimo zo- noje.
• Siurbdami medžiagas, būkite labai atsargūs, ir užtikrinkite, kad j įrankį nepatektų metalinių daiktų, akmenų, butelių, skardinių arba kitų pašalinių objektų.

• Apdirbtoms medžiagoms neleiskite kauptis išmetimo zonoje, nes tai gali trukdyti tinkamam išmetimui, išmestos medžiagos vėl gali patekti į paėmimo angą.

• Jeigu įrankis užsikimšo, prieš valydami šiukšles, išjunkite įrankį ir atjunkite nuo maitinimo šaltinio.

• Maitinimo šaltinį saugokite nuo šiukšlių ir kitų medžiagų sankaupų, nes taip galite jį sugadinti arba gali kilti gaisras.
• Veikiant maitinimo šaltiniui nepaverskite jrankio.
• Jeigu įrankis yra sustabdytas, norint atlikti techninę priežiūrą, patikrinimą, palikti saugojimui arba pakeisti priedus, įrankį atjunkite nuo maitinimo šaltinio ir įsitikinkite, kad visos judančios dalys yra visiškai sustojusios. Prieš atliekant patikrinimą, reguliavimą ir pan. darbus, palaukite, kol įrankis atvės. Techninės priežiūros darbus vykdykite atsargiai, įrankis turi būti švarus.
• Prieš padėdami įrankį saugojimui, palaukite, kol įrankis atvės.
• Atlikdami smulkintuvo techninės priežiūros darbus atminkite, kad nors maitinimo šaltinį išjungia saugos įrenginio funkcija, tačiau smulkintuvas vis tiek gali judėti.
• Siekiant užtikrinti saugą, pakeiskite susidė-vėjusias arba pažeistas dalis. Naudokite tik originalias atsargines dalis ir priedus.
• Niekada nebandykite apeiti saugos įtaiso funkcijos.
• Prieš pritvirtindami arba nuimdami surinkimo maišą, išjunkite įrankį.

Ištraukite kištuką iš kištukinio lizdo ir jsiti-kinkite, kad visos judančios dalys visiškai sustojo:

• Prieš palikdami pūstuvą-siurblį be priežiūros;
• Prieš valydami bet kokią użstrigusią medžiaga;
• Prieš tikrindami, valydami arba atlikdami bet kokj kitą darbą.

• Po kontakto su pašaliniu objektu. Prieš vėl jjungdami ir naudodami įrankį, atlikite šiuos veiksmus:

• Patikrinkite, ar įrankis nepažeistas;

• Pakeiskite arba suremontuokite pažeistas dalis;
• Patikrinkite, ar nėra nepriveržtų dalių, jeigu reikia, priveržkite.

- Jeigu j pūstuvą-siurblį atsitiktinai pateko pašalinis objektas arba kitos šiukšlės, nedelsiant sustabdykite įrankio veikimą ir nenaudokite įrankio tol, kol įrankio nepatikrinsite ir nejsitikinsite, kad įrankis nepažeistas ir yra saugus naudoti.

- Jeigu pūstuvas-siurblys pradeda skleisti nejprastus garsus arba pradeda vibruoti, nedelsiant sustabdykite įrankio veikimą ir ištraukite kištuką iš kištukinio lizdo. Įsitikinkite, kad visos judančios dalys visiškai sustojo, tada nustatykite gedimo priežastį. Pakeiskite arba suremontuokite pažeistas dalis. Prieš vėl jungdami įrankį, patikrinkite, ar nėra nepriveržtų dalių, jeigu reikia, priveržkite. Didelė vibracija gali pažeisti lapų pūstuvą-siurblį ir sužeisti naudotoją.

Išpakavimas

Dėl modernios masinės gamybos technikos, mažai tikėtina, kad elektrinis įrankis bus sugedęs arba trūks kokios nors dalies. Pastebėję, kad kažkas yra ne taip, nenaudokite įrankio, kol defektų turinčios dalys nebus pakeistos arba gedimas bus pašalintas. To nepadarius, kyla sunkaus sužalojimo rizika.

Pūstuvo-siurblio paruošimas prieš naudojima

Ispėjimas!

Siurblio-pūstuvo negalima naudoti arba jungti tol, kol jis nėra tinkamai surinktas.

Surinkimas

Įsiurbimo/oro išleidimo vamzdis (2 ir 3 pav.)

Paspauskite mygtuką (2.1) ir užmaukite oro vamzdį (2.2). Oro vamzdžio aukštį galima reguliuoti pagal naudotojo ūgį: nuo 30 mm iki 300 mm (maks.).

Atlieku surinkimo maišo uždėjimas (4 ir 5 pav.)

Paspauskite mygtuką (2.1) ir użmaukite oro vamzdį (2.2). Oro vamzdžio aukštį galima reguliuoti pagal naudotojo ūgį: nuo 30 mm iki 300 mm (maks.).

Surinkimo maišo uždėjimas: pasukite atramos (4.1) karkasą j tinkamą korpuso padėtį ir užtikrinkite, kad atramos (4.2) fiksatorius tvirtai jį laiko (4.3).

Surinkimo maišo nuėmimas: paspauskite jungtį (5.1), kad nukabintumėte; jeigu atrama yra atleista, naudotojas turi pats išlaikyti maišą.

Dèmesio: prieš atlikdami šiuos darbus, išjunkite siurblj ir ištraukite kištuką iš elektros lizdo.

Peties diržo tvirtinimas (6 pav.)

Pūstuvas-siurblys pristatomas su peties diržu (6.1), kurj reikia prisegti prie viršutinės pūstuvo-siurblio korpuso dalies (6.2). Peties diržas yra skirtas sumažinti nuovargj ir suteikti patogumo, naudojant įrankį. Niekada nedėkite diržo skersai krūtinės per petį. Diržą reikia užsidėti ant vieno peties, tokiu būdu, kilus pavojui, įrankį galima greitai nusiimti.

Prieš pradedant darba (7 pav.)

Irankio kištuką prijunkite prie maitinimo kabelio lizdo ir už-kabinkite jį ant laikiklio (7.1), kaip parodyta 7 pav.

Įrankį prijunkite tik prie tokio maitinimo šaltinio, kuris yra apsaugotas liekamosios srovės įtaisu (RCD), kurio nominali suveikimo srovė būtų 30 mA.

Veikimas

Pastaba: niekada nenaudokite įrankio, kai su-rinkimo maišas nėra uždėtas!

Siurblio-pūstuvo jjungimas (8, 9 ir 10 pav.)

Prieš jungdami pūstuvą-siurblį, užtikrinkite, kad tinkamai pritvirtinote tarpinį siurbimo/pūtimo vamzdį.

Įspėjimas! Prieš pasirinkdami pūtimo arba siurbimo funkciją, užtikrinkite pasirinkimo svirtis veikia sklandžiai ir įrankyje nėra įstrigusių anksčiau surinktų šiukšlių. Naudodami įrankio šone esančią pasirinkimo svirtį (8.1), pasirinkite arba siurbimo arba pūtimo funkciją ir pa- spauskite įjungimo mygtuką (9.1). Jeigu reikia daugiau galios, paslinkite greičio reguliatorių (10.1) iš padėties „1“ į padėtį „Max“.

Siurblio-pūstuvo išjungimas (11 pav.)

Norėdami išjungti įrankį, tiesiog atleiskite jungiklj (11.1).

Siurblio-pūstuvo naudojimas

Nebandykite siurbti šlapių šiukšlių, nes galite sugadinti pūstuvą/siurblj, prieš naudodami įrankį, palaukite, kol lapai ir kt. medžiagos išdžius. Siurblį-pūstuvą galima naudoti nupūsti šiukšles nuo terasų, takų, privažiavimų, vejos, krūmų ir pakraščių. Naudojant įrankį galima surinkti lapus, popierių, smulkias šakas ir medienos skiedras. Naudojant įrankį, jjungus siurbimo funkciją, šiukšlės siurbiamos per siurbimo vamzdį; prieš joms patenkant įsurinkimo maišą, šiukšles susmulkina įsiurbimo ventiliatorius. Susmulkintos organinės atliekos puikiai tinka kaip mulčias augalams.

Įspėjimas! Bet kokie kieti objektai, pvz., akmenys, skardinės, stiklas ir t.t., gali sugadinti ventilatorių.

Svarbu

Nenaudokite siurblio-pūstuvo vandens ir labai šla-pių lapų siurbimui.

Niekada nenaudokite siurblio-pūstuvo be surinkimo maišo.

Pūstuvas

Prieš pradėdami darbus, patikrinkite darbo zoną. Paša-linkite bet kokius objektus ir šiukšles, kurias įrankis gali išsviesti, kurios gali įstrigti įrankio viduje arba, kuriose įrankis gali įsipainioti.

Naudodami įrankio šone esančią pasirinkimo svirtį, pasirinkite pūtimo funkciją ir paspauskite įjungimo mygtuką. Atrėmę siurblį-pūstuvą ratukais į žemę, nukreipkite pūtimo vamzdžio galą į šiukšles, kurias norite išvalyti. Atitinkamai, laikykite šiek tiek pakėlę vamzdžio galą nuo žemės ir braukite iš vieno šono į kitą eidami pirmyn ir nukreipdami vamzdžio galą į šiukšles, kurias norite išvalyti. Supūskite šiukšles į krūvą, įjunkite siurbimo funkciją ir surinkite šiukšles.

Siurblys

Prieš pradėdami darbus, patikrinkite darbo zoną. Pašalinkite bet kokius objektus ir šiukšles, kurias įrankis gali išsviesti, kurios gali įstrigti įrankio viduje arba, kuriose įrankis gali įsipainioti.

Naudodami įrankio šone esančią pasirinkimo svirtį, pasirinkite siurbimo funkciją ir paspauskite įjungimo mygtuką. Atrėmę siurblį-pūstuvą ratukais į žemę, nukreipkite pūtimo vamzdžio galą į šiukšles, kurias norite išvalyti. Atitinkamai, laikykite šiek tiek pakėlę vamzdžio galą nuo žemės ir braukite iš vieno šono į kitą eidami pirmyn ir nukreipdami vamzdžio galą į šiukšles, kurias norite išvalyti. Neremkite vamzdžio galo į šiukšles, nes taip galima užkimšti vamzdį, o darbo našumas bus prastesnis.

Organinių medžiagų, tokių kaip lapai, sudėtyje yra didelis kiekis vandens, todėl jie gali prilipti siurbimo vamzdžio viduje. Siekiant sumažinti medžiagos prilipimo tikimybę, reikia palaukti kelias dienas, kol jie sudžius.

Valymas ir saugojimas

Užtikrinkite, kad visos veržlės, varžtai ir sraigtai būtų tvirtai užveržti, o apsaugos tinkamai uždėtos.

Visos pažeistos ir susidėvėjusios dalys turi būti pakeistos, kad siurblį-pūstuvą būtų galima naudoti saugiai.

Niekada siurblio-pūstuvo viduje arba lapų surinkimo maiše nepalikite surinktų medžiagų. Tai gali būti pavojinga, ijungiant siurblį-pūstuvą.

Po naudojimo siurblį-pūstuvą reikia kruopščiai išvalyti.

Užtikrinkite, kad siurblys-pūstuvas būtų išjungtas ir neprijungtas prie maitinimo lizdo. Ištuštinkite ir išvalykite surinkimo maišą. Užtikrinkite, kad siurbimo-pūtimo pasirinkimo mygtukas veiktų sklandžiai ir nebūtų įstrigę anksčiau surinktų atliekų. Šepečiu nubraukite bet kokias šiukšles nuo ventilatoriaus ir išvalykite siurbimo/pūtimo vamzdį.

Nenaudokite jokių valiklių, norėdami nuvalyti įrankio plastikines dalis.

Maitinimo kabelio priežiūra

Jeigu maitinimo kabelj reikia pakeisti, kad jrenginj naudoti būtų saugu, šiuos darbus turi atlikti gamintojas, gamintojo atstovas arba įgalioto techninio aptarnavimo centro specialistas.

Trikčių šalinimas

Dèmesio! Prieš pradèdami bet kokius darbus su įrankiu, ištraukite kištuką iš elektros lizdo.

• Irankis nejsijungia: patikrinkite, ar jungiklis yra jjungtoje padėtyje („ON“); patikrinkite, ar liekamosios srovės automatinis išjungiklis yra išjungtas ir jo elektros schemoje nėra perdegusių saugiklių. Jeigu įrankio vis tiek nepavyksta jjungti, pristatykite jį i įgaliotą klientų aptarnavimo įmonę, kad patikrintų specialistas.
• Irankis nesiurbia: patikrinkite, ar lapų surinkimo maišas nėra pilnas. Jeigu jis yra pilnas, ištuštinkite; patikrinkite, ar reversinio srauto atvarto svirtis yra tinkamoje padėtyje, kitu atveju kreipkitės į įgaliotą klientų aptarnavimo įmonę, kad patikrintų specialistas.

• Irankis nepučia: patikrinkite, ar reversinio srauto atvarto svirtis yra tinkamoje padėtyje, kitu atveju kreipkitės i įgaliotą klientų aptarnavimo įmonę, kad patikrintų specialistas.

• Smulkintuvo ratas užsiblokavo: patikrinkite, ar įsi- urbtas objektas nėra per didelis; medienos atplaiša, kartonas ar kitoks objektas įstrigo tarp sparnuotės ir smulkinimo kameros. Jeigu smulkintuvo ratas vis tiek yra užblokuotas, kreipkitės į igaliotą klientų aptarnavi- mo įmonę, kad patikrintų specialistas.

• Jeigu įrankis stipriai vibruoja, nedelsiant jį išjunkite. Kreipkitės į įgaliotą klientų aptarnavimo įmonę, kad patikrintų specialistas.

Remonto darbai

Elektrinių įrankių remonto darbus gali atlikti tik patyre elektrikai.

Atlieku šalinimas ir aplinkos apsauga

Kai įrankis susidėvėjo, jį reikia tinkamai pašalinti. Norėdami išvengti netinkamo naudojimo, išjunkite maitinimo kabelį. įrankio negalima šalinti kartu su buitinėmis atliekomis. Dėl aplinkosaugos priežasčių, pristatykite įrankį į elektrinių įrankių surinkimo punktą. Jūsų regione atsakingoji institucija gali suteikti informacijos apie tokio punkto adresą ir darbo laiką. Pakuotės medžiagas ir susidėvėjusius priedus taip pat pristatykite į atitinkamą surinkimo punktą.

Tik ES šalims

Elektrinių įrankių neišmeskite kartu su buiti-nėmis atliekomis!

Remiantis Europos Direktyvos 2012/19/EB dėl elektrinių ir elektroninių įrenginių atliekų ir ją įgyvendinančių nacionalinių teisės aktų nuostatomis, elektrinių įrankių atliekos turi būti surenkamos atskirai, siekiant jas panaudoti aplinkai nekenksmingu būdu.

Perdirbimas ir gražinimas:

Vietoje to, kad gražintų elektrinį įrankį, savininkas yra įsipareigojęs prisidėti prie tinkamo įrankio perdirbimo. Įrangos atliekas galima pristatyti į surinkimo punktą, kuriame jos bus pašalintos, laikantis nacionalinių atliekų perdirbimo ir šalinimo teisės aktų nuostatų. Tai nėra taikoma priedams ir papildomai įrangai, kurioje nėra elektrinių dalių.

Atsarginès dalys

Prireikus priedų arba atsarginių dalių, kreipkitės į klientų aptarnavimo skyrių.

Atlikdami darbus su įrankiu nenaudokite nerekomenduojamų atsarginių dalių. Naudojant nerekomenduojamas atsargines dalis, kyla sunkių sužalojimų asmenims ir įrankio sugadinimo rizika.

Atsarginių dalių užsakymo metu reikia nurodyti šią informaciją:

- Irankio tipas

- Irankio prekës kodas

Surinkimo maišas #74200172

Garantija

Neatsižvelgiant į pardavėjo įsipareigojimus, nustatytus pirkimo-pardavimo sutartyje, galutiniam šio elektrinio įrankio naudotojui gamintojas suteikia šią garantiją:

Garantijos laikotarpis yra 24 mên. nuo įrankio perdavimo dienos, kuri yra patvirtinama pirkimo dokumentuose. Jeigu įrankis naudojamas komercinėje srityje arba nuomai, garantijos laikotarpis yra 12 mên. Garantijos sąlygos nėra taikomos susidėvinčioms dalims ir defektams, kurių atsirado dėl netinkamų priedų naudojimo, ne originalių atsarginių dalių naudojimo, jėgos panaudojimo, trankymo ir laužymo bei neatsakingos variklio apkrovos. Pakeitimas pagal garantijos sąlygas apima tik defektų turinčias dalis, o ne visą įrankį. Garantinio remonto darbai atliekami tik įgaliotuose partnerių servisuose arba bendrovės klientų aptarnavimo skyriuje. Garantija anuliuojama, jeigu bet kokius darbus atliko neįgalioti asmenys.

Visas siuntimo arba pristatymo išlaidas bei kitas su tuo susijusias išlaidas turi padengti klientas.

Elektrinis lapų siurblys/pūstuvas

Techninės specifikacijos IBV 2800 E

Vardinė įtampa V~ 230-240
Dažnis Hz 50
Energijos sąnaudos W	2800
Saugiklis (delsa)	A	16
Sūkiai	aps./min.	8.000-14.000
Maksimalus pūtimo greitis	km/h	275
Maks. oro srautass	m3/ min	13
Maišo talpa	l	45
Svoris	kg	3,3

Apsaugos klasė II/VDE 0700

A klasės įrankio garso galios lygis, pamatuotas pagal 2000/14/EB, yra:

Garso galios lygis L_wA 98,1dB(A); K=2,07 dB(A)

Garso slègio lygis L_pA 86,6 dB(A); K=3 dB(A)

Maksimalus vibracijos lygis a h (EN 50636-2-100) 0,815 m/s ^2 ; K=1,5 m/s ^2

Dėvėkite ausų apsaugas!

Skleidžiamo triukšmo duomenys pagal Vokietijos produktų saugos įstatymą (ProdSG) ir EB Mašinų direktyvą: triukšmo slėgio lygis darbo vietoje gali viršyti 80 dB(A). Tokiu atveju, operatoriui reikia naudoti apsaugą nuo triukšmo (pvz., dévėti apsaugines ausines).

EC atitikties deklaracija

CE

Mes, „ikra GmbH“, Schlesierstrasse 36, 64839 Münster - Germany, prisiimdami atsakomybę patvirtiname, kad produktas Lapų pūstuvas-siurblys IBV 2800 E, su kuriuo yra susijusi ši deklaracija, atitinka šių Direktyvų esminius saugos ir sveikatos apsaugos reikalavimus: Mašinų direktyva 2006/42/EB, Elektromagnetinio suderinamumo direktyva 2014/30/ES, Direktyva dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo 2011/65/ES (RoHS-Guideline) ir Direktyva dėl lauko sąlygomis naudojamos įrangos į aplinką skleidžiamo triukšmo 2000/14/ES+2005/88/ES, įskaitant pakeitimus. Dėl atitinkamo Direktyvose nustatytų saugos ir sveikatos apsaugos reikalavimų įgyvendinimo, laikomasi šių standartų ir/arba techninių specifikacijų:

EN 60335-1:2012/A11:2014; EN 50636-2-100:2014; EN 62233:2008; EN 50581:2012, AfPS GS 2014:01 PAK EN 55014-1:2006/A2:2011; EN 55014-2:2015; EN 61000-3-2:2014; EN 61000-3-3:2013

Nustatytas garso galios lygis 98,1 dB(A)

Patvirtintas garso galios lygis 100 dB (A)

Atitikties jvertinimo metodas atitinka 2000/14/EB direktyvos V priedo nuostatas.

Gamybos metai yra įspausti vardinėje plokštelėje; juos taip pat galima nustatyti pagal serijos numerį.

Münster, 07.05.2018

Matthias Fiedler, Senior Product Manager Ikra GmbH

Techninius dokumentus rengia: Ikra GmbH, Schlesierstrasse 36, 64839 Münster, Germany

DE Ilkra Mogatec - Service
