Produkto tipas	Garsiakalbio juosta su belaidžiu žemųjų dažnių garsiakalbiu ir belaidžiais aplinkos garsiakalbiais
Prekės ženklas	Samsung
Modelis	HW-Q995C
Garso kanalai	11.1.4 kanalai (su žemųjų dažnių garsiakalbiu ir aplinkos garsiakalbiais)
Bendra galia	774 W
Palaikomi garso formatai	Dolby Atmos, DTS:X, Dolby Digital, PCM
Ryšio galimybės	HDMI (2 įėjimai, 1 išėjimas eARC/ARC), optinis, Bluetooth, Wi-Fi, Apple AirPlay 2
Pagrindinės funkcijos	Q-Symphony, SpaceFit Sound, Adaptive Sound, Game Pro, AVA, Naktinis režimas, Balso sustiprinimas, Tap Sound
Suderinamos programėlės	SmartThings (iOS ir Android)
Balso asistentas	Integruotas mikrofonas (suderinamas su balso asistentais)
Žemųjų dažnių garsiakalbis	Belaidis, įtrauktas
Aplinkos garsiakalbiai	Belaidžiai, įtraukti (kairysis ir dešinysis)
Nuotolinio valdymo pultas	Įtrauktas (2 AAA baterijos)
Sieninis laikiklis	Sieninio tvirtinimo rinkinys įtrauktas
Guminės kojelės	Įtrauktos montavimui ant baldų
Programinės įrangos atnaujinimas	Automatinis per internetą arba USB
Elektros energijos suvartojimas	Žr. etiketę prietaiso gale
Priežiūra ir valymas	Valykite minkšta, sausa šluoste. Nenaudokite cheminių medžiagų.
Sauga	Saugoti nuo lietaus ir drėgmės. Prieš valydami atjunkite.
Atsarginės dalys ir remontas	Susisiekite su įgaliotuoju Samsung aptarnavimo centru.
Bendra informacija	Naudojimo instrukcija prieinama keliomis kalbomis Samsung svetainėje.

Dažnai užduodami klausimai - HW-Q995C SAMSUNG

Kaip prijungti garsiakalbio juostą prie mano Samsung televizoriaus?

Naudokite HDMI kabelį, kad prijungtumėte garsiakalbio juostos HDMI TO TV (eARC/ARC) prievadą prie savo televizoriaus HDMI IN (ARC/eARC) prievado. Įjunkite abu įrenginius, garsiakalbio juostoje pasirinkite TV ARC režimą, ir televizoriaus garsas bus perduotas. Norėdami jungti belaidžiu būdu, naudokite Bluetooth arba Wi-Fi, vadovaudamiesi instrukcija.

Ką daryti, jei žemųjų dažnių garsiakalbis neprisijungia?

Patikrinkite, ar garsiakalbio juostos ir žemųjų dažnių garsiakalbio maitinimo laidai yra prijungti. Išjunkite garsiakalbio juostą, žemųjų dažnių garsiakalbio gale 5 sekundes spauskite mygtuką ID SET (mėlynas indikatorius mirksi), tada 5 sekundes laikykite nuspaudę nuotolinio valdymo pulto mygtuką Aukštyn. LINK indikatorius turėtų užsidegti mėlynai ir neblinkėti.

Kaip įjungti Q-Symphony režimą?

Prijunkite garsiakalbio juostą prie suderinamo Samsung televizoriaus per HDMI, optiniu arba Wi-Fi. Televizoriaus garso meniu kaip garso išvestį pasirinkite TV+Soundbar. Garsiakalbio juosta ir televizoriaus garsiakalbiai veiks vienu metu, suteikdami praturtintą erdvinį garsą.

Ar galiu naudoti garsiakalbio juostą su ne Samsung įrenginiais?

Taip, garsiakalbio juosta yra suderinama su bet kokiu įrenginiu, turinčiu HDMI, optinę, Bluetooth ar Wi-Fi išvestį. Ne Samsung televizoriui naudokite HDMI ARC arba optinį ryšį. Specifinės funkcijos, pvz., Q-Symphony, reikalauja Samsung televizoriaus.

Kaip sureguliuoti žemųjų dažnių garsiakalbio lygį?

Naudokite nuotolinio valdymo pulto mygtukus WOOFER (aukštyn/žemyn), kad sureguliuotumėte žemųjų dažnių lygį nuo -6 iki +6. Nustatymas rodomas garsiakalbio juostos ekrane.

Garsiakalbio juosta neįsijungia, ką daryti?

Patikrinkite, ar maitinimo laidas yra tinkamai prijungtas. Jei problema išlieka, atjunkite laidą, palaukite kelias sekundes ir vėl prijunkite. Jei garsiakalbio juosta lieka išjungta, susisiekite su Samsung klientų aptarnavimo tarnyba.

Kaip atnaujinti garsiakalbio juostos programinę įrangą?

Automatinis atnaujinimas atliekamas per internetą, kai garsiakalbio juosta prijungta prie Wi-Fi. Rankiniam atnaujinimui atsisiųskite failą iš Samsung svetainės, įrašykite jį į USB atmintinę, prijunkite prie galinio SERVICE prievado, tada įjunkite garsiakalbio juostą. Atnaujinimo metu ekrane rodomas UPDATE.

Garsas nutrūksta arba trūkinėja per Bluetooth, ką daryti?

Prijunkite Bluetooth įrenginį arčiau garsiakalbio juostos (mažiau nei 1 metras). Pašalinkite trikdžių šaltinius (mikrobangų krosneles, maršrutizatorius). Jei reikia, pašalinkite įrenginį iš Bluetooth sąrašo ir vėl poruokite jį BT PAIRING režimu.

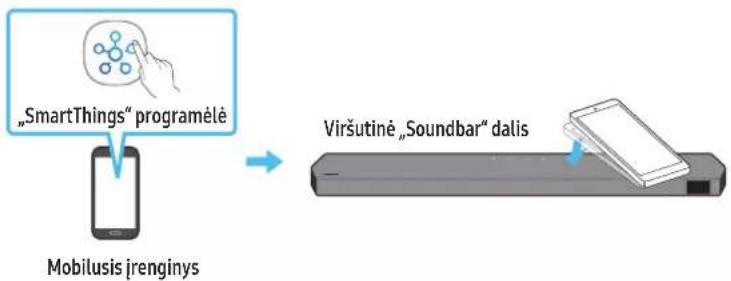

Kaip naudoti Tap Sound funkciją?

Įjunkite funkciją SmartThings programėlėje savo Samsung mobiliajame įrenginyje (Android 8.1+). Priartinkite įrenginį prie garsiakalbio juostos ir švelniai bakstelėkite į viršų. Bluetooth ryšys užmezgamas automatiškai, kad galėtumėte transliuoti savo muziką.

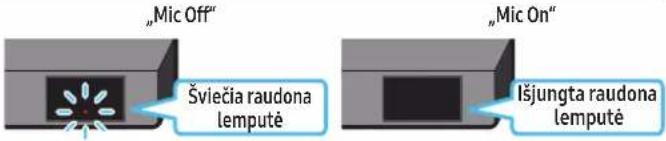

Ką reiškia nuolat deganti raudona lemputė ant garsiakalbio juostos?

Raudona lemputė rodo, kad mikrofonas yra išjungtas. Norėdami jį įjungti, paspauskite garsiakalbio juostos viršutiniame skydelyje esantį mygtuką Mikrofonas įjungtas/išjungtas (mikrofono simbolis). Kai mikrofonas aktyvus, lemputė užgęsta.

NAUDOJIMO INSTRUKCIJA HW-Q995C SAMSUNG

(Nepieciešamais laiks var atškirties atkaribā no modela.)

01 Komponentų patikrinimas 3

02 Gaminio apžvalga 4

„Soundbar“ viršutinis skydelis ....4

Apatinis „Soundbar" skydelis....4

03 „Soundbar“ garsiakalbio nuotolinio valdymo pulto naudojimas 5

Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AAA tipo baterijos) 5

Kaip naudotis nuotolinio valdymo pultu....5

„Active Voice Amplifier“ (AVA)....7

Paslėptų mygtukų naudojimas (mygtukai su keliomis funkcijomis)....7

Skirtingų režimų garso efektų išvesties specifikacijos ....7

„Soundbar“ garsumo reguliavimas televizoriaus nuotoliniu pulteliu....8

04 „Soundbar“ prijungimas 9

Maitinimo ir jrenginių prijungimas ....9

- Rekomenduojamas garsiakalbių išdėstymas 10

– Erdvinio garso garsiakalbio režimas....10

- Žemų dažnių garsiakalbio arba erdvinio garso garsiakalbių prijungimas rankiniu būdu 11

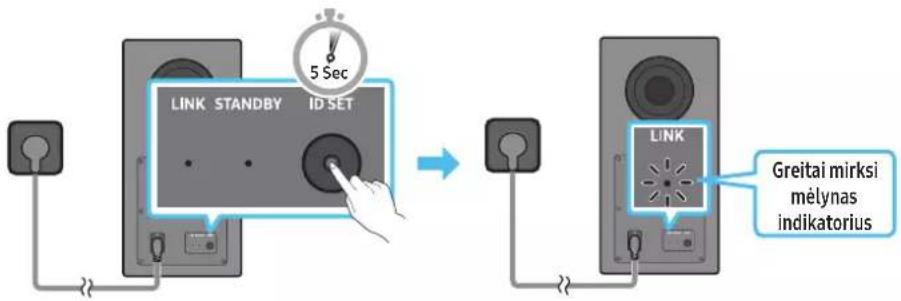

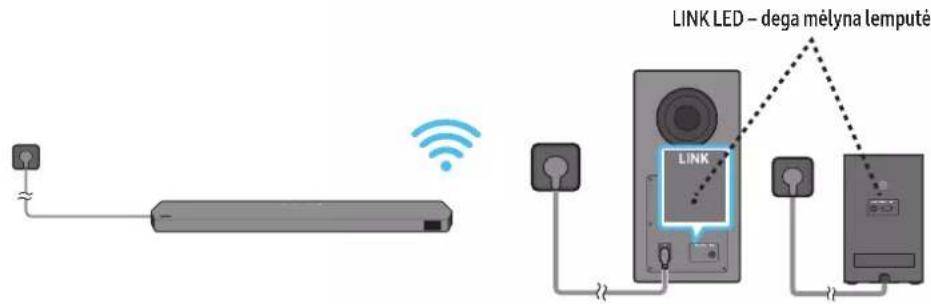

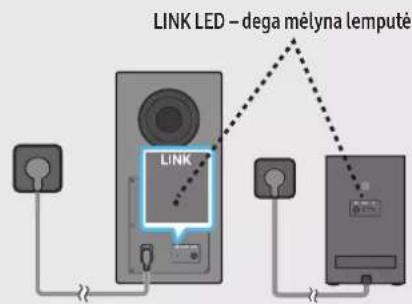

- Žemų dažnių ir erdvinio garso garsiakalbių gale esančios LED indikatoriaus lemputės 12

05 Prisijungimas prie televizoriaus 13

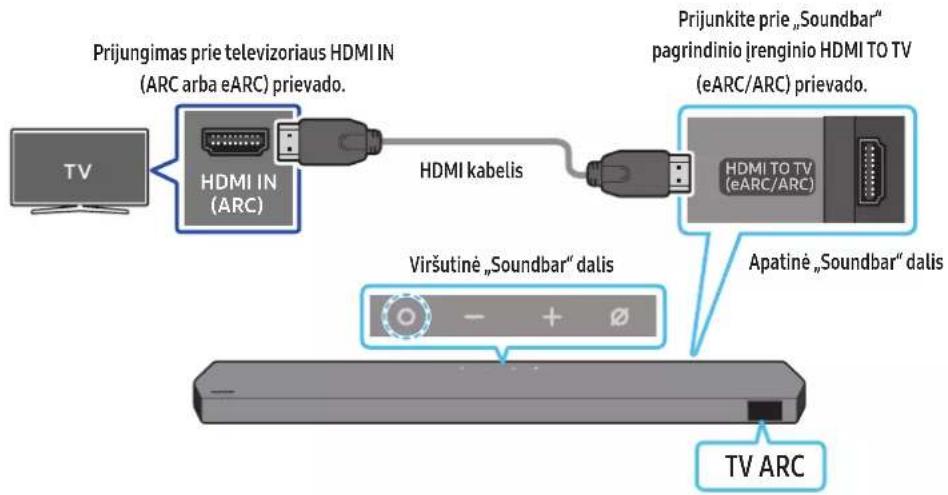

Televizoriaus, palaikančio HDMI ARC (garso gražinimo kanalas), prijungimas ..13

Prijungimas naudojant optinį kabelį....14

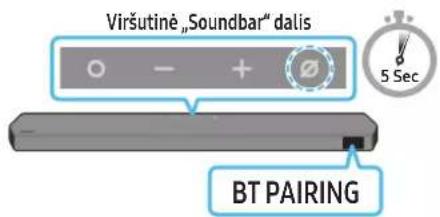

Prijungimas per „Bluetooth“ 15

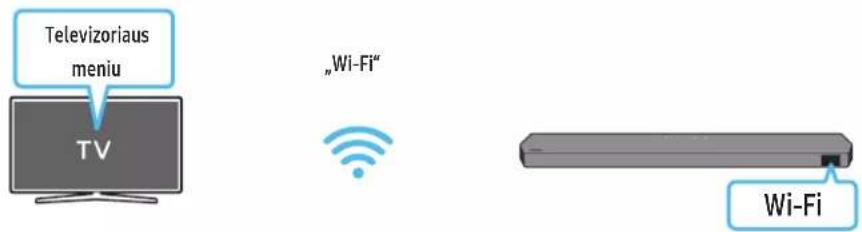

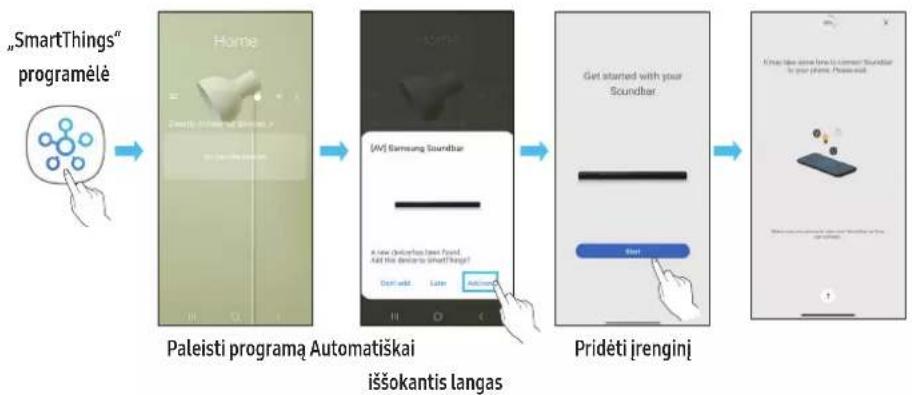

Prijungimas naudojant „Wi-Fi“ 16

„Q-Symphony“ funkcijos naudojimas....17

„SpaceFit Sound" naudojimas....18

06 Išorinio jrenginio prijungimas 19

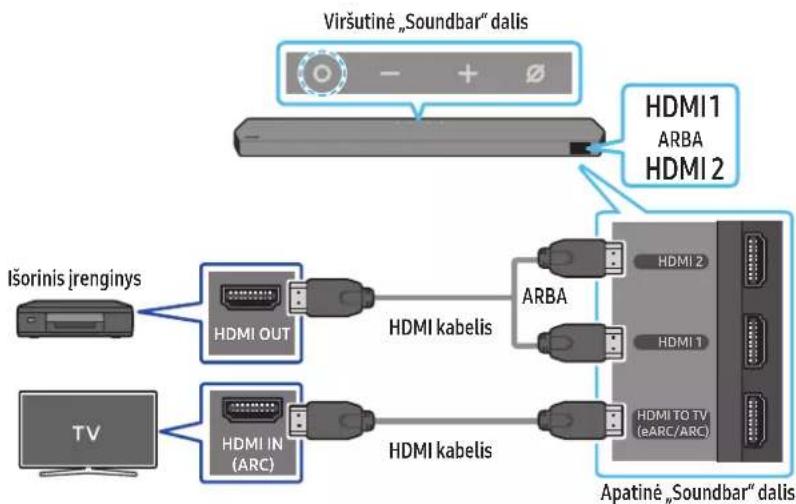

1 būdas. Prijungimas naudojant HDMI laidą (gebantį atkurti ir dekoduoti „Dolby Atmos“ / DTS:X)....19

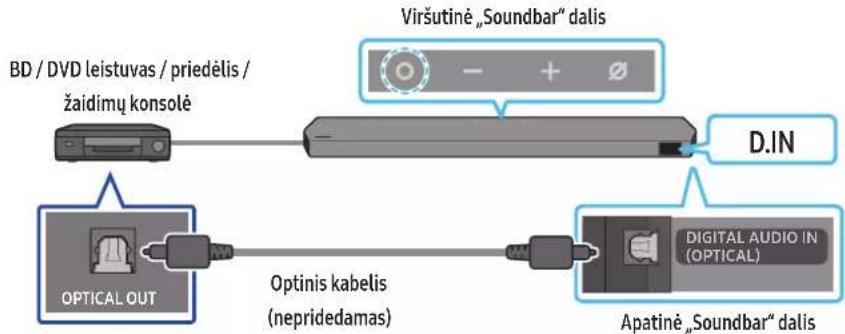

2 būdas. Prijungimas naudojant optinį kabelį 20

07 Mobiliojo jrenginio prijungimas 21

1 būdas. Prijungimas per „Bluetooth“ 21

2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas) .....23

Naudojant „SmartThings Hub“ 23

Prisijungimas per „Apple Airplay 2“ 23

„Tap Sound“ funkcijos naudojimas....24

08 Sieninio laikiklio montavimas 25

Su jrengimu susijusios atsargumo priemonės....25

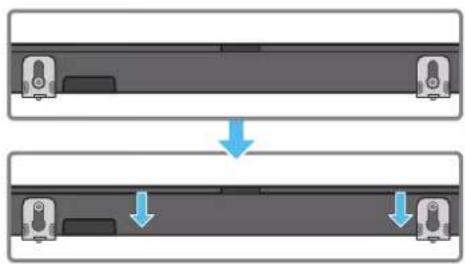

Tvirtinimo prie sienos komponentai....25

Erdvinio garso garsiakalbių tvirtinimas prie sienos....26

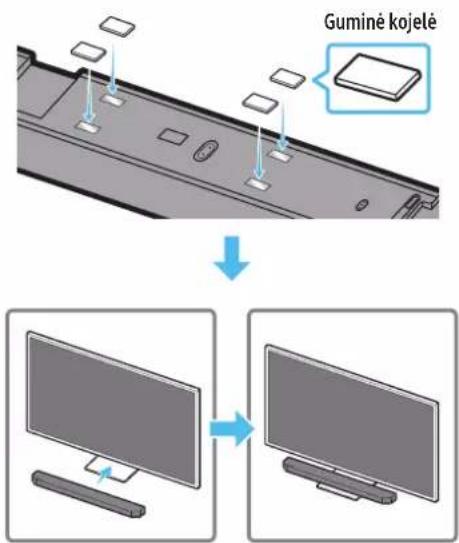

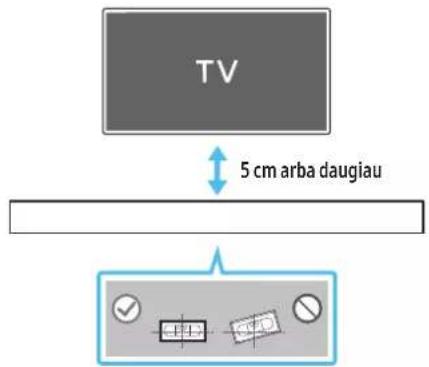

09 „Soundbar“ jrengimas priešais televizorių 26

Komponentai....26

10 Programinės įrangos naujinimas 27

Automatinis naujinimas....27

Naujinimas naudojant USB 27

Inicijavimas 28

11 Trikčių šalinimas 28

01 KOMPONENTŲ PATIKRINIMAS

„Soundbar“ pagrindinis jrenginys „Soundbar“ nuotolinio valdymo pultas / baterijos Žemujų dažnių garsiakalbis

Erdvinio garso garsiakalbis (kairysis / dešinysis)

x4

HDMI laidas

Maitinimo laidas (žemų dažnių garsiakalbis, erdvinio garso garsiakalbis, „Soundbar“)

x2

x2

(M4 x L10)

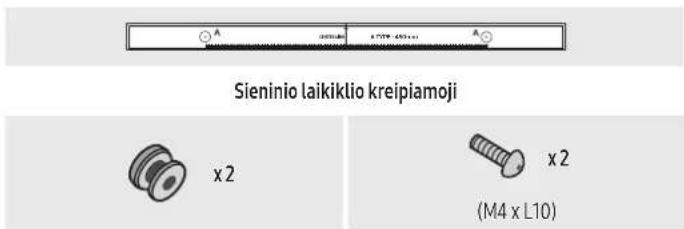

Sieninio laikiklio kreipiamoji Laikiklio veržlė Varžtas

x2

x4

Sieninis laikiklis Guminė kojelė

• Daugiau informacijos apie energijos tiekimą ir sąnaudas žr. prie gaminio pritvirtintoje etiketėje. (Etiketė: „Soundbar” pagrindinio bloko galinis skydelis)
• Norėdami įsigyti papildomų komponentų ar papildomų kabelių, susisiekite su „Samsung“ aptarnavimo centru arba „Samsung“ klientų aptarnavimo skyriumi.
• Jei reikia daugiau informacijos apie sieninj laikiklj arba guminę kojelę, źr. 25\~27 psl.
• Dizainas, specifikacijos ir programos ekranas gali būti keičiami be išankstinio įspėjimo.
• Priedų išvaizda gali šiek tiek skirtis nuo parodytųjų paveikslėlyje.
  • „Samsung Electronics Co., Ltd." pasilieka teisę be įspėjimo keistį specifikacijas.
• Svoris ir matmenys yra apytiksliai.

02 GAMINIO APŽVALGA

„Soundbar“ viršutinis skydelis

1	○(Daugiafunkcis) mygtukasBudėjimo režime paspauskite ○(Daugiafunkcis) mygtuką, norėdami jungti „Soundbar“.Paspauskite ○(Daugiafunkcis) mygtuką, norėdami pakeisti įvesties šaltinį.
2	— +(Garsumo) mygtukasSureguliuokite garsuma.
3	∅(Mikrofonas jj. / išj.) mygtukasPaspauskite mygtuką, kad jungtumėte arba išjungtumėte mikrofoną.Kai mikrofonas yra išjungtas, LED indikatorius švies raudonai.
4	EkranasRodoma gaminio būsena ir dabartinis veikimo režimas.D.IN → HDMI1 → HDMI 2 → Wi-Fi → BT

• Prijungus kintamosios srovės laidą, maitinimo mygtukas pradės veikti po 4–6 sekundžių.
• Išjungus ši jrenginj, garsas pasigirs po 4–5 sekundžių.

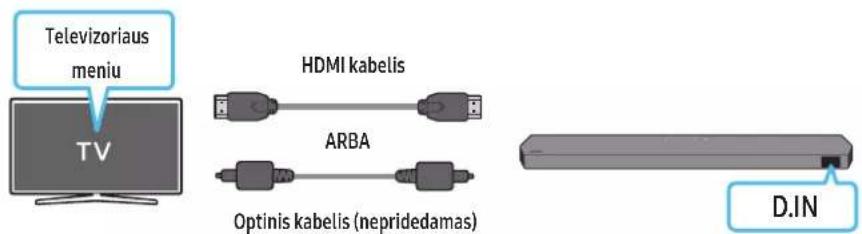

• Jei TV ir „Soundbar“ skleidžia garsus, eikite i televizoriaus garso meniu nustatymai ir pakeiskite televizoriaus garsiakalbj i išorinis garsiakalbis.

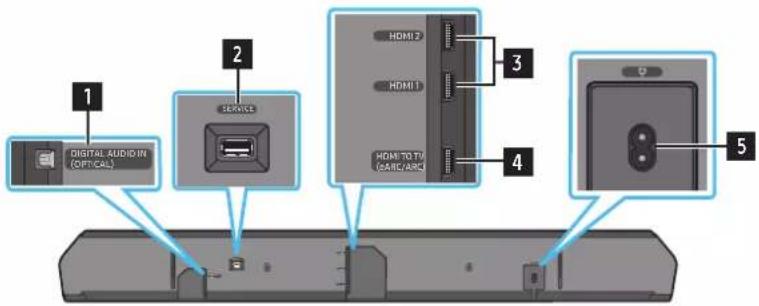

Apatinis „Soundbar“ skydelis

1 DIGITAL AUDIO IN (OPTICAL)Skirta prijungti prie išorinio įrenginio skaitmeninės (optinės) išvesties. (Žr. 20 psl.)

2 SERVICEPrijunkite USB atmintinę, kad atnaujintumėte produkto programinę įrangą.

3 HDMI 1 / HDMI 2Priimami skaitmeninio vaizdo ir garso signalai tuo pačiu metu, naudojant HDMI kabelį.Prijunkite prie išorinio įrenginio HDMI išvesties. (Žr. 19 psl.)

4 HDMI TO TV (eARC/ARC)Prijunkite prie televizoriaus HDMI lizdo. (Žr. 13 psl.)

5 POWERPrijunkite „Soundbar“ kintamosios srovės maitinimo kabelį. (Žr. 9 psl.)

- Traukdami maitinimo laidą iš sienos kištukinio lizdo, laikykite už kištuko. Netraukite už laido.

- Nejunkite šio jrenginio arba kitų komponentų prie kintamosios srovės elektros lizdo, kol bus prijungti visi komponentai.

03 „SOUNDBAR“ GARSIAKALBIO NUOTOLINIO VALDYMO PULTO NAUDOJIMAS

Baterijų įdėjimas prieš pradedant naudotis nuotolinio valdymo pultu (2 AAA tipo baterijos)

Stumkite galinį gaubtą rodyklės kryptimi, kol jį visiškai nuimsite. Įdėkite 2 AAA tipo baterijas (1,5 V) teisingai pasirinkdami poliškumo kryptį. Slinkite maitinimo elementų dangtelį atgal į vietą. - Iliustracija skiriasi, atsižvelgiant į nuotolinio valdymo pulto modelį.

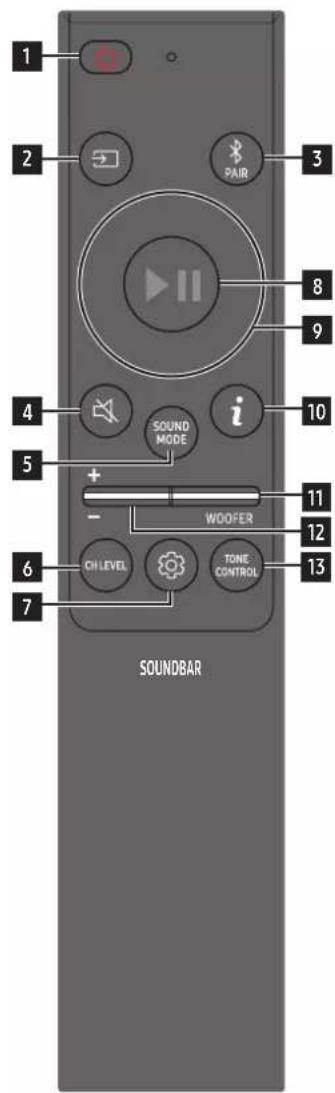

Kaip naudotis nuotolinio valdymo pultu

1	Jj./išj. mygtukas	Jjungia ir išjungia „Soundbar“ garsiakalbj.Funkcija Automatinis išjungimasIrenginys automatiškai išjungiamas toliau nurodytais atvejais:In D.IN / HDMI 1 / HDMI 2 / Wi-Fi / BT režimas, jei garso signalo nėra 18 minučių.
2	Šaltinis	Paspauskite norėdami pasirinkti prie „Soundbar“ prijungtą šaltinį.Balso atsako jjungimas / išjungimasJūs galite jjungti arba išjungti balso atsaką.Kai „Soundbar“ išjungtas („Standby“ režimas), paspauskite ir 5 sekundes palaikykite ant nuotolinio valdymo pulto esantį mygtuką → (Šaltinis).Kaskart, kai pakeičiate balso atsako nuostatą, OLED ekrane rodoma „AUI OFF“ (pagal numatytuosius nustatymus) arba „AUI ON”.
3	Bluetooth PAIR	„Soundbar“ jrenginyje jjunkite „Bluetooth“ susiejimo režimą. Paspauskite mygtuką ir palaukite, kol „BT PAIRING“ ekrane bus prisijungta prie naujo „Bluetooth“ jrenginio.
4	Nutildyti	Paspauskite mygtuką ⇌ (Nutildyti), kad išjungtumėte garsą.Paspaudę jį dar kartą, garsą jjungsite.
5	SOUND MODE	Paspausdami mygtuką, galite pasirinkti pageidaujamą garso įrašo režimą, pvz., „Surround“, „Game Pro“, „Standard“, „Adaptive Sound”.„Standard”Atkuria originalų garsą.“Surround”Užtikrina už standartinį platesnį garso lauką.“Game Pro”Atkuria stereoskopinį garsą, kad žaisdami galėtumėte pasinerti į veiksmą.“Adaptive Sound”Išanalizuoja turinį realiuoju laiku ir pagal turinio charakteristikas automatiškai parenka optimalų garso lauką.
6	CH LEVEL	Paspaudę mygtuką galite reguliuoti kiekvieno garsiakalbio garsumą, pavyzdžiui „Centre level“, „Side level“, „Wide level“, „Front Top level“, „Rear level“, „Rear top level“ ir „Rear side level“.Norėdami valdyti kiekvieno garsiakalbio garsumą, dalyje „Sound Settings“ pasirinkite „Centre level“, „Side level“, „Wide level“ arba „Front Top level“, tada mygtukais Aukštyn/žemyn nustatykite garsumą nuo -6 iki +6.Jei erdvinio garso garsiakalbiai prijungti, pasirinkite „Rear level“, „Rear top level“ ar „Rear side level“, tada mygtukais Aukštyn/žemyn nustatykite garsumo lygį nuo -6 iki +6.

7	[ZYHO]Garso valdymas	Paspaude mygtuką galite nustatyti garso jrašo funkciją, pvz., „SpaceFit Sound“, „AVA“, „Voice enhance mode“, „Night mode“, „Sync“, „Surround speaker mode“, „Virtual“. Pageidaujamas elementas gali būti sureguliotas naudojant mygtukus Aukštyn/žemyn.„Voice enhance mode“ lengvlau išgirsti sakytinius dialogus filmuose ir televizijos laidose.„Night mode“ optimizuotas norint televizorių žiūrėti naktį nustatymus pritaikius taip, kad garsas būtų pritildytas, bet dialogai išliktų aiškūs.Paspauskite ir nuspaude palaikykite 5 sekundes mygtuką (Garso valdymas), kad nustatytumėte kiekvienos dažnių juostos garsą.Mygtukais Kairėn/dešinėn galite pasirinkti 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ir10 kHz dažnius, o mygtukais Aukštyn/žemyn kiekvieną dažnį galite nustatyti nuo -6 iki +6.(Jsitikinkite, kad garso režimas nustatytas kaip „Standard“)Jei televizoriuje rodomas vaizdas ir iš „Soundbar“ skleidžiamas garsas nėra sinchronizuoti, dalyje garso valdymas pasirinkite „Sync“ ir mygtukais Aukštyn/žemyn nustatykite garso delsą 0–300 milisekundžių.„Sync“ palaiko tik kellos funkcijos.Galimi „Surround speaker mode“ nustatymai gali skirtis ir priklauso nuo suderinamo (su „Soundbar“) erdvinio garso garsiakalbio specifikacijos.Garsiakalbio funkciją „Virtual“ galima ON / OFF mygtukais Aukštyn/žemyn.
8	Leisti / pristabdyti	Paspausdami mygtuką galite leisti arba pristabdyti muziką.
9	Aukštyn / žemyn / kairėn / dešinėn	Paspauskite nurodytas sritis, kad pasirinktumėte Aukštyn / žemyn / kairėn / dešinėn.Paspaude mygtuką aukštyn / žemyn / kairėn / dešinėn pasirinkite arba nustatykite funkcijas.Praleisti muzikąPaspauskite mygtuką Dešinėn, kad pasirinktumėte kitą muzikos failą. Paspauskite mygtuką Kairėn, kad pasirinktumėte ankstesnį muzikos failą.ID SETŠią parinktį naudokite, kai neprijungtas žemują dažnių garsiakalbis arba erdvinio garso garsiakalbis.Kai įrenginys išjungtas, paspauskite ir nuspaude palaikykite 5 sekundes mygtuką Aukštyn, kad galėtumėte atlikti ID SET. (Žr. 11 psl.)
10	Informacija	Paspauskite, kad būtų rodoma informacija apie aktyvią funkciją arba prieinamą kodeką.Nustačius režimą BT, rodomas prijungtas įrenginys (susiejus) arba „BT ready“ (kai reikia susieti).
11	WOOFER LEVEL	Paspauskite mygtuką aukštyn arba žemyn, kad reguliuotumėte žemų dažnių garsiakalbio lygį.
12	GARSUMAS	Paspaude mygtuką aukštyn arba žemyn pakoreguosite garsumą.NutildytiPaspauskite mygtuką GARSUMAS, kad išjungtumėte garsą. Paspaude jį dar kartą, garsą ijungsite.
13	TONE CONTROL	Paspaude mygtuką galite reguliuoti aukštų garso tonų arba žemų dažnių garso garsumą. Nustatytas elementas gali būti sureguliotas naudojant mygtukus Aukštyn/žemyn. Ši funkcija jiongta „Sound“ režime, išskyrus „Standard“ režimą.Norėdami valdyti aukštus garso tonus arba žemų dažnių garsus, garso nustatymai pasirinkite „TREBLE“ arba „BASS“, tada mygtukais Aukštyn/žemyn nustatykite garsumą nuo -6 iki +6.Pakeitus žemują dažnių lygį atitinkamai bus pakoreguotas žemų dažnių garsiakalbio lygis.

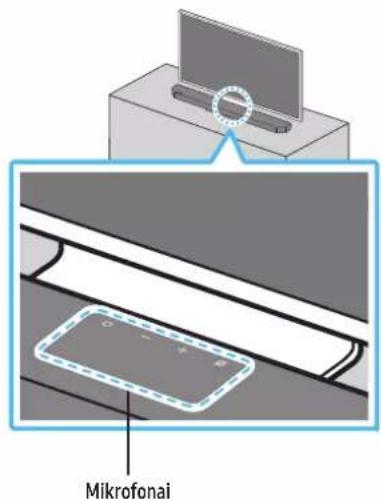

„Active Voice Amplifier“ (AVA)

• Analizuoja triukšmą realiuoju laiku, kai paleistas „Soundbar“, kad visada būtų aiškiai girdimas balso garsas.
• Analizės metu nejrašyta jokių duomenų.

Paslėptų mygtukų naudojimas (mygtukai su keliomis funkcijomis)

Paslėptas mygtukas		Puslapio numeris
Nuotolinio valdymo pulto mygtukas Funkcija
ŽEMŲJŲ DAŽNIŲ GARSIAKALBIS (aukštyn)	Televizoriaus nuotolinio valdymo pulto jjungimas / išjungimas („Standby”)	puslapis 8
Aukštyn ID SET puslapis 11
(Garso valdymas)	7 juostų glodintuvas puslapis 6
(Šaltinis)	Balso atsako jjungimas / išjungimas („Standby”) puslapis 5

Skirtingų režimų garso efektų išvesties specifikacijos

Efektas Ivestis		Išvestis
		Su žemų dažnių ir erdvinio garso garsiakalbiais
„Standard“	2.0 ch 2.1 ch
	5.1 ch 5.1 ch / 7.1 ch (DTS)
	7.1 ch 7.1 ch
	Dolby Atmos®, DTS:X 7.1.4 ch
„Surround“	2.0 ch 11.1.4 ch
	5.1 ch	11.1.4 ch
	7.1 ch	11.1.4 ch
	Dolby Atmos®, DTS:X 11.1.4 ch
„Game Pro“	2.0 ch 11.1.4 ch
	5.1 ch	11.1.4 ch
	7.1 ch	11.1.4 ch
	Dolby Atmos®, DTS:X 11.1.4 ch
„Adaptive Sound“	2.0 ch 11.1.4 ch
	5.1 ch	11.1.4 ch
	7.1 ch	11.1.4 ch
	Dolby Atmos®, DTS:X 11.1.4 ch

Kai jungtas režimas „Standard“, erdvinio garso garsiakalbiai nekurs garsų 2 kanalų išvesčiai. Kad jungtumėte erdvinio garso garsiakalbius, pakeiskite efektų režimą į „Surround“.

„Soundbar“ garsumo reguliavimas televizoriaus nuotoliniu pulteliu

„Soundbar“ garsumą reguliuokite naudodami televizoriaus nuotolinio valdymo pultą.

• Šią funkciją galima naudoti tik su IR nuotolinio valdymo pulteliais. „Bluetooth“ nuotolinio valdymo pultai (nuotolinio valdymo pultai, kuriems reikalingas susiejimas) nepalaikomi.

• Norėdami naudoti šią funkcija, nustatykite televizoriaus garsiakalbj išorinis garsiakalbis.
  • Gamintojai, kurie palaiko šią funkcija:
  „Samsung“, „VIZIO“, „LG“, „Sony“, „Sharp“, „PHILIPS“, „PANASONIC“, „TOSHIBA“, „Hisense“, „RCA“

• Išjunkite „Soundbar”.

• Paspauskite ir laikykite nuspaude 5 sekundes mygtuka WOOFER.

Kiekvieną kartą paspaudus ir 5 sekundes nuspaudus palaikius mygtuką WOOFER, režimai perjungiami tokia tvarka: „OFF-TV REMOTE“ (numatytasis režimas), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

Nuotolinio valdymo pulto mygtukas Ekranas Büsena
		(Numatytasis režimas)	Išjungia televizoriaus nuotolinio valdymo pultą.
			Jiungia „Samsung“ televizoriaus IR spindulių nuotolinio valdymo pultą.
			Jiungia trečiųjų šalių televizorių IR spindulių nuotolinio valdymo pultus.

04 „SOUNDBAR“ PRIJUNGIMAS

Maitinimo ir jrenginių prijungimas

Naudodami maitinimo laidą, toliau nurodyta tvarka prijunkite „Soundbar“, žemų dažnių ir erdvinio garso garsiakalbius prie elektros lizdo.

- Jei reikia daugiau informacijos apie reikalingą elektros maitinimo šaltinį ir energijos sąnaudas, žr. prie gaminio prikljuotą etiketę. (Etiketė: „Soundbar” pagrindinio bloko galinis skydelis)

1. Prijunkite maitinimo laidą prie žemujų dažnių garsiakalbio.

Galinė žemujų dažnių garsiakalbio dalis

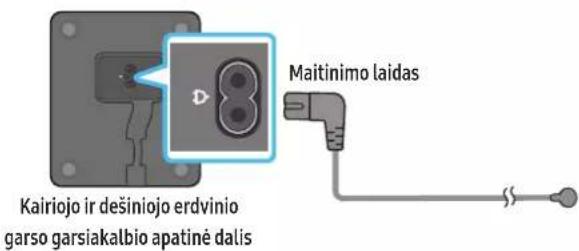

1. Prijunkite maitinimo laidą prie kairiojo ir dešiniojo erdvinio garso garsiakalbio.

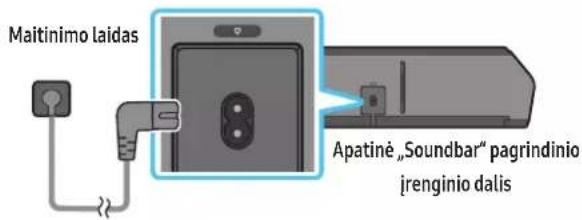

1. Prijunkite maitinimo laidą prie „Soundbar”.

1. Prijunkite maitinimą prie „Soundbar“, žemų dažnių ir erdvinio garso garsiakalbių. Žemų dažnių ir erdvinio garso garsiakalbiai automatiškai prijungiami, kai yra jjungta „Soundbar“.

PASTABA

• Prieš prisijungdami prie „Soundbar“, prijunkite žemų dažnių ir erdvinio garso garsiakalbių maitinimą. Žemų dažnių ir erdvinio garso garsiakalbiai bus automatiškai prijungiami įjungus „Soundbar“.
• Jei gaminiui esant jjungtam atjungsite ir vėl prijungsite maitinimo laidą, „Soundbar” automatiškai įsijungs.

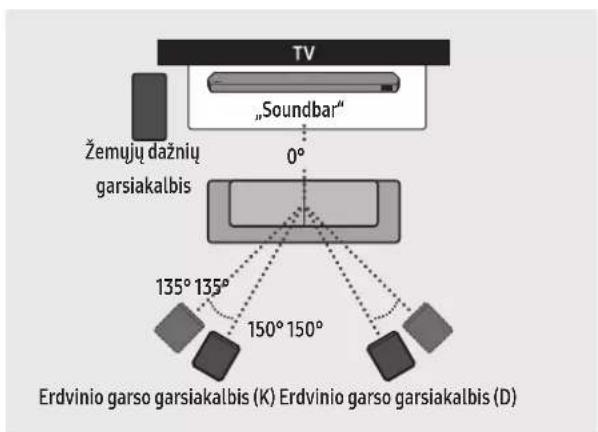

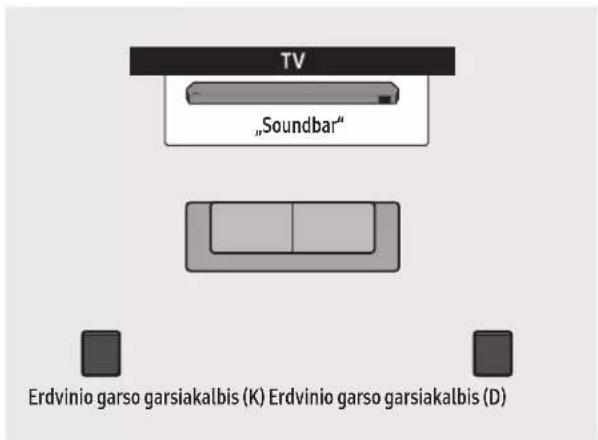

Rekomenduojamas garsiakalbių išdėstymas

! SPÉJIMAS

• Belaidės priimančiosios antenos yra įmontuotos žemų dažnių ir erdvinio garso garsiakalbiuose. Laikykite įrenginius sausoje ir nuo vandens atokiau esančioje vietoje.
• Kad garsas būtų optimalus, įsitikinkite, kad aplink žemų dažnių ir erdvinio garso garsiakalbius nėra jokių kliūčių.

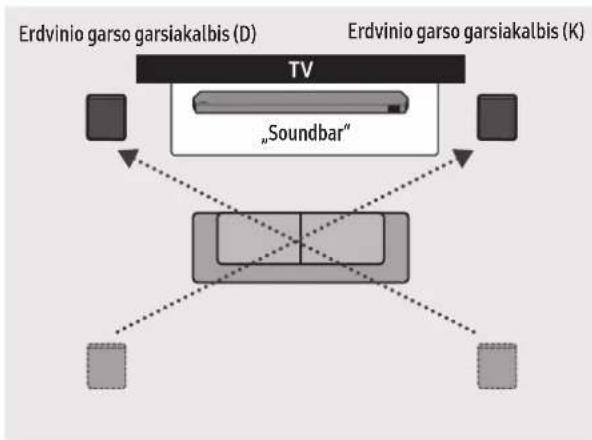

Erdvinio garso garsiakalbio režimas

Optimalus erdvinis garsas gali būti perteiktas priklausomai nuo erdvinio garso garsiakalbio padėties. Žemiau esančioje iliustracijoje rasite garsiakalbių padėtį. Norėdami jungti šį režimą „Soundbar” nuotolinio valdymo pultu junkite režimą „Erdvinio garso garsiakalbis“.

(Garso valdymas) → Erdvinio garso garsiakalbis → (Aukštyn) / (Živyn) → Priekinis / galinis)

Galiné padètis Priekiné padètis

PASTABA

• Šis režimas galimas tik „Soundbar" modeliuose, kuriuose yra tam tikras erdvinio garso garsiakalbis.
• Priekinio garsiakalbio režimu nustatykite priekinius garsiakalbius j save.
• Šis erdvinio garso garsiakalbio režimas jungtas pagal numatytuosius parametrus.

Prieš atlikdami prijungimą rankiniu būdu, atlikite toliau nurodytus veiksmus.

• Patikrinkite, ar tinkamai prijungti „Soundbar” ir žemų dažnių garsiakalbio ar erdvinio garso garsiakalbių maitinimo kabeliai.

• Isitikinkite, ar „Soundbar“ išjungtas.

• Išjunkite „Soundbar“ maitinimą.

• Mažiausiai 5 sekundes palaikykite nuspaudę žemų dažnių ir erdvinio garso garsiakalbių galinėje dalyje esantį mygtuką ID SET.

- Visų garsiakalbių galinėje dalyje esantis raudonas indikatorius išsijungia ir pradeda mirksėti mėlynas indikatorius.

Galinė žemujų dažnių garsiakalbio dalis Galinė žemujų dažnių garsiakalbio dalis

Kairiojo ir dešiniojo erdvinio garso garsiakalbio galinė dalis

1. Paspauskite irnuspaudę palaikykite 5 sekundes nuotolinio valdymo pultelio mygtuką Aukštyn.

2. Trumpam „Soundbar“ ekrane parodomas pranešimas ID SET, tada jis pranyksta.

3. Baigus ID SET, „Soundbar“ automatiškai jsijungs.

1. Patikrinkite, ar LED lemputė LINK nuolat dega mėlynai (prisijungta).

Užmezgus ryšj tarp „Soundbar“ ir žemų dažnių bei erdvinio garso garsiakalbių, „LINK“ LED indikatorius nustoja mirksėti ir nepertraukiamai šviečia mėlyna spalva.

Žemuų dažnių ir erdvinio garso garsiakalbių gale esančios LED indikatoriaus lemputės

LED Büsena Aprašas Sprendimas
Žemujių dažnių garsiakalbisMėlynaErdvinio garso garsiakalbiaiMėlyna	Šviečia	Sėkmingai prisijungta (jprastas veikimas)	-
	Mirksi Ryšys atkuriamas		Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar” jrenginio arba palaukite apie 5 min. Jei indikatorius tebemirksi, pabandykite rankiniu būdu prijungti žemų dažnių ir erdvinio garso garsiakalbius. (Žr. 11 psl.)
Žemujių dažnių garsiakalbisRaudonaErdvinio garso garsiakalbiaiRaudona	Šviečia	„Standby” („Soundbar” pagrindinis jrenginys išjungtas)	Patikrinkite, ar maitinimo laidas tinkamai prijungtas prie pagrindinio „Soundbar” jrenginio.
		Nepavyko prisijungti Prijunkite dar kartą. Rankinio prijungimo instrukcijas žr. 11 psl.
Žemujių dažnių garsiakalbisRaudona ir mėlynaErdvinio garso garsiakalbiaiRaudona ir mėlyna	Mirksi Gedimas Žr. šiame vadove pateiktą „Samsung“ aptarnavimo centro informaciją.

PASTABA

• Jei pagrindinis jrenginys jungtas, žemų dažnių garsiakalbis pradės veikti delsos režimu, o STANDBY LED žemų dažnių garsiakalbio užpakalinėje dalyje kelis kartus sumirksės mėlynai, tada pradės šviesti raudonai.
• Jei šalia „Soundbar“ naudosite jrenginj, kuris naudoja tą patj dažnji kaip ir „Soundbar“, susidarę trikdžiai gali pertraukinėti garsą.
• Maksimalus pagrindinio jrenginio belaidžio signalo transliavimo atstumas yra 10 metru, tačiau jis gali skirtis priklausomai nuo aplinkos, kurioje naudojamas jrenginys. Jei tarp pagrindinio jrenginio ir žemų dažnių garsiakalbio stovi plieninė-betoninė ar metalinė siena, sistema iš viso gali neveikti, nes belaidis signalas negali prasiskverbti pro metalą.

JSPÉJIMAS

• Belaidės priimančiosios antenos yra įmontuotos žemų dažnių ir erdvinio garso garsiakalbiuose. Laikykite įrenginį toliau nuo vandens ir drėgmės.
• Kad garsas būtų optimalus, įsitikinkite, kad aplink žemų dažnių ir erdvinio garso garsiakalbius nėra kliūčių.

05 PRISIJUNGIMAS PRIE TELEVIZORIAUS

Televizoriaus, palaikančio HDMI ARC (garso gražinimo kanalas), prijungimas

IŠPĚJIMAS

• Kai yra prijungtas ir HDMI ir optimis laidas, pirmas priimamas HDMI signalas.
• Jei HDMI laidu sujungiate televizorių ir „Soundbar“, junkite prie jungčių, kurios pažymėtos ARC. Kitu atveju televizoriaus garsas gali neveikti.
• Rekomenduojamas kabelis yra Premium High Speed HDMI Cable with Ethernet, kurj sertifikavo HDMI.org.

1. Kai „Soundbar“ irtelevizorius išjungti, prijunkite HDMI laidą taip, kaip parodyta paveikslėlyje.
2. Ijunkite „Soundbar“ ir televizorių.

3. „Soundbar“ pagrindinio jrenginio ekrano lange rodoma „TV ARC“ ir televizoriaus garsas atkuriamas per „Soundbar“.

4. Jei nėra televizoriaus garso, paspauskite mygtuką (Daugiafunkcis), „Soundbar“ viršuje arba mygtuką ➞ (Šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte režimą „D.IN“. Ekrane eilės tvarka rodomi „D.IN“ ir „TV ARC“; televizoriaus garsas veikia.

5. Prijungiant televizorių, kuris palaiko funkcija „eARC“, „eARC“ yra rodomas ekrane bei yra girdimas garsas.
6. Jei norite prisijungti su „eARC“, televizoriaus meniu turi būti jungta funkcija „eARC“. Daugiau informacijos apie nustatymą pateikiama televizoriaus naudotojo vadove. (pvz., „Samsung“ televizorius: Pagrindinis ( ) → Meniu → Nustatymai ( ) → Visi nustatymai ( ) → Garsas → „Expert Settings“ → „HDMI-eARC Mode (Auto)“
7. Jei „Soundbar“ pagrindinio jrenginio ekrano lange nerodoma „TV ARC“, patikrinkite, ar HDMI laidas prijungtas prie tinkamo lizdo.
8. Naudodami garsumo reguliavimo mygtukus televizoriaus nuotolinio valdymo pulte pakeiskite „Soundbar“ garsumo lygj.

PASTABA

• Kai HDMI ARC („Audio Return Channel“) palaikantj televizorių prijungiate prie „Soundbar“ HDMI laidu, skaitmeninius vaizdo įrašų ir garso duomenis galima perduoti neprijungiant atskiro optinio laido.
• Rekomenduojame naudoti bešerdj HDMI kabelj, jei įmanoma. Jei norite naudoti šerdinj HDMI kabelj, naudokite mažesnio nei 14 mm skersmens laidą.
• Ši funkcija negalima, jei pasirinktas HDMI kabelis nepalaiko ARC.
• Kai transliacijos garsas yra užkoduotas „Dolby Digital“, o „Digital Output Audio Format“ televizoriuje nustatytas kaip PCM, rekomenduojame pakeisti nustatymą i „Dolby Digital“. Kai pakeisite televizoriaus nustatymą, galėsite mėgautis geresne garso kokybe. (Televizoriaus meniu terminai „Dolby Digital“ ir PCM gali būti pavadinti skirtingai – tai priklauso nuo televizoriaus gamintojo.)
  • ARC/eARC protokolai palaiko „Dolby Atmos”.
• Isitikinkite, kad turinys palaiko „Dolby Atmos®”.

Prijungimas naudojant optinį kabelį

Ka patikrinti prieš prijungiant

• Kai yra prijungtas ir HDMI ir optinis laidas, pirmas priimamas HDMI signalas.
• Naudodami optinj kabelj, ant kurio galų yra dangteliai, būtinai juos nuimkite.

1. Kai televizorius ir „Soundbar“ yra išjungti, sujunkite „Soundbar“ DIGITAL AUDIO IN (OPTICAL) lizdą ir televizoriaus OPTICALišvesties lizdą optiniu laidu (nepridedamas), kaip tai parodyta paveikslėlyje.
2. Ijunkite „Soundbar“ ir televizorių.
3. Paspauskite mygtuką ○ (Daugiafunkcis) „Soundbar” viršuje arba mygtuką → (Šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte režimą „D.IN”.
4. Televizoriaus garsas atkuriamas per „Soundbar“.

Prijungimas per „Bluetooth“

Kai „Samsung“ televizorius prijungiamas per „Bluetooth“, stereogarsu galite mégautis be jokios laidų raizgalynės.

• Vienu metu galima prijungti tik vieną „Samsung“ televizorių.
• Galima prijungti „Samsung“ televizorių, kuris palaiko „Bluetooth“. Patikrinkite televizoriaus techninius duomenis.

Prijungimas pirmą kartą

1. Paspauskite mygtuką ✝ PAIR „Soundbar“ nuotolinio valdymo pultelyje, kad patektumėte i režimą „BTPAIRING“.

(ARBA) a. Paspauskite mygtuką ○ (Daugiafunkcis) „Soundbar“ viršuje ir pasirinkite „BT“.

„BT“ automatiškai per kelias sekundes pasikeičia i „BTPAIRING“ arba pasikeičia i „BT READY“, jei prijungtas jrašas.

b. Kai pasirodo užrašas „BT READY“, paspauskite irnuspaudę palaikykite 5 sekundes mygtuką (Mikrofonas ij./išj.). „Soundbar“ viršuje, kad būtų rodomas užrašas „BT PAIRING“.

1. „Samsung“ televizoriuje pasirinkite „Bluetooth“ režimą.

(pvz., Pagrindinis (n) → Meniu → Nustatymai (☀) → Visi nustatymai (☀) → Garsas → Garso išvestis → „Bluetooth“ garsiakalbių sąrašas → Soundbar Q***C (Bluetooth))

1. Iš televizoriaus ekrane rodomo sarašo pasirinkite „Soundbar Q***C“.

Televizoriaus „Bluetooth“ jrenginių sąraše pasiekiamas „Soundbar“ žymimas „Reikia susieti“ arba „Susieta“. Jei norite prijungti „Samsung“ televizorių prie „Soundbar“, pasirinkite pranešimą ir užmegzkite ryšį.

- Kai „Samsung“ televizorius prijungtas, „Soundbar“ priekiniame ekrane parodoma [Televizoriaus pavadinimas] → „BT“.

1. Dabar „Samsung“ televizoriaus garsą galite girdėti per „Soundbar“.

- Kai prijungete „Soundbar“ garsiakalbj prie „Samsung“ televizoriaus pirmą kartą, prijungdami iš naujo naudokite režimą „BT READY“.

Jei jrenginio nepavyksta prijungti

• Jei „Samsung“ televizoriaus garsiakalbių sąraše jau yra „Soundbar“ (pvz., „Soundbar Q***C“), jį ištrinkite.
  • Tada pakartokite 1–3 veiksmus.

„Soundbar“ garsiakalbio atjungimas nuo „Samsung“ televizoriaus

Paspauskite mygtuką 🕒 (Daugiafunkcis) „Soundbar“ viršuje arba mygtuką → (Šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte kitą režimą nei „BT“.

- Atjungimas šiek tiek užtrunka, nes „Samsung“ televizorius turi gauti atsakymą iš „Soundbar“ garsiakalbio.

(Reikalingas laikas gali skirtis ir priklauso nuo „Samsung“ televizoriaus modelio.)

• BTREADY : Šiuo režimu galite iš naujo prijungti bet kurj anksčiau prijungtą „Samsung“ televizorių arba mobilųji įrenginį.
• BTPAIRING: Šiuo režimu galite prijungti naują jrenginį prie „Soundbar“ garsiakalbio.
  (Paspauskite mygtuką ➤ PAIR ant „Soundbar“ nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite ☎ (Mikrofonas jj./išj.) mygtuką, esantį ant „Soundbar“ viršaus, kol „Soundbar“ yra "BT" režime.)

Pastabos apie „Bluetooth“ ryši

• Suraskite 1 m atstumu esanti nauja irenginj ir prijunkite ji naudodami „Bluetooth“ ryšj.
• Jei prijungiant „Bluetooth“ jrenginj prašoma jvesti PIN kodą, jveskite <0000>.
• Parengties büsenos „Soundbar“ automatiškai išsijungia po 18 minučių.

• Esant toliau nurodytoms aplinkybėms, „Soundbar“ gali neatlikti „Bluetooth“ paieškos arba tinkamai neužmegzti ryšio.

• Jei aplink „Soundbar“ yra stiprus elektros laukas.

• Jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ jrenginiai.
• Jei „Bluetooth“ jrenginys išjungtas, jo néra arba sugedo.

- Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar” pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.

Prijungimas naudojant „Wi-Fi“

Ką patikrinti prieš prijungiant

• „Wi-Fi“ ryšys galimas tik „Samsung“ televizoriuje.
• Patikrinkite, ar belaidis maršruto parinktuvas („Wi-Fi“) jungtas ir ar televizorius prijungtas prie maršruto parinktuvo.
• Televizorius ir „Soundbar“ turi būti prijungti prie to paties belaidžio tinklo („Wi-Fi“).
• Jei jūsų belaidžio ryšio maršruto parinktuvas („Wi-Fi“) naudoja DFS kanalą, negalėsite užmegzti „Wi-Fi“ ryšio tarp televizoriaus ir „Soundbar“. Norėdamį gauti daugiau informacijos, susisiekite su savo interneto paslaugų teikėju.
• Kadangi meniu gali skirtis priklausomai nuo pagaminimo metu, žr. savo televizoriaus vadovą.

• Norėdami per „Wi-Fi“ ryšį prijungti televizorių prie „Soundbar“, pirmiausia prijunkite „Soundbar“ prie belaidžio ryšio maršruto parinktuvo. Informacijos apie tai, kaip užmegzti „Wi-Fi“ ryšį, rasite 23 psl.

• Daugiau informacijos apie „Wi-Fi“ ryšio užmezgimą su „Soundbar“ rasite 23 psl., skyriuje „2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas)”.

• Pakeiskite televizoriaus jvesties šaltinį naudodami „Soundbar" garso meniu.

• „Samsung“ televizoriai, išleisti 2017 m. ar vėliau

Pagrindinis (☐) → Meniu → Nustatymai (☐) → Visi nustatymai (☐) → Garsas → Garso išvestis → Soundbar Q***C (Wi-Fi)

PASTABA

„Wi-Fi Dolby Atmos“ jungti galima naudoti kai kuriuose „Samsung“ televizoriuose ir „Soundbar“ modeliuose.

Atsargiai: jei jjungsite arba išjungsite „Wi-Fi“, „Soundbar“ bus automatiškai paleistas iš naujo.

„Wi-Fi“Prievado išjungimo būdas	Norėdami jungti ar išjungti „Wi-Fi“, „Soundbar“ nuotolinio valdymo pulte 30 sekundžių spauskite mygtukąCH LEVEL.
„Bluetooth“Prievado išjungimo būdas	Norėdami jungti ar išjungti „Bluetooth“, „Soundbar“ nuotolinio valdymo pulte 30 sekundžių spauskite mygtukąTONE CONTROL.

„Q-Symphony“ funkcijos naudojimas

• Kai „Soundbar“ prijungiamas prie „Samsung“ televizoriaus, kuris palaiko „Q-Symphony“ funkciją, galite vienu metu leisti garsą per „Soundbar“ ir televizorių. Jei naudojate „Q-Symphony“ funkciją, televizoriuje leidžiamas erdvinis garsas yra sodresnis ir labiau trimatis.
• Prijungus „Soundbar“, televizoriuje rodomas meniu „TV+Soundbar“.
  Nustatymai (→ Visi nustatymai (→ Garsas → Garso išvestis

- Televizoriaus meniu pavyzdys: TV + [AV] „Soundbar” serijos pavadinimas (HDMI) / TV + [AV] „Soundbar” serijos pavadinimas (optinis)

- Televizoriaus meniu pavyzdys: TV + [AV] „Soundbar“ serijos pavadinimas („Wi-Fi“)

PASTABA

• Funkcija gali veikti pagal televizoriaus palaikomą kodeką.
• Ši funkcija palaikoma tik tada, kai prijungtas HDMI kabelis, optimis kabelis (nepridedamas) arba „Wi-Fi“.
• Rodomas pranešimas gali skirtis atsižvelgiant j tai, koks televizoriaus modelis.
• Įsitikinkite, kad jūsų televizorius ir „Soundbar“ yra prijungti prie to paties belaidžio maršruto parinktuvo / dažnio.
• Šią funkciją galima naudoti kai kuriuose „Samsung“ televizoriuose ir „Soundbar“ modeliuose.

„SpaceFit Sound“ naudojimas

Ši funkcija analizuoja naudotojo klausymosi erdvę „Soundbar“ mikrofonu ir užtikrina optimalų garsą. Garso optimizavimas vyksta automatiškai.

1 būdas. Prijungimas per „Soundbar“

Norėdami jungti šią funkcija, „Soundbar” nuotolinio valdymo pultu jjunkite režimą „SpaceFit sound“.

1. Paspauskite mygtuką 📋 (Garso valdymas), norėdami įjungti „SpaceFit Sound” režimą. Ekrane parodomas užrašas „SPACEFIT SOUND OFF”.

1. Paspauskite nuotolinio valdymo pulto mygtuką Aukstyn, kad jungtumėte „SpaceFit Sound”. Ekrane parodomas užrašas „ON”.

1. Paspauskite nuotolinio valdymo pulto mygtuką Žemyn, kad išjungtumėte „SpaceFit Sound”. Ekrane parodomas užrašas „OFF”.

2 būdas. Prijungimas per televizorių

Norėdami jjungti šią funkcija, „Samsung TV“ meniu junkite režimą „Adaptive Sound+“.

(Pagrindinis (n) → Meniu → Nustatymai (♂) → Visi nustatymai (♂) → „General“ → Išmaniojo režimo nustatymai → Adaptive Sound+)

- Televizoriuje jungus režimą Adaptive Sound+, garso režimas „Soundbar“ bus automatiškai pakeistas i Adaptive Sound+.

PASTABA

Ši funkcija veikia, kai „Soundbar“ yra prijungtas prie kai kurių „Samsung“ televizorių.

06 IŠORINIO JRENGINIO PRIJUNGIMAS

1 būdas. Prijungimas naudojant HDMI laidą (gebantį atkurti ir dekoduoti „Dolby Atmos“ / DTS:X)

Ka patikrinti prieš prijungiant

• Jei garso išvesties parinktyse yra parinktis Antrinis garsas, įsitikinkite, kad ši parinktis yra išjungta.
• Isitikinkite, kad turinys palaiko „Dolby Atmos®“ / DTS:X.

1. HDMI kabeliu prijunkite išorinio jrenginio HDMI OUT prievadą ir HDMI prievadą, esantj „Soundbar” apačioje.
2. HDMI kabeliu prijunkite televizoriaus HDMI IN prievada ir HDMI TO TV (eARC/ARC) prievada, esantį „Soundbar“ apačioje.
3. Ijunkite „Soundbar“, televizorių ir išorini įrenginį.
4. Paspauskite mygtuką (Daugiafunkcis) „Soundbar“ viršuje arba mygtuką → (Šaltinis) nuotolinio valdymo pultelyje, kad pasirinktumėte režimą „HDMI1“ ar „HDMI 2“.
5. „Soundbar“ ekrane rodoma, kad šiuo metu yra pasirinktas režimas „HDMI1“ ar „HDMI2“ ir „Soundbar“ pradeda leisti garsus.

PASTABA

• Naudojant „Dolby Atmos®“ / DTS:X: Jei jvesties Šaltinis yra „Dolby Atmos®“ / DTS:X, žr. „Skirtingų režimų garso efektų išvesties specifikacijos“ 7 psl...
• Kai „Dolby Atmos®“ suaktyvintas, priekiniame ekrane rodomas užrašas „DOLBY ATMOS“.
• Suaktyvinus DTS:X, viršutiniame ekrane rodomas „DTS:X“.
  • „Dolby Atmos®“ / DTS:X konfigūravimas BD leistuve ar kitame jrenginyje

Eikite i BD grotuvo ar kito jrenginio nustatymų meniu ir atidarykite garso išvesties parinktis ir jsitikinkite, kad yra pasirinkta „Bitstream“ parinktis „be kodavimo“. Pvz., „Samsung“ BD leistuve eikite i Pradžios meniu → Garsas → Skaitmeninė išvestis ir pasirinkite „Bitstream“ (neapdorotas).

Palaikoma UHD signalų specifikacija (3840 x 2160p)

Kadru dažnis (kadr. / sek.) Spalvų gylis RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bitų 0 0 0 0
	10 bitų	-	-	0	0
	12 bitų	-	-	0	0
120	8 bitų	-	-	-	-
	10 bitų	-	-	-	-

• Palaikomos specifikacijos gali skirtis priklausomai nuo prijungto išorinio jrenginio ar naudojimo sąlygų.

2 būdas. Prijungimas naudojant optinį kabelį

1. Optiniu laidu (nepridedamas) prijunkite pagrindinio „Soundbar“ bloko jvestj DIGITAL AUDIO IN (OPTICAL) ir išorinio jrenginio prievadą OPTICAL OUT.
2. Ijunkite „Soundbar“ ir išorinį jrenginį.
3. Pasirinkite režimą „D.IN“, paspauskite mygtuką ○ (Daugiafunkcis) „Soundbar viršuje arba mygtuką ➞ (Šaltinis) nuotolinio valdymo pultelyje.
4. „Soundbar" atkurs garsus iš išorinio jrenginio.

07 MOBILIOJO IRENGINIO PRIJUNGIMAS

1 būdas. Prijungimas per „Bluetooth“

Prijunge mobiluji jrengini per „Bluetooth“ stereogarsu galite mégautis be jokios laidų raizgalynės.

- Jei susietą „Bluetooth“ jrenginį prijungiate, kai „Soundbar“ yra išjungtas, „Soundbar“ automatiškai įsijungia.

Prijungimas pirmą kartą

- Jei prijungiate prie naujo „Bluetooth“ jrenginio, jsitikinkite, kad jrenginys yra 1 m atstumu.

1. Paspauskite mygtuką *PAIR „Soundbar“ nuotolinio valdymo pultelyje, kad patektumėte i režimą „BT PAIRING“.

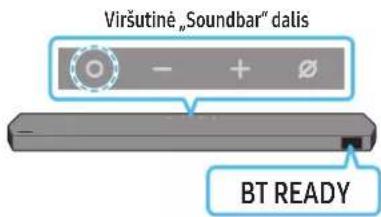

(ARBA) a. Paspauskite mygtuką ○ (Daugiafunkcis) „Soundbar“ viršuje ir pasirinkite „BT”.

„BT“ automatiškai per kelias sekundes pasikeičia „BTPAIRING“ arba pasikeičia „BT READY“, jei prijungtas įrašas.

b. Kai pasirodo užrašas „BT READY“, paspauskite ir nuspaude palaikykite 5 sekundes mygtuką (Mikrofonas i.j./išj.). „Soundbar“ viršuje, kad būtų rodomas užrašas „BT PAIRING“.

1. Savo jrenginyje iš rodomo sarašo pasirinkite „Soundbar Q***C“.

- Kai „Soundbar" prijungiamas prie mobiliojo [renginio, priekiniame ekrane parodoma [Mobiliojo [renginio pavadinimas] → „BT”.

1. Per „Soundbar“ leiskite muzikos failus iš jrenginio, kuris prijungtas per „Bluetooth“.

- Kai prijungete „Soundbar“ garsiakalbį prie mobiliojo įrenginio pirmą kartą, norėdami prisijungti iš naujo naudokite režimą „BT READY“.

Jei jrenginio nepavyksta prijungti

- Jei mobiliojo jrenginio garsiakalbių sąraše jau yra „Soundbar“ (pvz., „Soundbar Q***C“), ji ištrinkite.

- Pakartokite 1 ir 2 veiksmus.

Kuo skiriasi BT READY ir BT PAIRNG?

• BT READY : Šiuo režimu galite iš naujo prijungti bet kurį anksčiau prijungtą „Samsung” televizorių arba mobilųjj įrenginį.
• BTPAIRING: Šiuo režimu galite prijungti naują jrenginį prie „Soundbar“ garsiakalbio.

(Paspauskite mygtuką ➤ PAIR ant „Soundbar“ nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite ☎ (Mikrofonas jj./išj.) mygtuką, esantį ant „Soundbar“ viršaus, kol „Soundbar“ yra “BT” režime.)

Pastabos apie „Bluetooth“ ryši

• Suraskite 1 m atstumu esanti nauja irenginj ir prijunkite ji naudodami „Bluetooth“ ryšj.
• Jei prijungiant „Bluetooth“ jrenginį prašoma įvesti PIN kodą, įveskite <0000>.
• Parengties büsenos „Soundbar“ automatiškai išsijungia po 18 minučių.

• Esant toliau nurodytoms aplinkybėms, „Soundbar“ gali neatlikti „Bluetooth“ paieškos arba tinkamai neužmegzti ryšio.

• Jei aplink „Soundbar“ yra stiprus elektros laukas.

• Jei su „Soundbar“ vienu metu susiejami keli „Bluetooth“ jrenginiai.

• Jei „Bluetooth“ jrenginys išjungtas, jo nėra arba sugedo.

• Naudojant elektroninius jrenginius gali atsirasti radijo trikdžių. Elektromagnetines bangas skleidžiantys jrenginiai turi būti laikomi toliau nuo „Soundbar“ pagrindinio jrenginio, taip pat nuo mikrobangų krosnelių, belaidžio LAN jrenginių ir pan.
  • „Soundbar“ palaiko SBC duomenis (44,1 kHz, 48 kHz).

• Prijunkite tik prie „Bluetooth“ jrenginių, palaikančių A2DP (AV) funkcija.
• Negalite prijungti „Soundbar“ prie „Bluetooth“ jrenginio, kuris palaiko tik HF (laisvų rankų) funkcija.
• Prijungdami „Soundbar“ prie „Bluetooth“ jrenginio, padėkite juos kaip įmanoma arčiau vienas kito.
• Kuo didesnis atstumas tarp „Soundbar“ ir „Bluetooth“ jrenginio, tuo prastesnė garso kokybė.

„Bluetooth“ ryšys gali nutrūkti, kai atstumas tarp įrenginių viršija veikimo diapazoną.

• „Bluetooth“ ryšys gali neveikti, kaip numatyta, vietose, kuriose signalas prastai priimamas.

• „Bluetooth“ jrenginys gali skleisti triukšmą ar sutrikti jo veikimas esant šioms sąlygoms:

• Kai liečiasi su „Bluetooth“ jrenginio ar „Soundbar“ signalo siųstuvu-imtuvu.

• Kampuose arba kai šalia yra kliūtis, pavyzdžiui, siena ar pertvara, dėl kurių gali įvykti elektros pokyčių.
• Kai yra veikiamas kitų gaminių, veikiančių tuo pačiu dažnių diapazonu, pavyzdžiui, medicinos įrangos, mikrobangų krosnelės ir belaidžių LAN įrenginių, skleidžiamus radijo trikdžių.

• Tokios kliūtys kaip durys ar sienos taip pat gali turėti įtakos graso kokybei, net jei įrenginiai yra netoli vienas kito.

• Atkreipkite dèmesj, kad „Soundbar“ negalima susieti su „Bluetooth“ jrenginiais, kai naudojama „Bluetooth“ parinktis.

• Šis belaidis jrenginys, kai veikia, gali sukelti elektros trukdžių.

„Bluetooth“ jrenginio atjungimas nuo „Soundbar“

Galite atjungi „Bluetooth“ jrenginj nuo „Soundbar“. Instrukcijas žr. „Bluetooth“ jrenginio naudotojo vadove.

• „Soundbar“ bus atjungtas.
• „Soundbar“ atjungus nuo „Bluetooth“ [renginio, „Soundbar“ priekiniame ekrane bus rodomas pranešimas „BT DISCONNECTED“.

„Soundbar“ atjungimas nuo „Bluetooth“ jrenginio

Paspauskite mygtuką 🕒 (Daugiafunkcis) „Soundbar“ viršuje arba mygtuką ➞ (Šaltinis) nuotolinio valdymo pultelyje, kad perjungtumėte režimą iš „BT“.

• Atjungimas gali užtrukti, nes „Bluetooth“ jrenginys turi gauti atsakymą iš „Soundbar“. (Atjungimo laikas gali skirtis, atsižvelgiant j „Bluetooth“ jrenginį.)
• „Soundbar“ atjungus nuo „Bluetooth“ [renginio, „Soundbar“ priekiniame ekrane bus rodomas pranešimas „BT DISCONNECTED“.

2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas)

Norint prijungti „Soundbar“ prie mobiliojo jrenginio per belaidi tinklą („Wi-Fi“), reikalinga programa „SmartThings“.

Prijungimas pirmą kartą

1. Mobiliajame jrenginyje (išmaniajame telefone ar planšetėje) įdiekite ir paleiskite programą SmartThings.
2. Vadovaukitės programos ekrane pateikiamais nurodymais, kad įtrauktumėte „Soundbar”.

- Kai kuriuose jrenginiuose gali būti neparodytas automatiškai iššokantis langas (žr. toliau pateiktą antrą ekrano kopiją).

Jei nėra iššokančio lango, ekrane Home paspauskite „+”. „Soundbar“ garsiakalbis pridėtas programoje.

- Toliau pateikto paveikslėlio vaizdas gali skirtis atsižvelgiant į programos versiją.

Naudojant „SmartThings Hub“

• Galite naudoti „Soundbar“ funkcija „SmarThings Hub“, norédami prijungti IoT jrenginius (lemutés, kištukus, jutiklius ir pan.), kuriems reikalingas „SmartThings Hub“.
• Norėdamí naudoti funkcija „SmarThings Hub“, pirmiausiai turite užregistruoti „Soundbar“programėlėje „SmartThings”.

1. Pridėkite „Soundbar” programoje „SmartThings“ pagal instrukcijas skyriuje „2 būdas. Prijungimas naudojant „Wi-Fi“ (belaidis tinklas) > Prijungimas pirmą kartą”.
2. Palieskite „Soundbar“ jrenginio kortele.
3. Palieskite „SmartThings Hub“ ekrano apačioje.

4. Palieskite „Using SmartThings Hub“, tada palieskite „Set up“, norėdami aktyvinti funkcija „SmartThings Hub“.

5. Kai funkcija „SmartThings Hub“ aktyvinama, „unset“ pasikeičia i „using“.

6. „SmartThings Hub“ jrenginio kortelé pasirodys šalia „Soundbar“ jrenginio kortelés.

7. Ekrane „Home“ palieskite „+”, norėdami pridėti IoT įrenginį.

8. Sèkmingai pridèjus IoT jrenginj, jo kortelè pasirodo programoje.

9. Jei atjungsite „Soundbar“, per „SmartThings Hub“ prijungti jrenginiai gali atsijungti. Atjungtus jrenginius reikės prijungti iš naujo.

„SmartThings Hub“ šalinimas iš „SmartThings“ programos

1. Prietaisų ekrane palieskite „Soundbar” įrenginio kortelę.
2. Palieskite „SmartThings Hub“ ekrano apačioje.
3. Palieskite „Removing SmartThings Hub“, norėdami išjungti funkcija „SmartThings Hub“.

- Kai funkcija „SmartThings Hub“ išjungiama, „using“ pasikeičia i „unset“.

Prisijungimas per „Apple Airplay 2“

• Ši funkcija gali būti nepasiekiama kai kuriose šalyse.
• Šis „Samsung Soundbar“ palaiko „AirPlay 2“. Norint naudoti šią technologija, reikalinga „iOS13.4“ arba naujesné versija.

Naudodami „AirPlay 2“ galite srautiniu būdu transliuoti muzika, tinklalaides ir kitus garso įrašus iš savo „Apple“ įrenginių į „Samsung Soundbar“.

• Norėdami įgalinti „AirPlay2“ savo „Soundbar“, pirmiausiai turite užregistruoti įrenginį su „Samsung Smart Things“ programa, sutikdami su programos sąlygomis ir nuostatomis.
• Isitikinkite, ar „Soundbar“ jjungtas ir prijungtas prie to paties „Wi-Fi“ tinklo, prie kurio prijungtas jūsų „Apple“ jrenginys.
• Pasirinkite iš „AirPlay“ palaikomos programėlės arba naudodami „iPhone“, „iPad“ ar „Mac“ funkcija „Control Centre“.
• Iš galimų įrenginių, per kuriuos galima leisti dabartinį garso įrašą, sąrašo pasirinkite „Soundbar”.

„Tap Sound“ funkcijos naudojimas

Bakstelėkite „Soundbar“ mobiliuoju jrenginiu, kad mobiliojo jrenginio turinio garsas būtų atkuriamas per „Soundbar“.

• Ši funkcija gali būti nepalaikoma ir tai priklauso nuo mobiliojo jrenginio.
• Ši funkcija suderinama tik su „Samsung“ mobiliaisiais jrenginiais, kuriuose naudojama „Android“ 8.1 arba naujesnė versija.

1. Ijunkite Tap Sound funkcija mobiliajame jrenginyje.
2. Norėdami sužinoti, kaip jungti šią funkciją, žr. „Funkcijos „Tap Sound“ jjungimas“ toliau.

3. Bakstelékite „Soundbar“ mobiliuoju jrenginiu. Pasirodžiusiame pranešimo lange pasirinkite „Start now“. Ryšys tarp mobiliojo jrenginio ir „Soundbar“ užmezgamas naudojant „Bluetooth“.

4. Mobiliojo jrenginio turinio garso atkūrimas per „Soundbar”.

5. Ši funkcija aptinka vibraciją, kuri atsiranda jrenginiui prisilietus prie „Soundbar“, ir per „Bluetooth“ prijungia mobiluji jrenginį prie „Soundbar“.

6. Būkite atsargūs, kad bakstelėdami mobiliuoju jrenginiu nepataikytumėte j aštrų „Soundbar“ kampa. „Soundbar“ arba mobilusis jrenginys gali būti subraižytas arba pažeistas.
7. Rekomenduojama, kad mobilusis jrenginys būtų uždaromame dékle. Švelniai bakstelėkite plačią viršutinę „Soundbar“ dalį nenaudodami jegos.

- Jei norite naudoti šią funkcija, atnau jinkite SmartThings programą i naujausią versiją.

Funkcija gali būti nepalaikoma ir tai priklauso nuo programos versijos.

Funkcijos „Tap Sound“ jjungimas

Pasinaudokite programa SmartThings ir jjunkite Tap View, Tap Sound funkcijas.

1. Mobiliajame jrenginyje paleiskite SmartThings programą.

2. Programos SmartThings ekrane, rodomame mobiliajame jrenginyje, pasirinkite (≡→).

3. Nustatykite „Tap View, Tap Sound“ kaip „jungta“, kad mobiliajam jrenginiui priartėjus prie „Soundbar“ ši funkcija veiktų. Funkcija jungta.

PASTABA

• Kai mobilusis jrenginys veikia energijos taupymo režimu, Tap Sound funkcija neveikia.
• Tap Sound funkcija gali neveikti, jei prie „Soundbar“ garsiakalbio yra radijo trikdžius skleidžiantys jrenginiai, pvz., elektros prietaisai. Užtikrinkite, kad radijo trikdžius skleidžiantys jrenginiai būty laikomi atitinkamu atstumu nuo „Soundbar“.

08 SIENINIO LAIKIKLIO MONTAVIMAS

Su jrengimu susijusios atsargumo priemonės

• Tvirtinkite tik prie vertikalios sienos.
- Netvirtinkite tokioje vietoje, kurioje yra aukšta temperatūra ar didelis drėgnumas.
- Patikrinkite, ar siena yra pakankamai tvirta ir išlaikys gaminio svorj. Jei ne, sustiprinkite sieną arba pasirinkite kitą tvirtinimo vietą.
- Ísigykite ir naudokite tvirtinimo varžtus arba varžtus su kaiščiais, tinkamus jūsų sienos tipui (tinko plokščių, geležinių plokščių, medienos ir t. t.). Jei įmanoma, įsukite varžtus į sienos rémus.
- Isigykite tvirtinimo varztus pagal sienos, ant kurios norite pritvirtinti „Soundbar“, tipą ir storj.

• Skersmuo: M5
  – Ilgis: rekomenduojama 35 mm arba daugiau.

- Prieš montuodami „Soundbar“, prijunkite jrenginio laidus prie išorinių jrenginių.

- Prieš tvirtindami jsitikinkite, kad jrenginys yra išjungtas, o jo kištukas ištrauktas iš elektros lizdo. To nepadarę galite patirti elektros smūgj.

Tvirtinimo prie sienos komponentai

Laikiklio veržlė Varžtas

1. Pridėkite Sieninio laikiklio kreipiamoji prie sienos paviršiaus.

2. Sieninio laikiklio kreiptuvas turi būti sulygiuotas.

3. Jei televizorius pritvirtintas prie sienos, pritvirtinkite „Soundbar“ bent 5 cm žemiau televizoriaus.

1. Sulygiuokite sieninio laikiklio kreiptuvo centrinę liniją su televizoriaus centru (jei „Soundbar“ tvirtinate po televizoriumi), tada juosta pritvirtinkite sieninio laikiklio kreiptuvą prie sienos.

- Jei netvirtinate po televizoriumi, centrinę liniją nustatykite taip, kad ji bütų per tvirtinimo vietos vidurį.

1. Perbraukite rašiklio ar nusmailinto pieštuko galiuku per A tipas vaizdu, esančių abiejuose orientyro galuose, centra, kad pažymėtumėte angas, skirtas atraminiams varžtams, tada nuimkite Sieninio laikiklio kreipiamoji.

1. Naudodami tinkamo dydžio gražtą, išgrężkite angą sienoje ties kiekviena žyma.

- Jei žymės neatitinka kaiščių padėties, prieš įkišdami atraminius varžtus ar įvarus, įsitikinkite, kad į skylutes įdėjote tinkamus kaiščius. Jei naudojate kaiščius ar inkarus, įsitikinkite, kad išgręžtos angos yra pakankamo dydžio naudojamiems kaiščiams arba inkarams.

1. Istumkite varztą (nepridedamas) per kiekvieną laikiklio verzlė, tada kiekvieną varztą tvirtai jsukite i atraminio varžto angą.

1. „Soundbar“ apačioje dviem varžtais tinkama kryptimi priveržkite du sieninio rémo laikiklius.

- Kai montuojate, jsitikinkite, kad sieninio rémo laikiklių pakabinimo dalis yra už „Soundbar“ užpakalinės dalies.

„Soundbar“ garsiakalbio dešinysis galas

1. Pritvirtinkite „Soundbar“ su jau pritvirtintais sieninio rémo laikikliais pakabindami sieninio rémo laikiklius ant sienoje esančių varžtu-laikiklių.

1. Stumkite „Soundbar” žemyn, kaip parodyta toliau, kad sieninio rémo laikikliai tvirtai laikytusi ant varžtu-laikiklių.

- Istatykite varžtus-laikiklius į plačią (apatinę) sieninio rėmo laikiklių dalį, tada stumkite sieninio rėmo laikiklius žemyn taip, kad sieninio rėmo laikikliai tvirtai laikytųsi ant varžtų laikiklių.

Erdvinio garso garsiakalbių tvirtinimas prie sienos

Norédami pritvirtinti erdvinio garso garsiakalbius prie sienos, atskirai galite jsigyti sieninius laikiklius.

„Samsung Electronics“ neparduoda sieninių laikiklių.

Pastabos dėl erdvinio garso garsiakalbių tvirtinimo prie sienos

• Erdvinio garso garsiakalbių sieniniai laikikliai turi išlaikyti didesnį nei 8,0 kg svorį.
• Angos dydis: 1/4 – 20 UNC srieginė įvorė

- Standartinis varžtas: 6,35 mm ø,

1,27 mm žingsnis

• Ilgis: 18 mm ilgio
  – Kiekis: po1 vnt. iš kairės pusės / po1 vnt. iš dešinės pusės

K

D

• Prieš tvirtindami montavimo prie sienos laikiklius, patikrinkite sienos tvirtumą. Jei siena nepakankamai tvirta, prieš tvirtindami sieninius laikiklius ir garsiakalbius prie sienos, sutvirtinkite sieną.
• „Samsung" neatsako už žalą, padarytą netinkamai pritvirtinus gaminį.
• Netvirtinkite garsiakalbių šonu arba apverstų.

09 „SOUNDBAR“ JRENGIMAS PRIEŠAIS TELEVIZORIŲ

Komponentai

x4

Guminé kojelé

Kad sumontuotumėte, pritvirtinkite guminės kojelės prie apatinės „Soundbar“ dalies ir padėkite virš televizoriaus stovo. Įsitikinkite, kad guminės kojelės tinkamai pritvirtintos ir neišsikiša už televizoriaus stovo kraštų. Žr. toliau pateikiamą paveikslėlj.

Padëkite „Soundbar“ garsiakalbj ant televizoriaus stovo.

Išlygiuokite televizoriaus centrą su „Soundbar“ centru kaip parodyta paveikslėlyje ir atsargiai padėkite „Soundbar“ ant televizoriaus stovo.

Dabar padėkite mikrofonus stovo priekyje, kad netrukdytu atpažinti balso.

Televizorius

„Soundbar“ garsiakalbio dešinysis galas

PASTABA

• Isitikinkite, kad „Soundbar“ padéta ant lygaus ir tvirto paviršiaus.
• Nepakankamas atstumas nuo televizoriaus gali sukelti balso atpažinimo ir garso problemu.
• Iliustracija viršuje skiriasi, atsižvelgiant j atitinkamą modelj.
• Siekdami geriausio mikrofonų veikimo, „Soundbar” laikykite bent 2 cm atstumui nuo televizoriaus skydelio.

10 PROGRAMINĖS ĮRANGOS NAUJINIMAS

Automatinis naujinimas

Prijungus „Soundbar“ prie interneto, automatiškai atnaujinama programinė įranga net esant išjungtam „Soundbar“.

• Norint naudotis automatinio naujinimo funkcija, „Soundbar“ turi būti prijungtas prie interneto.
  „Wi-Fi“ ryšys su „Soundbar“ garsiakalbiu bus nutrauktas, jei jo maitinimo laidas yra atjungiamas arba maitinimas yra išjungiamas. Atjungus maitinimą, maitinimui atsiradus arba vėl prijungus maitinimo laidą, jjunkite „Soundbar“ garsiakalbį, tada vėl prijunkite jį prie interneto.

Naujinimas naudojant USB

Ateityje „Samsung“ gali pasiūlyti „Soundbar“ sistemos programinės aparatinės įrangos naujinimų.

Kai atsiranda atnaujinimų, prijunkite USB laikmeną, kurioje yra programinės aparatinės įrangos naujinys, prie „Soundbar” SERVICE lizdo.

1. Eikite j „Samsung“ svetainę (www.samsung.com) → klientų palaikymo meniu parinkties paieškos laukelyje įveskite modelio pavadinimą.
2. Daugiau informacijos apie atnaujinimą žr. atnaujinimo vadove.
3. Atsisiųskite versijos naujinimo failą (USB tipas).
4. Išskleiskite failą, kad sukurtumėte aplanką su failo pavadinimu.
5. Išsaugokite aplanką USB laikmenoje ir tuomet ją prijunkite prie „Soundbar”.

6. Jjunkite „Soundbar“ garsiakalbj. Tada gaminys per 3 minutes atnaujinamas, tuo metu rodomas užrašas „UPDATE“.

7. Atnaujinimo metu jrenginio neišjunkite ar neišimkite USB atmintinės.

8. Jei ekrano lange nerodomas užrašas „UPDATE“, atjunkite maitinimo laidą nuo „Soundbar“ ir vėl prijunkite.
9. Idiegus naujausią versiją, atnaujinimai nebeatliekami.
10. Priklausomai nuo USB tipo, atnaujinimas gali būti nepalaikomas.

Inicijavimas

Jungę „Soundbar“, tuo pačiu metu paspauskite ir bent 5 sekundes nuspađe palaikykite ant korpuso esančius mygtukus — + (Garsumo). Ekrane parodomas užrašas „INIT“, tada „Soundbar“ inicijuojamas.

! SPÉJIMAS

- Visi „Soundbar“ nustatymai yra inicijuoti. Atlikite šj veiksmą tik tada, kai inicijavimas yra būtinas.

11 TRIKČIŲ ŠALINIMAS

Prieš ieškodami pagalbos, patikrinkite toliau nurodytus dalykus.

- Patikrinkite, ar „Soundbar“ maitinimo laidas tinkamai prijungtas prie lizdo.

„Soundbar“ neveikia taip, kaip turètu.

• Ištraukite maitinimo laidą ir prijunkite jį iš naujo.
• Išjunkite, vėl jjunkite išorinį įrenginį ir bandykite dar kartą.
• Jei néra signalo, praëjus tam tikram laikui „Soundbar“ automatiškai išsijungia. Ijunkite maitinimą. (Žr. 5 psl.)

Nuotolinio valdymo pultas neveikia.

• Nukreipkite nuotolinio valdymo pultą tiesiai j „Soundbar”.
• Pakeiskite baterijas naujomis.

„Soundbar“ indikatorius nenutrūkstamai šviečia raudonai.

• Mikrofonas išjungtas.
  Junkite mikrofoną. (Žr. 4 psl.)

Garsas neatkuriamas iš „Soundbar“.

• „Soundbar“ garsas yra per mažas arba nutildytas. Sureguliuokite garsumą.
• Kai yra prijungtas bet koks išorinis jrenginys (STB, „Bluetooth“, mobilusis jrenginys ir pan.), sureguliuokite išorinio jrenginio garsumą.
• Televizoriaus garso išvesčiai pasirinkite „Soundbar”. („Samsung“ televizorius: Pagrindinis (m) → Meniu → Nustatymai (→ Visi nustatymai ( )→ Garsas → Garso išvestis → Pasirinkti „Soundbar”)
• Laidas i „Soundbar“ negali būti laisvas. Atjunkite ir iš naujo prijunkite laidą.
• Visiškai ištraukite maitinimo laidą, iš naujo prijunkite ir jjunkite maitinimą.
• Inicijuokite gaminį ir bandykite dar kartą. (Žr. 28 psl.)

Garsas neatkuriamas iš žemujų dažnių garsiakalbio arba erdvinio garso garsiakalbių.

• Patikrinkite, ar žemų dažnių ir erdvinių garsiakalbių galinėje dalyje esantis LED indikatorius dega mėlynai. Jei indikatorius mirksi mėlynai arba pradeda šviesti raudonai, prijunkite „Soundbar“, žemų dažnių ir erdvinių garsiakalbius. (Žr. 11 psl.)
• Galite susidurti su problema, jei tarp „Soundbar” ir žemujų dažnių garsiakalbio yra kliūtis. Patraukite jrenginius į vietą, kur nėra kliūčių.
• Kiti šalia esantys radijo dažnio signalus siunčiantys įrenginiai gali trukdyti ryšiui. Garsiakalbį laikykite toliau nuo tokių įrenginių.
• Ištraukite ir vėl jjunkite maitinimo laido kištuką.

Jei iš žemų dažnių ir erdvinio garso garsiakalbių sklindantis garsas trūkčioja, vėluoja arba girdimas triukšmas

• Jei tarp „Soundbar“ ir žemų dažnių garsiakalbio yra kokių nors objektų, gali kilti problemų. Perkelkite garsiakalbius, kur nėra jokių pašalinių objektų.
• Jei žemų dažnių ir erdvinio garso garsiakalbiai yra toli nuo „Soundbar“, garsas gali trūkčioti arba vėluoti. Pastatykite juos prie „Soundbar“.
• Kai „Soundbar“ yra prie instrumento ar elektros jrenginio, galinčio sukelti radijo ryšio trikdžius, garsas gali trūkčioti arba vėluoti. Pastatykite „Soundbar“ toliau nuo jrenginių, galinčių sukelti radijo ryšio trikdžius. (pvz., belaidžio maršruto parinktuvo).
• Pakeiskite TV tinklo ryšio büseną iš belaidžio į laidinį.

Per mažas žemujų dažnių garsiakalbio garsumo lygis

• Originalus atkuriamo kūrinio garsumo lygis gali būti mažas. Pabandykite reguliuoti žemujų dažnių garsiakalbio lygį. (Žr. 6 psl.)
• Atsineškite žemujų dažnių garsiakalbį arčiau savęs.

Jei televizorius néra prijungtas per „HDMI TO TV (eARC/ARC)“

• Patikrinkite, ar HDMI laidas tinkamai prijungtas prie ARC jungties. (Žr. 13 psl.)
- Prijungimas gali būti negalimas dėl prijungto išorinio įrenginio (priedėlio, žaidimo ir t. t.). Prijunkite „Soundbar“ tiesiogiai.
- HDMI-CEC televizoriuje gali būti nesuaktyvinta. Televizoriaus meniu junkite CEC. ("Samsung" televizorius: Pagrindinis (→ Meniu → Nustatymai ( )Visi nustatymai (→ Ryšys → "External Device Manager" → „Anynet+ (HDMI-CEC) ON")
- Jei norite prisijungti su „eARC“, televizoriaus meniu turi büti jjungta funkcija „eARC“. („Samsung“ televizorius: Pagrindinis → Meniu → Nustatymai ( ) Visi nustatymai ( ➕ Garsas → „Expert Settings“ → „HDMI-eARC Mode (Auto)“)

Prisijungiant prie televizoriaus režimu „HDMI TO TV (eARC/ARC)“ néra garso

• [renginys negali atkurti jvesties signalo. Pakeiskite televizoriaus garso išvesti] PCM arba „Dolby Digital“. („Samsung“ televizoriui: Pagrindinis 📂)
  → Meniu → Nustatymai (→ Visi nustatymai ( )→ Garsas → „Expert Settings“ → „Digital Output Audio Format”)

Nepavyksta prijungti „Soundbar“ per „Bluetooth“.

• Prijungiant naują jrenginj, susijungimui perjunkite i „BT PAIRING“. (Paspauskite mygtuką ➤ PAIR ant nuotolinio valdymo pulto arba ilgiau nei 5 sekundes paspauskite ir palaikykite ☎ (Mikrofonas jj./išj.) mygtuką, esantį ant korpuso.)
• jei „Soundbar“ prijungtas prie kito įrenginio, pirmiausia atjunkite ši įrenginį, kad galėtumėte prijungti kitą.
• Prijungiamame jrenginyje pašalinkite „Bluetooth“ garsiakalbių sąrašą ir prijunkite jj iš naujo. („Samsung“ televizorius: Pagrindinis (→) Meniu → Nustatymai ( ) Visi nustatymai (→) Garsas → Garso išvestis → „Bluetooth“ garsiakalbių sąrašas)
• Automatinis televizoriaus ryšys gali būti išjungtas. Kai „Soundbar“ veikia režimu „BT READY“, „Soundbar“ nuotoliniame pultelyje paspauskite ir 5 sekundes nuspaudę palaikykite mygtuką Kairėn, kad galėtumėte pasirinkti „ON-TV CONNECT“. Jei matote OFF-TV CONNECT, paspauskite ir 5 sekundes nuspaudę palaikykite mygtuką Kairėn, kad perjungtumėte pasirinkimą.
• Ištraukite ir vėl jjunkite maitinimo laido kištuką. Tada bandykite dar kartą.
• Inicijuokite gaminį ir bandykite dar kartą. (Žr. 28 psl.)

Prijungus jrenginj per „Bluetooth“, trūkinėja garsas.

• Kai kurie jrenginiai gali sukelti radijo trukdžius, jei jie yra per arti „Soundbar“, pvz., mikrobangu krosnelės, belaidžiai maršruto parinktuvai ir kt.
• Jei per „Bluetooth“ prijungtas jrenginys perkeliamas per toli nuo „Soundbar“, garsas gali trūkinėti. Perkelkite jrenginį arčiau „Soundbar“.
• Jei jūsų kūnas liečiasi su „Bluetooth“ siųstuvu-imtuvu arba gaminys yra įrengtas ar padėtas ant metalinių baldų, garsas gali trūkinėti. Patikrinkite įrengimo aplinką ir naudojimo sąlygas.

Nepavyksta prijungti „Soundbar“ prie „Wi-Fi“.

• Patikrinkite, ar jjungtas belaidis maršruto parinktuvas.
• Išjunkite belaidį maršruto parinktuvą ir bandykite dar kartą.
• „Soundbar“ neprisijungs, jei belaidžio ryšio signalas yra per silpnas. Bandykite perkelti maršruto parinktuvą arčiau „Soundbar“ arba, jei įmanoma, patraukti tarp „Soundbar“ ir maršruto parinktuvo esančias kliūtis.
• Jei belaidis maršruto parinktuvas yra naujas, turite iš naujo sukonfigūruoti garsiakalbio tinklo nustatymus.

„Soundbar“ automatiškai nejsijungia kartu su televizoriumi.

• Jei žiūrėdami televizorių išjungiate „Soundbar“, maitinimo tiekimo sincronizavimas su televizoriumi yra išjungiamas. Pirma išjunkite televizorių.

AVA funkcija nepasiekiama toliau nurodytais atvejais.

- AVA funkcija nebus pasiekiama, kai išjungtas mikrofonas.

Prijungęs (-usi) televizorių prie „Soundbar“, perjungiau „Soundbar“ režimą. Šiuo atveju joks garsas neatkuriamas per televizorių.

• Jel „Soundbar“ prijungsite prie mobiliojo jrenginio, kol „Soundbar“ prijungtas prie televizoriaus, per „Soundbar“ leidžiamas garsas iš mobiliojo jrenginio ir išlaikomas ryšys su televizoriumi. Todėl televizoriaus garsas niekur neperduodamas.
• Atjunkite mobilujī jrenginī ir televizoriaus garsas vēl bus leidžiamas per "Soundbar".

„Soundbar“ nerodomas „AirPlay2“

• Norėdami įgalinti „AirPlay2“ savo „Soundbar“, pirmiausiai turite užregistruoti įrenginį su „Samsung Smart Things“ programa, sutikdami su programos sąlygomis ir nuostatomis. (Žr. 23 psl.)
• „AirPlay2” neveikia, jei pašalinote „Soundbar” iš „Samsung Smart Things” programos.
• Isitikinkite, kad „Soundbar“ ir „Apple“ jrenginys prijungti prie to paties „Wi-Fi“ tinklo.
• „Soundbar“ suderinamas su „AirPlay2“, jdiegta „iOS“ 13.4 arba naujesnėje versijoje.

INNHOLD

01 Kontrollere komponentene 3

02 Produktoversikt 4

Toppanelet på Soundbar 4
