Gamintojas	Nilfisk
Modelis	BU500
Produkto tipas	Rotacinė grindų poliravimo mašina (komerciniams grindims valyti)
Paskirtis	Komercinis naudojimas viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse, biuruose
Maitinimas	230 V / 50 Hz, 1,1 kW
Sukimosi greitis	1500 aps./min
Šluotelės/šepetėlio dydis	20 colių (51 cm)
Bendras svoris	40,9 kg (90 svarų)
Garso slėgio lygis	63 dB LpA (KpA = 3 dB)
Vibracija prie valdiklių	1,33 m/s² (ISO 5349-1)
Apsaugos klasė	IPX0
Įžeminimas	Taip, kištukas su įžeminimo kontaktu
Didžiausias leistinas nuolydis	2 %
Maksimalus ilgintuvo ilgis	15 m (50 pėdų)
Saugos įtaisas	Saugos užrakto mygtukas, grandinės pertraukiklis, automatinis sustojimas atleidus svirtis
Įprasta priežiūra	Po kiekvieno naudojimo išvalykite ir išdžiovinkite šluotelę; nuvalykite mašiną drėgna šluoste
Sandėliavimas	Švarioje ir sausoje vietoje, rankeną užrakintą vertikalioje padėtyje, be šluotelės ar šepetėlio
Atsarginės dalys	Originalios Nilfisk dalys prieinamos per įgaliotąjį servisą
Taisymo galimybė	Remontą atlieka tik įgaliotas Nilfisk technikas
Medžiagos ir perdirbamumas	Aliuminis (20% svorio, 94% perdirbamas), elektros/varikliai (54%, 86%), juodieji metalai (9%, 100%), diržai/kabeliai (9%, 43%), neperdirbamas plastikas (5%), guma (5%)

Dažnai užduodami klausimai - BU500 NILFISK

Kokias grindų dangas galima apdirbti Nilfisk BU500?

BU500 skirtas kietoms grindims su poliruojama apdaila, pvz., viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse ir biuruose. Jis netinka nepadengtoms grindims ar kilimams.

Kaip sumontuoti poliravimo šluotelę ant mašinos?

Atlenkite mašiną atgal ant rankenos. Nuimkite šluotelės tvirtinimą sukdami pagal laikrodžio rodyklę. Uždėkite tinkamo dydžio šluotelę ant stebulės, tada vėl prisukite tvirtinimą sukdami prieš laikrodžio rodyklę.Dėmesio: šluotelė sukasi prieš laikrodžio rodyklę.

Koks rekomenduojamas judėjimo greitis optimaliam poliravimui?

Judėkite tiesia linija 4-5 km/h greičiu, pravažiavimų persidengimas apie 25-75 mm.

Ką daryti, jei mašina neužsiveda?

Patikrinkite, ar kištukas tinkamai įjungtas (mašina ir siena), ar pastato grandinės pertraukiklis įjungtas, ir ar mašina yra darbo padėtyje (rankena pakreipta). Jei problema išlieka, susisiekite su priežiūros tarnyba.

Kaip išvalyti ir laikyti mašiną po naudojimo?

Atjunkite laidą ir apvyniokite jį aplink rankenas. Nuimkite šluotelę, išvalykite ir palikite džiūti pakabintą. Nuvalykite mašiną švaria drėgna šluoste. Laikykite švarioje ir sausoje vietoje, rankeną užrakintą vertikalioje padėtyje, be šluotelės ar šepetėlio.

Kokių elektrinių saugos priemonių turiu imtis?

Mašina turi būti prijungta prie lizdo su įžeminimu. Nenaudokite ilgintuvo ilgesnio nei 15 m. Nelieskite kištuko šlapiomis rankomis. Atjunkite prieš bet kokią priežiūrą. Nenaudoti lauke ar lyjant.

Ar galiu naudoti neoriginalias šluoteles ar šepetėlius?

Ne, naudokite tik pateiktus šepetėlius arba tuos, kurie nurodyti vadove. Netinkamų šepetėlių naudojimas gali kelti pavojų ir sugadinti grindis ar variklį.

Kaip interpretuoti saugos simbolius ant mašinos?

Simbolis PAVOJUS rodo tiesioginę rimto ar mirtino sužalojimo riziką. ĮSPĖJIMAS rodo galimą rimto sužalojimo riziką. DĖMESIO atkreipia dėmesį į nedidelių sužalojimų ar materialinės žalos riziką. Atidžiai perskaitykite šiuos nurodymus.

Kokia mašinos medžiagų sudėtis ir jų perdirbamumas?

Mašinoje yra 20% aliuminio (94% perdirbamas), 54% elektros/variklių komponentų (86% perdirbamas), 9% juodųjų metalų (100% perdirbamas), 9% diržų/kabelių (43% perdirbamas), 5% neperdirbamo plastiko ir 5% gumos (neperdirbama).

Kur galiu rasti mašinos serijos numerį ir modelį?

Modelis ir serijos numeris yra ant mašinos pritvirtintoje identifikacinėje plokštelėje. Užsirašykite juos vadovo 3 puslapyje numatytoje vietoje, jei prireiktų užsakyti atsargines dalis ar kreiptis į servisą.

NAUDOJIMO INSTRUKCIJA BU500 NILFISK

Mes, „Nilfisk“, prisiimdami visišką atsakomybę pareiškiame, kad pirmiau minėtas produktas (-ai) atitinka šias direktyvas ir standartus

Lietuviškai ....18, 31, 62-63

Slovenščina .....19, 31, 64-65

Mašina skirta komerciniam naudojimui, pvz., viešbučiuose, mokyklose, ligoninėse, gamyklose, parduotuvėse ir biuruose, o ne namų ūkyje.

SIMBOLIAI

„Nilfisk“ vartoja toliau parodytus simbolius, kurie žymi potencialiai pavojingus atvejus. Visuomet atidžiai perskaitykite šią informaciją ir imkitės reikiamų priemonių, kad garantuotumėte personalo bei turto sauguma.

PAVOJUS!

Šiuo simboliu įspėjama apie tiesioginę grėsmę, dėl kurios gali sunkiai susižaloti arba žūti žmonės.

ISPÉJIMAS!

Šiuo simboliu įspėjama apie situacijas, kuriose gali būti sunkiai sužaloti žmonės.

D ÉMESIO!

Šiuo simboliu atkreipiamas dėmesys i situacijas, kuriose gali būti nesunkiai sužaloti žmonės, sugadinta mašina ar kitas turtas.

Prieš pradėdami dirbti perskaitykite visas instrukcijas.

BENDRIEJI SAUGOS NURODYMAI

Šiame skyrelyje pateiktos pastabos ir įspėjimai apie galimus pavojus žmonėms ir mašinai. Gamintojas neprisiima atsakomybės už traumas ar žalą turtui dėl netinkamo šios mašinos naudojimo.

Naudodami elektros jrenginius visuomet turite laikytis bendruju atsargumo priemoniu bei šiu nurodymu.

ISPÉJIMAS!

Tam, kad išvengtumėte gaisro, elektros smūgio ar sužeidimų:

* Šia mašina gali naudotis tik tinkamai išmokyti ir įgalioti asmenys.
* Nepalikite prietaiso ijungto i elektros tinklą. Valydami prietaisą, atlikdami jo techninę priežiūrą ir keisdami dalis, prietaiso elektros laido kištuką ištraukite iš lizdo.
* Šią mašiną leidžiama naudoti tik sausoje aplinkoje, jos negalima naudoti arba laikyti lauke.
* Norėdami išvengti elektros smūgio, saugokite mašiną nuo lietaus. Laikykite ją uždarose patalpose.
* Saugokite prietaisą, kad vaikai su juo nežaistų. Būtina atidi priežiūra, jei prietaisą naudoja vaikai arba jis naudojamas greta vaikų.
* Naudokitės prietaisu tik pagal vadovo instrukcijas. Naudokite tik gamintojo rekomenduojamus papildomus įtaisus.
* Nesinaudokite prietaisu, jei jo laidas ar kištukas yra pažeistas. Jei prietaisas neveikia taip, kaip turėtu, buvo numestas, pažeistas, paliktas atvirame ore ar įmestas i vandenį, gražinkite jį i techninės priežiūros centra.
* Netraukite ir neneškite prietaiso paėmę už laido, nenaudokite laido kaip rankenos, nepriverkite laido durimis ir neužkabinkite traukiamo laido už aštrių briaunų ar kampų. Elektros maïtinimo laidą saugokite nuo kontakto su besisukančiais šepečiais arba valomosiomis pagalvėlėmis. Saugokite, kad laidas būtų atokiai nuo karštų paviršių.
* Neišjunginėkite prietaiso traukdami už laido. Jei norite išjungti prietaisą, ištraukite laidą paėmę už kištuko, ne už paties laido.
* Neimkite kištuko ar prietaiso drėgnomis rankomis.
* Nekiškite pašalinių daiktų i mašinos angas. Nenaudokite mašinos su užkimštomis angomis, saugokite jas nuo dulkių, pūkų, plaukų ir kitko, kas galėtų trukdyti oro srautui.
* Saugokitės, kad į mašinos angas ar tarp judančių jo dalių nepatektų plaukai, palaidi drabužiai, pirštai ir kitos kūno dalys.
* Išjunkite visus valdiklius prieš ištraukdami prietaiso kištuką iš elektros lizdo.
* Nenaudokite lengvai užsiliepsnojančių ir sprogiųjų skysčių, pvz., benzino, ir nenaudokite mašinos ten, kur gali būti tokių skysčių.
* Visos durelės ir dangčiai turi būti savo vietose, kaip nurodyta instrukcijose apie mašinos paruošimą darbui
* Naudokite tik tokius šepečius, kurie buvo pristatyti kartu su įrenginiu arba kurie nurodyti naudojimo instrukcijoje. Naudoti kitokius šepečius gali būti pavojinga.
* Dirbdami su mašina pasirūpinkite, kad nekeltumėte pavojaus kitiems asmenims, ypač vaikams.
* Prieš atlikdami bet koki priežiūros darba jdėmiai perskaitykite visus jam taikomus nurodymus.
* Naudodami valiklius ar priežiūros priemones, būtinai atsižvelkite į gamintojo įspėjimus apie pavojų, naudokite apsauginius akinius ir vilkėkite apsauginius drabužius.
* Naudokite tik mažai putojančius, nedegius valiklius, kurių sudėtyje nėra kenksmingų medžiagų.
* Nenaudokite mašinos ant pakylų arba didesnėse kaip 2 procentų įkalnėse ar nuožulnumose.

IŠSAUGOKITE ŠIAS INSTRUKCIJAS

POMEMBNA NAVODILA ZA VARNOSTI PRI DELU

Ši mašina turi būti jžeminta. Jei mašinoje įvyks elektros gedimas, elektros srovė nutekės jžeminimo laidu su mažiausia varža ir taip bus sumažinta elektros smūgio rizika. Mašinoje turi būti įmontuotas elektros laidas su jžeminimo laidininku ir jžeminimo kištuku. Kištukas turi būti įkištas į atitinkamą reikiamai sumontuotą ir jžemintą lizdą, atitinkantį vietinius reikalavimus.

PAVOJUS!

Netinkamai prijungtas jžeminimo laidininkas gali kelti elektros smūgio pavojų. Paprašykite kvalifikuoto elektriko ar serviso darbuotojo patikrinti, jei abejojate, ar lizdas tinkamai jžemintas. Neperdarykite ant mašinos laido sumontuoto kištuko. Jei jis netiks lizdui, paparašykite kvalifikuoto elektriko sumontuoti tinkamą lizda.

Pakeiskite kištuką, jei jžeminimo smaigas yra pažeistas arba nulaužtas.

Žalias (arba žalias/geltonas) elektros laido laidininkas skirtas jžeminimui. Keičiant kištuką šis laidininkas turi būti jungiamas tik prie jžeminimo smaigo.

Prie šios mašinos jungiami prailginimo laidai turi būti 12 numerio, su trimis laidininkais, trigubais kištukais ir lizdais. NENAUDOKITE ilgesnių, kaip 15 m prailginimo laidų.

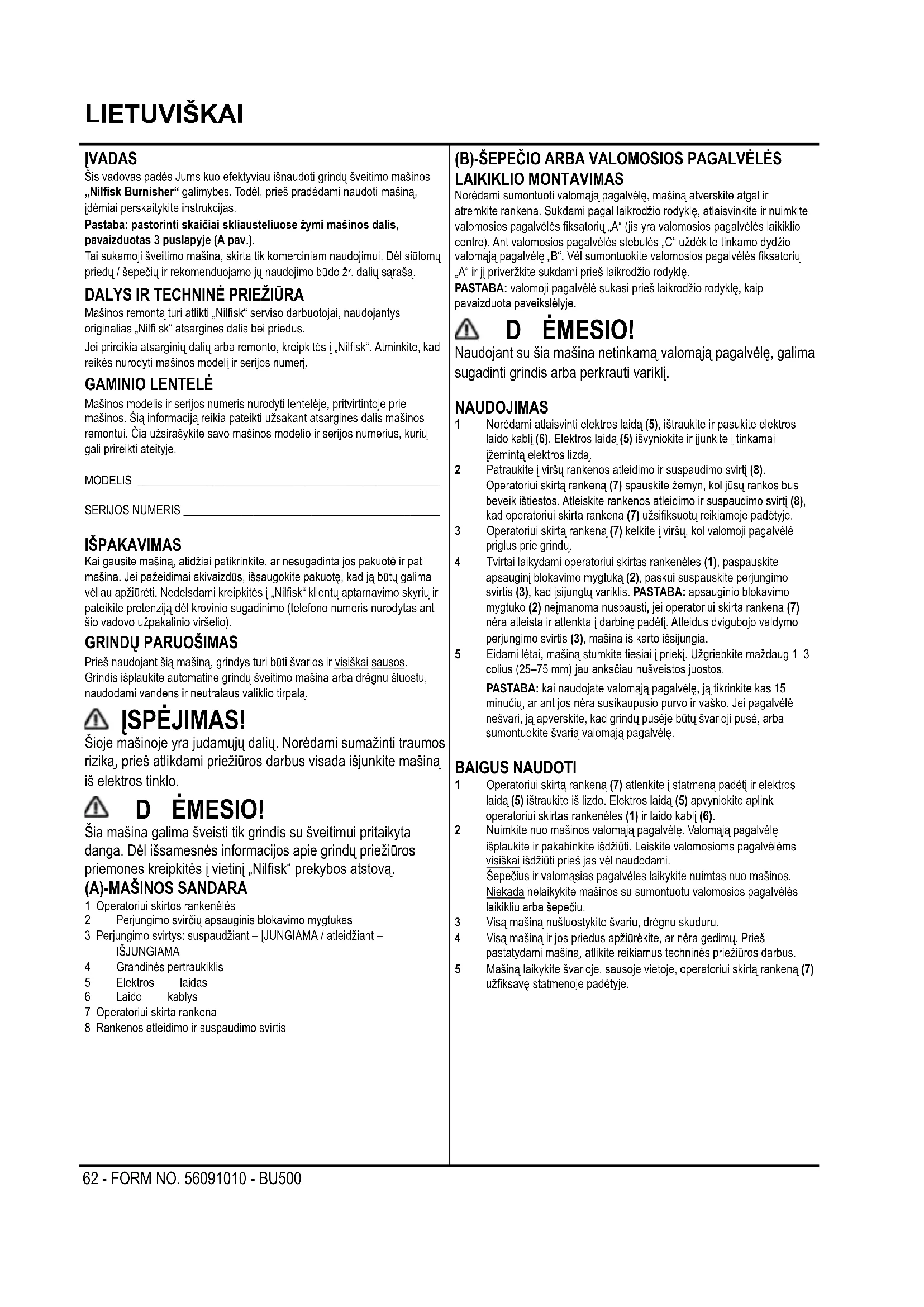

Šis vadovas padės Jums kuo efektyviau išnaudoti grindų šveitimo mašinos „Nilfisk Burnisher“ galimybes. Todėl, prieš pradėdami naudoti mašina, įdėmiai perskaitykite instrukcijas.

Pastaba: pastorinti skaičiai skliausteliuose žymi mašinos dalis, pavaizduotas 3 puslapyje (A pav.).

Tai sukamoji šveitimo mašina, skirta tik komerciniam naudojimui. Dėl siūlomų priedų / šepečių ir rekomenduojamo jų naudojimo būdo žr. dalių sąrašą.

DALYS IR TECHNINĖ PRIEŽIŪRA

Mašinos remonta turi atlikti „Nilfisk“ serviso darbuotojai, naudojantys originalias „Nilfi sk“ atsargines dalis bei priedus.

Jei prireikia atsarginių dalių arba remonto, kreipkitės į „Nilfisk“. Atminkite, kad reikės nurodyti mašinos modelį ir serijos numerį.

GAMINIO LENTELÈ

Mašinos modelis ir serijos numeris nurodyti lentelėje, pritvirtintoje prie mašinos. Šią informacija reikia pateikti užsakant atsargines dalis mašinos remontui. Čia užsirašykite savo mašinos modelio ir serijos numerius, kurių gali prireikti ateityje.

MODELIS

SERIJOS NUMERIS

IŠPAKAVIMAS

Kai gausite mašiną, atidžiai patikrinkite, ar nesugadinta jos pakuotė ir pati mašina. Jei pažeidimai akivaizdūs, išsaugokite pakuotę, kad ją būtų galima vėliau apžiūrėti. Nedelsdami kreipkitės į „Nilfisk“ klientų aptarnavimo skyrių ir pateikite pretenziją dėl krovinio sugadinimo (telefono numeris nurodytas ant šio vadovo užpakalinio viršelio).

GRINDU PARUOŠIMAS

Prieš naudojant šią mašina, grindys turi būti švarios ir visiškai sausos. Grindis išplaukite automatine grindų šveitimo mašina arba drėgnu šluostu, naudodami vandens ir neutralaus valiklio tirpala.

ISPÈJIMAS!

Šioje mašinoje yra judamuju dalių. Norėdami sumažinti traumos rizika, prieš atlikdami priežiūros darbus visada išjunkite mašiną iš elektros tinklo.

D ÉMESIO!

Šia mašina galima šveisti tik grindis su šveitimui pritaikyta danga. Dėl išsamesnės informacijos apie grindų priežiūros priemones kreipkitės į vietinį „Nilfisk“ prekybos atstovą.

(A)-MAŠINOS SANDARA

1 Operatoriui skirtos rankenėlės
2 Perjungimo svirčių apsauginis blokavimo mygtukas
3 Perjungimo svirtys: suspaudžiant – IJUNGIAMA / atleidžiant – IŠJUNGIAMA
4 Grandinės pertraukiklis
5 Elektros laidas
6 Laido kablys
7 Operatoriui skirta rankena
8 Rankenos atleidimo ir suspaudimo svirtis

(B)-ŠEPEČIO ARBA VALOMOSIOS PAGALVĚLĖS LAIKIKLIO MONTAVIMAS

Norėdami sumontuoti valomąją pagalvėlę, mašiną atverskite atgal ir atremkite rankena. Sukdami pagal laikrodžio rodyklę, atlaisvinkite ir nuimkite valomosios pagalvėlės fiksatorių „A“ (jis yra valomosios pagalvėlės laikiklio centre). Ant valomosios pagalvėlės stebulės „C“ uždėkite tinkamo dydžio valomąją pagalvėlę „B“. Vėl sumontuokite valomosios pagalvėlės fiksatorių „A“ ir ji priveržkite sukdami prieš laikrodžio rodyklę.

PASTABA: valomoji pagalvėlė sukasi prieš laikrodžio rodyklę, kaip pavaizduota paveikslėlyje.

D ÉMESIO!

Naudojant su šia mašina netinkamą valomają pagalvėlę, galima sugadinti grindis arba perkrauti variklj.

NAUDOJIMAS

1 Norédami atlaisvinti elektros laidą (5), ištraukite ir pasukite elektros laido kablj (6). Elektros laidą (5) išvyniokite ir ijunkite į tinkamai ižeminta elektros lizda.
2 Patraukite i viršų rankenos atleidimo ir suspaudimo svirtį (8). Operatoriui skirtą rankeną (7) spauskite žemyn, kol jūsų rankos bus beveik ištiestos. Atleiskite rankenos atleidimo ir suspaudimo svirtį (8), kad operatoriui skirta rankena (7) užsifiksuotų reikiamoje padėtyje.
3 Operatoriui skirtą rankeną (7) kelkite i viršų, kol valomoji pagalvėlė priglus prie grindų.
4 Tvirtai laikydami operatoriui skirtas rankenėles (1), paspauskite apsauginį blokavimo mygtuką (2), paskui suspauskite perjungimo svirtis (3), kad įsijungtų variklis. PASTABA: apsauginio blokavimo mygtuko (2) nejmanoma nuspausti, jei operatoriui skirta rankena (7) nėra atleista ir atlenkta i darbinę padėti. Atleidus dvigubojo valdymo perjungimo svirtis (3), mašina iš karto išsijungia.
5 Eidami lėtai, mašiną stumkite tiesiai i priekį. Užgriebkite maždaug 1–3 colius (25–75 mm) jau anksčiau nušveistos juostos.
PASTABA: kai naudojate valomają pagalvėlę, ją tikrinkite kas 15 minučių, ar ant jos nėra susikaupusio purvo ir vaško. Jei pagalvėlė nešvari, ją apverskite, kad grindų pusėje būtų švarioji pusė, arba sumontuokite švarią valomają pagalvėlę.

BAIGUS NAUDOTI

1 Operatoriui skirtą rankeną (7) atlenkite i statmeną padėti ir elektros laidą (5) ištraukite iš lizdo. Elektros laidą (5) apvyniokite aplink operatoriui skirtas rankenėles (1) ir laido kabli (6).
2 Nuimkite nuo mašinos valomają pagalvėlę. Valomają pagalvėlę išplaukite ir pakabinkite išdžiūti. Leiskite valomosioms pagalvėlėms visiškai išdžiūti prieš jas vėl naudodami.
Šepečius ir valomąsias pagalvėles laikykite nuimtas nuo mašinos. Niekada nelaikykite mašinos su sumontuotu valomosios pagalvėlės laikikliu arba šepečiu.
3 Visą mašiną nušluostykite švariu, drėgnu skuduru.
4 Visą mašiną ir jos priedus apžiūrėkite, ar nėra gedimų. Prieš pastatydami mašiną, atlikite reikiamus techninės priežiūros darbus.
5 Mašiną laikykite švarioje, sausoje vietoje, operatoriui skirtą rankeną (7) užfiksavę statmenoje padėtyje.

GEDIMU PAIEŠKA IR ŠALINIMAS

SUKIMOSI ŽYMĖS

• Nešvarios grindys.
Plotas nekruopščiai nušluotas – prie valomosios pagalvėlės yra prikibusių šiukšlių.
- Konkrečiam šveitimui netinkama valomoji pagalvėlė.
- Mašina stumiama per greitai.

APSKRITOS ŽYMĖS ANT GRINDŲ

- Sukantis valomajai pagalvėlei, mašina stovi vietoje.

PAŠALINAMA GRINDU PRIEŽIŪROS PRIEMONĖ

• Netinkama valomoji pagalvėlė... šveičia per stipriai.
- Mašina stumiama per lėtai.

ŠVEIČIANT MAŠINA VINGURIUOJA

• Netinkama valomoji pagalvėlė... viena jos pusė yra storesnė už kitą.
• Mašina ilgą laiką buvo palikta atremta i valomają pagalvėlę, todėl valomoji pagalvėlė „susigulėjo“.
- Valomoji pagalvėlė netinkamai užmauta ant valomosios pagalvėlės laikiklio kaiščių.
- Persikreipęs valomosios pagalvėlės laikiklis – jį pakeiskite.

MAŠINA NEVEIKIA

• Patikrinkite, ar elektros laidas tinkamai prijungtas prie mašinos ir elektros tinklo.
• Patikrinkite pastato elektros grandinės pertraukikli.
  • Kreipkitės i remonto imone.

TECHNINIAI DUOMENYS (sumontuota ir išbandyta mašinoje)

Modelis	BU500		BU500
Modelio numeris 56380063 56380064
Elektros sistema 1,1 kW – 230 V / 50 Hz 1,1 kW – 230 V / 50 Hz
Valomosios pagalvėlės / šepečio sukimosi greitis	1500 sūkių/min.	1500 sūkių/min.
Valomosios pagalvėlės / šepečio dydis	20 colių (51 cm)	20 colių (51 cm)
Bendroji masė (su elektros laidu)	90 svarų (40,9 kg)	90 svarų (40,9 kg)
Garso slėgio lygis (ISO 11201) 63dB LpA, 3dB KpA	63dB LpA, 3dB KpA
Vibracija ties rankiniais valdikliais (ISO 5349-1)	1.33 m/s ^2	1.33 m/s ^2
Apsaugos laipsnis	IPX0	IPX0
Apsaugos klasė

Medžiagos sudėtis ir perdirbti
Tipo	kūno masės mašina	% perdirbti
Allūminio	20%	94%
Elektros / varikliai / varikliai-misc	54%	86%
Juodųjų metalų	9%	100%
Naudoja / kabeliai	9%	43%
Skysčiai	0%	0%
Plastiko - ne perdirbamų	5%	0%
Plastiko - perdirbamų	0%	0%
Polietileno	0%	0%
Gumos	5%	0%

UVOD

LT Toliau pateiktu dokumentu patvirtinama, kad minėtas modelis yra pagamintas laikantis nurodytu direktyvu bei standartu.
