NAUDOJIMO INSTRUKCIJA T 121 Hf Kärcher

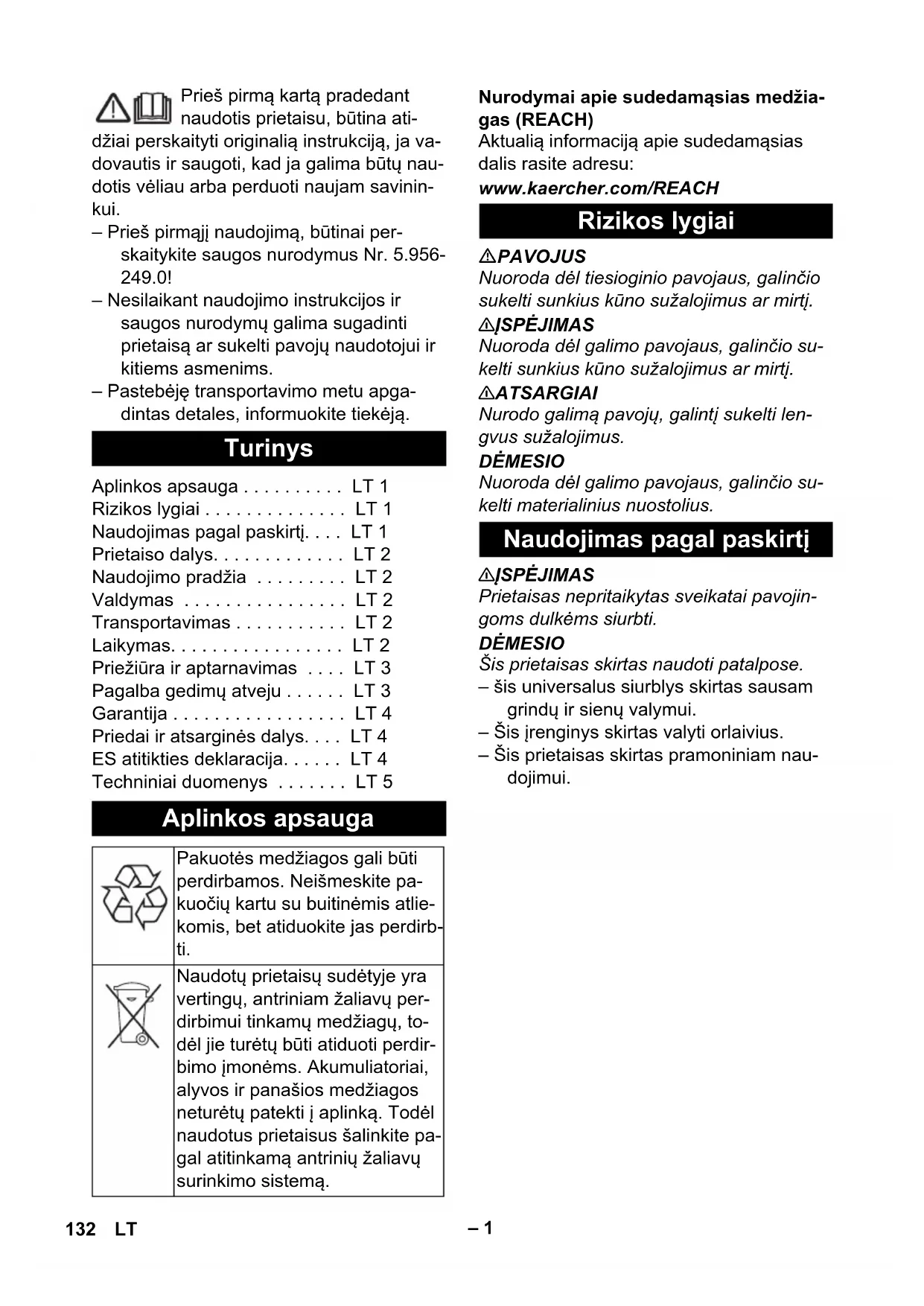

dB(A) 78 Nominālais jaudas patēriņš W 900 Tīkla kabelis SJT 2x16 AWG (105 °C) Daļas Nr. Kabeļa ga- rums 6.650-589.0 25 m 131LV– 1 Prieš pirmą kartą pradedant naudotis prietaisu, būtina ati- džiai perskaityti originalią instrukciją, ja va- dovautis ir saugoti, kad ja galima būtų nau- dotis vėliau arba perduoti naujam savinin- kui. – Prieš pirmąjį naudojimą, būtinai per- skaitykite saugos nurodymus Nr. 5.956- 249.0! – Nesilaikant naudojimo instrukcijos ir saugos nurodymų galima sugadinti prietaisą ar sukelti pavojų naudotojui ir kitiems asmenims. – Pastebėję transportavimo metu apga- dintas detales, informuokite tiekėją. Nurodymai apie sudedamąsias medžia- gas (REACH) Aktualią informaciją apie sudedamąsias dalis rasite adresu: www.kaercher.com/REACH PAVOJUS Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį. 몇 ĮSPĖJIMAS Nuoroda dėl galimo pavojaus, galinčio su- kelti sunkius kūno sužalojimus ar mirtį. 몇 ATSARGIAI Nurodo galimą pavojų, galintį sukelti len- gvus sužalojimus. DĖMESIO Nuoroda dėl galimo pavojaus, galinčio su- kelti materialinius nuostolius. 몇 ĮSPĖJIMAS Prietaisas nepritaikytas sveikatai pavojin- goms dulkėms siurbti. DĖMESIO Šis prietaisas skirtas naudoti patalpose. – šis universalus siurblys skirtas sausam grindų ir sienų valymui. – Šis įrenginys skirtas valyti orlaivius. – Šis prietaisas skirtas pramoniniam nau- dojimui. Turinys Aplinkos apsauga . . . . . . . . . . LT 1 Rizikos lygiai . . . . . . . . . . . . . . LT 1 Naudojimas pagal paskirtį. . . . LT 1 Prietaiso dalys. . . . . . . . . . . . . LT 2 Naudojimo pradžia . . . . . . . . . LT 2 Valdymas . . . . . . . . . . . . . . . . LT 2 Transportavimas . . . . . . . . . . . LT 2 Laikymas. . . . . . . . . . . . . . . . . LT 2 Priežiūra ir aptarnavimas . . . . LT 3 Pagalba gedimų atveju . . . . . . LT 3 Garantija . . . . . . . . . . . . . . . . . LT 4 Priedai ir atsarginės dalys. . . . LT 4 ES atitikties deklaracija. . . . . . LT 4 Techniniai duomenys . . . . . . . LT 5 Aplinkos apsauga Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pa- kuočių kartu su buitinėmis atlie- komis, bet atiduokite jas perdirb- ti. Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų per- dirbimui tinkamų medžiagų, to- dėl jie turėtų būti atiduoti perdir- bimo įmonėms. Akumuliatoriai, alyvos ir panašios medžiagos neturėtų patekti į aplinką. Todėl naudotus prietaisus šalinkite pa- gal atitinkamą antrinių žaliavų surinkimo sistemą. Rizikos lygiai Naudojimas pagal paskirtį 132 LT– 2 1 Plako filtro maišelis 2 Siurbimo antvamzdis 3 Siurbimo žarna 4 Duomenų lentelė 5 Kabelio kablys 6 Rankena 7 Elektros laidas 8 Siurblio viršutinė dalis 9 Siurbimo galvutės fiksatorius 10 Vairuojamasis ratukas 11 Purvo rezervuaras 12 Pagrindinis jungiklis 13 Kietų paviršių ir kiliminių dangų valymo režimo perjungiklis 14 Antgalis grindims 15 Siurbimo vamzdis 16 Kištuko fiksatorius 17 Grindų antgalio laikiklis 18 Gaubto fiksatorius 19 Dangtis 20 Siurbimo galios reguliatorius (be pakopų) 21 Jungė 22 Filtro korpusas 23 Išmetamojo oro filtras 24 Pagrindinė filtro talpykla 25 Apsauginis variklio filtras 26 Apsauginio variklio filtro grotelės – Valymo proceso valdymo elementai yra geltonos spalvos. – Techninės priežiūros valdymo elemen- tai yra šviesiai pilkos spalvos. Patikrinkite, ar į prietaisą įdėta pagrindi- nio filtro talpykla. 1 Naudojimas su plako filtro maišeliu arba popieriaus filtro maišeliu (specialieji priedai) 2 Naudojimas be filtro maišelio Atsklęskite ir nuimkite siurblio galvą. Išimkite pagrindinio filtro talpyklą. Įdėkite medžiaginį arba popierinį filtro maišelį (specialieji priedai). Įdėkite pagrindinio filtro talpyklą. Uždėkite ir užsklęskite siurblio galvą. Įkiškite elektros laido kištuką. Pagrindiniu jungikliu įjunkite prietaisą. Grindų antgalio perjungiklį nustatykite į kietųjų paviršių arba kiliminės dangos valymo režimo padėtį. Siurbimo galios reguliatoriumi (be pako- pų) nustatykite siurbimo galią. Išvalykite. Pagrindiniu jungikliu išjunkite prietaisą. Ištraukite elektros laido kištuką. Ištuštinkite kamerą. Prietaisą iš vidaus ir išorės nusiurbkite ir nuvalykite drėgna šluoste. 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Transpor- tuojant prietaisą, reikia atsižvelgti į jo svorį. Transportuojant įrenginį transporto priemonėse, jį reikia užfiksuoti pagal galiojančius reglamentus, kad neslystų ir neapvirstų. 몇 ATSARGIAI Sužalojimų ir pažeidimų pavojus! Pastatant laikyti prietaisą, reikia atsižvelgti į prietaiso svorį. Šį prietaisą galima laikyti tik patalpose. Prietaiso dalys Spalvinis ženklinimas Naudojimo pradžia Darbo režimai Filtro maišelio montavimas Valdymas Prietaiso įjungimas Valymo režimas Prietaiso išjungimas Po kiekvieno naudojimo Transportavimas Laikymas 133LT– 3 PAVOJUS Prieš visus prietaiso priežiūros darbus iš- junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. Jei reikia, tekančiu vandeniu nuplaukite pagrindinio filtro talpyklą (plaunamą). DĖMESIO Pažeidimo pavojus! Jokiu būdu nedėkite į prietaisą šlapios pagrindinio filtro talpyklos. Išmetamojo oro filtras: keiskite 1x kas- met Atsklęskite ir nuimkite gaubtą. Išimkite filtro korpusą. Iš filtro korpuso išimkite išmetamojo oro filtrą. Į filtro korpusą įstatykite naują išmeta- mojo oro filtrą. Įstatykite filtro korpusą. Uždėkite ir užfiksuokite gaubtą. Atsklęskite ir nuimkite siurblio galvą. Paspauskite žemyn, pasukite ir išimkite apsauginį variklio filtrą. Išimkite apsauginį variklio filtrą. Įdėkite naują apsauginį variklio filtrą. Uždėkite ir užsklęskite apsauginio vari- klio filtro groteles. Uždėkite ir užsklęskite siurblio galvą. PAVOJUS Prieš visus prietaiso priežiūros darbus iš- junkite prietaisą ir ištraukite elektros laido kištuką iš tinklo lizdo. – Suveikė variklio terminis jutiklis. Pakeiskite plako arba popierinį filtro maišelį (specialieji priedai). Pakeiskite apsauginį variklio filtrą. Pakeiskite išmetamojo oro filtrą. Patikrinkite visas dalis, ar jos neužsikišę. Kitas įjungimas ataušus turbinai su varikliu, po maždaug 15–20 minučių. Patikrinkite maitinimo tinklo lizdą ir sau- giklį. Patikrinkite įrenginio maitinimo kabelį ir kištuką. Įjunkite prietaisą. Pašalinkite susidariusį kamštį iš siurbi- mo antgalio, siurblio vamzdžio ar siurbi- mo žarnos. Pakeiskite plako arba popierinį filtro maišelį (specialieji priedai). Pagrindinio filtro talpyklą nuplaukite po tenkančiu vandeniu. Tinkamai uždėkite ir užfiksuokite siurbi- mo galvą. Pakeiskite pažeistą siurbimo žarną. Pakeiskite apsauginį variklio filtrą. Pakeiskite plako arba popierinį filtro maišelį (specialieji priedai). Patikrinkite plako arba popierinio filtro maišelio padėtį (specialieji priedai). Tinkamai uždėkite ir užfiksuokite siurbi- mo galvą. Įdėkite nepažeistą pagrindinio filtro tal- pyklą. Tinkamai įdėkite apsauginį variklio filtrą. Jei negalite pašalinti gedimo, pateikite prietaisą patikrinti klientų aptarnavimo tarnybai. Priežiūra ir aptarnavimas Pagrindinio filtro talpyklos valymas Išmetamojo oro filtro keitimas Apsauginio variklio filtro keitimas Pagalba gedimų atveju Naudojamas prietaisas išsijungia Siurblio turbina neveikia Sumažėjo siurbimo jėga Siurbimo metu dulkės šalinamos laukan Klientų aptarnavimo tarnyba 134 LT– 4 Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nustatytos garantijos sąlygos. Galimus prietaiso gedimus garantijos galio- jimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinka- mos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų ap- tarnavimo tarnybą pateikdami pirkimą pa- tvirtinantį kasos kvitą. Naudokite tik originalius priedus ir atsargi- nes dalis, taip užtikrinsite, kad prietaisas būtų eksploatuojamas patikimai ir be trikčių. Informaciją apie priedus ir atsargines dalis rasite čia: www.kaercher.com. Šiuo pareiškiame, kad toliau aprašyto apa- rato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jei mašinos modelis keičia- mas su mumis nepasitarus, ši deklaracija nebegalioja. 5.957-594 Pasirašantys asmenys yra įgalioti parduo- tuvės vadovybės. Dokumentaciją tvarkyti įgaliotas asmuo: S. Reiser Alfred Kärcher GmbH & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: [phone] Faksas: [phone] Winnenden, 2017/01/01 Garantija Priedai ir atsarginės dalys ES atitikties deklaracija Gaminys: Sauso valymo siurblys Tipas: 1.355-xxx Specialios ES direktyvos: 2006/42/EB (+2009/127/EB) 2014/30/ES 2011/65/ES 2009/125/EB Taikomi darnieji standartai: EN 55014–1: 2006+A1: 2009+A2: 2011 EN 55014–2: 2015 EN 60335–1 EN 60335–2–69 EN 61000–3–2: 2014 EN 61000–3–3: 2013 EN 62233: 2008 EN 50581 EN 60312: 2013 Taikomi nacionaliniai standartai:

Taikyti nutarimai 666/2013 Chief Executive Officer Head of Approbation 135LT– 5 Techniniai duomenys T 12/1 Hf Tinklo įtampa V 110 Dažnis Hz 1~ 400 Kameros talpa l 12 Oro kiekis (maks.) l/s 54 Subatmosferinis slėgis (maks.) kPa (mbar) 22,7 (227) Apsaugos klasė II Siurbimo žarnos jungtis (C-DN/C-ID) mm 32 Ilgis x plotis x aukštis mm 410 x 315 x 340 Tipinė eksploatacinė masė kg 7,8 Aplinkos temperatūra (maks.) °C +40 Nustatytos vertės pagal EN 60335-2-69 Garso slėgio lygis L

dB(A) 66 Neapibrėžtis K

dB(A) 1 Delno/rankos vibracijos poveikis m/s

0,2 Ekologinis projektavimas pagal 666/2013 Energinio efektyvumo klasė -- C Metinės energijos sąnaudos kWh/a 36,0 Kilimų valymo klasė -- E Kietų grindų valymo klasė -- D Dulkių emisijos klasė -- C Garso galios lygis L
