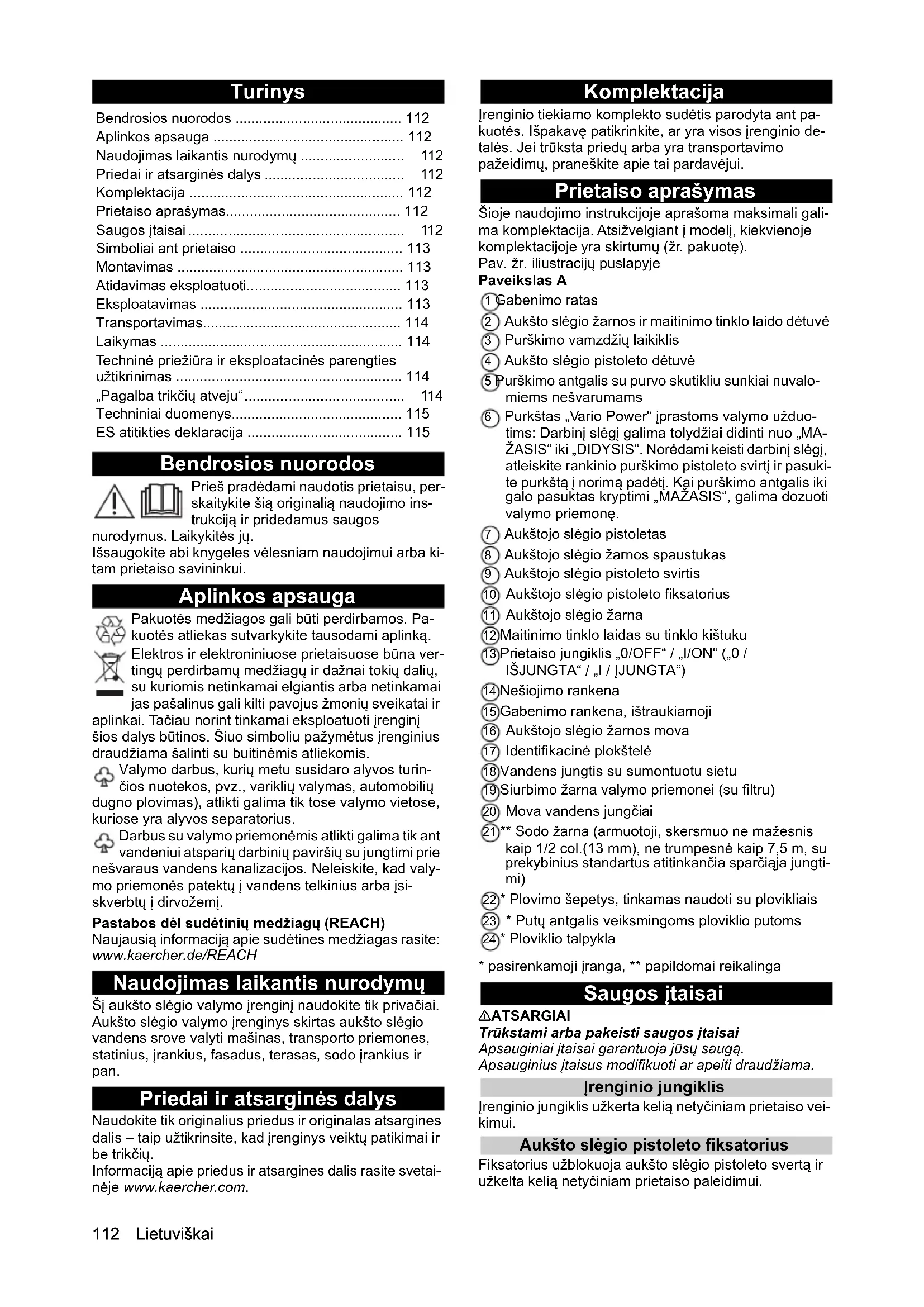

NAUDOJIMO INSTRUKCIJA K 3 Compact Kärcher

Bendrosios nuorodos 112

Aplinkos apsauga 112

Naudojimas laikantis nurodymų 112

Priedai ir atsarginės dalys 112

Komplektacija 112

Prietaiso aprašymas.... 112

Saugos įtaisai 112

Simboliai ant prietaiso 113

Montavimas 113

Atidavimas eksploatuoti.... 113

Eksploatavimas 113

Transportavimas.... 114

Laikymas 114

Techninė priežiūra ir eksploatacinės parengties užtikrinimas 114

„Pagalba trikčių atveju“ 114

Techniniai duomenys.... 115

ES atitikties deklaracija 115

Bendrosios nuorodos

Prieš pradėdami naudotis prietaisu, perskaitykite šią originalią naudojimo instrukciją ir pridedamus saugos

nurodymus. Laikykitės jų.

Išsaugokite abi knygeles vėlesniam naudojimui arba kitam prietaiso savininkui.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir

aplinkai. Tačiau norint tinkamai eksploatuoti jrenginj šios dalys būtinos. Šiuo simboliu pažymėtus jrenginius draudžiama šalinti su buitinėmis atliekomis.

Valymo darbus, kurių metu susidaro alyvos turin- ĉios nuotekos, pvz., variklių valymas, automobilių dugno plovimas), atlikti galima tik tose valymo vietose, kuriose yra alyvos separatorius.

Darbus su valymo priemonėmis atlikti galima tik ant vandeniui atsparių darbinių paviršių su jungtimi prie nešvaraus vandens kanalizacijos. Neleiskite, kad valymo priemonės patektų į vandens telkinius arba įsi-skverbtų į dirvožemį.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.de/REACH

Naudojimas laikantis nurodymų

Šj aukšto slėgio valymo įrenginį naudokite tik privačiai. Aukšto slėgio valymo įrenginys skirtas aukšto slėgio vandens srove valyti mašinas, transporto priemones, statinius, įrankius, fasadus, terasas, sodo įrankius ir pan.

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Jrenginio tiekiamo komplekto sudétis parodyta ant pa- kuotés. Išpakavę patikrinkite, ar yra visos jrenginio de- talès. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Prietaiso aprašymas

Šioje naudojimo instrukcijoje aprašoma maksimali gali-ma komplektacija. Atsižvelgiant i modelj, kiekvienoje komplektacijoje yra skirtumų (žr. pakuotę).

Pav. žr. iliustracijų puslapyje

Paveikslas A

① Gabenimo ratas
② Aukšto slėgio žarnos ir maitinimo tinklo laido dėtuvė
③ Purškimo vamzdžių laikiklis
④ Aukšto slėgio pistoleto dėtuvė
⑤ Purškimo antgalis su purvo skutikliu sunkiai nuvalomiems nešvarumams

⑥ Purkštas „Vario Power“ įprastoms valymo užduotims: Darbinį slėgį galima tolydžiai didinti nuo „MAŽASIS“ iki „DIDYSIS“. Norėdami keisti darbinį slėgį, atleiskite rankinio purškimo pistoleto svirtį ir pasukite purkštą į norimą padėtį. Kai purškimo antgalis iki galo pasuktas kryptimi „MAŽASIS“, galima dozuoti valymo priemonę.

⑦ Aukštojo slėgio pistoletas
⑧ Aukštojo slėgio žarnos spaustukas
⑨ Aukštojo slėgio pistoleto svirtis
⑩ Aukštojo slėgio pistoleto fiksatorius
⑪ Aukštojo slėgio žarna
⑫Maitinimo tinklo laidas su tinklo kištuku
⑬ Prietaiso jungiklis „0/OFF“ / „I/ON“ („0 / IŠJUNGTA“ / „I / IJUNGTA“)

⑭Nešiojimo rankena
⑮ Gabenimo rankena, ištraukiamoji

⑯ Aukštojo slėgio žarnos mova

⑰ Identifikaciné plokštelé

⑱Vandens jungtis su sumontuotu sietu

19) Siurbimo žarna valymo priemonei (su filtru)

20 Mova vandens jungčiai

21** Sodo žarna (armuotoji, skersmuo ne mažesnis kaip 1/2 col.(13 mm), ne trumpesnė kaip 7,5 m, su prekybinius standartus atitinkančia sparčiaja jungti-mi)

22* Plovimo šepetys, tinkamas naudoti su plovikliais

23 * Putų antgalis veiksmingoms ploviklio putoms

24* Ploviklio talpykla

* pasirenkamoji jranga, ** papildomai reikalinga

Saugos įtaisai

ATSARGIAI

Trūkstami arba pakeisti saugos įtaisai

Apsauginiai įtaisai garantuoja jūsų saugą.

Apsauginius įtaisus modifikuoti ar apeiti draudžiama.

Irenginio jungiklis

Irenginio jungiklis užkerta kelią netyčiniam prietaiso veikimui.

Aukšto slėgio pistoleto fiksatorius

Fiksatorius užblokuoja aukšto slėgio pistoleto svertą ir užkelta kelią netyčiniam prietaiso paleidimui.

Automatinio sustabdymo funkcija

Atleidus aukšto slėgio pistoleto svertą, pneumatinis jungiklis išjungia siurblį ir aukšto slėgio srovė nutrūksta. Nuspaudus svertą, siurblys vėl įsijungia.

Simboliai ant prietaiso

Aukštojo slėgio srovės nenukreipkite i žmo- nes, gyvūnus, įtampingają elektros įrangą arba i patį prietaisą.

Saugokite prietaisą nuo šalčio.

Prietaiso neleidžiama jungti tiesiogiai prie viešuju geriamoji vandens tinklu.

Montavimas

Paveikslai pateikti grafikų puslapyje.

Prieš naudojimą sumontuokite ant jrenginio atskiras kartu pristatytas dalis.

Ratų montavimas

1. Pritvirtinkite ratus prie prietaiso ir užfiksuokite. Paveikslas B

Movos vandens jungčiai montavimas

1. Užsukite movą vandens jungčiai ant prietaiso vandens jungties. Paveikslas C

Atidavimas eksploatuoti

1. Pastatykite prietaisą ant lygaus paviršiaus.

2. Aukštojo slėgio žarną sujunkite su prietaisu.

a lš movos ištraukite spaustuką.
b Aukštojo slėgio žarną jkiškite i jungti.
c lkiškite spaustuką i jungtį.

Paveikslas D

1. Aukštojo slėgio žarną sujunkite su aukštojo slėgio pistoletu.

a Suspauskite spaustuką.
b lštraukite spaustuka.
c Istatykite aukštojo slėgio žarną.
d Įspauskite apkabą, kol ji užsifiksuos.

Paveikslas E

1. Patikrinkite, ar sujungimai patikimi, patraukdami aukšto slėgio žarną.

2. lkiškite tinklo kištuką j lizdą.

Vandens tiekimas

Jungčių vertes žr. skyriuje „Identifikacinė plokštelė“ arba Techniniai duomenys.

Vadovaukitės vandens tiekimo įmonės nuostatomis.

DÈMESIO

Žala dėl užteršto vandens

Vandenyje esantys nešvarumai gali pažeisti siurblį ir priedus.

Apsaugai KÄRCHER rekomenduoja naudoti KÄRCHER vandens filtrus (specialus priedas, užsakymo numeris 4.730-059).

Žarnos movos su „Aquastop“

DÈMESIO

sujungimas su prietaiso vandens jungtimi

Siurblio pažeidimai

Žarnos movą su „Aquastop“ jungti su prietaiso vandens jungtimi draudžiama.

Su vandens čiaupu galite naudoti „Aquastop“ mova.

1. Užmaukite sodo žarna ant vandens jungties movos.

2. Prijunkite sodo žarną prie vandens linijos.

3. Iki galo atsukite vandens čiaupa.

Paveikslas F

Eksploatavimas

DÈMESIO

Siurblio sausoji eiga

Prietaiso pažeidimas

Jeigu prietaise per 2 minutes nesukuriamas slégis, iš-junkite prietaisą ir toliau vadovaukitės nurodymais, pateiktais skyriuje „Pagalba trikčių atveju“.

Aukštojo slėgio režimas

DÈMESIO

Dažytų arba jautrių pavíršių pažeidimas

Paviršiai pažeidžiami pasirinkus nedidelj srovės atstu-mą arba netinkamą purškimo antgalį.

Valydami dažytus paviršius laikykite bent 30 cm srovės atstumą.

Automobilių padangu, dažų arba jautrių paviršių, tokių kaip medis, nevalykite su purvo skutikliu.

1. įkiškite purkštą i aukštojo slėgio pistoletą ir užfiksuokite pasukdami 90°.

Paveikslas G

1. Ijunkite prietaisą („I / ON“).

2. Panaikinkite aukštojo slėgio pistoleto sverto blokavimą.

3. Nuspauskite aukštojo slėgio pistoleto svertą. Prietaisas įsijungia.

Naudojimas su plovimo šepečiu

DÈMESIO

Dažų sluoksnio pažeidimai

Paviršių pažeidimai dėl nešvaraus plovimo šepečio Prieš naudojimą įsitikinkite, kad plovimo šepetys yra be purvo ir kitokių dalelių.

Pastaba

Naudojant plovimo šepečius prietaisas veikia mažu slėgiu. Todėl galima įmaišyti valymo priemonių.

1. Jkiškite j aukšto slėgio pistoletą plovimo šepetį ir užfiksuokite pasukdami 90°.

Eksploatavimas naudojant valiklj

⚠ PAVOJUS

Sagos duomenų lapo nepaisymas

Sunki žala sveikatai netinkamai naudojant valymo priemonę

Vadovaukitės valymo priemonės gamintojo saugos duomenų lapu, ypač nurodymais dėl asmeninių apsaugos priemonių.

Pastaba

Naudojant „KÄRCHER“ valymo priemonę użtikrinamas sklandus darbas. Pasikonsultuokite arba użsakykite mūsų katalogą ar mūsų valymo priemonių informacinius lapelius.

1. Iš korpuso ištraukite norimo ilgio valiklio siurbimo žarną.

Paveikslas H

1. Valiklio siurbimo žarną jkiškite j valiklio tirpalo talpyklą.

2. Naudokite purkštą „Vario Power“.

3. Pasukite purkštą iki galo „SOFT“ link. Eksploatuojant valiklio tirpalas maišomas su van- dens srove.

4. Pasirinktinai galima naudoti putu antgalj.

a Sujunkite putų antgalį su valiklio buteliu.

b Ikiškite i aukštojo slėgio pistoletą putų antgalį ir užfiksuokite pasukdami 90°.

Paveikslas I

Rekomenduojamas valymo būdas

1. Taupiai užpurkškite valymo priemonės ant sauso paviršiaus ir leiskite jai veikti (nedžiovinkite).
2. Nuplaukite atsilaisvinusi purv a aukšto slėgio srove.

Baigus eksploatuoti su valymo priemone

1. Skalaukite prietaisą apie 30 sekundžių švariu van- deniu.

Eksploatavimo nutraukimas

1. Atleiskite aukštojo slėgio pistoleto svertą. Kai svertas atleidžiamas, prietaisas išjungiamas. Aukštasis slėgis sistemoje nėra panaikinamas.

2. Užfiksuokite aukštojo slėgio pistoleto svertą. Paveikslas J

3. Darydami ilgesnes negu 5 minučių darbo pertraukas prietaisą išjunkite „0/OFF“.

Darbo užbaigimas

ATSARGIAI

Slégis sistemoje

Sužalojimai dėl nekontroliuojamai išsiveržiančio aukšto slėgio vandens

Aukšto slėgio žarną nuo aukšto slėgio pistoleto arba nuo prietaiso atjunkite tik tuo atveju, kai sistemoje nėra slėgio.

1. Atleiskite aukštojo slėgio pistoleto svertą.

2. Užsukite vandens čiaupą.

3. Spauskite aukšto slėgio pistoleto svertą 30 sekundžių. Sistemoje dar likęs slėgis bus išleistas.

4. Atleiskite aukštojo slėgio pistoleto svertą.

5. Užfiksuokite aukštojo slėgio pistoleto svertą.

6. Atjunkite jrenginj nuo vandens tiekimo.

7. Išjunkite prietaisą „0/OFF“.

8. Ištraukite tinklo kištuką iš lizdo.

Transportavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Transportuodami atsižvelkite i jrenginio svorj.

Prietaiso nešiojimas

1. Pakelkite prietaisą už nešiojimo rankenos ir neškite.

Prietaiso traukimas

1. Ištraukite transportavimo rankeną, kol ji garsiai užsifiksuos.

2. Traukite prietaisą už transportavimo rankenos.

Prietaiso vežimas transporto priemonėje

1. Apsaugokite prietaisą nuo slydimo ir apvirtimo.

Laikymas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami atsižvelkite i prietaiso svorj.

Prietaiso sandėliavimas

1. Pastatykite prietaisą ant lygaus paviršiaus.

2. Atjunkite purkštą nuo aukštojo slėgio pistoleto.

3. Atskirkite aukštojo slėgio pistoletą nuo aukštojo slėgio žarnos.

4. Atjunkite aukštojo slėgio žarną nuo prietaiso.

5. Sudėkite aukštojo slėgio žarną ant prietaiso.

6. Maitinimo laidą ir priedus sudėkite ant prietaiso.

Prieš padėdami į saugojimo vietą ilgesniam laikui, atkreipkite dėmesį papildomus nurodymus, žr. sk. Techninė priežiūra ir eksploatacinės parengties užtikrinimas.

Apsauga nuo šalčio

DÈMESIO

Užšalimo pavojus

Nevisiškai ištuštintus prietaisus gali sugadinti šaltis.

Iki galo ištuštinkite prietaisą ir priedus.

Saugokite prietaisą nuo šalčio.

Reikia įvykdyti šias sąlygas:

- Prietaisas atjungtas nuo vandens tiekimo.

- Aukštojo slėgio žarna pašalinta.

1. Ijunkite prietaisa „I / ON“.

2. Palaukite ne ilgiau kaip 1 minutę, kol iš aukštojo slėgio jungties nebetekės joks vanduo.

3. Išjunkite jrenginj.

4. Prietaisą su prijungtais priedais laikykite nuo šalčio apsaugotoje vietoje.

Techninė priežiūra ir eksploatacinės parengties užtikrinimas

⚠ PAVOJUS

Elektros smūgio pavojus

Sužalojimai prisilietus prie elektrinių dalių Išjunkite prietaisą.

Ištraukite tinklo kištuką.

Prietaisui nereikia atlikti techninės priežiūros, t. y. jums nereikia atlikti regularių techninės priežiūros darbų.

Vandens jungties sieto valymas

DÈMESIO

Vandens jungtyje pažeistas sietas

Prietaiso pažeidimai dėl nešvaraus vandens

Prieš jdėdami sietą j vandens jungtį, patikrinkite, ar jis nepažeistas.

Jeigu reikia, išvalykite vandens jungties sietą.

1. Nuimkite vandens jungties movą.

2. Ištraukite sietą plokščiomis replémis.

3. Nuplaukite sietą po tekančiu vandeniu.

Paveikslas K

1. Idèkite sietą i vandens jungti.

Valiklio filtro valymas

Jeigu ketinate sandėliuoti ilgesnį laiką, išvalykite valiklio filtrą.

1. Nutraukite filtrą nuo valiklio siurbimo žarnos.

2. Nuplaukite filtrą po tekančiu vandeniu.

Paveikslas L

„Pagalba trikčių atveju“

Gedimų priežastys dažnai yra paprastos, kurias nesunkiai pašalinsite pasinaudoję šia apžvalga. Kilus abejonių arba atsiradus čia nenurodytų gedimų, kreipkitės į igaliotą klientų aptarnavimo tarnybą.

⚠ PAVOJUS

Elektros smūgio pavojus

Sužalojimai prisilietus prie elektrinių dalių lšjunkite prietaisą.

Ištraukite tinklo kištuką.

Irenginys nepasileidžia

1. Užspauskite aukšto slėgio pistoleto svertą. Prietaisas jsijungia.

2. Patikrinkite, ar ant tipo plokštelės nurodyta įtampa atitinka elektros šaltinio įtampa.

3. Patikrinkite, ar nepažeistas maitinimo laidas.

Prietaise nesukuriamas slègis

Per mažas tiekiamo vandens kiekis

1. Iki galo atsukite vandens čiaupa.

2. Patikrinkite vandens įvadą, ar tiekiama pakankamai vandens.

Užterštas vandens jungties sietas.

1. Ištraukite sietą iš vandens jungties plokščiomis replémis.

2. Nuplaukite sietą po tekančiu vandeniu.

Prietaise yra oro.

1. Iš prietaiso išleiskite orą:

a Neprijungę aukštojo slėgio žarnos paleiskite prietaisą veikti ne ilgiau kaip 2 minutes ir palaukite, kol vanduo iš aukštojo slėgio žarnos ims tekėti be oro burbuliuku.
b Išjunkite jrenginį.
c Prijunkite aukštojo slėgio žarną.

Dideli slègio svyravimai

1. Išvalykite aukšto slėgio antgalį:

a pašalinkite nešvarumus iš antgalio skylės adata.
b Nuskalaukite aukšto slėgio antgalį vandeniu iš priekio.

1. Patikrinkite tiekiamo vandens kiekj.

Prietaisas nesandarus

1. Nedidelis prietaiso nesandarumas techniškai galimas. Dėl didelio nesandarumo kreipkitės į klientų aptarnavimo centra.

1. Naudokite purkštą „Vario Power“ iki galo jį pasukę „SOFT“ link.
2. Išvalykite valiklio siurbimo žarnos filtra.
3. Patikrinkite, ar nejlenkta valiklio siurbimo žarna.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Techniniai duomenys

Elektros jungtis
Itampa	V
Fazė ~ 1
Dažnis Hz 50-60
Srovės suvartojimas A 6
Saugiklio rūšis IPX5
Apsaugos klasė II
Maitinimo tinklo saugiklis (inertinis)	A	10
Vandens jungtis
Ileidimo slėgis (maks.)	MPa	1,2
Ileidimo temperatūra (maks.)	°C	40
Tiekiamas kiekis (min.)	l/min	9
Irenginio galios duomenys
Darbinis slėgis	MPa	8
Maks. leistinas slėgis	MPa	12
Tiekimo pajėgumas, vanduo	l/min	5,5
Tiekimo pajėgumas, maksimalus	l/min	6,3
Tiekimo pajėgumas, valymo priemonė	l/min	0,3
Rankinio purškimo pistoleto ata-trankos jėga	N	12
Matmenys ir svoriai
Tipinis darbinis svoris	kg	5,0

Ilgis	mm	264
Plotis	mm	256
Aukštis	mm	450

Nustatytos vertés pagal EN 60335-2-79

Plaštakos ir rankos vibracijos ver- tė	m/s2	< 2,5
Neapibrėžtis K	m/s2	0,7
Garso lygis LpA	dB(A)	74
Neapibrėžtis KpA	dB(A)	2
Garso galios lygis LWA + Neapi- brėžtis KWA	dB(A)	89

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Aukšto slėgio valymo įrenginys

Tipas: 1.676-xxx

Atitinkamos ES direktyvos

2000/14/EB

2014/30/ES

2006/42/EB (+2009/127/EB)

2011/65/ES

Taikomi darnieji standartai

EN IEC 63000:2018

EN 55014-1: 2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 64000-3-3: 2013

EN 62233: 2008

Taikoma atitikties įvertinimo procedūra

2000/14/EB: V priedas

Svertinis garso galios lygis dB(A)

Išmatuotas: 87

Garantuojamas: 89

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

Dokumentacijos tvarkytojas:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]

Vinendenas, 2020 m. spalio 1 d.

3MICT
