NAUDOJIMO INSTRUKCIJA LTR 3633 Battery Kärcher

Naudojimas laikantis nurodymų 228

Aplinkos apsauga.... 228

Priedai ir atsarginės dalys.... 228

Komplektacija.... 228

Simboliai ant prietaiso.... 228

Prietaiso aprašymas.... 229

Montavimas.... 229

Eksploatavimo pradžia 229

Valdymas.... 229

Transportavimas.... 230

Sandéliavimas.... 230

Kasdieninė ir techninė priežiūra 230

Pagalba trikčių atveju.... 231

Garantija.... 231

Techniniai duomenys.... 231

Vibracijos vertè.... 231

ES atitikties deklaracija 231

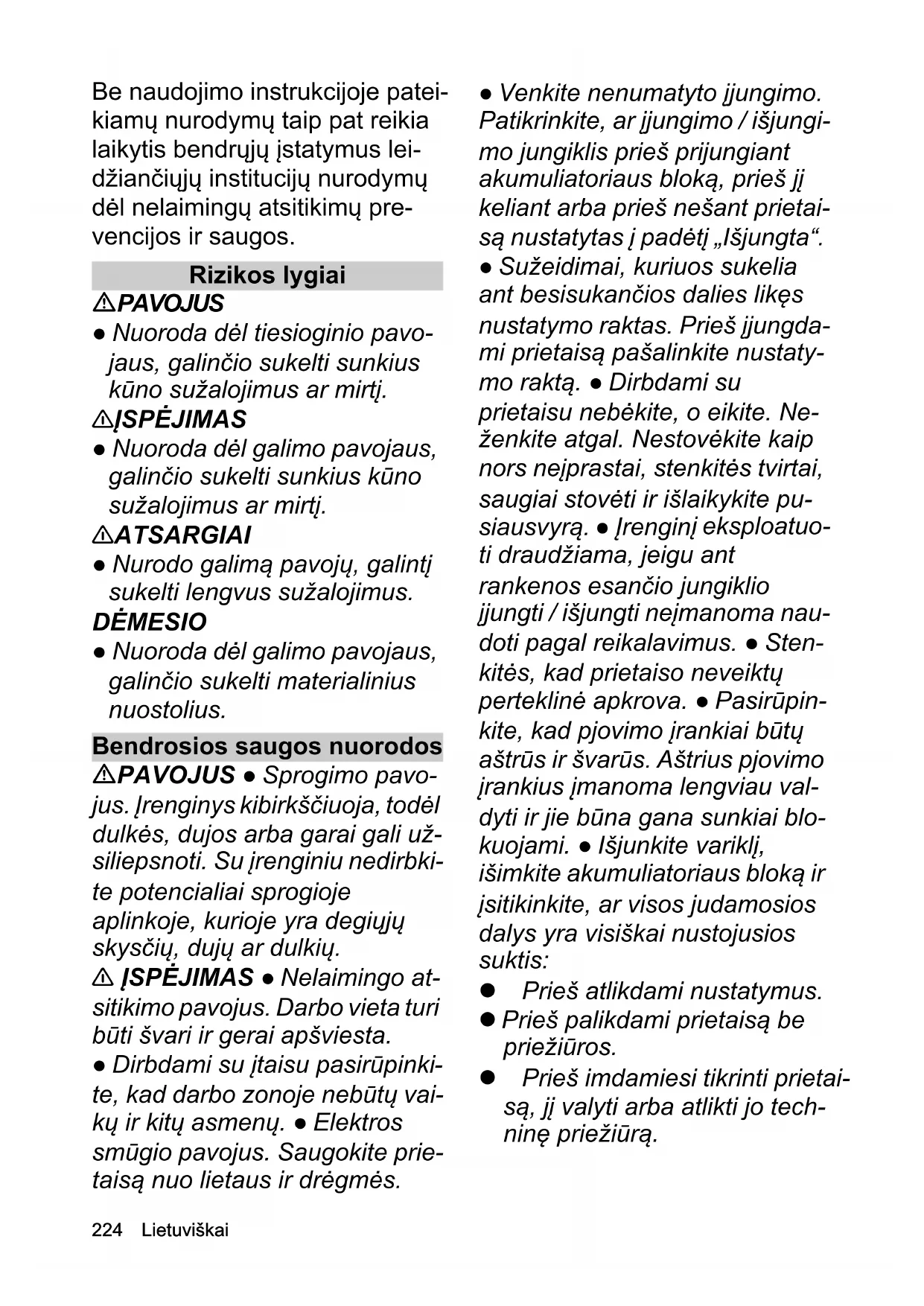

Saugos nurodymai

Prieš pradėdami nau- doti įsigytą prietaisą, perskaitykite šiuos saugos reikalavimus, originalią naudojimo instrukciją, su akumuliatoriaus bloku susijusius saugos nurodymus ir pridėtą originalią akumuliatoriaus bloko / standartinio jkroviklio naudojimo instrukciją. Laikykitės jų. Išsaugokite originalią eksploatavimo instrukciją, kad galėtumėte vėliau ja pasinaudoti arba perduoti kitam savininkui.

Be naudojimo instrukcijoje pateikiamų nurodymų taip pat reikia laikytis bendrujų įstatymus leidžiančiujų institucijų nurodymų dėl nelaimingų atsitikimų prevencijos ir saugos.

Rizikos lygiai

⚠️PAVOJUS

- Nuoroda dėl tiesioginio pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

⚠️ISPĖJIMAS

- Nuoroda dėl galimo pavojaus, galinčio sukelti sunkius kūno sužalojimus ar mirtį.

ATSARGIAI

- Nurodo galimą pavojų, galintį sukelti lengvus sužalojimus.

DÉMESIO

- Nuoroda dėl galimo pavojaus, galinčio sukelti materialinius nuostolius.

Bendrosios saugos nuorodos

⚠PAVOJUS • Sprogimo pavojus. ¡renginys kibirkščiuoja, todėl dulkės, dujos arba garai gali užsiliepsnoti. Su ¡renginiu nedirbki-te potencialiai sprogioje aplinkoje, kurioje yra degiųjų skysčių, dujų ar dulkių.

⚠ ISPĖJIMAS • Nelaimingo at-sitikimo pavojus. Darbo vieta turi būti švari ir gerai apšviesta.

- Dirbdami su įtaisu pasirūpinkite, kad darbo zonoje nebūtų vaikų ir kitų asmenų. • Elektros smūgio pavojus. Saugokite prietaisą nuo lietaus ir drėgmės.

• Venkite nenumatyto jjungimo. Patikrinkite, ar jjungimo / išjungimo jungiklis prieš prijungiant akumuliatoriaus bloka, prieš ji keliant arba prieš nešant prietaisą nustatytas i padėti „Išjungta“.

• Sužeidimai, kuriuos sukelia ant besisukančios dalies likęs nustatymo raktas. Prieš jungdami prietaisą pašalinkite nustatymo raktą. - Dirbdami su prietaisu nebėkite, o eikite. Neženkite atgal. Nestovėkite kaip nors nejprastai, stenkitės tvirtai, saugiai stovėti ir išlaikykite pusiausvyrą. - Irenginį eksploatuoti draudžiama, jeigu ant rankenos esančio jungiklio jjungti / išjungti nejmanoma naudoti pagal reikalavimus. - Stenkitės, kad prietaiso neveiktų perteklinė apkrova. - Pasirūpin-kite, kad pjovimo įrankiai būtų aštrūs ir švarūs. Aštrius pjovimo įrankius įmanoma lengviau valdyti ir jie būna gana sunkiai blokuojami. - Išjunkite variklj, išimkite akumuliatoriaus bloką ir įsitikinkite, ar visos judamosios dalys yra visiškai nustojusios suktis:

• Prieš atlikdami nustatymus.

• Prieš palikdami prietaisą be priežiūros.

• Prieš imdamiesi tikrinti prietaisą, jį valyti arba atlikti jo techninę priežiūrą.

• Prieš imdamiesi šalinti kamšalą arba valyti išmetimo an-gą.

• Prieš keisdami priedu dalis.
• Po to, kai atsitrenkiate j pašalinj daiktą. Prieš vėl paleisdami prietaisą pirmiau patikrinkite, ar jis nėra pažeistas, ir jį suremontuokite.
• Jeigu prietaisas ima nejprastai vibruoti. Prieš vėl paleisdami prietaisą pirmiau patikrinkite, ar jis nėra pažeistas, ir jį suremontuokite.

⚠ ATSARGIAI • Su jrenginiu draudžiama dirbti, jeigu buvo vartoti asmens reakciją galintys paveikti medikamentai ar narkotinės medžiagos. Jrenginį naudokite tik būdami sveiki ir pailsėję. • Dirbdami su prietaisu naudokite pritaikytą apsauginę įrangą. Apsauginė įranga, t. y. dulkių kaukė, slydimui atspari avalynė, apsauginis šalmas arba klausos apsaugai, sumažina pavojų susižeisti. • Mūvėkite apsauginius akinius ir dévėkite ausų apsaugus. • Klausos apsaugos priemonės gali apriboti jūsų gebėjimą išgirsti įspėja-muosius signalus, todėl atsižvel-kite į galimus greta jūsų darbo zonos gresiančius pavojus.

• Dirbdami zonose, kuriose pavojų kelia krintantys objektai, dévėkite šalmą. ISPĖJIMAS
• Naudodami jrenginj apsiaukite ilgomis storomis kelnémis, dé-

věkite aprangą ilgomis rankovė- mis ir avěkite nuo paslydimo saugančiais auliniais batais. Ba- sam dirbti draudžiama. Neavěki- te jokiais sandalais arba nesiaukite trumpomis kelnėmis. Nedėvěkite nukarusios apran- gos arba aprangos su raišteliais ir juostelėmis.ATSARGIAI

- Gresia sužeidimo pavojus, jeigu vilkėsite laisvą aprangą, nesusirišite plaukų arba mūvėsite papuošalus, kuriuos gali įtraukti judamosios prietaiso dalys. Pasirūpinkite, kad apranga ir papuošalai visada būtų atokiai nuo prietaiso. Ilgus plaukus susiriškite. - Prietaisą ir jo priedus naudokite tik laikydamiesi šių nurodymų, atsižvelkite į darbo sąlygas ir atliekamą darbą, kad galėtumėte išvengti pavojingų padėčių.

Saugusis eksploatavimas

⚠ PAVOJUS • Gresia sunkūs sužeidimai, jeigu peilis sviestų kokius nors daiktus arba jeigu pjovimo įrankis įsuktų vielą ar virvę. Prieš imdamiesi darbo atidžiai apžiūrėkite darbo zoną, ar joje nėra akmenų, lazdu, metalo, vielų, kaulų arba žaislų ir juos pašalinkite.

⚠ ISPĖJIMAS • Šis prietaisas nėra pritaikytas, kad juo galėtų naudotis vaikai arba asmenys su ribotais fiziniais, sensoriniais arba protiniais gebėjimais arba

nepakankama patirtimi ir (arba) nepakankamomis žiniomis.

- Prietaisą naudokite tik švie-siuoju paros laiku arba jeigu už-tikrinamas pakankamas dirbtinis apšvietimas. - Irenginio nenaudokite, jeigu žolė šlapia, ir arti atviros ugnies. - Pasirūpinkite, kad asmenys ir gyvūnai būtų ne mažesniu kaip 15 m atstumu. Iš-junkite prietaisą, jeigu kas nors atsidurtų šioje 15 m zonoje.

- Pjovimo priedą laikykite ne aukščiau už klubus. - Jeigu pažeisti apsauginiai įtaisai arba jeigu jie nėra sumontuoti, prietaisą naudoti draudžiama. - Metalinį valą naudoti draudžiama. - Prietaisą naudokite tik lauke. - Rankos ir pėdos turi būti atokiai nuo pjovimo paviršių, visų pirma tuo atveju, jeigu yra jjungtas variklis.

- Sužalojimo pavojus, nes išjungus variklj pjovimo įrankis nenu-stoja sukęsis. • Sužalojimų pavojus. Peilis, po apsauginiu gaubtu, kuriuo trumpinamas pjovimo valas, yra laibai aštrus, todėl stenkitės jo neliesti, visų pirma valydami. • Patikrinkite, ar vėdinimo angos nėra užkimš-tos nuobiromis. • Patikrinkite prietaisą prieš kiekvieną naudo-jimą ir po kiekvieno smūgio, ar prietaisas nėra pažeistas. Pa-žeistas dalis, pvz., jungiklj, turi suremontuoti arba pakeisti įga-liota klientų aptarnavimo tarny-ba. • Patikrinkite, ar pavaros

galvutė sumontuota ir pritvirtinta pagal reikalavimus. • Pasirūpin-kite, kad visi apsauginiai įtaisai, apsauginiai strypai ir rankenos būtų pritvirtinti pagal reikalavi-mus ir patikimai. • Prieš pradė-dami naudoti kiekvieną kartą patikrinkite, ar pjovimo valas nu-statytas tinkamai ir ar jis yra pri-tvirtintas. • Naudokite tik gamintojo pagamintą pakaitinį pjovimo valą. Naudoti kitus pjovimo antgalius draudžiama.

- Sužalojimų pavojus. Neperda-rykite kaip nors prietaiso.

Pastaba • Tam tikruose regio-nuose gali būti taikomos šj prietaisą naudoti draudžiančios nuostatos. Pasitarkite su savo vietine valdžios institucija.

Saugi techninė priežiūra ir kasdienė priežiūra

⚠️ ISPĖJIMAS • Ivėrę naują valą prietaisą nustatykite i įprastą eksploatavimo padėtį ir tik tada įjunkite prietaisą. • Patikrinkite, ar įrenginio būsena atitinka reikalavimus, ir šiuo tikslu regulia- riais tarpsniais tikrinkite, ar varžtai, veržlės ir sraigtai yra tvirtai įveržti. • Patikrinkite, ar paslankiosios dalys veikia sklandžiai, nėra užstrigusios ir ar da- lys nėra sulūžusios arba pažeistos. Pasirūpinkite, kad prietaisas būtų suremontuotas ir tik tada naudojamas. • Išjunkite variklj, išimkite akumuliatoriaus

bloką ir įsitikinkite, ar visos judamosios dalys yra visiškai sustojusios:

• Prieš imdamiesi prietaisą valyti arba atlikdami jo techninę priežiūrą.
• Prieš imdamiesi keisti priedu dalis.

⚠ATSARGIAI • Leidžiama naudoti tik gamintojo patvirtintus priedus ir atsargines dalis. Nau-dokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

DÉMESIO • Gaminj po kiekvie- no naudojimo išvalykite minkšta, sausa šluoste.

Pastaba • Einamojo remonto ir techninės priežiūros darbus turi atlikti tik atitinkamos kvalifikacijos ir specialiai išmokyti darbuotojai. Mes rekomenduojame, kad gamini perduotumėte remontuoti į įgaliotą techninio aptarnavimo centra. • Jums leidžiama atlikti tik šioje eksploatavimo instrukcijoje nurodytus nustatymus ir remonto darbus. Jeigu būtina atlikti kitus remonto darbus, susisiekite su jūsų įgaliotaja klientų aptarnavimo tarnyba. • Pasirūpinkite, kad pažeistus arba nejskaitomus įspėjamuosius lipdukus ant prietaiso pakeistų įgaliotoji klientų aptarnavimo tarnyba.

Saugus gabenimas ir sandėliavimas

⚠️ ISPĖJIMAS • Prietaisą išjunkite, palaukite, kol jis atvės, išimkite akumuliatoriaus bloką ir tik tada jį gabenkite arba sandėliuokite.

⚠ATSARGIAI • Sužeidimo pavojus ir prietaiso pažeidimas. Pasirūpinkite, kad gabenamas prietaisas nejudėtų arba nenu-kristų.

DĖMESIO • Priėš gabendami prietaisą ar jį sandėliuodami nuo jo pašalinkite visus pašalinius objektus. • Prietaisą sandėliuokite sausoje ir tinkamai vėdinamoje vietoje, kuri neprieinama vaikams. Prietaisą sandėliuokite atokiai nuo koroziją sukeliančių medžiagų, pvz., sodo cheminių medžiagų. • Prietaiso nesandėliuokite lauke.

Liekamoji rizika

⚠️ISPĖJIMAS

- Nors prietaisas būtų eksploatuojamas laikantis visų nusta-tytų reikalavimų, vis tiek kyla tam tikra liekamoji rizika. Nau-dojant prietaisą gali grėsti šie pavojai:

- Vibracija gali sukelti sužeidimus. Kiekvienam darbui naudokite tinkamą įrankį, naudokite numatytas rankenas ir ribokite darbo trukmę bei poveikį.

• Triukšmas gali pažeisti klausą. Naudokite ausų apsaugus ir apribokite apkrovą.
• Sviedžiamų daiktų sukeliami sužeidimai.

Rizikos mažinimas

ATSARGIAI

- Su prietaisu dirbant ilgą laiką vibracijos poveikis rankoms gali sukelti kraujo apytakos su-trikimų. Tačiau negalima nu-statyti bendrai galiojančios naudojimo trukmės, kadangi tai priklauso nuo daugybės veiksnių:

• Kiekvienam žmogui būdingo polinkio j kraujo apytakos su-trikimus (dažnai šalantys ar niežtintys pirštai)
• Žemos aplinkos temperatūros. Rankoms apsaugoti mū-vėkite šiltas pirštines.
• Stipriai suspausto prietaiso laikymo.
• Nepertraukiamo naudojimo, kuris daro didesnę žalą negu naudojimas su pertraukomis. Jeigu įtaisas reguliariai ir ilgą laiką naudojamas ir šie simptomai (pvz., pirštų niežėjimas arba šalimas) pasireiškia nuolat, turėtumėte kreiptis į gydytoją.

Naudojimas laikantis nurodymų

⚠ PAVOJUS

Naudojimas ne pagal paskirti

Ipjovimo sužeidimų keliamas pavojus gyvybei

Prietaisą naudokite tik pagal paskirti.

Nenaudokite jokio metalinio peilio, pvz., pjūklo geležtės arba peilio tankumynams.

ΔJSPĖJIMAS

Svaidomi objektai

Sužalojimų ir materialinės žalos pavojus

Pasirūpinkite, kad asmenys ir gyvūnai būtų ne mažesniu kaip 15 m atstumu.

• Prietaisas skirtas dirbti lauke.
• Prietaisu galima pjauti žolę prie sienų, tvorų, medžių ir arba kraštu.
• Prietaisu galima pjauti tose vietose, kurios sunkiai pasiekiamos vejapjove, pvz., duobėse, nelygaus paviršiaus vietose ir proskynose.
• Draudžiama modifikuoti ir atlikti pakeitimus, kurių gamintojas nepatvirtino.
• Prietaisas nepritaikytas naudoti drėgno oro sąlygomis ar lietui lyjant.
• Nepjaukite šlapios žolės ar krūmų.

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Pakuotės atliekas sutvarkykite tausodami aplinką.

Elektros ir elektroniniuose prietaisuose būna vertingų perdirbamų medžiagų ir dažnai tokių dalių, su kuriomis netinkamai elgiantis arba netinkamai jas pašalinus gali kilti pavojus žmonių sveikatai ir

aplinkai. Tačiau norint tinkamai eksploatuoti jrenginj šios dalys būtinos. Šiuo simboliu pažymėtus jrenginius draudžiama šalinti su buitinėmis atliekomis.

Pastabos dėl sudėtinių medžiagų (REACH)

Naujausią informaciją apie sudėtines medžiagas rasite: www.kaercher.com/REACH

Priedai ir atsarginės dalys

Naudokite tik originalius priedus ir originalas atsargines dalis – taip užtikrinsite, kad įrenginys veiktų patikimai ir be trikčių.

Informaciją apie priedus ir atsargines dalis rasite svetainėje www.kaercher.com.

Komplektacija

Jrenginio tiekiamo komplekto sudėtis parodyta ant pa- kuotės. Išpakavę patikrinkite, ar yra visos jrenginio de- talės. Jei trūksta priedų arba yra transportavimo pažeidimų, praneškite apie tai pardavėjui.

Simboliai ant prietaiso

Atsižvelkite i visus įspėjimus ir saugos nuorodas. Prieš imdamiesi naudoti prietaisą perskaitykite ir supraskite visus nurodymus.

Dirbdami su prietaisu dévékite tinkamus akių ir klausos apsaugus.

Nenaudokite prietaiso lietui lyjant arba drègno oro sąlygomis.

Nenaudokite nei pjūklo geležtės, nei metalinio peilio.

Sviedžiamų daiktų keliamas pavojus. Išlaiky-kite atstumą.

Prietaiso aprašymas

Šioje naudojimo instrukcijoje aprašoma maksimali galima komplektacija. Atsižvelgiant i modelj, kiekvienoje komplektacijoje yra skirtumu (žr. pakuotę).

Paveikslai pateikti grafikų puslapyje Paveikslas A

① Irenginio jungiklis su kintamo greičio valdymu

② Galiné rankena

③ Blokavimo panaikinimo mygtukas

④ Priekinė rankena

⑤Viršutinis kotas

⑥ Veleno mova

⑦ Apatinis kotas

⑧ Variklio korpusas

⑨ Darbinio pločio reguliavimo jungiklis

⑩ Valo apsaugas

⑪ Pjaunamasis peilis

12 Augalų apsaugos apkaba

⑬Pjovimo valai

⑭*Akumuliatoriaus blokas

15*lkroviklis

⑯Ritès gaubtas

⑰Ritės blokavimo panaikinimo kištukai

⑱ Pjovimo įrankis a) valo rité b) pjovimo peilis

⑲Asa

20 Valo atlaisvinimo mygtukas

21 Identifikaciné plokštelé

22 Nešiojamasis dirželis (2.445-242.0)

* pasirenkamoji jranga

Akumuliatoriaus blokas

Irenginj galima „Kärcher“ 36 V „Battery Power“ eksploatuoti naudojant vieną akumuliatoriaus bloką.

Montavimas

Valo skydelio montavimas

⚠️JSPĖJIMAS

Peilis prie valo skydelio

Pjautiniai sužeidimai

Prieš pirmą kartą imdamiesi naudoti prietaisą sumon-tuokite valo skydelj.

⚠️ISPĖJIMAS

Kyšantis valas

Pjautiniai sužeidimai

Prietaisą naudoti be valo skydelio draudžiama.

Paveikslas B

Valo skydelis turi būti nukreiptas į naudotoja.

1. Pjovimo valo skydelj įstatykite į laikiklj.

2. Pjovimo valo skydelj varžtu prisukite prie laikiklio.

Sumontuokite augalų apsaugos apkabą

1. Sumontuokite augalų apsaugos apkabą. Paveikslas C

Koto montavimas

1. Viršutinį ir apatinį kotą sujunkite.

Paveikslas D

Sumontuokite priekinę rankeną

1. Priekinę rankeną nustatę i norimą aukstį prisukite prie viršutinio koto.

Paveikslas E

Eksploatavimo pradžia

Valo ilgio nustatymas

1. Naudodami jungiklj pasirinkite norimą darbinį plotį. Paveikslas F

2. Nuspauskite valo atlaisvinimo mygtuką ir valą iš valo ritės ištraukite iki pjovimo briaunos. Jei reikia, keletą kartų paspauskite mygtuką.

Paveikslas G

Akumuliatoriaus bloko montavimas

1. Akumuliatoriaus bloką stumkite j prietaiso laikiklj, kol išgirsite, kad jis užsifiksavo.

Paveikslas H

Valdymas

Augalų apsaugą nustatykite į darbinę padėtį

1. Prieš pradėdami pjauti ištraukite augalų apsaugą ir vėl nustatykite į darbinę padėtį.

Paveikslas I

Nešimo diržo pakabinimas

1. Diržu apsijuoskite petj.

Paveikslas J

1. [spauskite nešimo diržo kablj i koto asą.

Darbo metodai

ATSARGIAI

Sužalojimų ir materialinės žalos pavojus

Prieš imdamiesi pjovimo patikrinkite, ar darbo zonoje néra objektų, kurie galėtų būti sviedžiami, t. y. vielos, akmenų, pluošto arba stiklo.

1. Paspauskite blokavimo panaikinimo mygtuką. Paveikslas K

2. Paspauskite prietaiso jungiklj.

Pastaba

Prietaiso jungiklis taip pat veikia kaip sūkių dažnio reguliatorius. Kuo giliau spaudžiate jungiklį, tuo greičiau sukasi valo diskas. Todėl prietaiso jungiklį ne iš karto nuspauskite iki galo.

Prietaisas jsijungia.

1. Pjovimo galvutę traukite lygiagrečiai žemės paviršiui.

2. Pjaudami žolę judinkite prietaisą pusračiu virš pjaunamos zonos.

3. Aukštą żolę pjaukite tą pačią vietą pjaudami kelis kartus.

Valo ilginamas dirbant

Pjaunant prietaiso valas nudyla, nudriksta ir sutrumpėja. Kai valas sutrumpėja, tada pjovimo veiksmingumas sumažėja.

Pastaba

Valą pailginti galima pjaunant.

1. Atleiskite blokavimo panaikinimo mygtuką ir prietaïso jungiklj.

Paveikslas L

1. Nuspauskite blokavimo panaikinimo mygtuką ir prietaiso jungiklj.

Valas pailgėja automatiškai ir pjovimo geležtė reikiamu ilgiu patrumpinama.

Paveikslas M

Pastaba

Jeigu valo nepavyksta automatiškai pailginti, šiuo atveju turite pakeisti valo rite (žr. skyrių Valo ritės keitimas).

Pjovimo įrankio keitimas

Pjovimo įrankis – valo rité ir pjovimo peilis.

1. Akumuliatoriaus bloko šalinimas (žr. skyrių Akumuliatoriaus bloko pašalinimas).

2. Nenaudojamo pjovimo įrankio pašalinimas ir reikiamo pjovimo įrankio sumontavimas (žr. skyrių Pjovimo įrankio keitimas).

Akumuliatoriaus bloko pašalinimas

Pastaba

Jeigu esate numatę ilgas darbo pertraukas, akumuliatoriaus bloką pašalinkite iš prietaiso ir pasirūpinkite, kad juo nebūty jmanoma naudotis be leidimo.

1. Akumuliatoriaus bloko blokavimo panaikinimo mygtuką patraukite akumuliatoriaus bloko link.

Paveikslas N

1. Nuspauskite akumuliatoriaus bloko blokavimo panaikinimo mygtuką, kad akumuliatoriaus blokas nebūtų blokuojamas.

2. Akumuliatoriaus bloką išimkite iš prietaiso.

Darbo užbaigimas

1. Akumuliatoriaus bloko pašalinimas prietaiso (žr. skyrių Akumuliatoriaus bloko pašalinimas).

2. Prietaiso valymas (žr. skyrių Prietaiso valymas).

Transportavimas

ATSARGIAI

Nesilaikant svorio nuorodos

Sužalojimų ir materialinės žalos pavojus

Laikydami atsižvelkite i prietaiso svorj.

1. Akumuliatoriaus bloko šalinimas (žr. skyrių Akumuliatoriaus bloko pašalinimas).

2. Gabendami transporto priemone įtvirtinkite prietaisą, kad jis neslidinėtu ir neapvirstu.

Sandèliavimas

Kiekvieną kartą išvalykite prietaisą prieš jį sandėliuodami (žr. skyrių Prietaiso valymas).

1. Atleiskite sukabinamają movą ir atskirti abi koto dalis.

Paveikslas O

1. Abi prietaiso dalis sandėliuokite sausoje ir tinkamai vėdinamoje vietoje. Sandėliuokite atokiai nuo koro-zinį poveikį sukeliančių medžiagų, pvz., sodo chemikalu, ir ledą tirpdančių druskų. Prietaiso nesandėliuokite lauke.

Kasdieninė ir techninė priežiūra

ATSARGIAI

Nekontroliuojamas veikimas

Pjautiniai sužeidimai

Prieš imdamiesi bet kokių prietaiso tvarkymo darbų visada pirmiau išimkite akumuliatoriaus bloka.

ATSARGIAI

Aštraus peilio keliamas sužeidimo pavojus

Imdamiesi bet kokių prietaiso tvarkymo darbų visada dévékite apsauginius akinius ir mūvékite apsaugines pirštines.

Prietaiso valymas

1. Pašalinkite iš valo skydelio ir pjovimo galvutės pjovimo liekanas.

2. Jeigu reikia, prietaiso dalis nuvalykite drėgna šluoste.

3. Reguliariai valykite iš akumuliatoriaus laikiklio ir elektros kontaktų nešvarumus ir svetimkūnius.

Pjovimo įrankio keitimas

Valo rités keitimas

1. Nuspauskite ritės dangtelio blokavimo strypelius ir nuimkite ritės dangtelį.

Paveikslas P

1. Valo rite išimkite ir pašalinkite.

2. Valo galą per—asą jkiškite i naują valo rite.

Paveikslas Q

1. Valo rite jstatykite i laikiklj.

2. Ritės dangtelį įstatykite į laikiklj. Atkreipkite dėmesį, kad ritės dangtelis būtų užfiksuotas pasigirdus trakštelėjimui.

Paveikslas R

1. Valo ilgio nustatymas (žr. skyrių Eksploatavimo pradžia).

Pjovimo peilio keitimas

1. Nuspauskite peilio blokavimo įtaisą ir išimkite pjovimo peilį.

2. Naują pjovimo peilį įstatykite į laikiklj. Žiūrėdami į ženklinimo plokštelę patikrinkite, ar nustatyta į tinkamą padėtį.

Paveikslas S

Pagalba trikčių atveju

Gedimų priežastys dažnai yra paprastos, kurias nesunkiai pašalinsite pasinaudoję šia apžvalga. Kilus abejonių arba atsiradus čia nenurodytų gedimų, kreipkitės į igaliotą klientų aptarnavimo tarnybą.

Senstančios baterijos talpa net ir gerai ją prižiūrint, mažėja, todėl net ir pilnai ikrauta ji neveikia visą numatytą veikimo laiką. Tai néra trūkumas.

Triktis Priežastis Šalinimas
Prietaisas nejsijungia Aku	muliatoriaus blokas įstatytas ne pagal reikalavimus.	● Akumuliatoriaus bloką stumkite į laikiklj taip, kad jis užsifiksuotų.
	Akumuliatoriaus blokas yra išsikrovęs.	● Įkraukite akumuliatoriaus bloką.
	Akumuliatoriaus blokas defektinis.	● Pakeiskite akumuliatoriaus bloką.
Veikiantis prietaisas su-stoja	Valas per ilgas, todėl variklis yra perkrau-namas	● Sumontuokite valo skydelį. Valas yra automatiškai sutrumpinamas.
	Pjovimo galvutė užblokuota pjovimo nuo-biromis	● Pašalinkite pjovimo likučius.
	Variklj veikia per didelė apkrova	● Pjaukite tik numatytą medžiagą, žr. skyrių Naudojimas laikantis nurodymų.
Veikiantis prietaisas su-stoja.	Perkaito variklis	● Nutraukite darbą ir palaukite, kol variklis atauš.
	Akumuliatoriaus blokas perkaito	● Nutraukite darbą ir palaukite, kol akumuliatoriaus bloko temperatūra atitiks privalo-mają.

Garantija

Kiekvienoje šalyje galioja mūsų įgaliotų pardavėjų nu- statytos garantijos sąlygos. Galimus įrenginio gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinių gedimų šalinimo kreipkitės į savo pardavėją arba artimiausią klientų aptarnavimo tarnybą pateikdami pirkimą patvirtinantį kasos kvitą. (Adresą rasite kitoje pusėje)

Techniniai duomenys

Irenginio galios duomenys
Darbinė įtampa	V	36
Darbinis plotis	mm	280 - 330
Pjovimo valas, skersmuo	mm	2,0
Didž. sūkių dažnis (± 10%)	/min	7000
Nustatyta vertė pagal EN 50636-2-91
Garso lygis L_pA	dB(A) 79,3
Neapibrėžtis K_pA	dB(A) 3,0
Garso galios lygis L_WA + Neapi-brėžtis K_WA	dB(A)	95
Vibracijos, kuria priekinė rankena veikia viršutines galūnes, vertė	m/s ^2	3,4
Vibracijos, kuria galinė rankena veikia viršutines galūnes, vertė	m/s ^2	3,3
Neapibrėžtis K	dB(A)	1,5
Matmenys ir svoriai
Ilgis x plotis x aukštis	mm	1474 x 346 x 511
Svoris (be akumuliatoriaus bloko)	kg	2,8

Gamintojas pasilieka teisę atlikti techninius pakeitimus.

Vibracijos vertè

⚠️ISPÉJIMAS

Nurodytoji vibracijos vertė išmatuojama taikant standartinę bandymo procedūrą ir turi būti palyginama su prietaisui taikoma verte.

Nurodytoji vertė turi būti naudojama iš anksto įvertinant apkrova.

Atsižvelgiant j prietaiso naudojimo būdą tam tikrais prietaiso veikimo tarpsniais vibracijos vertė nuo nurodytosios bendrosios vertės gali skirtis.

Maža vibracija rankas veikiantis prietaisas 2,5 m/s² (žr. Eksploatavimo instrukciju skyrių Techniniai duomenys)

⚠ATSARGIAI ● Jeigu prietaisas ilgą laiką būtų naudojamas be pertraukos, gali nutirpti rankos. ● Rankoms apsaugoti mūvėkite šiltas pirštines.

- Reguliariai darykite darbo per-traukas.

ES atitikties deklaracija

Pareiškiame, kad toliau aprašyto aparato brėžiniai ir konstrukcija bei mūsų į rinką išleistas modelis atitinka pagrindinius ES direktyvų saugumo ir sveikatos apsaugos reikalavimus. Jeigu įrenginiui atliekamas su mumis nesuderintas keitimas, ši deklaracija netenka savo galios.

Produktas: Iš akumuliatoriaus maitinama vejapjovė Tipas: LTR 36-33 Battery, 1.444.35x.0

Atitinkamos ES direktyvos

2000/14/EB (+2005/88/EB)

2006/42/EB (+2009/127/EB)

2011/65/ES

2014/30/ES

Taikomi darnieji standartai

EN 60335-1:2012+A11:2014+A13:2017

EN 50636-2-91:2014

EN 50581:2012

EN 55014-1: 2017

EN 55014-2: 2015

Taikoma atitikties jvertinimo procedūra

2000/14/EB ir pakeista 2005/88/EB: VI priedas

Registruotosios institucijos pavadinimas ir adresas

„TÜV Rheinland LGA Products GmbH“ (NB 0197)

Tillystraße 2

D-90431 Niurnbergas

Svertinis garso galios lygis dB(A)

Išmatuota:91,4

Garantuojama:95

Pasirašantys asmenys veikia pagal bendrovės vadovų įgaliojimus.

H. Jenner

Dokumentacijos tvarkytojas: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

71364 Vinendenas, Vokietija

Tel.: [phone]

Faks.: [phone]
