Produkto tipas	Įmontuojama indaplovė
Prekės ženklas	Bosch
Modelis	SGS2HTW73E
Matmenys (A x P x G)	86,5 cm x 59,8 cm x 57,7 cm (apytikriai - 60 cm įmontuojamas modelis)
Neto svoris	Maždaug 50 kg
Maitinimas elektra	220-240 V, 50-60 Hz, 10 A
Energijos klasė	E (ES 2019 nuoroda)
Vandens sąnaudos per ciklą	Maždaug 9,5 L (Eco programa)
Triukšmo lygis	44 dB (B kategorija)
Indų komplektų skaičius	12-14 standartinių indų komplektų
Plovimo programos	Eco 50°C, Intensyvi, Greita, Stiklas, ir kt.
Specialios funkcijos	VarioDrawer, EmotionLight, TimeLight, AquaStop
Montavimo tipas	Įmontuojama (integruojama arba visiškai integruota)
Bako medžiaga	Nerūdijantis plienas (Inox)
Filtrai	Savaime išsivalantis 3 lygių filtras (mikrofiltras, šiurkštus filtras ir kt.)
Saugumas	AquaStop, vaikų užraktas, apsauga nuo perpildymo
Atsarginės dalys ir taisomumas	Pateikiamas remonto vadovas, prieinamos dalys: purškimo svirtys, filtrai, maitinimo laidas, valdymo skydelis ir kt.
Taisomumo indeksas	8,1 /10 (apytikriai panašiems modeliams)
Pridedami priedai	Viršutinis krepšelis, apatinis krepšelis, Vario stalčius, puodelių lentyna
Gamintojo garantija	2 metai, galima pratęsti

Dažnai užduodami klausimai - SGS2HTW73E BOSCH

Kaip įdiegti SGS2HTW73E indaplovę?

Įsitikinkite, kad turite 60 cm pločio įmontavimo erdvę. Prijunkite šalto vandens tiekimą (slėgis 0,5-10 bar), nutekėjimo žarną ir elektros lizdą. Sureguliuokite kojeles, kad išlygintumėte. Visą jungimo schemą rasite pilnoje instrukcijoje.

Ką daryti, jei indaplovė neužsiveda?

Patikrinkite, ar durys gerai uždarytos, ar prietaisas prijungtas, ar neišmušė automatinio jungiklio. Įsitikinkite, kad vandens tiekimas atidarytas. Jei problema išlieka, peržiūrėkite instrukcijos trikčių šalinimo skyrių.

Kaip išvalyti indaplovės filtrus?

Pasukite šiurkštų filtrą prieš laikrodžio rodyklę ir išimkite filtravimo sistemą. Nuplaukite filtrus po tekančiu vandeniu. Sumontuokite sulygiuodami rodykles ir pasukite pagal laikrodžio rodyklę, kol užsifiksuos.

Ką reiškia klaidos kodas E15?

Klaidos kodas E15 rodo, kad suveikė apsauga nuo perpildymo (AquaStop). Užsukite vandens tiekimą, atjunkite prietaisą ir kreipkitės į klientų aptarnavimo tarnybą. Jutiklis aptiko nuotėkį.

Kaip naudoti VarioDrawer stalčių?

VarioDrawer stalčius dedamas į viršutinį krepšelį. Jis leidžia plauti stalo įrankius, mažas stiklines ar gležnus daiktus. Norėdami jį sumontuoti, pritvirtinkite šoninius plastikinius įdėklus ir įstatykite metalinį rėmą į kreipiklius.

Ar galima pačiam taisyti indaplovę?

Taip, paprastoms dalims, tokioms kaip filtrai, purškimo svirtys ar maitinimo laidas. Dėl elektrinių remontų rekomenduojama kreiptis į kvalifikuotą specialistą. Instrukcijoje pateikiamos išsamios nuoseklios instrukcijos.

Kaip pakeisti valdymo skydelį?

Atjunkite prietaisą, nuimkite priekines duris, atjunkite kabelius (elektrinės jungtys, skalavimo skysčio daviklis) ir įžeminimą. Atsukite šešis varžtus, nuimkite skydelį ir sumontuokite naują atvirkštine tvarka.

Kokios yra šio modelio elektros sąnaudos?

Sąnaudos yra maždaug 0,95 kWh naudojant Eco 50°C programą. Sugerta galia yra maždaug 2100 W. Tikslias vertes rasite energijos etiketėje.

Kaip išjungti vaikų užraktą?

Vienu metu paspauskite mygtukus 'Atidėtas paleidimas' ir 'Skalavimas' 3 sekundes, kol užrakto simbolis užges. Peržiūrėkite instrukcijos skyrių 'Saugumas'.

Kur rasti šios indaplovės atsargines dalis?

Originalios Bosch dalys yra prieinamos per klientų aptarnavimo tarnybą arba Bosch interneto svetainėje. Nuorodos nurodytos remonto vadove (pvz., [00614935] skirtas tabletės kreiptuvui).

NAUDOJIMO INSTRUKCIJA SGS2HTW73E BOSCH

1.2 Simbolių paaiškinimas 581

1.2.1 Pavojaus lygiai....581

1.2.2 Pavojaus simboliai 581

1.2.3 Įspėjimų struktūra.... 582

1.2.4 Bendrieji simboliai 582

Sauga....583

2.1 Bendrosios saugos instrukcijos.... 583

2.1.1 Visi buitiniai prietaisai 583

Įrankiai ir pagalbinės priemonės.... 584

Remontas....585

4.1 Stalviršio keitimas....585

4.1.1 Stalviršio nuėmimas 585

4.1.2 Stalviršio uždėjimas 585

4.2 Krepšio sistemos įdėjimas.... 586

4.2.1 Skirtuko slankiklio įdėjimas 86 cm modelyje....586

4.2.2 Puodelio laikiklio spaustuko įdėjimas.... 586

4.2.3 Garintuvo įdėklo įdėjimas....587

4.3 Stalčiaus „varioDrawer“ keitimas 588

4.3.1 Stalčiaus „varioDrawer“ išėmimas 588

4.3.2 Stalčiaus „varioDrawer“ įdėjimas 589

4.4 Purkštuvų keitimas 590

4.4.1 Purkštuvo išėmimas 590

4.4.2 Purkštuvo įdėjimas....590

4.5 Filtrų keitimas.... 591

4.5.1 Filtro išėmimas.... 591

4.5.2 Filtrų įdėjimas 591

4.6 Kepimo skardos purkštuvo galvutės įdėjimas 592

4.7 Maitinimo laido keitimas....593

4.7.1 Maitinimo laido atjungimas....593

4.7.2 Maitinimo laido prijungimas....593

4.8 Skalbiklio dangčio keitimas 594

4.8.1 Skalbiklio dangčio nuėmimas 594

4.8.2 Spyruoklės įdėjimas.... 594

4.8.3 Skalbiklio dangčio uždėjimas.... 594

4.9 Nuotekų siurblio dangtelio keitimas 595

4.9.1 Nuotekų siurblio dangtelio nuėmimas.... 595

4.9.2 Nuotekų siurblio dangtelio uždėjimas.... 595

4.10 Šoninio skydo keitimas....596

4.10.1 Šoninio skydo nuėmimas 596

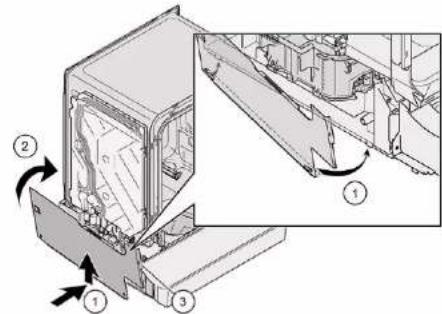

4.10.2 Šoninio skydo uždėjimas....597

4.11 Išorinių durelių keitimas 598

4.11.1 Išorinių durelių nuėmimas 598

4.11.2 Išorinių durelių uždėjimas.... 598

4.12 Valdymo skydo keitimas 600

4.12.1 Valdymo skydo nuėmimas 600

4.12.2 Valdymo skydo uždėjimas....600

4.13 Durelių spyruoklių tvirtinimas 601

4.14 Kojelių skydo keitimas 603

4.14.1 Kojelių skydo nuėmimas 603

4.14.2 Kojelių skydo uždėjimas....603

4.15 Pagrindo lizdo dangtelio keitimas 604

4.15.1 Pagrindo lizdo dangtelio nuėmimas 604

4.15.2 Pagrindo lizdo dangtelio uždėjimas.... 604

4.16 Nutekamojo vamzdžio keitimas.... 605

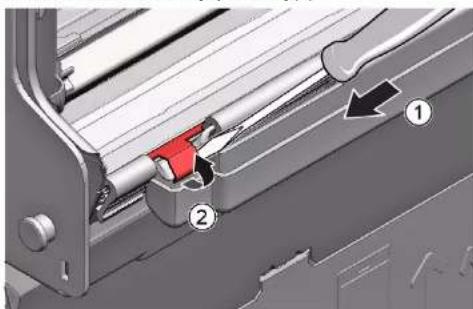

4.16.1 Nutekamojo kanalo keitimas.... 605

4.16.2 Nutekamojo vamzdžio įdėjimas 606

4.17 Vidinių durelių keitimas....608

4.17.1 Vidinių durelių nuėmimas 608

4.17.2 Vidinių durelių įdėjimas 608

4.18 Durelių vyrio keitimas 609

4.18.1 Durelių vyrio nuėmimas 609

4.18.2 Durelių vyrio uždėjimas....609

4.19 Durelių sandariklio (apatinio) keitimas 611

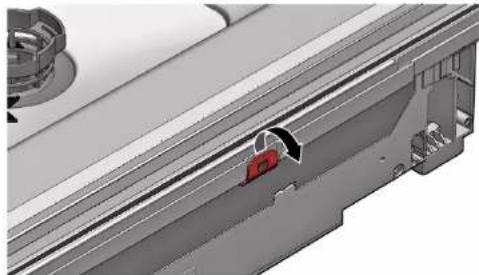

4.19.1 Durelių sandariklio išėmimas....611

4.19.2 Durelių sandariklio įdėjimas....612

4.20 Durelių sandariklio (viršutinio) keitimas.... 613

4.20.1 Durelių sandariklio išėmimas....613

4.20.2 Durelių sandariklio įdėjimas.... 613

Informacija apie remontą - Indaplovė

4.21 "EmotionLight" keitimas.... 614

4.21.1 „EmotionLight" nuėmimas....614 4.21.2 „EmotionLight" įdėjimas 614

4.22 "TimeLight" keitimas 617

4.22.1 "TimeLight" nuėmimas....617 4.22.2 "TimeLight" montavimas 617

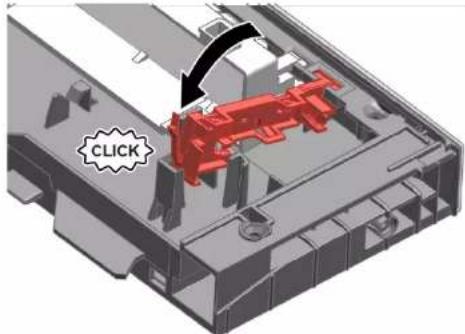

4.23 "Gap illumination" keitimas 618

4.23.1 „Gap illumination“ išmontavimas 618 4.23.2 „Gap illumination" montavimas.... 619

i Dėl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyti prietaisus patiems pagal galiojantį ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodų.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodantys pavojaus rūšį.

Šiame dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dėl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spinduliuotės

Lentelė 2: Pavojaus simboliai

1.2.3 Įspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dėl elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prietais o ek-rane)

Lentelė 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį! - Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo. - Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti į aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių.

■ Avėkite apsauginius batus. ■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų. ■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis. Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika! ■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Įrankiai ir pagalbinės priemonės

Paskyrimas Išsami	informacija Vaizdai
„Torx T20“ atsuktu-vas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu
„Torx T15“ atsuktu-vas	Ilgis 80 mm
Atsuktuvas su jpjo-vomis	Mentė 10 mm x 1,6 mm x 200 mm
Adatinės replės [00340871]	Ilgis: 200 mm

Remontas

4.1 Stalviršio keitimas

Reikalavimas.

√ Prietaisas turi būti atjungtas nuo maitinimo šaltinio. √ Prietaisas turi būti laisvai prieinamas.

4.1.1 Stalviršio nuėmimas

1. Išsukite du varžtus gale (1) (pasirinktinai).
2. Abu fiksatorius po stalviršiu nuspauskite į viršų (2).

1. Šiek tiek pakelkite stalviršį už priekio (3).
2. Spustelėkite stalviršį šiek tiek toliau nuo galinės dalies (4).
3. Nuimkite stalviršį.

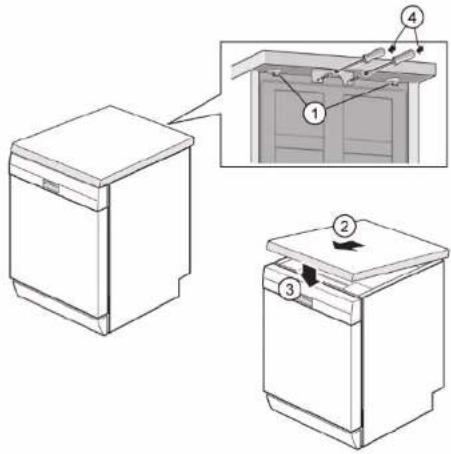

4.1.2 Stalviršio uždėjimas

1. Užfiksuokite stalviršio galinę dalį fiksavimo apkabomis (1).

1. Pastumkite stalviršį į priekį (2).
2. Spauskite stalviršio priekį į apačią, kol abu fiksatoriai garsiai užsifiksuos reikiamoje vietoje (3).
3. Vėl įsukite du varžtus (4) (pasirinktinai).

Remontas

4.2 Krepšio sistemos įdėjimas

Reikalavimas.

√ Prietaisui skirtas krepšys yra išimtas.

4.2.1 Skirtuko slankiklio įdėjimas 86 cm modelyje

Specialūs įrankiai.

Skirtuko kreipiklis [00614935]

Puodelio laikiklio spaustukas [00618565]

1. Skirtuko slankiklį įstatykite įstrižai, ties krepšio priekiu.
2. Skirtuko lataką išcentruokite ir spustelėkite, kad užsifiksuotų reikiamoje vietoje.

4.2.2 Puodelio laikiklio spaustuko įdėjimas

Specialūs įrankiai.

Skirtuko kreipiklis [00614935] Puodelio laikiklio spaustukas [00618565]

Plaunant puodelius puodelio laikiklio spaustuką galima palenkti į viršų. Papildomas kampas sumažina puodelių apačioje susikaupiančio vandens kiekį. Plaunant aukštas taures rekomenduojame puodelio laikiklio spaustuką palenkti į apačią. Jei viršutiniuose krepšiuose naudojamas pasirenkamas plastikinis įdėklas, prieš tai jį reikia išimti.

1. Išimkite plastikinį įdėklą.

1. Įstatykite puodelio laikiklio spaustuką į reikiamą vietą, kad užsifiksuotų.

1. Spaustuką palenkite į viršų.

Remontas

1. Padėkite norimus plauti indus.

4.2.3 Garintuvo įdėklo įdėjimas

Specialūs įrankiai.

Skirtuko kreipiklis [00614935] Puodelio laikiklio spaustukas [00618565]

Išspauskite garintuvo įdėklą su galinėmis dalimis po krepšio sistema.

4.3 Stalčiaus „varioDrawer“ keitimas

4.3.1 Stalčiaus „varioDrawer“ išėmimas

1. Rankenėlės užvartus užlenkite į vidų.

1. Nuimkite rankenėles, keldami aukštyn.
2. Spustelėkite plastikinius šoninius įdėklus į išorę, tada į viršų, kad išimtumėte iš rėmo.

1. Kreipiančiuosius skirtukus atsargiai palenkite į išorę.

1. Iškelkite sulankstomą karkasą iš skirtukų.
2. Paspauskite metalinį rėmą ties priekine dalimi ir išimkite iš laikiklių.

1. Paspauskite metalinį rėmą ir išimkite iš kreipiklio.

4.3.2 Stalčiaus „varioDrawer“ įdėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.4 Purkštuvų keitimas

4.4.1 Purkštuvo išėmimas

1. Atsukite viršutinį purkštuvą (1) ir patraukite žemyn, kad išimtumėte (2).

1. Patraukite apatinį purkštuvą žemyn, kad išimtumėte.

4.4.2 Purkštuvo įdėjimas

1. Įstatykite apatinį purkštuvą. Purkštuvas bus užfiksuotas į reikiamą padėtį.
2. Įstatykite viršutinį purkštuvą ir tvirtai prisukite reikiamoje vietoje.

Remontas

4.5 Filtrų keitimas

4.5.1 Filtro išėmimas

1. Pasukite stambių dalelių filtrą prieš laikrodžio rodyklę (1) ir išimkite filtro sistemą (2).

Atkreipkite dėmesį, kad į vandens rinktuvą nepatektų pašalinių objektų.

1. Norėdami išimti, mikrofiltrą patraukite žemyn.

4.5.2 Filtrų įdėjimas

1. Surinkite filtro sistemą iš naujo. Įsitikinkite, kad stambių dalelių filtro fiksatoriai užsifiksavo reikiamoje vietoje.
2. Įstatykite filtro sistemą į prietaisą ir pasukite stambių dalelių filtrą pagal laikrodžio rodyklę. Įsitikinkite, kad atitinka rodyklių ženklai.

Remontas

4.6 Kepimo skardos purkštuvo galvutės įdėjimas

1. Išimkite viršutinį krepšį.
2. Kepimo skardos purkštuvo galvutę įstatykite į laikiklį (1) ir pasukite į dešinę (2).

Kepimo skardos purkštuvo galvutė bus užfiksuota į reikiamą padėtį.

Remontas

4.7 Maitinimo laido keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. √ Prietaisai yra laisvai prieinami.

4.7.1 Maitinimo laido atjungimas

- Maitinimo laido kištuką atsargiai pakelkite į viršų, nuleiskite į apačią ir ištraukite iš maitinimo lizdo.

Pagrindinės jungties perkaitimas!

Gaisro pavojus

▶ Tvirtai įstatykite maitinimo laidą, kol užsifiksuos.

- Kiškite maitinimo laido kištuką į maitinimo lizdą, kol jis garsiai užsifiksuos reikiamoje vietoje.

Remontas

4.8 Skalbiklio dangčio keitimas

Kaip svertą galima panaudoti mažą atsuktuvą.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Durelės atidarytos. Skalbiklio dangtis atidarytas.

4.8.1 Skalbiklio dangčio nuėmimas

1. Įstatykite skalbiklio dangtį 5 mm.
2. Pakelkite skalbiklio dangtį svertu kreipiamųjų griovelių apatinio šono link ir išimkite skalbiklio dangtį pro viršutinį kreipiamųjų griovelių šoną.
3. Išimkite spyruoklę.

4.8.2 Spyruoklės įdėjimas

1. Ilgąjį spyruoklės galą įstatykite į dalytuvo (1) tvirtinimo skylę.

1. Trumpąjį spyruoklės galą įstatykite į skalbiklio dangčio (2) tvirtinimo skylę.
2. Paspauskite ir įstatykite dangtį į dalytuvą (3).

4.8.3 Skalbiklio dangčio uždėjimas

1. Prieš atidarydami iki galo, įstatykite skalbiklio dangtį 5 mm į kreipiamuosius griovelius vienoje pusėje. Panaudodami truputį jėgos, švelniai įspauskite priešingą pusę į kreipiamuosius griovelius.
2. Patikrinkite, kaip užsidaro skalbiklio dangtis.

Remontas

4.9 Nuotekų siurblio dangtelio keitimas

Reikalavimas.

Krepšys turi būti išimtas. √ Filtrai turi būti išimti. → 591

4.9.1 Nuotekų siurblio dangtelio nuėmimas

1. Išsemkite vandenį.

Jei reikia, panaudokite kempinę.

1. Atidarykite siurblio dangtelį šaukštu ir suimkite už kryžmės.

4.9.2 Nuotekų siurblio dangtelio uždėjimas

Įstatykite siurblio dangtelį (1) ir paspauskite žemyn (2).

Siurblio dangtelis bus užfiksuotas reikiamoje vietoje.

Remontas

4.10 Šoninio skydo keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. √ Prietaisai yra laisvai prieinami. √ Pastatomi prietaisai: stalviršis turi būti nuimtas.

4.10.1 Šoninio skydo nuėmimas

1. Išsukite varžtus iš šoninio skydo (1).

Pav. 1: Visiškai integruota

1. Šoninį skydą ties viršutine dalimi šiek tiek pakreipkite į išorę (2).
2. Nuleiskite šoninį skydą ir ištraukite iš pagrindo įdubimo (3).

Remontas

4.10.2 Šoninio skydo uždėjimas

1. Įstatykite šoninį skydą į pagrindo įdubimą (1).

Pav. 2: Visiškai integruota

1. Užspauskite šoninį skydą ant prietaiso (2).
2. Pritvirtinkite šoninį skydą varžtais (3).

Remontas

4.11 Išorinių durelių keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo.

4.11.1 Išorinių durelių nuėmimas

Tiesiog išsukite tolesniuose veiksmuose nurodytus varžtus.

1. Atidarykite dureles.
2. Išsukite keturis varžtus.

Prilaikykite dureles – laikykite už vieno šono.

Išsukite du varžtus.

4.11.2 Išorinių durelių uždėjimas

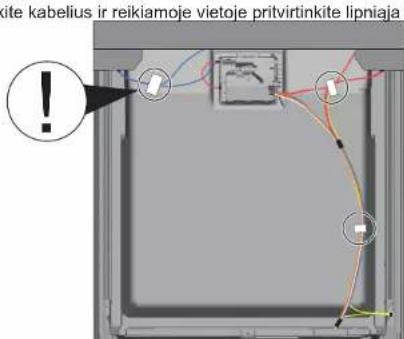

DĖMESIO!

Netinkamoje vietoje esantys arba nepritvirtinti kabeliai! Kabelių pažeidimas

Išdėstykite kabelius ir reikiamoje vietoje pritvirtinkite lipniaja juosta.

Remontas

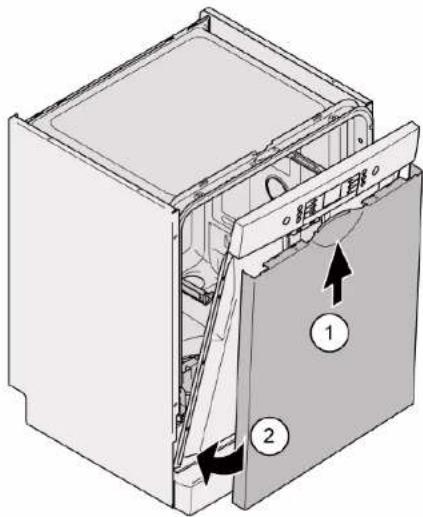

Reikalavimas.

Izoliacinis flisas išdėstytas tinkamai ir pritvirtintas išorinių durelių viduje. Į išorines dureles įstatyti vyriai.

1. Pridarykite vidines dureles, bet neužsklęskite.
2. Pastumkite išorines dureles į viršų po valdymo skydu (1).

1. Prispauskite išorines dureles prie vidinių durelių ir prilaikykite (2).

4.

Prilaikykite dureles – laikykite už vieno šono.

Atidarykite dureles ir pritvirtinkite dviem varžtais (4 x 11 mm metaliniai varžtai).

1. Pritvirtinkite išorines dureles keturiais varžtais (4 x 11 mm metaliniai varžtai).

4.12 Valdymo skydo keitimas

Sugedus operaciniam moduliui, reikia pakeisti visą valdymo skydą.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.12.1 Valdymo skydo nuėmimas

1. Atjunkite elektros jungtis nuo valdymo skydo ir apatinio pagalbinio skalavimo jutiklio (1, 2).

1. Atjunkite įžeminimo laidą (3) (pasirinktinis).
2. Atidarykite prietaiso dureles.
3. Neleiskite valdymo skydui nukristi ant žemės (prilaikykite jį).
4. Išsukite šešis varžtus.

1. Nuimkite valdymo skydą.

4.12.2 Valdymo skydo uždėjimas

Uždėkite atvirkščia eilės tvarka.

Remontas

4.13 Durelių spyruoklių tvirtinimas

1. Nuimkite laido kreipiklio išorinį dangtelį.

1. Šiek tiek atidarykite dureles (1).
2. Pritvirtinkite prie pagrindo įdubimo griovelio (2).
3. Lėtai uždarykite dureles (3).

Laidų sistema automatiškai prisitvirtins prie durelių vyrio.

Remontas

1. Šiek tiek pridarykite dureles (4).
2. Perkelkite griovelį į galą ir atleiskite durelių vyrį (5).
3. Atidarykite dureles (6).

1. Tuos pačius veiksmus atlikite ir kitoje prietaiso pusėje.

Remontas

4.14 Kojelių skydo keitimas

Kojelės yra vienodos, todėl jas galima sukeisti vietomis.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota).

4.14.1 Kojelių skydo nuėmimas

1.

Neteisingas nuėmimas.

Ties šonu atsileidus kojelių skydui ir jį nuėmus, gali sulūžti du laikikliai. Jei pažeistas tik vienas laikiklis, šoną galima pakeisti, nes laikikliai yra vienodi.

Po prietaisu ties šono priekiu rekomenduojama ką nors pakišti, kad būtų sumažinta apkrova kojelių skydui ir kojelėms.

1. Pasiekite kreipiklius (1) atsuktuvu ir atleiskite fiksatorių stumdami žemyn.

4.14.2 Kojelių skydo uždėjimas

1. Įstatykite kojeles.
2. Pritvirtinkite kojų skydą viršuje (1) ir spauskite žemyn, kol jis garsiai užsifiksuos reikiamoje vietoje (2).

Pagrindo lizdo dangtelis yra apatinėje dalyje, ties įrenginio priekiu.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė (pasirinktinė) turi būti nuimta. Išorinės durelės turi būti nuimtos. Išorinės durelės turi būti nuimtos (visiškai integruota / integruota). Kojelių skydas turi būti nuimtas (pasirinktinai).→603

4.15.1 Pagrindo lizdų dangtelio nuėmimas

1. Išsukite du varžtus (1).

1. Atjunkite spraudes (2).
2. Pagrindo lizdų dangtelį atsargiai palenkite į priekį (1).

Priklausomai nuo modelio serijos, „EmotionLight“ kištukas vis dar gali būti prijungtas prie pagrindo.

Atfiksuokite kištuką nuo spraudės piršto ir patraukite į galą (pasirinktinai) (2).

4.15.2 Pagrindo lizdų dangtelio uždėjimas

▶ Pagrindo lizdų dangtelį uždėkite atvirkščia eilės tvarka.

Remontas

4.16 Nutekamojo vamzdžio keitimas

Nutekamasis vamzdis yra priekinėje apatinėje prietaiso dalyje.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė turi būti nuimta (pasirinktinai). Išorinės durelės turi būti nuimtos. Kojelių skydas turi būti nuimtas (pasirinktinai).→603 Pagrindo lizdų dangtelis turi būti nuimtas.→604

4.16.1 Nutekamojo kanalo keitimas

Likęs vanduo

■ Atjungus išleidimo žarną, gali ištekėti likęs vanduo.

■ Vandenį surinkite arba pašalinkite iš pagrindo vonelės švirkštu.

1. Atkabinkite surinkimo mechanizmą ties viršumi (1, 2).

1. Atleiskite spraudę ties viršumi.

1. Po metaliniu stabdikliu įstatykite atsuktuvą (1).
2. Švelniai atleiskite metalinį spaustuką (2).

1. Iškelkite nutekamąjį vamzdį.

4.16.2 Nutekamojo vamzdžio įdėjimas

Įdėjus nutekamąjį vamzdį netinkamai, vanduo gali pažeisti prietaisą! Tinkamai įstatykite nutekamąjį vamzdį ties apačia į pagrindo įdubimo kreipiklį.

Tinkamai įstatykite nutekamąjį vamzdį ties viršumi į reikiamą vietą, kad užsifiksuotų.

1. Įstatykite nutekamąjį vamzdį (1).
2. Perkelkite nutekamojo vamzdžio sandariklį (2).
3. Įspauskite nutekamojo vamzdžio sandariklio kreiptuvą (3).
4. Atsargiai įstatykite nutekamąjį vamzdį (4).
5. Užspauskite nutekamojo vamzdžio spaustuką (5).

1. Patikrinkite, kaip vamzdis įdėtas kairėje ir dešinėje pusėje. 3. Patikrinkite, ar vamzdis tvirtai atsirėmęs.

1. Užspauskite metalinį spaustuką kairėje ir dešinėje pusėje.

4.17 Vidinių durelių keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo.

1. Pritvirtinkite durelių vyrį varžtais.
2. Įstatykite vidines dureles į durelių vyrį.
3. Pritvirtinkite vidines dureles varžtais.

4.17.1 Vidinių durelių nuėmimas

1. Išsukite varžtus (1).
2. Nuimkite vidines dureles, keldami aukštyn (2).

4.17.2 Vidinių durelių įdėjimas

1. Atlenkite durelių sandariklį į priekį.
2. Perkelkite vidines dureles už durų sandariklio.
3. Uždarykite vidines dureles.
4. Atlenkite durelių sandariklį į viršų. Šoninės dalys pavaizduotos nukreiptos į viršų.
5. Perkelkite durelių vyrį į viršų.

Remontas

4.18 Durelių vyrio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. √ Prietaisai yra laisvai prieinami. Šoninis skydas turi būti nuimtas.→596 Išorinės durelės turi būti nuimtos. √ Vidinės durelės turi būti išimtos. Valdymo skydas turi būti nuimtas.→600 Durelių spyruoklės turi būti pritvirtintos. →601 Kojelių skydas turi būti nuimtas.→603 √ Pagrindo lizdo dangtelis turi būti nuimtas.→604 √ Nutekamasis kanalas turi būti išimtas.→605

4.18.1 Durelių vyrio nuėmimas

1. Atsuktuvu atfiksuokite tvirtinimo fiksatorių (1).
2. Patraukite durelių vyrį į priekį (2).

1. Atleiskite įžeminimo jungtį nuo durelių vyrio.

4.18.2 Durelių vyrio uždėjimas

Remontas

1. Įstatykite vyrį ant prietaiso (1).
2. Stumkite vyrį žemyn (2), kol jis prisitvirtins prie prietaiso.

Neprijungus įžeminimo jungties, maitinimas gali būti tiekiamas į dureles.

Prijunkite įžeminimo jungtį.

4.19 Durelių sandariklio (apatinio) keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti nuimtos. Pagrindo lizdo dangtelis turi būti nuimtas.→604 Kojelių skydas turi būti nuimtas (pasirinktinai).→603 Durelių spyruoklės turi būti išimtos. Valdymo skydas turi būti nuimtas. Kabelių pynės laikiklis apačioje dešinėje turi būti nuimtas.

4.19.1 Durelių sandariklio išėmimas

1. Nuo apatinio durelių sandariklio nuimkite du spaustukus (1, 2).

1. Atkabinkite nutekamąjį kanalą.

1. Iškelkite nutekėjimo lataką.

1. Išimkite vidinių durelių apatinį sandariklį.

4.19.2 Durelių sandariklio įdėjimas

1. Uždėkite sandarinimo gaubtelius iš kairės ir dešinės sandarinimo bėgelio pusės ir įdėkite durelių sandariklį.

1. Įstatykite durelių sandariklį kartu su sandarinančiuoju atvartu į vidines dureles.
2. Pritvirtinkite durelių sandariklį dviem spaustukais.

Remontas

4.20 Durelių sandariklio (viršutinio) keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo.

4.20.1 Durelių sandariklio išėmimas

Išimkite durelių sandariklį iš vidinio rėmo.

4.20.2 Durelių sandariklio įdėjimas

Prieš dedant reikia atpjauti reikiamo ilgio durelių sandariklį. | 81 cm aukščio prietaisams dedamas 1750 mm ilgio sandariklis, o | 86 cm aukščio – 1850 mm.

1. Pasiruoškite tinkamą durų sandariklį.
2. Įsitikinkite, kad sandarinimo profilio dėjimo padėtis yra teisinga.

1. Baltas taškas turi būti tame pačiame aukštyje, kaip ir sandariklio dugno juostelė.

Sandariklis turi būti nebanguotas ir neįsitempęs ties kampais. Sandariklis ties galais pjaunamas įstrižai ir į talpyklos apačią ties priekiu nusmailinamas.

Sandariklio galą po vidinėmis durelėmis nukreipkite tiesiai priekinės dalies link. Sandariklis turi kuo labiau remtis į talpyklos kraštą.

Tinkamai įstatytas durelių sandariklis:

„EmotionLight“ įrengta viršutinėje priekinėje skalavimo talpos srityje, prietaiso išorėje.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. √ Prietaisai yra laisvai prieinami. √ Turi būti nuimtas stalviršis (pasirinktinai). √ Turi būti nuimtas dešinės pusės skydas (pasirinktinai).→596

4.21.1 „EmotionLight“ nuėmimas

1. Atkabinkite tvirtinimo fiksatorių ties galine dalimi (1).

1. Nuimkite laikiklį keldami jį į viršų (2).
2. Ištraukite kištuką iš jungties (apačioje dešinėje, ties prietaiso priekiu).
3. Atjunkite nuo maitinimo modulio elektros jungtį.

1. Išimkite „EmotionLight“ iš prietaiso.

4.21.2 „EmotionLight“ įdėjimas

1. Įstatykite laikiklį į skalavimo talpos rėmą (1).

1. Užfiksuokite tvirtinimo fiksatorių (2).

3.

DĖMESIO!

Netinkamas įdėjimas!

Galima pažeisti kabelį durelių vyrio srityje.

Prijunkite kabelį durelių vyrio srityje (tarp plokštės vyrio ir skalavimo talpos), kad jo negalėtų pažeisti judančios dalys.

Prijunkite kabelį prie dešiniojo apatinio šono.

Pav. 3: Plokščiasis kabelis

1. Ikiškite kištuką.

Remontas

4.22 „TimeLight“ keitimas

„TimeLight“ keiskite tik kaip visiškai surinkta detalę. „TimeLight“ modulis tvirtinamas prie galinio pagrindo lizdu dangtelio.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Kojelių skydas turi būti nuimtas.→603 Pagrindo lizdu dangtelis turi būti nuimtas ir prijungtas.→604

4.22.1 „TimeLight“ nuėmimas

1. Palenkite spraudes (1) šiek tiek į išorę.

1. Išimkite „TimeLight“ modulį iš kreipiklio keldami jį viršun (2).

4.22.2 „TimeLight“ montavimas

1. Atlenkite spraudes (1) į pradinę padėtį.

√ Prietaisas atjungtas nuo maitinimo šaltinio. √ Prietaisas atjungtas nuo vandens tiekimo. Išorinės durelės turi būti išimtos. Valdymo skydas turi būti nuimtas.

4.23.1 „Gap illumination“ išmontavimas

1. Atkabinkite fiksatorių (1).
2. Atjunkite nuo darbinio modulio elektros jungtį (2).

1. Atkabinkite tvirtinimo fiksatorių ties galine dalimi (1).
2. Pašalinkite šviesos pluošto įrenginį (2).

1. Atkabinkite tvirtinimo fiksatorių (1).
2. Kelkite PCB kartu su laikikliu į viršų ir išimkite iš darbinio modulio rėmo (2).

1. Įstatykite PCB laikiklį į darbinio modulio rėmą.

1. Užfiksuokite – turi pasigirsti užsifiksavimo garsas.

1. Įstatykite šviesos pluošto įrenginį ir užfiksuokite – turi pasigirsti užsifiksavimo garsas.

1. Prijunkite laidą prie darbinio modulio.
