Produkto tipas	Virtuvinis gartraukis
Prekės ženklas	Gorenje
Modelis	WHU629EW/M
Naudojimas	Buitinis
Veikimo režimai	Ištraukiamasis (išorė) arba recirkuliacinis (su anglies filtru)
Greičių skaičius	3
Apšvietimas	LED, 4 W (E14)
Riebalų filtras	Metalinis, plaunamas arba sintetinis vienkartinis
Anglies filtras	Pasirinktinis (recirkuliaciniam režimui), keisti kas 4 mėnesius
Mažiausias montavimo atstumas (elektrinė viryklė)	50 cm
Mažiausias montavimo atstumas (dujinė viryklė)	65 cm
Maitinimo įtampa	220-240 V
Dažnis	50 Hz
Valdymo tipas	Mechaniniai mygtukai
Montavimo tipas	Sieninis
Riebalų filtrų valymas	Kas mėnesį (indų plovimo mašina arba rankomis)
Išorės/vidaus valymas	Bent kartą per mėnesį minkšta kempine ir neutraliu plovikliu
Standartai	Sauga EN/IEC 60335, Našumas EN/IEC 61591, EMS EN 55014

Dažnai užduodami klausimai - WHU629EW/M GORENJE

Kaip sumontuoti gartraukį?

Montavimui dėl svorio reikia mažiausiai dviejų asmenų. Pritvirtinkite gartraukį prie sienos naudodami pateiktus kaiščius, ne mažesniu kaip 50 cm atstumu nuo elektrinės viryklės arba 65 cm nuo dujinės viryklės. Įsitikinkite, kad ištraukimo kanalas (jei naudojamas ištraukiamasis režimas) yra tokio pat skersmens kaip oro išleidimo anga.

Koks mažiausias atstumas tarp gartraukio ir viryklės?

Mažiausias atstumas yra 50 cm elektrinei viryklei ir 65 cm dujinei arba mišriai viryklei. Jei viryklės instrukcijoje nurodytas didesnis atstumas, vadovaukitės ja.

Kaip valyti riebalų filtrus?

Metaliniai riebalų filtrai valomi kartą per mėnesį indaplovėje (trumpa programa vidutinėje temperatūroje) arba rankomis neagresyviu plovikliu. Popieriniai (sintetiniai) filtrai turi būti keičiami kas 2 mėnesius.

Kada keisti anglies filtrą?

Anglies filtras (naudojamas recirkuliaciniu režimu) turi būti keičiamas kas 4 mėnesius. Jis neplaunamas ir neregeneruojamas. Jo tarnavimo laikas priklauso nuo gaminimo būdo ir riebalų filtro valymo dažnumo.

Kaip pakeisti LED lemputę?

Gartraukyje naudojamos LED E14 4 W lemputės. Norėdami pakeisti sugedusią lemputę, pirmiausia atjunkite gartraukį, tuomet išimkite sugedusią ir įstatykite naują. Išsamesnės informacijos ieškokite montavimo schemose (Nr. 20 ir 21).

Gartraukis triukšmauja, ką daryti?

Patikrinkite, ar ištraukimo kanalo skersmuo yra tinkamas (toks pat kaip oro išleidimo anga) ir ar jis yra kuo lygesnis. Venkite nereikalingų vingių. Įsitikinkite, kad filtrai švarūs, o gartraukis tvirtai pritvirtintas prie sienos. Sumažintas skersmuo arba kliūtys padidina triukšmą.

Gartraukis blogai traukia, kodėl?

Galimos priežastys: užteršti riebalų filtrai (išvalykite), prisotintas anglies filtras (pakeiskite), užsikimšęs arba per mažo skersmens ištraukimo kanalas, arba recirkuliacinis režimas be anglies filtro. Taip pat patikrinkite, ar gartraukis yra tinkamame aukštyje.

Ar galiu naudoti gartraukį be anglies filtro?

Taip, jei naudojate gartraukį ištraukiamuoju režimu (oras šalinamas į lauką). Recirkuliaciniu režimu anglies filtras yra būtinas kvapams neutralizuoti. Jei gartraukyje yra anglies filtras ir perjungiate į ištraukiamąjį režimą, jį išimkite.

Kaip perjungti iš ištraukiamojo režimo į recirkuliacinį?

Norėdami naudoti gartraukį recirkuliaciniu režimu, sumontuokite aktyvintos anglies filtrą (įsigyjamas pas pardavėją). Ištraukiamuoju režimu išimkite anglies filtrą, jei jis yra. Recirkuliaciniu režimu išvalytas ir dezodoruotas oras grąžinamas į patalpą per viršutines groteles.

Apšvietimas neveikia, ką daryti?

Pirmiausia patikrinkite, ar gartraukis maitinamas. Jei LED lemputė perdegė, pakeiskite ją E14 LED 4 W lempute. Įsitikinkite, kad lemputė tinkamai įstatyta. Jei problema išlieka, kreipkitės į techninės priežiūros tarnybą.

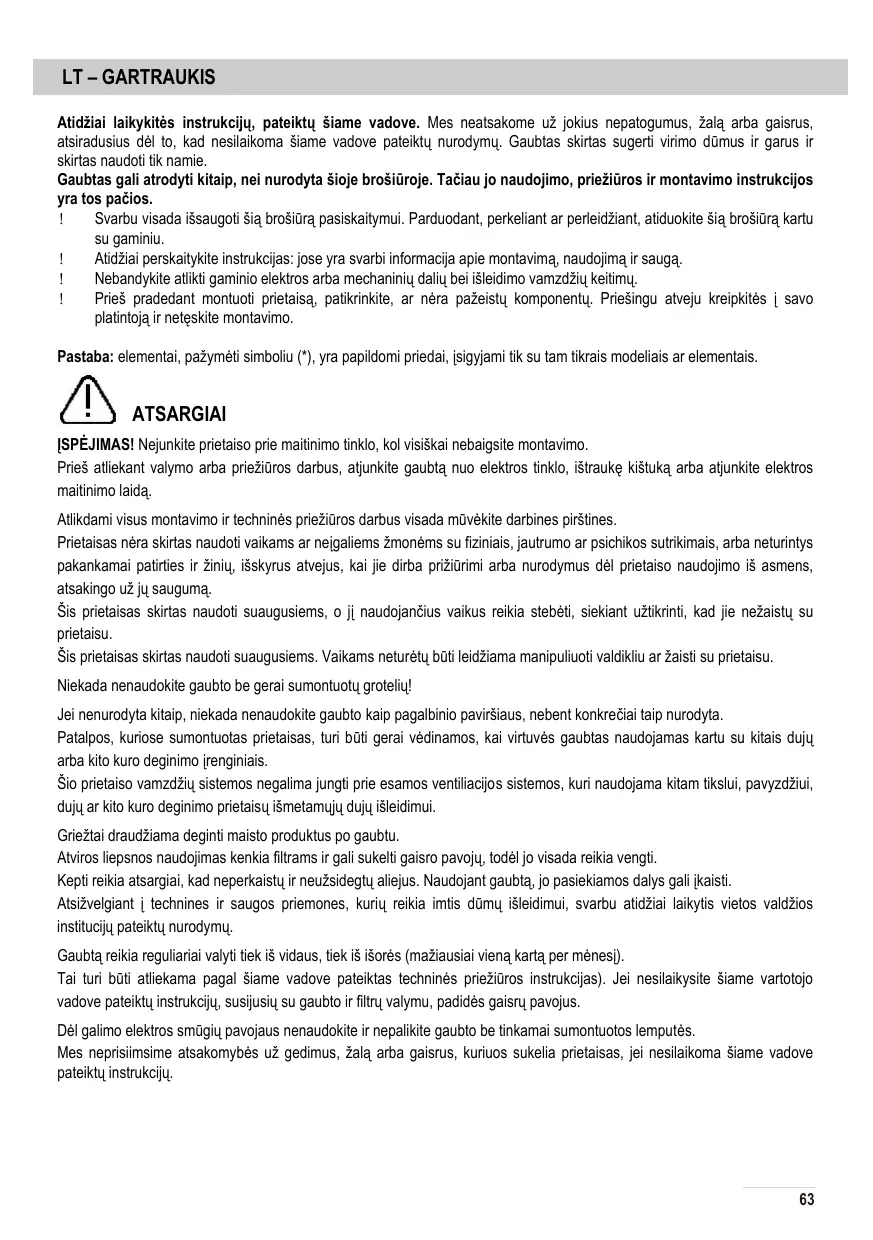

NAUDOJIMO INSTRUKCIJA WHU629EW/M GORENJE

Atidžiai laikykitės instrukcijų, pateiktų šiame vadove. Mes neatsakome už jokius nepatogumus, žalą arba gaisrus, atsiradusius dėl to, kad nesilaikoma šiame vadove pateiktų nurodymų. Gaubtas skirtas sugerti virimo dūmus ir garus ir skirtas naudoti tik namie.

Gaubtas gali atrodyti kitaip, nei nurodyta šioje brošiūroje. Tačiau jo naudojimo, priežiūros ir montavimo instrukcijos yra tos pačios.

! Svarbu visada išsaugoti šią brošiūrą pasiskaitymui. Parduodant, perkeliant ar perleidžiant, atiduokite šią brošiūrą kartu su gaminiu.
! Atidžiai perskaitykite instrukcijas: jose yra svarbi informacija apie montavima, naudojima ir saugą.
! Nebandykite atlikti gaminio elektros arba mechaninių dalių bei išleidimo vamzdžių keitimų.
! Prieš pradedant montuoti prietaisą, patikrinkite, ar nėra pažeistų komponentų. Priešingu atveju kreipkitės i savo platintoją ir netęskite montavimo.

Pastaba: elementai, pažymėti simboliu (*), yra papildomi priedai, įsigyjami tik su tam tikrais modeliais ar elementais.

ATSARGIAI

IŠPĚJIMAS! Nejunkite prietaiso prie maitinimo tinklo, kol visiškai nebaigsite montavimo.

Prieš atliekant valymo arba priežiūros darbus, atjunkite gaubtą nuo elektros tinklo, ištraukę kištuką arba atjunkite elektros maitinimo laidą.

Atlikdami visus montavimo ir techninės priežiūros darbus visada mūvėkite darbines pirštines.

Prietaisas néra skirtas naudoti vaikams ar neigaliems žmonėms su fiziniais, jautrumo ar psichikos sutrikimais, arba neturintys pakankamai patirties ir žinių, išskyrus atvejus, kai jie dirba prižiūrimi arba nurodymus dėl prietaiso naudojimo iš asmens, atsakingo už jų saugumą.

Šis prietaisas skirtas naudoti suaugusiems, o jį naudojančius vaikus reikia stebėti, siekiant užtikrinti, kad jie nežaistų su prietaisu.

Šis prietaisas skirtas naudoti suaugusiems. Vaikams neturėtų būti leidžiama manipuliuoti valdikliu ar žaisti su prietaisu.

Niekada nenaudokite gaubto be gerai sumontuotų grotelių!

Jei nenurodyta kitaip, niekada nenaudokite gaubto kaip pagalbinio paviršiaus, nebent konkrečiai taip nurodyta.

Patalpos, kuriose sumontuotas prietaisas, turi būti gerai védinamos, kai virtuvés gaubtas naudojamas kartu su kitais duju arba kito kuro deginimo įrenginiais.

Šio prietaiso vamzdžių sistemos negalima jungti prie esamos ventiliacijos sistemos, kuri naudojama kitam tikslui, pavyzdžiui, dujų ar kita kuro deginimo prietaisų išmetamųjų dujų išleidimui.

Griežtai draudžiama deginti maisto produktus po gaubtu.

Atviros liepsnos naudojimas kenkia filtrams ir gali sukelti gaisro pavoju, todėl jo visada reikia vengti.

Kepti reikia atsargiai, kad neperkaistų ir neužsidegtų aliejus. Naudojant gaubtą, jo pasiekiamos dalys gali įkaisti.

Atsižvelgiant i technines ir saugos priemones, kurių reikia imtis dūmų išleidimui, svarbu atidžiai laikytis vietos valdžios institucijų pateiktų nurodymų.

Gaubtą reikia reguliariai valyti tiek iš vidaus, tiek iš išorės (mažiausiai vieną kartą per mėnesį).

Tai turi būti atliekama pagal šiame vadove pateiktas techninės priežiūros instrukcijas). Jei nesilaikysite šiame vartotojo vadove pateiktų instrukciju, susijusių su gaubto ir filtrų valymu, padidės gaisrų pavojus.

Dėl galimo elektros smūgių pavjoaus nenaudokite ir nepalikite gaubto be tinkamai sumontuotos lemputės.

Mes neprisiimsime atsakomybės už gedimus, žalą arba gaisrus, kuriuos sukelia prietaisas, jei nesilaikoma šiame vadove pateiktų instrukcijų.

Šis prietaisas pažymėtas pagal Europos direktyvą 2002/96/EB dėl elektros ir elektroninės įrangos atliekų (EEĮA). Tinkami utilizuodami šį produktą, padėsite apsaugoti nuo galimų neigiamų pasekmių aplinkai ir žmogaus sveikatai, kurias gali sukelti netinkamas šio produkto atliekų tvarkymas.

Simbolis ant gaminio arba kartu su juo pridedamuose dokumentuose rodo, kad šis prietaisas negali būti išmetamas kartu su buitinėmis atliekomis.. Vietoj to jī reikia priduoti į tinkamą elektros ir elektroninės įrangos surinkimo punktą perdirbti.

Atliekos turi būti tvarkomos pagal vietinius aplinkosaugos reikalavimus atlieku šalinimui.

Jei norite gauti išsamesnės informacijos apie šio gaminio gamyba, surinkimą ir perdirbimą, kreipkitės į atitinkamą vietinių valdžios institucijų skyrių arba vietos buitinių atliekų skyrių arba parduotuvę, kurioje pirkote šį gaminį.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Veikimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
• EMS: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Pasiūlymai, kaip teisingai naudoti ši gaminj, siekiant sumažinti poveikj aplinkai: Kai pradėsite gaminti maistą, ijkunkite gaubtą mažiausiu greičiu ir palikite keletą minučių po to, kai baigsite gaminti. Padidinkite greitį tik esant dideliam dūmų ir garų kiekiui ir naudokite didesnį greitį tik ekstremaliose situacijose. Jei reikia, pakeiskite anglies filtrą (-us), kad prietaisais ir toliau gerai sugertų kvapus. Jei reikia, išvalykite riebalų filtrą (-us), kad prietaisais ir toliau gerai sugertų kvapus. Norėdami optimizuoti efektyvumą ir sumažinti triukšmą, naudokite didžiausio šiame vadove nurodytą skersmens ortakių sistemą.

Papildomos montavimo specifikacijos:

Naudokite tik tvirtinimo varžtus, pridedamus kartu su gaminiu, arba, jei nenurodyta, jsigykite tinkamo tipo varžtus. Naudokite tinkamo tipo ir ilgio varžtus, kurie yra nurodyti montavimo vadove.

Jei kiltų abejonių, kreipkitės į įgaliotą techninės priežiūros centra ar panašios kvalifikacijos asmenį.

IŠPĖJIMAS! Naudojant varžtus ar tvirtinimo detales ne pagal šias instrukcijas, gali kilti pavojus.

NAUDOJIMAS

Gaubtas skirtas naudoti išpūsti arba filtruoti orui.

Dujų išmetimo sistema:

Tokiu atveju dūmai išpučiami už pastato ribų specialiu vamzdžiu, prijungtu prie jungimo žiedo, esančio virš gaubto.

Dèmesio! Išmetimo vamzdis prie gaminio nepridedamas ir turi būti perkamas atskirai. Išmetimo vamzdžio skersmuo turi būti lygus jungiamojo žiedo skersmeniui.

Horizontaliuose vamzdynuose išmetimo vamzdis turi būti šiek tiek nukreiptas į viršų (maždaug 10°), kad oras lengvai išeitų iš kambario į išorę.

Dèmesio! Jei gaubtas tiekiamas su aktyviu anglies filtru, tada jì reikia išimti.

Sujunkite gaubtą su išleidimo anga sienoje, kurios skersmuo yra lygus gaubto oro išleidimo angai (jungiamasis flanšas).

Naudojant mažesnių matmenų vamzdžius ir išleidžiamas skyles sienose sumažėja siurbimo našumas ir žymiai padidėja triukšmas.

Todėl gamintojas neatsako už prastesnį prietaiso veikimą tokiu atveju.

! Naudokite minimalaus būtino ilgio kanalą.

! Naudokite vamzdį su kuo mažesniu skaičiumi alkūnių (didžiausias alkūnės kampas: 90°)
! Venkite didelių kanalo skerspjūvio pokyčių.
! Naudokite vamzdj kuo lygesniu vidumi.
! Vamzdis turi būti pagamintas iš sertifikuotos medžiagos.

Filtro versija

Jai reikia vieno aktyviosios anglies filtro, kurj galima gauti iš įprasto mažmenininko.

Filtras pašalina riebalus ir kvapus iš siurbiamo oro, prieš išleisdamas jį atgal į kambarį per viršutinės išleidimo angos groteles.

IRENGIMAS

Minimalus atstumas tarp viryklės atraminio paviršiaus ir apatinės gaubto dalies turi būti ne mažesnis kaip 50 cm nuo elektrinių viryklių ir 65 cm nuo dujinių arba mišrių viryklių.

Jei dujinės viryklės montavimo instrukcijose nurodomas didesnis atstumas, jo reikia laikytis.

Elektros jungtys

Maitinimo tinklo įtampa turi atitikti techninių duomenų plokštėje nurodytą reitingą. Jei įrengtas kištukas, prijunkite gaubtą prie lizdo pagal taikomus reikalavimus ir įtvirtinkite esamoje vietoje. Jei kištuko (tiesioginio maitinimo tinklo jungties) nėra arba jei kištukas toli, po montavimo naudokite dvigubų polių jungiklį pagal standartus, kurie užtikrina visišką atjungimą nuo maitinimo tinklo, III viršsrovio kategoriją pagal montavimo instrukcijas.

Įspėjimas! Prieš vėl prijungdami gaubto elektros grandinę prie maitinimo tinklo ir tikrindami, ar veikia, visada patikrinkite, ar tinkamai sumontuotas maitinimo laidas.

Gaubtas turi specialų maitinimo kabelį; Jei kabelis sugadintas, kreipkitės į techninę tarnybą dėl naujo.

Montavimas

Labai sunkus gaminys; Gaubta kelti ir montuoti turi ne mažiau kaip du asmenys. Prieš pradedant montuoti:

• Patikrinkite, ar jsigytas gaminys yra tinkamo dydžio ir telpa i pasirinkta montavimo vieta.
- Nuimkite anglies (*) filtrą/s, jei yra (taip pat žr. susijusį skyrių). Jį galima montuoti tik tuo atveju, jei su gaubtu norite naudoti filtrą.
- Patikrinkite (transportavimo atveju), ar gaubte néra pašalinių pakuotės medžiagų (pvz., paketų su varžtais (*), garantijos lapelio (*) ir t.t.). Jei yra – išimkite ir padėkite atskirai.
- Jei galima, atjunkite ir nustumkite laisvą arba slankiojančią sritį nuo spintelės angos, kad lengviau pasiektumėte galinę sieną/lubas. Priešingu atveju uždėkite storą apsauginę dangą ant stalviršio arba viryklės, kad apsaugotumėte nuo pažeidimų ir šiukšlių. Pasirinkite plokščią paviršių montavimui. Uždenkite šį paviršių apsaugine dangą ir sudėkite ant jos visas gaubto dalis ir techninę įrangą.
- Be to, patikrinkite, ar šalia gaubto įrengimo zonos (vieta, kuri yra prieinama ir sumontavus gaubta) yra elektros lizdas, ir ar dūmų išleidimo įtaisą galima prijungti prie išorės (tik siurbimo versijai).
- Atlikite visus reikalingus mūro darbus (pvz., sumontuokite elektros lizdą ir (arba) skylę išleidimo vamzdžiui).

Sieniniai plėtimosi kaiščiai yra skirti montuoti gaubtą ant daugumos rūšių sienų/lubų. Tačiau kvalifikuotas specialistas privalo patikrinti medžiagų tinkamumą pagal sienų/lubų tipą. Sienos/lubos turi būti pakankamai tvirtos, kad atlaikytų gaubto svorį. Nemontuokite šio prietaiso ant plytelių, skiedinių ar silikono sienos. Montavimas tik ant paviršiaus.

VEIKIMAS

Koncentruotų virtuvės garų atveju naudokite didelį siurbimo greitį. Rekomenduojama, kad virimo gaubto siurblys būtų ijungiamas 5 minutes prieš ruošiant maistą ir paliekamas veikti virimo metu ir dar maždaug 15 minučių maždaug po maisto gaminimo pabaigos.

Valdymo pultas

A – Šviesos mygtukas
B – Maitinimo išjungimo mygtukas
C – Greičio nustatymo mygtukai

ljungti arba išjungti ekstraktoriaus lemputę.

Paspauskite mygtuka A.

ljungti ištraukimą arba pakeisit greitį visada, kai veikia ekstraktorius.

- Pirmiausia paspauskite mygtuką C, nustatyti pirmą, antrą arba trečią greitį pagal poreiki.

Kaip išjungti ekstraktorių

Paspauskite mygtuka B.

PRIEŽIŪRA

DĖMESIO! Prieš atliekant techninę priežiūrą, ištraukite gaubtą iš elektros maitinimo, išjunkite jungtį ir nuimkite jungties saugiklį.

Arba jei prietaisas buvo prijungtas per kištuką ir lizdą, tada kištuką reikia ištraukti iš lizdo.

Valymas

Gartraukį reikia reguliariai valyti (bent jau tokiu pačiu dažniu, kuriuo atliekate riebalų filtrų techninę priežiūrą) iš vidaus ir išorės. Valykite drėgnu skudurėliu, sudrėkintu neutraliu plovimo skysčiu. Nenaudokite abrazyvinių produktų. NENAUDOKITE ALKOHOLIO!

ISPÉJIMAS: Nesilaikant pagrindiniu gaubto valymo ir filtru keitimo rekomendaciju, galima sukelti gaisro pavoju. Todèl rekomenduojame laikytis šiu instrukciju. Gamintojas neatsako už jokią variklio žalą ar bet gaisras, susijusį su netinkama technine priežiūra arba minėtu saugumo rekomendaciju nesilaikymu.

Filtrai

Metalinis riebalų filtras sulaiko kepimo riebalų daleles. Riebalų filtrą reikia valyti kartą per mėnesį naudojant neagresyvius ploviklius rankomis arba indaplovėje, kuri turi būti nustatyta žemoje temperatūroje ir trumpam ciklui. Plaunant indaplovėje, riebalų filtras gali pakeisti spalva, tačiau tai neturi įtakos jo filtravimo galiai. Norėdami išimti riebalų filtrą, patraukite spyruoklinę atleidimo rankenėlę.

Riebalų popieriaus (sintetinį) filtrą reikia keisti bent kas du mėnesius arba kaskart, kai per grotelių skylutes ima matytis spalva. Popieriaus filtras yra spalvotas iš vienos pusės. Įdėjus filtrą, šios spalvos turi nesimatyti per grotelių angas.

Anglinis filtras (tik filtro versijoje) sugeria nemalonius kvapus, kuriuos sukelia maisto ruošimas. Po tam tikro laiko naudojimo medžio anglies filtras prisisotina, priklausomai nuo gaminamo maisto tipo ir riebalų filtro valymo dažnio. Bet kuriuo atveju reikia keisti kasetę ne rečiau kaip kas keturis mėnesius. Medžio anglies filtro NEGALIMA plauti ar regeneruoti.

Lempučių keitimas

Gaubte yra įrengta apšvietimo sistema, pagrįsta LED technologija. Šviesos diodai užtikrina optimalų apšvietimą, trunkantį iki 10 kartų ilgiau nei tradicinės lemutės, ir leidžia sutaupyti iki 90% elektros energijos.

Pakeiskite sugedusią lemputę. Naudokite tik E14 LED 4Wx1 lemputes.

Dėl išsamesnės informacijos, patikrinkite naudotojo vadove esančius montavimo brėžinius Nr. 20 ir Nr. 21.

Energijos taupymo patarimai

1) Pradėjus gaminti maistą, junkite gartraukį mažiausiu greičiu, kad būtų galima kontroliuoti drėgme ir šalinti maisto ruošimo kvapus.
2) Naudokite didinimo greitj tik kai būtinai reikia.
3) Padidinkite gartraukio greitį tik tuo atveju, jei to reikia dėl garų kiekio.
4) Gartraukio filtras (ai) visada turi būti švarūs, siekiant optimizuoti riebalus ir kvapus.
