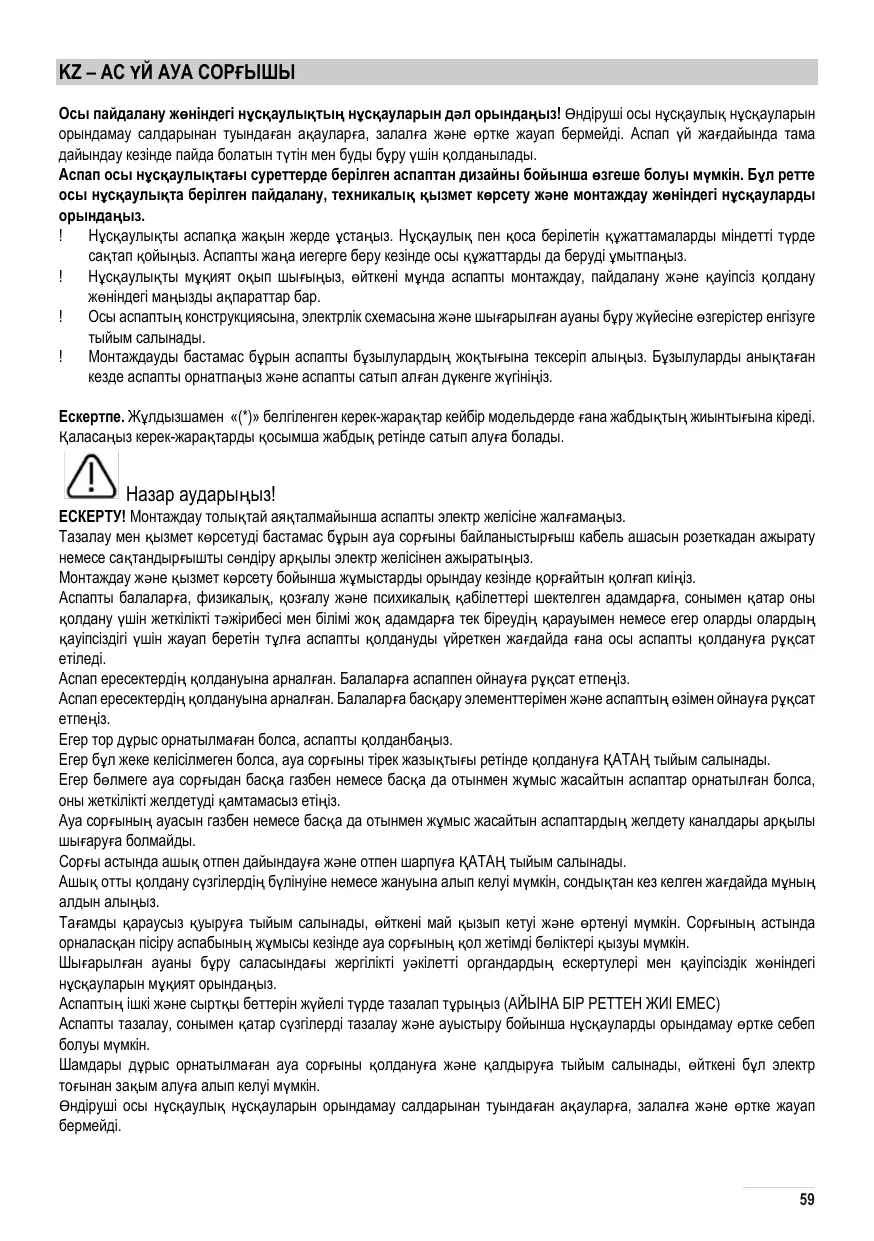

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ WHU629EW/M GORENJE

Осы пайдалану жөніндегі нүсқаулықтың нүсқауларын дәл орынданңыз! Өндіруші осы нүсқаулық нүсқауларын орындамау салдарынан түындаған ақауларға, залалға және өртке жауап бермейді. Аспап үй жағдайында тама дайындау кезінде пайда болатын түтін мен буды бұру үшін қолданылады.

Аспап осы нүсқаулықтағы суреттерде берілген аспаптан дизайны бойынша өзгеше болуы мүмкін. Бүл ретте осы нүсқаулықта берілген пайдалану, техникалық қызмет көрсету және монтаждау жәніндегі нүсқауларды орынданыз.

! Нускаулықты аспапқа жақын жерде ұстаңыз. Нусқаулық пен қоса берілетін қужаттамаларды міндетті түрде сақтап қойыңыз. Аспапты жаңа иегерге беру кезінде осы қужаттарды да беруді ұмытпаңыз.
! Нускаулыкты мукият оқып шығыңыз, өйткені мұнда аспапты монтаждау, пайдалану және қауіпсіз қолдану жәніндегі маңызды ақпараттар бар.
! Осы аспаптың конструкциясына, электрлік схемасына және шығарылған ауаны бұру жүйесіне өзгерістер енгізуге тыйым салынады.
! Монтаждауды бастамас бұрын аспапты бұзылуардың жоқтығына тексеріп алыңыз. Бұзылуарды анықтаған кезде аспапты орнатпаңыз және аспапты сатып алған дукеңге жүгініңіз.

Ескертпе. Жүлдышамен «(*)» белгіленген керек-жарактар кейбір модельдерде ғана жабдықтың жынтығына кіреді. Қаласаңыз керек-жарактарды қосымша жабдық ретінде сатып алуға болады.

Назар аударыңыз!

ЕСКЕРТУ! Монтаждау толыктай аякталмайынша аспапты электр желісіне жалғамаңыз.

Тазалау мен қызмет көрсетуді бастамас бұрын ауа сорғыны байланыстырғыш кабель ашасын розеткадан ажырату немесе сақтандырғышты сөндіру арқылы электр желісінен ажыратыңыз.

Монтаждау және қызмет көрсету бойынша жұмыстарды орындау кезінде қорғайтын қолғап киіңіз.

Аспапты балаларға, физикалық, қɔзғалу және психикалық қабілеттері шектелген адамдарға, сонымен қатар оны қолдану үшін жеткілікті тәжірибесі мен білімі жок адамдарға тек біреудің қарауымен немесе егер оларды олардың қауіпсіздігі үшін жауап беретін түлға аспапты қолдануды үйреткен жағдайда ғана осы аспапты қолдануға рүқсат етіледі.

Аспап ересектердің қолдануына арналған. Балаларға аспаппен ойнауға рүқсат етпеңіз.

Аспап ересектердің қолдануына арналған. Балаларға басқару элементтерімен және аспаптың өзімен ойнауға рүқсат етпеніз.

Егер тор дұрыс орнатылмаған болса, аспапты қолданбаңыз.

Егер бул жеке келісілмеген болса, ауа сорғыны тірек жазықтығы ретінде қолдануға ҚАТАН, тыйым салынады.

Егер бөлмеге ауа сорғыдан басқа газбен немесе басқа да отынмен жұмыс жасайтын аспаптар орнатылған болса, оны жеткілікті желдетуді қамтамасыз етіңіз.

Ауа сорғының ауасын газбен немесе басқа да отынмен жұмыс жасайтын аспаптардың желдету каналдары арқылы шығаруға болмайды.

Сорғы астында ашық отпен дайындауға және отпен шарпуға ҚАТАН тыйым салынады.

Ашык отты қолдану сүзгілердің бүлінуіне немесе жануына алып келуі мүмкін, сондықтан кез келген жағдайда мұның, алдын алыңыз.

Тағамды қараусыз құыруға тыйым салынады, өйткені май қызып кетуі және өртенуі мүмкін. Сорғының, астында орналасқан пісіру аспабының жұмысы кезінде ауа сорғының қол жетімді бөліктері қызуы мүмкін.

Шығарылған ауаны бұру саласындағы жергілікті уәкілетті органдардың, ескертүлері мен қауіпсіздік жәніндегі нұсқауларын муқият орынданыз.

Аспаптың ішкі және сыртқы беттерін жүйелі түрде тазалап тұрыңыз (АЙЫНА БІР РЕТТЕН ЖИІ ЕМЕС)

Аспапты тазалау, сонымен қатар сүзгілерді тазалау және ауыстыру бойынша нұсқауларды орындамау өртке себеп болуы мүмкін.

Шамдары дурыс орнатылмаған ауа сорғыны қолдануға және қалдыруға тыйым салынады, өйткені бүл электр тоғынан зақым алуға алып келуі мүмкін.

Өндіруші осы нұсқаулық нұсқауларын орындамау салдарынан түындаған ақауларға, залалға және өртке жауап бермейді.

Бүл аспап Электрлік және электронды жабдықтардың қалдықтарын қолдану туралы 2002/96/EU еуропа деректемесіне сәйкес танбаланған (WEEE). Бүйымды кәдеге жарату ережелерін сақтау арқылы осы сияқты қалдықтармен тиісті түрде әрекет жасамау салдарынан қоршаған ортаға және адамдардың денсаулығына зиян келтірудің алдын ала аласыз.

Буйымдағы немесе оның ілеспе құжаттарындағы

СИМВОЛЫ ОНЫН, ТУРМЫСТЫК,

қалдықтар ретінде кәдеге жаратылмауы тиіс екендігін көрсетеді. Бұйымды одан ары кәдеге жарату үшін оны электронды және электрлік жабдықтардың тиісті орындарына тапсырған жән.

Буйымды кәдеге жарату туралы толық ақпарат алу үшін жертілікті билік органдарына, шақырылатын және қалдықтарды кәдеге жаратын қызметке немесе осы буйымды сатып алған дуценге хабарласыңыз.

Аспап келесі стандарттар мен регламенттерге сәйкес әзірленген, сыналған және өндірілген:

• қауіпсіздік: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233,
• жұмыс тиімділігі: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301,
• электромагнитті үйлесімділік: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Коршаған ортаға әсерді азайту үшін пайдалану жәніндегі ұсыныстар

Дайындауды бастаған кезде ауа сорғыны минималды жылдамдықпен ҚОСЫНЫЗ. Дайындау аяқталғаннан кейін ауа сорғыны біrneше минут қосылған күйде қалдырыңыз. Булану қарқындылығы артқан кезде ғана жұмыс жылдамдығын үлғайтыңыз. Турбо режимді немесе ең жоғары жылдамдықты қажет болған кезде ғана қолданыңыз. Жағымсыз істерді тиімді жою үшін көмір сүзгілерді (көмір сүзгіні) уақытылы ауыстырыңыз. Май сүзгілерінің (май сүзгіні) жұмыс жасау тиімділігін жоғалтпау үшін оларды жүйелі түрде ауыстырып тұрыңыз. Осы нұсқаулықта берілген рұқсат етілген диаметрі үлкен сору шлангтарын қолданыңыз, бүл сорғының барынша тиімді жұмыс жасауын қамтамасыз етеді және шу деңгейін аазайтады.

Орнату жәніндегі қосымша нүсқаулар

Монтаждау ушін жиынтыкта жеткізілетін бұрандаларды қолданыңыз. Егер бұрандалар жеткізу жиынтығына кірмейтін болса, типі сәйкес келетін бұрандаларды сатып алыңыз. Бұранда ұзындығы ОРНАТУ бөлімінде көрсетілген параметрлерге сәйкес келуі тиіс. Егер күмән түындаса, авторлық құқығы бар сервис маманына хабарласыңыз.

ЕСКЕРТУ! Осы нүсқаулық талаптарына сәйкес көлмейтін бұрандалар мен бекіту бөлшектерін қолдану электр тоғынан зақым алуға алып келуі мүмкін.

КОЛДАНУ

Ауа сорғы ауа бұру немесе қайта айналдыру режимінде жұмыс жасай алады.

Ауа бұру режимінде жұмыс жасау

Буру режимінде ластанған ауа бөлмеден ауа сорғының жоғарғы бөлігіндегі ауа шығару саңылауына бекітілетін арнайы сору шлангасына беріледі.

Назар аударыңыз! Сору шлангасы жеткізу жынтығына кірмейді және жеке сатып алынады. Шланг диаметрі ауа шығару саңылауының диаметріне сәйкес келуі тиіс.

Горизонталь орналастыру кезінде шығарылған ауаны кедергісіз бұруды қамтамасыз ету үшін шланғты жоғарыға қарай 10° көлбеулікпен орналастырыңыз.

Назар аударыңыз! Егер көмір сүзгісі орнатылған болса, оны ағытып алыңыз.

Ауа сорғыны кабырғадағы саңылауға жалғар алдында сору шлангасының, диаметрі ауа шығару саңылауының, диаметріне сәйкес келуі тиіс.

Сору шлангасының және қабырғадағы саңылаудың, шағын диаметрі ауа шығару тиімділігін азайтады және шу деңгейін айтарлықтай артырады. Бул жағдайда өндіруге жауапкершілік көтермейді.

! Жүргізілген сору шлангасының өте ¥зын болмауы маңызды.
! Сору шлангасын барынша көп майыстырмай жүргізіңіз. Майыстырудың, максимальды бұрышы 90°.
! Соратын шланг диаметрін аз ғана өзгертуге тырысыңыз.
! Соратын шлангтың ішкі беті барынша тегіс болуы тиіс.
! Соратын шланг сертификатталған материалдардан жасалуы тиіс.

Қайта айналдыру режимінде дукендерден немесе сервис орталығынан сатып алуға болатын көмір сүзгісі орнатылуы тиіс.

Сүзгі май бөлшектерін және іісті ұстан қалады да, тазартылған ауаны жоғарғы тор арқылы бөлмеге қайтарады.

OPHATY

Ауа сорғының, төменгі жиегі мен ... арасындағы минималды арақашықтық:

– электрлік пісіру беті — 50 сантиметр,

– газды/аралас пісіру беті — 65 сантиметр,

Егер газ плитаны/панельді орнату жөніндегі нүсқаулықта көбірек арақашықтық көрсетілген болса, осы арақашықтықты есепке алыңыз.

Электр желісіне жалғау

Жалғар алдында аспап ішіндегі зауыттық жапсырмада көрсетілген деректердің электр желісінің накты параметрлеріне сәйкес келетінін тексеріп алыңыз. Егер ауа сорғының байланыстыру кабелі ашамен жабдықталған болса, ашаны қолданыстағы ережелерге сәйкес орнатылған және қол жетімді жерде орналасқан розеткаға тығыңыз.

Егер ауа сорғының байланыстыру кабелі ашамен жабдықталмаса немесе розетка қол жетімсіз жерде орналасса, аспапты орнату жәніндегі нұсқаулыққа сәйкес III санатты шектен тыс кернеу түындаған кезде желіні толықтай ажыратуды қамтамасыз ететін қос полюсті сәндіргішке жалғаңыз.

Ескерту! Ауа сорғыны электр желісіне жалғар және жұмысының, дұрыстығын тексерер алдында байланыстыру кабелінің, дұрыс жалғанғанына көз жеткізіңіз.

Ауа сорғысы тиісті кабельдерімен бірге жеткізіледі. Егер кабель булінсе, ауыстыру үшін авторлық құқығы бар сервис орталығына хабарласыңыз.

Монтаждау

Ауа сорғы ауыр, сондықтан оны кемінде екі адам тасымалдауы және монтаждауы тиіс. Монтаждауды бастамас бұрын:

• Бүйымның, өлшемі бойынша монтаждалатын жерге сәйкес келетінін тексеріңіз.
• Егер ауа сорғысы жынтығында көмір сүзгілері (көмір сүзгісі) (*) бар болса, оны ауыстырыңыз (тиісті бөлімді караңыз). Егер ауа сорғыны қайта айналдыру режимінде қолданатын болсаңыз, көмір сүзгілерін (көмір сүзгісін) орнатыңыз.
• Ауа сорғының ішінде тасымалдау кезінде еніп кетуї мүмкін қандай да бір заттардың бар-жоғын тексеріңіз, мысалы, бурандалары бар пакет (*), кепілдік парағы (*) және егер бар болса, міндетті турде алыңыз.
• Монтаждалатын жердегі қабырғаға немесе төбеге еркін қатынауды қамтамасыз ету үшін мүмкіндігінше плитаны электр желісінен ажыратыңыз және ысырып қойыңыз немесе пісіру бетін үстел бетінен шығарып алыңыз. Егер бүл мүмкін болмаса, плитаны немесе пісіру бетін бузылулардан қорғау үшін қалың материалмен жабыңыз. Ауа сорғыны құрастыруды тегіс бетте жүргізіңіз. Бетін қорғайтын материалмен жабыңыз және ауа сорғының бөлшектері мен бекіту бөлшектерін шығарып қойыңыз.
• Ауа сорғыны монтаждайтын жерде монтаждау аяқталғаннан кейін еркін қатынауды қамтамасыз ететін розетканың бар жоғын және шығарылған ауаны бұруға арналған каналға жалғануын тексеріңіз.
• Кажетті кұрылыс-монтаж жұмыстарын орынданыз (розетканы орнату, шығаратын шлангқа арналған саңылауды жасау).

Ауа сорғыны түрлі қабырғалар мен төбеге бекіту үшін дюбельдер ұсынылады. Монтаждауды бастамас бұрын білікті маман қабырға беті мен төбенің сәйкестігін тексеруї тиіс. Қабырға немесе төбе аспап салмағына шыдау үшін берік болуы тиіс. Ауа сорғыны қабырғаға сүйық шегенің, силиконның және т.б. Көмегімен бекітпеціз. Аспап тек ілінетін монтаждауға арналған.

Өнім сапасына қойылатын талаптарды мына мекен-жай бойынша жіберуіңізді сураймыз:

Қазақстан Республикасы, Алматы қаласы, Бегалин қ. 19\49, Пр-во «Gorenje», тел [phone]

Асханада түтін мен иіс карқындығы жоғары болған кезде жоғары жылдамдықты қосыңыз. Ауа сөрғыны дайындауды бастар алдында 5 минут қосу, дайындау барысында оны қосылған күйде қалдыру және дайындау аяқталғаннан кейін шамамен 15 минут өшірмеу ұсынылады.

Баскару панелі

А —Жарык косу батырмасы

В — Сөндіру батырмасы

С — Жылдамдык орнату батырмасы

Ауа сорғысындағы жарықты сөндіру:

А батырмасын басыңыз.

Ауа сорғыны қосу немесе егер ауа сорғы қосылмаған болса, жұмыс жылдамдығын өзгерту: жұмыстың бірінші, екінші немесе үшінші жылдамдығының С батырмасын басыңыз.

Сорғыны сөндіру:

В батырмасын басыңыз.

ҚЫЗМЕТ КӨРСЕТУ

НАЗАР АУДАРЫНЫЗ! Тазалауды және басқа да кез келген жұмыстарды бастамас бұрын аспаптың байланыстыру кабелінің электр қөрегінен ажыратылғанына немесе жалпы электр желісін өшіргіштің сөндірілгеніне көз жеткізіп алыңыз.

Егер аспап электр желісіне розетка арқылы жалғанса, одан байланыстыру кабелінің ашасын ажыратыңыз.

Тазалау

Аспаптың ішкі және сыртқы беттерін жүйелі түрде тазалап тұрыңыз (май сүзгілерінен жиі емес). Тазалау үшін бейтарап сұйық тазалау құралына малынған матаны қолданыңыз. Абразивтік тазалау құралдарын қолдануға болмайды. СПИРТТИ ҚОЛДАНУғА ТЫЙЫМ САЛЫНАДЫ!

ЕСКЕРТУ! Аспапты тазалау және сүзгілерді ауыстыру ережелерін орындамау өртке алып келуї мүмкін, сондықтан берілген нүсқауларды орындау ұсынылады. Өндіруші мотордың ықтимал ақауларына және дұрыс жәндемеу немесе берілген нүсқауларды орындамау салдарынан болған өртке жауап бермейді.

Сүзгілер

Металл май сүзгісі май бөлшектерін ұстап қалады. Май сүзгісін айына бір рет агрессивті емес жуу құралдарымен қолмен немесе ыдыс жуу машинасында жылдам бағдарламада төмен температурамен тазалаңыз. Ыдыс жуу машинасында жуу кезінде сүзгі түсі өзгеруі мүмкін, бірақ бүл сүзгі жұмысына әсер етпейді. Май сүзгісін шығарып алу үшін оның түтқасынан төмен тартыңыз.

Қағаз (синтетикалық) май сүзгісін екі айда бір рет немесе егер тор арқылы сүзгі түсі көрінетін болса, жиірек ауыстырыңыз. Қағаз сүзгі тек бір жағынан боялған және сүзгіні орнату кезінде боялған беті тор арқылы көрініп туруы тиіс.

Көмір сүзгісі (қайта айналдыру режимінде жұмыс жасау үшін) дайындау кезінде пайда болатын жағымсыз іістерді жұтады. Сүзгінің қызмет ету мерзімі мен дәрежесі күн сайын дайындау қарқындығына және май сүзгісін тазалау жиілігіне байланысты болады. Кез келген жағдайда көмір сүзгісінің, картриджін әр төрт ай сайын ауыстыру қажет. Көмір сүзгісін жууға және өзгертуге БОЛМАЙДЫ.

Шамдарды ауыстыру

Ауа сорғысы оңтайлы жарықтандыруды қамтамасыз ететін, қарапайым шамдармен салыстырғанда 10 есе үзақ қызмет ететін және электр энергиясын 90% дейін үнемдейтін жарық диодты шамдармен жабдықталған.

Эртенген шамды ауыстырыңыз. жарыкдиодты E14 LED 4Wx1 шамдарын гана колданыңыз.

Толығырақ нұсқаулықтағы 20 және 21 суреттерді караңыз.

Электр энергиясын үнемдеу бойынша кецестер

1) Дайындауды бастаған кезде бу мен иіс шығаруды бақылау үшін ауа сорғысын минималды жылдамдықлен қосыңыз.
2) Жоғары жылдамдықты кажет болған кезде ғана қосыңыз.
3) Булану каркындылығы артқан кезде ғана ауа сорғысының жұмыс жылдамдығын үлғайтыңыз.
4) Май буы мен ністі тиімді жою үшін ауа сорғысының сүзгілерін (сүзгісін) жүйелі түрде ауыстырып тұрыңыз.
