WHU629EW/M - Köögituuluti GORENJE - Tasuta kasutusjuhend

Toote tüüp	Õhupuhasti
Kaubamärk	Gorenje
Mudel	WHU629EW/M
Kasutusviis	Kodumajapidamine
Töörežiimid	Väljatõmme (välisõhk) või tsirkulatsioon (söefiltriga)
Kiiruste arv	3
Valgustus	LED, 4 W (E14)
Rasvafilter	Pestav metallist või ühekordne sünteetiline
Söefilter	Valikuline (tsirkulatsioonirežiimi jaoks), vahetada iga 4 kuu järel
Minimaalne paigalduskaugus (elektripliit)	50 cm
Minimaalne paigalduskaugus (gaasipliit)	65 cm
Toitepinge	220-240 V
Sagedus	50 Hz
Juhtimise tüüp	Mehaanilised nupud
Paigalduse tüüp	Seinale paigaldatav
Rasvafiltrite puhastamine	Iga kuu (nõudepesumasinas või käsitsi)
Välis- ja siseosade puhastamine	Vähemalt kord kuus pehme käsna ja neutraalse pesuvahendiga
Standardid	Ohutus EN/IEC 60335, Jõudlus EN/IEC 61591, EMC EN 55014

Korduma kippuvad küsimused - WHU629EW/M GORENJE

Kuidas paigaldada õhupuhasti?

Paigaldamine vajab kaalu tõttu vähemalt kahte inimest. Kinnitage õhupuhasti seinale kaasasolevate tüüblitega, vähemalt 50 cm kaugusel elektripliidist või 65 cm kaugusel gaasipliidist. Veenduge, et väljatõmbekanal (väljatõmberežiimi korral) on sama läbimõõduga kui õhu väljalaskeava.

Milline on minimaalne kaugus õhupuhasti ja pliidi vahel?

Minimaalne kaugus on 50 cm elektripliidi puhul ja 65 cm gaasi- või kombineeritud pliidi puhul. Kui pliidi kasutusjuhend näeb ette suuremat kaugust, järgige seda.

Kuidas puhastada rasvafiltreid?

Metallist rasvafiltreid puhastatakse üks kord kuus nõudepesumasinas (lühike programm mõõdukal temperatuuril) või käsitsi mitteagressiivse pesuvahendiga. Paberist (sünteetilised) filtrid tuleb vahetada iga 2 kuu järel.

Millal vahetada söefiltrit?

Aktiivsöefilter (kasutatakse tsirkulatsioonirežiimil) tuleb vahetada iga 4 kuu järel. Seda ei puhastata ega regenereerita. Selle eluiga sõltub toiduvalmistamise tüübist ja rasvafiltri puhastamise sagedusest.

Kuidas vahetada LED-pirni?

Õhupuhasti kasutab LED E14 4 W pirne. Vigastatud pirni vahetamiseks ühendage esmalt õhupuhasti vooluvõrgust, seejärel eemaldage vigane pirn ja sisestage uus. Lisateavet leiate paigaldusskeemidest (nr 20 ja 21).

Õhupuhasti teeb müra, mida teha?

Kontrollige, et väljatõmbekanal on õige läbimõõduga (sama mis õhu väljalaskeava) ja et see on võimalikult sile. Vältige tarbetuid painutusi. Veenduge, et filtrid on puhtad ja õhupuhasti on korralikult seinale kinnitatud. Vähendatud läbimõõt või takistused suurendavad müra.

Õhupuhasti imeb halvasti, miks?

Võimalikud põhjused: määrdunud rasvafiltrid (puhastage need), küllastunud söefilter (vahetage see), ummistunud või ebapiisava läbimõõduga väljatõmbekanal või tsirkulatsioonirežiim ilma söefiltrita. Kontrollige ka, et õhupuhasti on õigel kõrgusel.

Kas ma saan õhupuhastit kasutada ilma söefiltrita?

Jah, kui kasutate õhupuhastit väljatõmberežiimil (õhk suunatakse välja). Tsirkulatsioonirežiimil on söefilter vajalik lõhnade neutraliseerimiseks. Kui õhupuhastil on söefilter ja lülitate väljatõmberežiimile, eemaldage see.

Kuidas lülituda väljatõmberežiimilt tsirkulatsioonirežiimile?

Õhupuhasti kasutamiseks tsirkulatsioonirežiimil paigaldage aktiivsöefilter (saadaval edasimüüja juures). Väljatõmberežiimil eemaldage söefilter, kui see on olemas. Tsirkulatsioonirežiimil suunatakse rasvast ja lõhnadest puhastatud õhk tagasi ruumi ülemise võre kaudu.

Valgustus ei tööta, mida teha?

Kontrollige kõigepealt, et õhupuhasti on toitega ühendatud. Kui LED-pirn on läbi põlenud, asendage see E14 LED 4 W pirniga. Veenduge, et pirn on korralikult kinnitatud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

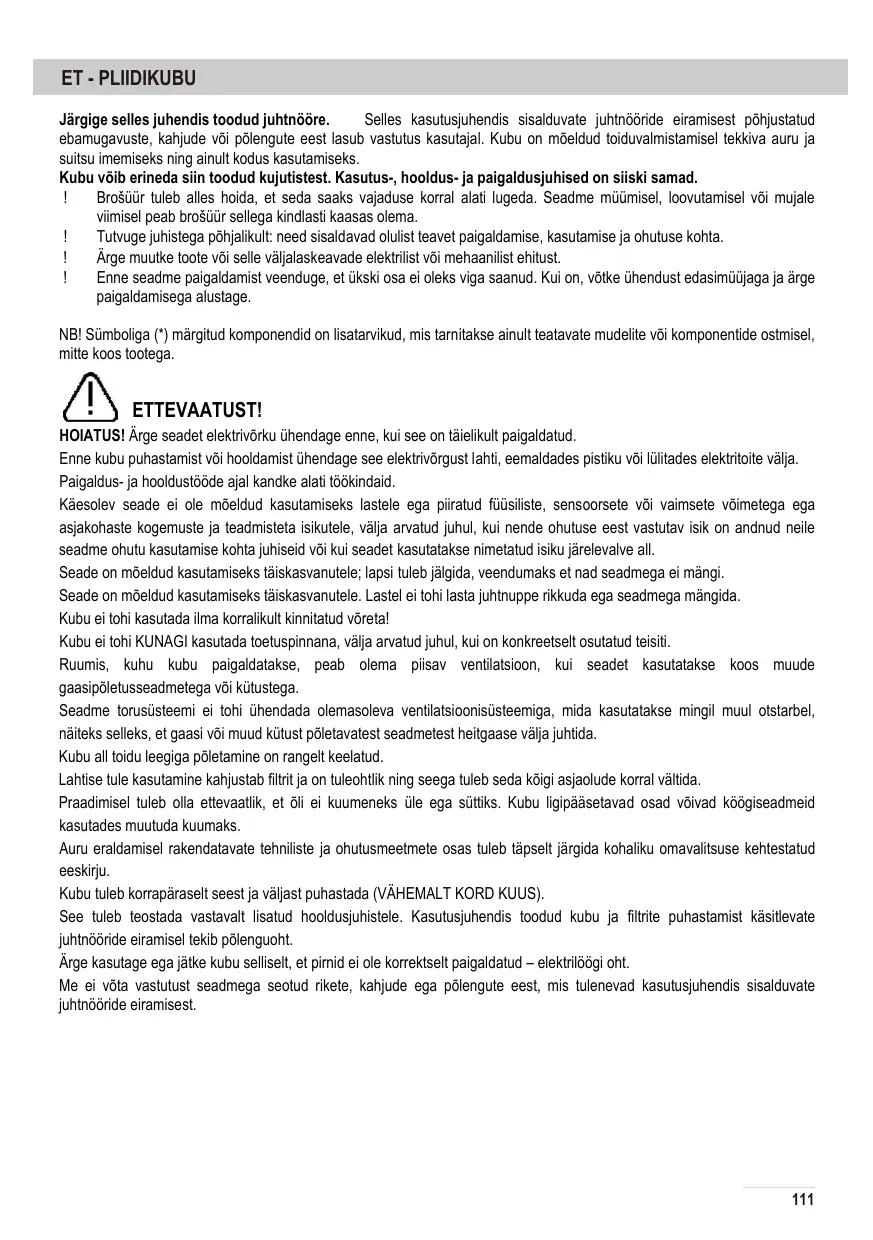

KASUTUSJUHEND WHU629EW/M GORENJE

Järgige selles juhendis toodud juhtnööre. Selles kasutusjuhendis sisalduvate juhtnööride eiramisest põhjustatud ebamugavuste, kahjude või põlengute eest lasub vastutus kasutajal. Kubu on mõeldud toiduvalmistamisel tekkiva auru ja suitsu imemiseks ning ainult kodus kasutamiseks.

Kubu võib erineda siin toodud kujutistest. Kasutus-, hooldus- ja paigaldusjuhised on siiski samad.

! Brošüür tuleb alles hoida, et seda saaks vajaduse korral alati lugeda. Seadme müümisel, loovutamisel või mujale viimisel peab brošüür sellega kindlasti kaasas olema.
! Tutvuge juhistega põhjalikult: need sisaldavad olulist teavet paigaldamise, kasutamise ja ohutuse kohta.
! Ärge muutke toote või selle väljalaskeavade elektrilist või mehaanilist ehitust.
! Enne seadme paigaldamist veenduge, et ükski osa ei oleks viga saanud. Kui on, võtke ühendust edasimüüjaga ja ärge paigaldamisega alustage.

NB! Sümboliga (*) märgitud komponendid on lisatarvikud, mis tarnitakse ainult teatavate mudelite või komponentide ostmisel, mitte koos tootega.

ETTEVAATUST!

HOIATUS! Ärge seadet elektrivõrku ühendage enne, kui see on täielikult paigaldatud.

Enne kubu puhastamist või hooldamist ühendage see elektrivõrgust lahti, eemaldades pistiku või lülitades elektritoite välja.

Paigaldus- ja hooldustööde ajal kandke alati töökindaid.

Käesolev seade ei ole mõeldud kasutamiseks lastele ega piiratud füüsiliste, sensoorsete või vaimsete võimetega ega asjakohaste kogemuste ja teadmisteta isikutele, välja arvatud juhul, kui nende ohutuse eest vastutav isik on andnud neile seadme ohutu kasutamise kohta juhiseid või kui seadet kasutatakse nimetatud isiku järelevalve all.

Seade on möeldud kasutamiseks täiskasvanutele; lapsi tuleb jälgida, veendumaks et nad seadmega ei mängi.

Seade on möeldud kasutamiseks täiskasvanutele. Lastel ei tohi lasta juhtnuppe rikkuda ega seadmega mängida.

Kubu ei tohi kasutada ilma korralikult kinnitatud võreta!

Kubu ei tohi KUNAGI kasutada toetuspinnana, välja arvatud juhul, kui on konkreetselt osutatud teisiti.

Ruumis, kuhu kubu paigaldatakse, peab olema piisav ventilatsioon, kui seadet kasutatakse koos muude gaasipõletusseadmetega või kütustega.

Seadme torusüsteemi ei tohi ühendada olemasoleva ventilatsioonisüsteemiga, mida kasutatakse mingil muul otstarbel, näiteks selleks, et gaasi või muud kütust põletavatest seadmetest heitgaase välja juhtida.

Kubu all toidu leegiga põletamine on rangelt keelatud.

Lahtise tule kasutamine kahjustab filtrit ja on tuleohtlik ning seega tuleb seda köigi asjaolude korral vältida.

Praadimisel tuleb olla ettevaatlik, et öli ei kuumeneks üle ega süttiks. Kubu ligipääsetavad osad võivad köögiseadmeid kasutades muutuda kuumaks.

Auru eraldamisel rakendatavate tehniliste ja ohutusmeetmete osas tuleb täpselt järgida kohaliku omavalitsuse kehtestatud eeskirju.

Kubu tuleb korrapäraselt seest ja väljast puhastada (VÄHEMALT KORD KUUS).

See tuleb teostada vastavalt lisatud hooldusjuhistele. Kasutusjuhendis toodud kubu ja filtrite puhastamist käsitlevate juhtnööride eiramisel tekib põlenguht.

Ärge kasutage ega jätke kubu selliselt, et pirnid ei ole korrektselt paigaldatud – elektrilöögi oht.

Me ei võta vastutust seadmega seotud rikete, kahjude ega põlengute eest, mis tulenevad kasutusjuhendis sisalduvate juhtnööride eiramisest.

Seade on märgistatud vastavalt Euroopa elektri- ja elektroonikaseadmete jäätmete (WEEE) direktiivile 2012/96/EL. Öige jäätmekäitluse tagamisega aitate vältida võimalikke kahjulikke tagajärgi loodusele ja inimeste tervisele, mida selle seadme väär äraviskamine võib kaasa tuua.

Sümbol

tootel või sellega kaasas olevates dokumentides tähendab, et toodet ei tohi

käidelda olmeprügina. Selle asemel tuleb see viia elektriliste ja elektrooniliste seadmete kogumiseks ettenähtud jäätmejaama. Seadme utiliseerimine peab toimuma vastavalt kohalikele jäätmekätluseeskirjadele.

Täiendava teabe saamiseks tootega seotud jäätmete kogumise ja ringlussevõtu korra kohta võtke ühendust kohaliku omavalitsuse vastava osakonnaga või olemprügiga tegeleva kohaliku ametiga või kauplusega, kust te toote ostsite.

Seade on konstrueeritud, toodetud ja seda on katsetatud vastavalt järgmistele standarditele.

• Ohutus: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Jõudlus: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.
- Elektromagnetiline ühilduvus: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Soovitused õigeks, keskkonnamõju vähendavaks kasutuseks: toitu valmistama asudes lülitage kubu sisse minimaalsel kiirusel ja jätke see pärast lõpetamist mõneks minutiks tööle. Suurendage kiirust ainult siis, kui suitsu ja auru tekib suures koguses ning kasutage maksimaalset kiirust ainult erakorralises olukorras. Asendage söefilter (-filtrid), kui on vaja parandada löhnaeemaldamise tõhusust. Puhastage rasvafilter (-filtrid), kui on vaja parandada rasvafiltri tõhusust. Kasutage selles juhendis toodud maksimaalse läbimõõduga ventilatsioonikanaleid, et optimeerida tõhusust ja vähendada müra.

Täiendavad paigaldamisjuhised

Kasutage ainult koos tootega tarnitud kruvisid, kui need puuduvad, ostke öiget tüüpi kruvid. Kasutage öige pikkusega kruvisid, lähtudes paigaldamisjuhendist.

Kahtluste korral pidage nõu volitatud teeninduskeskuse või muu kvalifitseeritud isikuga.

HOIATUS! Kui kruvide või kinnitusseadme paigaldamisel ei järgita käesolevaid juhiseid, on elektrilöögi oht.

KASUTUS

Kubu on möeldud kasutamiseks kas väljalaskesüsteemi või filtriga versioonis.

Äratömbesüsteemiga versioon

Aur viiakse hoonest kubu peal asuva ühendusrõnga külge kinnitatud spetsiaalse toru kaudu välja.

NB! Väljalasketoru ei kuulu komplekti, vaid tuleb eraldi osta. Väljalasketoru läbimõõt peab vastama ühendusrõngale.

Kui torud kulgevad horisontaalselt, siis peab väljalasketoru olema kerge kalde all (umbes 10°) ja ülespoole suunata, et öhu saaks ruumist välja juhtida.

NB! Kui kubul on aktiivsöefilter, siis tuleb see eemaldada.

Kubu ja tühjenemisavad ühendada seinaga läbimõõduga, mis vastab õhuväljalaskeavale (ühendusäärik).

Seintel väiksema läbimõõduga torude ja tühjenemisavade kasutamine vähendab imemisjõudu ja suurendab oluliselt müra.

Seega tootja selle eest vastutust ei võta.

! Toru peab olema minimaalse hädavajaliku pikkusega.

! Kasutage võimalikult sirget toru (maksimaalne põlvenurk: 90 °).
! Vältige toru ristlõikes järske muutusi.
! Kasutage seest võimalikult siledat toru.
! Toru peab olema valmistatud sertifitseeritud materjalist.

Filtriga versioon

Selleks on vajalik üks aktiivsöefilter, mille leiate kauplusest.

Filter eemaldab väljuvast õhust rasva ja lõhnad enne, kui see ülemise väljalaskevõru kaudu kööki tagasi tuleb.

PAIGALDAMINE

Minimaalne kaugus pliidil olevate pannide/pottide tugipinna ja kubu põhja vahel peab elektripliitidel olema vähemalt 50 cm ning gaasi- ja segapliitidel 65 cm.

Kui gaasipliidi kasutusjuhendis on ette nähtud suurem kaugus, siis tuleb seda järgida.

Elektriühendus

Põhitoiteallikas peab vastama kubu siseküljel oleval andmeplaadil näidatud väärtusele. Kui kubu on varustatud pistikuga, ühendage see pärast paigaldamist ligipääsetavas kohas oleva pesaga, järgides kehtivaid eeskirju. Kui kubul pistikut ei ole (ühendatakse otse vooluvõrku) või kui see ei asu ligipääsetavas kohas, kasutage pärast paigaldamist kooskõlas normidega ja vastavalt paigaldusjuhistele topelpistikupesa, mis tagab III kategooria ülevoolu korral täieliku vooluvõrgust lahtiühendamise.

Hoiatus!! Enne kubu vooluvõrguga uuesti ühendamist ja selle töötamise kontrollimist veenduge, et peajuhe oleks õigesti paigaldatud.

Kubu on varustatud spetsiaalse toitejuhtmega; kui kaabel on viga saanud, küsige tehnilisest hoolduskeskusest uus.

Paigaldamine

Toode on väga raske. Selle käsitsemiseks ja paigaldamiseks on vaja vähemalt kahte inimest. Enne paigaldama asumist:

• veenduge, et ostetud toode oleks valitud paigaldusala jaoks sobiva suurusega.
• Eemaldage söefilter (söefiltrid) (*), kui see (need) on komplektis (vt ka vastavat jaotist), Laske filter paigaldada üksnes siis, kui soovite kubu filtrirežiimiga kasutada.
• Kontrollige, ega transportimisel ei ole kubusse jäänud muid esemeid (näiteks pakendeid kruvidega (*), garantiilehte (*) jms), eemaldage need ja hoidke alles.
• Võimaluse korral ühendage lahti ja viige kaugemale kapid ja tööpinnad, et tagaseinale/laele lihtsam ligi pääseda oleks, Kui seda ei ole võimalik teha, katke tööpind, pliit või kapid paksu materjaliga, et neid kahjustuste ja prügi eest kaitsta. Valige seadme kokkupanemiseks ühetasane pind. Katke pind kaitsematerjaliga ja asetage sellele köik kubu osad ja tööriistad.
• Lisaks kontrollige, kas kubu paigaldamiskoha lähedal (kohas, millele pääseb ligi ka pärast kubu paigaldamist) on elektripesa ja kas välja on võimalik ühendada gaasitõmbeseade (ainult imemisega kubu puhul).
• Teostage müüritööd (näiteks pistikupesa paigaldamiseks ja/või augu tegemiseks tömbetoru jaoks).

Kubuga on kaasas jämenevad seinatüüblid, millega saab kubu peaaegu igat tüüpi seinale/lakke kinnitada. Kvalifitseeritud tehnik peab siiski kontrollima, kas materjalid seina/lae tüübile sobivad. Sein/lagi peab olema piisavalt tugev, et kubu raskust kanda. Seadme seina kinnitamiseks ei tohi kasutada plaate, krohvi ega silikooni. Ainult pindmontaaž.

TÖÖTAMINE

Kontsentreeritud köögiaurude korral kasutage körget imemiskiirust. Kubu imemisfunktsioon on soovitatav enne toitu valmistama asumist 5 minutiks sisse lülitada ja lasta sel töötada toiduvalmistamise ajal ja umbes 15 minutit pärast seda.

Juhtpaneel

A – valgustuse nupp
B – väljalülitamise nupp
C – kiirustaseme nupud

Kubu lambi sisse ja välja lülitamiseks.

Vajutage nupule A.

Kubu sisselülitamiseks või mis tahes ajal selle kiiruse muutmiseks, kui kubu töötab.

- Vajutage nupule C soovitud esimese, teise või kolmanda kiirustaseme määramiseks.

Kubu sisse ja välja lülitamiseks.

Vajutage nupule B.

HOOLDUS

NB! Enne hooldust isoleerige kubu elektritoitest, lülitades konnektori välja ja eemaldades selle kaitsme. Kui kubu on ühendatud pistiku ja pesaga, siis eemaldage pistik pesast.

Puhastamine

Kubu tuleb korrapäraselt seest ja väljast puhastada (vähemalt sama sageli, kui te rasvafiltrit hooldate). Kasutage puhastamiseks neutraalses pesuvedelikus niisutatud lappi. Ärge kasutage abrasiivseid vahendeid. ALKOHOLI EI TOHI KASUTADA!

HOIATUS! Kui kubu vastavalt soovitustele ei puhastata ja filtreid ei asendata, võib tekkida põlengu oht. Seetõttu soovitame juhtnööre järgida. Tootja ei vastuta mootori kahjustuste ega põlengute eest, kui nende põhjuseks on vale hooldamine või eespool kirjeldatud ohutussoovituste eiramine.

Filtrid

Metallist rasvafilter püüab kinni toidu valmistamisel tekkivad rasvaosakesed. Rasvafiltrit peab puhastama kord kuus nõrgatoimelise pesuvahendiga või käsitsi või nõudepesumasinas madalal temperatuuril ja kasutades lühikest tsüklit. Nõudepesumasinas pesemisel võib rasvafilter värvi muuta, kuid see ei mõjuta selle filtrimisomadusi. Rasvafiltri eemaldamiseks tömmake vedruga vabastushooba.

Paberist (sünteetiline) rasvafilter tuleks asendada vähemalt iga kahe kuu tagant või kui võre aukudest hakkab värv välja paistma. Paberfilter on ühelt poolt värviline. Filtri paigaldamisel ei tohiks see värv võre aukudest välja paista.

Söefilter (ainult filtriga versioon) imeb toiduvalmistamisel tekkivaid ebameeldivaid löhnasid. Pikemaajalisel kasutamisel söefilter ummistub, sõltuvalt toiduvalmistamise viisidest ja rasvafiltri puhastamise sagedusest. Igal juhul tuleb salv vähemalt kord nelja kuu jooksul välja vahetada. Söefiltrit EI TOHI pesta ega regenereerida.

Asenduslambid

Pliidikubu on varustatud LED-tehnoloogial põhineva valgustussüsteemiga. LED-lambid tagavad optimaalse valgustuse ja kestavad tavapäraste pirnidega võrreldes kuni 10 korda kauem ning võimaldavad säästa 90% elektrienergiast.

Vahetage viga saanud lamp välja. Kasutage ainult E14 LED 4Wx1 pirne.

Rohkem teavet leiab kasutusjuhendist joonistelt 20 ja 21.

1) Toitu valmistama asudes lülitage kubu sisse minimaalsel kiirusel, et juhtida niiskust ja eemaldada toiduvalmistamise löhnad.
2) Kasutage intensiivset kiirust ainult siis, kui see on rangelt vajalik.
3) Suurendage kubu imemiskiirust ainult siis, kui auru kogus selle vajalikuks teeb.
4) Hoidke kubu filter (filtrid) puhtana, et rasva ja löhnade eemaldamine oleks optimaalne.
