제품 유형	컴퓨터 어댑터(전원 공급 장치)
모델	ZM850-ARX
브랜드	Zalman
크기(가로 x 세로 x 높이)	180 x 150 x 86mm
무게	2.95kg
입력 전압	100-240V AC ±10%
주파수	50-60Hz ±3Hz
PFC 유형	능동형 PFC
효율	최대 94% (230V, 일반 부하)
총 출력 전력	850W
출력 전압	+3.3V(25A, 120W), +5V(22A, 120W), +12V(70A, 840W), -12V(0.3A, 3.6W), +5VSB(2.5A, 12.5W)
과전류 보호(OCP)	있음
과전압 보호(OVP)	있음
저전압 보호(UVP)	있음
단락 보호(SCP)	있음
과부하 보호(OPP)	있음
과열 보호(OTP)	있음
작동 온도	0 ~ +40°C
보관 온도	-20 ~ +70°C
습도(작동/보관)	5% ~ 95% RH
구성품	전원 케이블, 사용 설명서, 나사 4개, 케이블 타이 5개, 파우치
재질 및 마감	금속 케이스, 블랙

자주 묻는 질문 - ZM850-ARX ZALMAN

Zalman ZM850-ARX 전원 공급 장치를 어떻게 설치하나요?

설치 전에 전원 케이블이 분리되어 있는지 확인하세요. 나사를 사용하여 전원 공급 장치를 케이스에 고정하세요. 커넥터가 일치하는지 확인하면서 모든 필요한 케이블을 마더보드와 장치에 연결하세요. 팬과 통풍구에 손을 대지 마세요.

어떤 주의 사항을 지켜야 하나요?

전원 케이블이 연결된 상태에서 덮개를 열지 마세요. 열원 근처나 습한 장소에서 사용하지 마세요. 설치 시 장갑을 착용하세요. 팬에 손가락이나 금속 물체를 넣지 마세요.

포장에 무엇이 포함되어 있나요?

전원 공급 장치, 전원 케이블, 사용 설명서, 고정 나사 4개, 케이블 타이 5개, 보관 파우치가 포함되어 있습니다.

ZM850-ARX에는 어떤 보호 기능이 있나요?

과전류 보호(OCP), 과전압 보호(OVP), 저전압 보호(UVP), 단락 보호(SCP), 과부하 보호(OPP), 과열 보호(OTP)가 있습니다.

최대 전력은 얼마인가요?

총 출력 전력은 850W입니다. 주 부하는 +12V 라인(최대 70A, 840W)에 있습니다. +3.3V 및 +5V 라인은 각각 최대 120W를 제공합니다.

어떤 입력 전압을 지원하나요?

전원 공급 장치는 100-240V ±10%, 50-60Hz ±3Hz의 교류 전원으로 작동합니다. 능동형 역률 보정(PFC)이 있습니다.

Zalman ZM850-ARX의 효율은 어떻게 되나요?

최대 효율은 230V, 일반 부하에서 94%로 80 PLUS Gold 표준에 해당합니다.

제품의 크기와 무게는 어떻게 되나요?

크기: 180mm(길이) x 150mm(너비) x 86mm(높이), 무게: 2.95kg.

전원 공급 장치는 어떻게 청소하고 유지 관리하나요?

마른 천이나 압축 공기를 사용하여 통풍구의 먼지를 정기적으로 청소하세요. 액체를 사용하지 마세요. 청소 전에 반드시 전원 공급 장치를 분리하세요.

전원 공급 장치가 켜지지 않으면 어떻게 하나요?

전원 케이블 연결을 확인하고, 전원 공급 장치의 스위치(있는 경우)가 켜져 있는지 확인하세요. 마더보드 연결을 확인하세요. 문제가 지속되면 서비스 센터에 문의하세요.

사용 설명서 ZM850-ARX ZALMAN

인체에 치명적인 상해나 사망사고가 발생할 수 있습니다.

▶ 전원 플러그를 꽃은 상태에서 제품의 커버를 임의로 분해할 경우 감전사고나 치명적인 제품 손상이 발생할 수 있으므로 임의로 분해하지 마십시오.
▶ 물기가 있는 손으로 전원 플러그를 만지면 감전될 위험이 있으므로 절대 젖은 손으로 만지지 마십시오.
▶ 제품의 공기 구멍과 냉각 팬에 손가락이나 금속 물체를 넣지 마십시오.

주의

인체에 가벼운 상처나 제품의 성능상 저하가 발생할 수 있습니다.

▶ 너무 차가운 곳이나 주위에 열이 나는 곳에서는 제품 성능 및 수명이 저하될 수 있습니다.
▶ 제품 속으로 물이나 액체가 들어가면 제품에 손상을 줄 수 있으므로 주의하여 주십시오.
▶ 습기가 많은 곳이나 통풍이 잘 되지 않는 곳에서는 제품의 수명이 단축될 수 있습니다.
AC전원이 공급된 상태에서 메인보드에 메인 출력 커넥터를 연결하면 메인보드에 손상을 줄 수 있으므로 유의하십시오.
▶ DC출력 커넥터를 연결할 때 각 커넥터의 알맞은 위치에 연결해야 합니다. 그리고 각각의 커넥터들을 반대 방향(거꾸로)으로 잘못 연결하는 일이 없도록 유의하십시오.
▶본 제품 취급도중 상처 및 사고예방을 위해 장갑을 반드시 착용하여 주십시오.
▶ 설치 오류나 정해진 용도 외의 사용으로 인해 발생하는 문제에 대해 당사는 어떠한 책임도 지지 않습니다.
▶ 제품의 외관 디자인 및 규격은 품질향상을 위해 소비자에게 예고 없이 변경될 수 있습니다.

2.구성품

1) ZM750-ARX 전기적 / 기구적 사양

AC 입력 범위	전압	100-240VAC±10%			출력 전압	출력 부하 범위			함산 출력
	주파수	50Hz ~ 60Hz±3				I_min	I_max	I_load
AC 입력 선류	100VAC	10-5A			+3.3V 0.1A	25A		120W	750W
	240VAC +5V 0.2A					22A
PFC 종류 Active PFC +12V 0.2A						62A 744W
역률 최대 99% -12V 0.0A						0.3A 36W
돌입 선류 한계(@ Cold Start at 25°C)	100VAC	최대 50A			+5VSB 0.0A	2.5A 12.5W
	240VAC 외	부 온도 조건
효율 최대 94% @ 230VAC, Typical load 동작 온도 0 ~ +40°C
DC 출력 전압안정도	출력전압 안정화 범위			최대부하조건제품 두개	저장 온도		-20 ~ +70°C
	+3.3VDC	±5%	+3.14 ~ +3.47V		외부 습도 조건
	+5VDC ±5%	+4.75 ~ +5.25V 동작 습도			5% ~ 95% RH
	+12VDC	±5%	+11.4 ~ +12.6V		저장 습도		5% ~ 95% RH
	-12VDC	±10%	-10.8 ~ -13.0V		제품 크기		180(D) x 150(W) x 86(H)mm
	+5VSB	±5%	+4.75 ~ +5.25V				2.9kg
DC 출력 리플및 노이즈	출력전압	표준 범위		최대부하조건	보호기능
	+3.3VDC	50mV			과전류 보호(OCP)
	+5VDC 50mV				과전압 보호(OVP)
	+12VDC	120mV			저선압 보호(UVP)
	-12VDC	120mV			단락 회로 보호(SCP)
	+5VSB 50mV				과전력 보호(OPP)
					과열보호 (OTP)

2) ZM850-ARX 전기적/기구적 사양

AC 입력 범위	전압	100~240VAC±10%			출력 전압	출력 부하 범위			합산 출력
	주파수	50Hz ~ 60Hz ±3				I_min	I_max	I_peak
AC 입력 전류	100VAC	11-5.5A			+3.3V 0.1A		25A		120W	850W
	240VAC +5V 0.2A						22A
PFC 종류 Active	PFC +12V 0.2A						70A 840W
역률 최대 99%	12V 0.0A						0.3A 3.6W
돌입 전류 한계(@ Cold Start at 25°C)	100VAC	최대 50A			+5VSB 0.0A		2.5A 12.5W
	240VAC 외부 온도 조건
효율 최대 94% @ 230VAC, Typical load 동작 온도 0 ~ +40°C
DC 출력 전압안정도	출력전압 안정화 범위			최대부하조건품 무게	저장 온도		-20 ~ +70°C
	+3.3VDC	±5%	+3.14 ~ +3.47V		외부 습도 조건
	+5VDC ±5%	+4.75 ~ +5.25V 동작 습도			5% ~ 95% RH
	+12VDC	±5%	+11.4 ~ +12.6V		저장 습도		5% ~ 95% RH
	-12VDC	±10%	-10.8 ~ -13.0V		제품 크기		180(D) x 150(W) x 86(H)mm
	+5VSB	±5%	+4.75 ~ +5.25V				2.95kg
DC 출력 리플및 노이즈	출력전압	표준 범위		최대부하조건	보호기능
	+3.3VDC	50mV			과전류 보호(OCP)
	+5VDC 50mV				과전압 보호(OVP)
	+12VDC	120mV			지전압 보호(UVP)
	-12VDC	120mV			단락 회로 보호(SCP)
	+5VSB 50mV				과전력 보호(OPP)
					과열보호 (OTP)

3. 제품 사양

3) ZM1000-ARX 전기적 / 기구적 사양

AC 입력 범위	전압 100~240VAC ±10%			출력 전압	출력 부하 범위			함산 출력
	주파수 50Hz ~ 60Hz ±3				I_min	I_max	I_back
AC 입력 선류	100VAC	12-6A		+3.3V 0.1A 25A				120W	1000W
	240VAC +5V 0.2A 22A
PFC 종류 Active PFC +12V 0.2A 83A 996W
역률 최대 99% -12V 0.0A 0.3A 3.6W
돌입 선류 한계(@ Cold Start at 25°C)	100VAC	최대 50A		+5VSB 0.0A 2.5A			12.5W
	240VAC			외부 온도 조건
효율	최대 94% @ 230VAC, Typical load			동작 온도		0 ~ +40°C
DC 출력 전압안정도	출력전압	인정화 범위		최대부하조건	저장 온도		-20 ~ +70°C
	+3.3VDC ±5% +3.14 ~ +3.47V				외부 습도 조건
	+5VDC ±5% +4.75 ~ +5.25V				동작 습도		5% ~ 95% RH
	+12VDC ±5% +11.4 ~ +12.6V				저장 습도		5% ~ 95% RH
	-12VDC ±10% -10.8 ~ -13.0V				제품 크기		180(D) × 150(W) × 86(H)mm
	+5VSB ±5% +4.75 ~ +5.25V				제품 무게		3.05kg
DC 출력 리플및 노이즈	출력전압	표준 범위		최대부하조건	보호기능
	+3.3VDC	50mV			과전류 보호(OCP)
	+5VDC	50mV			과전압 보호(OVP)
	+12VDC 120mV				저선압 보호(UVP)
	-12VDC 120mV				단락 회로 보호(SCP)
	+5VSB	50mV			과전력 보호(OPP)
					과열보호 (OTP)

4) ZM1200-ARX 전기적 / 기구적 사양

AC 입력 범위	전압 115-240VAC ±10%			출력 전압	출력 부하 범위			합산 출력
	주파수 50Hz ~ 60Hz ±3				I_min	I_max	I_back
AC 입력 전류	115VAC	12.6-6A(EU)/V 0.2A 12.8A(North America)		+3.3V 0.1A 25A				120W	1200W
	240VAC +5
PFC 종류 Active PFC +12V 0.2A 100A 1200W
역률 최대 99% -12V 0.0A 0.3A 3.6W
돌입 전류 한계(@ Cold Start at 25°C)	115VAC	최대 50A		+5VSB 0.0A 2.5A			12.5W
	240VAC			외부 온도 조건
효율	최대 94% @ 230VAC, Typical load			동작 온도		0 ~ +40°C
DC 출력 전압안정도	출력전압	안정화 범위		최대부하조건	저장 온도		-20 ~ +70°C
	+3.3VDC ±5% +3	14 ~ +3.47V			외부 습도 조건
	+5VDC	±5%	+4.75 ~ +5.25V		동작 습도		5% ~ 95% RH
	+12VDC	±5%	+11.4 ~ +12.6V		저장 습도		5% ~ 95% RH
	-12VDC	±10%	-10.8 ~ -13.0V		제품 크기		180(D) x 150(W) x 86(H)mm
	+5VSB	±5%	+4.75 ~ +5.25V		제품 무게		3.1kg
DC 출력 리플및 노이즈	출력전압	표준 범위		최대부하조건	보호기능
	+3.3VDC	50mV			과전류 보호(OCP)
	+5VDC	50mV			과전압 보호(OVP)
	+12VDC 120mV				저전압 보호(UVP)
	-12VDC 120mV				단락 회로 보호(SCP)
	+5VSB	50mV			과전력 보호(OPP)
					과열 보호(OTP)

3. 제품 사양

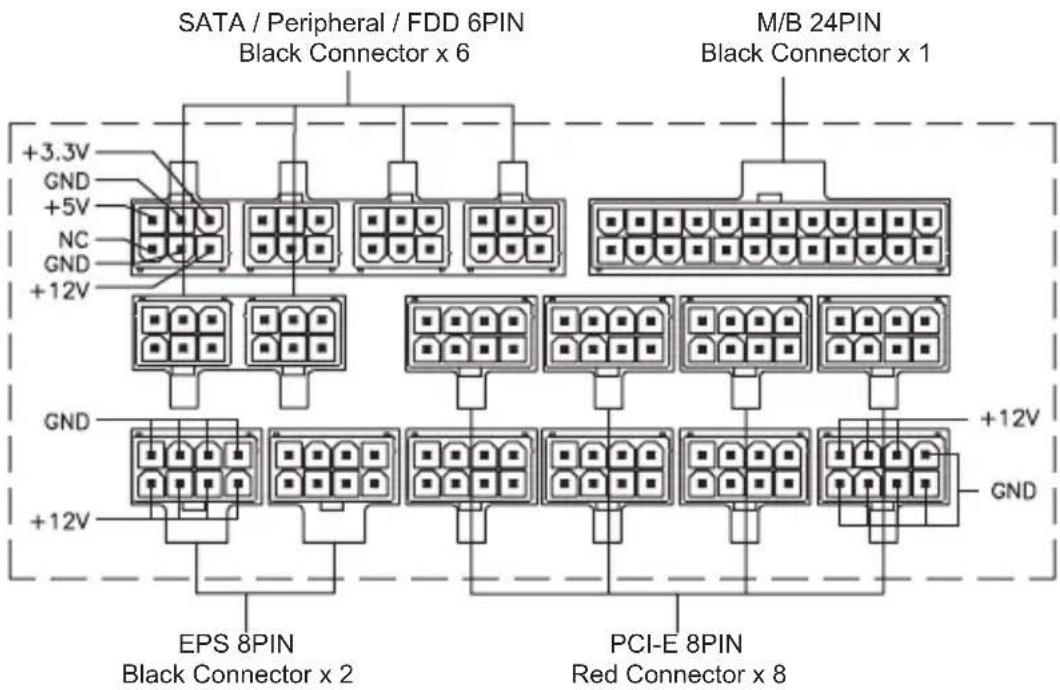

5) ARX-Series 출력 외형도

SATA / Peripheral / FDD 6PIN Black Connector x 6 M/B 24PIN Black Connector x 1 +3.3V GND +5V NC GND +12V GND +12V EPS 8PIN Black Connector x 2 PCI-E 8PIN Red Connector x 8

Connector Model	Main Borad (20+4Pin)	ATX12V (4+4Pin)	EPS12V (8Pin)	PEI-Ex (6+2Pin)	SATA (5Pin)	Peripheral (4Pin)	FDD (4Pin)
ZM750-ARX	1 1 1 4				12 6 1
	600mm 7	00mm 650mm	550mm x 4
ZM850-ARX	1 1 1 6				12 8 1
	600mm 70	0mm 650mm	550mm x 6
ZM1000-ARX	1 1 1 6				12 8 1
	600mm 70	0mm 650mm	550mm x 6
ZM1200-ARX	1 1 1 8				16 8 1
	600mm 70	0mm 650mm		550mm x 4(550mm +150mm) x 2

4.인증

이 기기는 가정용(B급) 전자파적합기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용할 수 있습니다.

기 기 명:컴퓨터용 전원공급 장치
상호:잘만테크 주식회사
모 델 명:ZM750-ARX.ZM850-ARX
ZM1000-ARX, ZM1200-ARX
제조국:중국
제 조 자:Enhance Electronics Co., Ltd.
제조 날짜:별도 표기
인증 번호:MSIP-REI-ZMT-ZM750-ARX
MSIP-REI-ZMT-ZM850-ARX
MSIP-REI-ZMT-ZM1000-ARX
MSIP-REI-ZMT-ZM1200-ARX

제품 보증서

제품명 모델명
구입일	년 월 일 Serial No.
구입처 구입 금액

이 제품은 일반적인 가정용 PC전원공급장치이며, 산업용 및 특수목적(가상화폐 채굴등)의 용도로 사용해서는 안됩니다.

1.품질 보증기간 : 제품 구입일로부터 7년 (단, 구입영수증이 있을 때)

2.무상 A/S : 품질 보증기간 내에 제품 자체 성능상의 하자 및 불량 발생시

3.유상 A/S : 품질 보증기간 이후에 제품 사용상의 문제 발생시. 단, 아래와 같은 사항에 대해서는 품질 보증기간 이내라도 무상 A/S 처리가 되지 않으며 소비자 부담으로 처리됩니다. 본 사용 설명서에 명시된 설치 전 주의사항 및 유의사항을 지키지 않은 경우 사용자의 고의나 과실 및 부주의로 인하여 변형, 파손/파괴된 경우 사용자의 임의 개조에 의한 변형 및 고장이 발생된 경우 품질 보증 스티커가 제거 또는 훼손 되었을 경우 천재 지변으로 인해 고장이 발생된 경우 비정상적으로 환경이 습한 곳, 먼지와 기타 이물질(별례 등)이 많은 공간에서 사용되어 고장난 경우

4.보증제외: 가상통화(가상화폐)를 채굴하기 위한 목적으로 사용된 경우

과도한 사용으로 전선, 커넥터, PCB 패턴 등이 탄 경우

5.고객지원

1)운영시간:평일 10:00\~16:00(공휴일,토.일요일 휴무)

2)접수방법

①방문 접수:www.zalmansvc.com 접속 및 회원가입 후 서비스신청 접수->접수하신 제품 지참 후 방문
② 택배 접수 : www.zalmansvc.com 접속 및 회원가입 후 서비스신청 접수 -> 성명, 연락처, 증상 기재 후 택배 선불 발송 ※ A/S 의뢰 시 제품 박스가 필요하오니 보관하여 주십시오.

3)접수처

※고객지원센터의 정확한 위치 및 주소를 홈페이지에서 확인 후 방문 또는 택배발송.

6.제품 운송비용

1)무상 A/S의 경우: 무상 기간 내의 택배 운임비는 1회(선불) 고객 부담을 원칙으로 합니다.
2)유상 A/S 및 보증기간 이후:왕복 비용 모두 고객 부담입니다.

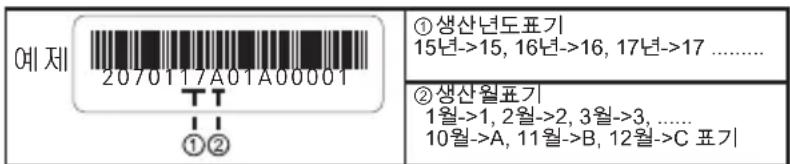

7.제조일자 확인방법

예제 2070117A01A00001 ①② ①생산년도표기 15년->15, 16년->16, 17년->17 ...... ②생산월표기 1월->1, 2월->2, 3월->3, ...... 10월->A, 11월->B, 12월->C 표기
