제품 유형	컴퓨터 전원 공급 장치
모델	Zalman ZM750-ARX
전력	750W
폼 팩터	ATX
입력 전압	100–240V AC, 50–60Hz
출력 라인	+3.3V, +5V, +12V, -12V, +5VSB
+12V 최대 전류	62A
효율	최대 94% (230V, 일반 부하)
PFC 유형	능동형 PFC
보호 기능	OCP, OVP, UVP, SCP, OPP, OTP
크기 (길이×너비×높이)	180 × 150 × 86mm
무게	2.9kg
작동 온도	0~+40°C
보관 온도	-20~+70°C
작동 습도	5~95% (결로 없음)
팬	135mm 유체 베어링
전원 케이블 포함	예
나사 및 케이블 타이 포함	나사 4개, 케이블 타이 5개
사용 설명서	포함 (PDF)
인증	80 Plus Gold (인증)

자주 묻는 질문 - ZM750-ARX ZALMAN

Zalman ZM750-ARX 전원 공급 장치를 어떻게 설치하나요?

설치 전에 반드시 전원 케이블을 분리하세요. 전원 공급 장치를 나사로 케이스에 고정한 후, 극성에 주의하여 메인보드와 장치에 케이블을 연결하세요. 모든 연결이 끝나면 전원 케이블을 연결하세요.

이 제품에는 어떤 보호 기능이 있나요?

이 제품은 과전류 보호(OCP), 과전압 보호(OVP), 저전압 보호(UVP), 단락 보호(SCP), 과전력 보호(OPP), 과열 보호(OTP) 기능을 갖추고 있습니다.

불안정한 전압에서도 사용할 수 있나요?

네, 이 제품은 능동형 PFC와 넓은 입력 전압 범위(100–240V)를 지원하여 전압 변동에도 작동할 수 있습니다.

전원 공급 장치의 수명은 얼마나 되나요?

일반 사용 조건에서 평균 수명은 약 100,000시간입니다. 0~+40°C 온도와 5~95% 습도에서 사용하세요.

구성품은 무엇인가요?

구성품은 전원 공급 장치, 전원 케이블, 사용 설명서, 고정 나사 4개, 케이블 타이 5개, 케이블 파우치입니다.

전원 공급 장치를 어떻게 청소하나요?

전원 공급 장치를 전원에서 분리하세요. 케이스를 열지 마세요. 압축 공기로 통풍구를 불어내세요. 액체는 사용하지 마세요.

이 제품은 게이밍 PC에 적합한가요?

네, 750W 출력은 단일 그래픽 카드를 사용하는 대부분의 게이밍 구성에 충분합니다. 이 제품은 80 Plus Gold(고효율) 인증을 받았습니다.

보호 기능이 작동하면 어떻게 해야 하나요?

전원 공급 장치를 분리하고 연결 상태와 장치에 단락이 있는지 확인하세요. 문제를 해결한 후 다시 전원을 켤 수 있습니다.

전원 공급 장치의 보증 기간은 어떻게 되나요?

보증 기간은 지역에 따라 일반적으로 3~5년입니다. 영수증을 보관하고 직접 분해하지 마세요.

팬 소음이 있나요?

135mm 팬은 조용하게 작동합니다. 낮은 부하에서는 일정 온도까지 팬이 회전하지 않는 패시브 모드로 작동합니다.

사용 설명서 ZM750-ARX ZALMAN

인체에 치명적인 상해나 사망사고가 발생할 수 있습니다.

▶ 전원 플러그를 꽃은 상태에서 제품의 커버를 임의로 분해할 경우 감전사고나 치명적인 제품 손상이 발생할 수 있으므로 임의로 분해하지 마십시오.
▶ 물기가 있는 손으로 전원 플러그를 만지면 감전될 위험이 있으므로 절대 젖은 손으로 만지지 마십시오.
▶ 제품의 공기 구멍과 냉각 팬에 손가락이나 금속 물체를 넣지 마십시오.

주의

인체에 가벼운 상처나 제품의 성능상 저하가 발생할 수 있습니다.

▶ 너무 차가운 곳이나 주위에 열이 나는 곳에서는 제품 성능 및 수명이 저하될 수 있습니다.
▶ 제품 속으로 물이나 액체가 들어가면 제품에 손상을 줄 수 있으므로 주의하여 주십시오.
▶ 습기가 많은 곳이나 통풍이 잘 되지 않는 곳에서는 제품의 수명이 단축될 수 있습니다.
AC전원이 공급된 상태에서 메인보드에 메인 출력 커넥터를 연결하면 메인보드에 손상을 줄 수 있으므로 유의하십시오.
▶ DC출력 커넥터를 연결할 때 각 커넥터의 알맞은 위치에 연결해야 합니다. 그리고 각각의 커넥터들을 반대 방향(거꾸로)으로 잘못 연결하는 일이 없도록 유의하십시오.
▶본 제품 취급도중 상처 및 사고예방을 위해 장갑을 반드시 착용하여 주십시오.
▶ 설치 오류나 정해진 용도 외의 사용으로 인해 발생하는 문제에 대해 당사는 어떠한 책임도 지지 않습니다.
▶ 제품의 외관 디자인 및 규격은 품질향상을 위해 소비자에게 예고 없이 변경될 수 있습니다.

2. 구성품

1) ZM750-ARX 전기적 / 기구적 사양

AC 입력 범위	전압	100~240VAC±10%			출력 전압	출력 부하 범위			합산 출력
	주파수	50Hz ~ 60Hz±3				I_min	I_max	I_back
AC 입력 전류	100VAC	10-5A			+3.3V 0.1A	A	25A		120W	750W
	240VAC +5V 0.2A						22A
PFC 종류 Active PFC +12V 0.2A							62A 744W
역률 최대 99% - 12V 0.0A							0.3A 36W
돌입 전류 한계(@ Cold Start at 25°C)	100VAC	최대 50A			+5VSB 0.0A		2.5A 12.5W
	240VAC 외	부 온도 조건
효율 최대 94% @ 230VAC, Typical load 동작 온도 0 ~ +40°C
DC 출력 전압안정도	출력전압 안정화 범위			최대부하조건제품 무게	저장 온도		-20 ~ +70°C
	+3.3VDC	±5%	+3.14 ~ +3.47V		외부 습도 조건
	+5VDC ±5%	+4.75 ~ +5.25V 동작 습도			5% ~ 95% RH
	+12VDC	±5%	+11.4 ~ +12.6V		저장 습도		5% ~ 95% RH
	-12VDC	±10%	-10.8 ~ -13.0V		제품 크기		180(D) x 150(W) x 86(H)mm
	+5VSB	±5%	+4.75 ~ +5.25V				2.9kg
DC 출력 리플및 노이즈	출력전압	표순 범위		최대부하조건	보호기능
	+3.3VDC	50mV			과전류 보호(OCP)
	+5VDC 50mV				과전압 보호(OVP)
	+12VDC	120mV			저전압 보호(UVP)
	-12VDC	120mV			단락 회로 보호(SCP)
	+5VSB 50mV				과전력 보호(OPP)
					과열보호 (OTP)

2) ZM850-ARX 전기적 / 기구적 사양

AC 입력 범위	전압	100~240VAC±10%			출력 전압	출력 부하 범위			합산 출력
	수파수	50Hz ~ 60Hz ±3				I_min	I_max	I_peak
AC 입력 전류	100VAC	11-5.5A			+3.3V 0.1A		25A		120W	850W
	240VAC +5V 0.2A						22A
PFC 종류 Active	PFC +12V 0.2A						70A 840W
역률 최대 99% - 12V 0.0A							0.3A 3.6W
돌입 전류 한계(@ Cold Start at 25°C)	100VAC	최대 50A			+5VSB 0.0A		2.5A 12.5W
	240VAC 외부 온도 조건
효율 최대 94% @ 230VAC, Typical load 동작 온도 0 ~ +40°C
DC 출력 전압안정도	출력전압 안정화 범위			최대부하조건품 무게	저장 온도		-20 ~ +70°C
	+3.3VDC	±5%	+3.14 ~ +3.47V		외부 습도 조건
	+5VDC ±5%	+4.75 ~ +5.25V 동작 습도			5% ~ 95% RH
	+12VDC	±5%	+11.4 ~ +12.6V		저장 습도		5% ~ 95% RH
	-12VDC	±10%	-10.8 ~ -13.0V		제품 크기		180(D) x 150(W) x 86(H)mm
	+5VSB	±5%	+4.75 ~ +5.25V				2.95kg
DC 출력 리플및 노이즈	출력전압	표준 범위		최대부하조건	보호기능
	+3.3VDC	50mV			과전류 보호(OCP)
	+5VDC 50mV				과전압 보호(OVP)
	+12VDC	120mV			저전압 보호(UVP)
	-12VDC	120mV			단락 회로 보호(SCP)
	+5VSB 50mV				과전력 보호(OPP)
					과염보호 (OTP)

3. 제품 사양

3) ZM1000-ARX 전기적 / 기구적 사양

AC 입력 범위	전압 100~240VAC ±10%			출력 전압	출력 부하 범위			합산 출력
	주파수 50Hz ~ 60Hz ±3				I_min	I_max	I_back
AC 입력 전류	100VAC	12~6A		+3.3V 0.1	A 25A			120W	1000W
	240VAC +5V 0.2A 22A
PFC 종류 Active PFC +12V 0.2A 83A 996W
역률 최대 99% -12V 0.0A 0.3A 3.6W
돌임 전류 한계(@ Cold Start at 25°C)	100VAC	최대 50A		+5VSB 0.0A 2.5A			12.5W
	240VAC			외부 온도 조건
효율	최대 94% @ 230VAC, Typical load			동작 온도		0 ~ +40°C
DC 출력 전압안정도	출력전압	안정화 범위		최대부하조건	저장 온도		-20 ~ +70°C
	+3.3VDC ±5% +3.14 ~ +3.47V				외부 습도 조건
	+5VDC ±5% +4.75 ~ +5.25V				동작 습도		5% ~ 95% RH
	+12VDC ±5% +11.4 ~ +12.6V				저장 습도		5% ~ 95% RH
	-12VDC ±10% -10.8 ~ -13.0V				제품 크기		180(D) x 150(W) x 86(H)mm
	+5VSB ±5% +4.75 ~ +5.25V				제품 무게		3.05kg
DC 출력 리플및 노이즈	출력전압	표순 범위		최대부하조건	보호기능
	+3.3VDC	50mV			과전류 보호(OCP)
	+5VDC	50mV			과전압 보호(OVP)
	+12VDC 120mV				저전압 보호(UVP)
	-12VDC 120mV				단락 회로 보호(SCP)
	+5VSB	50mV			과전력 보호(OPP)
					과열보호 (OTP)

4) ZM1200-ARX 전기적 / 기구적 사양

AC 입력 범위	전압 115~240VAC ±10%			출력 전압	출력 부하 범위			합산 출력
	주파수 50Hz ~ 60Hz ±3				I_min	I_max	I_best
AC 입력 전류	115VAC	12.6-6A(EU)/V 0.2A 12.9A(North America)		+3.3V 0.1A 25A				120W	1200W
	240VAC +5
PFC 종류 Active PFC +12V 0.2A 100A 1200W
역률 최대 99% - 12V 0.0A 0.3A 3.6W
돌입 전류 한계(@ Cold Start at 25°C)	115VAC	최대 50A		+5VSB 0.0A 2.5A			12.5W
	240VAC			외부 온도 조건
효율	최대 94% @ 230VAC, Typical load			동작 온도		0 ~ +40°C
DC 출력 전압 안정도	출력전압	안정화 범위		최대 부하 조건	저장 온도		-20 ~ +70°C
	+3.3VDC ±5% +3	14 ~ +3.47V			외부 습도 조건
	+5VDC	±5%	+4.75 ~ +5.25V		동작 습도		5% ~ 95% RH
	+12VDC	±5%	+11.4 ~ +12.6V		저장 습도		5% ~ 95% RH
	-12VDC	±10%	-10.8 ~ -13.0V		제품 크기		180(D) x 150(W) x 86(H)mm
	+5VSB	±5%	+4.75 ~ +5.25V		제품 무게		3.1kg
DC 출력 리플 및 노이즈	출력전압	표준 범위		최대 부하 조건	보호기능
	+3.3VDC	50mV			과전류 보호(OCP)
	+5VDC	50mV			과전압 보호(OVP)
	+12VDC 120mV				저전압 보호(UVP)
	-12VDC 120mV				단락 회로 보호(SCP)
	+5VSB	50mV			과전력 보호(OPP)
					과연 보호(OTP)

3. 제품 사양

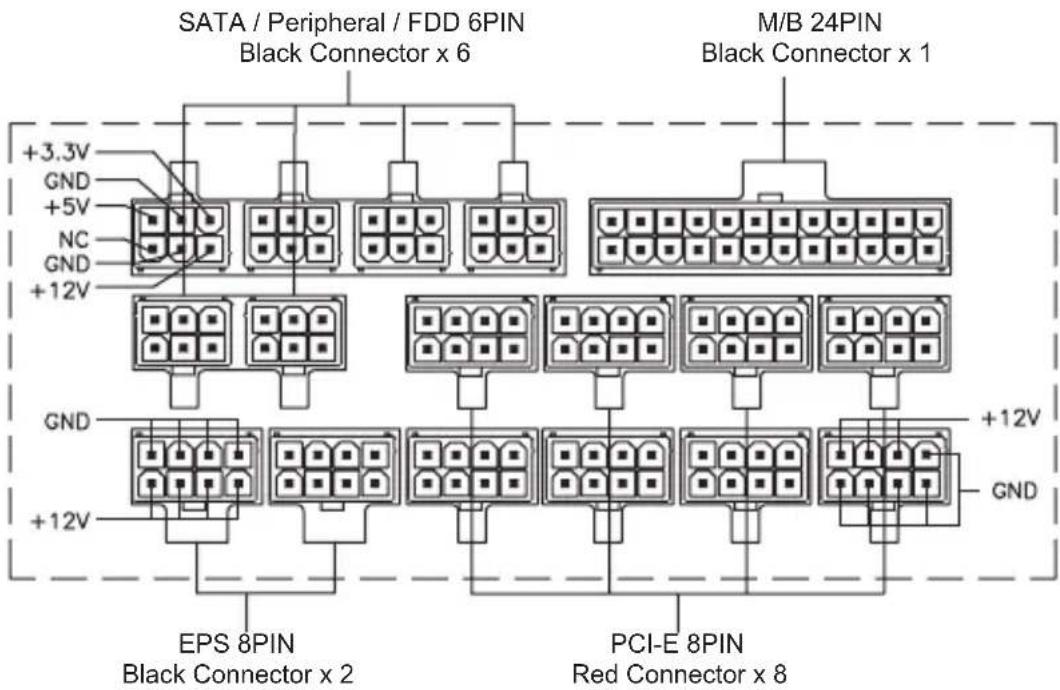

5) ARX-Series 출력 외형도

Connector Model	Main Borad (20+4Pin)	ATX12V (4+4Pin)	EPS12V (8Pin)	PEI-Ex (6+2Pin)	SATA (5Pin)	Peripheral (4Pin)	FDD (4Pin)
ZM750-ARX	1 1 1 4				12 6 1
	600mm 7	00mm 650mm	550mm x 4
ZM850-ARX	1 1 1 6				12 8 1
	600mm 70	0mm 650mm	550mm x 6
ZM1000-ARX	1 1 1 6				12 8 1
	600mm 70	0mm 650mm	550mm x 6
ZM1200-ARX	1 1 1 8				16 8 1
	600mm 70	0mm 650mm		550mm x 4(550mm +150mm) x 2

4.인증

이 기기는 가정용(B급) 전자파적합기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용할 수 있습니다.

기 기 명:컴퓨터용 전원공급 장치 상 호:잘만테크 주식회사
모 델 명:ZM750-ARX,ZM850-ARX ZM1000-ARX,ZM1200-ARX
제조국:중국 제조자:Enhance Electronics Co., Ltd. 제조날짜:별도 표기
인증 번호 : MSIP-REI-ZMT-ZM750-ARX MSIP-REI-ZMT-ZM850-ARX MSIP-REI-ZMT-ZM1000-ARX MSIP-REI-ZMT-ZM1200-ARX

제품 보증서

제품명 모델명
구입일	년 월 일 Serial No.
구입처 구입 금액

이 제품은 일반적인 가정용 PC전원공급장치이며, 산업용 및 특수목적(가상화폐 채굴등)의 용도로 사용해서는 안됩니다.

1.품질 보증기간 : 제품 구입일로부터 7년 (단, 구입영수증이 있을 때)
2.무상 A/S : 품질 보증기간 내에 제품 자체 성능상의 하자 및 불량 발생시
3.유상 A/S : 품질 보증기간 이후에 제품 사용상의 문제 발생시. 단, 아래와 같은 사항에 대해서는 품질 보증기간 이내라도 무상 A/S 처리가 되지 않으며 소비자 부담으로 처리됩니다.

본 사용 설명서에 명시된 설치 전 주의사항 및 유의사항을 지키지 않은 경우
사용자의 고의나 과실 및 부주의로 인하여 변형, 파손/파괴된 경우
사용자의 임의 개조에 의한 변형 및 고장이 발생된 경우
품질 보증 스티커가 제거 또는 훼손 되었을 경우
전재 지변으로 인해 고장이 발생된 경우
비정상적으로 환경이 습한 곳, 먼지와 기타 이물질(별례 등)이 많은 공간에서 사용되어 고장난 경우

4.보증제외: 가상통화(가상화폐)를 채굴하기 위한 목적으로 사용된 경우

과도한 사용으로 전선, 커넥터, PCB 패턴 등이 탄 경우

5.고객지원

1)운영시간:평일 10:00\~16:00(공휴일,토.일요일 휴무)

2)접수방법

①방문 접수: www.zalmansvc.com 접속 및 회원가입 후 서비스신청 접수 -> 접수하신 제품 지참 후 방문
② 택배 접수 : www.zalmansvc.com 접속 및 회원가입 후 서비스신청 접수 -> 성명, 연락처, 증상 기재 후 택배 선불 발송 ※ A/S 의뢰 시 제품 박스가 필요하오니 보관하여 주십시오.

3)접수처

※고객지원센터의 정확한 위치 및 주소를 홈페이지에서 확인 후 방문 또는 택배발송.

6.제품 운송비용

1)무상 A/S의 경우 : 무상 기간 내의 택배 운임비는 1회(선불) 고객 부담을 원칙으로 합니다.
2)유상 A/S 및 보증기간 이후 : 왕복 비용 모두 고객 부담입니다.

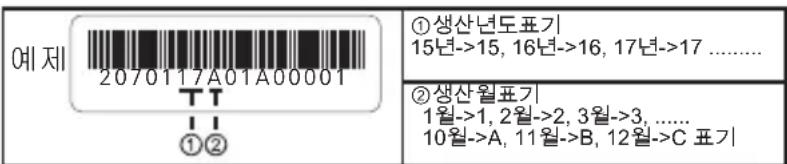

7.제조일자 확인방법
