CC 1800 - 수신기 CREST AUDIO - 무료 사용 설명서

사용 설명서 CC 1800 CREST AUDIO

CHINESE중요 안전 지침 경고: 전기 제품 사용 시 다음 사항을 포함해 기본적인 주의 사항을 항상 따라야 합니다.

3. 모든 경고 사항에 주의해 주십시오.

5. 물기가 있는 근처에서 이 기기를 사용하지 마십시오.

6. 마른 헝겊으로만 청소해 주십시오.

7. 통풍구를 막지 마십시오. 제조업체의 지침에 따라 설치해 주십시오.

8. 라디에이터, 가열기, 난로 또는 열을 발산하는 기타 기기(앰프 포함) 근처에 설치하지 마십시오.

9. 극성 플러그나 접지형 플러그의 안전 용도를 무시하지 마십시오. 극성 플러그는 한쪽 날이 다른 쪽보다 더 넓습니다. 접지형

플러그에는 2개의 날과 1개의 접지 플러그가 있습니다. 넓은 날 또는 1개의 접지 플러그는 안전을 위해 제공됩니다. 제공된 플러그가 사용자의 콘센트에 맞지 않으면 구식 콘센트의 교체에 대해 전기 기술자에게 문의하십시오.

10. 전원 코드 특히, 플러그, 소켓 및 기기에서 나오는 지점이 밟히거나 집히지 않도록 보호하십시오.

11. 제조업체에서 제공하는 부착 장치/액세서리만을 사용하십시오.

12. 제조업체에서 지정하거나 기기와 함께 판매되는 카트, 스탠드, 삼각대, 브래킷 또는 테이블만을 사용하십시오. 카트 사용 시

카트/기기 결합물을 움직일 때 전복으로 인해 부상을 입지 않도록 주의해 주십시오.

13. 번개와 폭풍이 올 때 그리고 장기간 사용하지 않을 때는 이 기기의 플러그를 뽑아 놓으십시오.

14. 자격을 갖춘 서비스 요원에게 모든 서비스를 의뢰하십시오. 전원 공급 코드 또는 플러그가 손상되거나 액체

기 안에 이물질을 떨어뜨리거나 비 또는 습기에 기기를 노출하거나 정상적으로 작동하지 않거나 기기를 떨어뜨린 경우와 같 이 기기가 손상된 경우에는 서비스를 받아야 합니다.

15. 접지 핀을 제거하지 마십시오. 당사의 무료 소책자인 “감전 위험 및 접지”을 우편으로 주문해 주십시오. 전원 공급 코드의 기

기에 표시된 유형의 전원 공급 장치만 연결해 주십시오.

16. 이 제품을 장비 랙에 장착할 경우에는 후면 지지대를 설비해야 합니다.

전기 기기가 비나 물방울에 노출되지 않도록 주의하고 꽃병과 같이 용액이 들어 있는 물체를 기기 위에 놓지 않도록 주의해

19. 본 기기의 ON/OFF 스위치는 양쪽의 주 기기 전원을 차단하지 않습니다. ON/OFF 스위치가

OFF 위치에 있더라도 섀시 내부 에 위험한 전기가 흐를 수 있습니다. 기본 플러그 또는 기기 커플러는 분리 장치로 사용됩니다. 분리 장치는 바로 사용 가능 한 상태로 두어야 합니다.

20. 매우 높은 소음에 노출되면 영구적으로 청각이 손상될 수 있습니다. 소음으로 인한 청각 손상 가능성은 개인별로 매우 다르

지만 장시간 매우 강한 소음에 노출되면 거의 모든 사람들에게 어느 정도의 청각 손상이 발생합니다. 미국 정부의 OSHA(작 업 안전 및 건강 관리국)은 다음과 같이 용인 가능한 소음 노출을 규정하고 있습니다. 일별 지속 시간 소음 수준 dBA, 저속 반응

½ 110 ¼ 이하 115 OSHA에 따르면 용인 가능한 위 제한 수치를 초과하여 노출된 경우 일부 청각이 손상될 수 있습니다. 위에 명시된 제한치를 초과하여 노출되는 경우 영구적인 청각 손상을 예방하려면 이 앰프 시스템 사용 시 귀마개 또는 귀 전체를 덮는 보호구를 착용해야 합니다. 잠 재적으로 위험한 높은 음압에 노출되지 않도록 하려면 이 앰프 시스템과 같이 높은 음압을 생성할 수 있는 장비에 노출되는 모든 사람 이 기기가 작동하는 동안 청각 보호구를 착용하는 것이 좋습니다. 이 지침을 잘 보관해 주십시오! KOREAN1 Save the carton and packing materi- als! Should you ever need to ship the unit, use only the original factory pack- ing. For replacement packaging, call Crest Audio’s Customer Service Department directly.

p. 95사용 전 주의 사항 상자와 포장재는 보관해 두십시오! 장치를 돌려보낼 경우 원래의 포장 그대로 보내주셔야 합니다. 포장재를 바꿀 경우 Crest Audio 고 객 서비스팀에 문의하시기 바랍니

장치를 사용하기 전에 문서에 기재 된 내용을 숙지하십시오.모든 문서 는 향후에 사용할 수 있도록 보관해

올바른 사용을 위해 장치에 기재된 모든 지침을 엄수하시기 바랍니다. 전원 스위치나 회로 차단기의 상태 가 저절로 변할 경우에는 절대로 “ON” 상태에서 장치들을 만지지 마

전원 코드가 닳거나 고장난 경우에 는 장치를 사용하지 마십시오. 전원 공급 코드를 밟거나 그 위에 물 체를 올려 놓지 마십시오.

장치에는 항상 전기 시스템 접지에 연결된 AC 접지선을 사용해야 합니 다. 장치의 일부를 접지하는 기구가 파손되지 않도록 각별한 주의를 기

적절하지 않은 AC 전압에 연결해 발 생하는 손상의 경우 보증 대상에서 제외됩니다. 메인 전압은 장치의 뒷 면에 기재된 전압과 일치해야 합니

hot 단자(적색)는 절대로 접지하지 마십시오. hot 출력(적색)을 접지하 거나 다른 hot 출력(적색)과 연결해

연결하기 전에 메인 전압에서 전원 을 차단하고 장치의 연결을 해제하

최대 출력을 사용하는 장치에 필요 한 수준을 초과하는 신호 레벨을 가 진 입력을 작동하지 마십시오.

앰프 채널의 출력을 다시 다른 채널 의 입력에 연결하지 마십시오. 앰프 출력을 다른 앰프 출력과 병렬 또는 직렬로 연결하지 마십시오. Crest Audio는 라우드 스피커에서 발생하는 손상에 대해 어떠한 책임

앰프의 On/Off 상태에 관계 없이, 앰 프의 입력 또는 출력을 다른 전압 소 스 (배터리, 메인 소스, 전원 공급 장 치 등의 메인 소스)에 연결하지 마십

앰프가 브리지 모노 모드인 상태에 서 앰프 출력을 오실로스코프 또는 다른 테스트 장비에 연결할 경우 앰 프와 테스트 장비 모두 손상을 입을

장치 표면 또는 내부에 물이나 다른 액체가 들어가지 않도록 하고 액체 가 있는 곳에서 장치를 조작하지 마

장치 주변의 정상적인 공기 흐름을 방해할 수 있는 표면이나 장소 (침 대, 러그, 가죽시트, 카펫, 완전히 밀 폐된 랙 등)에서는 장치를 사용하지

매우 지저분하고 연기가 많은 환경 에서 장치를 사용할 경우에는 장치 를 정기적으로 청소해 이물질을 제 거해 주어야 합니다.

스토브, 열 조절 장치, 라디에이터 또는 열 발생 장치 주변에서는 장치 를 사용하지 마십시오.

장치를 오랫동안 사용하지 않을 때 에는 콘센트에서 장치의 전원 코드 를 뽑아 놓아야 합니다.

커버를 제거하지 마십시오! 커버를 제거하면 위험 전압에 노출 될 수 있습니다. 장치 내부에 있는 부품은 모두 사용자가 직접 수리할

다음과 같은 문제가 발생할 경우에 는 반드시 자격을 갖춘 전문가에게 수리를 의뢰해야 합니다. A. 전원 공급 코드 또는 플러그가 손상

B. 장치가 비에 노출된 경우. C. 장치가 정상적으로 작동되지 않거나 성능 상의 뚜렷한 변화가 보일 경우. D. 장치가 떨어져 케이스가 손상된 경

서비스와 관련한 자세한 정보는 가 까운 Crest Audio 서비스 센터, 총 판, 대리점 또는 Crest Audio 본사(전 화: 201.909.8700)에 문의하시거나 www.crestaudio.com에서 확인하실

이메일: [e-mail] 이 기호는 사용자가 이 문서에 자 세히 기재된 중요한 절차를 엄수 해야 함을 나타내는 경보의 의미

이 기호는 사용자에게 장치 내부 에 절연되지 않은 “위험한 전압” 이 있어 감전의 위험이 있음을 알 려주는 경고의 의미입니다.

공식 Crest Audio 기능 및 앰프 관련 각 표시등 또는 컨트롤은 용어로 표시됩니다.

사용자가 실행할 수 있는 특정 행동 또는 선택이 동작으로 표시됩니다.

보기 – 설명서에 있는 다른 섹션을 참조합니다. 현재 항목 또는 관련 문제에 대한 추가 정보

서 확인해야 할 사항. 경보, 표시등 또는 그

Crest Audio CC™ 시리즈 전원 앰프를 구입해 주셔서 감사합니 다. 본 장치는 장기간의 사용에도 안정적이고 완벽한 작동 기능 을 제공하도록 설계되었습니다. Crest Audio의 명성을 이어가 고 있는 Crest CC 시리즈 앰프는 놀라울 정도로 컴팩트한 크기 에 최고의 사운드는 물론 타사 제품과 비교할 수 없는 뛰어난 안 정성을 제공합니다. 이 장치는 첨단 기술을 채택하고 보호 설 계 회로를 대폭 개선함으로써 까다로운 부하 및 전력 조건에서 도 최적의 효율을 구현할 수 있습니다. ACL™(Automatic Clip Limiting) 회로는 2 ohms의 낮은 부하에서도 원활한 작동 상태 를 나타냅니다. 자동 클립 제한 회로는 드라이버를 보호하고 극 도의 과부하 상태에서도 완벽한 사운드를 유지시켜 줍니다

은 효율성을 구현하는 Crest Audio의 설계에는 터널 냉각식 방열 판과 다양한 속도 DC 팬을 사용합니다. 이러한 냉각 방식은 작 동 과정 전반에 걸쳐 발생하는 열을 낮춤으로써 출력 트랜지스 터의 수명을 연장시켜 줍니다. 모델 CC 4000, CC 2800 및 CC 1800 파워 앰프는 Crest Audio의 혁신적인 "전력 밀도(Power Density)" 회로 및 패키지를 사용합니다.

포장을 풀 때 앰프를 점검하십시오. 앰프가 손상된 경우 즉시 제공업체 에 연락하십시오. 이 경우 장치 인수자만이 배송 과정에서 발생한 손상 에 대해 운송업체에 손해 보상을 청구할 수 있습니다. 상자와 모든 포장 재료를 보관해 두십시오. 장치를 Crest Audio 본사, 사무실, 서비스 센터 또는 공급업체로 다시 보낼 경우에는 공장 출하 시 포장 상태 그대로 포 장해 보내야 합니다. 배송 상자를 사용할 수 없는 경우에는 Crest에 문의 해 새 상자를 받으십시오.

CC 시리즈 앰프는 표준 19" 랙에 장착됩니다. 후면 장착 이어는 모바일 이나 투어링 사운드 시스템과 같은 비영구적인 설치 상황에 맞는 추가 지원을 제공합니다. 후면 패널에 연결하는 케이블과 커넥터가 있어 오른 쪽 앵글, 오프셋 스크류 드라이버 또는 육각 키를 사용해 후면 장착 이어 를 레일에 쉽게 고정시킬 수 있습니다.

CC 시리즈 앰프의 전력 요구 사항은 l/8th 출력(일반적인 음악 조건) 및 l/3rd 출력(극도의 음악 조건)으로 지정되어 있습니다. 최대 전류 소비량 등급은 전면 패널 회로 차단기에 의해 제한됩니다. 각 앰프에 필요한 전 류 수치에 대한 자세한 내용은 부록 섹션의 규격을 참조하십시오. 메인 전압이 앰프 뒷면에 기재된 전압과 동일한지 확인합니다. 앰프를 적절하 지 않은 AC 전압에 연결해 발생하는 손상의 경우 보증 대상에서 제외됩 니다. 주문 시 지정한 사항이 없을 경우 Crest 앰프는 다음과 같은 구성으

120VAC / 60 Hz 또는 240VAC / 50 Hz 포장을 바꿀 경우 Crest Audio 고객 서비스팀에 문의하시기 바랍니다.보기 – 서비스 및 지원오디를 연결하기 전에 앰프는 항상 꺼두고 메인 전압에서 분리해 두십시오. 또한 전원이 공급되는 동안에는 감쇠기를 줄이십시오. p. 100p. 5

CC™ 시리즈 앰프는 강제 공기 냉각 시스템을 사용해 작동 온도를 낮고 일 정하게 유지합니다. 공기는 후면 패널에 있는 팬을 통해 앰프에 유입되어 터 널 구성 채널 방열기의 냉각 팬으로 흐른 다음 전면 패널 그릴로 방출됩니 다. 방열판의 온도가 너무 높은 경우 방열판 감지 회로가 특정 채널에서 가 해지는 부하의 연결을 해제해 출력 릴레이를 엽니다. CC 1800에는 일반 방 열판 1개와 팬 1개가 사용되지만 별도의 회로가 들어 있습니다. 앰프 뒷면 에 적절한 급기가 있어야 하며 앰프 전면 주변에 충분한 공간을 확보해 냉각 공기가 배출될 수 있도록 해야 합니다. 앰프에 랙이 장착되어 있는 경우에는 전면 랙의 도어와 커버를 사용해서는 안 됩니다. 공기가 아무런 저항 없이 배출되어야 하기 때문입니다. 뒷면이 닫힌 랙을 사용할 경우에는 후면 랙 패 널에 있는 팬을 통해 랙에 압력을 가해 공기가 충분히 공급되도록 합니다.

메인 전압이 앰프 뒷면에 기재된 전압과 동일한지 확인하십시오. 앰프를 적 절하지 않은 AC 전압에 연결해 발생하는 손상의 경우 보증 대상에서 제외됩 니다. 전압 요구 사항에 대한 자세한 내용은 전원 섹션을 참조하십시오. CC 시리즈 앰프는 출력 릴레이가 닫힌 후 신호 레벨을 점자 높이는 AUTORAMP™ 회로를 사용하지만, 입력에 높은 신호 레벨이 있는 경우 전 원이 공급되는 동안 게인을 낮은 수준으로 제어해 스피커의 손상을 방지해 줍니다. 구입하거나 직접 만든 장치에는 원활한 작동을 위해서는 좋은 품질 의 연결 부품, 입력 케이블, 스피커 케이블은 물론 정밀한 납땜 기술을 사용 해야 합니다. 간헐적으로 발생하는 문제들은 거의 불량 케이블 사용에 원인

전선 규격 차트를 참조해 적절한 규격의 부하 임피던스와 케이블 길이를 선 택합니다. 케이블 저항은 다음과 같은 2가지 방식 (저항으로 인해 직접적으 로 발생하는 전력 손실(I

R 손실)과 앰프에 가해지는 부하 임피던스의 증가 로 인한 전력 손실의 결과, 앰프에 필요한 전력이 감소됨)으로 앰프의 전력 을 저하시킨다는 점을 유념하십시오. 또한 모드 스위치가 원하는 애플리케 이션에 올바르게 설치되어 있는지 확인합니다. 자세한 내용은 스테레오, 병 렬 및 브리지 모노 작동 섹션을 참조하십시오.

입력은 앰프 후면 패널의 3핀 XLR(핀 2+) 또는 6.3 mm 플러그 "Combi" 커 넥터를 사용해 연결합니다. 입력은 적절한 균형이 이루어집니다. 입력 과부 하 지점은 가상 신호 소스의 최대 출력 레벨을 허용할 수 있는 만큼 충분히

모든 모델에는 채널당 2개의 출력(스피커) 연결부가 있습니다. 케이블은 바 나나 플러그, 스페이드 러그 또는 비피복선을 사용해 5-way 바인딩 포스트 에 연결할 수 있습니다. Speakon 커넥터를 사용해 연결하는 것이 좋습니다. 가 열 된 공 기 가 배

제 안 : 뒷 면 이 닫 힌 랙에는 앰프 4개당 하 나 이 상 의 표 준 랙 공 간 개 구 부 가

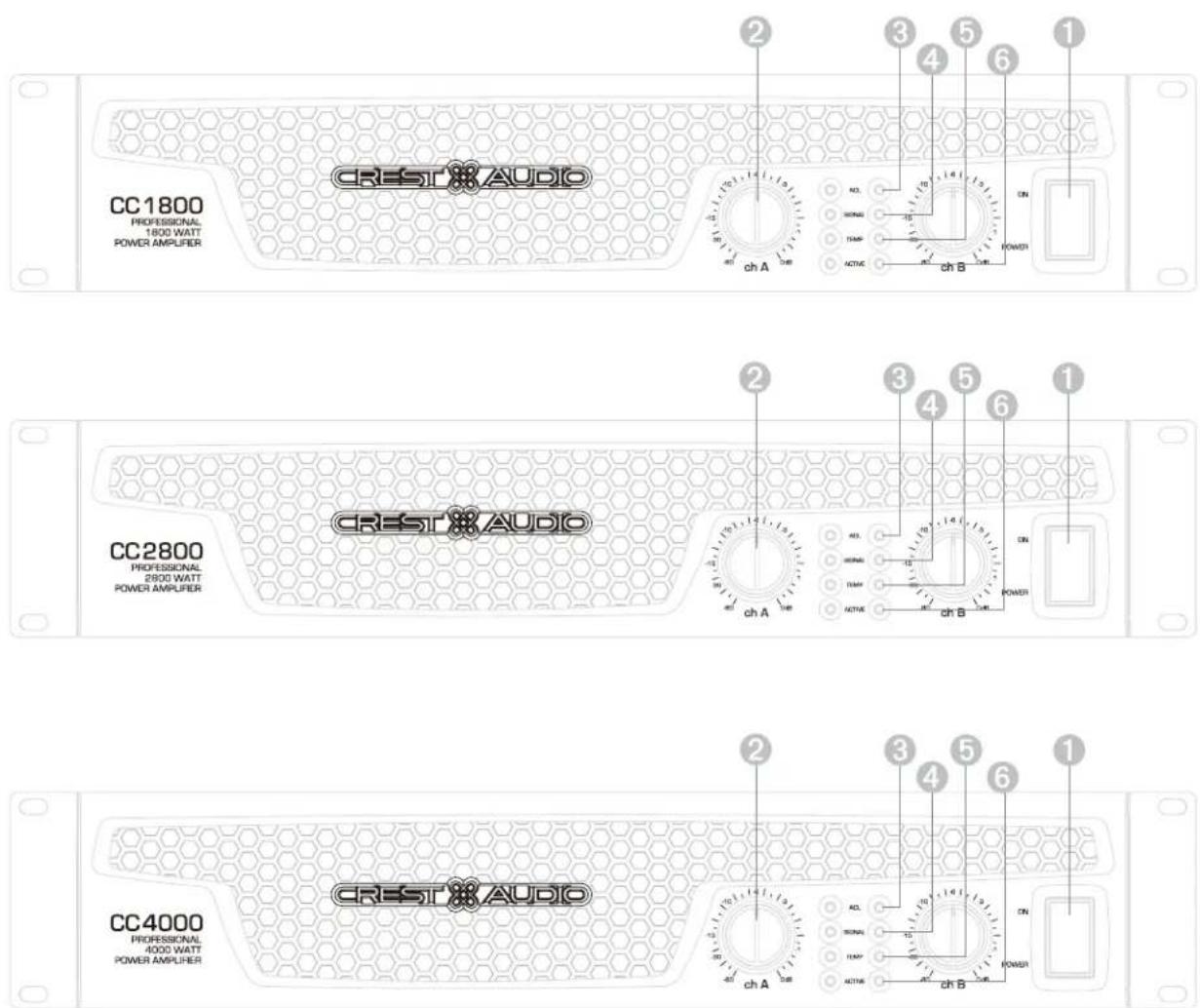

AC 전원 스위치/회로 차단기 CC 시리즈 앰프의 전면 패널에는 AC 스위치와 회로 차단기가 결 합되어 있습니다. 정상적인 사용 과정에서 스위치가 꺼질 경우에 는 스위치를 다시 눌러 ON 상태로 전환하십시오. 스위치가 다시 꺼질 경우에는 앰프를 수리해야 합니다.

감쇠기를 시계 방향으로 완전히 돌려 최적의 시스템 헤드룸을 유 지하도록 하십시오. 전면 패널에 있는 입력 감쇠기 컨트롤(하나 는 채널 A용, 다른 하나는 채널 B용)은 모든 모드에서 각 앰프 채 널의 게인을 조정합니다. 표준 게인 및 입력 민감도 정보에 대한 자세한 내용은 설명서 끝 부분에 있는 규격을 참조하십시오.

C C 시 리 즈 앰 프 에 는 채 널 당 4 개 의 전 면 패 널 L E D 표 시 등 (ACL™(Automatic Clip Limiting), 신호, 온도 및 활성)이 있습니다. 이 러한 LED 표시등은 각 채널의 작동 상태 및 비정상적인 상태에 대한 경고를 표시해 줍니다.

채널의 ACL LED는 클립이 시작될 때 켜집니다. LED 표시등이

간헐적으로 빠르게 깜박이면 채널이 클립 임계값에 도달했음을 의미하며, 밝은 빛이 계속 켜져 있으면 앰프가 클립을 제한하거 나 라우드 스피커에 전해지는 파형이 과도하게 클립되지 않도록 게인을 줄인다는 의미입니다. 자세한 내용은 자동 클립 제한 섹 션을 참조하십시오. 초기 전력이 공급되는 동안에는 ACL LED가 켜져 있으며 AUTORAMP™ 게인 감소 회로가 활성화된다는 의 미입니다. 이는 스피커 릴레이가 닫힐 때 발생하는 갑작스런 신 호 버스트를 방지해 줍니다.

Signal LED 이 LED는 해당 채널이 4V RMS 이상(입력에서 0.1V 이상, 0 dB 감쇠 및 표준 x40 전압 게인)의 출력 신호를 방출할 때 켜집니다. 이 LED는 특정 신호가 도달 중이고 앰프에 의해 증폭 중인지 여 부를 판단할 때 유용하게 사용됩니다.

Temp LED Temp LED가 켜지면 채널의 출력 릴레이가 열리고 과열로 인해 스피커의 연결이 해제됨을 의미합니다. 채널 온도가 낮아져 안 전한 작동 상태로 복귀되면 LED가 꺼지고 채널의 출력 릴레이가 닫히며 스피커가 다시 연결됩니다.

Active LED Active LED가 켜지면 채널의 출력 릴레이가 닫히고 채널을 사용 할 수 있다는 의미입니다. 이 LED는 정상 작동 시 켜지며 채널이 자동 클립 제한 또는 ACL 게인 감소 상태에 있는 경우에도 On 상 태로 유지됩니다. 이러한 기능은 출력 릴레이를 닫힌 상태로 유 지시키는 보호 기능입니다. 활성 LED가 꺼지면 출력 커넥터에 신호가 없다는 의미입니다. 전원은 AC 메인의 한 쪽만 차단합니다. 전원 스위치가 OFF 상태인 경우에도 케이스에 위험한 에너지가 남아 있을 수 있습니다.브리지 모드에서 작동 시 스피커 부하가 각 채널에 동등하게 분산될 수 있도록 2개의 감쇠기가 동일한 위치에 있어야 합니다. 자세한 내용은 브리지 모노 작동 섹션을 참조하십시오. p. 103CC

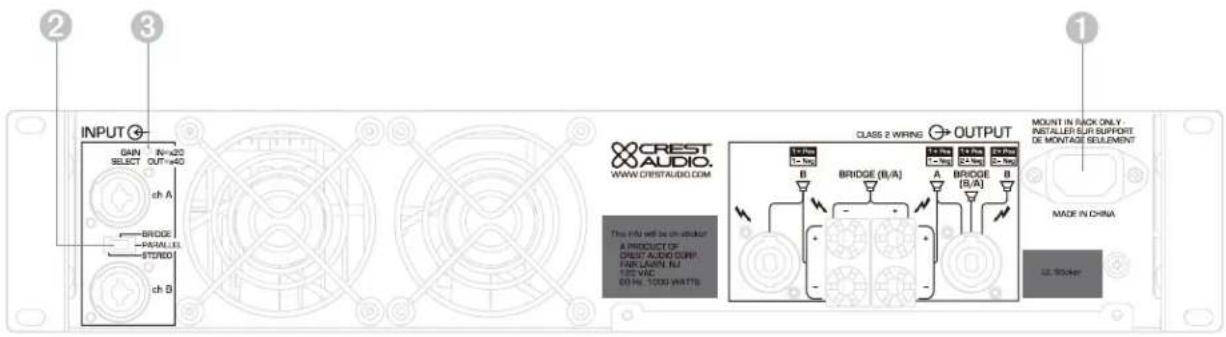

IEC 전원 커넥터 표준 IEC 종단 전원 케이블

Mode Select 스위치 후면 패널의 Mode Select 스위치는 앰프를 스테레오, 병 렬, 또는 브리지 모노 모드에 둘지 여부를 결정합니다. 앰프에 전원이 공급되는 상태에서 Mode Select 스위치 를 작동하지 마십시오. 자세한 내용은 스테레오 및 브리 지 모노 모드 섹션을 참조하십시오.

Gain Select 스위치 후면 패널의 Gain Select 스위치는 앰프에 40 (32 dB)의 전체 게인을 적용할지 20 (26 dB)의 게인을 적용할지 여 부를 결정합니다. 출력 위치로 x40, 입력 위치로 x20을

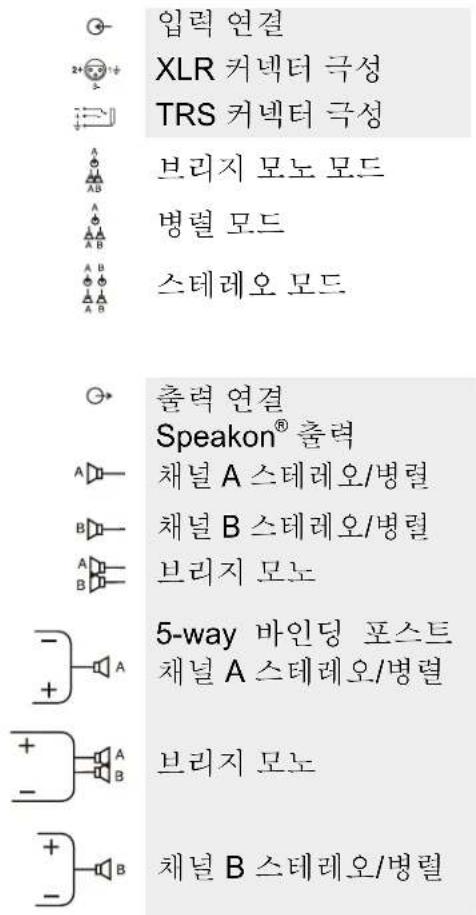

XLR 커넥터 극성 TRS 커넥터 극성

5-way 바인딩 포스트 채널 A 스테레오/병렬 채널 B 스테레오/병렬 채널 A 스테레오/병렬 채널 B 스테레오/병렬

스테레오(이중 채널) 작동 시 앰프를 끄고 모드 선택 스위치를 스테레오로 설정합니다. 이 모드에서 두 채널이 각각 독립적으로 작동하며 해당 입력 감쇠기가 각각의 레벨을 제어합니다. 따라서 채널 A 입력의 신호는 채널 A 출력의 증폭 신호를 생성하고 채널 B 입력 신호는 채널 B 출력의 증폭 신

병렬(이중 채널/단일 입력) 조작 시 앰프를 끄고 모드 스위치를 병렬로 설 정합니다. 이 경우 채널 A 입력 신호에 의해 두 채널이 구동됩니다. 점퍼 선 은 필요가 없습니다. 출력 연결은 스테레오 모드의 경우와 동일한 방식입 니다. 채널A 및 채널 B의 입력 커넥터를 함께 연결해 다른 앰프에 패치할 수 있습니다. 2개의 입력 감쇠기는 활성 상태를 유지함으로써 각 채널을 다른 레벨로 설정할 수 있습니다. 전력을 포함한 다른 성능 규격은 스테레 오 모드의 경우와 동일합니다.

두 앰프 채널은 함께 브리지해 매우 강력한 단일 채널 모노 앰프를 만들 수 있습니다. 브리지 모드에서 작동 시에는 각별한 주의가 필요합니다. 출력 터미널에 치명적인 전압이 존재할 수 있습니다. 앰프를 브리지하려면 앰 프를 끄고 후면 패널 앰프 모드 선택 스위치를 브리지로 설정합니다. 채널 Adml 임력에 신호를 적용하고 스피커를 채널 A 및 B의 “+” 바인딩 포스트 인 hot output에 연결합니다. 또는 채널 A Speakon® 커넥터의 “1+POS” 및 “2+NEG” 핀에 번갈아 연결합니다. 병렬 작동의 경우에는 2개의 입력 커넥터를 함께 연결해 다른 앰프의 입력을 구동합니다. 출력의 한 쪽이 접지 상태인 스테레오 및 병렬 모드와 달리, 브리지 모드에 서는 양 쪽이 hot입니다. 채널 A’의 측면은 입력과 동일한 극성입니다. 브 리지 모드에서의 최소 공칭 부하 임피던스는 4 ohms로, 2 ohms에서 두 채 널을 구동하는 것과 같습니다. 4 ohms 미만의 브리지 부하 구동 시 ACL 회 로가 활성화되어 전력 손실은 물론 열과부하가 발생합니다.

CC 시리즈 앰프는 여러 회로를 통합해 가상 환경에서 회로와 라우드 스피커를 보호합니다.. Crest Audio는 단락 및 열린 회로, 부정합 부하, DC 전압, 과열 등을 방지함으로써 누구나 간편 하게 사용할 수 있는 앰프 제작에 많은 노력을 기울여 왔습니다. 채널이 자동 클립 제한 또는 ACL™ 게인 감소 모드로 이동하면 스피커 부하는 연결이 계속 유지되지만, 클립 비율(clipping percentage) 또는 출력 전력은 곧바로 감소됩니다. 채널이 보호 모드로 이동하는 문제가 발생 할 경우 해당 채널용 Temp LED가 켜집니다. 출력의 DC 전압, 과도한 아음속 주파수(subsonic frequencies) 또는 열과부하로 인해 채널의 출력 릴레이가 문제가 해결되고 앰프의 온도가 정상

올 때까지 스피커 부하의 연결을 끊습니다. 자동 클립 제한(ACL) 채널이 하드, 연속 클립으로 구동될 때마다 스피커가 고전력 연속 방형파에 의해 손상을 입 지 않도록 클립 리미터 회로가 채널 게인을 약간 클립하는 정도로 자동으로 줄여줍니다. 클 립 리미터를 활성화할 수 있는 상황에는 제어할 수 없는 피드백, 진동 또는 부적절한 장비 설정 또는 앰프의 오작동 등이 포함됩니다. 일시적인 정상 프로그램에서는 클립 리미터를 트리거하지 않고 지속적이고 과도한 클립의 경우에 트리거합니다. 제한이 발생하면 ACL LED 불빛이 계속 환하게 켜져 있게 됩니다. IGM™ 임피던스 감지 CC 시리즈 앰프는 어떤 부하에서도 안전하게 작동이 가능한 혁신적인 회로를 사용합니다. 앰프가 출력 단계에 과도한 압력을 가하는 부하를 감지할 경우 IGM(Instantaneous Gain Modulation) 회로가 채널 게인을 안전한 레벨로 조정합니다. 이러한 출력 단계 보호 방식은 다른 앰프에 적용된 기존의 강제 제한 방식보다 훨씬 더 뛰어난 방식입니다. IGM 회로는 정 상적인 사용 시 투명하고 안정적인 사운드를 제공합니다.

내부 팬은 모든 부분이 정상적인 상태를 전제로, 정해진 온도 범위에서 앰프의 원활한 작동 을 유지시켜 줍니다. 채널의 방열기 온도가 75°C에 도달하면 공기 공급에 문제가 발생한 경 우일 수 있으며 이 경우 채널은 부하의 연결을 끊고 냉각될 때까지 방열기가 정지됩니다. 이

시간 동안 채널의 온도 LED가 켜지고 활성 LED가 꺼지며 ACL LED는 계속 켜져 있게 되고

냉각 팬은 고속으로 작동하게 됩니다. CC 1800에는 일반 방열판 1개와 팬 1개가 사용되지 만 별도의 회로가 들어 있습니다.

출력이 단락되면 IGM과 열 회로가 앰프를 자동으로 보호합니다. IGM 회로는 단락을 극도로 가해진 부하 상태로 감지하고 신호를 약화시켜 과전류로부터 채널의 출력 트랜지스터를 보 호합니다. 단락이 지속되면 채널은 부하의 연결을 끊어 열로부터 자신을 보호합니다. DC 전압 보호 앰프 채널이 출력 터미널로 DC 전압이나 아음속 주파수를 감지하면 출력 릴레이가 곧바로 열려 라우드 스피커의 손상을 방지합니다. p. 106p. 11

ON/OFF 보호 전원 공급 시 앰프는 출력을 끊은 상태에서 전원 공급 장치가 충전되고 안정화되는 동안 약 6초 간 보호 모드에 있게 됩니다.. 출력 릴레이가 열려 있는 동안 ACL LED가 켜집니다. 전원을 차단하면 스피커 부하가 즉시 끊어져 사운드가 들리지 않습니다. AUTORAMP™ 신호 제어 CC 시리즈 앰프에 전원이 공급되거나 보호 모드를 끝낼 때마다 AUTORAMP 회로가 활성 화됩니다. 스피커의 연결이 끊어진 동안 AUTORAMP 회로는 신호를 완전히 약화시킵니 다. 출력 레이어가 닫히면 신호가 설정 레벨까지 점차 높아집니다. AUTORAMP 신호 제어 회로는 기존의 인스턴트온(instant-on) 회로에 없는 중요한 장점을 가지고 있습니다.

1. 전원이 공급되는 동안 또는 보호 모드를 끝낼 때 신호가 존재하면 스피커가 오디오 전

력의 심각한 손상으로부터 보호됩니다.

2. 출력 릴레이가 닫힐 때까지 게인이 감소되기 때문에 접속 시 아크가 발생하지 않아 수

모든 라우드 스피커는 전기적, 열적, 물리적 한계를 갖고 있어 이를 파악해 스 피커의 손상을 방지해야 합니다. 과전력, 고주파수 드라이버에 가해진 저주파 수, 심각하게 클립된 파형 및 DC 전압은 원뿔형 압축 드라이버에 치명적입니 다. Crest Audio CC 시리즈 앰프는 DC 전압과 아음속 신호로부터 스피커를 자 동으로 보호합니다. 자세한 내용은 보호 기능 섹션을 참조하십시오. 중/고주 파 스피커, 특히 압축 드라이버는 과전력, 클립된 파형 또는 통과대역 미만의 주파수에 매우 민감합니다. 전자식 크로스오버(electronic crossover)의 저/중 대역 주파수가 앰프와 드라이버에 제대로 연결되어야 하며 실수로 앰프와 드 라이버에 고대역 주파수를 연결하지 않도록 각별히 주의하십시오. 앰프의 클

은 앰프의 최대 피크 출력 전력입니다. 일부 고전력 Crest Audio CC 시 리즈 앰프는 일반 스피커가 안전하게 처리할 수 있는 전력보다 더 많은 전력을 공급할 수 있습니다. 앰프의 피크 전력 용량이 스피커 시스템의 용량을 초과하 지 않도록 하십시오. 스피커가 과도한 전력을 받거나 앰프가 클립되지 않도록 하려면 적절하게 조 정된 외부 리미터 또는 10:1 비율 이상의 컴프레서를 사용해 전원 출력을 조정 하십시오. 활성 전자식 크로스오버의 시스템 중 하나를 각 주파수 대역에 사용 합니다. 클립 리미터는 스피커에 가해지는 연속적인 방향파의 지속 시간을 자 동으로 제한합니다. 단, 앰프는 일시적인 음악 방출을 허용합니다. 일부 스피 커 시스템은 전력 제한 회로가 내장된 프로세서와 함께 패키지로 제공되며 추

이 필요하지 않습니다. 퓨즈 또한 스피커 드라이버의 전력을 제한하는 데 사용됩니다. 하지만 퓨즈는 전압 제한 장치가 아닌 전류 제한 장치로는 완벽하지 않은 솔루션입니다. 가장 약한 연결로 사용되는 퓨즈는 교체 전에 한 번만 제한합니다. 일부 불량 퓨즈 에는 스피커의 동작에 대한 앰프의 제어 기능을 저하시키고 시스템의 사운드 품질을 악화시킬 수 있는 저항이 포함되어 있습니다. 퓨즈를 사용할 경우에는 스피커 제조업체에 문의해 올바른 전류 정격과 필요한 시간 지연을 결정하십

설정된 주파수보다 낮은 주파수를 가진 저주파수 스피커 케이스를 구동하지 마십시오. 감소된 음향 댐핑(damping)으로 인해 중간 정도의 전력에서도 포트 스피커가 적절한 성능을 발휘할 수 없게 됩니다. 스피커 시스템 규격을 참조해

의 주파수 제한 내용을 결정하십시오. 앰프 유지보수 및 사용자 의무 A CC 시리즈 앰프는 정기적인 유지보수가 필요하며 앰프의 수명이 다할 때 까지 앰프 내부를 직접 조정해서는 안 됩니다. CC 시리즈 앰프는 매우 강력하 기 때문에 라우드 스피커와 신체가 매우 위험한 상황에 노출될 수 있습니다. 이 설명서 앞부분에 기재되어 있는 사용 전 주의 사항을 주의 깊게 읽고 앰프 가 올바르게 설치 및 연결되어 있고 제대로 작동하는지 확인하는 책임은 사용 자에게 있습니다. 많은 라우드 스피커가 과전력, 특히 브리지 앰프에서 사용할 수 있는 고전력에 의해 쉽게 손상되거나 고장날 수 있습니다. 스피커 보호 섹 션을 숙지하고 항상 스피커의 연속 및 피크 전력 용량을 점검하십시오.

앰프에 문제가 발생한 경우에는 공인 대리점, 서비스 센터 또는 Crest Audio 공장으로 직접 보내주시기 바랍니다. 서비스를 받으시려면 가까운 Crest Audio 서비스 센터, 총판 대 리점 또는 전 세계에 위치한 Crest Audio 지사에 문의하십시오. Crest Audio 웹 사이트에서도 서비스 관련 정보를 확인하실 수

이메일 [e-mail]

이메일 [e-mail]

Crest Audio Inc. 711 A Street Meridian, MS 39301 USA 설계의 복잡성 및 감전의 위험 때문에 모든 수리 작업은 자격을 갖춘 기술자가 수행해야 합니다. 장치를 공장에 반품할 경우 원래 포장 상자에 넣어 보내셔야 합니다. 포장을 잘 못하면 앰프가 파손될 수 있습니다.포장을 바꿀 경우 Crest Audio 고객 서비스팀에 문의하시기 바랍니다. p. 109p. 14
