| 제품 종류 | 전문 파워 앰프 |
| 브랜드 | Crest Audio |
| 모델 | CC 2800 |
| 출력 전력 (2 x 2Ω) | 1,400W (2Ω, 1kHz, <0.05% THD) 채널당 |
| 출력 전력 (2 x 4Ω) | 965W (4Ω, 1kHz, <0.05% THD) 채널당 |
| 출력 전력 (2 x 8Ω) | 595W (8Ω, 1kHz, <0.05% THD) 채널당 |
| 브리지 출력 (4Ω) | 2,800W (4Ω, 1kHz, <0.1% THD) |
| 최소 부하 임피던스 | 2Ω (스테레오), 4Ω (브리지) |
| 주파수 응답 | 10Hz – 100kHz (+0 / -2dB @ 1W) |
| 총 고조파 왜곡(THD) | <0.1% (2 x 4Ω, 20Hz – 20kHz) |
| 전압 이득 | 선택 가능: x40 (32dB) 또는 x20 (26dB) |
| 입력 감도 (x40) | 1.7V RMS (1kHz, 4Ω, 최대 출력) |
| 입력 | 콤보 XLR / 6.35mm 잭 (밸런스드) |
| 출력 | Speakon (NL4) 및 5핀 터미널 블록 |
| 보호 시스템 | ACL (자동 클립 리미터), IGM (임피던스 센서), 열, DC, 단락, 서브소닉, AUTORAMP |
| 냉각 | 온도에 따라 속도가 변하는 80mm 팬 2개 |
| 전원 | 120V / 230V / 240V AC (선택 가능) |
| 소비 전력 | 1,250W (1/8 전력, 2Ω), 2,905W (1/3 전력, 2Ω) |
| 크기 (H x W x D) | 88.9mm x 482.6mm x 409.6mm (후면 마운트 포함) |
| 순중량 | 18.05kg |
| 구조 | 16게이지 강철 섀시, 몰드 전면 패널 |
자주 묻는 질문 - CC 2800 CREST AUDIO
사용자 질문 CC 2800 CREST AUDIO
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 수신기 무료 PDF 형식! 매뉴얼 찾기 CC 2800 - CREST AUDIO 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. CC 2800 브랜드 CREST AUDIO.
사용 설명서 CC 2800 CREST AUDIO
경고:진기 제품 사용 시 다음 사항을 포함해 기본적인 주의 사항을 항상 따라야 합니다.
- 이 지침을 읽어 주십시오.
- 이 지침을 준수하여 주십시오.
- 모든 경고 사항에 주의해 주십시오.
4.모든 지침을 따라 주십시오. - 물기가 있는 근처에서 이 기기를 사용하지 마십시오.
- 바른 형것으로만 칭소해 주십시오.
- 동풍구를 막지 마십시오. 제조업체의 지침에 따라 실치해 주십시오.
- 라디에이터,가일기,난로 또는 일을 발산하는 기타 기기(앱프 포함) 근치에 설치하지 마십시오.
- 극싱 플러그나 접지형 플러그의 안전 용도를 부시하지 마십시오. 극싱 플러그는 한쪽 날이 다른 쪽보다 더 넓습니다. 접지형 플러그에는 2개의 날과 1개의 접지 플러그가 있습니다. 넓은 날 또는 1개의 접지 플러그는 안전을 위해 제공됩니다. 제공된 플러그가 사용자의 콘센트에 맞지 않으번 구식 콘센트의 교체에 대해 전기 기술자에게 문의하십시오.
- 전원 코드 특히, 플러그, 소켓 및 기기에서 나오는 지진이 밝히거나 집히지 않도록 보호하십시오.
- 제조업체에서 제공하는 부착 장치/액세시리만을 사용하십시오.
- 제조업체에서 지정하거나 기기와 함께 판매되는 카트, 스탠드, 삼각대, 브래킷 또는 테이블만을 사용하십시오. 카트 사용 시 카트/기기 결합물을 움직일 때 전북으로 인해 부상을 입지 않도록 주의해 주십시오.
- 빈게와 폭풍이 올 때 그리고 장기간 사용하지 않을 때는 이 기기의 플러그룹 뽑아 놓으십시오.
- 자격을 갖춘 서비스 요원에게 모든 서비스를 의뢰하십시오. 전원 공급 코드 또는 플리그가 손상되거나 액체를 잃지르거나 기기 안에 이물질을 떨어뜨리거나 비 또는 습기에 기기를 노출하기나 정상적으로 작동하지 않거나 기기를 떨어뜨린 경우와 같이 기기가 손상된 경우에는 서비스를 받아야 합니다.
- 집지 편은 제거하지 마십시오. 당사의 무료 소책자인 “감전 위험 및 집지” 은 우편으로 주문해 주십시오. 전원 공급 코드의 기기에 표시된 유형의 전원 공급 장치만 연결해 주십시오.
16.이 제품을 장비 력에 장착할 경우에는 후면 지지대를 설비해야 합니다. - Note for UK only: If the colors of the wires in the mains lead of this unit do not correspond with the terminals in your plug, proceed as follows: a) The wire that is colored green and yellow must be connected to the terminal that is marked by the letter E, the earth symbol, colored green or colored green and yellow. b) The wire that is colored blue must be connected to the terminal that is marked with the letter N or the color black. c) The wire that is colored brown must be connected to the terminal that is marked with the letter L or the color red.
- 전기 기기가 비나 물방울에 노출되지 않도록 주의하고 잊병과 같이 용액이 들어 있는 물체를 기기 위에 놓지 않도록 주의해 주십시오.
- 본 기기의 ON/OFF 스위치는 양쪽의 주기 전원을 차단하지 않습니다. ON/OFF 스위치가 OFF 위치에 있더라도 새시 내부에 위협한 전기가 흐를 수 있습니다. 기본 플러그 또는 기기 커플러는 분리 장치로 사용됩니다. 분리 장치는 바로 사용 가능 한 상태로 두이야 합니다.
- 매우 높은 소음에 노출되면 영구적으로 청각이 손상될 수 있습니다. 소음으로 인한 청각 손상 가능성은 개인별로 매우 다르지만 장시간 매우 강한 소음에 노출되면 거의 모든 사람들에게 어느 정도의 칭각 손상이 발생합니다. 미국 정부의 OSHA(작업 안전 및 건강 관리국)은 다음과 같이 용인 가능한 소음 노출을 규정하고 있습니다.
일별 지속 시간
소음 수준 dBA, 저속 반응
| 8 90 | |
| 6 92 | |
| 4 95 | |
| 3 97 | |
| 2 100 | |
| 112 102 | |
| 1 105 | |
| 12 110 | |
| 14 이하 | 115 |
OSHA에 따르낸 용인 가능한 위 제한 수치를 초과하여 노출된 경우 일부 청각이 손상될 수 있습니다. 위에 맹시된 제한치를 초과하여 노출되는 경우 영구적인 청각 손상을 예방하려면 이 앱프 시스템 사용 시 귀마개 또는 귀 전체를 덮는 보호구를 착용해야 합니다. 잠제적으로 위험한 높은 음압에 노출되지 않도록 하려면 이 앱프 시스템과 같이 높은 음압을 생성할 수 있는 장비에 노출되는 모든 사람이 기기가 작동하는 동안 청각 보호구를 착용하는 것이 좋습니다.
① 상자와 포장재는 보관해 두십시오! 장치를 돌려보낸 경우 원래의 포장 그대로 보내주서야 합니다.
포장제를 바꿀 경우 Crest Audio 고객 서비스팀에 문의하시기 바랍니다.
② 장치를 사용하기 전에 묻사체가해된 내용을 숙지하십시오. 모든 문서는 향후에 사용할 수 있도록 보관해 두십시오.
③ 올바른 사용을 위해 장치에 기재된 모든 지침을 엄수하시기 바랍니다.
4 전원 스웨치나 회로 채판가위 생매 가 저질로 변할 경우에는 질대로 "ON" 상태에서 장치들을 만지지 마 십시오!
⑤ 전원 코드가 닮거나 고장난 경우에는 장치를 사용하지 마십시오. 전원 공급 코드를 밝거나 그 위에 물체를 올려 놓지 마십시오.
⑥ 장치에는 항상 전기 시스템 접지에 연결된 AC 짐제揀을 사용해야 합니다. 장치의 일부를 집지하는 기구가 파손되지 않도록 각별한 주의를 기울이십시오.
적절하지 않은 AC 전압에 연결해 발생하는 손상의 경우 보증 대상에서 제외됩니다. 데인 전압은 장치의 덧면에 기재된 전압과 일치해야 합니다.
⑧ hot 단자(직색)는 절대로 접지하지 마십시오. hot 출력(직색)을 접지하거나 다른 hot 출력(직색)과 연결해서는 안됩니다.
⑨ 연결하기 전에 메인 전압에서 전원을 차단하고 장체왜 연결을 해제해십시오.
⑩ 최대 출력을 사용하는 장치에 필요한 수준을 초과하는 신호 레벨을 가진 입력을 작동하지 마십시오.
⑪ 앱프 채널의 출력을 다시 다른 채널의 입력에 연결하지 마십시오.
애프 출력을 다른 애프 출력과 병렬 또는 직렬로 연결하지 마십시오.
Crest Audio는 라우드 스피커에서 발생하는 손상에 대해 어떠한 책임도 지지 않습니다.
⑫ 애프의 On/Off 상태에 관계 없이, 애프의 입력 또는 출력을 다른 전압 소스 (배터리, 메인 소스, 전원 공급 장치 등의 메인 소스)에 인길하지 마십시오.
⑬ 애프가 브리지 모노 모드인 상태에서 애프 출력을 오실로스코프 또는 다른 테스트 장비에 연결할 경우 엠프와 테스트 장비 모두 손상을 입을 수 있습니다!
14 장치 표면 또는 내부에 물이나 다른 액체가 들어가지 않도록 하고 액체가 있는 곳에서 장치를 조작하지 마십시오.
⑮ 팬 흡기구나 배기구를 막지 마십시오.
장치 주변의 정상적인 공기 흐름을 방해할 수 있는 표면이나 장소 (첨대, 러그, 가죽시트, 카랫, 완전히 밀폐된 략 등)에서는 장치를 사용하지 마십시오.
⑯ 매우 지저분하고 연기가 많은 환경에서 장체를 사용할 경유에는 장치를 정기적으로 칭소해 이문질을 제거해 주어야 합니다.
⑰ 스토브, 열 조절 장치, 라디에이터 또는 열 발생 장치 주변에서는 장치를 사용하지 마십시오.
18 장치를 오랫동안 사용하지 않을 때에는 콘센트에서 장차위 전원 코드를 뽑아 놓아야 합니다.
서비스 정보
커버를 제거하지 마십시오!
커버를 제거하면 위험 전압에 노출된 수 있습니다. 장치 내부에 있는 부품은 모두 사용자가 직접 수리할 수 없습니다.
다음과 같은 문제가 발생할 경우예는 반드시 자격을 갖춘 전문가에게 수리를 의뢰해야 합니다.
A. 전원 공급 코드 또는 플러그가 손상된 경우.
B.장치가 비에 노출된 경우.
C. 장치가 정상적으로 작동되지 않거나 싱능 상의 뚜렷한 변화가 보일 경우.
D. 장치가 떨어져 케이스가 손상된 경우.
서비스 정보:
서비스와 관련한 사세한 정보는 가까운 Crest Audio 시비스 센터, 홍판, 대리점 또는 Crest Audio 본사(전화: 201.909.8700)에 문의하시거나 www.crestaudio.com에서 확인하실 수 있습니다.
이메일: techserve@crestaudio.com
이 기호는 사용자가 이 문서에 지세히 기재된 중요한 절차를 얻수해야 함을 나타내는 정보의 의미입니다.
이 기호는 사용사에게 장치 내부 에 절연되지 않은 “위험한 진압” 이 있어 감신의 위험이 있음을 알 려주는 경고의 의미입니다.
경고
이 장치의 ON/OFF 스위치는 양쪽 메인 전압을 모두 차단하지 않습니다. 전원 스위치가 OFF 상태인 경우에도 장치 내부에 위험한 에너지가 남아 있을 수 있습니다.
1 설명서 사용 방법 2페이지 소개 3페이지
2 설치 4페이지 포장 풀기 장착 전원 연결 냉각 조건 사용 전 주의 사항 입력 연결 출력 연결
3 기능 개요 6페이지 전면 패널 후면 패널
4 작동 모드 9페이지 스테레오 병렬 브리지 모노
5 보호 기능 10페이지 자동 클립 제한 IGM™ 임피던스 감지 방열 단락 DC 전압 보호 ON/OFF 보호 AUTORAMP™ 신호 제어
6 안전 12페이지 스피커 보호 사용자 의무
7 서비스 및 지원 13페이지 지원 문의처
a 규격 14페이지 b 전선 규격 차
내용
부록

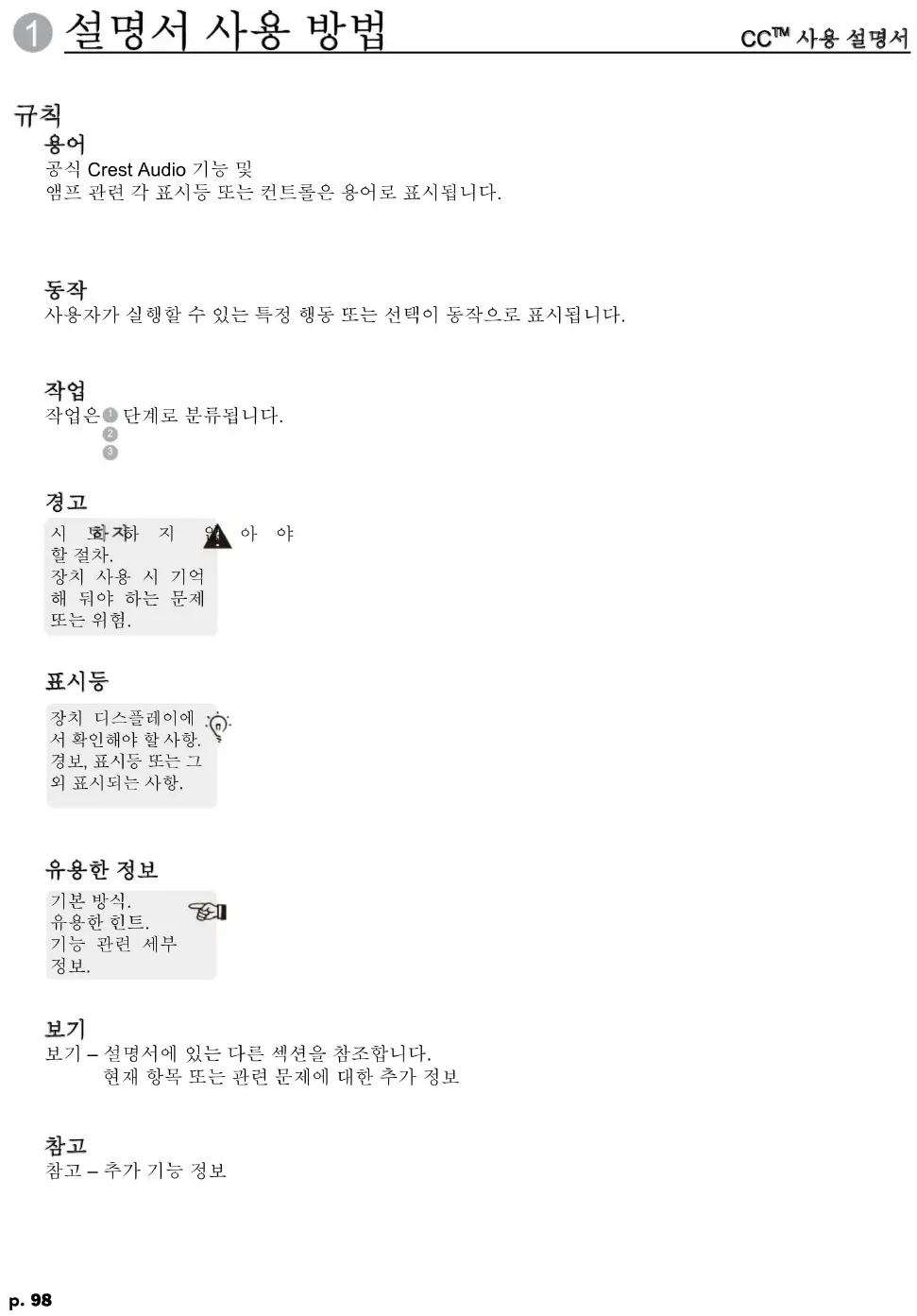

규칙
용어
공식 Crest Audio 기능 및 엠프 관련 가 표시등 또는 컨트롤은 용어로 표시됩니다.
동작
사용자가 실행할 수 있는 특정 행동 또는 선택이 동작으로 표시됩니다.
작업
작업은①단계로 분류됩니다.
경고
시 화자지 않아 야 할 절차. 장치 사용 시 기억 해 뒤야 하는 문제 또는 위험.
표시등
장치 디스플레이에서 확인해야 할 사항. 경보, 표시등 또는 그 외 표시되는 사항.
유용한 정보
기본 방식. 유용한 힌트. 기능 관련 세부 정보.
보기
보기-설병서에 있는 다른 섹션을 참조합니다. 현재 항목 또는 관련 문제에 대한 추가 정보
참고
참고-추가 기능 정보
감사의 말씀
Crest Audio CC™ 시리즈 전원 앱프를 구입해 주서서 감사합니다. 본 장치는 장기간의 사용에도 안징적이고 완벽한 작동 기능을 제공하도록 설계되었습니다. Crest Audio의 명성을 이어가고 있는 Crest CC 시리즈 앱프는 놀라율 정도로 컴팩트한 크기에 최고의 사운드는 물론 타사 제품과 비교할 수 없는 뛰어난 안정성을 제공합니다. 이 장치는 전단 기술을 채택하고 보호 실게 회로를 대폭 개선함으로써 까다로운 부하 및 전력 조건에서도 최적의 효율을 구현할 수 있습니다. ACL™(Automatic Clip Limiting) 회로는 2 ohms의 낮은 부하에서도 원활한 작동 상태를 나타냅니다. 자동 클림 제한 회로는 드라이버를 보호하고 극도의 과부하 상태에서도 완벽한 사운드를 유지시켜 줍니다. 높은 효율성을 구현하는 Crest Audio의 설계에는 터널 냉각식 방열판과 다양한 속도 DC 펜을 사용합니다. 이러한 냉각 방식은 작동 과정 진반에 걸쳐 발생하는 열을 낮춤으로써 출력 트랜지스터의 수명을 연장시켜 줍니다. 모델 CC 4000, CC 2800 및 CC 1800 과위 앱프는 Crest Audio의 혁신적인 "진력 밀도(Power Density)" 회로 및 패키지를 사용합니다.
안전을 위해 주의 사항 세션과 입력, 출력 및 전원 연결 색션에 있는 내용을 숙지하십시오..
포장 풀기
포장을 폴 때 엠프를 점검하십시오. 앤프가 손상된 경우 즉시 제공업체에 연락하십시오. 이 경우 장치 인수자만이 배송 과정에서 발생한 손상에 대해 운송업체에 손해 보상을 정구할 수 있습니다. 상자와 모든 포장 재료를 보관해 두십시오. 장치를 Crest Audio 본사, 사무실, 서비스 센터 또는 공급업체로 다시 보낼 경우에는 공장 출하시 포장 상태 그대로 포장해 보내야 합니다. 배송 상자를 사용할 수 없는 경우에는 Crest에 문의 해 새 상자를 만으십시오.
포장을 바꿀 경우 Crest Audio 고객 서비스팀에 문의하시기 바랍니다. 보기 - 서비스 및 지원
장착
CC 시리즈 엔프는 표준 19" 략에 장착됩니다. 후면 장착 이어는 모바일이나 투어링 사운드 시스템과 같은 비영구적인 설치 상황에 맞는 추가 지원을 제공합니다. 후면 패널에 연결하는 케이블과 커넥터가 있어 오른 쪽 앱글, 오프셋 스크류 드라이비 또는 육각 키를 사용해 후면 장착 이어를 레일에 쉽게 고정시킬 수 있습니다.
전원 연결
CC 시리즈 엠프의 전력 요구 사항은 I/8th 출력(일반적인 음악 조건) 및 I/3rd 출력(극도의 음악 조건)으로 지정되어 있습니다. 최대 전류 소비량 등급은 전면 패널 회로 차단기에 의해 제한됩니다. 각 엠프에 필요한 전류 수치에 대한 자세한 내용은 부록 섹션의 규격을 참조하십시오. 베인 전압이 엠프 뒷면에 기재된 전압과 동일한지 확인합니다. 엠프를 적절하지 않은 AC 전압에 연결해 발생하는 손상의 경우 보증 대상에서 제외됩니다. 주문 시 지정한 사항이 없을 경우 Crest 엠프는 다음과 같은 구성으로 제공됩니다.
옵션 1 북미 120VAC/60 Hz
옵션 2 유럽, 아시아 230VAC / 50 Hz
옵션 4 남미 120VAC / 60 Hz 또는 240VAC / 50 Hz
오디를 연결하기 전에 애프는 항상 끼두고 베인 전압에서 분리해 두십시오. 또한 전원이 공급되는 동안에는 감쇠기를 줄이십시오.
냉각 조건
CC™ 시리즈 엠프는 강제 공기 냉각 시스템을 사용해 작동 온도를 낮고 일정하게 유지합니다. 공기는 후면 패널에 있는 팬을 통해 엠프에 유입되어 터널 구성 체널 방열기의 냉각 팬으로 흐른 다음 전면 패널 그릴로 방출됩니다. 방열판의 온도가 너무 높은 경우 방열판 감지 회로가 특정 채널에서 가해지는 부하의 연결을 해제해 출력 릴레이를 엽니다. CC 1800에는 일반 방열판 1개와 팬 1개가 사용되지만 별도의 회로가 들어 있습니다. 엠프 뒷면에 적절한 급기가 있어야 하며 엠프 전면 주변에 충분한 공간을 확보해 냉각 공기가 배출될 수 있도록 해야 합니다. 엠프에 략이 장착되어 있는 경우에는 전면 략의 도어와 커버를 사용해서는 안 됩니다. 공기가 아무런 지항 없이 배출되어야 하기 때문입니다. 뒷면이 달힌 략을 사용할 경우에는 후면 략 패널에 있는 팬을 통해 략에 압력을 가해 공기가 충분히 공급되도록 합니다.
사용 전 주의 사항
메인 전압이 엠프 뒷면에 기재된 전압과 동일한지 확인하십시오. 애프를 적질하지 않은 AC 전압에 연결해 발생하는 손상의 경우 보증 대상에서 제외됩니다. 전압 요구 사항에 대한 자세한 내용은 전원 색선을 참조하십시오.
CC 시리즈 앱프는 출력 릴레이가 단힌 후 신호 레벨을 점자 높이는 AUTORAMP™ 회로를 사용하지만, 입력에 높은 신호 레벨이 있는 경우 전원이 공급되는 동안 개인을 낮은 수준으로 제어해 스피키의 손상을 방지해 줍니다. 구입하거나 지접 만든 장치에는 원활한 작동을 위해서는 좋은 품질의 연결 부품, 입력 케이블, 스피키 케이블은 물론 정밀한 납댐 기술을 사용해야 합니다. 간혈적으로 발생하는 문제들은 거의 불량 케이블 사용에 원인이 있습니다.
전선 규격 차드를 참조해 적절한 규격의 부하 임피던스와 케이블 길이를 선택합니다. 케이블 저항은 다음과 같은 2가지 방식 (저항으로 인해 직접적으로 발생하는 전력 손실(I²R 손실)과 엠프에 가해지는 부하 임피던스의 증가로 인한 전력 손실의 결과, 엠프에 필요한 전력이 감소됨)으로 엠프의 전력을 저하시킨다는 점을 유넘하십시오. 또한 모드 스위치가 원하는 애플리케이션에 올바르게 설치되어 있는지 확인합니다. 자세한 내용은 스테레오, 병렬 및 뿈리지 모노 작동 색션을 참조하십시오.

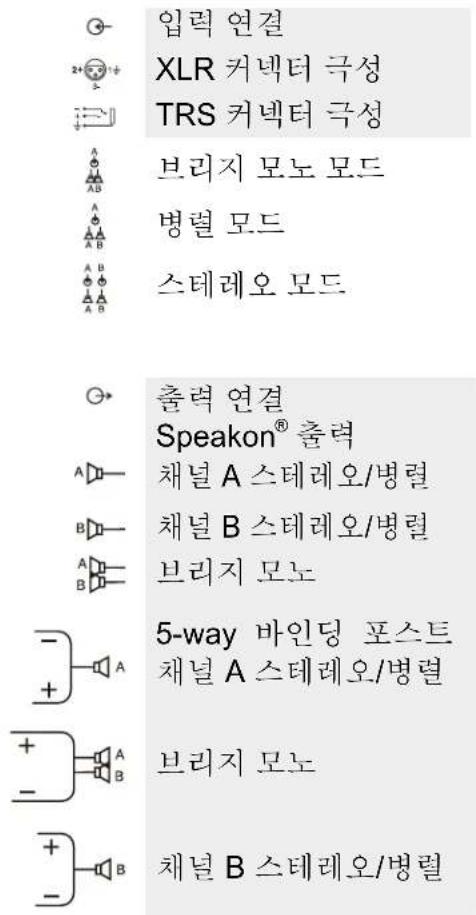

입력 연결

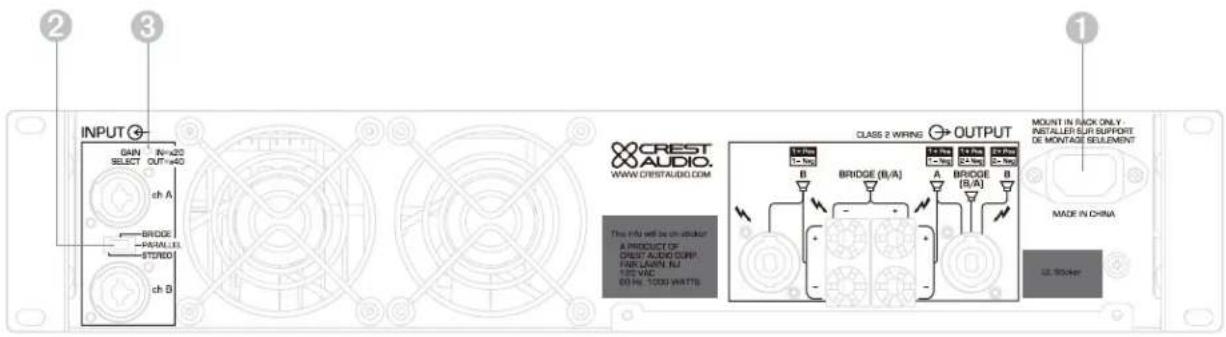

입력은 액프 후면 페널의 3핀 XLR(핀 2+) 또는 6.3 mm 플러그 "Combi" 키 넥터를 사용해 언결합니다. 입력은 적절한 균형이 이루어집니다. 입력 과부 하 지점은 가상 신호 소스의 최대 출력 레벨을 히용할 수 있는 만큼 충분히 높습니다.
출력 연결
모든 모델에는 채널당 2개의 출력(스피커) 연결부가 있습니다. 케이블은 마나나 플러그, 스페이드 러그 또는 비피복선을 사용해 5-way 바인딩 포스트에 연결할 수 있습니다. Speakon 커넥터를 사용해 연결하는 것이 좋습니다.
가 열된 공기가 출될 수 있도록 앱프 전변 및 후변 주변에 충분한 공간이 확보되어 있는지 확인하십시오.
제안일 : 뒷면 야정단 백에는 앱프 4개당 하나나 이상의 표 백 공간 개 구부 히용됩니다.
오니를 연결하기 전 에 애프는 항상 꺼 두고 메인 전압에서 분리해 두십시오 또한 진원이 공급되 는 동안에는 간쇠기 를 줄이십시오..

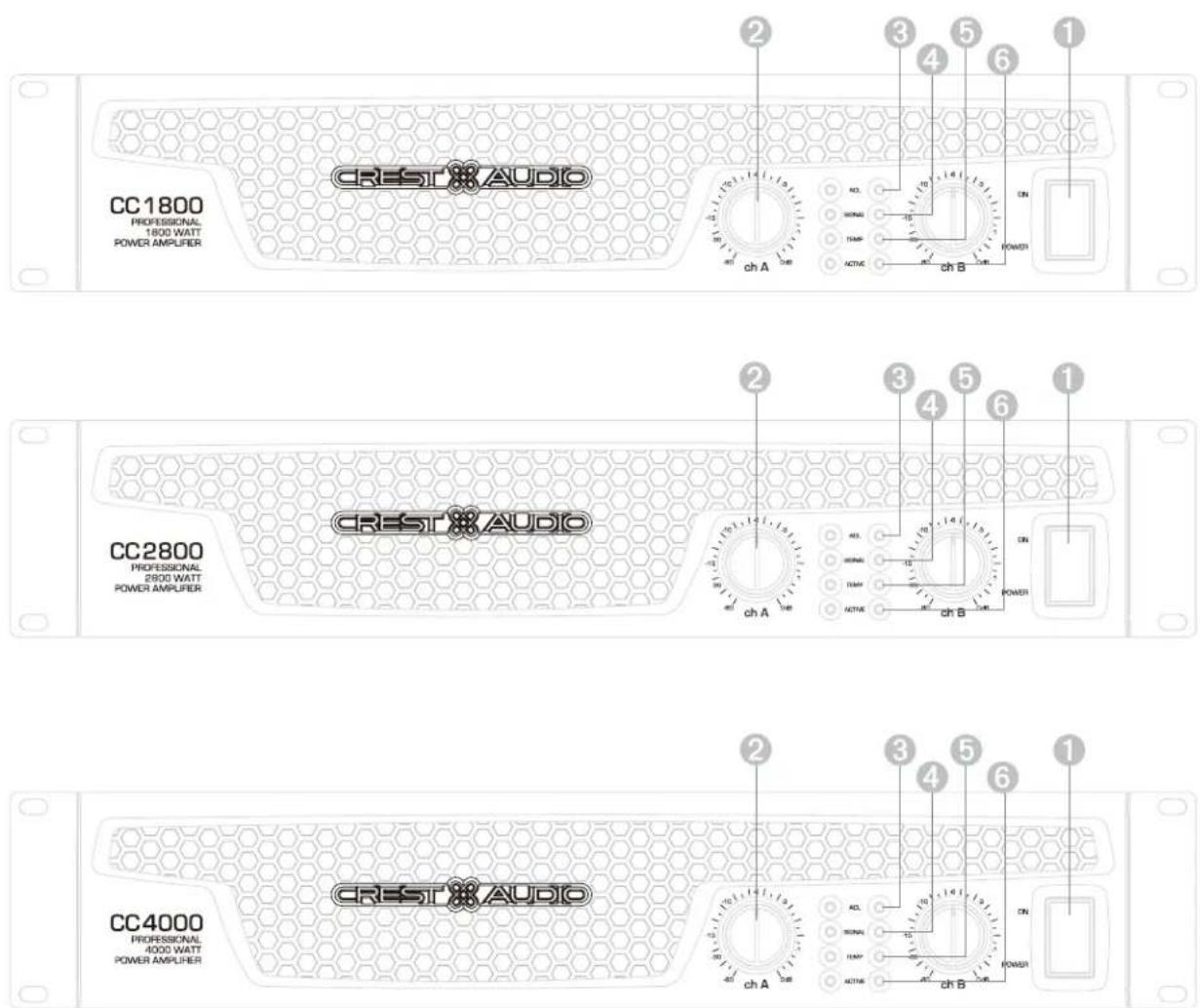

전면 패널
