75300 f4.86.7 II - 렌즈 OLYMPUS - 무료 사용 설명서

제품 유형	하이브리드 카메라용 매크로 렌즈
브랜드	올림푸스
모델	75300 f4.86.7 II (60 mm f/2.8 매크로)
마운트	마이크로 포서드
초점 거리	60 mm (35mm 환산 120mm)
최대 조리개	f/2.8
최소 조리개	f/22
화각	20°
광학 구성	10군 13매
최소 초점 거리	0.19m (19cm)
최대 재생 비율	1:1 (실물 크기)
촬영 범위	0.19m ~ ∞ (무한대)
초점	오토포커스(AF) / 수동(MF) (스위치 포함)
초점 제한 스위치	예, 조정 가능 범위 (1:1 ~ 0.19-0.4m)
재생 비율 눈금	눈금: 1:1, 1:1.3, 1:2, 1:4 (해당 유효 f값 포함)
필터 지름	46mm
후드 마운트	LH-49 (별매)
크기 (지름 × 길이)	∅56 × 82mm
무게	185g (후드 및 캡 제외)
전원	해당 없음 (수동 렌즈)
관리 및 청소	마른 부드러운 천으로 렌즈를 닦으십시오. 용제 사용을 피하십시오. 먼지와 습기로부터 보호하십시오.
안전	렌즈를 통해 태양을 보지 마십시오. 캡 없이 렌즈를 태양광에 노출시키지 마십시오. 태양을 향해 조준하지 마십시오.
예비 부품 및 수리 가능성	후드 LH-49, 전면 및 후면 캡. 올림푸스 공인 서비스 센터 수리.
일반 정보	마이크로 포서드 시스템 전용 매크로 렌즈. 호환되는 올림푸스 및 파나소닉 바디에서 사용 가능.

자주 묻는 질문 - 75300 f4.86.7 II OLYMPUS

1:1 매크로 모드를 활성화하는 방법은?

1:1 재생 비율(실물 크기)을 얻으려면 초점 링을 매크로 한계점(보통 최소 초점 위치 이후)까지 돌리십시오. 초점 제한 스위치를 1:1 위치 또는 가장 가까운 범위로 설정해야 합니다.

이 렌즈의 최소 초점 거리는?

최소 초점 거리는 센서로부터 0.19m(19cm)이며, 1:1 재생 비율을 달성할 수 있습니다.

이 렌즈에 필터를 사용할 수 있습니까?

예, 필터 나사산 지름은 46mm입니다. 여러 필터를 겹쳐 사용하거나 두꺼운 필터를 사용하지 마십시오. 이로 인해 이미지에 비네팅(검은 모서리)이 발생할 수 있습니다.

초점 제한 스위치를 사용하는 방법은?

스위치(도면에 A로 표시)는 오토포커스를 빠르게 하기 위해 초점 범위를 제한합니다. 1:1 위치에서는 초점이 0.19m(매크로 모드)에 고정됩니다. 0.19-0.4m 위치에서는 이 범위로 제한됩니다. 먼 피사체에는 광각(무한대) 위치를 사용하십시오.

이 렌즈의 35mm 환산 초점 거리는?

마이크로 포서드 바디에서는 유효 초점 거리가 2배가 됩니다. 따라서 60mm는 35mm 풀프레임에서 120mm에 해당합니다.

이 렌즈는 플래시와 호환됩니까?

예, 하지만 주의하십시오: 렌즈가 피사체에 매우 가까운 매크로 모드에서는 플래시 빛이 렌즈나 후드에 차단될 수 있습니다. 오프카메라 플래시나 링 라이트를 사용하는 것이 좋습니다.

필수 안전 주의사항은?

렌즈를 통해 태양을 절대 보지 마십시오. 이는 망막 화상을 유발할 수 있습니다. 캡 없이 렌즈를 햇빛에 노출시키지 마십시오: 집중된 빛이 화재를 일으킬 수 있습니다. 장착된 렌즈를 태양 쪽으로 향하지 마십시오.

어떤 종류의 후드가 권장됩니까?

공식 후드는 LH-49이며 별매입니다. 플레어를 줄이고 전면 렌즈를 보호합니다. 역광에서 콘트라스트를 향상시키려면 사용하십시오.

렌즈를 안전하게 청소하는 방법은?

에어 블로어로 먼지를 제거한 후, 부드러운 마이크로파이버 천으로 자국을 닦으십시오. 용제나 연마제를 절대 사용하지 마십시오. 완고한 오염의 경우, 천을 광학 렌즈 클리너로 살짝 적셔 사용하십시오.

오토포커스가 작동하지 않으면 어떻게 해야 합니까?

AF/MF 스위치가 AF에 있는지 확인하십시오. 제한 스위치가 적절한 범위에 있는지 확인하십시오(너무 가까우면 AF가 찾지 못할 수 있습니다). 렌즈와 바디 간의 전기 접점을 청소하십시오. 문제가 지속되면 공인 서비스 센터에 문의하십시오.

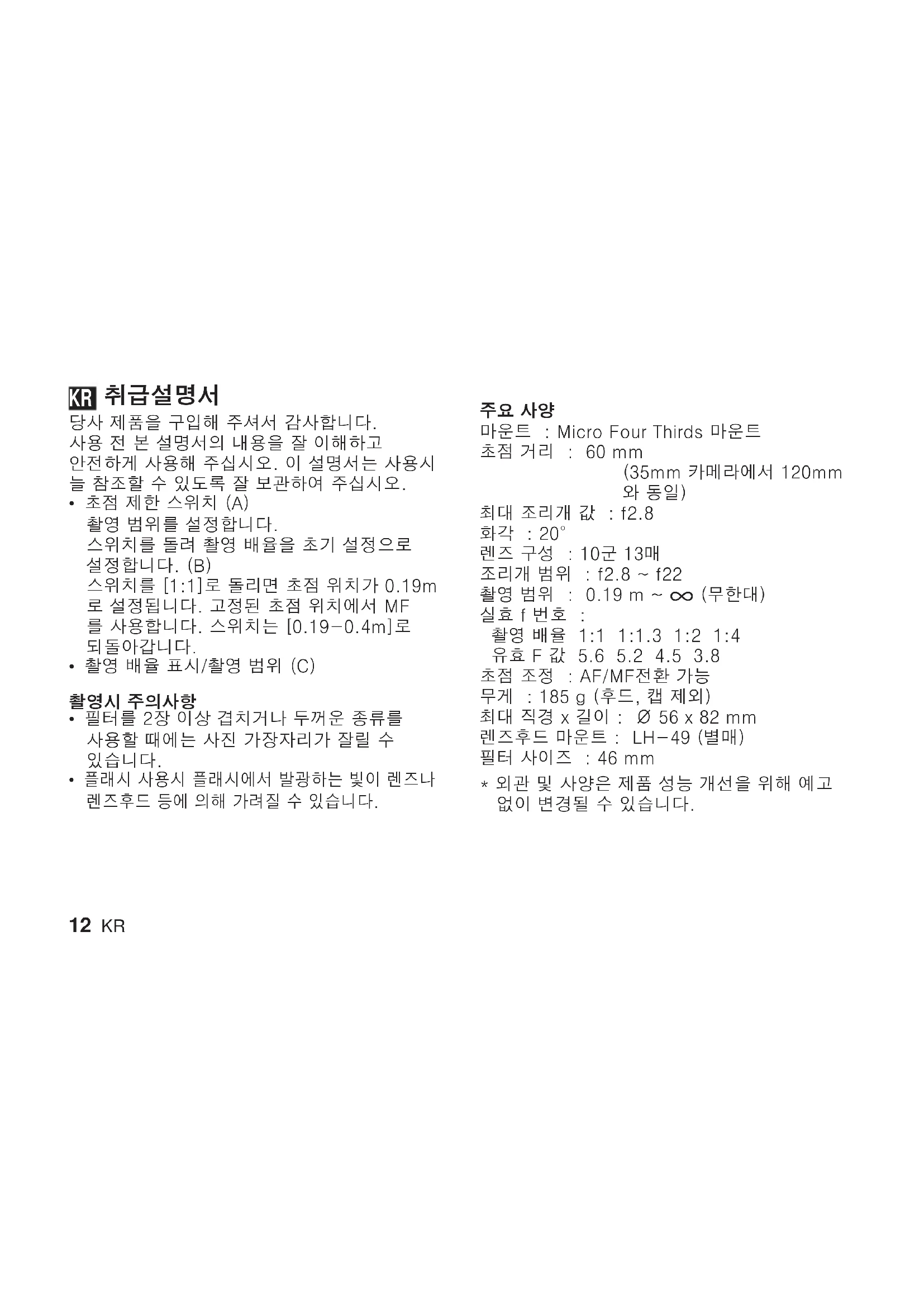

사용 설명서 75300 f4.86.7 II OLYMPUS

당사 제품을 구입해 주셔서 감사합니다.

사용 전 본 설명서의 내용을 잘 이해하고

안전하게 사용해 주십시오. 이 설명서는 사용시 늘 참조할 수 있도록 잘 보관하여 주십시오.

- 초점 제한 스위치 (A)

촬영 범위를 설정합니다.

스위치를 돌려 촬영 배율을 초기 설정으로 설정합니다.(B)

스위치를 [1:1]로 돌리면 초점 위치가 0.19m

로 설정됩니다. 고정된 초점 위치에서 MF 를 사용합니다. 스위치는 [0.19-0.4m]로 되돌아갑니다.

- 촬영 배율 표시/촬영 범위 (C)

촬영시 주의사항

- 필터를 2장 이상 겹치거나 두꺼운 종류를 사용할 때에는 사진 가장자리가 잘릴 수 있습니다.

- 플래시 사용시 플래시에서 발광하는 빛이 렌즈나 렌즈후드 등에 의해 가려질 수 있습니다.

주요 사양

마운트:Micro Four Thirds 마운트

초점 거리:60mm

(35mm 카메라에서 120mm 와 동일)

최대 조리개 값:f2.8

화각 : 20°

렌즈 구성:10군 13매

조리개 범위 : f2.8 \~ f22

촬영 범위:0.19m\~∞(무한대)

실효 f 번호 :

유효 F 값 5.6 5.2 4.5 3.8

초점 조정 : AF/MF전환 가능

무게 : 185 g (후드, 캡 제외)

최대 직경 x 길이: ∅ 56 x 82 mm

렌즈후드 마운트: LH-49(별매)

필터 사이즈:46mm

*외관 및 사양은 제품 성능 개선을 위해 예고 없이 변경될 수 있습니다.

주의 반드시 읽어주십시오.

경고 안전상의 주의

• 렌즈로 태양을 보지 마십시오. 실명 또는 시력 장애를 일으킬 수 있습니다.
• 렌즈 뚜껑을 씨우지 않은 채 방치하지 마십시오. 태양광이 집점을 모아 화재의 원인이 되는 일이 있습니다.
• 카메라에 렌즈를 부착한 상태로 태양을 향하게 하지 마십시오. 태양광이 집점을 모아 고장이나 화재의 원인이 되는 일이 있습니다.

Micro Four Thirds 및 Micro Four Thirds 로고는 OLYMPUS IMAGING Corporation 의 상표 또는 등록 상표입니다.

10F, Olympus Tower A, 114-9, Samsung-dong, Gangnam-gu, Seoul, Korea. 135-090 http://www.olympus.co.kr/ 제품 사용 중에 고장이 발생하였을 경우에는 제품에 첨부된 보증서를 지참하시고 가까운 OLYMPUS A/S센터에 상담하여 주십시오.

경기도 용인시 수지구 동천동 856번지 신나라빌딩 2층 (올림푸스A/S센터) Tel.[phone]
