75300 f4.86.7 II - レンズ OLYMPUS - 無料のユーザーマニュアル

製品タイプ	ミラーレスカメラ用マクロレンズ
ブランド	Olympus
モデル	75300 f4.86.7 II (60 mm f/2.8 マクロ)
マウント	マイクロフォーサーズ
焦点距離	60 mm (35 mm 判換算 120 mm)
開放絞り	f/2.8
最小絞り	f/22
画角	20°
光学構成	10群13枚
最短撮影距離	0.19 m (19 cm)
最大撮影倍率	1:1 (等倍)
撮影範囲	0.19 m ～ ∞ (無限遠)
フォーカス	オートフォーカス (AF) / マニュアル (MF) スイッチ切り替え
フォーカスリミッタースイッチ	あり、調節可能範囲 (1:1 ～ 0.19-0.4 m)
撮影倍率スケール	目盛り: 1:1、1:1.3、1:2、1:4 (対応実効F値表示)
フィルター径	46 mm
フードマウント	LH-49 (別売)
寸法 (直径 × 長さ)	∅56 × 82 mm
質量	185 g (フード・キャップ除く)
電源	不要 (パッシブレンズ)
お手入れ方法	レンズは乾いた柔らかい布で拭いてください。溶剤は避けてください。ほこりや湿気から保護してください。
安全上の注意	レンズを通して太陽を見ないでください。レンズにキャップをせずに太陽にさらさないでください。太陽に向けないでください。
交換部品・修理	フード LH-49、前後キャップ。修理はオリンパス認定サービスセンターで。
一般情報	マイクロフォーサーズシステム専用マクロレンズ。対応するオリンパス、パナソニックの全ボディで使用可能。

よくある質問 - 75300 f4.86.7 II OLYMPUS

等倍マクロモードを有効にするには？

等倍（1:1）の撮影倍率を得るには、フォーカスリングをマクロストップ（通常は最短撮影距離の後）まで回してください。フォーカスリミッタースイッチを1:1または最至近範囲に設定してください。

このレンズの最短撮影距離は？

最短撮影距離はセンサー面から0.19 m（19 cm）で、等倍撮影が可能です。

このレンズにフィルターは使えますか？

はい、フィルター径は46 mmです。複数枚の重ね付けや厚みのあるフィルターはケラレ（画像周辺の黒ずみ）の原因となるため避けてください。

フォーカスリミッタースイッチの使い方は？

スイッチ（図中A）でフォーカス範囲を制限し、オートフォーカスを高速化できます。1:1位置では0.19 mに固定（マクロモード）、0.19-0.4 m位置ではその範囲に制限。遠景撮影時は広範囲（無限遠）を使用してください。

このレンズの35mm判換算焦点距離は？

マイクロフォーサーズボディでは焦点距離が2倍になるため、60 mmは35mm判換算で120 mm相当となります。

このレンズはフラッシュに対応していますか？

はい、ただしマクロ撮影でレンズが被写体に近い場合、フラッシュ光がレンズやフードで遮られることがあります。ワイヤレスフラッシュやリングライトの使用をお勧めします。

重要な安全上の注意は？

レンズを通して太陽を絶対に見ないでください。網膜を焼く恐れがあります。キャップを外した状態でレンズを太陽にさらさないでください。集光した光が火災の原因になります。レンズを装着したまま太陽に向けないでください。

推奨されるフードの種類は？

純正フードはLH-49（別売）です。不要な反射を低減し、前玉を保護します。逆光時のコントラスト向上にご使用ください。

レンズを安全に清掃するには？

まずブロアーでほこりを除去し、その後柔らかいマイクロファイバークロスで拭いてください。溶剤や研磨剤は絶対に使用しないでください。頑固な汚れにはクロスをレンズクリーナーで軽く湿らせて使用してください。

オートフォーカスが作動しない場合の対処法は？

AF/MFスイッチがAFになっているか確認してください。フォーカスリミッターが適切な範囲にあるか確認（至近すぎるとAFが迷う可能性あり）。レンズとボディの電気接点を清掃してください。問題が解決しない場合は、認定サービスセンターにご連絡ください。

使用説明書 75300 f4.86.7 II OLYMPUS

このたびは当社製品をお買い上げいただきありがとうございます。

ご使用前に本説明書の内容をよくご理解の上、安全に正しくご使用ください。この説明書はご使用の際にいつでも見られるように大切に保管してください。

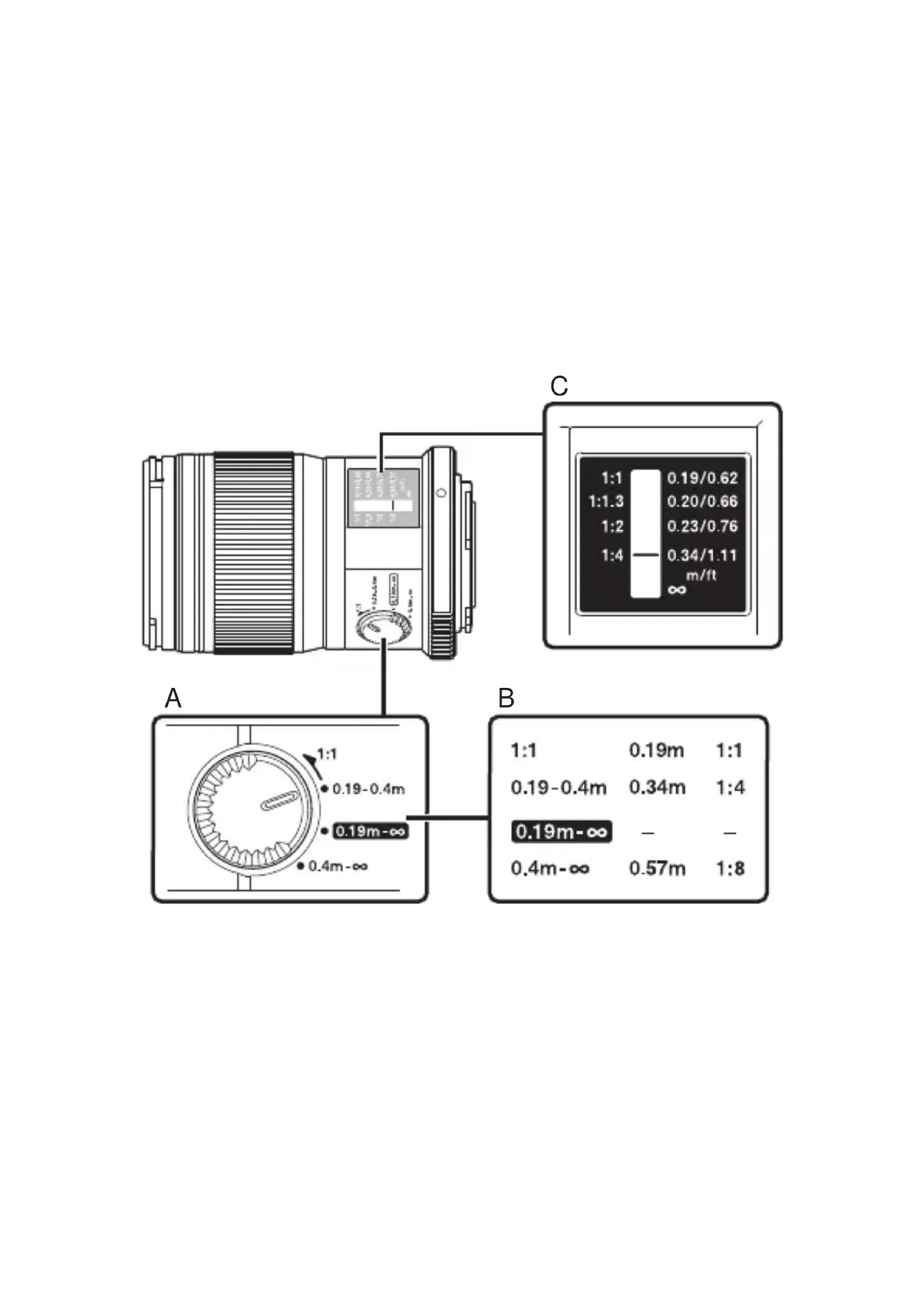

- フォーカスリミットスイッチ (A)

撮影距離範囲を設定します。

スイッチを合わせると初期設定の撮影倍率にセットされます。（B）

スイッチを[1:1]に回すとピント位置が0.19 m

にセットされます。MFではピント位置を固定して撮影できます。スイッチは [0.19-0.4 m] に戻ります。

- 摄影倍率表示/撮影距離（C）

撮影時の注意

• フィルターを2枚以上重ねたり、厚みがある種類を使用したときには、画面にケラレが発生することがあります。
• フラッシュ使用時、レンズやフードなどによってラッシュ光がケラレる場合があります。

主な仕様

マウント : マイクロフォーサーズマウント

焦点距離 : 60 mm

(35 mm フィルム換算 120 mm)

最大口径比 : F2.8

画角 : 20^

レンズ構成 : 10 群 13 枚

絞り制御 : F2.8 \~ 22

撮影距離 : 0.19 m \~ ∞ (無限遠)

実効FNo : 撮影倍率 1:1 1:1.3 1:2 1:4 実効FNo 5.6 5.2 4.5 3.8

ピント調整方式：AF/MF 切り換え

質量 : 185 g(フード/キャップをのぞく)

大きさ（最大径×長さ）：φ56 × 82 mm

レンズフード取り付け： LH-49（別売）

フィルター取り付けネジ径：46 mm

※外観・仕様は改善のため予告なく変更することがありますので、ご了承ください。

ご注意 必ずお読みください

警告 安全上のご注意

• レンズで太陽を見ないでください。失明や視力障害を起こすことがあります。
• レンズキャップを付けずに放置しないでください。太陽光が焦点を結んで故障や火災の原因になることがあります。
• カメラに取り付けた状態でレンズを太陽に向けないでください。太陽光が焦点を結んで故障や火災の原因になることがあります。

Micro Four Thirds 及び Micro Four Thirds ロゴマークはオリンパスイメージング（株）の商標または登録商標です。

• ホームページ http://www.olympus.co.jp/
• 電話でのご相談窓口 カスタマーサポートセンター

0120-084215

携帯電話・PHS からは

TEL:[phone]

FAX:[phone]

• オンライン修理受付のご案内 インターネットを利用して修理のお申し込みや修理の状況をご確認いただけます。上記ホームページから「お客様サポート」のページをご参照ください。
• ピックアップサービス（引取修理）のご案内弊社指定の運送業者が、梱包資材を持ってお客様ご指定の日時にご自宅へ伺います。 オリンパス修理ピックアップ窓口

フリーダ イャル

0120-971995
