Өнім түрі	Еркін тұрған пеш
Бренд	Hotpoint Ariston
Модель	7HPC 640T (AN) R/HA
Жалпы ені	60 см (23.6 дюйм)
Жалпы тереңдігі	60 см (23.6 дюйм)
Жалпы биіктігі	85-90 см (33.5-35.4 дюйм) реттелетін
Салмағы	Шамамен 55 кг (121 фунт)
Қуат көзі	230 В ~ 50 Гц, 16 А (электр пеші/газ үсті)
Энергия көзі	Газ үсті электр пешімен
Пісіру аймақтарының саны	4 газ оттығы
Пеш түрі	Электрлік көп функциялы пеш
Пеш сыйымдылығы	71 Л (пайдалануға жарамды)
Гриль функциясы	Иә, электр гриль
Өзін-өзі тазалау	Каталитикалық төсемдер (артқы қабырға)
Қауіпсіздік ерекшеліктері	Үстелдегі жалын сөндіру құрылғысы, бала құлпы, салқындату желдеткіші
Үстел материалы	Тот баспайтын болат
Пеш есігінің түрі	Жойылатын, екі қабатты шыны
Сақтау жәшігі	Иә, пештің астында
Қосалқы бөлшектердің қолжетімділігі	Hotpoint Ariston қызмет көрсету желісінен қолжетімді

Жиі қойылатын сұрақтар - 7HPC 640T (AN) R/HA Hotpoint Ariston

Үстел қандай газ түрін пайдаланады?

Үстел табиғи газ (G20) үшін жасалған, бірақ құрылғымен бірге берілетін конверсиялық форсункаларды пайдаланып СГС (G30/G31) түрлендіруге болады. Арнайы қысым параметрлері үшін нұсқаулықты қараңыз.

Тазалау үшін пеш есігін қалай алып тастауға болады?

Есікті толық ашыңыз, екі бүйірлік тұтқаны көтеріңіз, содан кейін есікті тоқтағанша ақырын жабыңыз. Есікті жоғары көтеріп, сыртқа тартыңыз. Қайта бекіту үшін қадамдарды кері орындаңыз. Алып тастамас бұрын есік салқын екеніне көз жеткізіңіз.

Неліктен менің пешім біркелкі қызбайды?

Пештің реттелетін аяқтарды пайдаланып деңгейлі екенін тексеріңіз. Сөрелерді шамадан тыс толтырмаңыз және пісіру кезінде тағамды жартылай айналдырыңыз. Мәселе сақталса, жылуды жақсырақ тарату үшін желдеткішпен функциясын пайдаланыңыз.

Пеш шамның шамын қалай ауыстыруға болады?

Пешті электр желісінен ажыратыңыз. Шамның үстіндегі шыны қақпақты сағат тіліне қарсы бұрап алыңыз. Жоғары температуралық шаммен (300°C, 25W) ауыстырыңыз және қайта жинаңыз.

Газ оттығы тұтанбаса не істеу керек?

Алдымен, кез келген қоқыстарды кетіру үшін оттық қақпағы мен тәжін тазалаңыз. Газ беріліп тұрғанына көз жеткізіңіз. Егер әлі жұмыс істемесе, тұтатқышты немесе электродты зақымдануға тексеріңіз. Қажет болса, білікті маманға хабарласыңыз.

Бала құлпын қалай белсендіруге болады?

Бала құлпы түймесін (әдетте кілт белгісімен белгіленген) дисплейде белгі пайда болғанша 3 секунд басып тұрыңыз. Өшіру үшін сол әрекетті қайталаңыз.

Пеш пен грильді бір уақытта қолдануға бола ма?

Иә, сіз негізгі пешті және грильді бір уақытта пайдалана аласыз, бірақ жалпы қуат тұтынуы жоғары болуы мүмкін. Тізбекті шамадан тыс жүктемеу үшін екеуін де максималды режимде қолданбаңыз.

Пештің максималды температурасы қандай?

Пеш статикалық режимде 250°C (482°F) максималды температураға жете алады. Желдеткішпен режим әдетте 230°C (446°F) дейін жетеді.

СГС үшін газ беруді қалай реттеуге болады?

Табиғи газдан СГС-ке өту үшін үстіндегі барлық форсункаларды ауыстырып, минималды ағын бұрандаларын реттеңіз. Берілген конверсиялық жинақты пайдаланыңыз. Қауіпсіздік үшін реттеуді кәсіби маманға жасатыңыз.

Неліктен пеш есігін жабу қиын?

Есік топсаларының майланған және тураланғанын тексеріңіз. Топса саңылауларынан кір немесе қалдықтарды тазалаңыз. Мәселе сақталса, топсаларды ауыстыру қажет болуы мүмкін. Көмек үшін Hotpoint Ariston қызметіне хабарласыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ 7HPC 640T (AN) R/HA Hotpoint Ariston

Пайдалану нускаулығы,1

Ескертулер,3

Көмек,4

Курылғы сипаттамасы,6

Орнату,20

Косу және пайдалану,24

Сактандырулар мен кецестер,24

Жәндеу және күтім,25

Акаулыктарды жою,25

GB

English

ЕСКЕРТУ: Кұрылғы мен оның қол жететін бөліктері жұмыс кезінде қызуы мүмкін.Қыздыру элементтеріне тимеуге назар аударыңыз.8-ге толмаған балаларға үздіксіз бақылау болмаса, құрылғыдан аулақ ұстау керек.Бұл құрылғыны қауіпсіз түрде қолдану бойынша кеңес не нұсқау берілген және ықтимал қауіп-қатерлерді түсінетін жағдайда, оны 8-ге толған балалар мен дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдар қолдана алады. Балаларға құрылғымен ойнауға болмайды. Балаларға бақылаусыз құрылғыны тазалауға және оған қызмет көрсетуге болмайды.

ЕСКЕРТУ: Плитада майға тамақ пісірген кезде бақылап тұрмау қауіпті болуы және өрт шығуға әкелуі мүмкін.Өртті ЕШҚАШАН сумен өшіруші болмаңыз, оның орнына құрылғыны өшіріп, жалынды жабыңыз, мысалы қақпакпен немесе өртенбейтін матамен.

ЕСКЕРТУ: Өрт қаупі бар: пісіру беттерінде заттарды сақтамаңыз.

Автоматты түрде тазарту кезінде құрылғының беті ыстық болатындықтан балаларды одан алыс жерде ұстаңыз.

Металл заттарды (пышақтар, қасықтар, таба қақпақтары, т.б.) конфоркаға қоймаңыз, себебі олар қызып кетуі мүмкін.

Құрылғы сыртқы таймермен немесе бөлек қашықтан басқару жүйесімен басқарылуға арналмаған.

АБАЙ БОЛЫНЫЗ: сәйкес келмейтін конфоркалардың қорғану құралдарын пайдалану жазатайым оқғаларға себеп болуы мүмкін.

GB

Assistance

Communicating:

• туындаған проблема түрі.
• курылғының моделі (Мод.).
• сериялық нөмірі (С/н).

Бул акпарат құрылғыда орнатылған деректеме кестесінде немесе орамадан табылуы мүмкін.

GB

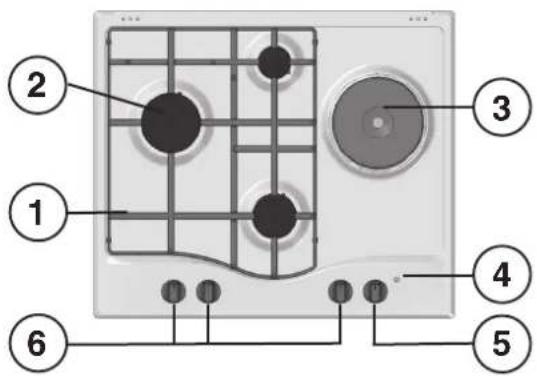

1. БІДЫСТАРГА арналған тіреуіш тор
2. ГАЗ ОТТЫКТАРЫ
3. ЭЛЕКТР КОНФОРКА*
4. Электр КОНФОРКАНЫЙ ИНДИКАТОР ШАМЫ*
5. ГАЗ ОТТЫКТАРЫ баскару туткалары
6. ЭЛЕКТР КОНФОРКАЛАРДЫН* баскару түткалары
7. ГАЗ ОТТЫКТАРЫНЫН түтату күралы

8. КАУІПСІЗДІК КУРЫЛГЫЛАРЫ

9. ЭЛЕКТР КОНФОРКАЛАР* өртүрлі диаметрге ie болуы және өртүрлі куат деңгейлерінде жұмыс істеуі мүмкін. Осы куат деңгейлері "қалыпы" немесе "жылдам" болуы мүмкін ("жылдам" деңгейді басқаларынан конфорканың ортасындағы қызыл деңгелекпен айыруға болады).

10. ЭЛЕКТР КОНФОРКАНЫН ИНДИКАТОР ШАМЫ* тандау түткасы "өшірулі" позициядан бұрылған кезде жанады.
    • ГАЗ ОТТЫКТАРЫ өлшемі мен куатына қарай әртурлі болады. Тамақ пісіру үшін тиісті оттықты ыдыстың диаметріне қарай тандаңыз.
    • ГАЗ ОТТЫКТАРЫ мен ЭЛЕКТР КОНФОРКАЛАРДЫН* баскару туткалары жалынның өлшемін реттейді немесе куатты реттейді.
    • ГАЗ ОТТЫФЫНЫН ТУТАТУ КУРАЛЫ белгілі бір оттыкты автоматты турде жандыруға мүмкіндік береді.
11. КАУІПСІЗДІК КУРЫЛГЫСЫ жалын байқаусыз өшірілсе, газ ағынын токтатады.
    * Тек кейбір модельдерде болады.

! Жана құрылғыны іске қоспас бұрын нұсқаулық қітапшасын мұқият оқып шығыңыз. Мұнда құрылғыны қауіпсіз қолдану, орнату және оны күту туралы маңызды ақпараттар қамтылған.
! Келешекте аныктама ретінде карау ушін пайдалану нускаулығын сақтап койыныз. Оны кұрылғының кез келген жаңа иесіне беріңіз.

Орналастыру

! Орау материалдарын балалардың қолы жетпейтін жерде сақтаңыз. Тыныс тарылу немесе түншығып қалу қаупін тұғызуы мүмкін ("Сақтандырулар мен кеңестер" бөлімін қараңыз).

! Kıрылғыны нусқауларға сәйкес арнайы біліктілігі бар маман орнатуға тиіс. Кұрылғы дұрыс орнатылмаған жағдайда, адамдар мен жануарлар өміріне қауіп тендіруу немесе мүлікті зақымдауы мүмкін.
! Бул курылғы ағымдағы үлтық ережелерге сәйкес турақты желдетілген бөлмелерде ғана орнатылуы және пайдаланылуы тиіс. Келесі талаптар сақталуы тиіс:
- Белме кез келген түтіндерді айдан шығарып жіберетін ауаны тартыл алу жүйесімен жабдықталуы тиіс. Ол құрылғы қосылған кезде автоматты түрде қосылатын электр желдеткіштен немесе қалқадан тұруы мүмкін.

Мурша кубырында немесе айыр тутіндікте. (тек тағам дайындау кұрылғылары үшін)

Тікелей далана

- Жану процесі қалыпы түрде өтуі үшін ауа керек болғандықтан бөлмеде тиісті ауа айналымы болуы керек. Ауаның ағымы орнатылған куаттың әр кВт бірлігіне 2 мі/саг мәнінен аз болмауы тиіс.

Ауа айналымы жүйесіне, ішкі диаметрі кем дегенде 100 см² болатын түтік арқылы ауаны тікелей даладан алуына болады; тесігі кез келген бөгетпен бітеліп қалуға бейім болмауы тиіс.

Сондай-ак, жүйе жануға қажетті ауаны жанама жолмен қамтамасыз ете алады, ягни жоғарыда сипатталған ауа айналымы түтіктерімен жабдықталған жапсарлас бөлмелерден. Дегенмен, бүл бөлмелер ортақ бөлме, жататын бөлме немесе өрт қаупі бар бөлмелер болмауы тиіс.

- Сығылған газ ауадан ауыр болғандықтан өденге түседі. Сондықтан, сығылған газ баллондары тұратын бөлмелер газдың шығуы жағдайында, ол бөлмеден шығып кетуі үшін вентиляциялық тесіктермен жабдықталуы тиіс. Сол себепті, сығылған газ баллондары, жартылай немесе толық болса да, жер деңгейінен төмен бөлмелерде не сақтау аумақтарында (төле және т.б.) орнатылмауы немесе сақталмауы тиіс. Тек пайдаланылуда болған баллонды, оны 50°C-тан жоғары температурага дейін ысытып жіберуі мүмкін сыртқы қайнар көздері (пештер, каминдер және т.б.) шығаратын қызудан аулақ орналастырып, сақтаған абзал.

Курылғыны орнату

Плитаны орнаткан кезде төмендегі сақтық шаралар орындалуы тиіс:

• Курылғы маңында түрған және плитаның үстінгі жағына қараганда биқ ас үйі шкафтары плитаның шетінен кем дегенде 200 мм-ге алыс орналасуы тиіс.
- Калқалар тиісті орнату нұсқаулықтарына сәйкес және плитадан кем дегенде 650 мм ара қашықтықта орнатылуы тиіс (суретті қараңыз).
- Калканың маңында тұратын қабырғаға ілінетін шкафтар плитадан кем дегенде 420 мм биіктікте орналастырылуы тиіс (суретті караңыз).

Плита қабырғаға ілінетін шкафтың астында орнатылатын болса, сол шкаф плитадан кем дегенде 700 мм ара қашықтықта орналасуы тиіс.

- Орнату күсысу суретте көрсетілген өлшемдерге не болуы тиіс. Устінің қалынддығы 20 мен 40 мм арасындағы шкафтарға плитаны орнатуға мүмкіндік беретін бекіту ілмектері қамтамасыз етілген. Плита шкаф устіне мыктап бекітілгеніне кез жеткізу үшін барлық ілмектерді пайдалану керек.

Орнатпас бұрын плитадан торлар мен оттықтарды шығарып алып, оны аударыңыз. Терможултар мен түтандырғыштарды закымдал алмаңыз.

Ауа, يлгал және су өтпеуі үшін кұрылғымен бірге берілген тығыздагыштарды плитаның сыртқы жиектеріне қолданыңыз (суретті қараңыз). Дұрыс жағу үшін тығыздалатын беттер таза, құрғақ екеніне және май жоқ екеніне кез

жеткізіңіз.

Ілмекті бекіту сызбасы

Ілмек орны шкаф устінің Ілмек орны шкаф устінің қалындығы H=20мм үшін қалындығы H=30мм үшін

Ілмек орны шкаф устінің. Арты қалындығы H=40мм үшін

!"Керек-жарактар" орамасындағы ілмектерді қолданыңыз.

- Плита ендірілген пеш устіне орнатылмаган жағдайда, окшаулау үшін ағаш тақтаны орнату қажет. Оны плитаның астыңғы жағынан кем дегенде 20 мм ара қашықтықта орналастыру керек.

Желдету

Тиісті желдетудің орнатылғанын тексеру үшін шкафтың артқы қабыргасын алып тастау қажет. Пешті екі ағаш тақтайға немесе кемінде 45 x 560 мм ашық түрған тегіс жерде орналастыру ұсынылады (сызбаны қараңыз).

Егер пісіру панелі ешкандай салқындататын желдеткіші жок қосымша берілген духовка шкафының үстіне орналастырылса ішкі асүй элементінің ішін тиісті түрде желдету үшін арнайы ауа айналымын реттеу үшін тесік жасау керек (Сызбаны қара).

Электр куатына косу

Уш полярлі желі кабелімен жабдыкталған пісіру панелдері паспорттық кестеде көрсетілген кернеумен және электр әткізгіш жиілігіне қарай ауыспалы токта жұмыс істеуге есептелген (пісіру панелінің төменгі жағында орналасқан).

Желі кабелінің жерге түйықталу еткізгіші сары-жасыл тусті болады. Пісіру панелін асүй элементіне қоса жасалған духовка шкафының жоғарғы жағына орналастырылған жағдайда, пісіру панелі мен духовка шкафының электр көзіне жалғау қауіпсіздік ережелеріне сәйкес және духовка шкафын тез алу үшін бөлек-белек орналасуы керек.

Буйымның желі шнурын электр өткізгіші желісіне жалғау

Электр куаты кабеліне буйымның паспорттық кестесінде көрсетілген жүктемеге есептелген, нормаланған штепсельдік вилканы орнатыңыз. Электр куаты желісіне тікелей қосқан жағдайда, асүй пеші және желі арасында байланыс арасы 3 мм минималдық арақашықтықтағы мультиполярлі қосқышты орнату қажет, ол осы жүктеме есептелуі және қолданыстағы нормативтерге сәйкес болуы керек (ажыратқыш жерге туйықтау сымына жанаспауы тиіс). Желі шнуры оның ешбір нуктесі жай температурасынан 50°C аспайтындай температурада болатындай жерде орналасуы керек.

! Электромонтер буйымның тоқ көзіне дұрыс жалғануына және қауіпсіздік ережелерінің сақталуына жауапкершілік алады.

Буйымды электр тоғына қосар алдында мыналарды тексеріп алыңыз:

• розетка жерге туйыкталып, нормативтерге сэйкес жалғануы керек
• желі розеткасы бүйымның паспортына көрсетілген максимальдык куат қабылдау күшіне есептелуі тиіс;

• желіdegі тоқтың кернеуі мен жиілігі бұйымның электр мәліметтеріне сәйкес болуы керек;

• желілік розетка буйымның штепсельді вилкасына сәйкес келуі керек. Кері жағдайда, розетканы немесе вилканы ауыстырыңыз; ток үзартқыштар мен көп көзді тоқ кездерін қолданбаңыздар.
  ! Буйым желі шнуры мен желі розеткасы юлжетімді жерде туратындай болып орналасуы керек.
  ! Буйымның желі шнуры майысуына немесе буктеліп туруына болмайды.
  ! Кун сайын желі шнурын тексеріп турыңыз және қажет болған жағдайда оны тек үзкілетті техник мамандарға ғана ауыстыртыңыз (Техникалық қызмет көрсетуді қара).
  ! Ђндіруші жоғарыда аталған ережелер сақталмаган жағдайда барлық жауапкершіліктен босатылады.

Газ кубырына косу

Газ баллонына немесе газ кубырына қосу илгіш резенке немесе болаттан жасалған шланг арқылы қолданыстағы елдің нормативтеріне сәйкес, бұымның осы пайдаланылатын газ түріне күйін қалай келтіруге болатынына байланысты жузеге асырылады (қакпактағы күйге келтіру этикетін қараңыз: кері жағдайда төменdegіге қараңыз). Баллондағы сұйытылған газды пайдаланған жағдайда қысымды реттегіштерді қолданыстағы елдің нормативтеріне сәйкес орнату керек. Газ түтігін жалғауды жәңліддету бағытталған болып табылады: бұқтырмадағы нығайтатын тежегіш гайканы әр жерінен ауыстырыңыз және қосымша тығыздағыштарды ауыстырып тұрыңыз.

! Энергия қызметі сенімді болу, оны дұрыс қолдану үшін және бұйымды үзак пайдаланам десеңіз, газды беру қысымы "Газ конфоркалары мен форсункалары сипаты" кестесінде керсетілген мәліметтерге сәйкес келуі керек.

Тығыз трубка көмегімен жалғау (мыс және болат)

! Газ құбырына жалғау бүйымға ешқандай жуктеме түсірмеу керек. Бүйымның газ келетін трубасында тығыздайтын төсемі қоса берілген, бұралып тұратын "L" буыны бар. Егер буынды ауыстыру керек болған жағдайда, оның тығыздау төсемін ауыстыру керек (бүйымға қоса берілетін). Бүйымдағы газ келетін трубаның цилиндрлі түрdegі ішкі ½ газ қимасы болады.

Бурандамен жалғанып, тегіс оралған, тот баспайтын болаттан жасалған шланг арқылы газды қосу.

Буйымдағы газ келетін трубаның цилиндрлі түрdegі ішкі ½ газ кимасы болады.

Бундай шлангілерді жалғағанда олардың максимальдық жазылу ұзындығы 2000 мм аспауы керек. Оларды жалғап болғаннан кейін, металлдан жасалған илгіш шланг қозғалмалы заттарға тимей тұруын және бүктеліп қалмауын тексеріп алыңыз.

Нормативтерге сәйкес трубкаларды, сол елдің мемлекеттік нормативтеріне сәйкес келетін тығыздағыш тесемдерді пайдалану керек.

Тығыздығын тексеру

! Жалғауды аяқтағаннан кейін, барлық түтіктердің тығыздық беріктігін сабын ерітіндісінің көмегімен тексеріңіз, бірақ отпен тексерменіз.

Эртурлі газ түрлеріне күйге келтіру

Буйым негізгісінен ерекшеленетін газ түріне қарай күйге келтіріледі (қакпактағы күйге келтіру этикетінде көрсетілген). Конфорка форсункаларын келесі тәртіпте ауыстыру қажет:

1. Пісіру панеліндегі торды алыңыз және жанарғыны өз ұяшығынан алыңыз;

KZ

1. Форсункаларды 7 мм кілттің көмегімен бұрап (сур.қара), оларды жаңа газ түрлеріне есептелген форсункаларға ауыстырыңыз (Жанарғы және форсунка сипаттамасы кестесіне қара);
2. Калған жерлеріне басқа жабдықтарын жоғарыда көрсетілген тәртіпке керісінше қарай қойып шығыңыз.
3. Операцияны аяктағаннан кейін тестілеудің ескі этикеткасын осы пайдаланылатын газ туріне сәйкес келетін жаңасына ауыстырыңыз. Этикетканы біздің Техникалық Қызмет көрсету орталықтарын тапсырыс бере аласыздар.

Уш сақиналы оттық форсункаларын ауыстыру

1. Таба тұғырларын алып тастап, оттықтарды корпустарынан көтеріп шығарыңыз. Оттық екі бөлек бөлшектен тұрады (суреттерді көріңіз).
2. 7 мм гайка кілтімен форсункаларды бурап босатыңыз. Газдың жаңа турімен қолдануға арналған форсунка модельдерімен алмастырыңыз (1-кестені қараңыз). Екі форсункадағы тесіктердің диаметрі бірдей болады.
3. Жоғарыдағы әрекеттерді кері ретпен орындау арқылы барлық бөлшектерді орнына қойыңыз.

• Конфоркадағы бастанқы ауаны реттеу
  Конфоркалар бастапкы ауаны реттеуді кажет етпейді.

• Минималды ауаны реттеу

1. Реттегіш-тутканы минималды от күйіне қарай бұраңыз.

1. Тутканы алып, кран түтігінің ішінде немесе жанында орналасқан реттегіш винтті тұрақты аз от күйіне келгенше бұраңыз.

2. Т-утканы максимальдык күйден минималдык күйге окыс бураган жагдайда конфорканың ешіп қалмауын байқаңыз

3. Қорғаныс құрылғысы орнатылған бұйымдарда, қондырғы істен шықған жағдайда конфорка оты минималды болған жағдайда, минимальды газ күйін реттегіш винт көмегімен өзгертіңіз.
4. Реттеуді аяктағаннан кейін газ кубырының айналасындағы сургіштік және сол сияқты пломбаларды қалпына келтіріңіз.

! Суйтылған газды пайдаланған жағдайда, реттегіш винт барынша қатты бұралуы керек.

! Операция аякталғаннан кейін, ескі этикетканы газдың түріне сәйкес келетін жаңа түріне ауыстырыңыз. Этикетканы біздің Техникалық қызмет көрсету Орталықтарына тапсырыс беру арқылы алуға болады.

! Колданылған газ қысымы ұсынылған қысымнан өзгеше (немесе сөл өзгеше) болса, кіріс құбырға тиісті қысым реттегіші бекітілуі керек (ағымдағы үлтық ережелерге сәйкес).

ДЕРЕКТЕР КЕСТЕСІ
Электр☐осылымдары	деректер кестесін қараңыз
	Бүл құрылғы Еуропа экономикалық қауымдастығының келесі нұсқауларына сай келеді:- 2006 жылғы 12-сәүjrdegі 2006/95/EC (төмен кернеу туралы) директивасы және одан кейінгі түзетулер- 2004 жылғы 15-желтоқсандағы 2004/108/EC (электромагниттік үйлесімділік туралы) директивасы және одан кейінгі түзетулер-1993 жылғы 22-шілDEDегі 93/68/EEC директивасы және одан кейінгі түзетулер.- 2009 жылдың 30-қарашасындағы- 2009/142/EC (газ туралы) директивасы және одан кейінгі түзетулер.- 2012/19/EU және одан кейінгі түзетулер.

Оттык пен форсункалардың сипаттары

1-кесте				Суйбытилған газ				Таби☐и газ
Оттық	Диаметр (мм)	Жылу шығару мүмкіндігі кВт (р.с.с.)		Байпас 1/100 (мм)	Форсунка 1/100 (мм)	Шығын* г/сағ.		Жылу шығару мүмкіндігі кВт (р.с.с.)	Форсунка 1/100 (мм)	Шығын* л/сағ.
			Ном.Кыск.			***	**	Ном.
Жылдам (R)	100	0.70	3.00	39	86	218	214	3.00	132 (H)	286
Жартылай шуғыл (RR)	100	0.70	2.60	39	80	189	186	2.60	122 (H)	248
Жартылай жылдам (S)	75	0.40	1.65	28	64	120	118	1.65	96 (Z)	157
Қосымша (A)	55	0.40	1.00	28	50	73	71	1.00	79 (6)	95
Үштік тәж (TC)	130	1.50	3.30	61	65×2	240	236	3.60	103×2	343
Өткізу қысымы Номиналыды (мбар)						28-30	37	20
						20	25	17
						35	45	25

* 15°C және 1013,25 мбарр жағдайында – күрғақ газ
** Пропан Р .C.S. = 50,37 МДж/кг
*** Бутан P.C.S. = 49,47 МДж/кг
Табифи P.C.S. = 37,78 МДж/м³

7HPC 640 /HA
7HPC 640 X/HA
7HPC 640 GH/HA
7HPC 640N /HA
7HPC 640N GH/HA
7HPC 640N X /HA
GPN 64 NW RFH
GPN 64 NI RFH

! Тиісті газ оттығының немесе электр конфорканың* орны әрбір түтқада көрсетілген.

Газ оттыктары

Эрбір оттыкты тиісті басқару түтқасының көмегімен теменdegі параметрлердің біріне реттеуге болады:

• Џшірулі

Ең жоғары

Ең төмен

Жанарғылардың бірін жандыру үшін, жанарғының жанына жанып түрган сіріңке не оттық апарып, дәл сол уақытта тиісті түтқаны басып, максималды реттеуге дейін бураңыз.

Жанарғы қауіпсіздік құрылғысымен жабдықталғандықтан, автоматты құрылғыға қыздыру үшін отты жанып түрған күйде сақтауға мүмкіндік беру үшін түтқаны шамамен 2-3 секунд ішінде басып туру керек.

Газ жанарғы оталуымен үлгілерді пайдаланған кезде, таңдалған жанарғыны түтандыру үшін тиісті түтқаны басып, жанарғы оталмағанша басылған күйде сағат бағытына кері максималды күйге дейін бұраңыз.

! Оты кенет өшіп қалған жағдайда, басқару түтқасын өшірілген күйге әкеліп, 1 минут өткеннен кейін барып конфорканы қайта түтандырыңыз.

Конфорканы өшіру үшін түтканы сагат тілі бойынша жалын өшкенге дейін бураныз (күй "●" белгісімен белгіленген).

Газ жанарғыларын пайдалану бойынша қарапайым кеңестер

Буйым максимальдык түрде жұмыс істеп тұруы үшін есте сақта:

• ۲ конфорка үшін тиісті ыдысты пайдаланыңыз, ыдыстың тубі конфорка жанарғысына сәйкес келуі керек (кестені кара).
  • Табаны тегіс және қақпағы бар ыдысты пайдаланыңыз.
• Кайнаған жағдайда, түтқаны оттың аз келетін жағына қарай бураңыз.

Оттык	∅ ыдьс табанының диаметрі (см)
Жылдам (R)	24 - 26
Жартылай шуғыл (RR)	24 - 26
Жартылай жылдам (S)	16 - 20
Қосымша (A)	10 - 14
Үштік тәж (TC)	24 - 26

Конфорка турлерін аныктау үшін "Конфоркалар мен форсункалар" параграфындағы суреттерді караңыз.

Реттеу тиісті түтқаларды сағат тіліне қарсы 6 түрлі күйге бұрау арқылы жүргізіледі:

	Қалыпты немесе жылдам конфоркаПараметр
0	Өшірулі
1	Төмен
2-5	Орташа
6	Жоғары

* Тек кейбір модельдерде болады.

"Пайдалану бойынша кеңстер" параграфынан түтқаларда көрсетілген позициялар мен электр конфоркаларын пайдалану бойынша нүсқаулық арасындағы ұқсастықты көре аласыздар.

Электр конфоркаларын пайдалану бойынша карапайым кенестер\*

Жылудың дисперсиясын және конфоркалардың бұзылуын болдырмас үшін конфорка диаметрінен кіші болмайтын диаметрлі, табаны тегіс ыдыс пайдаланыңыз.

Күйі	Кәдімгі және жылдам конфорка
0	Қосылған
1	көкөністер мен балық әзірлеу
2	Картопты буға пісіру, сорпа, фасоль дайындау
3	Улкен көлемдегі тағамдарды әзірлеу және ұстау
4	Құыру (орташа)
5	Құыру (қаттырақ)
6	Қытырлақ болғанша құыру, қайнағанша

! Электр конфоркаларын алғаш пайдаланғанда оларды максимальдық температурада, ешкандай ыдыс қоймай, шамамен 4 минуттай қыздырып алу керек. Осы процестің бастапқы операциясында қорғаныс жамылғысы қаттыланып, максимальдық беріктікке жетеді.

Сактандырулар мен кенестер

! Буйым қауіпсіздік бойынша халықаралық нормативтерге сәйкес жоспарланған және дайындалған.

Сіздің қауіпсіздігініз үшін құрастырылған осы сақтандыруды аса мұқият оқыңыз.

Қауіпсіздікке қойылатын жалпы талаптар

• Бул кұрылғы 3 класқа жататын қосалқы тұрмыстық электр кұрылғысы болып табылады.
• Газ курылғылары дұрыс қызмет атқару үшін ауа айналымын ретке келтіру керек. Осы қондырғыларды орнатқан кезде "Орналастыру" параграфында сипатталған талаптар сақталуын тексеріңіз.
• Баскару бүйымның паспорттық кестесінде және нұскамасында келтірілген елдерге ғана жарамды болып табылады.
• Бул бүйым үй шарттарында кәсіби емес түргыда пайдалануға арналған.
• Буйымды көшеге, бастырма астында орнатуға тыйым салынады, өйткені орган жаңбыр және нажағайдың әсері өте қауіпті болып саналады.
• Буйымға су қолмен, жалаңаяқ немесе дымқыл аяқлен жақындамаңыз.
• Буйым тағамдық өнімдерді дайындауға арналған, оны осы техникалық нұсқаулықта көрсетілген ережелерге сәйкес тек ересек адамдар ғана пайдалана алады.
• Баска турмыстык электрожабдыктардың электр куаты өткізгіштерімен, буйымның ыстық бөліктерімен жақын байланыска түспеңіз.
• Желдеткіш торларды және ыстықты басатын тесіктерді жаппаңыз.
• Буйым пайдаланылмағанда, түтқалары "●" / "○" жағдайында болуын ылғи тексеріңіз.

KZ

• Буйымның вилкасын ток кезінен суыру үшін желі шнурынан тартпаңыз, вилканың өзінен ұстап суырыңыз.
• Буйымның тазалау немесе техникалық жұмыстар жасау үшін штепсельді вилканы тоқ көзінен суырыңыз.
• Жөндөлмейтін жағдайда, бұйымның ішкі мехнанизмдерін ез бетінше жәндеу жұмыстарын жүргізу үшін ашуға тыйым салынады. Техникалық қызмет көрсету орталықтарына хабарласыңыздар (Техникалық қызмет көрсетуді кара).
  • Духовка шкафының ашық түрган есігіне ауыр заттарды қоймаңыз.
• Пісіру панеліндегі кастрөл түтқалары сіздің байқаусызда қолыңыз тиіп кетпейтіндей болып туруын қадағалаңыз.
• Егер газ және электр конфоркалары ыстық болып түрса, пісіру панелінің шыны қакпағын (eger ол болса) жаппаңыз.
• Ыстыкка шыдамсыз ыдысты пайдаланбаныз.

Жою

• Орауыш материалды жойған кезде: орауышты қайта пайдалануға болатындай етіп жергілікті заңнаманы ұстаныңыз.
• Жарамсыз электрлік және электрондық жабдық бойынша (WEEE) 2002/19/EU Еуропалық директивасы ескі турмыстық құрылғыларды қалыпыты сұрыпталмаған турмыстық құқыс құбырына жоюды талап етеді. Ескі құрылғылар ішіндегі материалдардың қалпына келтірілуін және қайта өңделуін онтайландыру және адам денсаулығы мен қоршаған ортағы әсерін азауту үшін ескі құрылғыларды бөлек жинау ұсынылады. Өнімдегі үсті сызылған «құқыс себеті» белгісі құрылғыны жойған кезде бөлек жинау қажеттілігі туралы ескертеді.
  Тутынушылар өзінің ескі құрылғыларын жою туралы мәліметтер алу үшін жергілікті үкіметке не делдалға хабарласуы керек.

Коршаған ортаны сақтау және қорғау

• Шойын пісіру беттерді ас дайындау үрдісі аякталғанға дейін 10 минут бұрын, ал әйнек пісіру беттерін дайындау үрдісі аякталғанға дейін 5 минут бұрын өшіру арқылы ыстық плитаның қалған жылуының максимальды тиімділігін қамтамасыз.
• Кумыраның немесе кастрөлдің негізі пісіру бетін жауып тұруы тиіс. Егер ол кішкентай болса, энергия куаты көп жұмсалатын болады, нәтижесінде ыдыстағы сүйықтық қайнал кетуі салдарынан пісіру бетінде кетіруге қыын қалдықтар пайда болады.
• Азык-тулікті жабык құмыраларды немесе қақпағы тығыз жабылатын кастрөлдерде сақтаңыз және суды аз қолданыңыз. Қақпақсыз дайындаған жағдайда, энергия кәп жұмсалатын болады.
• Тубі тегіс кұмыралар мен кастрөлдерді пайдаланыңыз.
• Асты узак уакыт бойы дайындаған жағдайда, екі есе жылдам дайындайтын және үштен бір энергия куатын үнемдейтін жылдам қайнатқышты қолданыңыз.

Тасымалдау және сақтау.

• Пісіргіш панельдерін түпнұсқа орауыш ішінде көлденен қүйде тасымалдау керек.
- Тасымалдау және сақтау кезінде пісірпіш панельдерін атмосфералық әсерлерден және механикалық зақымдалудан қорғаныз.
- Панельді жылытылмаған бөлмеде минус 50°C және плюс 40°C температура аралығында орауыш ішінде сақтау керек (газ пісіргіш панелі).
- Панельді жылытылған бөлмелерде плюс 5°C және плюс 40°C температура аралығында орауыш ішінде сақтау керек (аралас пісірпіш панель).

Жөндеу және күтім

Курылғыны өшіру

Кез келген бір жұмысты бастамастан бұрын құрылғыны төктан ажыратыңыз.

Курылғыны тазалау

! Дак кетіргіштер, тат кетіргіштер, ұнтақ тазартқыш заттар немесе қырғыш беттері бар губкалар сияқты қырғыш немесе таттандыратын тазартқыш заттарды пайдаланбаныз. олар құрылғы беттерін біржола сызып тастауы мүмкін.

! Кұрылғыны ешкашан бу тазартқышымен немесе шансорғышпен тазаламаңыз.

• Эдette, плитаны дымкрыл губкамен жуып, сорғыш ас үй сулгісімен курғату жеткілікті.
• Оттыктардың алынбалы бөлшектерін жылы сабынды сумен жиі жуып, күйіл қалған заттарды алып тастан тұру қажет.
• Автоматты түрде жанатын плиталарда электрондық шапшаң түтату құралының ұшын жиі тазалап, газ шығатын тесіктердің бітеліп қалмауын тексеріп отыру қажет.
• Электр конфоркаларды дымкыл шуберекпен тазалау және әлі жылы болған кезде біраз маймен майлау керек.
  • Тот баспайтын болаттан жасалған белшектерде, егер олар узақ уақыт сумен басқа да сүйықтықпен араласып қалып қоятын болса дақтар пайда болуы мүмкін. Оны тазартқаннан кейін жуғыш құралдың (құрамында фосфор бар) қалдықтарын дымқыл шүберекпен сүртіп кептіру керек. Сонымен қатар аққан суды тез арада төқтату керек.

Газ шумегіне техникалық қызмет көрсету

Уакыт ете, шумектер тығыздануы немесе оларды бұру қыындауы мүмкін. Бұл жағдай орын алса, шумекті ауыстыру қажет.

! Бул рәсімді өндіруші өкілет берген білікті маман орындауы тиіс

Акаулыктарды жою

Пісіргіш панель жұмыс істемей қалып не нашар істеуі мүмкін. Қызмет көрсету орталығына хабарласу алдында өзіңіз орындай алатын әрекеттерді қɑрастырайық. Алдымен, энергия мен газбен жабдықтау жүйесінде ажыраулардың жоқ, әсіресе панельдің газ шүмектері ашық екендігіне кез жеткізіңіз.

Жанарғы жанбайды немесе жалын әркелкі.

Төменdegіперге көз жеткізіңіз:

• Жанарғының газ шығару саңылаулары бітелмеген.
• Жанарғының барлық жылжымалы бөлшектері дұрыс орнатылған.
• Панельдің жанында өтпе жел жок.

Қауіпсіздік құрылғысы бар нұскаларда жалын өшеді.

Төменdegіперге көз жеткізіңіз:

• Тутканы шагіне дейін бастыңыз.
- Тутканы қауіпсіздік құрылғысын белсендіру үшін жеткілікті уақыт ішінде шегіне дейін бастыңыз.
- Сактандырғыш орналасқан жердегі газ шығару саңылаулары бұғатталмаған.

KZ

Жанарғы минималды күйде жанбайды.

Төменdegіперге көз жеткізіңіз:

• Газ шығару саңылаулары бітелмеген.
- Панельдің жанында әтпе жел жок.
- Минималды мән реттеуі қате.

Ыдыстар тураксыз.

Төменdegілерге көз жеткізіңіз:

• Ыдыстың тубі толығымен тегіс.
• Ыдыс жанарғыда не электрлік плитада ортаға келтірілген.
  • Торлар аударылмаған.

KZ

KZ

Indesit Company S.p.A.

Viale Aristide Merloni,47

60044 Fabriano (AN)

www.hotpoint.eu
