Өнім түрі	Бұрыштық тегістегіш
Бренд	Bosch
Модель	GWS 24-230 JH Professional
Жұтылатын қуат	2400 Вт
Диск диаметрі	230 мм
Жүктемесіз айналу жылдамдығы	6500 айн/мин
Шпиндель жіпі	M14
Салмақ	5,3 кг
Өлшемдері (Ұ x Е x Б)	500 x 140 x 140 мм
Қуат көзі	230 В ~ 50/60 Гц желісі
Қайта іске қосудан қорғаныс	Иә
Бірте-бірте іске қосу	Иә
Диск тежегіші	Иә, электропневматикалық
Жылдамдық реттегіші	Жоқ
Бұрылатын қорғаныс қақпағы	Иә, құралсыз
Дірілге қарсы тұтқа	Иә, қосымша тұтқа
Негізгі функциялар	Кесу, тегістеу, щеткамен тазалау
Күту және тазалау	Желдету торларын щеткамен тазалау
Қауіпсіздік	Қауіпсіздік ажыратқышы, қорғаныс қақпағы, көмекші тұтқа
Қосалқы бөлшектер және жөндеу мүмкіндігі	Көмір щеткалар, қақпақ, тұтқа, дисктер қолжетімді
Жалпы ақпарат	Бірнеше тілдегі нұсқаулық, 303 бет

Жиі қойылатын сұрақтар - GWS 24-230 JH Professional BOSCH

Bosch GWS 24-230 JH бұрыштық тегістегішімнің дискісін қалай ауыстыруға болады?

Құрылғыны ажыратыңыз. Шпиндельді блоктау түймесін басыңыз, содан кейін жинақтағы штифт кілтін пайдаланып қысқыш гайканы бұрап алыңыз. Дискіні ауыстырыңыз және гайканы қайта бұраңыз. Дискінің дұрыс орталықтандырылғанына және қорғаныс қақпағының дұрыс орналасқанына көз жеткізіңіз.

Bosch GWS 24-230 JH тегістегішінің қуаты қандай?

Жұтылатын қуат 2400 Вт құрайды, бұл қатты материалдарды кесу және тегістеу үшін қарқынды пайдалануға мүмкіндік береді.

Осы тегістегіште 125 мм дискіні қолдануға бола ма?

Жоқ, диск диаметрінің максималды мәні 230 мм. Кішірек дискіні пайдалану ұсынылмайды, себебі перифериялық жылдамдық сәйкес келмеуі мүмкін және қауіпті болуы мүмкін.

Тегістегіште диск тежегіші бар ма?

Иә, GWS 24-230 JH үлгісі электропневматикалық тежегішпен жабдықталған, ол құрылғыны өшіргеннен кейін дискінің тоқтау уақытын қысқартады, осылайша қауіпсіздікті арттырады.

Bosch тегістегішімді қалай тазалауға болады?

Құрылғыны ажыратыңыз. Желдету торларын жұмсақ щеткамен тазалаңыз, қызып кетуді болдырмаңыз. Су немесе агрессивті химиялық заттарды қолданбаңыз. Корпусты дымқыл шүберекпен сүртіңіз.

Металды кесу үшін қандай диск түрін қолдану керек?

Металға арналған кесу дискісін қолданыңыз, диаметрі 230 мм және қалыңдығы шамамен 2,5 мм. Диск максималды жылдамдығының (кемінде 6500 айн/мин) үйлесімді екеніне көз жеткізіңіз.

Дірілге қарсы тұтқа реттелетін бе?

Иә, қосымша тұтқа екі жағына (сол немесе оң) орнатылуы мүмкін және пайдалану кезінде дірілді азайту үшін тайғақ емес жабыны бар.

Тегістегіш іске қосылмаса не істеу керек?

Алдымен құрылғының розеткаға қосылғанын және розетканың жұмыс істейтінін тексеріңіз. Қорғаныс қақпағының дұрыс бекітілгеніне көз жеткізіңіз (қайта іске қосудан қорғаныс). Егер мәселе шешілмесе, көмір щеткаларын тексеріп, қажет болса ауыстырыңыз.

Қорғаныс қақпағын қалай реттеу керек?

Тегістегішті ажыратыңыз. Қорғаныс қақпағының тұтқасын ашыңыз, оны қажетті күйге бұраңыз (тегістеу үшін 0° пен 90° аралығы), содан кейін тұтқаны жабыңыз. Іске қосу алдында қақпақтың дұрыс бекітілгеніне көз жеткізіңіз.

GWS 24-230 JH үшін қосалқы бөлшектерді қайдан сатып алуға болады?

Қосалқы бөлшектер (көмір щеткалар, қақпақ, тұтқа, қысқыш гайка) Bosch рұқсат етілген сатушыларында немесе Bosch Professional ресми сайтында қолжетімді. Әрқашан түпнұсқа бөлшектерді пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GWS 24-230 JH Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше мемлекеттер аумағында

колданылады

Өндірушінің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жөніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар.

Өнімді өндірген мемлекет туралы акпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нүсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды. Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

Істен шығу себептерінің тізімі

- көп үшкын шықса, пайдаланбаңыз

- қатты діріл кезінде пайдаланбаныз

• ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз
  – өнім корпусынан тікелей түтін шықса, пайдаланбаңыз

Пайдаланушының мүмкін қателіктері

– түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
- жауын -шашын кезінде сыртта пайдаланбаныз
- корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

– ток сымының тозуы немесе закымдануы
- өнім корпусының зақымдалуы

Кызмет көрсету түрі мен жилігі

- Эр пайдаланудан сон өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан қорғау керек
• орамасыз сактау мүмкін емес
• сактау шарттары туралы косымша акпарат алу эшін МЕМСТ 15150 (шарт 1) кужатын караңыз
• +5-ден +40 °C-ка дейін температурасында коймада өндірушінің каптамасында сактаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

– тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
– босату/жуктеу кезінде пакетті casualtyн машиналарды пайдалануға руксат берілмейді
- тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз
- Коршаган орта температурасы -50 °C-тан +50 °C-ка дейін тасымалдау руксат етілген. Салыстырмалы вілғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Жалпы электр құралды қауіпсіздік нұсқаулары

ECKEPTY

Барлық қауіпсіздік нұсқаулықтарын және

ескертпелерді оқыңыз. Техникалық қауіпсіздік нүсқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден құат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден құат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

186|Қазақ

Жумыс орнының қауіпсіздігі

Жумыс орнын таза және жарық устаңыз. Ластанған және қараңғы жайларда сәтсіз окигалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мумкін.
▶ Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстық жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешқандай тәрізде өзгертпеңіз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр тұйықталуының қауіпін төмендетеді.
Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары төқ соғу қауіпі пайда болады.
Электр құралдарды жаңбырда немесе вығалды қоршауда пайдаланбаңыз. Электр құралына кірген су тоқ соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе тоқтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс ұстамаңыз. Закымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.
Электр күралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану төк соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған төк желісін пайдаланыңыз. RCD пайдалану төк соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр күралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр күралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр күралын пайдалану кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.

Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырганбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жаракаттануларды кемейтеді.
Кездейсок іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік күйде болувына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифаға алып келуі мүмкін.
Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын бөлігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.
▶ Көп күш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бүл күтілмеген жағдайларда электр кұралдың бақылануын сақтайды.
▶ Тиісті кімін кініціз. Бос кімін мен әшекейлерді киймеңіз. Шашыңызды, кіміді және қолғапты жылжымалы бөлшектерден алыс ұстаңыз. Бос кімідер, әшекейлер немесе ұзын шаш жылжымалы бөлшектерге тартылып қалуы мүмкін.
▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.
НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.
Аталмыш пайдалану жөніндегі нүсқаулыққа сәйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және оған қызмет көрсету әрекеттерімен таныс түлғалар жатады.
Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жәніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рүқсат етіледі.
Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеңіз. Жумысыңыз үшін жарамды электр куралын пайдаланыңыз. Жарамды электр куралымен керекті жумыс аймағында дұрыс әрі сенімді жумыс істейсіз.
Ажыраткішы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жәндеу қажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе құралды алып қоюдан алдын айырды розеткадан шығарыңыз және/немесе аккумуляторды алып тастаңыз. Бүл сақтық әрекеті электр құралдың байқаусыз косылуына жол бермейді.
▶ Пайдаланылмайтын электр күралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бул күралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр күралдары қауіпті болады.
Электр құралдарын ұқыпты қүтіңіз. Қозғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр құралының зақымдалмағанына кез жеткізіңіз. Зақымдалған бөлшектері бар құралды пайдаланудан алдын жөндеңіз. Электр құралдарының дұрыс күтілмеуі жазатайым оқифаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр куралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нүсқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр куралдарын арналмаған жұмыстарда пайдалану қауіпті.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі көрек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.

Бурыштык тегістеу машиналарын пайдалану кезіндегі қауіпсіздік техникасы

Майдалау, ажарлау, сым кылшыкпен тазалау немесе абразивті кесу әдістері үшін қауіпсіздік нусқаулары

Бул электр күралы майдалағыш, ажарлағыш, сымдық қылшық немесе кескіш аспап ретінде пайдалануға арналған. Осы электр күралының жинағындағы ескертүлерді, нұсқауларды, суреттерді және сипаттамаларды оқыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Жылтырату сиякты әрекеттерге осы электр құралы арналмаған. Электр құралына арналмаған әрекеттер зиян, қауіп келтіріп жеке жарақаттануға алып келуі мүмкін.
Аспап өндірушімен жасалмаған немесе ұсынбаған керек-жарактарды пайдаланбаңыз. Керек-жарак электр құралыңызға сай келсе де, қауіпсіз жұмыс істеу қамтамасыз етілмейді.
Жумыс күралы айналымдарының үйғарынды саны электр-құралында-керсетілген максималды айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетуі мүмкін.
Пайдаланатын жумыс куралының сыртқы-диаметрі мен-қалындығы электр-қуралының-өлшемдеріне сай-болуы-керек. Дұрыс таңдалмаған керек – жарактар дұрыс-қорғалмауы және-бакылаудан шығуы мүмкін.
Керек-жарактардың бурандалы қосқышы майдалағыш шпинделінің бурандасына сай болуы керек. Фланецпен орнатылған керек-жарактар үшін олардың орта тесігі фланецтің орнату диаметріне сай болуы керек. Электр куралының орнату аспаптарына сай болмаған керек-жарактар теңгерімнен шығып, қатты тербеліп, бақылауды жоғалтуға әкеледі.
Закымдалған керек-жарактарды пайдаланбаңыз. Әр пайдаланудан алдын абразивті деңгелек сияқты керек-жарактарды сынық пен жарықтарға, етек дискіні жарықтарға, тозу немесе артықшылықтарына, сым қылшақты бос немесе сынған сымдарға тексеріңіз. Егер электр құралы немесе керек-жарактар түсіп кетсе, оның зақымдалмағанын тексеріңіз, қажет болса зақымдалмаған керек-жарактарды орнатыңыз. Керек-жарактарды тексеріп орнатудан соң, өзіңізді және басқа адамдарды айналып түрган керек-жарактар аймағынан алыстатып, электр құралын максималды жуктеусіз жылдамдықпен бір минут айналдырыңыз. Зақымдалған керек-жарактар әдетте сынақ уақытында сынады.
Жеке-қорғаныс құралдарын (қауіпсіздік көзілдірігін, қорғаныс қалқаны, бас киім және т.б.) пайдаланыңыз. Пайдалануға байланысты қорғағыш масканы, қауіпсіздік көзілдіріктерін қолданыңыз. Керек болғанда, шаң маскасын, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Түрлі-жұмыстар барысында пайда болатын ұшатын-бәтен бөлшектерден-қорғайтын қауіпсіздік көзілдірігін пайдаланыңыз. Шаң маскасы немесе респиратор ұсақ бөлшектерден, шаңнан қорғауы керек. Қзақ шулар есту-қабілетін жоғалтуға әкелуі мүмкін.
▶ Бетен · адамдардың жұмыс·аймағынан-қауіпсіз аймақта болуын қамтамасыз етіңіз. Жұмыс

188|Қазақ

аймағына кіретін кез келген адам жеке қорғағыш жабдықтарды киної керек. Дайындама бөлшектері немесе сынған керек-жарактар ұшып, әрекет аймағынан тыс жайда жақарат тигізуі мүмкін.

Кесетін керек-жарактан жасырын сымдар немесе өз сымына тиюі мүмкін әрекеттерді жасаған кезде электр құрылы оқшауланған ұстау жайынан ұстаңыз. Егер кесуші аспап істеп түрган сымға тисе электр құралының метал бөлшектерін істетіп пайдаланушыны ток софуы мүмкін.
Кабельді айналып турған аспаптардан алыс устаңыз. Бақылауды жоғалтсаңыз, кабель кесіліп немесе тартылып кетіп, қолыңыз айналып турған аспапқа тартылуы мүмкін.
▶ Айналып турған аспап толық токтағанша электр құралын қоймаңыз. Айналып турған керек-жарактар бетке тиіп, электр құралы бақылаудан шығуы мүмкін.
Электр куралын касыңызда көтеріп түрганда коспаңыз. Айналып түрган аспаптарға кездейсок тию киіміңізді ұстап, аспапты денеңізге жақын апаруы мүмкін.
Электр-куралының-желдету-саңылауларын жиі тазартыңыз. Көзғалтқыш желдеткіші шанды корпус ішінде тартып, үнтақталған металдың көп жиналуы электрленуге алып келі мүмкін.
Электр куралын жанатын материалдарға жақын пайдаланбаңыз. ￥шқындар-осы-материалдарды түтандыруы мүмкін.
Суыткыш суйыктыкты кажет ететін жумыс куралын - пайдаланбаныз. Су-немесе-баска-да суыткыш суйыктыкты пайдалану электр-тоғының-соғуына-алып-келуі-мүмкін.

Қайтарым мен тиісті ескертпелер

Қайтарым бүл соғылған немесе ұсталған айналып түрған дөңгелек, етек диск, қылшақ немесе басқа керек-жаракқа болатын реакция. Соғу немесе ұстау айналып түрған аспаптың қулап кетуіне және электр құралының бақылаусыз айналуына, қарсы бағытта айналуына алып келеді.

Мысалы, егер абразивті дөңгелек дайындама арқылы соғылса, соғу жеріне кіретін дөңгелектің шеті материал бетіне кіріп, дөңгелектің көтерілуіне немесе атылып кетуіне алып кетуі мүмкін. Дөңгелек пайдалануғыша немесе одан әрі ұшуы мүмкін, бүл дөңгелек әрекетінің бағытына байланысты. Абразивті дөңгелектер осы жағдайда сынып кетуі де мүмкін.

Қайтарым электр құралын қате пайдаланудан және/ немесе қате пайдалану әдістерінің немесе шарттарының салдарынан болатын жаракаттардың алды алады.

Электр-куралын-мыктап устаңыз, денеціз-бен-қолыңыз кері соққыға қарсылық-керсете-алатын-қүйде-устаңыз.- Әрдайым қосымша тутқадан устаңыз, бар болса, осылай іске қосу кезінде қайтарым немесе айналу кезінде максималды бақылау болады.

Пайдаланушы айналу реакциялары мен қайтарыс күштерін алдын ала көруі мүмкін.

▶ Колыңызды ешкашан айналып турған аспапқа жақындатпаңыз. Аспап қолыңызға қайтарым жасауы мүмкін.
Денецізді электр курал қайтарымда жылжитын аймакта орналастырмаңыз. Қайтарым күралды қысылу кезінде деңгелек айналуына қарсы бағытта апарады.
▶ Бурыштарды, ötkir шеттерді өндегенде аса сақ болыңыз. Аспапты сокпаңыз немесе қыспаңыз. Бурыштар, ötkir шеттер немесе сырғу айналып түрган аспаптарды қысып, бақылаудың жоғалтуына немесе қайтарымға алып келуі мүмкін.
Аралау шынжырын, ағаш кесетін жүзді немесе тісті ара жүзін орнатпаңыз. Мундай-жұмыс құралдары кері сокқыға немесе электр құралын бақылауды жоғалтуға-алып-келеді.

Майдалану мен абразивті кесуге арналған қауіпсіздік нұсқаулары

▶ Тек электр құралыңыз үшін ұсынылған дөңгелек түрлерін және таңдалған дөңгелек үшін құрылған қорғағышты пайдаланыңыз. Осы электр құралына арналмаған дөңгелектер дұрыс қорғалмай, қауіпті болады.
► Ортада крысылған деңгелектің майдалайтын беті қорғағыштың астында орнатылуы керек. Дұрыс орнатылмаған қорғағыш, деңгейден шығып түрган деңгелек жақсы қорғалуы керек емес.
Корғағыш электр құралына қатты орнатылып максимальды қауіпсіздік үшін орналасуы қажет, осылай дөңгелектің минималды көлемі пайдаланушыға қарап тұрады. Қорғағыш пайдаланушыны сынған дөңгелек бөлшектерінен, дөңгелекке кездейсок тиюден және киімдерді жандыруы мүмкін үшқындардан қорғайды.
Дөңгелектерді тек ұсынылған пайдалану түрлеріне сай қолдануы керек. Мысал: кесуші дөңгелек шетімен майдаламаңыз. Кесуші-дөңгелектер материалды шетімен кесуге арналған,·Дөңгелектерге-әсер ететін бүйірлік күштер ықпалынан олар сынуы мүмкін.
Тандалған деңгелек үшін әрдайым дұрыс өлшемдегі және пішіндегі закымдалмаған фланецтерді підаланыңыз. Дұрыс-таңдалған ернемектер тегістеу деңгелегінің тірегі болады және оның-сыну қаупінің алдын-алады. Кесуші деңгелектердің фланецтері майдалау деңгелегі фланецтерінен басқа болуы мүмкін.
Улкенірек электр құралдарының тозған деңгелектерін пайдаланбаңыз. Улкен электр құралдарына арналған деңгелектер кішірек аспаптың жоғарырақ жылдамдығына арналмаған болып, жарылуы мүмкін.

Абразивті кесуге арналған қосымша қауіпсіздік нұсқаулары

▶ Кесуші доңгелекті "кыспаңыз" немесе оны қатты баспаңыз. Кесікті терендетуге әрекет жасамаңыз.

Дөңгелекке·қатты·басу·жуктемені·және·дөңгелекті·кесікте·бурауға·немесе·байланыстыруға·сезімтал·болуын·және·кері сокқының немесе·дөңгелек·сынуының·ықтималдығын·арттырады.

Денецізді айналдырылған дөңгелектің бір сызыққа немесе артына орналастырмаңыз. Дөңгелек денецізден ары жылжыса, ыктимал қайтарым айналып турған дөңгелек пен электр құралын денецізге тікелей жылжытуы мүмкін.
Дөңгелек крысылса немесе кез келген себептен кесуді токтатса, электр құралын өшіріп, дөңгелек толығымен токтағанша электр құралына тимеңіз. Дөңгелек істеп түрганда кесу дөңгелегін алып қоюға әрекет жасамаңыз, әйтпесе қайтарым пайда болады. Дөңгелек крысылуының себебін жою үшін себебін іздеп дұрыстаңыз.

Курал дайындамада түрғанда электр құралын қайта қоспаңыз. Кесуді бастамас бурын, алдымен-дөңгелекті-толық-айналым санына жеткізіп алыңыз. Әйтпесе, кескіш диск түтылып, дайындамадан көтеріліп кетуі немесе-кері соққыға әкелуі мумкін.

Тірек панельдері немесе кез келген тым улкен дайындама деңгелек крысылуы мен қайтарымның алдын алу үшін. Улкен дайындамалар өз ауырлығынан иілуі мүмкін. Дайындама-кесу сызығына-жақын-және-дөңгелектің-екі жағынан-да тірелуі керек.

▶ Бар қабырғаларда кіші кесікті немесе басқа көрінбейтін аймақтарда орындауда абайлаңыз. Шығып түрган дөңгелек газ немесе су құбырларын, электр сымдарды немесе нысандарды кесуі мүмкін, ал бул қайтарымға алып келуі мүмкін.

Ажарлау әрекеттері үшін қауіпсіздік нұсқаулары

Тым үлкен ажарлау диск қағазын пайдаланбаңыз. Ажарлау қағазын таңдау кезінде өндіруші ұсыныстарын орындаңыз. Ажарлау құралы арналған тым үлкен ажарлау қағазы жыртылу қауіні пайда болып, бул қысылуға, дисктің жарылуына немесе қайтарымға алып келуі мүмкін.

Сым қылшықлен тазалау әрекеттері үшін қауіпсіздік нусқаулары

▶ Кылшыктың қарапайым әрекет етуі кезінде де қылшыктардың шашырайтындығын ескеріңіз. Кылшыкты қатты басып, сымға күш түсірмеңіз. Сым қылшыктары жуқа киімге және/немесе теріге кіріп кетуі мумкін.

▶ Егер сым қылшықпен тазалау үшін қорғағыш ұсынылған болса, қорғағыш сым дөңгелек немесе қылшаққа тимеуі тиіс. Сым дөңгелек немесе қылшықтың диаметрі жұмыс жуктемесіне немесе центрифугалық күштер себебінен үлкеюі мүмкін.

Косымша кауіпсіздік нускаулықтары Корғаныш кезілдірікті кийіңіз.

▶ Кажетті іздеу күралдарын пайдаланып жасырылған сымдарды табыңыз немесе жауапты жергілікті ұйым өкілдерін шақырыңыз. Электр сымдарына тию өрт немесе ток соғуына алып келуі мүмкін. Газ кұбырын зақымдау жарылысқа алып келуі мүмкін. Су кұбырын зақымдау материалдық зиянға немесе ток соғуына алып келуі мүмкін.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.
▶ Куат өшсе, мысалы, желіде куат жоқ болып қалса немесе ашаны розеткадан суырғанда сөндіргіш бекіткішін алыңыз және өшірулі куйне орнатыңыз. Бул арқылы кездейсок қосылу болмайды.
▶ Дайындаманы бекітіціз. Кысу құралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.

Өнім және куат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Тағайындалу бойынша қолдану

Электр куралы суды пайдаланбай металдан және тастан жасалған материалдарды кесуге, сыдырып алуға және щеткамен өндеуге арналған.

Байланысты абразивтер көмегімен кесу үшін кесуге арналған арнайы қорғағыш қаптаманы пайдалану керек. Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Арнайы тегістеу құралдарымен тіркесімде электр құралды егеуқұм қағазымен тегістеу үшін пайдалануға болады.

Көрсетілген курамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар беттегі электр құралының сипаттамасына сай.

(1) Шпиндельді бекіту түймесі
(2) Ажыраткыш
(3) Косымша тутка (беті окшауланған)
(4) Ажарлау шпинделі
(5) Ажарлауға арналған қорғаныш қаптама
(6) Корғаныш қаптамаға арналған бекіту бұрандасы
(7) Тығыздауыш сақинасы бар тірек фланеці

190|Қазақ

(8) Ажарлау дискісі ^4
(9) Кыскыш гайка
(10) Кыскыш гайканың екі тесікті кілті ^4

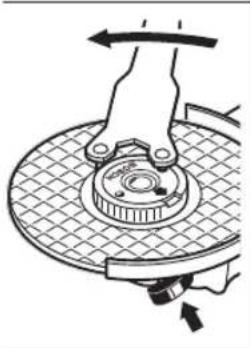

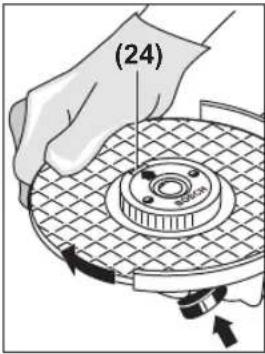

(11) Тез кыскыш гайка SDS-clic ^A)
(12) Катты металды табакты диск ^4
(13) Кесуге арналған арнайы қорғаныш қаптама ^A)
(14) Кескіш диск ^A)
(15) Кол корфанысы ^A)
(16) Дистанциялық шайба ^4

(17) Резенке ажарлау тәрелкесі ^A)
(18) Ажарлау дискісі ^A)
(19) Домалак гайка ^A
(20) Тостаған тәрізді қылшақ ^A)
(21) Бағыттауыштары бар кесуге арналған қорғаныш қаптама ^A)
(22) Алмас кескіш диск ^A)
(23) Түтка (беті окшауланған)
A) Бейнеленген немесе сипатталған жабдықтар стандартты жеткізу көлемімен қамтылмайды. Толық жабдықтарды біздің жабдықтар бағдарламамыздан табасыз.

Техникалық мәліметтер

Бурыштық ажарлау машинасы GWS 22-180 H GWS 22-180 JH GWS 22-230 H GWS 22-230 JH
Өнім нөмірі		3 601 H81 L..	3 601 H81 M..	3 601 H82 L..	3 601 H82 M..
Номиналды тұтынылатын куат Вт 2200 2200 2200 2200
Өнімділік Вт 1500 1500 1500 1500
Номиналды айналу жилігі мин	-1	8500	8500	6500	6500
Ажарлағыш дискінің макс. диаметрі мм 180 180 230 230
Ажарлау шпинделінің ирек оймасы М 14 М 14 М 14 М 14
Шпиндель ирек оймасының макс. үзындығы	мм 25 25 25 25
Қайта іске қосылудан қорғаныс – ● – ●
Іске қосу тогының шектеулері		– ● – ●
Салмағы ЕРТА-Procedure 01:2014 құжатына сай
– Дірілді басқыш қосымша түтқасы бар	кг	5,1	5,1	5,3	5,3
– Стандартты қосымша түтқасы бар	кг	5,0	5,0	5,2	5,2
Қорғаныс класы		☐/II	☐/II	☐/II	☐/II

Бурыштық ажарлау машинасы		GWS 24-180 JH	GWS 24-230 H	GWS 24-230 JH	GWS 26-180 JH	GWS 26-230 JH
Өнім нөмірі		3 601 H83 M..	3 601 H84 L..	3 601 H84 M..	3 601 H55 M..	3 601 H56 M..
Номиналды тұтынылатын куат	Вт	2400	2400	2400	2600	2600
Өнімділік	Вт	1600	1600	1600	1700	1700
Номиналды айналу жиілігі	мин ^1	8500	6500	6500	8500	6500
Ажарлағыш дискінің макс. диаметрі	мм	180	230	230	180	230
Ажарлау шпинделінің ирек оймасы		M 14	M 14	M 14	M 14	M 14
Шпиндель ирек оймасының макс. ұзындығы	мм	25	25	25	25	25
Қайта іске қосылудан қорғаныс		●	- ●	● ●
Іске қосу тогының шектеулері		●	- ●	● ●

Салмағы EPTA-Procedure 01:2014 кужатына сай

Бурыштык ажарлаумашинасы	GWS 24-180 JH GWS 24-230 H GWS 24-230 JH GWS 26-180 JH GWS 26-230 JH
– Дірілді баскышкосымша туткасыбар	кг 5,1 5,2 5,3 6,0 6,1
– Стандартыкосымша туткасыбар	кг 5,0 5,1 5,2 5,9 6,0
Корғаныс класы	☐/II /II /II /II /☐	☐	☐	☐

Мәліметтер [U] 230 В кесімді кернеуге арналған. Басқа кернеу және елде қабылданған заңдар бүл мәліметтерді өзгертуі мүмкін.
Тек іске қосу тоғының шектеулері жок электр күралдары үшін: қосу адістері қыска кернеу түсулерін жасайды. Дұрыс емес желіде басқа құрылғылар закымдануы мүмкін. Желі кедергісі 0,25 Омнан аз болса ешкандай ақаулық күтілмейді.

Шуыл және дірілдеу туралы ақпарат

Дыбыс шығару мәндері EN 60745-2-3 бойынша есептелген.

А-мен белгіленген кұрылғының шуыл деңгейі әдетте төмендегіге тең: дыбыс күші 93 дБ (А); дыбыс куаты 104 дБ (А). Өлшеу дәлсіздігі К = 3 дБ.

Кулақты қорғау құралдарын кийіңіз!

Жалпы діріл мәндері a_i (уш бағыттың векторлық қосындысы) және К дәлсіздігі, EN 60745-2-3 бойынша есептелген:

Ажарлағыш дискімен ажарлау:

$$ a _ {n} = 4, 5 \mathrm{M} / \mathrm{c} ^ {2}, K = 1, 5 \mathrm{M} / \mathrm{c} ^ {2}. $$

Осы ескертпелерде берілген діріл көлемі нормалық өлшеу әдісі бойынша есептелген болып электр күралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол дірілдеу куатын шамалап өлшеу үшін де жарамды.

Берілген діріл көлемі электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса дірілдеу көлемдері өзгереді. Бүл жұмыс барысындағы діріл куатын артыруы мүмкін.

Дірілдеу куатын накты есептеу ўшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл дірілдеу куатын букіл жұмыс уақытында қатты төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдастыру.

Жинау

Корғаныш аспапты орнату

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.

Нускау: Жумыс кезінде тегістеу шенбері бузылса немесе корғағыш каптама/электр құрал құрылғылары бузылса, электр құралды бірден сервис қызметіне жі беру керек,

мекенжайларды «Тутынушыға қызмет көрсету және пайдалану кеңестері» тарауынан қараңыз.

Тегістеуге арналған қорғағыш қаптама

Коргайтын каптаманы (5) шпиндель мойыншасына орнатыңыз. Коргайтын каптама (5) күйін жұмыс күнінің талаптарына сай етіп коргайтын каптаманы (5) бекіту бұрандасымен (6) бұғаттаңыз.

Корғағыш қаптаманы (5) оператордың жағына қарай үшқындардың үшуы болмайтындай орнатыңыз.

Кесуге арналған қорғағыш қаптама

▶ Байланысты абразивтер көмегімен кесу үшін әрқашан кесуге арналған қаптаманы пайдаланыңыз (13).
▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.

Корғағыш қаптама (13) сонымен бірге тегістеуге арналған қорғағыш қаптама (5) ретінд де орнатылады.

Бағыттауыштар бар кесуге арналған қорғағыш қаптама

Бағыттауыштары (21) бар қорғағыш қаптама тегістеуге арналған қорғағыш қаптама (5) ретінде де орнатылады.

Косымша тутка

Электр құралыңызды тек қосымша түтқа менен пайдаланыңыз (3).

Косымша тутканы (3) редукторлық бастың оң жағында немесе сол жағында бұрал бекітіңіз.

Кол коргағышы

Резенкелі ажарлау тәрелкесімен (17) немесе тостаған тәрізді қылшық/дискілі қылшық/желпуіш тәрізді тегістеу шеңберімен жұмыстар үшін әрқашан қол қорғғышын (15) кийіңіз.

Кол корғағышын (15) қосымша түтқа (3) көмегімен бекітіңіз.

Ажарлауыш куралдарын орнату

▶ Барлық жұмыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

192|Қазақ

Тегістеу шпинделін (4) және барлық орнатылатын күралдарды тазалаңыз.

Абразивті күралды бұрап алу және бекіту үшін шпиндельді бекіту түймесін (1) басып, шпиндельді бекітіңіз.

Шпиндельді бекіту түймесін тек шпиндель токтатылған күйде басыңыз. әйтпесе электр құралын закымдауыңыз мүмкін.

Тегістеу шенбері/кесу шенбері

Ажарлағыш күралдардың өлшемдерін ескеріңіз. Саңылау диаметрі тірек фланеціне сәйкес болуы керек. Адаптерлерді немесе жалғастыргыш тетіктерді пайдаланбаныз.

Алмасты кескіш дискілерді пайдаланғанда, алмасты кескіш дискіdegі айналу бағытының көрсеткісі электр құралындағы айналу бағытына сәйкес болуын қадағалаңыз (редуктор бастиегіндегі көрсеткіні қараңыз). Орнату реттілігі графикалық бетте көрсетілген.

Тегістеріш немесе кескіш дискіні бекіту үшін, қыскыш гайканы (9) бұрал, оны екі тесігі бар бұрағыш кілтпен қысыңыз. (қараңыз „Тез қыскыш гайка SDS-elic Бет 192) бөлімін караңыз.

▶ Тегістеу құралын орнатқаннан кейін қосу алдында орнатудың дұрыстығын және құралдың еркін айналатынын тексеріңіз. Тегістеу құралы қорғағыш қаптамаға және басқа белшектерге үйкөлмей айналып жатқанына көз жеткізіңіз.

Тірек фланецінде (7), ортаға келтіру буылтығының айналасында пластие бөлшек (тығыздауыш сақина) орнатылған. Тығыздауыш сақина жоқ немесе зақымдалған болса, тірек фланецін (7)

ары қарай пайдаланбай тұрып, міндettі түрде ауыстыру керек.

Желпуіш тәрізді тегістеу шенбері

Желпуіш тәрізді тегістеу шеңберімен жумыстар ушін әрқашан қол қорғағышын(15) кийіңіз.

Резецке тегістеу тәрелкесі

Резенке тегістеу тәрелкесімен (17) жұмыстар үшін әрқашан қол қорғағышын (15)киңіз.

Орнату реті суреттер бар бетте көрсетілген.

Резенке ажарлау тәрелкесін (17) орнатудан бұрын 2 дистанциялық шайбаны (16) ажарлау шпинделіне (4) орнатыңыз.

Домалақ гайканы (19) орнатыңыз және екі бүйірлік тесігі бар гайка кілтімен бекемденіз.

Тостаған тәрізді қылшық/дискілік қылшық

▶ Тостсаған тәрізді қылшықпен жұмыстар үшін әрқашан қол қорғағышын (15) киңіз.

Орнату реті суреттер бар бетте көрсетілген.

Тостаған тәрізді қылшак/дискілік қылшақты шпиндельге шпиндель фланеці шпиндель ирек оймасына тығыз тақалып тұратындай бұрап бекіту керек. Айыр тәрізді кілтпен тостаған тәрізді/дискілік қалшықты бекемдеңіз.

Тез кыскыш гайка SDS-elic

Күралдарды пайдаланусыз ажарлау құралын оңай ауыстыру үшін қыскыш гайканың (9) орнына тез қыскыш гайканы (11) пайдалануға болады.

▶ Тез крысыш сомынды (11) тек ажаралу немесе кесу шенберімен пайдалану мумкін.

Бузылмаған мінсіз тез қыскыш гайкасын пайдаланыңыз (11).

Бурап қоюда жылдам қысу сомынының жазылған жағы (11) ажарлау дискісіне көрсетпейіне көз жеткізіңіз; бағыттама индекстік белгіге (24) көрсетуі тиіс суретін қараңыз.

Ажарлау шпинделін (1) бекіту үшін шпиндельді бекіту түймесін басыңыз. Тез қыскыш гайканы бекемдеу үшін ажарлау дискісін күш салып сағат тілінің бағытымен бұраңыз.

Дурыс бекітілген, закымдалмаған тез кыскыш гайканы сақинаны сағат тілінің бағытына қарсы бурау арқылы шығаруға болады.

Ешкашан қатты бекемделген тез қысқыш гайканы тістеуікпен бурап алмаңыз, екі буйірлік тесігі бар гайка кілтін пайдаланыңыз. Гайка кілтін суретте

көрсетілгендей екі бүйірлік тесігімен орнатыңыз.

Жарамды тегістеу құралы

Осы нүсқаулықта жоғарыда атап өтілген барлық тегістеу кұралдарын пайдалануға болады.

Пайдаланылатын тегістеу күралдарының руксат етілген айналымдар саны [мин⁻¹] немесе айналу жылдамдығы [м/с] төменде берілген кестедегі мәндерден төмен болмауы керек.

Сондыктан тегістеу құралының жапсырмасында көрсетілген руксат етілген айналымдар санын немесе айналу жылдамдығын сақтаңыз.

макс. [мм] [мм]

^-1 [M/c]

Dbd [мин

100 30 M 14 8500 45

Редукторлық басты буру

▶ Барлық жұмыстардан алдың электр құралының желілік айырын розеткадан шығарыңыз.

Редукторлы бастиекті 90° кадаммен буруға болады. Осылайша сөндіргішті жұмыска ыңғайлы күйге орнатуға болады, мысалы, сору жұмыстары үшін соратын қалпаклен және бағыттауштармен (21) немесе солақайлар үшін. 4 буранданы толығымен

бурап босатыңыз. Редукторлық басты корпустан алмастан жаңа күйге жайлап бұрыңыз. 4 бұранданы берік бекітіңіз.

Шанды және жоңқаларды сору

Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жуту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдыктарымен (хромат, ағашты қорғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандар арқылы өнделуі мүмкін.

– Мумкіншілігінше осы материал үшін сәйкес келетін шансорғышты пайдаланыңыз.
- Жумыс орнының жаксы желдетілуіне кез жеткізіңіз.
– P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.

Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналмауын кадагалаңыз. Шаң оңай түтануы мүмкін.

Пайдалану

Icke косу

Желі куатына назар аударыңыз! Ток кезінің куаты электр куралдың зауыттық тактайшасындағы мәліметтеріне сай болуы қажет. 230 В белгісімен белгіленген электр куралдармен 220 В жумыс істеуге болады.

Элект құралы қуат қоры жеткіліксіз немесе іске қосу тогын қушейтетін сәйкес кернеу реттегішімен жабдықталмаған электр генераторларынан қуат алса, қосу кезінде қуат төмендеуі немесе электр құралы әдеттен тыс әрекет етуі мүмкін.

Генератордың жарамдылығын, әсіресе, желі үшін жарамдылығын тексеріңіз.

Косу/өшіру

Электр құралды қосу үшін сөндіргішті (2) алға жылжытыңыз, содан кейін басыңыз.

Басылған сөндіргішті (2) бекіту үшін сөндіргішті (2) одан әрі алға жылжытыңыз.

Электр құралды өшіру үшін сөндіргішті (2) жіберіңіз немесе бекітілсе, сөндіргішті (2) қысқа уақыт бойы басыңыз және жіберіңіз.

Бекітілмейтін сөндіргіш (елге байланысты):

Электр құралды қосу үшін сөндіргішті (2) алға жылжытыңыз, содан кейін басыңыз.

Электр құралды өшіру үшін қосқышты/өшіргішті (2) жіберіңіз.

Пайдаланудан алдын ажарлау күралдарын қайта тексеріңіз. Ажарлау күралы берік орнатылып, еш кедергісіз айналуы қажет. 1 минут ішінде сынау жұмысын жуктемесіз орындаңыз. Ақауы бар, домалақ емес және дірілдейтін ажарлау күралдарын пайдаланбаңыз. Бузылған ажарлау күралдары жарылып, закымдарға алып келуі мүмкін.

Кайта косылудан корғаныс

Қайта қосылудан қорғағыш қуаттандырудан кейін электр құралының бақылаусыз іске қосылуын болдырмайды.

Қайта іске қосу үшін ажыратқышты (2) өшірілген күйге келтіріп, электр құралын қайта қосыңыз.

Іске қосу тогының шектеулері

Іске қосу тогын шектеудің электрондық жүйесі электр кұралды қосу кезіндегі қуатты шектейді және 16 А розеткадан жұмыс істеуге мүмкіндік береді.

Нускау: электр куралы косудан кейін бірден толык айналымдар санымен айналса, онда бул іске косу тогын шектеудің және кайтадан косылудан қорғаудың істен шықканын білдіреді. Электр куралын бірден сервистік қызметке жіберу керек, мекенжайларды «Тутынушыға

194|Қазақ

кызмет көрсету және пайдалану кеңестері» тарауынан караңыз.

▶ Барлык жумыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Тірек қабырғаларда ойыктар жасағанда абайлаңыз, «Статика туралы нүсқаулар» тарауын қараңыз.
▶ Салмағы тұрақты қалыпты қамтамасыз етпесе, дайындаманы бекітіңіз.
Электр куралға токтағанша жүктеме түсірмеңіз.
Жоғары жуктемеден кейін электр құралдың біраз салқындауына, бірнеше минут бос жүрісте жұмыс істеуіне мүмкіндік беріңіз.
Электр куралды абразивті-кесу станинада пайдаланбаңыз.

Нускау: Пайдаланбағанда желі айырын розеткадан шығарыңыз. Электр құралында желі айыры қосулы болып желіде кернеу барысында өшірулі болғанда да аздап ток түтынады.

▶ Тегістеу және кесу дискілеріне суығанша тимеңіз. Шенберлер жұмыс кезінде қызады.

Сыдырып тегістеу

▶ Ешкашан кесу шецберлерін сыдырып тегістеу үшін пайдаланбаңыз.

30° - 40° шенбер бурышымен сыдырып тегістеу кезінде ең жақсы нәтижелер алуға болады. Электр құралды жайлап басып, алға және артқа жылжытыңыз. Бүл кезде дайындама тым қатты қызбайды, түсін өзгертпейді және арналар пайда болмайды.

Желпуіш тәрізді ажарлау шенбері

Желпуіш тәрізді ажарлау шеңберімен (құрал) бірге дәңес беттерді және профильдерді де өндеуге болады. Желпуіш тәрізді ажарлау шеңберлері әдеттегі ажарлау шеңберлерімен салыстырғанда ұзағырақ қызмет етеді, азырақ шу шығарады және ажарлау температурасы азырақ болады.

Металды кесу

▶ Байланысты абразивтер көмегімен кесу үшін әрқашан кесуге арналған қаптаманы пайдаланыңыз (13).

Ажарлау шенберімен кескенде біркелкі, материал ушін дұрыс берумен жұмыс істеңіз. Кесу шенберіне қысым түсірменіз, оны еңкейтпеніз және шайқамаңыз.

Буйірлік крысыммен айналғанында кесу шеңберін токтатпаңыз.

Электр құралын әрқашан айналу бағытына қарсы жүргізу керек. Әйтпесе

бақылаусыз кесілген жерден шығу қаупі туындайды.

Профильдерді немесе төрт қырлы құбырларды кесу кезінде кесуді ең аз көлденен қимада бастаңыз.

Тасты кесу

▶ Тасты кескенде шаңның жеткілікті сорылуын қамтамасыз етіңіз.
▶ Шантуткыш маскасын киіціз.
▶ Бул электр куралды тек күргақ кесу/курғақ тегістеу үшін пайдалануға болады.

Тасты кесу үшін алмас кесу дискілерін пайдаланған жен. Бағыттауыштар бар қорғағыш қаптаманы (21) пайдалану үшін тас шаңын сорып алу үшін шаңсорғышты пайдалану керек. Bosch осындай шаңсорғыштарды ұсынады.

Электр күралды өшіріңіз және бағыттауыштардың алдыңғы бөлігімен бөлшекке орнатыңыз.

Электр құралды біркелкі, материалға сәйкес berумен жылжытыңыз.

Курамында киыршык тас эте көп аса қатты материалдарды, мысалы,

бетонды, өндеу кезінде алмас шецбер қызып кетуі және зақымдалуы мүмкін. Алмас шецбердегі үшқындар осыны білдіреді.

Бул жағдайда жұмысты төқтатыңыз және алмас шенберді бос жүрісте, ең жоғары жылдамдықта қысқа уақыт бойы салқындатыңыз.

Өнімділіктің айтарлықтай төмендеуі және үшқындар алмас кесу шеңбері өтпес болып қалғанын білдіреді. Оны абразивті материалда, мысалы, силикат кірпіште, қыскаша кесу арқылы өткірлеуге болады.

Статика туралы нускаулар

Тірек кабырғалардағы ойыктарға DIN 1053 нормасының 1 тармағы немесе сәйкес елдегі ереже қолданылады. Бүл нұсқауларды міндетті түрде орындау керек. Жұмысты бастамас бұрын статика жөніндегі маманмен, сәулетшімен немесе прорабпен кеңесіңіз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

▶ Барлық жумыстардан алдын электр құралының желілік айырын розеткадан шығарыңыз.
Жаксы әрі сенімді жұмыс істеу үшін электр құралы мен желдеткіш тесікті таза ұстаңыз.

▶ Тетенше жумыс жағдайында мүмкін болғанша шаңсорғышты пайдаланыңыз. Желдеткіш тесікті жиї урлеп, тазартып артық тоқтан сақтайтын қосқышты (PRCD) қосыңыз. Металды еңдеуде ток өткізетін шаң электр құралының ішінде жиналуы мүмкін. Электр құралының окшаулағышы зақымдалуы мүмкін.

Жабдыктарды мукият сактаңыз және күтіңіз.

Егер байланыс сымын алмастыру кажет болса, қауіпсіздіктің төмендеуіне жол бермеу үшін осы жұмыс тек Bosch компаниясы немесе Bosch электр құралдары бойынша өкілетті қызмет көрсету орталықтарында жүргізілуі тиіс.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің әсер етуіне жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушы (өндіруші) сатып алушыға өнімдер туралы қажетті және шынайы ақпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы ақпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бул туралы акпарат берілуі тиіс.

Энімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

• Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;
  – Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;
  – Сатушы осы бүйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік жөніндегі мәлімдемелердің бар болуы туралы ақпаратты сатып алушыға беруге міндетті;
  – Идентификациялық сипаттары жоқ (жогалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету орталығы өнімді жәндеу және оған техникалық қызмет көрсету, сөндай-ақ қосалқы бөлшектер туралы сұрақтарға жауап береді. Құрамдас бөлшектер бойынша кескін мен қосалқы бөлшектер туралы мәліметтер теменdegі мекенжай бойынша

колжетімді: www.bosch-pt.com

Bosch қызметтік кеңес беру тобы біздің өнімдер және олардың керек-жарактары туралы сұрақтарыңызға жауап береді.

Сурактар кою және косалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімнің фирмалық тактайшасындағы 10 таңбалы өнім нөмірін беріңіз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолмен әкеліген өнімдерді пайдалану қауіпті, денсаулығыңзыға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шагымдарды кабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казақстан Республикасы 050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыққан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық зақымдардың жоқтығы;
  – пайдалану бойынша нүсқаулық талаптарының бүзылу белгілерінің жоктығы;
  – пайдалану бойынша нүсқаулықта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
  – біліксіз жәндеу белгілерінің жоқтығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпы тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

- табифи тозу (ресурстың толық пайдаланылүы);

– кате орнату, рүксатсыз модификациялау, кате қолдану, қызмет көрсету немесе сақтау ережелерін

196 | Română

бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;

– электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіNDERІН деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Кәдеге жарату

Электр куралдар, жабдыктар және бумаларын айналаны коргайтын кәдеге жаратуға апару қажет.

Электр куралдарды үй кокысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі құралдар бойынша Еуропа 2012/19/EU ережесі және үлтық заңдарға сайкес пайдалануға жарамсыз электр құралдары бөлек жиналып, кәдеге жаратылуы қажет.

Română
