OTP6233BH - Ас үй сорғысы Hansa - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Ас үй сорғышы
Бренд	Hansa
Модель	OTP6233BH
Орнату түрі	Кіріктірілген / Телескопиялық
Өлшемдері (Е x Т x Б)	600 x 280 x 150 мм (шамамен)
Қуат көзі	220-240 В ~ 50 Гц
Қозғалтқыш қуаты	200 Вт (шамамен)
Сорғыш өнімділігі	400 м³/сағ (макс., шамамен)
Жылдамдықтар саны	3 + Турбо
Жарықтандыру	ЖШД (немесе галоген/қыздыру модулі)
Сүзгі түрі	Алюминий май сүзгісі + белсендірілген көмір сүзгісі
Бақылау түрі	Кіріктірілген алдыңғы панелі бар кнопкалы қосқыш
Шу деңгейі	55 дБ (шамамен)
Энергия класы	A (шамамен)
Салмағы	8 кг (шамамен)
Құбыр диаметрі	120 мм немесе 150 мм
Орнату биіктігі	электр/газ плитасынан 65-75 см жоғары
Кепілдік	2 жыл (кепілдік картасын қараңыз)

Жиі қойылатын сұрақтар - OTP6233BH Hansa

Май сүзгісін қалай тазартуға болады?

Май сүзгісін айына кемінде бір рет тазарту керек. Оны ыдыс жуғыш машинада немесе қолмен жұмсақ жуғыш затпен жууға болады. Бірнеше жуудан кейін алюминий түсі өзгеруі мүмкін, бірақ бұл оның қызметіне әсер етпейді.

Көмір сүзгісін қаншалықты жиі ауыстыру керек?

Белсендірілген көмір сүзгісін 3-4 ай сайын немесе сорғыш қарқынды пайдаланылса, жиірек ауыстыру керек. Ол жууға немесе қалпына келтіруге жарамайды.

Сорғышты қалай пайдалану керек?

Сорғыштың тартылатын алдыңғы панелі бар. Оны шығарғаннан кейін кнопкалы қосқышпен төмен, орта, жоғары жылдамдықты немесе турбоны таңдауға болады. Жарықтандыру жеке түймемен басқарылады және желдеткіштен тәуелсіз жұмыс істейді.

Дұрыс орнату биіктігі қандай?

Электр плиталары үшін орнату биіктігі 65-75 см, газ плиталары үшін 65-75 см болуы керек, өнім парағында көрсетілгендей. Қабырға немесе төбе сорғышты көтеруге жеткілікті берік екеніне көз жеткізіңіз.

Егер шамдар жұмыс істемесе, не істеу керек?

Шамды ауыстыру қажет пе екенін тексеріңіз. Бастапқы орнатылған түрімен бірдей түрін (қыздыру/галоген/ЖШД) пайдаланыңыз. Мәселе сақталса, уәкілетті қызмет көрсету орталығына хабарласыңыз.

Сорғышты сүзгілерсіз пайдалануға бола ма?

Жоқ, сорғыш әрқашан алюминий май сүзгілері орнатылған күйде пайдаланылуы керек. Сүзгілерсіз пайдалану өрт қаупін арттырады. Көмір сүзгісі тек рециркуляция режимі үшін қажет.

Сорғыш және рециркуляция режимдері арасында қалай ауысуға болады?

Телескопиялық және кіріктірілген сорғыштар үшін сорғыш режимі сыртқы құбырды қажет етеді. Рециркуляция режимі үшін белсендірілген көмір сүзгісін және ауа бағыттағышты (бар болса) орнатыңыз. Нақты модель мәліметтері үшін нұсқаулықты қараңыз.

Шектік қосқыш не істейді?

Шектік қосқыш тартылатын алдыңғы панель шығарылғанда желдеткішті алдыңғы орнатылған жылдамдықта автоматты түрде іске қосады. Модельге байланысты панельді кері тартқанда шамдарды өшіруі мүмкін.

Сорғышты газ плиталарының жанында пайдалану қауіпсіз бе?

Иә, бірақ қауіпсіздік нұсқауларын орындаңыз: сорғыштың астында ашық отты қалдырмаңыз, жеткілікті желдетуді қамтамасыз етіңіз, сорғыштың астында фламбе жасамаңыз. Сорғышты білікті маман орнатуы керек.

Сериялық нөмір мен кепілдік мәліметтерін қайдан табуға болады?

Сериялық нөмір құрылғының сәйкестендіру жапсырмасында орналасқан. Қызмет көрсету сұраулары үшін оны жазып алыңыз. Кепілдік шарттары кепілдік картасында берілген. Жөндеу жұмыстарын уәкілетті қызмет көрсету орталықтары орындауы керек.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ OTP6233BH Hansa

ПАЙДАЛАНУ БОЙЫНША НУСКАУ КК

Бугіннен бастап күнделікті міндеттер анағұрлым жеңілденетін болады. 📄Нansa бүл айтарлықтай оңай пайдалану мен керемет тиімділіктің үйлесімі. Нұсқаулықты оқып шыққаннан кейін қызмет көрсету еш қиындық тудырмайды.

Зауыттан шығарылған жабдық қапталар алдында бақылау-сынау стендтерінде қауіпсіздік және атқарымдылық түрғысынан мұқият тексерілді .

Дұрыс қызмет көрсетпеуінің алдын алу үшін ас үй сорғышын қосар алдында аталмыш пайдалану жөніндегі нұсқаулықпен мұқият оқып танысу керек. Нұсқаулықта көрсетілген нұсқауларды сақтау Сіздің плитаны дұрыс пайдаланбауыңыздың алдын алады. Нұсқаулықты сақтаған дұрыс және оны әрдайым қоластында болатын орындарда ұстаған жөн.

Төтенше жағдайлардың алдын алу үшін, жұмысты нұсқаулық бойынша бастаңыз.

Күрметпен

Hansa

Haushaltsgeräte

ҚАУІПСІЗДІК ТЕХНИКАСЫ БОЙЫНША НҮСҚАУЛАР

• Сузіндіні қолданар алдында, пайдалану бойынша осы нұсқауды зер салып оқыңыз
• Кұрылғы тек тұрмыстық мақсатта ғана қолдануға арналған.
• Өндіруші кұрылғы кұрылымына қызметіне әсер етпейтін өзгерістерді енгізуге кұқылы.
• Өндіруші осы нұсқаудағы ұсыныстарды қадағаламау нәтижесінже аспапты дұрыс пайдаланбаудан түындаған болуы мұмкін зақымдарға, жануға немесе өртке жауап бермейді.

- Асүй сүзіндісі асүй иістерін және булануын жою үшін қызмет етеді. Басқа да мақсаттар үшін қолдануға тыйым салынады.

- Буру тәртібінде жұмыс істеп түрған сүзіндіні, тиісті желдеткіш каналына қосу қажет (жану құрылғылары қосылған қаналушы ауа өткізгіштерге, түтіндіктерге немесе желдету шахталарына қосуға тыйым салынады). Сүзінді үшін ауаның сыртқа қайтуымен ауа өткізгішті орнату қажет. Ауа өткізгіштің ұзынддығы (көбінесе 0 120 мм-лік немесе 150 мм-лік құбыр) 4-5 м-ден артық болмауы тиіс. Ауа өткізгіш сіңіру режиміндегі телескопиялық және жићаздық сіңіргіштерде де талап етіледі.

- Сорып алу тәртібінде жұмыс істейтін сүзінділер үшін белсендірілген көмірмен сүзгі орнату қажет. Осы жағдайда ауа сыртқа қайтарумен ауа өткізгішті орнату қажеттілігі жок, бірақ ауаны қайтаруды реттегіш құрастыру ұсынылады (тек ағынды сүзінді).

- Сузінді желдеткіш жұмысының бірнеше жылдамдығынан біреуін таңдау мүмкіншілігімен тәуелсіз жарықпен және сүзінді желдеткішімен жабдықталған.

- Кұрылғының нұсқасына байланысты сүзінді газ немесе электрлік плита ұстінен вертикаль қабырғаларына (ағынды және жан-жақты сүзінділер); газ немесе электр плита ұстінен төбесіне (аралдық сүзінділер); газ немесе электрлік плита ұстінен вертикаль қабырғасына шкафқа (телескоптық немесе шкафқа салып қоятын) тұрақты құрастыру үшін арналған. Құрастыру алдында Сізбен сатып алынған сүзіндіні қабырға/төбе ұстай алатынына көз жеткізу қажет Сүзіндінің кейбір үлгілері өте ауыр.

- Кұрылғының электр және газ плитасының үстіндегі орнату биіктігі 1-суретте және өнім парағында (құрылғының техникалық сипаттамасында) көрсетілген.

- Асүй сүзіндінің астында плитадан кастрөлді алу уақытында ашық отты ашық қалдыруға тыйым салынады, алаудың ең төмендігін реттеу керек. Қуаттың орынсыз шығынына және заттың қауіпті шоғырлауына келтіретін болғандықтан, ыдыс-аяқтардың шектен тыс шықпауы үшін алауды ескеріңіз.

- Улкён мөлшерлі маймен немесе сарымаймен ас өзірлеу кезінде плитаны қараусыз қалдыруға болмайды. Қызған май немесе сарымай өздігінен түтануы және сүзіндінінің жануына келтіруі мүмкін.

- Әр жо́лы тазалау, сүзгіні ауыстыру немесе жөндеу алдында қоректендіру көзінен сүзіндіні ажыратыңыз.

- Асүй сүзіндісіне арналған майтүтқы сүзгіні айына 1 рет тазалау қажет, себебі майға қаныққан сүзгі жеңіл түтанылады.

- Сузінді орнатылған жайда басқа электрлік емес аспаптарды пайдалану (мысалы, сүйық отындықта жұмысістейтін пештер, қазандықтар, бойлер немесе ағынды су жылытқыштар), жеткілікті желдеткіштерді қамтамасыз ету кажет. Егер токты ажырату 0,004 мбар аспаған жағдайда ғана осы құрылғыларды орнату орнында жану құрылғысы бөлме ауасына байланысты және сүзіндінің бір уақытта жұмыс

істеуі кезінде пайдалану қауіпсіздігі мүмкін (иістерді сіңіргіш ретінде асүй сүзінділері қолданылса осы шарттар міндеттелмейді).

• Асүй сүзіндісіне білекпен тірелуге тыйым салынады.
• Сіңіргіш осы нұсқаулықта көрсетілген консервацияға қатысты нұсқауларды ұстана отырып, ішінен де, сыртынан да жиі (АЙЫНА БІР РЕТТЕН СИРЕТПЕЙ) тазартылуы тиіс. Сіңіргішті тазартуға және сүзгіштерді ауыстыруға қатысты қағидаттарды ұстанбау, өрт шығу қаупінің туындауына себеп болады.
• Электрлік сымында ақау болған жағдайда оны тек арнайы маманданған жөндеу шеберханасында алмастыру керек.
• Кос полюсті ажыраткыш немесе розеткадан электр өткізгішін созып түру көмегімен коректендіруші желіден аспапты ажырату мүмкіншілігін қамтамасыз ету қажет
• Баларға және дене, мануальды және ақыл- ой мүмкіншілігі шектеулі түлғаларға, олар окытылғанға және аспапты пайдалану бойынша нұсқаумен таныстырылғанға дейін аспапты қолдануға рүқсат бермеңіз.
• Балалар ата-ананың қарауынсыз қалғанда, балалардың құрылғыны қолдана алмайтынына ерекше назар аудару қажет.
• Асуй сүзіндісінің зауыттық қалқаншасында көрсетілген қуатына желіdegі қуаттың сәйкес келуіне көз жеткізіңіз.
• Сузіндіні орнатар алдында электрлік коректендірудің сымын тарқатып алу және түзету қажет.
• Орау материалдарын (полиэтиленды каптар, пенопласт бөлшектері және т.б.) құрылғыны ашу үрдісі кезінде балалардан алыс ұстау керек.
• Сіңіргішті желілік куат көзіне қосар алдында куат кабелінің дұрыс орнатылғанын және

монтаждау жұмыстары барысында сіңіргішпен ҚЫСЫЛМАғАНЫН тексеріп алған жән.

Курылғыны орнату аяқталғанға дейін электр желісіне қоспаңыз.

• Май устайтын алюминийлі сүзгіштері орнатылмаған сіңіргіштерді пайдалануға тыйым салынады.
• Ашык отты пайдаланумен сүзінді астында ас эзірлеуге қатаң тыйым (салынады).
• Пайдаланылған газды бұру үшін қажетті техникалық құралдарды және қауіпсіздік құралдарын қолдану саласында қүзіретті жергілікті органдармен берілген ережелерді қатаң қадағалау керек.
• Осы нұсқауда қөрсетілген соңына дейін бүркелмеген бұрамалар және бекітілмеген элементтер өмір және денсаулық үшін қауіптілік түындауы мүмкін
• Аспалы' сіңіргіштер иістерді сіңіру режимінде ғана жұмыс істейді
• ЕСКЕРТУ! Бурандаларды немесе бекіту құрылғысын осы нұсқауларға сәйкес орнатпау электрлік қауіптерге әкелуі мүмкін.
• Осы құрылғыны 8 және одан жоғары жастағы балалар, сонымен қатар шектеулі дене, сипапсезу және ақыл-ой қабілеттері бар адамдар, жабдықты қолдануға тәжірибесі және білімі жок адамдар, егер олар үздіксіз бақылауда болған жағдайда немесе жабдықты қауіпсіз қолдану бойынша нұсқаулар алған және осы құрылғыны пайдаланумен байланысты ықтимал қауіптілік туралы құлақтандырылған жағдайда ғана, қолдануға болады. Балаларға аспаппен ойнауға болмайды. 8 жасқа дейінгі балаларға және құзыретті түлғаның бақылауысыз аспапты тазалауға және оған техникалық қызмет көрсетуге болмайды.

ОРАУДАН АШУ

Құрылғыны тасымалдау кезінде зағымдалудан қорғау қарастырылған. Құрылғыны ашқаннан кейін орау элементтерін қоршаған ортаны ластамай жинаңыз. Орау үшін қолданылған барлық материалдар, қоршаған ортаға зиянсыз 100% қайта өнделе алады, сәйкес символмен таңбалауға ие.

Назар аударыңыз! Орау материалдарын (полиэтиленды каптар, пенопласт бөлшектері және т.б.) кұрылғыны ашу үрдісі кезінде балалардан алыс ұстау керек.

ПАЙДАЛАНЫЛГАН ҚұРЫЛФЫЛАРДЫ КӘДЕГЕ ЖАРАТУ

Осы құрылғы 2012/19/ЕС. Бұндай таңбалау бұл құрылғыны, пайдаланудан кейін басқа да тұрмыстық қалдықтармен бірге лактыруға болмайтындығы жайлы акпараттандырады.

Пайдаланушы құрылғыны қолданыста болған электрлі және электронды құрылғыларды жинаушыларға тапсыруға міндетті. Қалдықтарды жинаушылар, жинау пунктері, дүкендер және бөлімшелер бүл құрылғыны тапсыруға мүмкіндік беретін жүйені құрайды.

Пайдалануда болған электрлі және электронды құрылғы адам денсаулығына және қоршаған орта салдарына, бар болатын қауіпті құрылымды элементтерінен, соными мен қатар мүндай құрылғының қайта дұрыс жұмыс істемеуіне және қоймалануына қауіптіліктің алдын алуға бұл қаулы мүмкіндік береді.

ПАЙДАЛАНУ

Сіңіргішті баскару

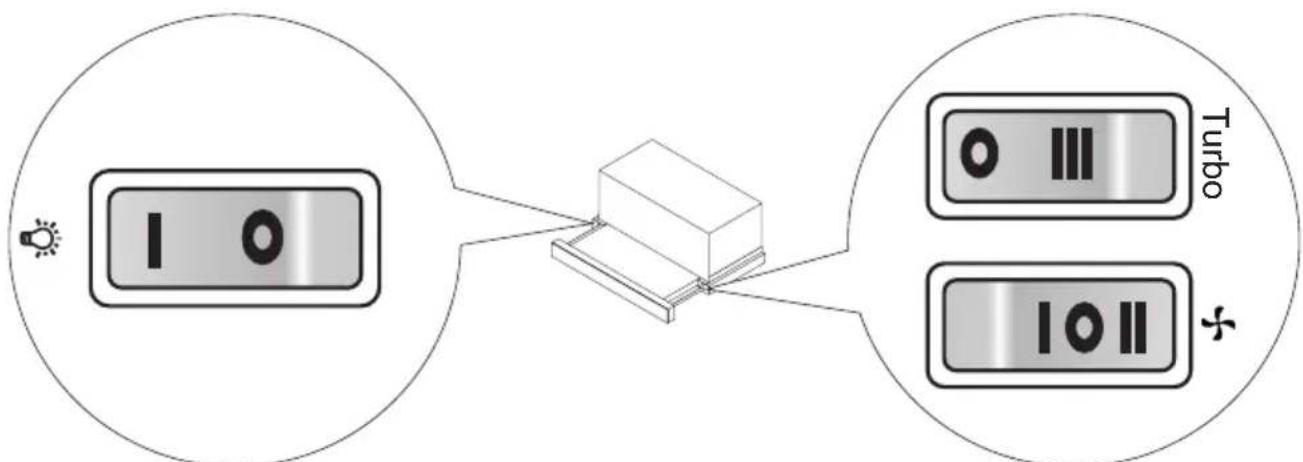

Сіңіргішті басқару панелі 4-суретте көрсетілген және еске түсіру үшін төменде келтірілген:

Басқару панелі батырмалармен (теңселмелі) жабдықталған. Олар телескоптық түтас панельді жылжытқаннан кейін көрінеді. Телескоптық сорғыш үштық ауыстырып-қосқышпен жабдықталған. Телескоптық түтас панельді әбір жылжытқаннан кейін сорғыш ертеректе орнатылған жылдамдықпен жұмыс істей бастайды.

Егер жылдамдыктарды күйлеу мүмкіндігі (түтас панель жылжытылған кезде):

Ең төмен жылдамдық. Осы жылдамдықты булардың онша көп емес мөлшерінде қолданыңыз.
- Орташа жылдамдығы. Осы жылдамдықты булардың орташа мөлшерінде қолданыңыз, мысалы, бірнеше тағамды бір уақытта әзірлеген кезде.
- Ең жоғары жылдамдық. Осы жылдамдықты булардың ең жоғары мөлшерінде, мысалы, құырған кезде немесе грильде ас әзірлеген кезде.
O- Сорғыш сөндірулі (панельді жылжыту сорғыш қозғалтқышының іске қосылуын тудырмайды).

Нышанымен белгіленген түйме жарыктандыруды қосуға немесе сөндіруге арналған. Сорғыштағы жарыктандыру сорғыштың қозғалтқышына тәуелденбей әрекет етеді.

Моделіне байланысты ￥штык ауыстырып-қосқыш татүтас панель алынып тасталған кезде жарықты сөндіреді.

Сорғыштың жұмысы туралы өзге маңызды акпарат

Сіңіргіш-сүзгі ретіндегі жұмысы: Бүл нұскада әдette сүзілген ауа осы арнайы бейімделген саңылау арқылы орынжайға кері қайтарылады. Осы тәртіпте жұмыс істеу үшін бұрыштық сүзгі орнатылуы тиіс, сондай-ак шығарушы ауа өткізгішті орнатуға кеңес беріледі (қолжетімдігі үлгіге байланысты, ең алдымен, сорғыш шкафтарда кездеседі).

Ауа шығару тәртібінде жұмыс істеу: Ауаны шығару тәртібінде асуй сүзіндісі арнайы ауа өткізгіш жәрдемімен жайдан сыртқа ластанған асуй ауасын шығарып тастайды Осы жағдайда сүзіндіден көмір сүзгісін шығарған дұрыс. Мамандандырылған дүкендерде сатып алуға болатын тиісті бекіту қапсырмаларымен және 150 мм немесе 120 мм диаметрлі іілгіш немесе пластикалық сала көмегімен ауаны шығару үшін тесікке сүзінді қосылады. Қосуды тек білікті мамандар ғана орындай алады.

Желдеткіштің жылдамдығы: Шағын және орта жылдамдық қалыпты шарттар және булардың төмен концентрациялауы кезінде қолданылады, максимальды жылдамдық ас үйде булардың жоғары концентрациялауы кезінде ғана қолданылады, мысалы, құыру немесе гриль қолдану уақытында.

Ескертпе (эмбебап сорғыштарға ғана қатысты): Әмбебап сорғыштардың құрылымы жұмыс тәртібін қолмен өзгертуді талап етеді. Өзгерту әдісі 8-суретте көрсетілген.

Ескертпе (телескоптық және кіріктірме сорғыштарға ғана қатысты): Шкафтағы телескоптық және салып қойылған сіңіру тәртібінде істейтін сүзінділер ауаның қайтуы үшін құбырды қосуды талап етеді. Құбырдың екінші соңғысын жайға бағыттаңыз, сол арқылы тазартылған ауа шығады.

Назар аударыңыз: Аспалы сорғыштар иістерді сіңіру тәртібінде ғана әрекет етеді.

ТАЗАРТУ ЖЭНЕ КУТИМ

Консервациялау

Удайы тазалау және консервациялау асүй сүзіндісінің сенімді және жалғастыру жұмысына кепілденеді. Өндірушінің ұсыныстарына сәйкес алюминді май түтқы немесе көмір сүзгілерін ауыстыруға ерекше назар аудару қажет.

• Катты дымкыл шуберектерді немесе жөкелерді қолдануға, сонымен қатар суды сорғалатып сүзіндіні жууға тыйым салынады.
• Тазалау үшін спиртті және ерітінді құралдарын қолдануға тыйым салынады, себебі олар үстінің (тот баспайтын) лакталған лайлануды келтіреді.
• Тот баспайтын болаттан устін тазалау үшін агрресивті жуу құралдарын қолдануға тыйым салынады.
• Катты шуберектерді және, жөкелерді қолдануға тыйым салынады
• Бейтарап жуу құралдарын қолданумен ылғалды матамен тазалау ұсынылады.

Назар аударыңыз: Ыдыс жуу машинасында алюминді сүзгіні бірнеше рет жуғаннан кейін, оның түсі өзгеруі мүмкін. Түсті өзгерту жарамсыздықты немесе оны ауыстыру қажеттілігін білдірмейді.

Май аулағыш сүзгі

Май түтқы сүзгісін жұмсақ жүү құралдарын немесе сүйық сабынды қолданумен ыдыс жүү машиналарында немесе қолмен сүзіндінің қалыпты жұмысы кезінде айына бір рет тазалау қажет.

Май түтқы сүзгілерін бөлшектеу 5 суретте көрсетілген.

Кейбір үлгілерде акрилдык сүзгілер қолданылады. Жіті қолдану жағдайындаоны 2 айда немесе жиірек ауыстыру қажет.

Бурыштык сузгі

Көмір сүзгісі желдеткіш ауа өткізгішіне сүзінді қосылған жағдайда қолданылады. Белсендірілген көмір сүзгілері толық қанықтырғанға дейін иістерге шейін сіңіреді. Осындай сүзгіні жууға, регенациялауға болмайды, егер сүзінді жіті жұмыс істесе, ластану шарасы бойынша 3-4 айда бір рет немесе жиірек өте шарасы кезінде ауыстыру қажет.

Көмір сүзгісінің моделі және бөлшектеу 6-суретте көрсетілген.

Жарыктандыру

Зауытты орнату шамдары сиякты қыздыру / галоген / диодты үлгілердегі шамдарды қолдану. Шамдарды ауыстыру 7 сурette көрсетілген. Егер осы нұсқаулықта ондай сурет болмаса, жарықтандыру модулін авторластырған сервистік орталық ғана ауыстыра алады.

Кепілдік қызмет көрсету ережесі кепілдік талонында баяндалған. Өндіруші кір жуғыш машинасын тиісті түрде қолданбау нәтижесінде келтірілген қандай да бір залал үшін жауапкершілік тартпайды.

Сервис

• Жабдыкты өндіруші барлық жәндеу және реттеу жұмыстарын өндірушінің зауыттық сервистік қызметінің немесе авторластырылған сервистік қызметінің орындауына кеңес береді. Қауіпсіздік ережелерін негізге ала отырып, құрылғыны өз бетінше жәндеуге болмайды.
• Курылғыны қажетті біліктілігі жоқ түлғалардың жөндеуі пайдаланушы үшін маңызды қауіп төндіруі мүмкін.
• Өндіруші, импорттаушы немесе уәкілетті өкілдін кұрылғыға беретін ең аз кепілдік мерзімі кепілдік талонында көрсетілген.
• Курылғы өз бетінше бейімдеу, өзгерістер енгізу, пломбаларды немесе басқа да жабдықтарды немесе оның бөліктерін қорғау шараларын бузу, сондай-ақ пайдалану жөніндегі нүсқаулыққа сәйкес келмейтін жабдыққа өз бетінше араласу нәтижесінде өз кепілдігін жоғалтады.

Ақауланған жағдайда жөндеуге және көмекке өтінім білдіру

Егер құрылғыны жөндеу қажет болса, сервистік орталыққа жүгініңіз. Сервистік орталықтың мекенжайы және байланыс телефоны кепілдік талонда көрсетілген. Қолданудың алдында құрылғының сериялық нөмірін дайындау қажет, ол зауыттық тактайшада көрсетілген. bstғайлы болу үшін оны төменде жазыңыз:

Өндірушінің мәлімдемесі

Осымен өндіруші түрмыстық аспабының төменdegі көрсетілген негізгі талаптар мен басшылықтарына сәйкес келеді деп куәландырады;

• төменвольтті жабдыктар директивасы 2014/35/EC,
- электромагниттік үйлесімділік директивасы 2014/30/ЕС,
- коршаған ортаны жобалау директивасы 2009/125/ЕС,
• „төмен вольтты жабдыктардың қауіпсіздігі үшін” талап ТР ТС 004/2011,
- „техникалық құралдардың электромагниттік үйлесімділігі” талап ТР ТС 020/2011

Аспап 458 сайкестікті белгілсімен таңбаланады, және оған нарықты бақылау меке- мелерге ұсынылатын сәйкестік сертификаты беріледі.
