HJ18ex2.8B IASE A - объектив CANON - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Хабар таратуға арналған масштабтау линзасы
Бренд	Canon
Модель	HJ18ex2.8B IASE A
Линза түрі	HD BCTV масштабтау линзасы (сандық жетек блогымен)
Фокус арақашықтығы (1x)	28 - 500 мм
Фокус арақашықтығы (2x)	56 - 1000 мм
Масштабтау коэффициенті	18x
Максималды апертура (1x)	f/2.8 (28-286 мм кезінде), f/4.9 (500 мм кезінде)
Максималды апертура (2x)	f/5.6 (56-572 мм кезінде), f/9.8 (1000 мм кезінде)
Кескін форматы	Диагональ 11 мм (9.6 x 5.4 мм)
Бұрыштық көру өрісі (1x кең)	19.5° x 11.0°
Бұрыштық көру өрісі (1x теле)	1.1° x 0.6°
Нысанның минималды қашықтығы (M.O.D.)	2.2 м
Макро мүмкіндігі	Иә (кең бұрышта линза төбесінен 10 мм)
Фланец артқы қашықтығы	48 мм (ауада)
Сүзгі жіпі (капюшон блогы)	127 мм P0.75
Линза баррелінің жіпі	94 мм P1.0
Масштабтау жылдамдығы (толық диапазон макс.)	0.5 с ± 0.2 с
Фокустау жылдамдығы (толық диапазон макс.)	1.5 с ± 0.3 с
Иристі басқару	Камерадан (авто/қолмен, лезде авто-ириспен)
Бекіткіш	B4
Қуат көзі	Тұрақты ток 12 В (10 - 17 В)
Ток тұтынуы (IASE S түрі)	Макс. 500 мА
Жұмыс температурасы	-20°C-тан +45°C-қа дейін
Салмағы (капюшонсыз, IASE S)	Шамамен 2.56 кг
Кірістірілген кеңейткіш	2x (қолмен рычаг)
Негізгі мүмкіндіктер	Серво/Қолмен масштабтау, Артқы фокусты реттеу, Ирис күшейтуін реттеу, Масштабтау бағыты, Shuttle-Shot, Жылдамдықты орнату, Кадрлауды орнату (Zoom/Focus/Z+F), Муфтасыз масштабтау (-C S нұсқаларында), Дисплейі бар сандық жетек блогы, Ауыстыру тағайындау (VTR, RET, AUX және т.б.)
Жиынтықтағы керек-жарақтар	Линза корпусы, Линза қақпағы, Капюшон, Капюшон қақпағы, Шаң қақпағы, Пайдалану нұсқаулығы, Ақпараттық дисплей нұсқаулығы бар CD-ROM

Жиі қойылатын сұрақтар - HJ18ex2.8B IASE A CANON

Canon HJ18ex2.8B IASE A линзасының артқы фокусын қалай реттеуге болады?

Кеңейткіш рычагын 1x күйіне қойыңыз, иристі толық ашыңыз, телефотоға дейін масштабтаңыз, алыстағы нысанға фокустаңыз, содан кейін кең бұрышқа масштабтаңыз. Фланец артқы бекіту бұрандасын босатыңыз және нысанды фокустау үшін фланец артқы реттеу сақинасын бұраңыз. Фокус масштабтау диапазоны бойынша сақталғанша қайталаңыз. Бұранданы қатайтыңыз.

Осы линзадағы макро функциясын қалай пайдалануға болады?

Макро сақинасын босату үшін макро түймесін басыңыз. Түймені басып тұрып, макро сақинасын сағат тілімен (камера жағынан) бұраңыз. Линзаны масштабтау арқылы ең кең бұрышқа қойыңыз, содан кейін макро сақинасын пайдаланып фокустаңыз. Кең бұрышта нысанның минималды қашықтығы 10 мм болады.

VTR, RET және AUX ауыстырып-қосқыштарына функцияларды қалай тағайындауға болады?

Дисплейді DISPLAY ауыстырып-қосқышымен қосыңыз. Ауыстырып-қосқыш атауын таңдау үшін басқару пернесін пайдаланыңыз (мысалы, VTR). Set пернесін басыңыз, содан кейін қажетті функцияны таңдау үшін солға/оңға пернелерін пайдаланыңыз (мысалы, Fr1P, Shtl, Sped). Растау үшін Set пернесін қайта басыңыз.

Shuttle-Shot функциясы дегеніміз не және оны қалай пайдалануға болады?

Shuttle-Shot ағымдағы масштабтау позициясы мен сақталған позиция арасында максималды жылдамдықпен лезде қозғалуға мүмкіндік береді. 'Shtl'-ді ауыстырып-қосқышқа тағайындаңыз. Позицияны сақтау үшін MEMO ауыстырып-қосқышын басып тұрып, Shtl ауыстырып-қосқышын басыңыз. Shtl басу сақталған позицияға жылжиды; оны босату бастапқы позицияға қайтарады.

Zoom Track функциясын қалай орнатуға болады?

Дисплей арқылы Zoom Track функциясын қосыңыз ([Trk] мәнін ON күйіне қойыңыз) немесе MEMO және Instant Auto-Iris пернелерін 3 секунд басып тұрыңыз. Позицияларды орнату үшін, қажетті телефото немесе кең шегіне масштабтаңыз, содан кейін MEMO пернесін басып тұрып, Instant Auto-Iris пернесін басыңыз. Серво жұмысы кезінде масштабтау орнатылған диапазонмен шектеледі.

Мен бұл линзаны қолмен фокус режимінде пайдалана аламын ба?

Иә. IASE S түріндегі линзалар үшін фокус операциясын ауыстыру тұтқасын MANU. күйіне қойыңыз және фокус сақинасын бұраңыз. Зақымдануды болдырмау үшін сақинаны бұрар алдында тұтқаның MANU. күйінде екеніне көз жеткізіңіз.

Серво және қолмен масштабтау арасында қалай ауысуға болады?

Жетек блогының түбіндегі масштабтау операциясын ауыстыру тұтқасын пайдаланыңыз. Рокерлі тербелмелі тұтқаны пайдаланып моторлы масштабтау үшін SERVO күйіне қойыңыз; масштабтау сақинасын немесе рычагты бұрап қолмен масштабтау үшін MANU. күйіне қойыңыз. Қолмен жұмыс істеу алдында әрқашан MANU. күйіне ауысыңыз.

Линзаны тазалаудың дұрыс жолы қандай?

Кабельді ажыратыңыз және линзаны камерадан алыңыз. Шаңды кетіру үшін линза үрлегішін немесе жұмсақ щетканы пайдаланыңыз. Саусақ іздері немесе дақтар үшін коммерциялық линза тазалағыш сұйықтығымен ылғалдандырылған таза мақта матаны пайдаланыңыз, ортасынан шетіне қарай спираль түрінде ақырын сүртіңіз. Бензол немесе еріткіш қолданбаңыз.

Бұл линзаға қандай қуат көзі қажет?

Линза 10-дан 17 В-қа дейінгі диапазондағы тұрақты ток 12 В (номиналды) кернеумен жұмыс істейді. IASE S түрі үшін ток тұтынуы макс. 500 мА. Сыртқы батареяларды немесе адаптерлерді пайдаланған кезде полярлықтың дұрыс екеніне көз жеткізіңіз.

Линзаны пайдаланбаған кезде қалай сақтау керек?

Әрқашан линза қақпағын, капюшон қақпағын және шаң қақпағын бекітіңіз. Құрғақ жерде сақтаңыз. Ылғал болса, құрғақ шүберекпен сүртіңіз және кептіргіші бар пластик қапшыққа салыңыз. Жарықтың шоғырлануынан өрт қаупін болдырмау үшін тікелей күн сәулесінен аулақ болыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ HJ18ex2.8B IASE A CANON

Қазақ тілінде....К1 бетін қараңыз

EAC белгісіне сай пайдаланушы нүсқаулығы

EAC

Қазақ тілінде....К1 бетін қараңыз

Инструкция

Пайдаланушы нускаулығы

(1) Өнімді пайдаланбай тұрып, «ЖАЛПЫ ҚАУІПСІЗДІК ТУРАЛЫ АҚПАРАТ» бөлімін (артқы жағында) оқыңыз. Қауіпсіздік шараларын сақтау керек.
(2) Өнімді пайдаланбай тұрып пайдаланушы нұсқаулығын (осы парак) оқыңыз. Нұсқаулықты болашақта анықтама алуға дайын сақтаңыз.

АЛГЫ СОЗ

Бул пайдаланушы нускаулығы келесі үлгілерге қатысты:

Баскасы көрсетілмейінше осы нүсқаулықтағы суреттер НЈ18ех7.6В көрсетеді. Іс жүзіндегі пішіндер үлгілерге және техникалық сипаттамаларға байланысты әр түрлі болуы мүмкін.

ЖАСАП ШЫФАРЫЛГАН КУНИ

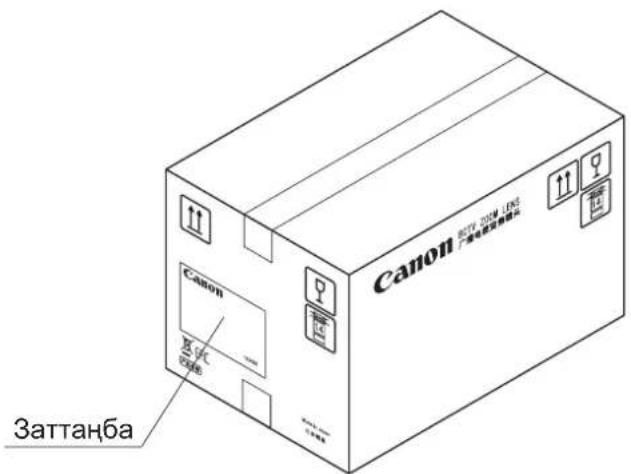

Жасап шығарылған күні орама заттаңбасында төмендегідей көрсетілген.

Мысал:

Бізге хабарласыңыз. Өнімдер туралы сұрақтарыңыз болса, бізге хабарласыңыз.

(Қазақстан)

Контакт орамада көрсетілген.

ШЫККАН ЖЕРІ: ЖАПОНИЯДА ЖАСАЛГАН

ЖАЛПЫ КАУІПСІЗДІК АҚПАРАТЫ

Бул өнімде не нускаулыкта көрсетілген ескертулер мен хабарландырулар орындалуы тиіс.

Жаракатты болдырмауға бағытталған бұл ескертүлер мен хабарландыруларды орындамау жаракат немесе апатқа әкелуі мүмкін.

Бул нускаулықтың мазмұнымен танысу және өнімді тиісінше пайдалану үшін оны муқият оқып шығыңыз.

Сондай-ак, бул нускаулықты қажет кезде оңай қол жеткізіле алатын жерде сақтау керек.

Апаттарды болдырмау және түтынушылар мен басқа адамдардың қауіпсіздігін қөрғау мақсатында бұл нұсқаулықта келесі белгілер мен ескерту және хабарландыру мәтіні қолданылған.

⚠️ АБАЙ БОЛЫНЫЗ	Өзіңіз немесе басқалар үшін өлім немесе ауыр жаракат әкелуі мүмкін қауіпті жағдайды білдіреді. Барлық ұақытта қауіпсіз жұмысты қамтамасыз ету үшін барлық ескертпелерді орынданыз.
⚠️ ЕСКЕРТУ	Өзіңіз немесе басқалар үшін орташа жаракат немесе мүліктің зақымдалуына әкелуі мүмкін қауіпті жағдайды білдіреді. Барлық ұақытта қауіпсіз жұмысты қамтамасыз ету үшін барлық ескертулерді орынданыз.
ЕСКЕРІМ	Ескертулер мен пайдалану бойынша ұсыныстарды көрсетеді. Маңызды ақпаратты қамтиды, ол орындалмаған жағдайда өнімнің тиісінше жұмыс істемеуіне әкелуі мүмкін. Ескерімдер, сондай-ақ, пайдалану бойынша маңызды ақпаратты қамтиды.

ӨНІМДІ ҚОЛДАНУ

АБАЙ БОЛЫНЫЗ

1. Объективті дымқыл күйінде ұстамаңыз немесе ішіне сұйықтықтың кіруіне жол бермеңіз. Ішіне су кірсе, өнімнің пайдалануын дереу төқтатыңыз. Өнімнің мұндай жағдайларда пайдалануын жалғастыру өрт немесе электр тогымен соғылу қаупін тудыруы мүмкін.
2. Объектив арқылы күн немесе басқа жарқын заттарға қарамаңыз. Бүл көзді бүлдіруі мүмкін.
3. Кабельді ажыратканда коннектордың өзін үстап тұрыңыз. Кабельді үстап тарту оны закымдауы немесе булдіруі мүмкін және қысқа тұлықталу жағдайында өрт немесе электр тогымен соғылу қаупін тудыруы мүмкін.

ECKEPTY

1. Өнімді тасымалдау кезінде құлатып алмаңыз. Оны құлату жаракатты тудыруы мүмкін.
2. Барлык бекітпелердің мыктап бекем екендігіне кез жеткізіңіз. Егер бекітпелер босап қалса, белшектер түсіп, жаракатка әкелуі мүмкін.
3. Бекітпелердің мыктап бекемделгеніне көз жеткізу үшін оларды жүйелі түрде (бір жыл ішінде әр алты ай сайын) тексеріңіз. Егер бекітпелер босап қалса, бөлшектер түсіп, жаракатқа әкелуі мүмкін.
4. Бул өнім тікелей күн көзінде пайдаланылған кезде құралдың ішкі бөліктері жоғары температураға дейін қызыы мүмкін. Құралдың жоғары температура әсеріне ұшырауы күтілген кезде тұтынушы тарапынан тиісті қызып кетуді болдырмау шараларын орынданаңыз.

ECKEPIM

1. Объективті соғу немесе құлату оның бүлінуіне әкелуі мүмкін.
2. Объектив суға төзімсіз. Жаңбыр, қар немесе сумен тікелей байланысты болдырмаңыз. Болмаса, бүл енімнің зақымдалуына әкелуі мүмкін.
3. Шанды орталарда объективті бекіту не алу кезінде оның корпусын жауып отырыңыз. Кұрылғының ішіне шан түссе, бұл өнімнің закымдалуынаәкелуі мүмкін.
4. Объектив пайдаланылғанда температураның күрт өзгерістерін болдырмауға қарсы шараларды қолданыңыз, объективтің ішінде конденсат тузілсе, бул құрылғы жұмысының төқтауына әкелуі мүмкін.
5. Химиялық заттар пайдаланылатын орындар сияқты кейбір орталарда пайдаланудан бұрын Canon өкілімен хабарласыңыз.

Төменде көрсетілген кез келген ақау туындаған жағдайда Canon өкілімен немесе объективті сатқан дилеріңізбен хабарласыңыз.

• Объективтен түтін, бу немесе әдеттен тыс шу шығып түр
- Объективтің ішінде бөгде заттар (сүйықтық немесе металл заттар сияқты)

Объективтің сыртын тазаламас бұрын кабельді ажыратып, объективті фотокамерадан алыңыз. Бүл өнімді тазаламас бұрын бензин, еріткіш немесе басқа жанғыш заттарды пайдаланбаңыз. Болмаса, бүл өрт немесе электр тогымен соғылу қаупін тудыруы мүмкін.

ECKEPIM

1. Объектив үрлегішін немесе жұмсақ объектив қылшағын пайдаланып шанды тазалаңыз. Саусақ іздері немесе дақтар болса, объективті тазалауға арналған сүйықтықта суланған мақтадан жасалған таза матаны немесе объективті тазалау қағазын пайдаланыңыз. Объективтің ортасындағы спиральді абайлап сүртіңіз. Объективтің ішіндегі шанды ыскыламаңыз, бүл объективтің бетін сызаттауы мүмкін.
2. Пайдалану жағдайлары мен ортасына байланысты жылына бір рет тексерулерді өткізіп отыру қажет. Қажет болса, жоспарлы жөндеуге сұрау беріңіз.

CAKTAY

ECKEPTY

Сақтаудың алдында әрқашан объектив қақпағын (немесе корпус қақпағын) және шаң қақпағын бекітіңіз. Объективті бекітілген қақпақсыз сақтау объектив жарық көзіне фокусталған жағдайда өртке әкелуі мүмкін.

ECKEPIM

Объективті ылғал немесе түтінді орталарда түзілетін кез келген дымқылдан дереу тазалаңыз. Ішіне ылғалдың түсуін болдырмау үшін объективті десиканты бар пластик пакетке салыңыз. Болмаса, бүл өнімде зеңнің түзілуін немесе оның зақымдалуына әкелуі мүмкін.

ТУТЫНУШЫГА АРНАЛФАН АҚПАРАТ

1. Canon компаниясы тутынушының бул енімді дұрыс пайдаланбауынан түындайтын кез келген зақым үшін жауапкершіліктен бас тартады.
2. Canon компаниясы енім сапасы, функциялары немесе жұмыс нұсқаулығының нарықта өтімділігі және үйлесімділігіне қатысты тұтынушы талаптарына сәйкес келмеуі үшін жауапкершіліктен бас тартады. Осыған қоса Canon компаниясы енімді тұтынушы мақсаттарына сәйкес пайдаланудан түындаған кез келген тікелей немесе кездейсоқ зақым үшін жауапкершіліктен бас тартады.
3. Canon компаниясы бул өнімді пайдалану барысында алынған нәтижелер үшін жауапкершіліктен бас тартады.
4. Өнім сипаттамалары, конфигурациясы және сыртқы түрі алдын ала ескертусіз өзгертілуі мүмкін.
5. Бул нүсқаулықта көрсетілмеген жөндеулер, техникалық қызмет көрсету немесе теңшеулерге қатысты қосымша ақпаратты алу үшін Canon дилеріңізбен немесе Canon сату екілімен хабарласыңыз.
6. Өнім Canon компаниясымен немесе Canon өкілімен ақылдаспай өзгертілген жағдайда Canon компаниясы оған қызмет көрсетпеуі немесе жәндемеуі мүмкін.

CANON INC.

«Silver City» бизнес-орталығы

109028, Мәскеу, Ресей

Барлык кұқықтар қорғалған. Осы нұсқаулықтың ешбір бөлігін Canon Inc. компаниясының жазбаша рұқсатынсыз кез келген түрде не кез келген әдістермен жаңғыртуға немесе көшіруге болмайды.

ОРНАТУ ЖОЛЫ

ОБЪЕКТИВТІ КАМЕРАĞА ОРНАТУ

Объективті камераға орнатпай тұрып, камераның куаты өшірулі екенін тексеріңіз.

1 Объективтен тозацнан корғаушы қакпакты алыңыз.
2 Объективті камера бекіткішіне орнату үшін объективтің орнын бекіткішті камера бекіткішіндегі ойыкқа туралаңыз.

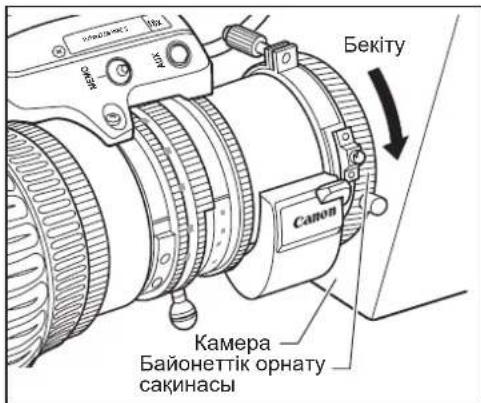

3 Объективті бекіту үшін камерадағы байонеттік орнату сақинасын бұрыңыз.

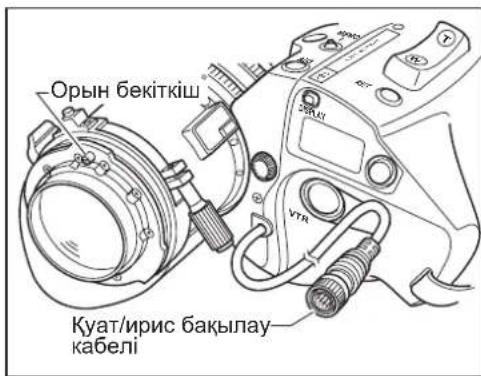

4 Объективтің куат/ирис бақылау кабелін камераға қосыңыз.

ECKEPTNE:

1. Камераның бүкіл салмағын тіреу үшін ешкашан объективті, іске қосу және бау бөлігін ұстамаңыз. Объективтің орнату бөлігіне және іске қосу бірлігіне тым көп күш түсіру объектив механизмінің зақымдалуына әкелуі мүмкін.
2. Номиналды кернеу: 12 В тұрақты ток Қалыпты жұмыс ауқымы: 10 - 17 В тұрақты ток Егер батарея немесе адаптер пайдаланылса, өндірушілерге байланысты номиналды кернеу жоғарырақ болуы мүмкін, сондықтан жоғарыдағы кернеулерді қатаң сақтау керек. Егер қалыпты жұмыс ауқымынан тыс кернеу пайдаланылса, іске қосу бірлігі істен шығады. Объективтің қуат кірісінде оң және теріс түйіспелері бар. Батареялар немесе адаптерлерді жалғау кезінде қуат қабелін тиісті түйіспелерін қаратып жалғаңыз. Кабельді қате түйіспелерімен жалғау өнімнің зақымдалуын тудыруы мүмкін.

Объектив кабы объективке зауытта бекітіледі. Төменде нүсқауға қарап, объектив қақпағын алыңыз және бленданы бекітіңіз.

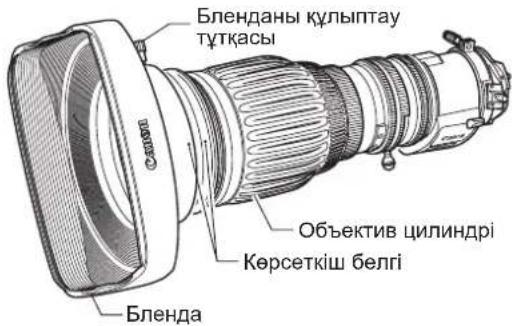

1 Бленданы объектив цилиндрінің алдында орнатыңыз.
2 Блендадағы және объектив цилиндріндегі көрсеткіш белгілерді туралаңыз.
3 Бленданы кулыптау түткасын бекемдеңіз.

ОНЫ КОСЫНЫЗ

Улкейтуді қолмен басқару

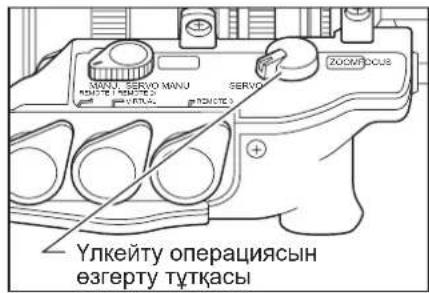

1 Объективтің іске қосу бірлігінің төменгі жағындағы үлкейту операциясын өзгерту түтқасын мАНУ. күйіне орнатыңыз.

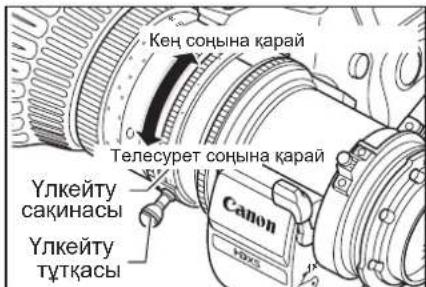

2 Улкейту операциясын орындау үшін үлкейту сакинасын (немесе үлкейту түткасын) бұрыңыз.

ECKEPTNE:

Колмен үлкейту операцияларын орындамай тұрып үлкейту операциясын өзгерту түтқасын « MANU.» күйіне орнату керек. Колмен үлкейту операциялары түтқа «SERVO» күйінде болғанда күшпен орындалса, объектив зақымдалуы мүмкін.

Серво үлкейту операциясы

Улкейту операциясын объективтегі бекітілген моторды іске қосу арқылы орындауға болады.

1 Улкейту операциясын езгерту түткасын SERVO күйіне орнатыңыз.

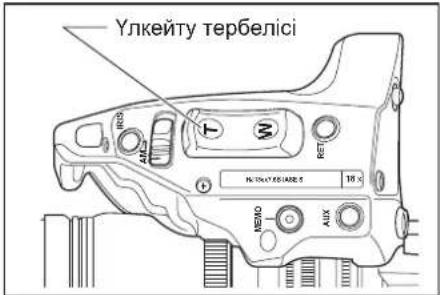

2 Улкейту операциясын орындау үшін үлкейту тербелісі басылды. Улкейту жылдамдығын басып жатқан қосқыштың терендігі арқылы өзгертуге болады. Қосқышты негұрлым терең басса, үлкейту жылдамдығы соғүрлым тезірек болады.

ФОКУСТЫ БАСКАРУ

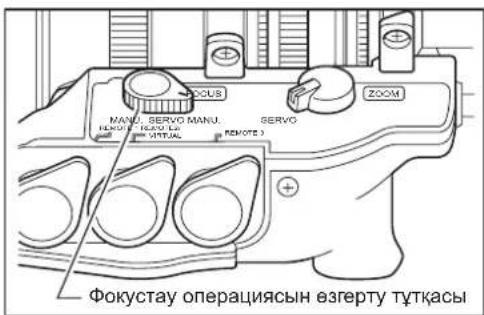

1 А түріне жататын объектив пайдаланылса, үлкейту операциясын өзгерту түтқасын MANU. күйіне орнатыңыз.

ЕСКЕРТПЕ:

А түріне жататын объектив пайдаланылса, түтқа SERVO күйінде қалғанда фокустау сақинасын бұру үшін тым көп күш пайдаланылса, камера зақымдалуы мүмкін.

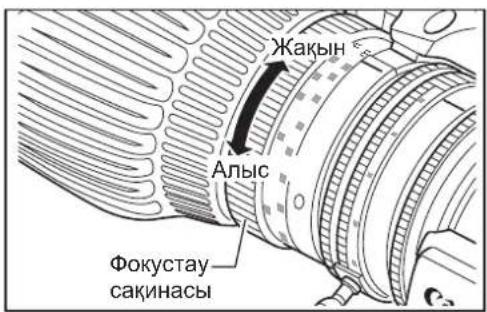

2 Жакын немесе алыс нысанды фокуска экелу үшін фокустау сақинасын бұрыңыз.

Серво фокустау операциясы

1 А түріне жататын объектив пайдаланылса, үлкейту операциясын өзгерту түткасын SERVO күйіне орнатыңыз

2 Фокус қолданысы сияқты жаракты орнатыңыз. Жарактарды басқару туралы мәліметтерді бірге берілген қужаттан қараңыз.

			HJ14ex4.3B HJ1	7ex6.2B HJ18ex7.6B
Фокустык қашықтық		1x 4	3-60 мм 6,2-106 мм 7,6-137 мм
		2x 8	6-120 мм 12,4-212 мм 15,2-274 мм
Улкейту қатынасы 14 × 17× 18×
Максималды салыстырмалы апертура		1x	1:1,8 (4,3-40 мм кезде)1:2,7 (60 мм кезде)	1:1,8 (6,2-65,8 мм кезде)1:2,9 (106 мм кезде)	1:1,8 (7,6-103 мм кезде)1:2,4 (137 мм кезде)
		2x	1:3,6 (8,6-80 мм кезде)1:5,4 (120 мм кезде)	1:3,6 (12,4-131,6 мм кезде)1:5,8 (212 мм кезде)	1:3,6 (15,2-206 мм кезде)1:4,8 (274 мм кезде)
Кескін пішімі Диа. 11 мм (9,6 × 5,4 мм)
Көріністің бұрыштық өрісі	Көң	1x	96,3°×64,2° 75,5°×47,1°	64,6°×39,1°
		2x	58,3°×34,9° 42,3°×24,6°	35,1°×20,1°
	Телесурет	1x	9,1°×5,2° 5,2°×2,9°	0°×2,3°
		2x	4,6° ×2,6° 2,6° ×1,5°	2,0° ×1,1°
Нысанга минималды қашықтық (М.О.Д.) (Макро: объектив шыңынан 10 мм)			0,3 м 0,4 м	0,56 м
М.О.Д. кезіндегі нысан өлшемдері	Көң	1x	76,4 см×43,0 см	73,3 см×41,2 см	65,5 см×36,8 см
		2x	38,2 см×21,5 см	36,7 см×20,6 см	32,8 см×18,4 см
	Телесурет	1x	5,2 см×2,9 см	4,1 см×2,3 см	3,8 см×2,1 см
		2x	2,6 см×1,5 см	2,1 см×1,2 см	1,9 см×1,1 см
Шеттің арқасы			48 мм (ауада)
Фильтрлерге арналған ирек ойма			127 мм Р0,75 (бленда белігінің ирек оймасының өлшемі)	105 мм Р1,0 (бленда белігінің ирек оймасының өлшемі)	82 мм Р0,75 (алдыңғы объектив цилиндрінің өлшемі)
Көң аукымда үлкейту жылдамдығы			Макс. 0,5s± 0,2s
Көң аукымда фокусталған жылдамдық			1,3s ± 0,3s	1,5s ± 0,3s	1,3s ± 0,3s
Ирис			Камерадан бақылау
Орнату			Орнату В4 бекіткіші
Қуат кезі			Тұрақты ток 12В (Тұрақты ток 10~17В)
Ағымдағы тұтыну (DC12В)		R түрі	Макс. 300 мА
		A түрі	Макс. 500 мА
Жұмыс температурасы			Температура: -20°C және 45°C арасында Ылғалдылық: 5% және 95%RH арасында (конденсатсыз)
Блендасыз массасы (Шамамен )		IRSE S	1,99 кг	1,97 кг	1,58 кг
		IASE S	2,07 кг	2,05 кг	1,66 кг
			HJ18ex28B HJ21ex7.5B HJ24ex7.5B
Фокустык қашықтық		1x 28-500 мм 7.5-158 мм 7,5-180 мм
		2x 56-1000 мм 15-316 мм 15,0-360 мм
Улкейту қатынасы			18x 21x		24×
Максималды салыстырмалы апертура		1x	1:2,8(28-286 мм кезде)1:4,9(500 мм кезде)	1:1,9(7,5-116 мм кезде)1:2,6(158 мм кезде)	1:1,8 (7,5-120 мм кезде)1:2,7 (180 мм кезде)
		2x	1:5,6(56-572 мм кезде)1:9,8(1000 мм кезде)	1:3,8(15-232 мм кезде)1:5,2(316 мм кезде)	1:3,6 (15-240 мм кезде)1:5,4 (360 мм кезде)
Кескін пішімі Диа. 11 мм (9,6 x 5,4 мм)
Көріністің бұрыштық өрісі	Көң	1x	19,5°×11,0° 65,2°×39,6° 65,2°×39,6°
		2x	9,8°×5,5° 35,5°×20,4° 35,5°×20,4°
	Телесурет	1x	1,1°×0,6° 3,5°×2,0° 3,1°×1,7°
		2x	0,6°×0,3° 1,7° ×1,0° 1,5° ×0,9°
Нысанга минималды қашықтық (М.О.Д.) (Макро: объектив шыңынан 10 мм)			2,2 м 0,85 м 0,8 м
М.О.Д. кезіндегі нысан өлшемдері	Көң	1x	71,1×40,0 см	120,4×67,7 см	96,0см×54,0 см
		2x	35,6×20,0 см	60,2×33,9 см	48,0 см×27,0 см
	Телесурет	1x	4,1×2,3 см	5,6×3,2 см	4,1 см×2,3 см
		2x	2,1×1,2 см	2,8×1,6 см	2,1 см×1,2 см
Шеттің арқасы			48 мм (ауада)
Фильтрлерге арналған ирек ойма			127 мм Р0,75(бленда бөлігінің ирек оймасының өлшемі)		94 мм Р1,0 (алдыңғы объектив цилиндрінің өлшемі) немесе 105 мм Р1,0 (бленда бөлігінің ирек оймасының өлшемі)
Көң аукымда үлкейту жылдамдығы			Макс. 0,5s± 0,2s
Көң аукымда фокусталған жылдамдық			1,5s ± 0,3s
Ирис			Камерадан бақылау
Орнату			Орнату В4 бекіткіші
Қуат көзі			Тұрақты ток 12В (Тұрақты ток 10~17В)
Ағымдағы тутыну (DC12В)		R түрі	Макс. 300 мА
		A түрі	Макс. 500 мА
Жұмыс температурасы			Температура: -20°C және 45°C арасында Ылғалдылық: 5% және 95%RH арасында (конденсатсыз)
Блендасыз массасы (Шамамен )		IRSE S	—	—	1,78 кг
		IASE S	2.56 кг	2.69 кг	1,86 кг

HDGC Lenses

			KJ10ex4.5B KJ17ex7.7B KJ22ex7.6B
Фокустык қашықтық		1×4,5-45 мм 7,7-131 мм 7,6-168 мм
		2×9-90 мм 15,4-262 мм 15,2-336 мм
Улкейту қатынасы 10 × 17× 22×
Максималды салыстырмалы апертура		1×	1:1,8 (4,5-34,5 мм кезде)1:2,35 (45 мм кезде)	1:1,8 (7,7-102,5 мм кезде)1:2,3 (131 мм кезде)	1:1,8 (7,6-116,3 мм кезде)1:2,6 (168 мм кезде)
		2×	1:3,6 (9-68,9 мм кезде)1:4,7 (90 мм кезде)	1:3,6 (15,4-205 мм кезде)1:4,6 (262 мм кезде)	1:3,6 (15,2-232,6 мм кезде)1:5,2 (336 мм кезде)
Кескін пішімі Диа. 11 мм (9,6 × 5,4 мм)
Көріністің бұрыштық ерісі	Көң	1×	93,7°×61,9° 63,9°×38,6° 64,6°×39,1°
		2×	56,1°×33,4° 34,6°×19,9° 35,1°×20,1°
	Телесурет	1×	12,2°×6,9° 4,2°×2,4° 3,3°×1,8°
		2×	6,1° ×3,4° 2,1° ×1,2° 1,6° ×0,9°
Нысанга минималды қашықтық (М.О.О.) (Макро: объектив шыңынан 10 мм)			0,3 м 0,6 м 0,8 м
М.О.О. кезіндегі нысан өлшемдері	Көң	1×	74,1 см×41,7 см	68,5 см×38,5 см	95,0 см×53,4 см
		2×	37.0 см×20,8 см	34,3 см×19,3 см	47,5 см×26,7 см
	Телесурет	1×	6,4 см×3,6 см	4,2 см×2,4 см	4,4 см×2,5 см
		2×	3,2 см×1,8 см	2,1 см×1,2 см	2,2 см×1,3 см
Шеттің арқасы			48 мм (ауада)
Фильтрлерге арналған ирек ойма			127 мм Р0,75 (бленда белігінің ирек оймасының өлшемі)	82 мм Р0,75 (алдыңғы объектив цилиндрінің өлшемі)	94 мм Р1,0 (алдыңғы объектив цилиндрінің өлшемі) немесе 105 мм Р1,0 (бленда белігінің ирек оймасының өлшемі)
Көң аукымда үлкейту жылдамдығы			Макс. 0,5s± 0,2s
Көң аукымда фокусталған жылдамдық 1,3s ± 0,3s			1,5s ± 0,3s
Ирис			Камерадан бақылау
Орнату			Орнату В4 бекіткіші
Куат кезі			Тұрақты ток 12В (Тұрақты ток 10~17В)
Ағымдағы тұтыну (DC12В)		R түрі	Макс. 300 мА
		A түрі	Макс. 500 мА
Жұмыс температурасы			Температура: -20°C және 45°C арасында Ылғалдылық: 5% және 95%RH арасында (конденсатсыз)
Блендасыз массасы (Шамамен )		IRSE S	1,83 кг	1,48 кг	1,82 кг
		IASE S	1,91 кг	1,56 кг	1,89 кг

資料集

TECHNICAL INFORMATION

资料汇编
