ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GDE682HB AEG

КК Колдану туралы нускаулары | Пештің сорғыш қондырғысы 143

AEG компаниясына кош келдіңіз! Кұрылғымызды тандағаныңызға ракмет.

Пайдалану туралы ақпаратты, кітапшаларды, ақаулықты жою құралы, қызмет көрсету және жәндеу туралы ақпаратты мына жерден алыңыз: www.aeg.com/support

Өндіруші ескертусіз өзгеріс енгізу құқығына не.

МАЗМУНЫ

Құрылғыны орнатып іске қолданар алдында бірге жеткізілген нұсқауларды мұқият оқып шығыңыз. Дұрыс орнатпау немесе пайдаланбау нәтижесінде орын алған жаракат немесе зақымға өндіруші жауапты емес. Нұсқаулықтарды кейін қарап жұру үшін әрқашан қауіпсіз және қол жетімді жерде сақтаңыз.

1.1 Балалар мен әлсіз адамдардың қауіпсіздігі

- Бүл құрылғыны 8 жастан асқан балалар мен дене, сезім не ақыл-ой қабілеттері шектеулі не тәжірибесі аз адамдар өз қауіпсіздігін қамтамасыз ететін адамның қадағалауы не құрылғыны қауіпсіз қолдану бойынша берген нұсқауына сүйеніп, дұрыс қолданбау салдарын түсінсе, онда қолдануына болады. 8 жасқа толмаған балалар мен мүмкіндіктері өте шектеулі мүгедек адамдарды басқалар қадағаламаған жағдайда құрылғыдан алыс ұстау керек.

• Балалардың кұрылғымен ойнамауын қадағалау керек.

• Барлық орам материалдарын балалардан алыс ұстап, қоқыска тиісті түрде тастау керек.
• Кұрылғы жұмыс істеп түрғанда, балалар мен үй жануарларын алыс ұстаңыз.
• Балалар құрылғыны жәндеу және тазалау жұмыстарын бақылаусыз орындамауы керек.

1.2 Жалпы қауіпсіздік

• Бүл құрылғы үйде пештердің, тағам пісіргіштердің және сол тәрізді басқа да пісіру құралдарының үстіне орналастырып қолдануға арналған.
• Бүл құрылғы ішкі ортада бір отбасының тұрмыстық пайдалануына арналған.
• Бүл құрылғыны кеңселерде, қонақүй бөлмелерінде, төсек және таңғы ас қамтамасыз етілетін қонақ бөлмелерінде, ферма үйлерінде және мұндай пайдалану (орташа) тұрмыстық пайдалану деңгейлерінен аспайтын басқа ұқсас тұрғын жайда пайдалануға болады.
• Кандай да бір жәндеу жұмысын орындар алдында құрылғыны қуат көзінен ажыратыңыз.
• САКТЫК ЕСКЕРТУ: Алмалы бөлшектерді пісіру кұрылғыларымен бірге пайдаланғанда ысып кетуі мүмкін.
• Кұрылғымен бірге жеткізілген бекіту бұрандаларын ғана қолданыңыз, егер жеткізілмесе, орнату нұсқауларында ұсынылған бұрандаларды пайдаланыңыз. Құрылғыны орнату талаптарына сәйкес ыңғайлы және қауіпсіз жөрге орнатыңыз.
• ЕСКЕРТУ: Бұрандалар немесе бекіту құрылғысы осы нұсқауларға сәйкес орнатылмаса, ток соғу қауіптеріне әкөлуі мүмкін.
  • Кұрылғыны бекіту үшін желімдерді пайдаланбаңыз.
  • Табалар қойылған пештің беті мен құрылғының төменгі бөлігіне дейінгі ең аз қашықтық, пешке немесе

құрылғыға арналған орнату нұсқауларында өзгеше көрсетілмесе, кем дегенде 65 см болуға тиіс.

- Ауаны шығару жөргілікті нормативтік актілердің талаптарына сәйкес келуі керек.

• Газ немесе баска жанармай қолданатын құрылғылардан, сонымен қатар ашық оттан бөлінетін газдар бөлмеге қайта кірмес үшін, құрылғы орнатылған бөлменің жақсы желдетілуін қамтамасыз етіңіз.

- Желдету саңылауларының бітеліп қалмағанын және құрылғы жинаған ауа басқа құрылғылардан келетін түтін мен буды тартатын жүйеге (орталықтан жылыту жүйелері, термосифондар, су жылытқыштар және т.б.) тасымалданбағанын тексеріңіз.

• Кұрылғы басқа құрылғылармен бірге іске қосылғанда, бөлмедегі ең үлкен вакуум 0,04 мбар-дан аспау керек.

- Егер куат сымы зақымдалса, ток соғу қаупін болдырмау үшін, оны өндіруші немесе оның уәкілетті қызмет көрсету орталығы не сол сияқты білікті маман ауыстыруы тиіс.

- Егер сым жинағы зақымдалса, оны өндірушіден немесе оның уәкілетті қызмет көрсету орталығынан алуға болатын арнайы сым жинағына ауыстыру керек.

• Құрылғы қуат көзіне тура қосылған болса, Құрылғыны электр желісінің барлық полюстерінен ажыратуға мүмкіндік беретін түйықтағыш Құрылғымен жабдықталуы керек. Тоқтан толық айыру жұмыстарын Ⅲ-ші асқын кернеу санатында көрсетілген жағдайларға сай іске асыру керек. Ажырату Құралын сымдарды өткізу ережелеріне сай бекітілген сымдарға біріктіру керек.

- Кұрылғының астына фламбе тәсілімен ас пісіруге болмайды.

- Қауіпті немесе жарылғыш материалдарды және буларды пайдаланбаныз.

- Кұрылғының бетіндегі материалдың сапасы түспес үшін жұмсақ шүберекпен мезгіл-мезгіл тазалаңыз.

• Құрылғының бетін тазалау үшін бумен тазалау құралын, сулы спрейді, қатты жеміргіш заттарды немесе өткір темір құралдарды пайдаланбаңыз. Бейтарап жуғыш заттарды ғана қолданыңыз.
- Өрт шықпас үшін май жинайтын сүзгілерді (кемінде 2 айда бір рет) және құрылғыға жиналған майларды тазалаңыз.
• Кұрылғының ішін шуберекпен тазалаңыз.

2. КАУІПСІЗДІК НУСКАУЛАРЫ

2.1 Орнату

ECKEPTY!

Жаракат алу, электр қатері, күйіп қалу, өрт қаупі, құрылғыны бүлдіріп алу қаупі бар.

• Осы күрылғыны тек білікті маман ғана орнатуға тиіс.
• Булінген құрылғыны орнатпаңыз немесе іске қоспаңыз.
• Кұрылғымен бірге жеткізілген орнату нұсқауларын орынданаңыз.
• Кұрылғы ауыр болғандықтан, орнынан жылжытқан кезде әрқашан абай болыңыз. Әрқашан қауіпсіздік қолғабы мен бітеу аяқ киім киіңіз.
• Кұрылғыны орнатпас бұрын барлық орам материалдарын, жапсырмасын және қорғаныш үлдірін алыңыз.
• Ауа тартқыш құрылғыны, егер қабырға орнатуға арнайы рұқсат берілмесе, онда орнатпаңыз.

2.2 Электртоғына косу

ECKEPTY!

Өрт және электр қатеріне ұшырау қаупі бар.

• Электртоғына қосу жұмыстарының барлығын білікті электрші ғана іске асыруы керек.
• Техникалық ақпарат тактасындағы параметрлердің негізгі қуатпен жабдықтау желісіндегі электр

параметрлеріне сәйкес келетініне көз жеткізіңіз.

• Егер ( ) белгішесі техникалық ақпарат тақтайшасында жазылмаса, құрылғыны жөрге түйықтау қажет.
• Әрқашан дұрыс орнатылған, сокқыға төзімді розетканы қолданыңыз.
• Электр сымдарының оратылуына жол берменіз.
• Көп тармақты адаптер мен үзартқыш сымды қолданбаңыз.
• Егер розетка бекітілмеген болса, ашаны жалғамаңыз.
• Кұрылғыны ажырату үшін электр сымынан тартпаңыз. Әрдайым қорек ашаны қолмен тартып шығарыңыз.
• Ток жүріп түрған және гидроизоляциясы бар бөлшектерді электр қатерінен қорғау үшін құралсыз алынбайтын етіп мықтап орнату керек.
• Кұрылғының дұрыс орнатылғаныла көз жеткізіңіз. Бос әрі дұрыс емес электр желісінің сымы ағытпаны тым ысытып жіберүі мүмкін.
• Кұрылғыны орнатқаннан кейін қосыңыз. Орнатып болғаннан кейін электр желісіне қол жеткізуге болатынына көз жеткізіңіз.

2.3 Пайдалану

ECKEPTY!

Жаракат алу, күйіп қалу, электр қатеріне ұшырау қаупі бар.

• Бул тек тағам пісіруге арналған құрылғы. Құрылғыны басқа мақсатта қолданбаңыз.
  • Бул кұрылғының техникалық сипаттамасын өзгертпеніз.
  • Кұрылғыны дымқыл қолдармен немесе суға тиіп түрғанда пайдаланбаңыз.
• Тек құрылғымен бірге қамтамасыз етілген аксессуарларды ғана пайдаланыңыз.
  • Тамакты тонмайға немесе майға пісіріп, куырғанда қызған заттарды немесе оттың жалының алыс ұстаңыз.
• Ашык электр грильдерін пайдаланбаныз.
  • Кұрылғыны сақтау орны үшін пайдаланбаңыз.
• Кұрылғының жарығына тікелей қарау үшін үлкейткіш әйнекті, дүрбіні немесе басқа да оптикалық құралдарды пайдаланбаңыз.
• Егер кұрылғы басқа кұрылғылармен жұмыс істесе, ең көп түзілетін қысым 4 Па (4x10–5 бар) шамасынан аспауы керек.

2.4 Сервис

• Кұрылғыны жәндеу үшін үәкілетті қызмет көрсету орталығына

хабарласыңыз. Тек ғана фирмалық қосалқы бөлшектерді қолданыңыз.

• Осы өнімнің ішіндегі шам(дар) мен шамдардың қосалқы бөлшектері жеке сатылады: Бүл шамдар температура, діріл, ылғалдылық сияқты төтенше физикалық жағдайларға тұрмыстық құрылғылардың қарсы тұруына немесе құрылғының жұмыс жағдайы туралы сигнал беруге арналған. Олар басқа қолданбаларда пайдалануға арналмаған және тұрғын үйлерді жарықтандыруға сәйкес келмейді.

2.5 Кокыска тастау

ECKEPTY!

Жаракат алу немесе түншығып қалу қаупі бар.

• Курылғыны утилизациялау жолы туралы акпарат алу үшін муниципалды органға хабарласыңыз.
• Курылғыны электр желісінен ажыратыңыз.
• Кұрылғыға жақын орналасқан электр сымын кесіп, қоқыска тастаңыз.

3. OPHATY

ECKEPTY!

Қауіпсіздік тарауларын қараңыз.

3.1 Орнату нускаулары

Құрылғыны орнату туралы толық ақпарат алу үшін жеке ұсынылған орнату кітапшасын қараңыз.

ECKEPTY!

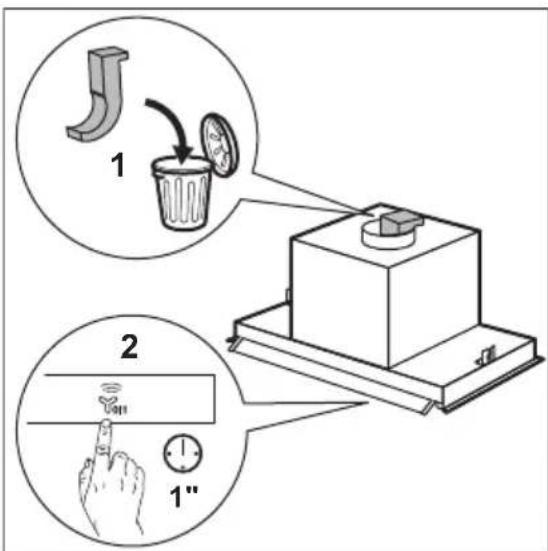

Электр тогын жалғау алдында, желдеткіш тірегі мотордан шешілгенін тексеріңіз.

Функция Сипаттамасы
1	Бірінші жылдамдык/Өшірулі Мотор бірінші жылдамдык деңгейіне ауысады. Екінші рет басылса, құрылғы өшеді.
2	Екінші жылдамдык Мотор екінші жылдамдык деңгейіне ауысады.
3	Үшінші жылдамдык Мотор үшінші жылдамдык деңгейіне ауысады.
4	Максималды жылдамдык Мотор ең үлкен жылдамдык деңгейіне ауысады. 5 минуттан кейін құрылғы үшінші жылдамдыкға ауысады.
5	Таймер Құрылғы 5 минуттан кейін өшеді. Сүзгіні тазалауды еске салады.«Қүнделікті пайдалану» тарауындағы «Сүзгі туралы хабарландыру» бөлімін қараңыз.
6	Шам Шамдарды қосады және өшіреді.

5. ЭРКУНДІК КОЛДАНУ

Төмендегі кестеге сәйкес ұсынылған жылдамдықты тексеріңіз.

0|1	Тамакты жылытканда, қақпақ жабылған ыдысты қолданып пісіргенде.
2	Бірнеше пісіру аймақтарында немесе оттықтарда қақпағы жабық ыдыста тамақ пісіргенде, баппен құырғанда.
3	Көп мөлшердегі тағамдарды қақпақсыз қайнатқанда және құырғанда, бірнеше пісіру аймағында немесе оттықтарда пісіргенде.
	Улкен мөлшердегі тағамдарды қақпақсыз қайнатқанда және құырғанда, ылғалдылық көп.

i

Тағамды пісіргеннен кейін ауа тартқыш құралды шамамен 15 минут қосып қоюға кеңес беріледі.

i

Баскару панелі — сенсорлық өріс. Түтін тартқышты пайдалану үшін, тура ортасындағы таңбаны кемінде 1 секунд бойы түртіңіз.

ауа тарткыш күралды пайдалану үшін:

1. Баскару тактасы таңбалары бар әйнекті ашыңыз.

1. Күрылғыны қосу үшін TYймешігін түртіңіз.
2. Кажет болса, кажет таңбаны түрту арқылы жылдамдықты өзгертіңіз. Құрылғыны өшіру үшін кайтадан түртіңіз.

5.2 Таймер

Бүл функция құрылғыны 5 минут жұмыс істегеннен кейін сөндіруге мүмкіндік береді. Бүл функцияны құрылғы бірінші 3 мотор жылдамдығында жұмыс істеп түрса ғана қолдануға болады.

1. таңбасын түртіңіз.
   Таймер жыпылыктай бастайды.
2. 5 минуттан кейін кұрылғы сәнеді.
   Функцияны өшіру үшін 5 кайта түртіңіз.

5.3 Hob²Hood функциясы

Бүл пешті ауа тартқыш құралға жалғайтын автоматты функция. Пеш пен ауа тартқыш құрал екеуі де инфрақызыл сигнал коммуникаторымен жабдықталған. Желдеткіштің жылдамдығы режим параметрі мен пештің үстіндегі ең ыстық

ыдыстың температурасы бойынша автоматты түрде анықталады. Сондай-ақ пешті қолмен басқарып ауа тартқышты қоса аласыз. Бүл функцияны пештің панелі арқылы іске қосуға болады.

Жарыкдиодты шам плита мен түтін тарткыш арасында байланыс орнатылғанда қосылады.

i

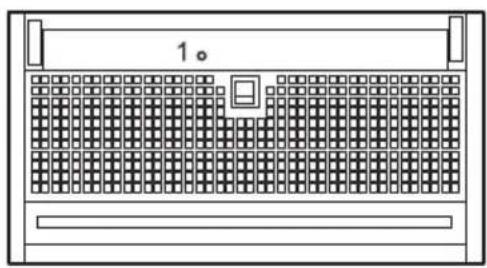

(1) плитасының астындағы элемент — функцияның сигнал қабылдағышы.

Функцияны пайдалануға қатысты только әқпаратты пеш үстінің пайдаланушы нұсқаулығынан қараңыз.

5.4 Сузгі туралы хабарландыру

Сүзгінің ескерту сигналы көмір сүзгісін ауыстыру не тазалау және май сүзгісін тазалау қажет екенін еске салады.

• 40 сағат пайдаланудан кейін таңбасы түспен 30 секунд бойы жанады. Май сүзгісін тазалау керек.
• 160 сағат пайдаланудан кейін таңбасы түспен 30 секунд бойы жыпылықтайды. Май сүзгісі тазалануы және көмір сүзгісі ауыстырылуы немесе тазалануы қажет.

i

«Кутім көрсету және тазалау» тарауындағы «Май сүзгісін тазалау» тармағын қараңыз.

Күтім мен тазалау тарауында көмір сүзгісін тазалау немесе көмір сүзгісін ауыстыру туралы қараңыз.

Функцияны қалпына келтіру үшін түймесін 3 секунд бойы түртіңіз.

6.1 Тазалау туралы ескертпелер

Жуғыш заттар

Абразивті жуғыш заттарды және щеткаларды пайдаланбаныз.

Курылғының бетін жұмсақ шуберекпен, жылы сумен және жұмсақ жуғыш затпен тазалаңыз.

Эзірлеуден кейін құрылғының кейбір бөліктері қызуы мүмкін. Дақтарды болдырмау үшін құрылғыны салқындатып, таза шуберекпен немесе қағаз сулгілермен құрғату керек.

Дактарды жумсақ жуғыш затпен тазалаңыз.

Тутін шығарғышты таза ұстаңыз

Курылғыны және май сүзгілерін ай сайын тазалаңыз. Ішіндегі және май сүзгілеріндегі майды мұқият тазалаңыз. Жиналған май немесе басқа қалдық өртке әкелуі мүмкін.

Май сүзгілерін ыдыс жуу машинасында жууға болады. Ыдыс жуғыш машинада төмен температураны және қыска циклді орнату керек. Май сүзгісінің түсі өзгерүі мүмкін, бул құрылғының жұмыс істеуіне әсер етпейді.

Kəmɪp cγzrici

Көмір сүзгісінің толу уақыты тағам пісірудің түрі мен май сүзгісінің қаншалықты жиї тазаланғанына байланысты болады.

6.2 Тазалау режимі

Тазалау режимі басқару тактасының функциясын 5 минутқа блоктайды. Белсенді кезде таңбаларды түртудің әсері болмайды.

Тазалау режимі белсенді кезде Hob2Hood функциясы өшіріледі.

1. Режимді белсендіру үшін және түймесін 3 секунд түртіп тұрыңыз.

0|1 және косылады.

1. Режимді өшіру үшін таңбаларды қайта 3 секунд түртіп тұрыңыз.

0|1 және өшеді.

6.3 Май сүзгісін тазалау

Сүзгілерді орнату үшін қарама-қарсы жақтарында қыскыштар мен қадауштар пайдаланылған.

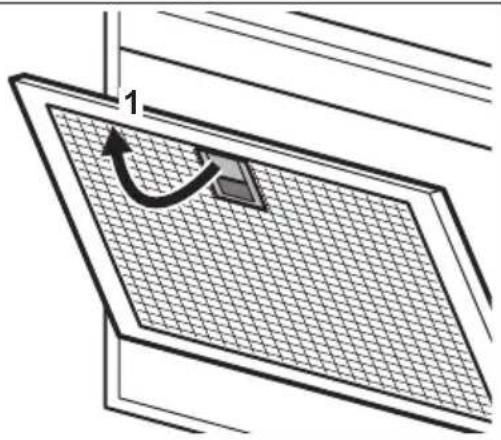

Сүзгіні тазалау үшін:

1. Ауа тарткыш құралдың астындағы сүзгінің түтқасын (1) тартып, сүзгінің алдыңғы жағын аздап еңкейтіңіз.

1. Сүзгілерді жеміргіш емес жуғыш заттарды қолданып жөкемен немесе ыдыс жуғыш машинада тазалаңыз.

i

Ыдыс жуғыш машинада төмен температураны және қыска циклді орнату керек. Май сүзгісінің түсі өзгеруі мүмкін, бүл құрылғының жұмыс істеуіне әсер етпейді.

1. Сүзгіні қайта орнына қою үшін алғашқы екі қадамды керісінше орындаңыз. Қажет болса, барлық сүзгілер үшін қадамдарды қайталаңыз.

6.4 Көмір сүзгісін ауыстыру - міндетті емес

ECKEPTY!

Көмір сүзгісін жууға болмайды!

i

Сүзгімен бірге берілген парақшаны қараңыз.

Сүзгіні ауыстыру үшін:

1. Май сүзгілерін құрылғыдан шығарып алыңыз.
   Осы тараудағы «Май сүзгілерін тазалау» бөлімін қараңыз.
2. Ауа тарткыш құралдың астындағы сүзгі панеліндегі бекіту қыскышының ұстағышын басыңыз (1).

1 2

1. Сүзгінің алдыңғы жағын төмен қарай аздап еңкейтіңіз (2), содан кейін тартыңыз.
   Барлық сүзгілер үшін алғашқы екі қадамды қайталаңыз.
2. Жаça сүзгіні орнату үшін осы қадамдарды керісінше орынданыз. Кез-келген жағдайда сүзгілерді кем дегенде төрт ай сайын ауыстыру керек.

6.5 Шамды ауыстыру

Бүл құрылғы ЖШД шамымен және бөлек іске қосу құралымен (ЖШД драйвері) жабдықталған. Бүл бөлшектерді техник қана ауыстыра алады. Ақаулық орын алған жағдайда "Қауіпсіздік нұсқаулары" тарауындағы "Қызмет көрсету" бөлімін қараңыз.

7. АКАУЛЫКТЫ ТУЗЕТУ

ECKEPTY!

Қауіпсіздік тарауларын қараңыз.

7.1 Не істерсіз, ereр...

Мәселе Ыктимал себебі Шешім
Құрылғыны белсендіру мүмкін емес.	Құрылғы куат көзіне қосылған жоқ немесе теріс қосылған.	Құрылғының электр жүйесіне дұрыс қосылғанын тексеріңіз.
Құрылғыны белсендіру мүмкін емес.	Сақтандырғыш күйіп кеткен. Ақаулыққа сақтандырғыштың себеп болмағанын тексеріңіз. Сақтандырғыш қайта-қайта күйіп кете берсе, білікті электр маманына хабарласыңыз.
Құрылғыны белсендіру мүмкін емес.	Шкаф есіктері шкаф жақтауымен тураланбаған.	Шкаф есіктерін туралаңыз.
Құрылғыны белсендіру мүмкін емес.	Шыны панель толық ашылмаған.	Шыны панельді толық ашыңыз. «Қүнделікті пайдалану» тарауын қараңыз.
Құрылғыны немесе функцияларды белсендіру мүмкін емес.	Басқару панелін дұрыс емес пайдалану.	Құрылғыны немесе функцияны белсендіру үшін, басқару панелінің тікелей ортасындағы таңбаларды кемінде 1 секунд бойы түртіңіз.
Шам жұмыс істемей түр. Шамда ақау бар. Шамды ауыстырыңыз. «Қүтіп ұстау және тазалау» тарауын қараңыз.
Құрылғы буды жеткілікті түрде тартпайды.	Қозғалтқыш жылдамдығы пайда болған буларға сәйкес келмейді.	Қозғалтқыштың жылдамдығын өзгертіңіз.
Құрылғы өзін белсендіреді немесе функцияны өзі өзгертеді	Шыныда бу көп конденсацияланған.	Шыныдан суды тазалаңыз, асүйді желдетіңіз және түтін шығарғыштың жылдамдығын арттырыңыз.
Сүзгінің ескерту сигналының индикаторы қосулы.	Сүзгінің ескерту сигналы қосулы. Май сүзгісі тазалануы немесе көмір сүзгісі (міндетті емес) ауыстырылуы не тазалануы қажет.	«Қүнделікті пайдалану» тарауындағы «Сүзгі туралы хабарландыру» бөлімін қараңыз.

Белгі салынған материалдарды қайта өндеуден өткізуге тапсырыңыз. Орам материалдарын қайта өндеуден өткізу үшін тиісті контейнерлерге салыңыз. Электрлік және электроникалық құрылғылардың қалдығын қайта өндеуден өткізу арқылы, қоршаған ортаға және адамның денсаулығына зиын келтіретін

жағдайларға жол бермеуге өз үлесіңізді қосыңыз. Белгі қалынған құрылғыларды тұрмыстық қалдықтармен бірге тастамаңыз. Өнімді жөргілікті қайта өндеу орталығына өткізіңіз немесе жөргілікті мекемеге хабарласыңыз.
