KASUTUSJUHEND GDE682HB AEG

ET Kasutusjuhend | Öhupuhasti 84

Tere tulemast AEG kasutajate hulka! Aitäh, et valisite meie seadme.

nõuandeid, brošüüre, törkeotsingu, remondi- ja hooldusteavet:

www.aeg.com/support

Jäetakse öigus teha muutusi.

SISUKORD

1. OHUTUSINFO....84
2. OHUTUSJUHISED....87
3. PAIGALDAMINE....88
4. TOOTE KIRJELDUS....88
5. IGAPÄEVANE KASUTAMINE....89
6. PUHASTUS JA HOOLDUS....90
7. VEAOTSING....92
8. JÄÄTMEKÄITLUS....92

1. ⚠OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärast kasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

1.1 Laste ja haavatavate inimeste turvalisus

• Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimete või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida.
• Tuleb jälgida, et lapsed seadmega ei mängiks.
• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt.
• Hoidke lapsed ja lemmikloomad töötavast seadmest eemal.

- Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

- See seade on möeldud koduseks kasutamiseks pliidiplaatide, pliitide ja sarnaste toiduvalmistamisseadmete kohal.

- See seade on ettenähtud kasutamiseks kodumajapidamise siseruumides.

- Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormusi.

- Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.

- ETTEVAATUST: Ligipääsetavad osad võivad toiduvalmistamisseadmetega kasutamisel kuumeneda.

- Kasutage ainult seadmega kaasas olevaid kinnituskruvisid, kui neid pole, kasutage paigaldusjuhendis soovitatud kruvisid. Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.

• HOIATUS: Kui kruvisid või kinnitusseadet juhistekohaselt ei paigaldata, võib see kaasa tuua elektriga seotud ohu.

- Ârge kasutage seadme kinnitamiseks liime.

- Minimaalne vahekaugus pliidipinna (millele asetatakse nõud) ja seadme alumise külje vahel peab olema vähemalt 65 cm, kui seadme või pliidä paigaldusjuhendis ei ole öeldud teisiti.

- Öhu väljalaskmine peab vastama kohalike omavalitsuste eeskirjadele.

- Jälgige, et paigaldatavas ruumis oleks tagatud korralik ventilatsioon, mis takistaks sinna gaasi, muu kütuse või lahtise leegi põlemise tagajärjel tekkivate gaaside imbumist.

- Veenduge, et ventilatsiooniavad ei ole ummistunud ja seadmes kogunenud õhku ei juhita kanalisse, mida

kasutatakse muude seadmete (keskküttesüsteemid, termosifoonid, veesoojendid jne) suitsu ja auru ärajuhtimiseks.

- Kui seade töötab teiste seadmetega, ei tohiks ruumis tekkiv maksimaalne vaakum ületada 0,04 mbar.

- Kui toitejuhe on kahjustatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.

- Kui juhtmekomplekt on kahjustatud, tuleb see asendada spetsiaalse juhtmekomplektiga, mis on saadaval tootjalt või tema volitatud hoolduskeskuselt.

- Kui seade on ühendatud otse toiteallikaga, peab elektriseade olema varustatud eraldusseadmega, mis võimaldab seadme kõigil poolustel vooluvõrgust lahti ühendada. Tuleb tagada täielik lahtiühendamine vastavalt ülepinge III kategoorias sätestatud tingimustele. Katkestusvahendid peavad olema juhtmestikuga ühendatud vastavalt juhtmete paigaldamise eeskirjadele.

• Vältige seadme all flambeerimist.

- Ärge kasutage ohtlike või plahvatusohtlike materjalide ja aurude eemaldamiseks.

- Pinnamaterjali kahjustumise ärahoidmiseks puhastage seadet regulaarselt.

- Ärge kasutage seadme pinna puhastamiseks aurupuhastit, veepihustit, tugevatoimelisi abrasiivseid puhastusvahendeid ega teravaid metallkaabitsaid. Kasutage ainult neutraalseid pesuaineid.

- Süttimisohu vältimiseks puhastage rasvafiltreid regulaarselt (vähemalt iga 2 kuu järel) ja eemaldage seadmelt rasvasetted.

- Puhastage seadme sisemust lapiga.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Vigastuse, elektrilöögi, tulekahju, põletuste või seadme kahjustamise oht!

• Seadet tohib paigaldada ainult kvalifitseeritud tehnik.
• Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Enne seadme paigaldamist eemaldage kogu pakend, märgistus ja kaitsekile.
• Ärge suunake väljatõmbeõhku seinasüvendisse, välja arvatud juhul, kui süvend on selleks ette nähtud.

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

• Kõik elektriühendused peab teostama kvalifitseeritud elektrik.
• Kontrollige, kas andmeplaadil olevad elektriandmed vastavad teie kohaliku vooluvõrgu näitajatele.
• Kui andmeplaadil ei ole trükitud sümbolit (tuleb see seade maandada.
• Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa.
  • Vältige elektrijuhtmete sassiminekut.
• Ärge kasutage mitmikpistikuid ega pikenduskaableid.
• Kui seinakontakt logiseb, ärge pange sinna toitepistikut.
• Seadet vooluvõrgust eemaldades ärge tömmake toitekaablist. Võtke alati kinni pistikust.
• Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada.
• Veenduge, et seade on õigesti paigaldatud. Lahtise ja sobimatu

elektrijuhtme kasutamisel vöib seinakontakt üle kuumeneda.

- Paigaldamisel jätke ühendamine köige viimaseks. Veenduge, et pärast paigaldamist säilib juurdepääs elektrivarustusele.

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse või elektrilöögioht!

• See seade on ette nähtud ainult toidu valmistamiseks. Ärge kasutage seadet mistahes muul eesmärgil.
• Ärge muutke seadme tehnilisi omadusi.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Kasutage ainult seadmega kaasnenuud tarvikuid.
• Toiduvalmistamisel jälgige, et leegid ega kuumad osad ei puutuks kokku rasva või õliga.
• Ärge kasutage katmata elektrilisi reste.
• Ärge kasutage seadet hoiupinnana.
• Ärge kasutage suurendusklaase, binoklit ega sarnaseid optilisi seadmeid, et vaadata otse seadme valgustisse.
• Kui seade töötab koos teiste seadmetega, ei tohi maksimaalne tekitatud rõhk ületada 4 Pa (4x10-5 baari).

2.4 Teenused

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega. Kasutage ainult originaalvaruosi.
• Teave selles seadmes olevate lampide ja eraldi müüdavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks.

2.5 Körvaldamine

HOIATUS!

Lämbumis- või vigastusoht!

- Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.

• Eemaldage seade vooluvõrgust.
- Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Paigaldusjuhised

Täieliku teabe saamiseks seadme paigaldamise kohta vaadake eraldi paigaldusjuhendit.

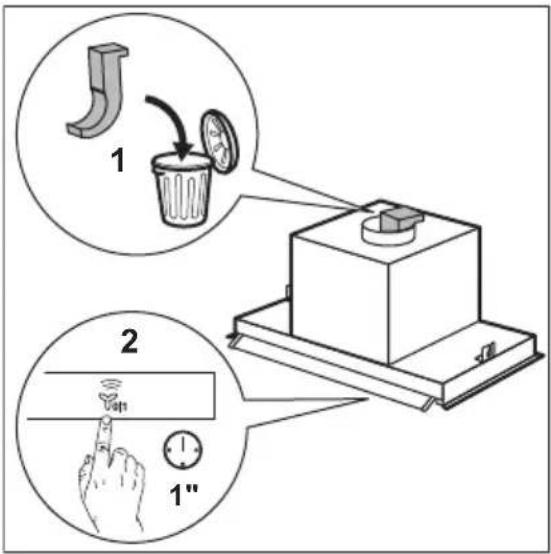

HOIATUS!

Enne elektrivõrku ühendamist veenduge, et ventilaatori tugi on mootorist eemaldatud.

4.1 Juhtpaneeli ülevaade

0|1 2 3 5 6

Funktsioon Kirjeldus

1

Esimene kiirus / Väljas Mootor lülitub esimesele kiirustasemele. Teine vajutus lülitab seadme välja.

2

Teine kiirus Mootor lülitub teisele kiirusele.

3

Kolmas kiirus Mootor lülitub kolmandale kiirusele.

	Funktsioon Kirjeldus
4	Maksimumkiirus Mootor lülitub maksimaalsele kiirusele. 5 minuti pärast lülitub seade kolmandale kiirusele.
5	Timer Lülitab seadme 5 minuti pärast välja. Tuletab meelde filtri puhastamist või vahetamist. Vaadake Igapäevase kasutamise peatükis jaotist Filtri teavitus.
6	lamp Lülitab valgustuse sisse ja välja.

5. IGAPÄEVANE KASUTAMINE

5.1 Ôhupuhasti kasutamine

Kontrollige soovitatavat kiirust vastavalt alltoodud tabelile.

0|1	Toidu kuumutamisel kaanetatud potiga.
2	Toidu valmistamisel kaanetatud pottidega mitmel keedualal või põletil, õrn praadimine.
3	Keetmine ja suuremate koguste praadimine ilma kaaneta, toiduvalmistamine mitmel keedualal või põletil.
	Keetmine ja suuremate koguste praadimine ilma kaaneta, suur niiskus.

Soovitatav on jätta pärast küpsetamist öhupuhasti tööle ligikaudu 15 minutiks.

Juhtpaneel on sensorväli. Öhupuhasti kasutamiseks puudutage täpselt keskel olevat sümbolit vähemalt 1 sekundi jooksul.

Õhupuhasti kasutamiseks:

1. Avage klaas juhtpaneeli sümbolitega.

1. Puudutage, et seade sisse lülitada.

2. Vajadusel muutke kiirust, puudutades sobivat sümbolit.

Puudutage uuesti 01, et seade välja lülitada.

5.2 Taimer

See funktsioon võimaldab seadme välja lülitada pärast 5-minutilist töötamist. Funktsiooni saab kasutada ainult siis, kui seade töötab esimesel kolmel mootorikiirusel.

1. Puudutage sümbolit 5 ^L . Taimer hakkab vilkuma.

2. 5 minuti pärast lülitub seade välja.

Puudutage uuesti , et funktsioon välja lülitada.

5.3 Hob ^2 Hood funktsioon

See on automaatne funktsioon, mis ühendab pliid iõhupuhastiga. Nii pliidil kui ka õhupuhastil on infrapuna-signaalkommunikaator. Ventilaatori kiirus määratakse automaatselt valitud režiimi ja pliidil oleva kõige kuumema nõu temperatuuri

alusel. Ventilaatorit saate pliidil kasutada ka käsitsi. Funktsiooni saab aktiveerida pliid paneelilt.

LED-lamp süttib, kui pliidiplaadi ja õhupuhasti vahel on loodud ühendus.

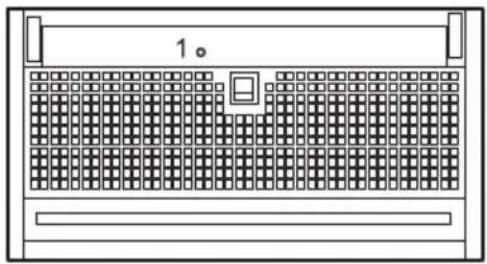

Õhupuhasti (1) all olev element on funktsiooni signaali vastuvõtja.

Lisateavet funktsiooni kasutamise kohta leiate pliidi kasutusjuhendist.

5.4 Filtri märguanne

Filtrihoiatus tuletab meelde, et söefilter tuleb asendada või puhastada ja rasvafilter puhastada.

• Pärast 40 tunnist kasutamist lülitub sümbol sisse 30 sekundiks. Rasvafilter tuleb puhastada.
• Pärast 160 tunnist kasutamist sümbol vilgub 30 sekundit. Rasvafilter tuleb puhastada või söefilter välja vahetada või puhastada.

Lugege rasvafiltri puhastuse kohta puhastuse ja hoolduse peatükist.

Lugege söefiltri puhastamise või söefiltri asendamise kohta puhastuse ja hoolduse peatükist.

Funktsiooni lähtestamiseks puudutage nuppu 3 sekundit.

6. PUHASTUS JA HOOLDUS

6.1 Märkused puhastamise kohta

Puhastusvahendid

Ärge kasutage abrasiivseid vahendeid ega harju. Puhastage seadme pinda pehme lapi, sooja vee ning pehmetoimelise pesuvahendiga.

Pärast toiduvalmistamist on mõned seadmeosad kuumad. Plekkide vältimiseks laske seadmel enne puhastamist jahtuda; kuivatage seda puhta lapi või köögipaberiga.

Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit.

Hoidke õhupuhasti puhtana

Nii seadet kui rasvafiltrit tuleks põhjalikumalt puhastada kord kuus. Puhastage hoolikalt seadme sisemus ja rasvafiltrid rasvast. Toidujääkide kogunemine võib kaasa tuua süttimise.

Rasvafiltreid võib pesta ka nõudepesumasinas. Nõudepesumasin peab olema seatud madalale temperatuurile ja lühikesele tsüklile. Ras- vafilter võib värvi muuta, kuid see ei mõjuta seadme toimivust.

Söefilter

Söefiltri küllastumisaeg muutub sõltuvalt toiduvalmistamise tüübist ja rasvafiltri puhastamise regulaarsusest.

6.2 Puhastusrežiim

Puhastusrežiim blokeerib juhtpaneeli kasutamise 5 minutiks. Kui see on aktiivne, siis sümbolid puudutusele ei reageeri.

i

Aktiveeritud puhastusrežiimi korral on Hob2Hood funktsioon deaktiveeritud.

1. Režiimi sisselülitamiseks puudutage ja hoidke ja 3 sekundi jooksul.

Süttivad 01.

1. Režiimi väljalülitamiseks puudutage ja hoidke sümboleid uuesti 3 sekundi jooksul.

0|1 ja -lilituvad välja.

Filtrite paigaldamisel on vastaspoolel kasutatud klambreid ja tihvte.

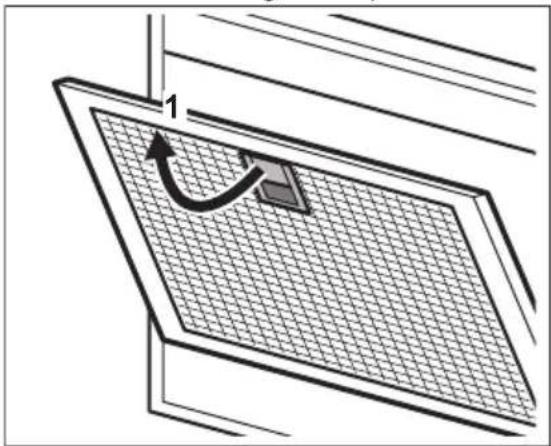

Filtri puhastamiseks:

1. Tõmmake õhupuhasti all asuvat kinnitusklambri hoidikut (1) ja kallutage filtri esiosa kergelt allapoole.

1. Puhastage filtrid nõudepesumasinas või mitte-abrasiivse toimega pesuaines niisutatud käsnaga.

i

Nõudepesumasin peab olema seatud madalale temperatuurile ja lühikesele tsüklile. Rasvafilter võib värvi muuta, kuid see ei mõjuta seadme toimivust.

1. Filtrite taaspaigaldamiseks teostage kaks esimest toimingut vastupidises järjekorras.

Korrake samme köigi filtrite puhul, kui see on asjakohane.

6.4 Söefiltri vahetamine - valikuline

!

HOIATUS!

Söefilter ei ole pestav!

i

Sellekohane teave on filtriga kaasneval infolehel.

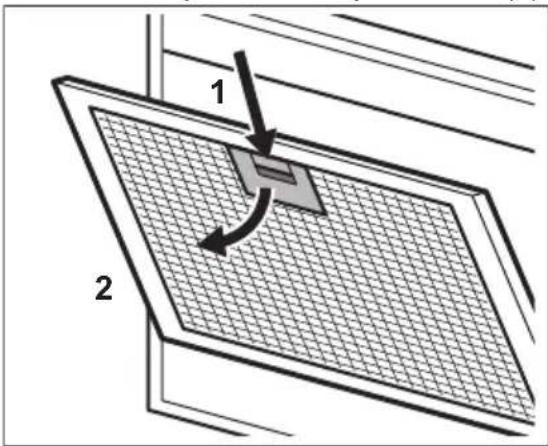

Filtri vahetamiseks toimige järgmiselt.

1. Eemaldage seadmelt rasvafiltrid. Vt selles peatüki jaotist „Rasvafiltri puhastamine“.
2. Vajutage kinnitusklambri hoidikut, mis asub filtripaneelil õhupuhasti all (1).

1 2

1. Kallutage filtri esiosa kergelt allapoole (2), seejärel tömmake.

Korrake kahte esimest toimingut köigi filtrite puhul.
4. Uue filtri paigaldamiseks tehke samad toimingud vastupidises järjekorras. Kindlasti tuleb filtrid välja vahetada vähemalt iga nelja kuu tagant.

7. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Mida teha, kui...

Probleem Võimalik põhjus Kõrvaldamise abinõu
Ei saa seadet aktiveerida. Seade ei ole elektrivõrku ühendatud või on valesti ühendatud.		Kontrollige, kas seade on õigesti elektrivõrku ühendatud.
Ei saa seadet aktiveerida. Kaitse on vallandunud. Veenduge, et tõrke põhjuseks on kaitse. Kui kaitse korduvalt uuesti vallandub, võtke ühendust elektrik-uga.
Ei saa seadet aktiveerida. Kapiuksed ei ole kapi servaga sa-mal joonel.		Reguleerige uksi.
Ei saa seadet aktiveerida. Klaaspaneel ei ole täielikult avatud. Avage klaaspaneel täielikult. Vt ptk „Igapäevane kasutamine“.
Ei saa aktiveerida seadet või funkt-sioone.	Juhtpaneeli vale kasutamine. Seadme või funktsiooni aktiveerimi-seks puudutage juhtpaneeli sümbo-leid otse keskelt vähemalt 1 sekundi jooksul.
Valgusti ei põle. Lamp on defektne. Asendage lambipirn uuega. Vt pea-tükki "Puhastus ja hooldus".
Seade ei ima aure piisavalt hästi. Mootori pöörlemiskiirus ei vasta tek-kivate aurude kogusele.		Muutke mootori pöörlemiskiirust.
Seade lülitub ise sisse või muudab ise funktsiooni	Klaasil on rohkestii aurudest tekki-nud kondensaati.	Kuivatage klaas, õhutage kööki ja suurendage õhupuhasti mootorikii-rust.
Filtrhioiatuse indikaator spõleb.	Filtrhioiatus põleb. Rasvafilter tuleb puhastada või söefilter (valikuline) välja vahetada või puhastada.	Vt filtri hoiatust jaotisest "Igapäeva-ne kasutamine".

8. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida

6.5 Lambi vahetamine

Sellel seadmel on LED-lamp ja eraldi juhtseade (LED-draiver). Need komponendid tohib välja vahetada ainult tehnik. Mis tahes tõrgete korral vaadake peatüki "Ohutusjuhised" alalõiku "Hooldus".

keskkonda ja inimeste tervist ja suunake elektri- ja elektroonilised jäätmed ringlusse.

Ärge visake sümboliga ähistatud seadmeid muude majapidamisjäätmete

hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
