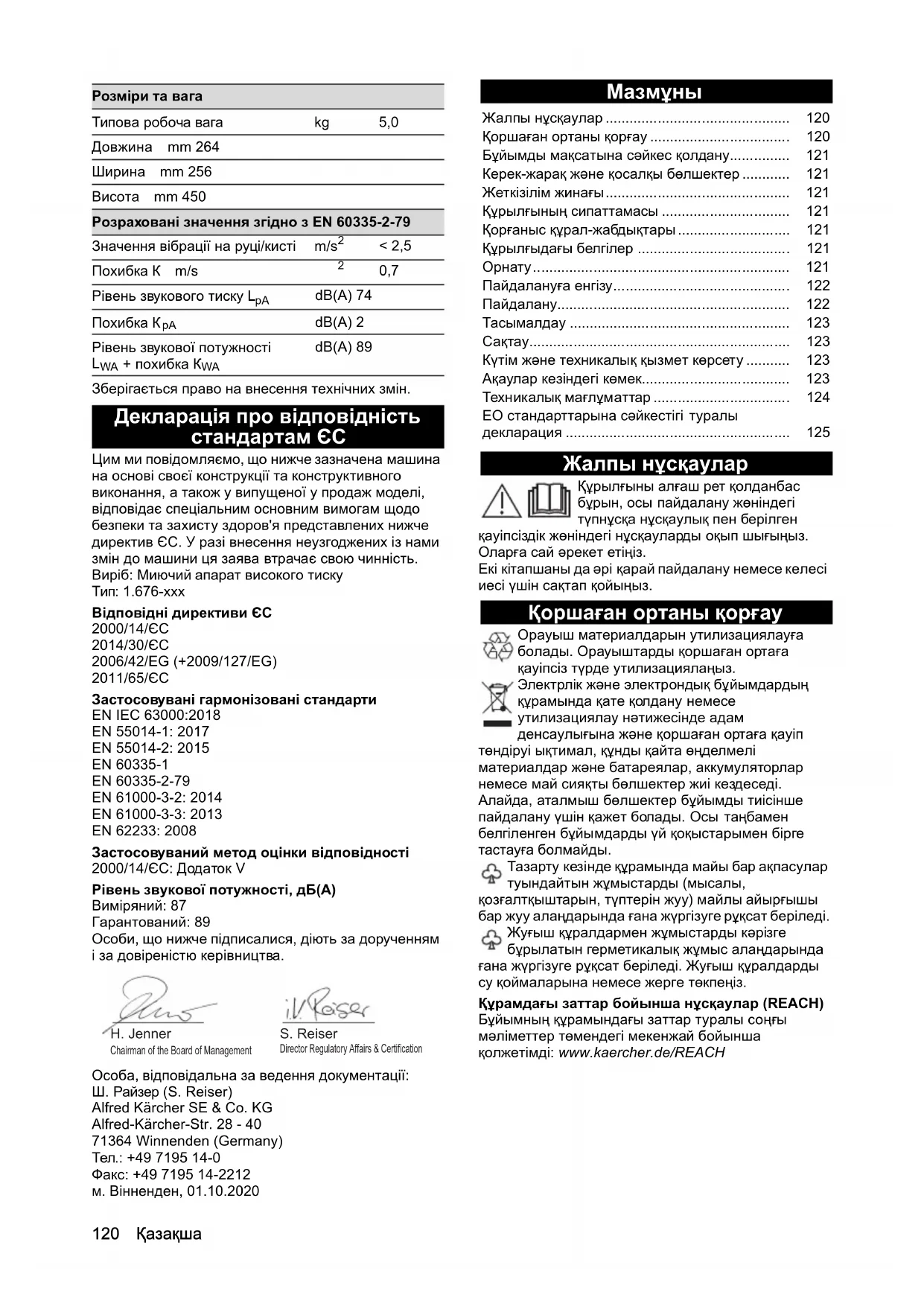

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ K 3 Compact Home Kärcher

Коршаган ортаны корғау 120

Бүйымды мақсатына сәйкес қолдану.... 121

Керек-жарак және қосалқы бөлшектер ...... 121

Жеткізілім жинағы 121

Курылғының сипаттамасы 121

Корғаныс күрал-жабдықтары 121

Курылғыдағы белгілер 121

Орнату.... 121

Пайдалануға енгізу.... 122

Пайдалану.... 122

Тасымалдау 123

Сактау.... 123

Кутім және техникалық қызмет көрсету ...... 123

Акаулар кезіндегі көмек.... 123

Техникалық мағлүматтар 124

ЕО стандарттарына сэйкестігі туралы декларация .... 125

Жалпы нускаулар

Кұрылғыны алғаш рет қолданбас бұрын, осы пайдалану жөніндегі түпнұсқа нұсқаулық пен берілген

кауіпсіздік жәніндегі нұсқауларды оқып шығыңыз.

Оларға сай әрекет етіңіз.

Екі кітапшаны да әрі қарай пайдалану немесе келесі иесі үшін сақтап қойыңыз.

Коршаған ортаны корғау

Орауыш материалдарын утилизациялауға болады. Орауыштарды қоршаған ортаға қауіпсіз түрде утилизациялаңыз.

Электрлік және электрондық бұйымдардың кұрамында қате қолдану немесе утилизациялау нәтижесінде адам

денсаулығына және қоршаған ортаға қауіп

төндіруі ыктимал, күнды қайта өнделмелі материалдар және батареялар, аккумуляторлар немесе май сияқты бөлшектер жиі кездеседі.

Алайда, аталмыш бөлшектер бүйымды тиісінше пайдалану үшін қажет болады. Осы таңбамен белгіленген бүйымдарды үй қоқыстарымен бірге тастауға болмайды.

Тазарту кезінде құрамында майы бар ақпасулар туындайтын жұмыстарды (мысалы,

козғалтқыштарын, түптерін жуу) майлы айырғышы бар жуу аландарында ғана жүргізуге рүқсат беріледі.

Жуғыш құралдармен жұмыстарды көрізге бұрылатын герметикалық жұмыс аландарында на жүргізуге рұқсат беріледі. Жуғыш құралдарды оймаларына немесе жерге төкпеніз.

Курамдағы заттар бойынша нұсқаулар (REACH)

Буйымның курамындағы заттар туралы соңғы мәліметтер төмендегі мекенжай бойынша
колжетімді: www.kaercher.de/REACH

Бүйымды мақсатына сәйкес қолдану

Жууга арналған аппаратты тек үй шаруашылығына арналған қысымда ғана пайдалаңыз. Қысыммен жуу аппараты машиналарды, тасымалдау құралдарын, құрылымдарды, құралдарды, қасбеттерді, террасаларды, бай-бакша жабдыктарын қысымды ағынның көмегімен тазалауға арналған.

Керек-жарак және қосалқы бөлшектер

Тек тупнускалы керек-жарак немесе қосалқы бөлшектерді пайдаланыңыз, себебі ол құралдың қауіпсіз және апатсыз жұмыс істеуіне кепілдік болады. Керек-жарактар мен қосалқы бөлшектер туралы акпарат www.kaercher.com веб-сайтында қолжетімді.

Жеткізілім жинағы

Буйымның жеткізілім жинағы орауыштың үстінде көрсетілген. Буйымды орауыштан шығарғанда жинақтың толықтығын тексеріп шығыңыз. Керекжарақтар жетіспеген немесе тасымалдау кезінде зақымдар тиген жағдайда, дилеріңізге хабарласыңыз.

Курылғының сипаттамасы

Осы нүсқаулықта максимальды комплектациядағы құрылғы сипатталған. Улгіге қарай жеткізілім комплектациясында айырмашылықтар болады (Қаптаманы қараңыз). Суреттерді суреттері бар беттен қараңыз

Сурет А

① Көліктің деңгелегі
② Хранение шланга высокого давления и провода подключения к сети
③ Хранение лучевых трубок
④ Хранение пистолета-распылителя высокого давления
⑤ Кын кетірілетін дақтар үшін фрезалары бар шумек
⑥ Тазалаудын жалпы жумыстарына арналған Vario Power шумегі: Жұмыс қысымын «ЖұМСАҚ» күйден «ҚАТТЫ» күйге баяу көтеруге болады. Жұмыс қысымын өзгерту үшін жоғары қысымды пистолеттің тетігін жіберіңіз және шумекті қалаған күйге бұраңыз. Бүріккіш SOFT күйіне толығымен бұралған жағдайда, жуғыш құралды қосуға болады.
⑦ Жоғары тегеурінді пистолет
⑧ Жоғары тегеурінді кұбыршекке арналған қыскыш
⑨ Жоғары қысымды пистолет түтқасы
⑩ Жоғары тегеурінді пистолеттің фиксаторы
⑪ Жоғары тегеурінді құбыршек
⑫ Желілік істікшесі бар желілік байланыстырғыш кабель
⑬ «0/OFF» / «I/ON» ажыраткышы
⑭ Жылжытуға арналған сап
⑮ Тасымалдауға арналған сап, суырмалы
⑯ Жоғары тегеурінді құбыршекке арналған жалғағыш муфта
⑰Зауыт тактайшасы

⑱ Су жеткізуге арналған кіріктірілген елегі бар жалғағыш
⑲ Жуғыш құралдарға арналған сөрғыш құбыршек (сүзгімен)
⑳ Су жеткізуге арналған жалғағыш муфтасы
21 ** Бакша шлангісі (матамен нығайтылған, диаметрі – кемінде 1/2 дюйм (13 мм), ұзындығы – кемінде 7,5 м, стандартты жылдам байланыстыратын жалғағышпен)
22 *Жуғыш щетка, жуғыш құралдармен жұмыс істеуге жарамды
23 *Күшті көпіретін жуғыш құралға арналған көбік саптамасы
24 *Жуғыш құрал ыдысы

* косымша, **косымша талап етіледі

Корғаныс күрал-жабдықтары

△АБАЙЛАНЫЗ

Жоç немесе өзгертілген қорғаныс құрал- жабдықтары

Корғаныс құрылғысы сіздің қауіпсіздігінізге арналған.

Корғаныс құрылғысын ешкашан өзгертпеніз немесе ажыратпаңыз.

Ажыраткыш

Ажыраткыш құрылғының кездейсок қосылуына кедергі болады.

Жоғары тегеурінді пистолеттің фиксаторы

Фиксатор жоғары тегеурінді пистолеттің тетігін бұғаттайды және құрылғының кездейсок іске қосылуына кедергі болады.

Автоматты түрде өшу функциясы

Жоғары тегеурінді пистолеттің тетігі жіберілген кезде сорғының пневматикалық ажыратқышы өшеді және жоғары тегеурінді ағыс тоқтайды. Тетікті басқан кезде сорғы қайтадан қосылады.

Курылғыдағы белгілер

Жоғары тегеурінді ағысты адамдарға, жануарпарға, жұмыс істеп түрган электрлік құрылғыға және құрылғының өзіне бағыттауға тыйым салынады. Құрылғыны аяздан қорғаңыз.

Кұрылғыны қоғамдық ауыз су жеткізу желісіне тікелей қосуға тыйым салынады.

Орнату

Суреттерді графикалық беттен қараңыз. Пайдалануға енгізер алдында бекітілмеген бөлшектерді монтажданыз.

Дөңгелектерді монтаждау

1. Дөңгелектерді құрылғыға бекітіңіз. Сурет В

Су жеткізуге арналған жалғағыш муфтаны монтаждау

1. Су жеткізуге арналған жалғағыш муфтаны су жеткізуге арналған жалғағышка бұраңыз. Сурет С

Пайдалануға енгізу

1. Кұрылғыны тегіс жазықтыққа орнатыңыз.

2. Жоғары тегеурінді кұбыршекті құрылғыға жалғаңыз.

а Муфтадағы кысқышты шығарыңыз.
b Жоғары тегеурінді құбыршекті муфтаға салыңыз.

с Кыскышты муфтаға салыңыз. Сурет D

1. Жоғары тегеурінді құбыршекті жоғары тегеурінді пистолетке жалғаңыз.

а Кыскышты кысыңыз.
b Кыскышты шығарыңыз.
с Жоғары тегеурінді құбыршекті салыңыз.

d Сарт етіп жабылғанша түтқаны қысып тұрыңыз. Сурет Е

1. Жоғары тегеурінді кұбыршекті тартып, бекіністің сенімділігін тексеріңіз.

2. Желі істікшесінің ашасын розеткаға салыңыз.

Су бepy

Қосылатын жуктемені Фирмалық тақтайшадан немесе белімнен қараңыз Техникалық маглуматтар.

Сумен қамтамасыз ету кәсіпорнының нұсқауларын сақтаңыз.

НАЗАР АУДАРЫНЫ

Ластанған судың келтіретін залалы

Судагы ластанулар сорғының және оның жабдықтарының зақымдануына алып келеді.

KÄRCHER korraу үшін KÄRCHER су сүзгісін пайдалану ұсынылады (арнайы жабдық, тапсырыс беру нөмірі 4.730-059).

Су кубырына косылу

НАЗАР АУДАРЫНЫ

Курылғының су қосылымында шлангінің Aquastop-пен байланысы

Сорғының закымдануы Құрылғының су қосылымында ешкашан Aquastop- пен байланыскан шлангіні қолданбаңыз. Кранға Aquastop муфтасын қолдануға болады.

1. Бакша кубыршегін су жеткізуге арналған жалғағыштың муфтасына орнатыңыз.

2. Бакша кубыршегін су кубырына косыңыз.

3. Су кубырының шумегін толыктай ашыңыз. Сурет F

Пайдалану

НАЗАР АУДАРЫНЫ

Сорғының құргақтай жұмыс істеуі

Кұрылғының зақымдануы Егер құрылғыда 2 минут бойы қысым пайда болмаса, онда оны өшіріңіз және Ақаулар кезіндегі көмек- бөлімдегі нүсқауларды сақтаңыз.

Жоғары қысыммен жұмыс істеу режимі

НАЗАР АУДАРЫНЫ

Боялған немесе сезімтал беттердің зақымдалуы

Ағыстың жеткілікті қашықтығы сақталмаған жағдайда немесе тетік дұрыс таңдалмаған жағдайда беттері зақымдалады.

Боялған беттерді тазалау кезінде 30 см-ден кем емес шегіністі сақтаңыз.

Автомобиль шиналарын, лагын немесе сезімтал беттерін фреза көмегімен тазаламаңыз.

1. Тетікті жоғары тегеурінді пистолетке салыңыз және оны 90°-қа бұрай отырып, бекітіңіз. Сурет G
2. Курылғыны косыңыз («І/ОН»).
3. Жоғары тегеурінді пистолеттің тетігін бұғаттан ашыңыз.
4. Жоғары тегеурінді пистолеттің тетігіне басыңыз. Кұрылғы қосылады.

Жуғыш шәткемен жұмыс істеу режимі

НАЗАР АУДАРЫНЫ

Бояудың закымдалуы

Лас жуғыш шөткенің әсерінен беткі қабаттың зақымдалуы

Жуғыш шөткені пайдаланар алдында оның лас еместігіне және қоқыстың жоқтығына көз жеткізіңіз.

Нуская

Жугыш шөткені пайдаланатын кезде құрылғы аз қысыммен жұмыс істейді. Бул ретте жугыш құралдарды араластыруға болады.

1. Жуғыш шөткені жоғары тегеурінді пистолетке салыңыз және оны 90°-қа бұрай отырып, бекітіңіз.

Тазалау күралдарымен пайдалану

ΔΚΑΥΙΠ

Техникалық төлқұжатты сақтамау

Жугыш құралдарды тиісінше пайдаланбаган жагдайда денсаулыкға ауыр закым келеді Жугыш құралдың өндірушісі құраған техникалық төлқұжатты, көбінесе жеке қорғаныс құралдары бойынша нүсқауларды караңыз.

Нускау

KÄRCHER тазалау құралдары үздіксіз жұмыс істеуге кепілдік береді. Сізге кеңес беруге руксат етіңіз немесе біздің каталогты немесе тазалағыш заттар туралы акпараттық парақтарымызды сұраңыз.

1. Корпустан жуғыш құралға арналған сору құбыршегінің талап етілетін ұзындығын тартыңыз.

Cypet H

1. Жуғыш құралға арналған сору құбыршепін жуғыш құралдың ерітіндісі бар ыдыска салыңыз.

2. Vario Power tetirin пайдаланыңыз.

3. Тетікті «SOFT» куйне тірелгенше бураңыз. Жұмыс барысында жуғыш құралдың ерітіндісі су ағысына араластырылады.

4. Опция ретінде көбік саптамасын пайдаланыңыз.

а Кебікке арналған саптаманы жуғыш құралға бөтелкесіне қосыңыз.

b Көбікке арналған саптаманы жоғары тегеурінді пистолетке салыңыз және оны 90°- қа бұрай отырып, бекітіңіз.

Cypet I

¥сынылатын жуу тәсілі

1. Жугыш құралды үнемдей отырып, құрғақ бетке шашыңыз және сіңуге қалдырыңыз (кептірмей).

2. Еріген балшыкты жоғары тегеурінді ағыспен шайып тастаңыз.

Жуғыш құралмен жуғаннан кейін

1. Кұрылғыны 30 секунд бойы таза сумен жуып тастаңыз.

Жумысты токтату

1. Жоғары тегеурінді пистолеттің тетігін жіберіңіз. Тетігі жіберілген кезде, құрылғы өшеді. Жуйеде жоғары қысым қалады.

2. Жоғары тегеурінді пистолеттің тетігін бұғаттаңыз. Сурет J

3. Жұмыс кезінде 5 минуттан аса үзілістерде құрылғыны өшіріп жүріңіз («0/OFF»).

Жумыстың аякталуы

△АБАЙЛАНЫЗ

Жүйедегі крысым

Кушті тегеурін кезінде су ағысынан жаракат алу Жоғары тегеурінді құбыршекті жүйедегі қысымды тастағаннан кейін ғана ажыратыңыз.

1. Жоғары тегеурінді пистолеттің тетігін жіберіңіз.
2. Су кубырының шумегін жабыңыз.
3. Жоғары тегеурінді пистолеттің тетігін 30 секунд бойы басып тұрыңыз. Жуйеде қалған қысым тасталады.
4. Жоғары тегеурінді пистолеттің тетігін жіберіңіз.
5. Жоғары тегеурінді пистолеттің тетігін бұғаттаңыз.
6. Кұрылғыны су кұбырының желісінен ажыратыңыз.
7. Кұрылғыны өшіріңіз («0/OFF»).
8. Желі істікшесін токтан ажыратыңыз.

Тасымалдау

△АБАЙЛАНЫЗ

Салмақтың сақталмауы

Жаракат алу және құрылғыны закымдау қаупі Тасымалдау кезінде құрылғының салмағын ескеріңіз.

Курылғыны көшіру

1. Кұрылғыны түтқасынан көтеріңіз және көшіріңіз.

Курылғыны сүйреу

1. Тутканы естілетін шыртылға дейін тартыңыз.
2. Кұрылғыны тасымалдау түтқасынан сүйреңіз.

Автомобильмен тасымалдау

1. Кұрылғыны қисаймайтындай және құламайтындай етіп бекітіңіз.

Сактау

△АБАЙЛАНЫЗ

Салмақтың сақталмауы

Жаракат алу және құрылғыны закымдау қаупі Тасымалдау кезінде құрылғының салмағын ескеріңіз.

Курылғыны ұстау

1. Кұрылғыны тегіс жазықтыққа орнатыңыз.
2. Шумекті жоғары тегеурінді пистолеттен ажыратыңыз.
3. Жоғары тегеурінді пистолетті жоғары тегеурінді кұбыршектен ажыратыңыз.
4. Жоғары тегеурінді құбыршек құрылғыдан ажыратыңыз.
5. Уберите шланг высокого давления для хранения на устройстве.
6. Желі баусымын және жабдыктарды құрылғыға салып қойыңыз.

¥зак сақтау алдында қосымша нұсқауларды сақтаңыз, Күтім және техникалық қызмет көрсету-бөлімін қараңыз.

Аяздан корғау

НАЗАР АУДАРЫНЫ

Катып қалу қаупі

Толығымен кептірілмеген құрылғының аяздан зақымдалуы мүмкін.

Кұрылғы мен құрамдас бөліктерін толығымен құргатып алыңыз.

Курылғыны суық әсерінен қорғаңыз.

Мынаны орындау кажет:

• Курылғы су кұбырынан ажыратылған.
• Жоғары тегеурінді кұбыршек ажыратылған.
• Курылғыны косыңыз («І/ОН»).
• Жоғары тегеурінді жалғағыштан су ағып біткенше максимум 1 минут күтіңіз.
• Курылғыны өшіріңіз.
• Кұрылғыны жылыту бөлмесінде барлық жабдықтарымен бірге сақтаңыз.

Кутім және техникалық қызмет көрсету

ΔΚΑΥΙΠ

Кернеу күйінде түрган бөлшектермен байланыс кезіндегі закымдар

Курылғыны өшіріңіз.

Желілік штекерді розеткадан шығарып алыңыз.

Кұрылғы техникалық қызмет көрсетуді талап етпейді, ягни, оған қызмет көрсету бойынша тұрақты жұмыстар жүргізу қажет емес.

Су жеткізуге арналған жалғағыштағы електі тазалау

НАЗАР АУДАРЫНЫ

Су жеткізуге арналған жалғағыштағы електің зақымдалуы

Лас судың әсерінен құрылғының зақымдалуы Електі су жеткізуге арналған жалғағышка салмас бурын зақымдарға тексеріңіз.

Какет болған жағдайда, електі су жеткізуге арналған жалғағышта тазартыңыз.

1. Су жеткізуге арналған жалғағыштан муфтаны алып тастаңыз.
2. Електі кемпірауызбен шығарыңыз.
3. Електі су ағысының астында жуып алыңыз. Сурет К
4. Електі су жеткізуге арналған жалғағышқа салыңыз.

Жуғыш құралға арналған сүзгіні тазалау

¥зак сактау кезеңінің алдында жуғыш құралға арналған сүзгіні тазалап тұрыңыз.

1. Жуғыш құралға арналған сору құбыршегінен сүзгіні алып тастаңыз.
2. Сузгіні су ағысының астында жуып алыңыз. Сурет L

Акаулар кезіндегі көмек

Ақаулардың себептері көп жағдайда келесі шолуды пайдалану арқылы өздігінен жоюға болатындай қарапайым болады. Күдіктер болса немесе осы жерде көрсетілмеген ақаулар болған кезде, рүқсат етілген сервистік орталыққа хабарласыңыз.

ΔΚΑΥΙΠ

Кернеу күйінде түрган бөлшектермен байланыс кезіндегі зақымдар

Курылғыны өшіріңіз.

Желілік штекерді розеткадан шығарып алыңыз.

Кұрылғы жұмыс істемейді

1. Жоғары тегеурінді пистолеттің тетігіне басыңыз. Құрылғы қосылады.
2. Фирмалык тактада көрсетілген кернеу қорек көзінің кернеуімен сәйкес келе ме, жоқ па, тексеріңіз.
3. Желі баусымын закымдарға тексеріңіз.

Курылғы кысым тудырмайды

Су жеткізу жеткіліксіз

1. Су кубырының шумегін толыктай ашыңыз.

2. Жеткілікті су мөлшері беріліп жатыр ма, жоқ па, тексеріңіз.

Су жеткізуге арналған жалғағыштағы елек ластанды.

1. Су жеткізуге арналған жалғағыштан електі кемпірауыздың көмегімен шығарыңыз.

2. Електі су ағысының астында жуып алыңыз. Кұрылғыдағы ауа.

3. Курылғыны желдетіңіз:

a Жалғанған южоғары тегеурінді кұбыршексіз максимум 2 минутқа құрылғыны қосыңыз және су жоғары тегеурінді жалғағыштан көпіршіктерсіз шықпағанша күтіңіз.

в Курылғыны өшіріңіз.

с Жоғары тегеурінді кұбыршекті қосыңыз.

1. Жоғары тегеурінді саптаманы тазалау:

а Саптаманың саңылауынан.

b Жоғары тегеурінді саптаманы сумен жуып алыңыз.

1. Келген судың мөлшерін тексеріңіз.

Курылғының саңылаулылығы

1. Кұрылғының шағын саңылаулылығын оның конструкциясы қамтамасыз етеді. Күшті саңылаулылық кезінде авторландырылған сервистік қызметке жүгініңіз.

Жуғыш құрал сіңбейді

1. Vario Power шумегін пайдаланыңыз және оны «SOFT» бағытына тірелгенге дейін бұраңыз.

2. Жуғыш құралға арналған сору құбыршегіндегі сүзгіні тазалаңыз.

3. Жуғыш құралға арналған сору құбыршегін ілуге тексеріңіз.

Кепілдік

Эр елде жергілікті дистрибьюторлар берген кепілдік шарттары қолданылады. Буйымда материалдық немесе өндірістік ақаулар анықталған жағдайда, ықтимал ақауларды кепілдік мерзімі ішінде ақысыз жөндейміз. Кепілдік мерзіміне наразылықтарыңыз болса, буйымды сатқан сауда мекемесіне немесе жақындағы өкілетті қызмет көрсету орнына түбіртекті көрсетіп хабарласыңыз.

(Мекенжайы артқы жағында берілген)

Өндірілген күні көрсетілген түр кестесінде шифрланған.

Жеке сандардың мағынасы келесідей болады:

Мысалы: 30190

3 Өндірілген жылы

0 Өндірілген гасыры

9 Өндірілген айының екінші саны

0 Өндірілген айының бірінші саны

Сонымен бул мысалда 30190 коды 09 / (2)013 өндірілген күнін білдіреді

Техникалық мағлүматтар

Электр желісіне қосу
Кернеу	V
Фаза ~ 1
Жилік Hz 50-60
Тұтынылатын төк А 6
Қорғаныс класы IPX5
Қорғау класы II
Желіні шамадантыс жүктелуден А 10 қорғау (инерциялық)
Суды қосу
Енгізу қысымы (макс.)	MPa	1,2
Енгізу температурасы (макс.)	°C	40
Енгізу саны (мин.)	l/min	9
Құрылғының техникалық сипаттамалары
Жұмыс қысымы	MPa	8
Максималды қолжетімді қысым	MPa	12
Берілетін мөлшері, су	l/min	5,5
Максималды берілген мөлшері	l/min	6,3
Берілетін мөлшері, жұғыш құралдар	l/min	0,3
Жоғары тегеурінді пистолеттің кері тебу қуші	N	12
Өлшемдері мен салмағы
Типтік жұмыс салмағы	kg	5,0
Үзындығы	mm	264
Ені	mm	256
Биіктігі	mm	450
EN 60335-2-79 стандартына сәйкес есептелінетін мән
Қолдағы дірілдің мәні	m/s ^2	< 2,5
Белгісіздік К	m/s ^2	0,7
Дыбыс қысымының деңгейі L _pA	dB(A)	74
Белгісіздік K _pA	dB(A)	2
Шу деңгейі L _WA + белгісіздік K _WA	dB(A)	89

Техникалық өзгерістер рүқсат етілген.

ЕО стандарттарына сэйкестігі туралы декларация

Осымен төменде көрсетілген машина қауіпсіздік және денсаулық қөрғау бойынша ЕО директиваларының талаптарына сәйкес келетіні мәлімдейміз. Бізбен келісусіз машинаның конструкциясы өзгерген жағдайда осы декларация өз қүшін жояды. Бүйым: Жоғарғы қысымды жуғыш Типі: 1.676-xxx

Колданыстағы ЕО директивалары

2000/14/EG

2014/30/EU

2006/42/EG (+2009/127/EG)

2011/65/EU

Колданылатын біріздендірілген стандарттар

EN IEC 63000:2018

EN 55014-1: 2017

EN 55014-2: 2015

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Сәйкестікті бағалаудың қолданбалы әдісі

2000/14/EC: V косымшасы

Дыбыс куаттылығының деңгейі дБ(А)

Өлшенді: 87

Кепілдік береді: 89

Кол койғандар басқарманың тапсырмасы мен

уәкілдігі бойынша әрекет етеді.

Кужаттаманы жүргізетін уәкілетті түлға:

C. Райзер (S. Reiser)

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
